Подключение алюминиевых радиаторов отопления и их обвязка

Неправильный расчёт количества секций

С помощью крана можно понизить температуру отопления, если она вдруг окажется слишком высокой для помещения, но повысить её выше той, которая достигается при полностью открытом кране, нельзя.  На многоквартирных домах с централизованным отоплением температура теплоносителя бывает разной. Если она по каким-то причинам окажется невысокой (такое бывает нередко), поднять температуру воздуха внутри квартиры будет невозможно. Вот если бы секций в радиаторе было чуть больше…

Расчёт секций радиатора при замене производится, исходя из базового коэффициента, который равен 1,4 на кв м. Его можно произвести при помощи консультантов магазина при покупке радиатора.  Но тут покупателей подстерегает следующая ошибка: расчёт проводится по усреднённой температуре нагрева теплоносителя, а бывают ситуации, как уже говорилось, когда температура воды внутри батарей падает ниже. Чтобы не испытывать дискомфорта, количество секций должно быть немного больше расчётной по среднему коэффициенту.

Критерии выбора

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

  • диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
  • рабочее давление (PN, в диапазоне 15–40 и выше);
  • вид соединения, наличие резьбы внутри или снаружи, американки.

Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды

Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение

При выборе следует учитывать характеристики кранов:

  • шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
  • конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
  • терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

Особенности и характеристики алюминиевых радиаторов

Схема алюминиевого радиатора отопления не отличается от устройства отопительных приборов из других материалов. Батарея состоит из верхнего и нижнего коллектора. Они соединены перемычками. Сверху трубы имеют корпус, который хорошо нагревается и отдает тепло в помещение.

Существует три разновидности алюминиевых приборов отопления:

  1. Секционные агрегаты, изготовленные методом литья под высоким давлением, делают из сплава кремния и алюминия. Радиаторы европейского производства из первичного сплава более качественные, прочные и менее подвержены коррозии. Китайские конструкции делают из вторичного сплава или низкокачественного первичного сплава, поэтому они более хрупкие и имеют невысокую теплоотдачу.
  2. Секционные батареи экструзионные. Сначала секции производят на экструдере, а потом запрессовывают с литыми коллекторами. Иногда для соединения секций используют сварку или композитный клей. В последнем случае повышается вероятность протечки. Отличить экструзионные приборы от литых несложно – они имеют характерные швы с внутренней стороны боковых ребер.
  3. Анодированные радиаторы самые дорогостоящие. Их изготавливают из очищенного алюминия, а затем применяют анодное оксидирование поверхности. Прибор надежно защищен от коррозии. Его рабочее давление и теплоотдача намного выше, чем у двух перечисленных выше разновидностей.

Устройство алюминиевого радиатора отопления

Если будет выполняться собственноручная установка алюминиевых радиаторов, то нужно изучить устройство прибора. Такие батареи бывают секционные и цельные. Секционные батареи состоят из 3-4 секций, поэтому перед монтажом выполняется сборка радиатора отопления алюминиевого. Секции стыкуются посредством резьбового соединения. Для герметизации применяют силиконовые прокладки. Внутри секций есть полимерное покрытие для защиты от деформации при высоком давлении.

Цельные радиаторы делают из профилей, изготовленных методом экструзии. Внутри есть полимерное покрытие. Для соединения секций используется сварка, клей или запрессовка.

Технические характеристики алюминиевых приборов отопления:

  • габариты – высота 38-59 см, ширина 80 см, глубина 8,1-10 см;
  • предельное рабочее давление – от 6 до 16 и даже 24 атм.;
  • вес секции – от 1 до 1,6 кг;
  • тепловая мощность – в пределах 82-212 Ватт;
  • предельная температура теплоносителя – не более 110 градусов;
  • объем циркулирующей воды в одной секции – от 0,25 до 0,46 литров;
  • гарантийный срок эксплуатации – от 10 до 20 лет.

Последовательность установки радиатора

Описать последовательность монтажа всех видов радиаторов с использованием разных схем разводки просто невозможно, поэтому мы приведем пример установки секционных батарей из биметалла или алюминия.

Инструменты и комплектующие

Кроме самых радиаторов понадобится докупить следующие комплектующие:

  • переходники для перехода на правостороннюю резьбу;
  • две заглушки с внешней резьбой (подбираются в зависимости от выбранного переходника);
  • вместо одной заглушки можно установить кран Маевского;
  • кронштейны для крепления радиатора к стене;
  • два шаровых крана с муфтовым соединением (нужны для удобного отключения прибора от общего контура);
  • металлические или полипропиленовые трубы.

Если прибор нуждается в точной настройке работы, то вместо шаровых кранов устанавливают терморегуляторы. Они бывают угловые и прямые. Выбор модели зависит от подводки труб. Вместо этого устройства можно приобрести полный термостатический комплект, который включает балансировочный вентиль, термоклапан и термостатическую головку.

Также для подключения отопительного прибора понадобятся инструменты и материалы: разводные и рожковые ключи, а также уплотнительная паста и пакля. Кроме них, подготовьте строительный уровень, перфоратор, рулетку, карандаш, угольник, дюбели и саморезы.

Установка и подключение радиатора к пропиленовой трубе

Теперь рассмотрим, как выполняется монтаж и подсоединение радиатора к полипропиленовой трубе. Для начала нужно выполнить обвязку радиатора.

Для этого придерживайтесь такой последовательности работ:

  1. В мультифлекс установите муфту, укомплектованную накидной гайкой.
  2. На стенах под окнами установите кронштейны для батареи. Для этого выполните разметку, высверлите отверстия и закрепите кронштейны на дюбелях и саморезах. Учтите, что прибор должен быть установлен строго горизонтально, поэтому в ходе работы используйте строительный уровень.

Теперь переходим к соединению кранов прибора. Для этого кран разбирают и вкручивают в радиатор отопления штуцер с накидной гайкой. При помощи подходящего ключа плотно затяните соединение. Для дальнейших работ понадобится пакля, набор ключей, резьбовая паста, нить для резьбы и уплотнители.

Последовательность работ по запаковке радиатора:

  • с монтажного комплекта временно снимите уплотнители;
  • пробку вкрутите в резьбовой патрубок коллектора;
  • американки скручиваются с кранов, а штуцера с гайками запаковываются;
  • пробка затягивается в гнезде коллектора.

Теперь навешиваем радиатор на кронштейны. На краны устанавливаются элементы для соединения с отопительным контуром. Затем выполняется стыковка трубной проводки.

Установка и подключение радиатора к металлической трубе

Если выполняется монтаж радиатора отопления своими руками, то запаковка батареи, разметка и установка кронштейнов при подключении к металлической трубе выполняются аналогично. Разница в проводимых работах заключается только в материале используемых фитингов. Если при подключении к полипропиленовой трубе рекомендуется применять фитинги из полипропилена, то при монтаже на металлический трубопровод используют фитинги из аналогичного материала.

Самостоятельно установить и подключить батарею отопления сможет только человек, который ранее проводил подобные работы и обладает необходимыми знаниями. В противном случае лучше доверить установку квалифицированным специалистам.

Установка биметаллических радиаторов своими руками

Обновление системы отопления в как в частном доме, так и в собственной квартире невозможно без замены старых чугунных батарей на более практичные и современные устройства.

Одним из удачных решений считается установка биметаллических радиаторов своими руками. Их аккуратный внешний вид впишется в любой интерьер, а высокие показатели теплоотдачи принесут долгожданную атмосферу уюта.

Схема подобной системы отопления довольно проста: конструкция состоит из самих радиаторов и примыкающих к ним стальных труб, участки соединений которых обрабатываются посредством точечной сварки.

Монтаж биметаллических радиаторов отопления не требует больших разрушений и проводится достаточно аккуратно.

Основные правила по установке биметаллических радиаторов в доме

Любое неумелое вмешательство в систему отопления может пагубным образом сказаться на ее дальнейшей работе и качестве обогрева помещений.

Поэтому перед выполнением основных этапов работ, необходимо ознакомиться с рядом правил и придерживаться их в дальнейшем.

Что же необходимо запомнить начинающему умельцу, решившему установить биметаллический радиатор своими руками?

  • Оптимальное расстояние от пола до нижней части радиатора составляет не менее 60-70 мм и не более 100-120 мм для поддержания высокого уровня теплообмена;
  • Верхняя часть радиатора должна быть расположена на расстоянии в 50-60 мм от края подоконника, в целях улучшения конвекции и облегчения процесса установки оборудования;
  • Радиатор рекомендуется располагать по центру окна;
  • Оборудование устанавливается в строго горизонтальном положении;
  • Обогревательные элементы следует устанавливать на одном уровне в пределах каждого помещения.

Установленный биметаллический радиатор запрещается обрабатывать металлическими покрытиями, так как дополнительной слой краски может нарушить работу термостата и снизить показатели теплообмена в среднем на 10%.

Кроме того, для очистки устройства нельзя применять абразивные вещества.

Как установить биметаллический радиатор

Замену старых батарей на новые биметаллические устройства можно провести собственными силами при наличии достаточных для данной работы знаний.

Монтаж системы отопления проводится в несколько этапов.

Во первых, мастер должен демонтировать старые радиаторы отопления и тщательно подготовить рабочую зону: наметить место под установку нового отопительного прибора и сверление отверстий под кронштейны.

Опорную деталь закрепляют на стене при помощи дюбелей либо заделывают цементным раствором.

Далее необходимо аккуратно установить корпус радиатора на кронштейны, пропустив крюки между секциями устройства — горизонтальными коллекторами.

На этом установка биметаллического радиатора еще не завершена.

Оборудование оснащают запорной арматурой и перемычкой, а затем монтируют трубопроводы системы отопления.

Каждый радиатор в обязательном порядке оснащается воздушным клапаном. Данная деталь необходима для выведения лишнего воздушного наполнения из системы.

В процессе заполнения системы теплоносителем стабилизирующий кран должен быть закрыт на 2/3, чтобы не допустить гидравлический удар.

По окончанию монтажа биметаллического радиатора проводят первое испытание конструкции на прочность.

Не забудьте тщательно почистить радиатор и удалить с корпуса остатки пли и загрязнений.

По мере эксплуатации системы также необходимо соблюдать ряд правил и придерживаться некоторых рекомендаций:

  • Очистку радиатора проводят 1-2 раза в год — в начале и в течении отопительного сезона;
  • Полный слив теплоносителя из системы отопления допустим только на срок не более 2 недель;
  • Запрещено резкое открытие запорной арматуры;
  • Не допустимо окрашивание отверстия для выпуска воздуха;
  • Некоторые системы отопления целесообразно оснащать специальными насосами или закрытыми расширительными баками.

Качественно выполненные работы по установке биметаллических радиаторов своими руками и успешно проведенные испытания станут залогом долгой и надежной работы всей отопительной системы.

Бытовые газовые баллоны, использующиеся для хранения пропана, широко применяются среди владельцев частных домов.

В первую очередь необходимо пробить канал для выведения труб дымохода и воздухопровода наружу. Его размеры должны полностью соответствовать диаметру устанавливаемой трубы

Утеплительный материал служит защитной прослойкой, которая предотвращает образование конденсата и замедляет процесс коррозии.

Процесс монтажа труб из полипропилена считается наиболее простым и доступным за счет чего многие хозяева выбирают именно этот вариант отопления.

Расчет необходимого количества секций

Определение требуемой мощности приборов отопления проводится в соответствии с рекомендациями СП 60.13330.2010 (старый СНиП 41-01-2003). В расчете участвуют:

  • характеристики помещения — площадь, высота потолков;
  • расположение комнаты относительно общего строительного объема дома и сторон света;
  • параметры наружного и внутреннего воздуха;
  • степень теплоизоляции стен, чердака;
  • тип и количество установленных окон;
  • площадь остекления;
  • особенности систем отопления — схема врезки, степень открытости;
  • мощность одной секции в зависимости от вида радиатора.

Это достаточно сложная методика с применением множества коэффициентов, которую на практике заменяют более простыми способами.

Один из них — определение требуемой теплоотдачи исходя из приблизительной нормы 100 Вт на кв.м площади.

Пример:

  1. Для обогрева комнаты 30 кв.м. нужно затратить 30х100=3000 Вт.
  2. Если предполагается установка биметаллического радиатора с межосевым размером 350 мм, по техническому паспорту или таблице определяется теплоотдача 1 секции — 136 Вт.
  3. Чтобы найти количество секций, требуемая мощность делится на единичную 3000/136=22.

Согласно этого расчета для обогрева помещения биметаллическими радиаторами потребуется 22 секции. Более точный результат можно получить, воспользовавшись онлайн калькулятором. В поля нужно ввести свои данные, выбрать модель радиатора. Ответ будет рассчитан за несколько секунд.

В данном примере онлайн программа дала 3 разных ответа при различной температуре наружного воздуха:

  • если зимой в среднем на улице -10°, требуется 16 секций;
  • при -20° — 25;
  • при -30° — 34.

Вывод напрашивается сам собой — расчет нужно проводить как можно тщательнее, поскольку разница в результатах значительна. Если излишек радиаторов компенсируется терморегуляторами, то при недостатке потребуется использовать котел на максимальную мощность. Возможно в помещении будет холодно даже при высокой температуре теплоносителя.

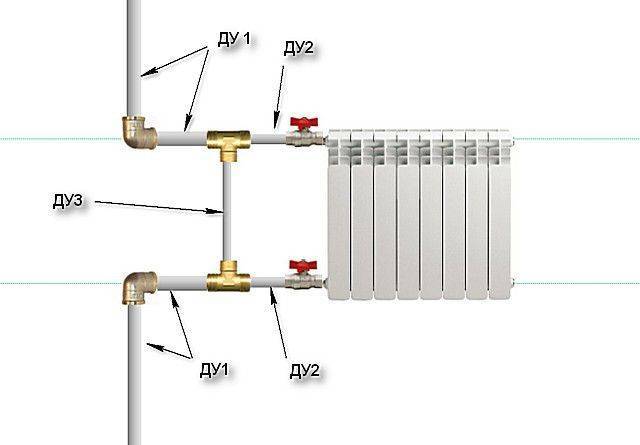

Однотрубная система отопления

Это распространённый вариант отопления, и используется чаще в многоэтажных домах, частном секторе, квартирах — везде возможна эта вариация. Однотрубная разводка доступна и экономична. Тепло идёт от теплоносителя сначала к одному нагревательному прибору, затем к другому, возвращаясь от последнего к входу котла. Обратный стояк отсутствует, так как вода охлаждается в радиаторе и возвращается к нагревателю.

Плюсы:

  • простой монтаж;
  • небольшой расход материалов.

Минусы:

  • различная температура батарей, которые ближе к нагревателю и более далёких от него;
  • подачу тепла нельзя отрегулировать;
  • радиаторы можно подключить только снизу.

К отопительному котлу последовательно присоединяются все радиаторы, выход последнего подходит к входу котла или к стояку в многоэтажном доме. Циркуляция воды происходит за счёт разности температур.

Типы радиаторов

Подбирая комплектующие для автономной системы отопления, нужно учитывать ее особенности и желаемые характеристики. От выбранных элементов будет зависеть не только эксплуатация, но и монтаж радиаторов отопления в частном доме.

Отопительные системы частных домов отличаются от централизованных следующими качествами:

  • Во-первых, условия эксплуатации более благоприятны – например, величина давления в местном отоплении на порядок ниже;
  • Во-вторых, качество теплоносителя в частных домах всегда находится на более высоком уровне;
  • В-третьих, отсутствуют существенные перепады давления, да и вероятность гидроудара практически отсутствует.

Радиаторов, которые могут выдерживать такие условия эксплуатации, достаточно много, поэтому на выбор оптимального варианта придется потратить некоторое время. Впрочем, если до предела упростить выбор радиаторов, то лучшим вариантом будут изделия с наилучшим сочетанием теплоотдачи, цены и качества.

В зависимости от конструкции выделяют следующие виды батарей:

  1. Панельные и секционные. Самая дешевая разновидность батарей, отличающаяся достаточно высокой теплоотдачей и сравнительно небольшими размерами. Никаких требований к схеме подключения данные радиаторы не предъявляют.
  2. Трубчатые. Технические характеристики трубчатых радиаторов практически не отличаются от предыдущего типа, а вот стоимость значительно более высокая. Повышенная себестоимость обуславливается хорошими визуальными качествами трубчатых изделий и возможностью использовать радиаторы как сушилки.

Впрочем, гораздо чаще радиаторы классифицируются по материалу изготовления, в зависимости от чего выделяют следующие виды:

  1. Алюминиевые. Довольно популярный вариант, отлично подходящий для использования в частных домах. Основные достоинства алюминиевых радиаторов – хорошие визуальные качества и высокая теплоотдача. На прогрев уходит немного времени, но и удерживать тепло такие радиаторы не могут. Стоимость алюминиевых изделий варьируется в достаточно широком диапазоне в зависимости от производителя и характеристик.
  2. Биметаллические. Данный вид радиаторов, как следует из названия, состоит из двух материалов. За счет этого удается создать изделие с оптимальным сочетанием характеристик – в частности, биметаллические батареи отлично выдерживают перепады давления и не поддаются коррозии. Стоимость биметаллических изделий достаточно высока, поэтому они не очень популярны среди владельцев частных домов.
  3. Стальные. Батареи из стали отличаются хорошей теплоотдачей и неплохими декоративными свойствами. Простые стальные батареи стоят дешево, но быстро выходят из строя из-за воздействия коррозии. Варианты из нержавейки отличаются повышенной надежностью, но и стоят на порядок дороже.
  4. Чугунные. В арсенале достоинств таких устройств высокая износоустойчивость, обусловленная высокой толщиной чугуна и его стойкостью к коррозии, а также способность работать при высоких температурах и перепадах давления. Чугунные батареи отличаются высокой инерционностью. Для нормальной эксплуатации подобные изделия нужно каждый год прочищать.

Правильный монтаж радиаторов отопления

Эффективная работа системы отопления во многом зависит от правильной установки этих приборов. Во-первых, стена за радиатором отопления должна быть ровной и прочной, иначе с установкой могут возникнуть проблемы. Сначала следует отметить середину проема, после чего ниже линии подоконника на 10-12см чертится горизонтальная линия. Эта линия будет отмечать верхнюю границу расположения отопительного прибора. Если отопительная система работает с помощью циркуляционного насоса, то батареи отопления допустимо навешивать строго горизонтально, а если система отопления работает на основе естественной циркуляции теплоносителя, то необходимо выдержать не большие уклоны по ходу теплоносителя, порядка 1-1.5 градуса, но не больше. При больших уклонах ухудшается циркуляция теплоносителя и возможно появление застоев.

Правильная установка радиаторов отопления

Крепление к стене

Крепление для радиаторов отопления отличается своей конструкцией, в зависимости от типа батарей отопления. Алюминиевые и биметаллические радиаторы крепятся с помощью специальных крюков с изгибом на концах. В комплекте к ним идут также и дюбеля. Чтобы навесить такие батареи необходимо просверлить в сене отверстия, диаметр которых соответствует диаметру дюбелей. Расстояние до стены регулируется за счет вкручивания или выкручивания подобного крепежа.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

Устанавливая такие крюки, следует учитывать, что практически вся нагрузка приходится на верхние крюки, а нижние служат в качестве фиксаторов, исключающих возможность смещения.

Чтобы правильно установить кронштейны, лучше приложить батарею к стене и отметить точки крепления. После этого можно приступать к сверлению отверстий и дальнейшей установке элементов крепления. Затем только приступают к установке батареи отопления.

Вариант крепления к полу

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Не всегда имеется возможность навесить даже легкие радиаторы на стены, тем более если они выполнены из гипсокартона или выложены из легкого бетона. В таком случае имеется возможность установить их на пол, так как выпускаются специальные ножки или крепеж. Некоторые виды отопительных приборов комплектуются такими ножками. На самом деле, к такому варианту крепления прибегают достаточно редко, так как внешний вид такой системы отопления мало кого устраивает.

Разновидности

Разделение фитингов производится по разным параметрам. В зависимости от того, какую операцию следует произвести с трубами, применяются соответствующие комплектующие.

Для удобства следует разделить их по предназначению:

  1. Простейшим элементом, позволяющим соединять одинаковые трубы на прямом участке, является фитинг-муфта.
  2. Если монтаж трубопровода требует применения труб разного диаметра, их соединение возможно с помощью переходников, а также сгонов и ниппелей.

Обвязка радиаторов отопления фитингами

  1. Создание углов осуществляется с помощью специальных углов и отводов.
  2. Применение тройников и коллекторов разного диаметра позволяет соединять сразу несколько трубопроводов на одной разводке. Даже если в системе применяются последние из разных материалов, их можно соединять с помощью пластиковых фитингов.

Комплект фитингов для радиаторов для отопительной системы

  1. Крестовины используют там, где происходит разветвление трубопровода. При этом на стыках элементы должны иметь одинаковый диаметр.
  2. Штуцер – соединительная деталь, которая позволяет соединить гибкий шланг с насосом.
  3. Концы трубопровода заделываются с помощью фитингов-заглушек, которые обеспечивают полную герметичность.

Фитинги для полипропиленовых труб

Современный строительный рынок наводнен самой разнообразной арматурой, предназначенной для соединения в отопительной системе полипропиленовых труб. Но, несмотря на широкий выбор, подобрать требуемую модель – дело не такое уж и сложное, так как все они имеют разные размеры. Вне зависимости от того, имеют данные детали резьбу или нет, они могут быть как разборными, так и цельными.

На фото – соединительные элементы для полипропиленовых труб

Выбор требуемого элемента соединения зависит от его функционального назначения.

  • соединение шланга гораздо удобнее производить с помощью цельного фитинга;
  • разборный соединитель с резьбовым креплением целесообразнее применять для счетчика.

Особую важность данный фактор имеет при установке радиатора отопления. Поэтому, для того, чтобы избежать воздействия на материал температурных перепадов и скачков давления, следует произвести монтаж компенсатора

Трубопровод и фитинги в конечном итоге становятся единой системой, так что лучше, если они будут изготовлены из полипропилена.

Особенности медных фитингов

Особой практичностью отличаются трубопроводы из меди, хотя их цена значительно выше. Дополнительно к ним приобретаются все сопутствующие детали, изготовленные из того же материала, и представленные на строительном рынке в огромном ассортименте. Все это позволяет производить любые работы, связанные с монтажом отопительной системы, вне зависимости от их сложности.

На фото – медные обжимные фитинги

Фитинги из меди:

  • очень легкие;
  • не подвержены воздействию высоких температур;
  • не боятся прямых солнечных лучей, способных вызывать деформацию.

Это, пожалуй, является их главными достоинствами. Такие элементы могут использоваться в магистральных водопроводах, требующих большого количества разветвлений. Медные фитинги также позволяют без труда формировать как изгибы и новые углы, так и повороты.

Ниже рассмотрим самые востребованные случаи:

Разнообразные фитинги для чугунных радиаторов

Монтаж

Несмотря на то, что установка фитингов не трудоемка, определенные сложности может вызвать несовпадение резьбы труб и соединителей. Поэтому прежде чем приступать к работе, нужно научиться соединять резьбовые соединения таким образом, чтобы достигнуть максимальной герметичности. Как вариант, инструкция предлагает использовать сантехническую ФУМ-ленту, которой уплотняется резьба деталей.

Размеры фитингов для радиаторов подбираются согласно диаметру трубопроводу

Есть и другой способ – использование специальной нити. Она наматывается своими руками так же, как и ФУМ-лента, но за счет своей структуры, позволяет закрутить резьбовое соединение безошибочно. После применения нити рекомендуется около 12 часов не использовать трубопровод.

Сантехническая ФУМ-лента и нить

Только после этого приступайте к наматыванию нити, следя за тем, чтобы процесс проходил вкось, и нить все время пересекала резьбу. И хотя на упаковке всегда указывается оптимальное количество витков, для большей надежности их следует увеличить в несколько раз.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
