Бурение абиссинской скважины: плюсы решения, схемы, методика работ, оборудование

Абиссинский колодец

Абиссинская скважина на участке

Несмотря на свое название, «абиссинки» на самом деле являются скважинами, которые нередко называют «иглами». Ввиду небольшой глубины суточная производительность таких конструкций невысокая – не более 25 кубометров. Скважина характеризуется простотой конструкции и состоит из следующих элементов:

  • конусообразного фильтра;
  • поверхностного устройства для подачи воды (насосной станции или ручной «качалки»);
  • трубы ø25 см.

Забивка «абиссинского колодца»

Вначале нужно уяснить ряд нюансов, связанных с установкой.

  1. Недопустимо бурение вблизи туалетов, ЛОС, мусорных куч и т. д.
  2. Монтаж «абиссинки» возможен лишь в том случае, если водоносный слой расположен не глубже 8 м от поверхности.
  3. Поверхностный насос, используемый для подобных скважин, не способен справиться с твердой породой.
  4. Ручной насос станет отличным дополнением к электрическому. Более того, он сделает водоснабжение участка автономным от электроэнергии.

Плюсы и минусы конструкции

К преимуществам «абиссинки» можно отнести:

  • легкость монтажа (вся процедура обустройства занимает не более десяти часов);
  • низкую цену установки;
  • условную мобильность – при необходимости скважину можно разобрать и установить в другом месте;
  • отсутствие необходимости в получении специального разрешения на бурение;
  • низкую жесткость получаемой воды, минимальную концентрацию неорганического железа;
  • возможность установки внутри здания.

Но есть и недостатки:

  • просачивание загрязнений ввиду небольшой глубины;
  • скважина подходит не для всех типов почвы.

Бурение скважины переносными установками

Изготовление конструкции

Вначале нужно подготовить все элементы скважины.

Шаг первый. В качестве фильтра используется труба ø25 см длиной 1-1,1 м. В стенках трубы проделываются щели по 2,5 см с шагом в 2 см (не на всю длину, а только на 80 см).

Изготовление фильтра

Шаг второй. Затем будущий фильтр обматывается стальной проволокой и закрывается сеткой из «нержавейки» размером 16х100 см. Для крепления сетки используются хомуты – их нужно устанавливать с шагом в 10 см.

Шаг третий. Еще один элемент фильтра – стальной наконечник длиной 10 см. Его можно предварительно заказать у токаря.

Забойник с конусом

Забойник с конусом

Шаг четвертый. Сетка с наконечником фиксируются посредством оловянного припоя.

Шаг пятый. Оставшиеся трубы нарезаются на отрезки по 1-1,5 м. На концах отрезков нужно нарезать небольшую резьбу.

Монтаж

Ниже приведен самый простой вариант монтажа, не требующий применения спецтехники.

Шаг первый. Вначале в требуемом месте выкапывается яма размером 1х1х0,5 м.

Шаг второй. Затем следует предварительное бурение при помощи простого садового бура. Примерно через полметра бур наращивается трубой ø12 см (для соединения используются болты и муфты из трубы несколько меньшего диаметра).

Шаг третий. После появления мокрого песка бурение прекращается и начинается собственно забивка. Ранее приготовленная конструкция устанавливается в скважину и забивается бабкой и обычной кувалдой. Для этого верхний участок трубы обматывается льном, на него надевается бабка. Удары наносятся по бабке до тех пор, пока труба не скроется полностью – после этого крепится следующий отрезок и процедура повторяется.

Бурение абиссинского колодца схема

Периодически в трубу заливается вода и производится прослушивание. Через каждые полметра труба поворачивается по часовой стрелке, при этом нужно следить за звуком:

  • в крупнофракционном песке будет издаваться скрежет;
  • в мелкофракционном – шелест;
  • в глинистом грунте никаких звуков не будет.

При появлении шума скважина заливается водой. Если вода исчезает медленно, значит, нужно пройти еще полметра, а если достаточно быстро, то всего 30 см.

Ручной насос

Ручной насос

Шаг четвертый. Остается лишь установить насос. Конструкция ручного насоса предельно проста – поршень, установленный в полый металлический цилиндр. По окончании установки скважина прокачивается до тех пор, пока не появится чистая вода. Основание заливается цементным раствором. При желании «абиссинку» можно подключить и к насосной станции.

Абиссинский колодец

Ни в каком особом уходе «абиссинские колодцы» не нуждаются. Вероятно, лет через десять снизится водоподача, но это легко исправить чисткой фильтра или промыванием шахты сильным напором воды.

Прокачка скважины

Как понять, подойдет ли вашему участку абиссинская скважина

Перед тем как браться за работу, выясняют глубину залегания водоносного пласта, тип грунта. Абиссинская скважина категорически не подходит участкам с каменистым, скальным грунтом и при глубоком залегании водоносного слоя.

Также можно оценить глубину залегания водоносного пласта по колодцам у соседей. Самый практичный вариант – вызвать мастера, который выяснит глубину и дебет водоносного слоя. Работа стоит денег, но затраты окупятся длительным сроком пользования скважиной на воду.

Абиссинская скважина и особенности участков

Выбирая источник водоснабжения для дачного домика или загородного особняка, в расчет принимают несколько нюансов:

ПроблемаРешение
1 Глубина залегания водоносного пласта

Спросить у соседей, просмотреть карты. Если глубина колодцев у соседей до 15 м, до поверхности воды до 10 м, «игла» вполне справится с обеспечением дома водой.

2

Качество водыПоскольку вода выкачивается с малой глубины, рядом не должно быть септиков, сливных ям, помоек, свалок, сливов технической (отработанной) воды, заводов, фабрик, скотных дворов и пр.
3Место бурения

Можно сделать скважину в доме, защитив ее от непогоды и промерзания. Скважину на участке бурят в небольшом отдалении от дома, бани. Прокладывать трубы и рыть траншею придется руками – чем короче длина траншеи, тем ниже затраты на утепление

4

Дебет

Зависит от количества воды в пласте, чистоты. Можно узнать у соседей, как сильно опускается вода в колодцах летом

Преимущества и недостатки колодцев

Несмотря на то, что колодцы использовались еще в древние времена для добычи воды, они и сегодня имеют достаточно широкое распространение. За время эксплуатации колодец практически не претерпел никаких изменений – различными способами устраивается шахта, а сверху устанавливается домик для защиты от загрязнений.

В некоторых аспектах автоматизация коснулась и колодцев, если раньше все они были снабжены барабанами с ручками для ручного подъема воды, то сегодня все больше применяются простые вибрационные насосы, а также глубинные насосы и даже насосные станции.

Несомненным преимуществом колодца можно считать его универсальность, так как даже отсутствие электричества не исключает возможности добычи воды старым механическим способом – забросил ведро, покрутил ручку и получил воду, все очень просто. Большинство же скважин оборудуются насосами, так как механическим способом трудно добывать воду со значительной глубины.

Деревенские жители, а также дачники-огородники предпочитают колодец скважине из-за его более низкой стоимости. Еще одним моментом, свидетельствующим в пользу колодца, являются трудности с размещением специальной буровой техники. Для бурения скважины размеры минимальной площадки составляют 6Х6 метров, что не всегда возможно выдержать, особенно в том случае, когда участок уже застроен. К тому же насосы, используемые в колодце, в несколько раз дешевле тех, которые применяются при эксплуатации скважины.

Принимая решение о рытье колодца нужно быть уверенным в том, что на вашем участке есть относительно чистое место, находящееся на значительном удалении от выгребных ям, железнодорожного полотна, мест сброса промышленных вод. Колодец должен располагаться на возвышенности, для того, чтобы в него не проникали поверхностные воды, должен быть правильно устроен глиняный замок. Данными требованиями ни в коем случае нельзя пренебрегать, так как загрязнения после попадания в воду распространятся и на человеческий организм.

Одним из основных недостатков большинства колодцев является малый водозабор. Как правило, мощность верхнего водоносного слоя позволяет производить восполнение откачанной из колодца воды со скоростью от 100 до 200 литров за час. Если такого объема может быть достаточно для обслуживания небольшого дачного домика, то для содержания оранжереи и ухода за содом, огородом такого объема будет недостаточно.

Глубина залегания водоносного слоя, обычно, находится в пределах 7-15 метров, в зависимости от местности. В некоторых случаях глубина залегания водоносного горизонта может достигать 30-35 метров. При строительстве абиссинского колодца достичь такой глубины вполне возможно, но вряд ли это будет целесообразно.

Именно в глубине залегания водоносного слоя в большинстве случаев кроется ответ на непростой вопрос – что лучше скважина или колодец?

Выбору места колодца должны предшествовать гидрогеологические исследования или, хотя бы, изучение гидрогеологических карт местности

Это очень важно, так как в случае заболачивания в колодец будет постоянно попадать грязная вода. При рытье «вслепую» шахта колодца может упереться в неподвижный песчаный слой и даже в гранитный пояс, которые преодолеть без специальной техники будет невозможно

Как правильно выбрать место?

Данный тип колодца опасен тем, что вода может загрязняться сточными поступлениями. Поэтому выбирать под скважину место надо как можно дальше от любых зон, где в изобилии имеются стоки. От септика расстояние должно быть не менее 20 метров. Это при мелкозернистой почве, которая отлично очищает воду. Если же почва крупнозернистая, расстояние увеличивается еще в 2 раза.

Если встал вопрос, как сделать абиссинский колодец своими руками, чтобы вода в нем была чистой и безопасной, надо знать, что глубину колодца следует иметь не менее 4 метров. Если вода пошла раньше, это значит, что это почвенные воды, в которых содержится много опасных примесей.

Зачем нужна желонка?

Желонка, или бур-желонка – буровой/очистной скважинный снаряд для рыхлых грунтов. Забив абиссинский колодец, особенно на даче, крайне желательно обзавестись желонкой калибром на 4-5 мм меньше, тем более что сделать такую несложно и самому, см. рис. Зачем?

Очень надежный абиссинский колодец при длительных перерывах в его использовании может заплыть глиной, особенно если грунт аллювиальный или моренный, как на Валдае. Желонкой его прочищают: бросают ее в колодец на веревке, затем вытаскивают и вытряхивают взвесь.

К размерам и точности желонка не критична, достаточно примерно соблюсти пропорции по рисунку. От прочих очистных снарядов для скважин желонка выгодно отличается тем, что не требует для применения жесткой штанги.

Бурим вручную песчаную скважину

Этот тип источника предполагает выкачивание воды с глубины, достигающей 50 м. Песчаную скважину называют так, поскольку она «дает воду» из водосодержащего песчаного слоя грунта, залегание которого, обычно, – как раз полсотни метров. Эта глубина не гарантирует чистоту воды, поэтому периодически рекомендуется проверять содержимое скважины в санстанции на наличие органических и химических соединений.

Для организации песчаной скважины используется классическая схема с насосом. А для очистки воды от взвесей и мусора, пользуются фильтром, установленным на глубине. Фильтр требуется регулярно чистить. Срок службы песчаной скважины порядка 15 лет.

Схема бурения песочной скважины

Принцип работы абиссинки

Абиссинский колодец является упрощенной разновидностью скважины, которая извлекает воду из проходящего сверху первого или второго водоносного горизонта. Устроена абиссинская скважина очень просто. Главным элементом конструкции является колонна с набором газоводопроводных труб из стали, которые соединены между собой. На конце колонны имеется простейший фильтр и металлическая насадка. Выработка внешне очень похожа на известный инструмент портного – иглу. Ее так и называют – скважина игла.

Чаще всего для погружения колонны в толщу земли применяется банальное забивание, именно так обустраивают абиссинские колодцы сельские шабашники. Забивание производится до погружения наконечника внутрь водоносного слоя. Для частичного заглубления применяется шнековое бурение, однако аренда ручной или механической установки на порядок увеличивает расходы на проведение работ. Впервые использование абиссинской скважины зафиксировано во время колониального конфликта между Великобританией и Эфиопией в 1867-68 годах. Автором изобретение стал инженер из США Нортон, таким образом была решена проблема обеспечения английских подразделений водой во время военных действий в пустыне.

Конструкция, обеспечивающая подачу живительной влаги на поверхность земли, монтировалась в короткий промежуток времени. По мере передвижения войск, скважину иглу можно было быстро собирать и передвигать на место нового привала. Гидротехнические сооружения данного типа отличались мобильностью, дешевизной и простотой устройства. Именно эти характеристики способствовали большой популярности абиссинок в среде военных, путешественников и геологов.

В Россию эта необычная идея перекочевала практически сразу по завершению конфликта в Эфиопии. Эту конструкцию для подачи воды с небольшой глубины описал К. И. Маслянников в своей книге о революционных на то время гидротехнических сооружениях. Первые пять пробных абиссинских скважин были пробиты недалеко от Царского Села. Две из них смогли предоставить пригодную для употребления воду. Остальные колонны застряли в известняке, так и не достигнув водоносного слоя. Подача воды из скважины абиссинского колодца осуществлялась со скоростью 10 л/минуту. Мутная жижа, которая шла в начале, примерно через 30 минут становилась прозрачной и чистой водой.

С помощью скважины иглы можно преодолеть только начальные водоносные горизонты, находящиеся у поверхности. Как следствие, полученная таким образом вода обычно применяется в технических целях – полив огорода, уборка территории, замешивание различных строительных растворов и т.п. Чтобы довести качество воды до возможности использования ее для питья и готовки еды, в состав колонны вводят систему грубых и тонких фильтров, которые очищают воду от различных механических и химических примесей.

Зачем нужна желонка?

Желонка (а еще ее называют «бур-желонкой») — особый буровой снаряд для рыхлых грунтов. Если забивается абиссинский колодец (например, на дачном участке), желонкой обзавестись очень желательно. Ведь даже самая надежная скважина, если ее долго не использовать, может заглиниться (особенно, если пробита в аллювиальном или моренном грунте). Вот желонкой его и прочищают — бросают в колодец на веревке, затем вытягивают и выбрасывают собранную взвесь. Причем сделать такую желонку несложно и своими руками.

Самодельное устройство не требует точности в размерах и конструкции. Достаточно будет примерно соблюсти пропорции, ориентируясь на схему или даже рисунок желонки. И жесткой штанги она тоже не потребует, в отличие от других подобных приспособлений.

(90 голос., средний: 4,70 из 5)

Польза колодца в доме

Наиболее выгодным местоположением колодца, особенно в холодных регионах, является установка в доме. Это снизит затраты на утепление труб и позволит снизить затраты на использование оборудования круглый год.

Для домашнего использования придется учесть планировку, ее особенности, а также организовать бурение в самом помещении.

Все материалы для копки колодца можно найти в строительном магазине

Особенности использования абиссинской скважины в домашних условиях:

  1. Слегка повышается срок службы агрегата.
  2. Занимает в среднем не более 1,5 м в помещении, при этом достигая высоты не более 2 м.
  3. Нужно учитывать глубину залегания водных слоев, а также расстояние, добавляемое конструкцией дома.

Еще одним преимуществом такого колодца является непосредственный забор воды из песчаного слоя земли, а не изначальное накопление ее в скважине. Это отличает как качество воды, так и особенности функционирования системы, которую в народе прозвали иглой.

Как работает абиссинский колодец (скважина)?

В основном идея устройства такого колодца достаточно проста и понятна даже человеку, несведущему в этом деле. Суть в том, чтобы осуществить прокол грунта на нужную глубину до достижения слоя воды.

В этих целях используется труба, диаметр которой равен 1 дюйму. Возможность прокалывания почвы предоставляется посредством использования тонкого наконечника, закрепленного на конце трубы. Именно благодаря этому приему становится возможным обустроить так называемую скважину-иглу.

Теперь более подробно об этом процессе.

При бурении этой скважины нет необходимости использовать толстые трубы, достаточно диаметра в 1 дюйм, максимум полтора. К углубленной трубе крепится насос самовсасывающего характера. Его принцип работы напоминает создание вакуума.

В случае когда из обустроенной скважины не поступает достаточного количества воды, то на этом же участке можно соорудить еще одну дополнительную скважину по типу иглы.

Но воспользоваться таким функциональным и нужным изобретением может не каждый, несмотря на его доступность в плане стоимости и трудоемкости. В чем же причина? Просто не каждый участок подходит для оборудования абиссинского колодца.

Перед тем как решиться на его устройство, необходимо точно знать, что уровень воды, достигаемый после открытия водоносного слоя, равен не более чем 8 м (говоря по-другому, этот уровень называется пьезометрическим).

Не поймите неправильно, все вышесказанное не говорит о том, что скважина будет равна значению в 8 м. Нет, ее глубина может соответствовать и 10, и 15 м, а в некоторых случаях устройство абиссинского колодца требует заглубления на 20 и даже 30 м.

Как же выяснить глубину необходимого пьезометрического уровня на дачном участке? Нет ничего проще. Просто расспросите ваших соседей по даче, уже имеющих на участке скважину или колодец. И еще одним из важных факторов, влияющих на возможность устройства абиссинского колодца, является качество почвы на участке.

Если это легкий песчаный грунт, то оборудование абиссинского колодца можно выполнить без особых трудностей. А вот в случае наличия твердого грунта, имеющего в своем составе валуны и множество камней, лучше отказаться от претворения в жизнь проекта, связанного с устройством подобной конструкции.

Виды конструкций для водоснабжения

Человек потребляет достаточно большое количество воды. Она требуется для питья, стирки, мойки посуды, уборки, полива, умывания, принятия душа и других целей. Хорошо, если в загородном доме поблизости имеются коммуникации, к которым можно подсоединить дом.

Однако часто такой возможности нет, и здесь на помощь приходят несколько вариантов водообеспечения:

  1. Обычная забивная скважина.
  2. Шахтный колодец.
  3. Абиссинская скважина.

Попробуем разобраться в преимуществах и недостатках каждого типа.

Забивная скважина

Вода, набранная этим способом, имеет высокое качество. Дом можно полностью обеспечить водой даже при высоком потреблении. Однако при использовании такого варианта существуют серьёзные минусы: высокая стоимость, необходимость обеспечить регулярное техническое обслуживание. Без электричества работа насоса невозможна.

Шахтный колодец

Стоимость его создания и обслуживания существенно ниже, чем для скважины. Большой диаметр шахты облегчает уход за колодцем. Он может работать без использования электричества.

Однако качество воды снижается при сильных осадках и весной при таянии снега. Объём запасов воды может истощиться при интенсивном потреблении.

Далее разберемся, какими достоинствами обладает абиссинская скважина, что это за конструкция и как ее установить.


Глубина залегания забивной и абиссинской скважины Источник obustroeno.com

Абиссинская скважина

Абиссинский колодец — это скважина «игла». Такое название она получила из-за особой конструкции в виде трубы с наконечником.

Этот вариант был изобретён во время войны между Британией и Эфиопией в 1867-1868 годах. Заслуга его создания принадлежит инженеру Нортону. Такой колодец предназначался для снабжения водой британских войск во время передвижения в условиях пустыни. Конструкцию можно было легко поставить или перенести на новое место при необходимости.


Процесс монтажа скважины «иглы» Источник unipump.ru

Плюсы и минусы абиссинской скважины:

  • При установке такого варианта нет необходимости использовать сложное оборудование. Для монтажа не требуется большого пространства. Рытьё такого колодца не требует значительных затрат.
  • Недостатком является ограничение по глубине залегания водоносного слоя. Этот колодец не может подавать воду с большой глубины. Для того, чтобы проложить скважину, необходимо, чтобы земля в месте установки была относительно мягкой.


Бурение абиссинской скважины на садовом участке Источник unipump.ru Поскольку в большинстве случаев водоносный слой располагается достаточно близко к поверхности, абиссинский колодец способен в достаточной степени обеспечить водоснабжение дачи или частного дома. При интенсивном использовании воды можно поставить на участке ещё один.


Сравнение скважин на воду Источник yandex.net

Обустройство скважины и раскачка

После того как нужная глубина достигнута, начинается следующий этап – обустройство. В готовую скважину спускают фильтровую колонку, состоящую из трубы, отстойника и фильтра. Его можно сделать своими руками из фильтрационной сетки, перфорации и обсадной трубы или использовать готовый, купленный в магазине противопесочный фильтр для погружного насоса.

Процесс обустройства скважины

Для укрепления трубы, пространство за ней засыпают щебнем 5-миллиметровой фракции или крупнозернистым песком. Засыпка должна быть выше уровня фильтра. Фильтр – важнейший элемент любой скважины. Главная функция фильтра – защита от песка и крупных примесей. Параллельно с засыпкой проводят закачку воды в трубу с герметичным верхним концом. Эта манипуляция помогает промыть затрубье и фильтр. После промывания образуется естественная преграда для крупных примесей. Желонирование скважины насадкой-желонкой или шнековым насосом означает, что из свежей скважины откачивают воду до тех пор, пока вода не станет чистой и прозрачной. Этот этап называют раскачка. Для нее чаще всего пользуются электрическим центробежным насосом. Преимущество этого механизма в том, что он может перекачивать жидкие среды повышенной плотности. Обычный бытовой насос тоже допустим, но он потребует больше усилий и времени. При проблемах с подачей электроэнергии, возможно использовать ручной насос.

Труба для скважины

После прокачки на страховочном тросе на глубину опускают насос (см. картинку выше). К нему подключают водопроводную трубу или шланг, диаметром 25 или 50 мм. Выбор диаметра зависит возможностей скважины – количества воды, которую можно выкачать из скважины за определенный промежуток времени.

Если применяется металлическая труба, насос не фиксируется. Вместо этого, к трубе прикрепляется водонепроницаемый кабель, идущий от насоса.

Образец насоса для скважины

Преимущества использования скважины-иглы

  1. Простота конструкции и невысокий ценовой уровень.
  2. Возможность установки без нарушения ландшафта участка.
  3. Не используется крупногабаритная техника.
  4. Возможность установки насоса внутри помещения или прямо на участке.
  5. Для бурения нужно максимум 10 часов рабочего времени.
  6. Установка качественного фильтра предотвращает заиливание скважины.
  7. Закрытая система не позволяет попадать в колодец загрязнениям.
  8. Высокое качество добываемой воды.
  9. Возможность обеспечения постоянной подачи воды в нужных объемах.
  10. При необходимости колодец можно демонтировать и установить в другом месте.

Забивание абиссинского колодца своими руками: порядок работ

Перед началом забивки колодца определите глубину водоносного слоя

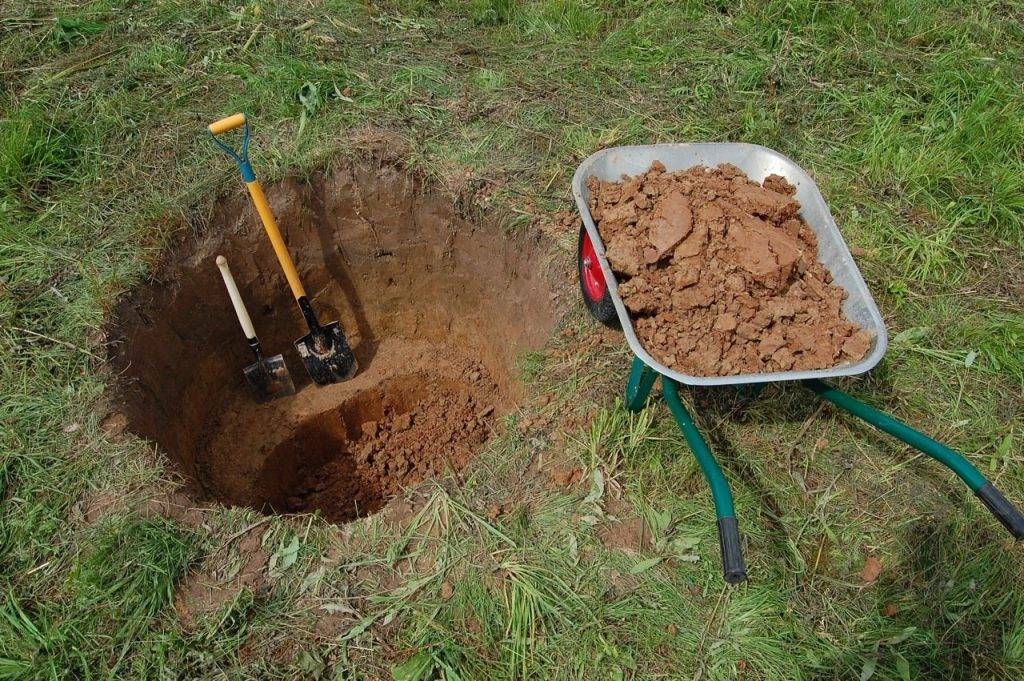

На выбранном месте выройте яму глубиной примерно в 1 м. Если колодец будет находиться в подвале дома, то яму можно и не выкапывать. Затем при помощи садового бура выньте из скважины верхний слой грунта.

Перед бурением скважины выкопайте яму глубиной до 1 м

Забивайте в землю трубу одним из выбранных способов или используйте бур. Постепенно наращивайте основную трубу дополнительными отрезками, чтобы достичь нужной глубины забивания.

Для создания колодца проще всего использовать ручной бур

Как только скважина дойдёт до водоносного слоя, пустите через неё воду под высоким давлением, чтобы промыть фильтр от земли. После этого установите в колодец поршневой насос и удалите всю мутную воду.

Абиссинский колодец нужно промывать, пока вода не станет чистой

Чтобы в колодец не попадали стоки, осадки и прочие загрязнения, забетонируйте пространство вокруг него цементным раствором. Если нужно, вы также можете подключить абиссинскую скважину к системе водоснабжения дома.

Забетонируйте или закройте камнями площадку вокруг скважины-иглы

Для создания скважины-иглы можно использовать ручной самодельный бур, работать с ним будет проще и быстрее, чем забивать скважину штангой или бабкой. Ширина бура должна быть такой же, каким будет диаметр будущей скважины. В процессе работы бур постепенно наращивают дополнительными штангами, соединяя их между собой муфтами. На верхний конец штанги прикрепляют ворот и начинают бурение.

По мере продвижения вглубь почвы, бур периодически поднимают, чтобы очистить его от набранной породы. Если абиссинская скважина имеет значительную глубину, для извлечения бура пользуются лебёдкой.

Соображения напоследок

Питьевая вода – один из самых дефицитных ресурсов в теперешнем мире. Закон о недрах РФ в отношении нее уникален, такой свободы водопользования, пожалуй, больше нигде и нет.

Массовое распространение абиссинских колодцев уже обратило на себя внимание законодателей, и государственное регулирование их использования со временем неизбежно грядет. Поэтому, если нужна вода, забивайте, пока можно просто так

Потом волей-неволей узаконят.

***

2012-2020 Вопрос-Ремонт.ру

cope itemtype=”https://schema.org/Article” data-nonce=”1b3d9bac74″>

(1 оценок, среднее: 5,00 из 5)

cope itemtype=”https://schema.org/Organization”>

В чем преимущество абиссинской скважины

Достоинства сооружения очевидны:

  1. Невысокая стоимость. При наличии помощника систему несложно соорудить своими руками. Оборудование, оснастку легко найти дома, купить на ближайшем рынке или в строительном магазине.
  2. Оперативность сооружения. В среднем скважина начинает работать через 5-6 часов. Начав работы с утра, к вечеру хозяин получит много чистой и свежей воды.
  3. Простота и компактные габариты системы. Скважину типа «игла» можно пробить в доме, в том числе в подполе, гараже, укромном уголке участка или рядом с баней.
  4. Легкость в изготовлении. Для пробивания скважины не нужна тяжелая техника, габаритные устройства.
  5. Длительный срок эксплуатации. Многое зависит от дебита водного пласта, правильного использования, консервации на нерабочий сезон и пр. Но если все этапы сооружения продуманы, скважина обеспечит водой в течение десятков лет.

Главные плюсы – можно обойтись своими силами и пробурить скважину на обустроенном участке

Абиссинская скважина – быстро, просто и выгодно

Как устроен фильтр скважины-иглы

Самый первый и важный элемент скважины-иглы – фильтр. Он изготавливается следующим образом: берется отрезок трубы блинной 1,2-2 метра, размечается метровый отрезок под будущий фильтр. На этом отрезке насверливаются отверстия диаметром около 8-10 мм в шахматном порядке, чтобы не ослабить трубу. На конце трубы возле фильтра приваривается стальной конус, который облегчит прохождение трубы в грунте по принципу копья.

Следующий шаг – выполнить подмотку под фильтр. Задача подмотки – создать зазор между трубой и фильтрующей сеткой, которая монтируется поверх подмотки. Без подмотки всасывание воды в каждое отверстие трубы-фильтра производилось бы только через участок сетки непосредственно над отверстием. С подмоткой вода будет всасываться с гораздо большей поверхности сетки в созданный зазор, а потом – в отверстия на трубе. Таким образом, выполнив подмотку, мы существенно увеличиваем дебит скважины. Подмотка выполняется обычно из проволоки того же материала, что и фильтрующая сетка – к примеру, нержавейка к нержавейке, чтобы избежать формирования гальванической пары. В помощь Вам при выборе — таблица совместимости металлов:

При сборке фильтра обратите особое внимание на совместимость металлов: некоторые из них создают гальваническую пару, и при соприкосновении в результате химической реакции быстро разрушаются. К примеру, сделав подмотку на трубу алюминиевой проволокой, а сверху закрепив латунную сетку, через несколько месяцев Вы получите дырки в местах касания этих несовместимых металлов

Поэтому в большинстве случаев проволока и сетка берутся из нержавеющей стали, т.к. достать эти материалы легко.
