Делаем запор для ворот своими руками

Различные запоры на ворота

Практически на каждой калитке и створке дома или коттеджа стоит запор для ворот, причем это далеко не декоративная вещь. Частные владения неустанно требуют к себе мужского внимания, и для хозяина всегда найдется над чем поработать. Визитной карточкой каждого дома являются его входные ворота, и не стоит пренебрегать внешним видом этого элемента ограждения. К тому же ворота несут в себе функции безопасности, оберегая жилище от непрошеных визитеров.

Конструкция простого запора для ворот

Очень важно, чтобы ворота были не только красивыми, но и достаточно надежными. Именно для этого и существуют многочисленные запоры, не позволяющие незванным гостям проникнуть на частную территорию. Ими можно оборудовать не только массивные гаражные ворота и тяжелые двери, но и небольшие калитки, использование которых порой намного легче, чем открытие тяжелых створок на воротах и дверях

Запорные устройства для ворот и калиток не обязательно приобретать в хозяйственном магазине. Их возможно смастерить самим

Ими можно оборудовать не только массивные гаражные ворота и тяжелые двери, но и небольшие калитки, использование которых порой намного легче, чем открытие тяжелых створок на воротах и дверях. Запорные устройства для ворот и калиток не обязательно приобретать в хозяйственном магазине. Их возможно смастерить самим.

Наиболее удачные варианты запоров на гаражные ворота

Из всевозможных конструкций запоров наименее надежными являются щеколды и шпингалеты. Устройство такого механизма до примитивности простое. По сути, это металлический стержень в стальной обойме. При перемещении стержня с помощью бокового рычага край запирающего элемента входит в гнездо на соседней створке и блокирует перемещение ворот. Установить его на ворота своими руками можно за пять минут, но стойкость его к взлому крайне низкая, прежде всего из-за слабого корпуса обоймы.

Если необходим по- настоящему мощный гаражный фиксатор, стоит воспользоваться одной из нижеприведенных конструкций:

  1. Фляжный запор для гаражных ворот;
  2. Поворотный стоечный механизм;
  3. Запор- вертушка;
  4. Засовы на сварной раме.

Совет! Каждый вариант по-своему удобен в работе, но требует тщательного ухода и смазки механизма.

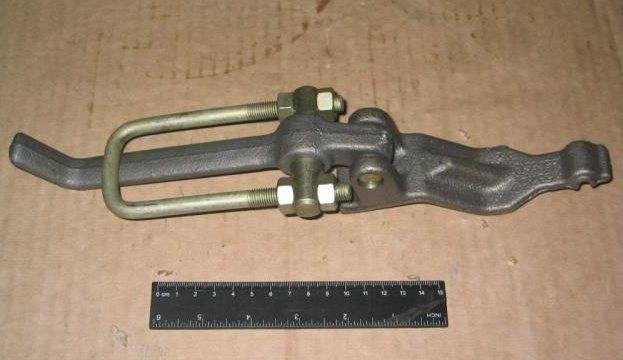

Фляжные системы запора

Конструктивно фляжный запор представляет собой два элемента – рычаг с крюком и фиксирующую петлю. Рычаг устанавливается на створку ворот или на дверь, при закрытии достаточно одеть петлю на зацеп и перекинуть рычаг до упора. Таким образом, выбирается зазор, и створка гаража плотно притягивается к раме ворот. Увидеть работу запора на практике можно из видео:

В закрытом положении любые усилия на вскрытие створки воспринимаются толстой петлей- крючком фляжного механизма, чтобы оборвать такое крепление, потребуется усилие более чем в несколько тысяч килограмм.

Кроме того, фляжный вариант гаражного запорного устройства абсолютно не чувствителен к засорению и загрязнению. Сделать и установить на ворота своими руками такой механизм не составляет особого труда.

Поворотные стоечные запоры

Не менее надежным считается эксцентриковый или поворотный запор, изготавливающийся в виде вертикальной трубчатой стойки, закрепленной на створке ворот в четырех опорных обоймах. В центральной части к стойке крепится рычаг, с помощью которого трубу стойки можно проворачивать вокруг вертикальной оси. Для удобства рычаг выполняется на болтовом соединении, что дает возможность и складывать его, опуская вниз.

На верхнем и нижнем конце трубы наваривают массивный крюк- зацеп. На пороге и на верхней балке рамы гаражных ворот устанавливают толстые и короткие цилиндры. При повороте трубчатой стойки крюк проворачивается вокруг вертикальной оси и входит в зацепление с цилиндром в верхней и нижней части ворот.

Прочность механизма не уступает фляжной схеме, но более сложный вариант в изготовлении своими руками, требует использования легированных сталей и высококачественной сварки.

Запорная вертушка и стержневые фиксаторы

Двадцать лет назад среди владельцев гаражей очень популярной была конструкция запора в виде вертушки или поворотной стальной рейки, установленной на одной из створок. Чтобы изготовить такой запор, требовалось приварить ось вращения на одной из створок ворот и сделать два упора для фиксации запорного элемента в закрытом состоянии, чаще всего использовались два обрезка стального уголка.

Чтобы закрыть механизм, достаточно было провернуть запорную рамку вокруг горизонтальной оси. Простое и относительно надежное устройство сделало подобную конструкцию одним из самых популярных вариантов среди автолюбителей. Долгое время считалось, что открыть ее снаружи невозможно.

Самыми простыми схемами были и долго еще останутся вертикальные фиксаторы, устанавливаемые в верхней и нижней части одной из створок. Такая схема очень проста в изготовлении, для надежной работы и запирания дверей, в верхней и нижней балке рамы ворот потребуется установить специальные гильзы или обрезки труб. Со временем внутри гильз скапливается грязь, а зимой – замерзший конденсат, поэтому требуется периодическая очистка и продувка крепления.

Засов с запорным механизмом

Этот вариант считается идеальным для высоких железных врат. Изготавливают засов с запорным механизмом следующим образом:

  1. Вверху коробки приваривают кусок арматуры диаметром 15 см (так называемый палец). В ходе эксплуатации за него будет заходить другой изогнутый палец, зафиксированный анкерным стержнем.
  2. Сам анкерный стержень крепят на кусок трубы подходящего диаметра. Еще один кусок позиционируют ниже центральной точки. После фиксации стержня дно нижней трубочки заваривают, после чего проверяют вращение анкера.
  3. В анкерном стержне пропиливают болгаркой отверстие и вставляют калёную железную пластину, производя закрепление болтом. На втором полотне делают крючок, за который при закрытии ворот будет уходить пластина.

Что можно сделать самому

Любая защитная система, изготовленная самостоятельно, имеет свои преимущества: позволяет изготовить конструкцию, которая уже не производится, а ещё сэкономить время и деньги. Предлагаем детальные инструкции по изготовлению запоров для гаражей своими руками, чтобы Вы смогли выбрать наиболее подходящий вариант.

Самым простым в создании замков станет проверенная годами вертушка. Найти её в продаже крайне проблематично. Если коротко – это зафиксированная сквозным болтом планка, при запирании она проворачивается вокруг горизонтальной оси и укладывается в пазы.

Вертушка закрывается только изнутри и обеспечивает плотное прилегание створок распашных ворот.

Из материалов Вам понадобятся металлическая планка или брус (оптимальная толщина – 50 мм, длина – две трети ширины ворот).

  1. Фиксируем брус по центру ворот, к краю одной из створок, закрепляем сквозным болтом (10- или 12-мм) и насаждаем на него шайбы.
  2. Устанавливаем несколько петель для запора вверху и внизу, что позволит открывать двери вращательным движением.

Не будет лишним обработать материалы для замка антикоррозийным составом для сохранения механизма при непогоде и осадках.

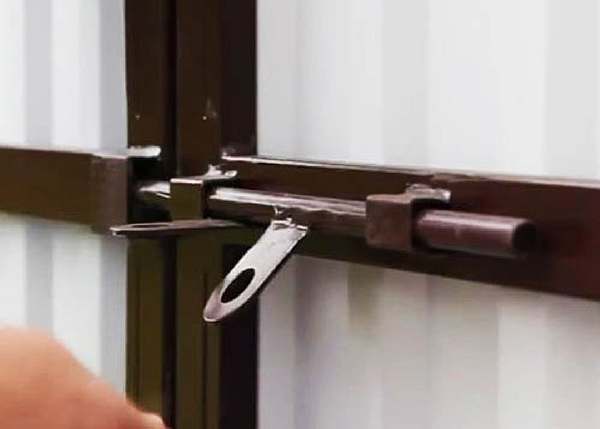

Горизонтальный ригель

Другими словами – шпингалет. Данный тип зачастую используется для въездных ворот. К сожалению, он не создаст плотного прилегания створок, тем не менее, всё же остается надёжной и прочной системой.

Создание запорного устройства:

  1. Загибаем отрезок арматуры (диаметр – 20 мм) в форме буквы Г либо привариваем ручку.
  2. Монтируем на створках отрезки трубы, кольца или петли.
  3. К противоположной створке крепим трубку (диаметр – чуть больше 20 мм) для плотной фиксации отрезка.

Резьбовой запорный механизм

Чтобы сделать запоры на гаражные ворота данного типа, потребуется металлическая планка. Длина материала должна превышать длину створок. С одной стороны устанавливаем планку на отдельное ушко на стене.

В конце другой стороны нужно создать в рейке отверстие для болта. В стенном или воротном отверстии делаем резьбу. Поверх неё для большей защиты механизма крепится металлический кожух.

Защитный вертикальный засов

Устанавливаем конструкцию на раме, ближе к краю створки крепится рычаг. Основной материал – профильная труба или металлический уголок. Для засова нужно несколько отрезков трубы приварить к раме и сделать в ней отверстия для фиксации створки.

Необходим и фиксатор для закрепления самого замка. Этому поспособствует выступ для рычага запора.

При создании отверстия учитывайте все параметры ворот – длину, высоту и вес.

Электромеханический замок

Для самостоятельного создания комбинированной электромеханической конструкции используют уже упоминаемый нами сувальдный механизм. Из замка вынимают пластины с фигурными вырезами, меняют на направляющую и крепят к ригелям. Для них делают отверстие в торце второй створки ворот (менее зафиксированной).

На месте крепления приваривают уголки, а в дальнейшем устанавливают замок. Подводом источника питания выступают аккумулятор или блок питания. Этот тип замков достаточно затратный. Не забывайте также, что без электроэнергии в гараже он не будет функционировать.

Безопасность автомобиля – прежде всего. Мы подобрали информацию о конструкциях, типах и работе механизмов дополнительных гаражных замков; собрали материал о том, как создать запоры для охраны гаражей своими руками. Всё, чтобы гараж стал крепостью для железного коня.

Надеемся, мы внесли вклад в защиту вашего автомобиля от злоумышленников. Будем рады комментариям и распространению нашей информации.

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Для закрытия калитки, в основном, используются два вида замков — электромеханические и электромагнитные.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Вариант электромагнитного замка для сварных ворот

Рекомендуется как можно чаще менять комбинацию цифр для большей безопасности. К тому же со временем цифры начинают стираться, и определить, какие необходимо нажать для открытия замка, не составит труда.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Схема с размерами для изготовления самодельного засова на ворота

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

  • в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
  • крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
  • с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
  • расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
  • для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

  • к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
  • в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
  • в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

  • на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
  • с двух сторон трубы крепим два крюка;
  • к раме сверху и снизу привариваем два фиксатора для крюков;
  • при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Шпингалеты – просто и надежно

Минус такого запора в том, что он не обеспечивает плотное прилегание створок. Но такой тип задвижки надежен и долговечен, практически не ломается.

Шпингалет – это металлический стержень с упором, который ездит по рейке. Шпингалет стоит недорого, а простой механизм можно сварить из обычного железного прутка.

Как сделать простой шпингалет:

  • нужно два металлических прутка (диаметр больше 10 мм);
  • к пруту крепим ручку. Для горизонтального шпингалета ручку привариваем по центру прутка, для вертикального запора – сверху;
  • для паза нужна металлическая трубка, диаметром чуть больше прутка, чтобы он прочно фиксировался в трубке;
  • привариваем трубку к одной створке или к нижней раме ворот для вертикального шпингалета;
  • на другой створке крепим такую же трубку, меньшей длины. Тщательно меряем, чтобы трубки на створках были на одном уровне и пруток легко двигался и попадал в паз;
  • дополнительно, чтобы зафиксировать закрытый запор привариваем проушину, в которую надо вставить ручку прутка.

Вертикальные шпингалеты, приваренные на двух створках ворот, ближе к центру надежно фиксируют ворота. Можно трубу паз вкопать прямо в землю, так будет надежней и проще.

Совет. Для вертикального запора можно использовать мощные крючки. Надо будет только приварить проушину к нижней раме ворот и закрепить крючок на каждой створке. Располагать крючки тоже нужно ближе к соединению створок, так фиксация надежней, нет люфта.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

  • Самозакрывающаяся щеколда на калитку.
  • Запирающее устройство для калитки со щеколдой и верёвкой.
  • Пружинный запор.
  • Потайной замок.
  • Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

  1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
  2. Привариваем посередине сваркой к ней болт под крепление защёлки.
  3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
  4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
  5. Крепим к основной запирающей пластине ручку для открывания.
  6. Зафиксировать готовую щеколду на калиточной дверце.
  7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
  8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

  1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
  2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
  3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
  4. При монтаже двустороннего шпингалета делаем всё на пластине.
  5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
  6. Делаем крепление на калитке под запор.
  7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

  1. Обрезается кусок стального прута длиной 20–25 см.
  2. Согните его под прямым углом 5–10 см от края.
  3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
  4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
  5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
  6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
  7. Пластина, являющаяся основанием для механизма, приваривается к забору.
  8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Надежные варианты запорного механизма для ворот гаража

Самые удобные конструкции – на пружинах. Они прочно удерживают створки ворот и дверей. Такие конструкции запора можно устанавливать в любом месте – на раме створок ворот или на самом полотне дверей.

Запоры для гаражных ворот – основные виды конструкции:

  • горизонтальные запорные механизмы, которые могут устанавливаться по центру распашных ворот, либо сверху и снизу;
  • вертикальные запоры;
  • дополнительные запорные механизмы, которые обычно монтируют для удобства, а не для безопасности. Они просто не дают створкам распахнуться от порыва ветра или сквозняка.

Варианты удобных и надежных запорных механизмов для ворот гаража:

  • врезной замок;
  • сдвижной запор накладной для распашных ворот;
  • поворотный запор;
  • винтовой и ригельный механизм;
  • запор на ворота гаража с фиксацией. Фиксировать запор можно пазовым, поворотным или пружинным методом.

Выбор зависит только от личных предпочтений и финансовых возможностей. Аналоги некоторых дорогих механизмов вполне можно сделать в четыре раза дешевле своими руками.

Немного о врезных замках

Сувальдный механизм замка, который обеспечивает секретность, для гаража, особенно в северных регионах не рекомендуется. Часто пластины этого «тетриса» заклинивает, и открыть замок становится очень проблематично.

Простой и надежный механизм секретности, который подойдет для любого замка в гараже – реечная пара. На грани засова и на самом ключе нарезаем пилу (нужны угловые пазы и выступы). Когда ключ, похожий на сверло, вставляется и надавливается, то ворота легко открываются. Такой простой и надежный механизм можно установить даже на большой массивный запор.

Такая конструкция выдерживает любые морозы. Единственный минус – ключ слишком большой. Но ограничиваться только замком на ворота нельзя, нужны надежные боковые и центральные запоры на распашные ворота гаража.

Необходимые материалы и инструменты

Стандартные ворота изготавливают из профилированной трубы 60 х 30 мм и 30 х 20 мм или уголка №50, 60, 75. Иногда применяют швеллер № 40, 50. Цветной профнастил берут по площади створок так, чтобы меньше было соединений. Рассчитывают дополнительные укосы на полотнах, чтобы обеспечить жесткость. Для сварки берут электроды № 3, 4.

Инструменты для сборки распашных автоматических ворот своими руками:

  • сварка;
  • растворомешалка;
  • кельма, лопата, вера, носилки, лом;
  • рулетка 10 м, плотничный угольник, уровень, отвес, керн по железу;
  • шуруповерт, дрель;
  • молоток, гаечные ключи, плоскогубцы.

Для окраски понадобятся кисти и валик, можно применить краскопульт. Краску размешивают в специальной кювете. Используют масляные, акриловые, латексные и эмалевые составы, лак.

Автоматика для распашных ворот


Деревянные распашные ворота с автоматикой В продаже есть автоматика линейного вида, которая является самой распространенной, работает посредством изменения размеров штока. Помимо этого, есть подземная и рычажная разновидности.

Рычажное устройство представляет удлиненную рукоять, прикрепленную к двигателю-редуктору внизу конструкции. Рычаг нужен для передачи движения воротной створке. Его без проблем сочетают с железными, кирпичными и бетонными опорами.

Выбор материала распашных ворот


Ворота из сэндвич панелей Полотна собирают на каркасе, который зашивают различными материалами.

Для заполнения применяют:

  • сэндвич-панели с утеплением;
  • профлист крашеный, оцинкованный, с рисунком под дерево, кирпич, камень;
  • поликарбонат прозрачный и с оттенком, сотовый или сплошной;
  • дерево, панели ОСБ с восковой пропиткой и другие материалы.

Прозрачные и решетчатые заполнения выбирают, если нет задачи скрыть внутреннее пространство участка, глухие, наоборот, не допустят просмотров. Материал воротного каркаса и рамы створок подбирают по варианту окружающего забора или стены гаража.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

  • нет необходимости в настройке и обслуживании автоматики;
  • среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
  • можно установить автоматику: приводы, открывающие и закрывающие створки;
  • нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
  • возможность утепления створок и каркаса;
  • множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Шлагбаум для ворот гаража

Шлагбаум не обеспечивает плотного прилегания створок, но открыть ворота снаружи невозможно. Полосу делают из деревянного бруска или швеллера.

отверстие для поворотного болта (М10 или М12) сверлим на расстоянии 8 см от торца планки

Длина болта – учитываем толщину створки, толщину самой полосы запора и две шайбы, оставляем резьбу для закручивания гайки;
сверлим отверстие для болта в створке ворот, приложив полосу запора;
важно, чтобы болт, на котором крутится шлагбаум, имел широкую прочную шляпку, так как на нее приходится вся нагрузка и упор;
на двух створках крепим сваркой три паза захвата. Один паз на створке, где закрепили полосу шлагбаума, ближе к торцу, второй – напротив, на другой створки, тоже ближе к торцу створки, третий – в самом дальнем конце второй створки, чтобы в нее попадал конце полосы шлагбаума.

Дополнительно в последнем пазе можно сделать проушины для крепления навесного замка. На видео процесс понятен и прост в исполнении, нужна только сварка и несколько полос металла. https://www.youtube.com/watch?v=ir22ua7vpa8

Самозахлопывающаяся щеколда

Механизм самозахлопывающийся

Можно еще смастерить такую щеколду, которая будет сама защелкиваться. На дверце нужно установить ровную неподвижную металлическую планку. Когда калитка закрыта, рычаг зацепляется за эту пластинку. Сама щеколда закрепляется на один болтик. А другой болтик вкручивается рядом для того, чтобы ограничивать движение рычага. Чтобы открыть такую щеколду, достаточно нажать на рычаг, он освободит планку. Для закрытия калитки часто достаточно бывает просто толкнуть дверь, чтобы она захлопнулась.

Наиболее распространенными среди калиточных запоров считаются горизонтальные щеколды. Их прикрепляют на всех видах калиток. Такие запоры имеют простейшее устройство, состоящее из стержня, закрепляющего ушка и специального держателя. А принцип их работы аналогичен действию вертикальных запорных устройств. Есть разные типы накладных сдвижных запоров. Механизм таких щеколд легко прикрепляется к любому полотну. Плоская планка обеспечивает достаточную надежность запора. Его можно устанавливать как изнутри, так и извне. Для большего закрепления на механизм с внешней стороны можно надевать навесной замок, который устанавливается на специальные ушки.

Разновидности

Дифференциация запоров для ворот напоминает развернутую медицинскую классификацию, в которой отсутствует четкий способ выбора предпочтений и критериев из-за их огромного количества. Даже люди, которые занимаются розничной продажей запорных механизмов и фиксаторов, затрудняются в способе разграничения по существующим типам.

Самое простое – разделение на горизонтальные, вертикальные и дополнительные виды. Основное различие при этом ориентировано на направление запорного языка или более примитивные приспособления для хозпостроек, калиток, межкомнатных дверей. Это места, где вероятность проникновения чужого человека сводится к минимуму из-за существования основных, более надежных.

Засов с проушинами

Специалист, у которого в распоряжении склад со скобяным и замочным товаром, легко разграничит свой ассортимент на следующие категории:

  1. Специфические ангарные механизмы защиты, предназначенные для запирания массивных металлических дверей и ворот громадных габаритов, вес которых не может удержать ни одно стандартное устройство.
  2. Контейнерные – массивные и прочные запоры, нередко приобретаемые с целью придать максимальную надежность и предохранить от взлома встроенный гараж или усадьбу. Чаще их применяют для сдвижных, чем для распашных ворот.
  3. Простые засовы, задвижки, шпингалеты и крючки, основная функция которых не столько запорная, сколько фиксирующая или сдерживающая.
  4. Самые сложные устройства, типа электропривода или электронной автоматики с сигнализацией. Они редко удаются любителям-энтузиастам. Те, кто может себе позволить такую роскошь, покупают замки от Cisa, где даже есть контроль доступа на кнопочной панели, или автоматику от Nice.

Схема засова

Иногда встречается градация по виду, весу и функциональности для определенного материала. Например, модель запора для ворот из профнастила с пружиной, чтобы калитка или дверь самопроизвольно закрывалась. Вертикальные запоры могут разделяться по месту локализации – посередине, снизу или сверху. Также существуют горизонтальные, дифференцируемые по тому же отличительному признаку.

Чертеж горизонтального запора

Тип конструкции

Каждому владельцу земельного участка, гаража, контейнера или склада следует внимательно изучить типы запирающих конструкций. При этом необходимо учитывать не только надежность, но и способность уверенно противостоять взлому или грубой физической силе. Также можно приобрести ворота сразу в комплекте с запорным механизмом.

Что понадобится для работы: материалы и инструменты

Для строительства каркаса двустворчатых распашных ворот понадобится:

  • металлический профиль сечением 8х10 или 10х10 см с толщиной стенок около 0,7 см;
  • профильная труба 6х3х0,2 см;
  • швеллерная балка со стенками толщиной 14–16 см.

Профнастил — лёгкие металлические листы, покрытые специальными составами, которые позволяют существенно продлить срок службы материала и не нуждаются в дополнительной обработке и покраске — чаще всего используется для обшивки каркаса конструкции распашных ворот. Различают несколько марок:

  • С — это прочный и лёгкий лист, который изготавливается из оцинкованной стали и имеет небольшую высоту рёбер;
  • НС — имеет большую высоту гофры и высоту листа;
  • Н — тяжёлый лист, который имеет высокий уровень прочности и надёжности, используют для облицовки больших конструкций.

Обычно люди приобретают профлист марки С8 или С10, так как он считается наиболее лёгким и прочным. Цифра здесь обозначает глубину волны. Мастера рекомендуют использовать лист толщиной 0,4 мм: так ворота будут весить примерно 50 килограмм, для их установки не потребуется больших подъёмных устройств и механизмов.

Оптимальный вид профлистов для обшивки распашных ворот — материал марки С8 или С10

Для работы также необходим рубероид или другой гидроизоляционный материал, бетонный раствор и металлические уголки.

Расчёт материала

Для определения общей длины рамы выполняем действия:

  • ширину одной створки умножаем на 4;
  • высоту рамы умножаем на 6;
  • находим сумму полученных чисел.

Количество металлопрофиля рассчитываем так:

  • находим площадь одной створки (её ширину умножаем на высоту);
  • полученное значение умножаем на 2.

Если выбрать стандартную ширину и высоту створки (2 м), то понадобится 8 м2: два листа размером по 4 м2 для устройства двух створок.

Высота опорных столбов должна соответствовать высоте профлиста с учётом закапывания в землю, а это ещё плюс 50–70 сантиметров.

Инструменты

Для строительства распашных ворот понадобится:

  • бур, штыковая и совковая лопата;
  • дрель;
  • электрический шуруповёрт;
  • ножницы для металла;
  • угольник и уровень.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
