Замки для гаража с секретом своими руками

Преимущества замков сделанных своими руками

Как сделать самодельный подъемный кран своими руками

Производители предлагают на выбор навесные, накладные и вставные замки с разной степенью защиты. Все они имеют один недостаток: шаблонное производство облегчает поиск универсальной отмычки.

Знание слабого места стандартных конструкций облегчает злоумышленникам задачу – становится легче обойти защиту. Действительно надежные замки стоят недешево, и не все готовы тратить такие средства.

К преимуществам самодельных конструкций относится:

Экономия средств. Не нужно тратиться на дорогостоящие механизмы. Качественный замок можно сделать из подручных средств, желательно иметь в наличии (или одолжить) специальную технику для усложнения конструкции.
Защита. Открыть ворота классической отмычкой не получится. Не к каждому самодельному механизму ее получится найти. Иногда затраченное злоумышленником время не окупает себя.
Комбинирование. Можно создать целую систему из запоров. Открыть гараж станет намного сложнее. Иногда устанавливают сразу обычный и самодельный замок. Если злоумышленник вскроет обычный, но ворота не откроются, то он оставит их, и не будет тратить время на разгадывание секретного механизма.

Примечание

Для правильной работы замка направление вращения двигателя должно быть согласовано с направлением резьбы винта 5. Для правой резьбы, в фазе открытия замка, двигатель должен вращаться против часовой стрелки, если смотреть на него со стороны вала.

Часто покупной замок с обычным способом монтажа не отличается надежностью, поэтому многие автовладельцы стараются изготовить оригинальную модель самодельного замка для гаража своими руками.

Это простой способ обеспечить себе спокойный сон, ведь гараж, имущество внутри него будут защищены от злоумышленников. Как сделать запорный механизм самостоятельно, что для этого нужно, расскажет эта статья.

Вопрос защиты гаражной постройки от злоумышленников всегда стоит остро, и особенно для тех людей, кто водит новенькое авто престижной марки. Мошенники стараются заполучить именно такие автомобили, чтобы далее их перепродать. Обезопасить автодом от проникновения посторонних поможет самодельный замок с секретом.

Такие изделия отличаются простой конструкцией, открыть их поможет специальный ключ. Подобрать отмычку для вскрытия самодельного запорного механизма крайне сложно, ведь он создается по индивидуальному эскизу. Именно это качество является наиболее важным достоинством подобных механизмов.

Монтаж самодельных замков для гаража, изготовленных своими руками, осуществляется изнутри строения. По этой причине запорный механизм совершенно не заметен глазу постороннего человека. При таких условиях даже заядлый взломщик может замешкаться или вовсе передумать проникать внутри строения, ведь это потребует от него много сил и времени.

Процесс изготовления самодельных замков для гаража своими руками стоит начинать, если под рукой присутствуют качественные материалы, есть доступ к закалке стали, токарному, фрезерному станку. Тогда стоит сконструировать действительно долговечный, надежный винтовой замок.

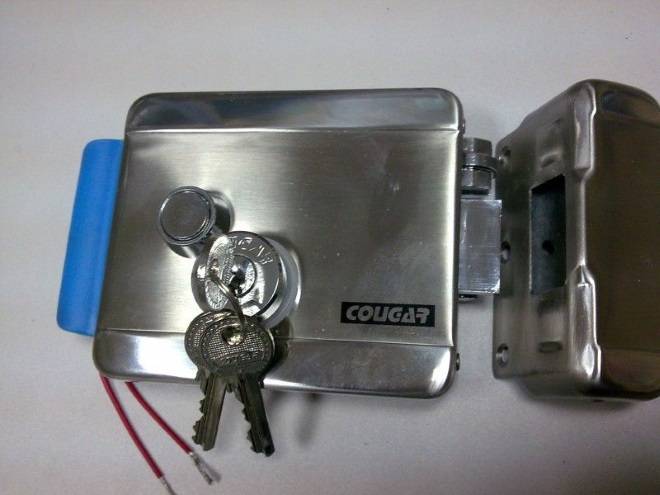

При наличии определенного рода навыков можно создать даже электрозамок. Но если подобных умений не достаточно, что можно пойти другим путем. Стоит переделать готовое изделие, модернизировав его определенным образом.

Доработка покупных замков

Но прежде, чем начать работу, стоит разобраться, какие существуют виды таких агрегатов. Рассмотрим классификацию изделий по специфике монтажа, представленную в таблице.

Вид	Достоинства	Как взломать
Навесные	Доступные по стоимости.	Не считаются чрезмерно надежными, потому как снять такой замок можно при помощи обычной ножовки по металлу. Ею просто срезаются петли агрегата, что не сопровождается шумом. Агрегаты такого типа сбиваются кувалдой даже при наличии очень хитрой конструкции.
Накладные	Обладают более высокой надежностью.	Для проникновения внутрь атводома можно открыть замок отмычкой, распилить засов электролобзиком за несколько минут или просто выбить двери.
Врезные	Характеризуются самым высоким уровнем надежности, так как после монтажа становятся единой частью дверного полотна.	Агрегаты можно открыть отмычкой или срезать их засов специальным инструментом.

Висячий замок на гаражные ворота.

Опишем способы доработки каждого типа:

Навесные. Оптимально дополнить ворота с таким запорным механизмом еще одним замком, сделанным самостоятельно. Подойдет скрытый электрозамок. Можно модернизировать обычное навесное изделие с одним штивтом, добавив в него еще один штифт с индивидуальным расположением пазов.
Накладные. Чтобы предотвратить риски взлома, стоит дополнить агрегат электрической схемой и сервомеханизмом. Механизм сработает лишь при условии поворота ключа внутри замка или откроется с помощью брелкового пульта. Система получится похожей на сигнализацию автомобиля.
Врезные. Можно доработать личинку такого замка, чтобы ключ был уникальным. Тогда подобрать отмычку для взлома будет сложно. Еще один путь модернизировать врезной замок – удлинить его засов.

На заметку! При переделке важно учитывать особенности конкретного вида, чтобы не сломать его, а усилить защитные качества запорного механизма. На первый взгляд замки, созданные руками умельцев, непременно получаться качественными

Но многие из них слишком просты, беззащитны перед взломщиками. К примеру, реечный запорный механизм с «секретным» ключом на самом деле не является качественным изделием

На первый взгляд замки, созданные руками умельцев, непременно получаться качественными. Но многие из них слишком просты, беззащитны перед взломщиками. К примеру, реечный запорный механизм с «секретным» ключом на самом деле не является качественным изделием.

Изюминкой механизма считают поворачивающуюся планку на ключе, длина которой «держится в секрете». Да, взломщик не знает длину этой детали, но он вполне сможет изготовить ее картонный аналог, который затем подрежет до тех пор, пока агрегат не начнет ее сминать. Придя на следующий раз, вор уже откроет гараж, возьмет из него все ценное.

Конструируем самодельный замок

Есть несколько типовых разновидностей запорных устройств, которые можно сконструировать своими руками. К ним относятся:

вертушка;
шпингалет;
запор для распашных ворот;
замок с падающим ключом.

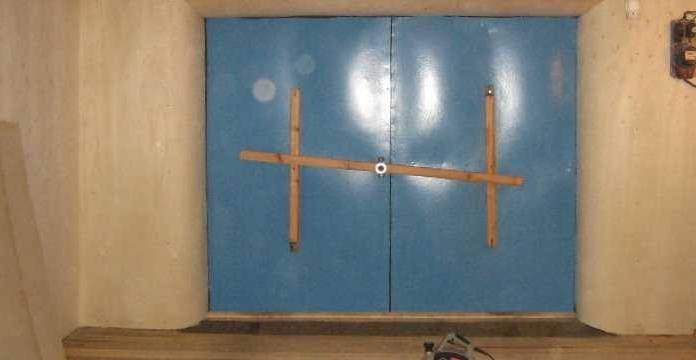

Вертушка

Простой запор, именуемый в народе «вертушка», часто используется для двустворчатых ворот гаражей и иных построек. Данную разновидность запора просто сконструировать своими руками. К достоинствам данного замка можно отнести прочность и простоту в эксплуатации.

Для работы понадобятся бруски из дерева толщиной примерно в 50 миллиметров и полосы из металла.

Способ работы «вертушки» необычайно прост – перекладина помещается по центру посредством сквозного болта. Она двигается вдоль брусков, которые выполнены в форме клина. В процессе закрытия створки упираются в дверной блок тесно друг к другу, вспомогательные засовы при этом не требуются. С улицы никаких деталей замка нет, поэтому его взлом не представляется возможным. Таким образом, снаружи гараж надежно защищен, а с внутренней стороны его легко открыть одним движением руки.

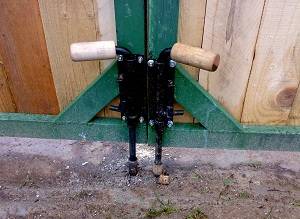

Шпингалет

Частенько для запора устанавливается простой шпингалет. Установка его не требует много времени и усилий. Но есть один минус – створки не прилегают плотно друг к другу, так что между ними может оставаться небольшое пространство. В остальном же, данная конструкция хоть и простая, но довольно надежная в эксплуатации.

Шпингалетом называется металлический стержень с упором, двигающимся в специально оборудованной для этого конструкции. Шпингалет можно как купить, так и сварить собственными руками.

Одной из распространенных конструкций является простейший засов из металлической полоски, которая двигается в приваренную металлическую петлю. Данные петли устанавливаются по краям створок. Также на одной стороне ворот устанавливается язычок, который будет плотно помещаться во вторую петлю

Для того чтобы обеспечить системе надежность, важно предусмотреть стопор, который будет выполнять двойную функцию. Таким образом, шпингалет можно сделать за короткий срок, не прилагая особых усилий

Запор для распашных ворот

Это сдвижные накладные устройства, которые привариваются к раме

Перед установкой важно определиться с местом и количеством замков. В случае, если ворота имеют две створки, данных конструкций понадобится две штуки по одной на каждую сторону

Важно предусмотреть при определении длины прута, что он должен не только удерживать ворота закрытыми, но и довольно глубоко входить в землю, что обеспечит надежность конструкции. Для углублений можно использовать бур для сада подходящего размера

А на раме створок необходимо приварить несколько железных колец, в которые можно будет вставить запор. В качестве опоры для ручки засова можно также приварить крюк небольшого размера

Для углублений можно использовать бур для сада подходящего размера. А на раме створок необходимо приварить несколько железных колец, в которые можно будет вставить запор. В качестве опоры для ручки засова можно также приварить крюк небольшого размера.

Замок с падающим ключом

в барабане замка установлен поперечный штифт

Помимо установки штифта в замок, на ключе делается соответствующая прорезь. Это значит, что любой другой ключ, полностью идентичный с оригиналом, не сможет открыть дверь без такой прорези и упрется в препятствие.

Для начала нужно достать запирающий узел и вытолкать барабан из его корпуса. Далее, в барабане необходимо просверлить место для штифта перпендикулярно плоскости вставляемого ключа. Диаметр сверла должен составлять полтора-два миллиметра. После данных манипуляций в сквозное отверстие помещается стержень из стали либо латуни

Важно, чтобы он плотно входил в отверстие. Выступающие части стержня нужно спилить

В итоге такой манипуляции в барабан сможет войти лишь ключ, имеющий продольную прорезь. Данный замок будет надежно противостоять как связкам обычных ключей, так и специальным отмычкам из проволоки либо другого материала.

При самодельной работе важно помнить, что барабан является достаточно хрупкой конструкцией, поэтому необдуманный удар не по стержню, а по боковой поверхности барабана способен вывести систему из строя. А сверлить удобнее всего, когда ключ уже в барабане, что позволит легко сделать нужную прорезь

К тому же такой замок вводит в заблуждение взломщиков, ведь такое с виду неприметное и простенькое устройство сообщает злоумышленникам, что внутри нет ничего ценного, в отличие от дорогостоящих замков.

Штамповка или самоделка

Выбор изготовителя замка на гаражные ворота встает перед всеми владельцами гаражных построек, и он достаточно небольшой. Вы либо выбираете заводское изделие, либо создаете уникальный, подходящий именно под ваш гараж механизм.

Не секрет, что многие автолюбители скорее купят данное изделие в магазине. Однако если покупать замок для гаража штамповочного варианта, уверенности в том, что воры не смогут подобрать к нему подходящую отмычку, нет. Кроме того, частенько и качество таких засовов хромает. Заводские затворные механизмы, имеющие соответствующее качество, гарантию, собранные в ручную, относят к изделиям достаточно высокой ценовой категории. Согласны ли вы платить такие средства?

Самодельный гаражный замок – гарантия того, что воры предпочтут не мучаться с разгадыванием конструкции и обойдут ваше гаражное помещение стороной. Если чертежи заводских изделий можно, при желании, найти в Интернете, то ручной вариант – уникален, и подобрать ключ к нему весьма проблематично.

О производителях: чья продукция лучше?

На российском рынке среди предпочтений — Super Lock (Израиль), KALE KILIT (Турция), KESO (Швейцар ия), Kerberos (Россия). В особом списке – марки замков ABUS (Германия), ABLOY (Финляндия), Cisa (Италия), Mottura (Италия), ATRA–DIERRE (Италия).

Краткие характеристики некоторых брендов и моделей: • Замки Super Lock — снабжены системой блокировки на случай попытки силового воздействия или удаления защитной накладки. В случае поломки личинка меняется быстро. • Замок KALE KILIT 252 врезного типа – рекомендуется для тяжелых бронированных дверей. Особую прочность придают три стальных хромированных ригеля диаметром 16 мм, вылет ригелей – 34 мм. Класс взломостойкости – четвертый. Корпус имеет дополнительную стальную защитную пластину. Секрет с трехшаговым механизмом,

KESO – Материал для запорных механизмов – твердосплавная сталь. Секретная часть представляет собой пиновый механизм. Качество подтверждено сертификатами VdS A и VdS B. (www.bars-x.ru/KESO.htm) • Kerberos («Керберос», РФ). Замок снабжен крышкой из бронированной стали Ц85 толщиной 4.6мм, что дает защиту от высверливания. Есть система антиотмычки и антифальсификации ключей. Производитель на сайте www.locks.ru сообщает о гарантии на всю продукцию на 100 лет.

самодельные замки (есть у кого нибудь идеи как сделать ?)

Часто реечные (и обратные тоже) гораздо успешней вскрываются отвёрткой, чем родным ключём.

Так однажды один мой сосед по гаражу с пеной у рта уверял слесарей с местного завода и по совместительству соседей-алкоголиков, что вскрыть невозможно… и невзначай оставил на столе поллитру.

Вскрыто (семь секунд), выпито, закрыто обратно — нам чужого не надо (кроме водки — она «сектор приз»)

Все претензии на следующее утро отметались просто — так его-же (замок) открыть невозможно…

Когда надоело менять личинки на Россельмашевском гаражном замке (зимой клинит/мёрзнет чем не поливай) я себе на гараж сделал очень простой механизм замка в качестве дополнительного, суть попытаюсь обьяснить на словах:

У меня поворотный цилиндрик оканчивается шестерёнкой и двигает рейку.

В принципе можно вместо шестерёнки к цилиндрику просто присобачить поворотный засов по подобию запоров деревянных оконных рам.

Поворотная часть представляет собой просто цилиндрик с внутренней резьбой на торце.

В резьбу вворачивается винт.

В завернутом состоянии винт прижимается шляпкой к торцу цилиндрика и может передавать момент от ключа на открывание замка.

В вывернутом состоянии винт упирается проточкой сверху шляпки в накладную шайбу.

По центру шайбы отверстие для ключа.

Ключ — цилиндр с эксцентричной выборкой/засверловкой примерно на полтела и соотношением диаметров примерно 1:2.

На шляпке винта ответная часть, сделанная зацело с винтом.

На конце ключа мощное кольцо с отверстием на случай усиления девайса воротком.

Сталь для винта и ключа бралась твёрденькая, но чтоб обработать можно было.

Всё предварительно вычерчивал в КАДе — крайне желательно, чтоб точки контакта эксцентрика и ключа были на максимально возможном диаметре и перпендикулярны нагрузке — и примерно равнопрочны боковины выборки ключа и эксцентрик.

По понятным причинам прочертёжку с размерами показывать на буду.

Работает механизм просто.

Нужно закрыть: ставим ключ и сначала вращаем на открывание притягивая тем самым винт/болт к цилиндру (если он уже затянут, то это делать не надо).

Врашаем на запирание замка и при запертом замке уже отвинчиваем болт от цилиндра и крутим до тех пор пока болт не упрётся своей головкой/проточкой в накладную шайбу и затагиваем в этом положении.

При открывании всё в обратном порядке + затягиваем винт/болт в цилиндру.

А ещё можно изобрести кучу вариаций с левыми и правыми резьбами и ключём, имеющем навинченную контрогайку для открывания.

Секретность всех подобных девайсов только в оригинальности конструкции, а взломозащищённость только в необходимости силовых открывающих ключей или другого силового вмешательства.

По крайней мере мой отвёрткой так просто не откроешь, а быстрей сломаешь отвёртку, или весь эксцентрик покоцаешь.

Можно конечно пластилином оттиск сделать и ключ повторить, но смысл, если у меня стоят ещё два замка совершенно другого типа.

А если целенаправленно — то вскроют всё, в том числе автогеном…

Чтоб такой замок не сыграл злую шутку с самим хозяином надо делать всё очень надёжно от поломок, и заранее продумать, как сами будете вскрывать в случае чего.

А самый простой замок наверно будет — завернуть через дверь типо автомобильную секретку в косяк.

Если секретку заглубить и секретка грамотная, то открыть без ключа будет весьма проблематично.Изменено 27 мая, 2009 пользователем Chernyshov

Принцип изготовления

Модель моей разработки имеет чувствительный механизм. Мы же делаем самодельный навесной замок, а не заводского производства. Поэтому не будем «заморачиваться» по поводу допусков. Обрабатываем и подгоняем детали в обычной мастерской, которая наверняка имеется в частном доме.

Чтобы изготовить уникальную конструкцию, нужен стальной круглый прут D 10 мм. От него отрезается кусок длиной 16,2 см для изготовления дужки, на которой делается фаска с двумя проточками. Заготовке придаём овальную форму любым рычагом. Если нет готовой формы, то для удобства сгибания можно приварить на конец рычага гайку или сделать ушко.

На станке вытачиваем из бронзы две втулки, а из стали получаем два штифта. Далее приступаем к заготовке корпуса. Многие люди, наверно, думают, что невозможно навесной замок сделать своими руками. Уверяю вас, что это вполне доступно любому мужчине, мало-мальски разбирающегося в «железках» и имеющего токарный станок.

Особенности подгонки деталей

Продолжаем колдовать над заготовками. Не пугайтесь экспериментировать, действуйте уверенно. От вашего упорства и позитивного настроения зависит конечный результат выполненной работы. Для корпуса лучше использовать бронзу, хорошо ведёт себя дюралюминий или латунь. Это податливый и в тоже время прочный материал. Просверливаем под втулки два отверстия по 6 миллиметров. Вставляем их на одном уровне, отмериваем 0,8 см от лобовой части и сверлим сквозной проход «С» длиной 1 см для удлиненного конца дуговой основы. Помечаем обе втулки и вынимаем их из корпуса.

Основная часть запорной дуги вставляется в корпусное отверстие так, чтобы короткая основа упёрлась в него, окончание дужки стёсываем. О центр глухого отверстия отмеряем 6 мм и обозначаем буквой «а».

Штифты вворачиваем в обе втулки до стопора. Потом их вывёртываем на высоту не менее 4 мм, чтобы начать процесс фиксации дужкой по меткам «левая», «правая». Зафиксированные части прочно устанавливаем в сквозном проёме для возможности сверления ранее отмеченного отверстия «Г» глубиной 21 мм и D 10 мм. Проверку точности осуществляем введением короткой стороны дужки в щель. Если нужно, то дорабатываем основу.

Снова разбираем все составляющие самодельного навесного замка. Следующим этапом идёт пропиливание шлиц под отвёртку-ключ ножовочным полотном. Зубья должны иметь сошлифовочный развод для выполнения точности работы. Выставляем углубления в одинаковое положение, собираем основу без ввода короткого конца дужки в корпус. Следим, чтобы проточка длинного конца точно совмещалась с втулочными отверстиями. Штифтовое осевое перемещение проверяем через готовые углубления при помощи отвёртки, Диаметр стержня которой должен быть 3 мм. Если есть неточность, то штифты немного отшлифовываем.

Введение кода

Далее приступаем к составлению секретного кода. Это самый главный момент сборки, требующий точности исполнения. Вводим первый штифт до конца, выворачиваем и совмещаем паз с отверстием в заготовке. Запоминаем количество полуоборотов, отмечая для себя в блокноте. Данное число будет кодом «Открыто» у первой позиции. Делаем на ключе и торцовой части корпуса специальные сечки, чтобы отпирать замок. Проверяем выполненные действия ключом наугад, отсчитывая кодовое количество оборотов. При несоответствии, доводим отвёрткой до сочетания меток.

Чтобы создать и проверить код второй втулки, проводим аналогичные мероприятия. После завершения настройки вынимаем дужку из основания, внизу сверлим сквозное отверстие глубиной 10 мм, D 12 mm. На коротком конце дуги делаем пазы полукруглой формы. Для прочности дуговую часть закаливаем и оксидируем.

Наступил решающий момент сборки навесного замка. Все подготовленные детали точно по описанию собираются в корпус. На длинном конце дуги в выточку вставляется проволочное стопорное кольцо, предварительно обточенное для свободного прохода. Смазываем и проверяем новую модель в работе.

Если требуется изготовить несколько подобных замков, то лучше использовать универсальный кондуктор-отправку, чтобы исключить дополнительную разметку. Процесс подготовки и сборки включает такую же последовательность, что и в первой модели. На станке зажимается корпус, делается отверстие глубиной 56 мм и D 6 мм, кондуктор переворачивается, и операция со второй втулкой проводится аналогичным образом. Те же диаметры отверстий и их глубина.

Сборка и наладка осуществляется по изготовлению, описанному выше. Чертежи с обозначениями прилагаются ниже.

Изучаем классификацию

В целом самодельные замки на гараж можно разделить на две большие группы – самостоятельно изготовленные и переделанные. Самостоятельное изготовление запоров целесообразно при наличии соответствующих составляющих: качественных материалов, оборудования (фрезерного, токарного станков), оборудования для закалки стали. Не мало важным будет и опыт работы с металлом. Иначе, даже самый оригинальный запор будет легко открыт.
Оптимальным вариантом будет переделывание купленных замков, либо отдельных составляющих. Такой способ позволит обойтись без специального оборудования, при этом создать единичный вариант запора.

По конструкции затворные механизмы в гараж делятся на:

врезные;
навесные;
накладные;
реечными;
вертушка;
комбинированными.

Каждый вид имеет свои положительные и негативные стороны, которые следует учитывать во время выбора.

Замки навесные

Навесной замок

Данный вид относят к наиболее старым и, к сожалению, ненадежным типам запоров. Не смотря на то, что для их изготовления рекомендуют использовать закаленную сталь, такой замок легко сбивается молотком или кувалдой, поскольку весь механизм находится снаружи. К тому же, петли устройства можно тихо распилить ножовкой по металлу.

Запоры врезные

Врезной замок

Установка этого типа запоров в гараж достаточно проблематична, а для воров взломать такой замок не составляет больших проблем. Дверь просто выбивается или открывается подобранной отмычкой. Бывалые автолюбители рекомендуют использовать этот вид запора, как дополнение к основному затворному механизму.
