Разновидности систем вентиляции
Вентиляционные системы разделяют на виды:
Естественная. Предусматривается при проектировании и обустраивается при строительстве, в процессе эксплуатации через специальные вентиляционные шахты из помещения выводится спертый воздух, при этом обязательно должен быть приток свежих воздушных потоков сквозь отверстия, предусмотренные в дверях ванной.
Чтобы проверить эффективность работы вашей вытяжки, проведите следующий опыт. Создайте сквозняк и поднесите лист бумаги к вытяжному отверстию, если лист прилип – вытяжка в порядке, если нет – нужно принять срочные меры по её ремонту или использовать второй вид вентиляции.
3 Технические характеристики
Одной из необходимых технических характеристик при выборе является диаметр устройства. Эти данные должны быть известны до покупки. Если модель немного меньше нужной ширины полости, то здесь ничего страшного нет. А если наоборот — больше, то придётся проделывать дополнительные работы по подготовке места под установку.
Производительности должно хватать для полноценной работы вентиляционной системы. Если конкретизировать, то за 1 час устройство должно перекачивать до 8−9 объёмов помещения. В связи с тем, что квадратура санузла, как правило, небольшая, то и покупать вентиляторы со слишком большой мощностью нет смысла.
Материал изготовления — пластик. Бытовые вентиляторы для ванных комнат и санузлов производятся из полимеров. Это связано с дешевизной производства. Но не стоит думать, что оборудование из пластика не будет иметь достаточной прочности. Современное производство находится на довольно высоком уровне в техническом плане
Единственное, на что стоит обратить внимание — качество. Хорошие изделия не будут иметь неровных швов, поверхностей, изъянов и т
п.
Громкость работы тоже нужно учитывать. Она должна быть не более 35 дБ. Хотя сегодня очень редко можно встретить такие модели. Как правило, большинство изделий хороших производителей практически не издают никакого шума.
Крепление для вентилятора можно выбирать из двух возможных вариантов — на подшипниках или втулках. Вариант на подшипниках лучше, поскольку устройство будет намного дольше работать.
Какие виды вентиляции существуют?
Вытяжки для ванной и туалета можно разделить на две группы в зависимости от принципа их работы:
- Естественная вентиляция встречается в большинстве домов советской постройки и является самой распространенной. Такая система отличается простотой, для ее работы не нужен вентилятор, и она практически не нуждается в обслуживании. Воздух вытягивается за счет разности давления в квартире и вне ее, обусловленной различной температурой воздуха. Но в жаркую погоду эффективность такой вытяжки падает, возможен даже эффект обратной тяги. Поэтому жители многоквартирных домов часто вынуждены модифицировать ее своими руками, например, оснащать отверстие воздуховода специальным клапаном.
- Принудительная вентиляция осуществляется за счет установки в вытяжку вентиляторов или других приборов. Как правило, принудительная вентиляция совмещается с естественной. В большинстве случаев эта система функционирует не постоянно, а в определенные промежутки времени, которые зависят от характеристик устанавливаемых устройств или режима работы, выбранного потребителем. Монтаж принудительной вентиляции требует прокладки дополнительной электрической проводки в ванной комнате или туалете для подключения вентиляторов или других устройств. Поэтому ее монтаж целесообразно приурочить к ремонту. Кроме того, такая вытяжка требует периодического обслуживания для обеспечения эффективной бесперебойной работы.
Подготовка места под вытяжной вентилятор
Перед монтажом предстоит провести ряд подготовительных работ. В первую очередь необходимо проверить, насколько нормально функционирует вентиляционный канал, поднеся подожженную спичку или свечу к входному отверстию. Пламя должно наклониться под углом в сторону решетки.
Если зажженное пламя указывает, что вентиляционный канал засорен, надо срочно принять меры и прочистить устройство перед установкой вытяжки
Если диаметр отверстия вентканала больше сечения вентилятора, тогда можно вставить пластиковую или гофрированную трубу нужного диаметра, а пустоты заделать монтажной пеной, срезав ее излишки острым ножом после схватывания раствора.
В случае, отверстие на входе в шахту имеет меньший диаметр, его расширяют при помощи перфоратора.
Правильная и грамотная установка вентиляционной системы
После установки вентилятора в ванной или туалете получают вытяжную вентиляцию, которая работает только на отток воздуха. Для того чтобы она была приточно-вытяжной, необходимо обеспечить забор свежего воздуха. Это можно сделать только одним способом: при установке двери предусмотреть под ней небольшую щель. В этом случае становится возможной быстрая замена воздуха.
Еще один важный момент, на который необходимо обратить внимание перед началом работ, – наличие тяги в вентиляционном канале. Если она слабая или вовсе отсутствует, можно заподозрить засорение или обрушение шахты. В этом случае придется провести комплекс работ по ее очистке или восстановлению
Обеспечив эти два важных условия, приступают к монтажу вытяжного устройства
В этом случае придется провести комплекс работ по ее очистке или восстановлению. Обеспечив эти два важных условия, приступают к монтажу вытяжного устройства.
Выбор схемы подключения к электричеству
Первый этап монтажных работ – прокладка электропроводки. Возможны несколько способов подключения вытяжки к сети.
- Прибор присоединяют к цепи источников освещения, и он будет включаться вместе с ними.
- Устанавливают двухклавишный выключатель, одна кнопка которого будет подавать питание на вытяжку, вторая – на приборы освещения.
- К вентканалу ведут отдельную линию проводки для автоматического включения посредством датчика движения или программирования прибора. Также возможно механическое включение с помощью шнура (если он предусмотрен в данной модели)
Монтаж проводки рекомендуется выполнять не с помощью привычных скруток, а с применением клеммных колодок.
Монтаж вентилятора
- Шаг 1. Убеждаются в том, что сечение патрубка соответствует сечению канала.
- Шаг 2. Устанавливают в проем воздуховод. Так называется пластиковая трубка, которая входит в комплектацию большинства моделей вытяжек. Если такой трубы нет, берут отрезок серой вентиляционной. Его длина должна на 5-10 мм превышать длину патрубка.
- Шаг 3. Закрепляют воздуховод в проеме, заполняя пустоты вокруг него монтажной пеной.
- Шаг 4. Устанавливают вытяжку. Если воздуховод шире патрубка, на него надевают уплотнительное кольцо из мягкой резины.
- Шаг 5. Подключают прибор к проводам электросети.
- Шаг 6. Устанавливают лицевую панель. Если предусмотрены отверстия под саморезы, вкручивают их. Если панель без отверстий, защелкивают ее или дополнительно крепят к стене на герметик или жидкие гвозди.
С помощью предоставленной информации можно выполнить весь комплекс работ по устройству вентиляции в туалете и ванной комнате: высчитать производительность и выбрать модель, провести проводку и подключить вентилятор. При этом не только экономят на оплате услуг специалистов, но и получают полезный опыт.
Особенности монтажа вытяжки
Прежде чем приступать к монтажу вентиляционной системы в ванной или туалете, нужно определиться с местом расположения вытяжного вентилятора. Конструкция вытяжки должна размещаться напротив двери в верхней части стены или на потолке. При этом нужно побеспокоиться о наличии электропроводки, конечно же, если вентилятор не снабжён аккумулятором. После выбора удобного места можно переходить к монтажу, в процессе которого специалисты советуют придерживаться следующих рекомендаций.
Монтировать вентиляцию для ванной или туалета лучше в процессе ремонта в квартире.
Подключать вентилятор лучше от выключателя света.
Проводку, идущую к вентилятору можно спрятать в штробах.
Чтобы значительно упростить процесс установки и защитить вентилятор от внешних воздействий, в отверстие в стене, вставляют пластиковую трубу, которая с лёгкостью закрепляется цементным раствором
Но пред этим нужно произвести подключение устройства.
Если высота потолка в ванной или туалете достаточная, то можно использовать более функциональную, хотя и сложную вентиляционную конструкцию, сооружённую с помощью пластиковых коробов, закрепив само устройство непосредственно над унитазом.
В процессе подключения вытяжного устройства важно детально изучить инструкцию, прилагаемую в комплекте с вентилятором, чтобы правильно подключить его к электросети.. Сама процедура установки вытяжки для ванной или туалета не должна вызывать особых затруднений
Для этого нужно просто демонтировать с прибора защитную крышку, нанести на корпус специальную строительную клеевую смесь и прижать вытяжное устройство на заблаговременно приготовленное место и подержать пару минут пока клей схватится
Сама процедура установки вытяжки для ванной или туалета не должна вызывать особых затруднений. Для этого нужно просто демонтировать с прибора защитную крышку, нанести на корпус специальную строительную клеевую смесь и прижать вытяжное устройство на заблаговременно приготовленное место и подержать пару минут пока клей схватится.
Также в процессе эксплуатации прибора важно с определённой регулярностью выполнять чистку решётки от пыли и другой грязи. Для этого подойдёт стандартный бытовой пылесос или моющее средство и тёплая вода
Канальный вентилятор
Канальным комнаты называют компактное электрическое устройство, которое монтируется прямо внутрь вентиляционной шахты. Прибор заключен внутри прочного корпуса, внутри которого вокруг оси вращаются лопасти, обрабатывающие воздушный поток так, чтобы он направлялся в вентиляционный канал. Небольшая цена на вентиляторы такого типа и способ монтажа делают эти приборы удобными для бытового использования. Однако, они подходят только для ванной комнаты небольшого размера, так как обладают низкой производительностью.
Канальный вентилятор
Канальный вентилятор обладает следующими характеристиками:
- Прочность механизма и устойчивость к механическим повреждениям.
- Устойчивость к перепадам температуры, модели выдерживают температуру до +40 градусов.
- Визуально незаметное, компактное размещение, не нарушающее внешний вид отделки.
- Энергоэффективность, прибор расходует минимум электричества при достаточной для маленькой ванной производительности.
Критерии выбора
Не будучи профессионалом в вопросе вентиляции трудно выбрать подходящий прибор, который обеспечит циркуляцию воздуха в ванной комнате, устранив избыточную влажность. При покупке часто главным критерием выбора становится цена устройства. Самыми дешевыми считаются канальные модели, а наиболее дорогими – центробежные.Приборы центробежного типа обойдутся домовладельцу в 4,5-7 тыс. рублей, а осевые в 1,5-2 раза дешевле.

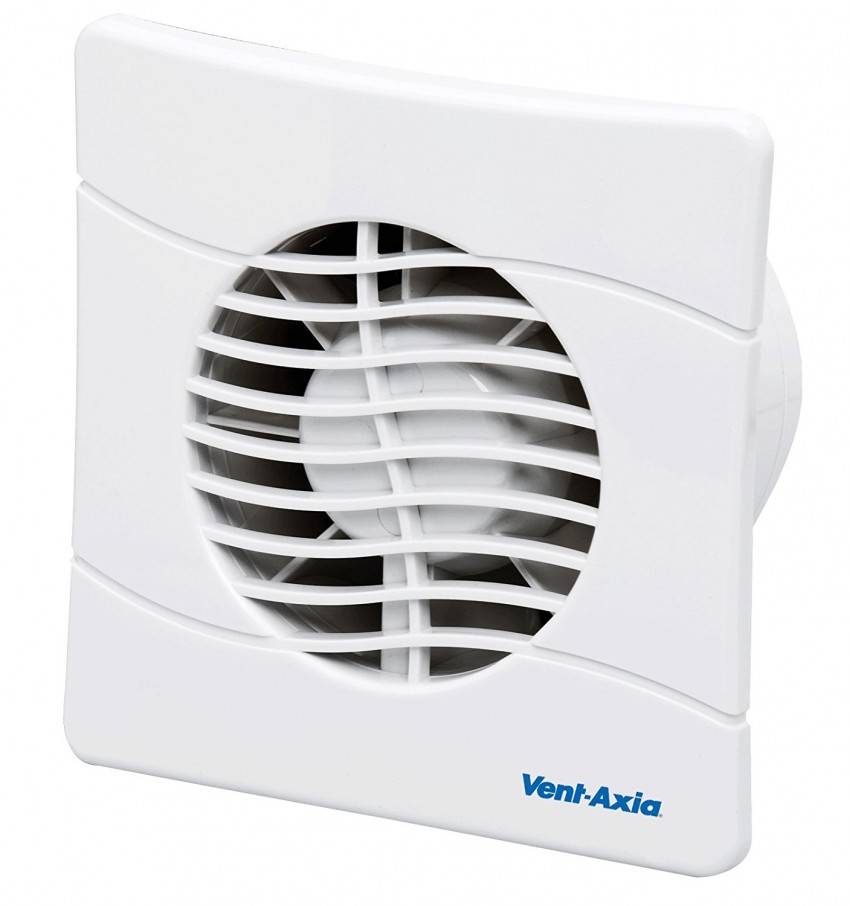

Выбирайте вентилятор на свой вкус
Приобретая вентилятор, опирайтесь на следующие параметры прибора:
Размер. При покупке учитывайте размер вентиляционного канала в ванной, так как расширение шахты обойдется дороже самого прибора.
Производительность. Подбирайте производительность прибора в соответствии с площадью помещения и частотой использования.
Условия эксплуатации
Обращайте внимание на условия, в которых можно использовать прибор, чтобы продлить срок его эксплуатации.
Составляющие и материалы системы
На сегодняшний день вентиляция собирается из воздуховодов круглого или прямоугольного сечения. Как правило, они изготавливаются из металла или пластика. Монтируются эти элементы за подвесным потолком.
Если речь идет о ванных комнатах и туалете в небольшой квартире, то в таком жилье вентиляционный канал представляет собой отверстие в стене, куда вставляется вентилятор. В этом случае проектировать сложную, разветвленную систему нет никакого смысла и нужды.
Что касается частных домов, то для них вентиляция сооружается из следующих элементов:
- Воздуховодов. Намного удобнее устанавливать прямоугольные воздуховоды. Они компактно помещаются под потолком и не занимают лишнего пространства. Это трубы, длина которых может составлять 2, 1 и 0,5 м.
- Вентилятора. Применяется накладной или встраиваемый прибор. Последнюю разновидность лучше использовать в разветвленных и сложных системах. Накладные модели рекомендуется применять для вентилирования одного помещения.
- Поворотных колен. В случае с прямоугольными трубами поворотные колена могут быть вертикальными и горизонтальными.
- Соединительных муфт. Эти элементы используются для соединения прямых участков вентиляционной системы.
- Обратных клапанов. Они предназначены для предотвращения попадания воздуха и насекомых из шахты.
В процессе монтажа также понадобятся крепления. Намного удобнее использовать уже готовые элементы. Они значительно упростят процесс монтажа и ускорят работу.
Но если нужно сэкономить, то элементы крепления можно сделать и самостоятельно
В случае ошибки в проектировании или недостаточно эффективной работы системы вентилирования в ванной и туалете частного дома устранить проблему можно установкой вытяжного вентиляционного клапана в стену. Особенности выбора указанного прибора и монтажные правила приведены в статье, с содержанием которой мы советуем ознакомиться.
Центробежный вентилятор
Центробежным вентилятором называют устройство, созданное по аналогии с высокопроизводительными промышленными приборами, обеспечивающее принудительную вентиляцию в помещениях. Лопасти этого прибора располагаются в спиральном корпусе, напоминающем улитку.
Центробежный вентилятор
Когда воздух попадает в этот кожух, он перенаправляется от центра прибора к стенкам, за счет чего создается зона повешенного давления, направляющая поток в вентиляционный канал. Опытные мастера советуют выбрать центробежный вентилятор для помещений средней и большой площади, так как производительность этого прибора даже выше, чем у осевого. Он обладает следующими характеристиками:
- Высокая производительность устройства при компактном размере оборудования.
- Высокий уровень КПД, не снижающийся при снижении оборотов ротора.
- Низкий уровень шума, достигающийся за счет низкой скорости вращения ротора.
- Дополнительные функции (датчик движения, таймер, датчик влажности воздуха) позволяют автоматизировать работу устройства, сократив расходы на электроэнергию.
Монтаж вентилятора своими руками
Непосредственно перед установкой прибора необходимо завершить подготовительные работы: оборудовать или прочистить вентиляционный канал, провести питание. Следующим ключевым моментом будет знакомство с инструкцией.
Схема устройства вентиляционной системы
Прибор устанавливают в такой последовательности:
- Снимают лицевую крышку.
- Отмечают места примыкания к стене и сверлят отверстия под шурупы. Также вентиляторы можно крепить на жидкие гвозди, полимерный клей, силикон.
- Прибор устанавливают таким образом, чтобы его рабочая часть полностью утопилась в канале.
- Фиксируют на поверхности стены или потолка.
- Подключают к питанию. Стандартная схема подключения модели с таймером и датчиком выглядит так: N на ноль, L на фазу, Ls на фазу, которая приходит на лампочку после выключателя.
- Крепят лицевую крышку, которая защелкивается или прикручивается саморезами.
- Последний этап – проверка, правильно ли работает вентиляция.
В целом организовать принудительную вентиляцию на основе естественной совсем несложно. Более трудоемким станет оборудование вентиляции с нуля, но даже ее вполне можно сделать самостоятельно.

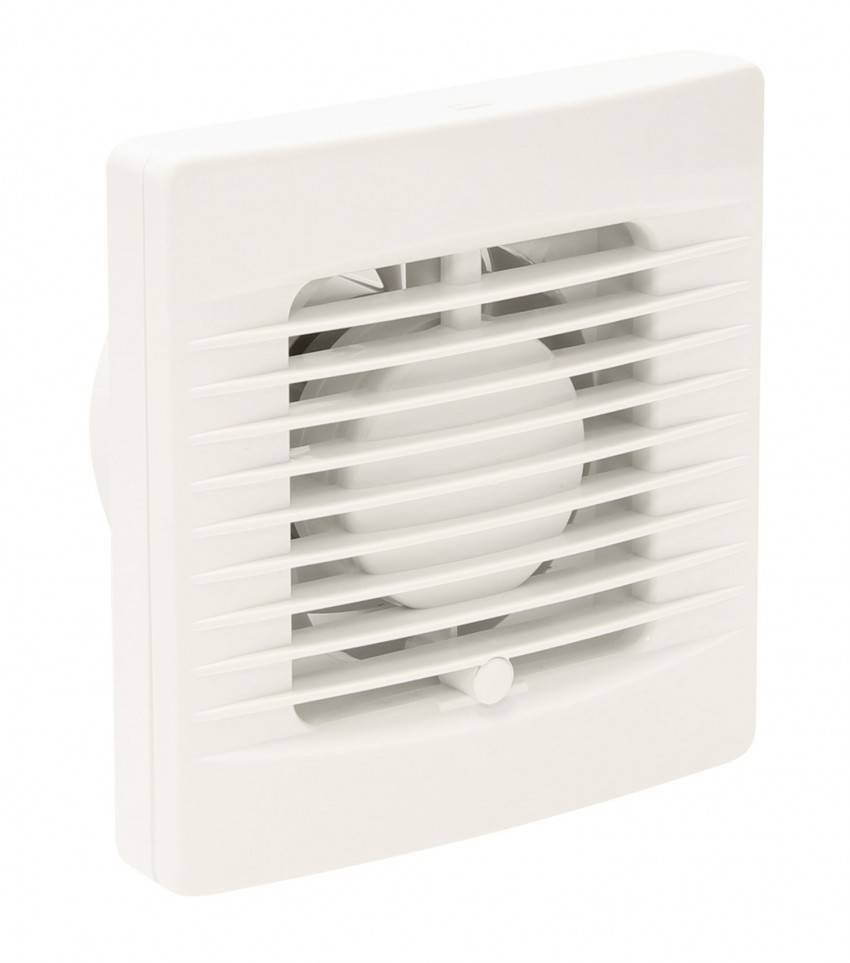

Какой вытяжной вентилятор выбрать
Представленный ассортимент таких устройств на рынке довольно многообразен, но суть у всех них одинаковая: вытяжка представляет собой конструкцию, внутри которой расположен электровентилятор. Именно он и будет гнать воздух по трубопроводной системе. Важны и технические параметры такого устройства:
- Производительность в границах 60–250 воздушных кубометров. Эта единица измерения должна быть не меньше шестикратного объема помещения. Например, если в ванной 10 м3, то и показатель должен быть равен 60 м3/час.
- Вычислить, какая именно нужна вытяжка для ванной и туалета можно по формуле M=V*(5…10), где М – требуемая производительность, V – объем помещения в кубометрах и (5…10) – это коэффициент посещаемости комнат (если человек проживает в доме один, то он равен 5, в случае, когда людей несколько – ставят цифру 10).
- Еще один важный момент: под дверью должна оставаться небольшая щель, только так будет идти приток воздуха. Иначе вся работа по циркуляции окажется без результата.
К общим требованиям для приборов можно отнести следующие:
При установке в уже существующий канал, важно подобрать такие модели, которые будут соответствовать форме и размеру отверстия. Если устройство подобрано правильно, то оно зайдет туда полностью, а снаружи останется только решетка.
Некоторую помощь может оказать применяемая на изделии маркировка – эти обозначения покажут защиту от влаги (чем выше цифра, тем она будет лучше)
Для ванной комнаты лучше идти от моделей с IP 45. В этом случае техника будет защищена от водяных струй.
Актуальна и проблема шума, который производит вентилятор (например, если он больше 35 децибел, то это уже будет раздражать). Малошумные модели представлены вентиляторами с большим диаметром лопастей и небольшой скоростью их работы (шуметь он будет меньше, чем такой маленький с такой же производительностью). Для снижения дискомфорта некоторые производители устанавливают в технике шумоглушитель.
В современных моделях установлены датчики движения, которые включают прибор, только если кто-то зашел. Одновременно с аппаратом включается и освещение.
Есть варианты с таймерами — они ограничат время работы устройства. В то же время они могут позволить работать вытяжке определенное время после выключения.
Встречаются предложения с датчиками влажности, которые определят, сколько в воздухе избыточного пара и включат устройство только при необходимости.
Вытяжка для ванной с обратным клапаном предотвратит попадание внутрь помещения воздуха с улицы или других комнат. Происходить это будет даже при выключенном вентиляторе. Если канал идет на несколько комнат, то подобный прибор будет просто незаменим.

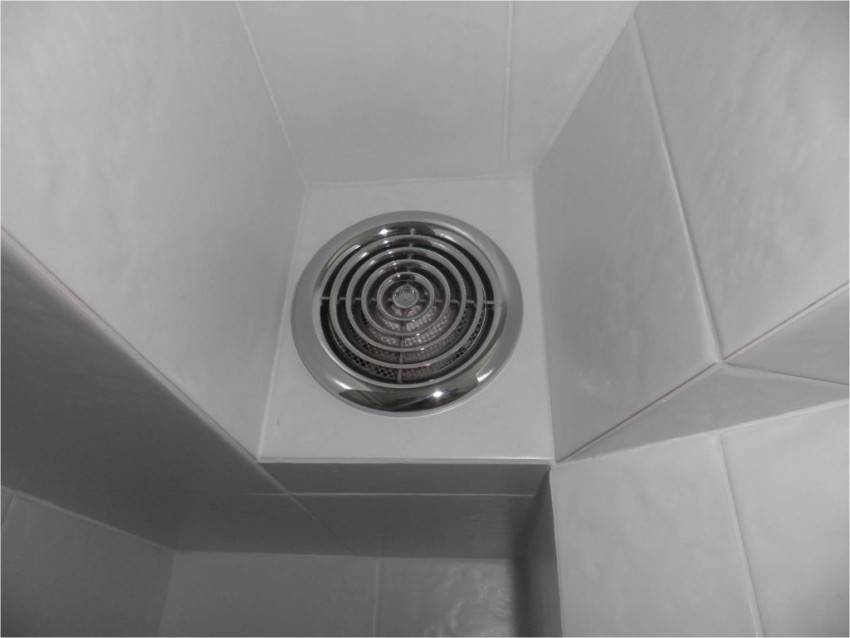

Есть еще отдельная подгруппа потолочных вытяжек. Уже по названию понятно, куда они монтируются, но интересен способ их работы: такие устройства втягивают воздух и просто охлаждают температуру в помещении. Такое действие способно практически мгновенно устранить конденсат.
Схема потолочной вытяжки
Выбор по уровню мощности и производительности
Работа вентиляторов практически всегда сопровождается шумом. Прием, он бывает двух видов:
- механический. Способен проникать в другие комнаты по воздуховоду;
- аэродинамический. Возникает ввиду вибрационных процессов на корпусе изделия.
В любом случае, уровень шума от работающего прибора не должен быть выше, чем показатель 30 Дб. В противном случае, человек будет испытывать дискомфорт. Поэтому лучше выбирать модели с более низким уровнем шума, чтобы иметь возможность включать его и в ночное время.
Отметим, что благодаря комплектации моторами с низким напряжением (12 Вт), применение вентиляторов в помещениях с влажным воздухом, коим и являются ванные комнаты, совершенно безопасно.
Правила выбора вытяжного вентилятора
Итак, если решение о покупке вентилятора принято, нужно правильно подобрать модель, чтобы впоследствии не разочароваться. Выбирать нужно сразу по нескольким параметрам – производительности, безопасности, уровню шума и, разумеется, по соотношению качество-цена.
Производительность
Этот критерий является основным, ведь именно от него зависит эффективность воздухообмена
Здесь важно правильно подобрать мощность устройства относительно площади, так как один и тот же вентилятор дает различный результат в маленькой и большой ванной. Согласно строительным нормам, кратность воздухообмена для ванной комнаты равняется 6-8 единицам, то есть, за час весь объем воздуха в помещении должен смениться от 6 до 8 раз
Как правило, если ванной пользуется не более трех человек, выбирают кратность 6, если больше трех – кратность 8. Расчеты выполнить не сложно: нужно найти объем помещения и умножить его на кратность воздухообмена.
Получается, что для такой ванной оптимальным выбором будет устройство с производительностью от 54 м3/час. Разумеется, не всегда удается найти модель, максимально соответствующую расчетным параметрам, поэтому можно выбирать вентилятор с небольшим запасом производительности.
Норма воздухообмена для разных помещении
Обычно производительность вентиляторов для ванных комнат составляет 95 — 100 м3 /час
Безопасность
Для ванных комнат и санузлов выпускаются вентиляторы с дополнительной защитой электрических контактов от влаги, что обязательно должно быть указано в инструкции и на упаковке. Если поставить обычную модель, и в нее попадет вода, это может спровоцировать короткое замыкание и даже пожар, поэтому рисковать нельзя ни в коем случае.
Сейчас можно найти низковольтные вытяжные устройства, специально предназначенные для ванных комнат и саун. Они имеют влаго- и термозащиту, и могут эффективно работать при 100% влажности и высоких температурах. Правда, стоимость таких вентиляторов выше, да и к обычной электросети их подключить нельзя, что влечет за собой дополнительные затраты, но ведь безопасность жильцов этого стоит.
Ищите в магазинах вентиляторы, что предназначены именно для ванной комнаты
Уровень шума
Шум, производимый вентилятором, не должен превышать 30 дБ, в противном случае он будет действовать на домочадцев раздражающе. Если планируется включать вентилятор на ночь, выбирайте модель с уровнем шума до 25 дБ. Чем меньше данный показатель, тем комфортнее вам будет в ванной при включенной вытяжке. Особенно актуально это для тех, у кого вентилятор работает беспрерывно.
Шум, который составляет более 35 дБ, на психику человека действует раздражающе
Что касается качества вентиляторов, то здесь лучше ориентироваться на известные торговые бренды, продукция которых уже проверена временем. Например, массу положительных отзывов имеют бытовые вентиляторы торговой марки Soler & Palau (Испания), VENTS (Украина), Electrolux (Швеция).
Накладной вентилятор Soler & Palau

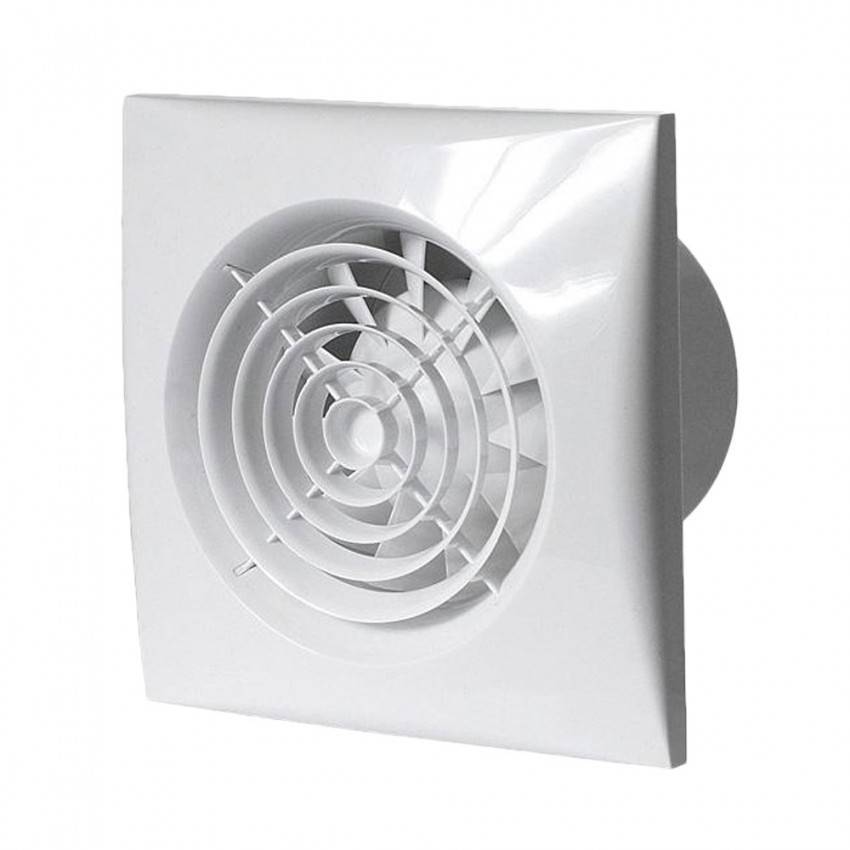

Вытяжки VENTS
Цветовое разнообразие вытяжных вентиляторов Electrolux EAFR
Эти компании дорожат своей репутацией, поэтому их продукция отличается высоким качеством сборки и долговечностью. Главное – покупать вентиляторы в специализированных магазинах, где на товар могут предъявить соответствующий сертификат и выпишут гарантийный талон. Так вы избежите риска приобрести дешевую подделку, а не брендовую технику.
Дополнительные функции вентиляторов
| Фото | Наименование доп. функции |
| Таймер | |
| Гидростат, или вентилятор для ванной комнаты с датчиком влажности | |
| Датчик движения | |
| Постоянное проветривание | |
| Часы на лицевой панели вентилятора | |
| Обратный клапан |
Вытяжка ванной, туалета: выбор оборудования
Вентилятор – основная часть системы принудительного воздухообмена. Особым требованиям должна соответствовать электрическая вытяжка для ванной, включая:
- степень влагозащиты минимум IP45;
- уровень шума ниже 35, а лучше 25…30 ДБ;
- экономичность, высокая надежность.
Обычно вытяжка электрическая для туалета должна осуществляться малошумным вентилятором. Для нее эффективно периодическое включение. Системы пуска могут предусматривать работу, связанную с выключателем света. Продолжительность работы может определяться включением света либо таймером. Существуют также системы управления от датчика движения.
Аналогичные системы автоматики предусматривают вытяжки для ванной, но лучшей является система вентиляции ванной с управлением от датчика влажности. Управление по влажности реализует лучшие климатические показатели. Можно рекомендовать надежные модели с управлением по влажности от Maico или Helios.
Для надежности, долговечности, снижения шума следует подбирать модели вентиляторов, оснащенные шарикоподшипниками. Чаще применяются вентиляторы осевого типа. На первых этажах высоток, при установке на сложные вентиляционные сети отдают предпочтение центробежным моделям. Нередко используется канальный тип с уменьшенной шумностью.
При выборе производительности ориентируются не на минимальные нормативы, а на часовой воздухообмен порядка 6…8. Типичные производительности, по которым подбирается вытяжка в ванной комнате и туалете составляют 60…250 кубометров за час. При монтаже на существующий вентиляционный канал габариты модели должны отвечать размерам решетки входа. При выборе осевых вентиляторов лучшие показатели шума демонстрируют модели с большей крыльчаткой и меньшими оборотами.
Вентилятор вытяжной с оснащением обратным клапаном при работе на общую вытяжную шахту отсекает посторонние запахи. Однако он перекрывает естественную вентиляцию. Применение таких моделей обязательно при обустройстве вытяжки на улицу. В этом случае обратный клапан воспрепятствует попаданию холодного воздуха зимой.
В заключение
В санузле обязательно должна быть вентиляционная система, через которую будет удаляться лишняя влага и неприятные запахи. Хорошая вентиляция увеличит сроки эксплуатации оборудования, сохранит от порчи отделочные материалы и обеспечит нормальную жизнедеятельность людей.
Установка и подключение всех составляющих вентиляционной системы осуществляется в соответствии с определенной последовательностью. На каждом этапе следует проводить тестирование уже готовых элементов системы. Это поможет избежать ошибок, и впоследствии не возникнет необходимости в полной или частичной переделке вентиляции.
Если учесть все нюансы в процессе обустройства вентиляционного канала и самой вытяжки, то проблем с дальнейшей эксплуатацией не возникнет. Микроклимат в ванной комнате и туалете будет соответствовать гигиеническим нормам.
