Как правильно выбрать грамотного электрика для монтажа проводки?

Маркировка степени защиты электроприборов

Существует международный стандарт International Protection, с помощью которого обозначают степень защиты электроприборов.

Таблица: типы маркировки IP

Первая цифра — защита от прикосновения и твердых частиц	Вторая цифра — защита от влаги
IP	Уровень	IP	Уровень
	отсутствует		отсутствует
1	от прикосновения рукой и частиц размером более 50 мм	1	от вертикально падающих капель
2	от контакта пальцем и частиц более 12 мм	2	от капель, попадающих на прибор под углом 15°
3	от прикосновения инструментом и частиц более 2,5 мм	3	от брызг, падающих под углом 60°
4	от контакта проволокой и частиц более 1 мм	4	от капель с любого направления
5	от пыли	5	от струи воды независимо от ее направления
6	абсолютная пылезащита	6	от пульсирующих брызг и струй
—	—	7	от кратковременного погружения в воду на глубину 0,15-1 м
—	—	8	от длительного погружения под воду на глубину более 1 м

Классификация кабелей для проводки

Каждый кабель состоит из нескольких медных жил определенного сечения. В свою очередь жилы в кабеле могут быть однопроволочными монолитными или многопроволочными. Каждая жила заключена в защитную оболочку, изготовленную из каучука, полиэтилена или ПВХ-пластиката. Отметим, что любой кабель, используемый для организации электропроводки, имеет минимум два слоя изоляции: первый обволакивает жилу, а второй собирает все токопроводящие жилы в жгут.

Наиболее популярными для проводки в доме и квартире являются следующие типы проводов:

• ВВГ
• NYM
• ПУНП

Рассмотрим какими бывают и где применяются данные типы кабелей.

Продвижение сайта

Чтобы ваш увидели клиенты, его нужно продвигать: писать статьи, наращивать ссылочную массу, размещать рекламу и не только. Для этого, опять же, нужны определенные знания и средства. Если у вас своя фирма и есть деньги на это, не скупитесь, обратитесь к специалистам и не парьтесь. Или возьмите опытного сотрудника в штат, как угодно.

Но а что нужно начинающему предпринимателю? Открыл ИП, договорился с друзьями заниматься бизнесом, средств на рекламу нет, ноутбук купил год назад, пользоваться не умеет толком, разместил пару объявлений на бесплатных досках и сидит ждет когда появится возможность проявить свои профессиональные навыки и заработать.

Форумы, социальные сети или доски объявлений, тоже работают, но очень слабо. Позиционировать свои услуги в поисковых системах намного эффективнее! Посмотрите статистику ключевых запросов в Яндексе: электромонтажные работы — 68737 запросов по России в месяц, или сборка электрощитов — 1301. Что скажете?

Основные правила

Для соблюдения безопасности важно соблюдать неотъемлемые правила, это:

• Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже

• Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

• Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

• расположение кабеля строго вертикально и горизонтально, чтобы легко найти провод в случае обрыва;
• провод должен быть проложен в гофрированном рукаве;
• розетки и выключатели – расположены на высоте не менее 90 см. от чистого пола и не менее 70 см. от ванны, раковины и водопроводных труб;
• на освещение, розетки и вентилятор д.б. отдельные разводки;
• класс защиты должен соответствовать не менее IP44;
• внутри ванной – используются только цельные отрезки проводов, без соединительных элементов;
• использование распределительных коробок внутри ванной комнаты – запрещено;
• заземление.

Как правильно выбирать специалиста

Выбрать надежного, а самое главное компетентного специалиста очень сложно

Для того чтобы помочь вам, мы предлагаем список пунктов, на которые необходимо обратить внимание при выборе

Нужно слушать отзывы и сарафанное радио. Спросите, кто делал проводку вашим друзьям, родственникам, у кого был недавно ремонт? Узнайте, довольны ли они работой электрика, которого они нанимали?
Помните, главное это опыт работы специалиста и его рекомендации. Не забывайте о нюансах. Выбирайте мастера для ваших конкретных задач.
Знаток своего дела по электромонтажу должен работать в одном направлении

Если он занимается долгое время одним делом, то, скорее всего он является профессионалом.
Встречаясь с человеком, которого вы хотите пригласить для ремонта электрики, обратите внимание с какими инструментами он пришел. Орудия его труда должны быть чистыми и готовыми к работе, современными

Опытный специалист будет по возможности использовать самые лучшие инструменты. Он станет использовать обычный нож для зачистки проводов, либо отвертку. У него будет стриппер или специальные клещи.Такие инструменты как штроборез он тоже обязан иметь.
Профессионал выслушает вас и примет к сведению все ваши пожелания, постарается их выполнить. Обязательно предложит альтернативу, если знает более подходящий вариант, но в конечном итоге решение будет за вами. Он может знать, сколько и где разместить розеток, в какой из комнат они больше необходимы. Признаком профессионала будет и то, что вам предложат несколько вариантов на выбор.
При работе с электрической сетью важны не только ваши пожелания, а так же общее состояние проводки в доме. Специалист обязан принимать во внимание такие вещи, как, например, особенности строения и возраст дома.
Через несколько дней после начала выполнения своих обязанностей, мастер должен подготовить и передать вам детальный план по работе с проводкой, расположению розеток, светильников и выключателей. Он должен подсчитать, сколько материалов потребуется, сколько времени на работу, а также скажет итоговую сумму за свои услуги.
Электромонтажники, обладающие большим опытом, должны разбираться в рынке. Они всегда знают, где и какие материалы лучше купить. Фирмы и частные предприниматели закупают все что нужно у своих поставщиков, расходы вносят в счет своих услуг.
Уточните заранее, даёт ли специалист гарантию на свои услуги. Хорошие специалисты всегда готовы подтвердить качество своих работ. Если случаются неполадки, то делают ремонт за счет своих средств, подтверждая репутацию надежностью. Если же специалист не даёт гарантию, подумайте: нужен ли вам кот в мешке?

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Нормативы и правила

Это один из вопросов, о который было сломано множество копий.

В этой области творится обычный для нашей нормативной базы бардак. У электриков есть своя библия – ПУЭ (правила устройства электроустановок).  У каркасостроителей основным, да и по сути, единственным нормативным документом является СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом».

Так вот по ПУЭ, которое уже давно покрылось мхом и плесенью, каркасный дом принадлежит к деревянным и, соответственно, вся скрытая проводка в нем должна осуществляться в металлических трубах. Не в ПВХ гофре, не в металлорукаве, а именно в цельной тонкостенной металлической трубе.   Теперь представьте стоимость и сложность такого решения в современном доме квадратов на 200, где далеко не по одной розетке на комнату.

Если у вас много денег и много страхов, можете сделать проводку в трубе

То, что это требование безнадежно устарело, понимают даже пожарные, которые уже вполне спокойно смотрят и на гофру, и на металлорукав. Хотя и могут использовать это для “коррупционной составляющей”.

По СП все намного проще.  Цитирую:

Собственно, обычный провод NYM или ВВГ-НГ удовлетворяют требованиям СП без каких либо дополнительных мер.  Так как это и есть провод в защитной оболочке, не распространяющей горение.

Типичная проводка по-американски: никаких труб и даже гофр

Что главнее, ПУЭ или СП?  Однозначного ответа у меня нет. Но насколько мне известно от людей, которые в этом разбираются лучше, в РФ при противоречиях общих и специальных норм применяются специальные, а  СП 31-105 и является специальной нормой для каркасного домостроения.  Поэтому в теории СП выше по статусу.

Кроме того в ПУЭ есть еще один момент:

Обратите внимание. Тут ничего не сказано про физлица, которые не занимаются предпринимательской деятельностью и делают проводку сами себе

На самом деле, в малоэтажном домостроении на текущий момент у нас нет “сдачи дома” надзорным органам типа пожарной инспекции

Поэтому пока можете проводку делать вообще как хотите, не оглядываясь на нормы и руководствуясь здравым смыслом

На самом деле, в малоэтажном домостроении на текущий момент у нас нет “сдачи дома” надзорным органам типа пожарной инспекции. Поэтому пока можете проводку делать вообще как хотите, не оглядываясь на нормы и руководствуясь здравым смыслом.

Правда, надо иметь в виду один важный момент. Если дом застрахован и произошел пожар, страховая компания теоретически может вцепиться клещом в требования ПУЭ относительно металлических труб, чтобы не выплачивать вам страховку. И тогда придется судиться, доказывая свою правоту.

План электропроводки

Сегодня мы разберемся где, как и каким образом правильно монтировать электрические точки (выключатели и розетки).

Для начала разберем схему типовой электропроводки в двухкомнатной квартире.

Для примера разобьем электропроводку на шесть групп:

1) Розетки, которые расположены в жилых комнатах;

2) Для кухни розетки монтируются в отдельную группу. На кухне, как правило располагаются достаточно мощные электропотребители, поэтому кухню мы выносим в отдельную группу;

3) Электроплита. Для электрической плиты всегда выносится отдельный кабель;

4) Розетки для ванны. Электрические точки для мест повышенной влажности это отдельная тема для разговора, они требуют особого внимания, поэтому выводятся в отдельную группу;

5) Освещение 1. Разбиваем освещение на две части.

6) Соответственно освещение 2.

Не рекомендуем выполнять монтаж электропроводки своими руками, лучше всегда обратиться к специалисту. Так как специалист всегда учтет все основные моменты и нюансы, которые вы можете упустить. Это и заземление, и выбор сечения кабеля, и установленная мощность электрических приборов, применение специальных защит по типу устройств защитного отключения (УЗО) или автоматические выключатели дифференциального типа.

Графически план электропроводки в двухкомнатной квартире выглядит следующим образом:

Обозначения на схеме:

оранжевые квадраты – сечение жилы (измеряется в миллиметрах квадратных),

синие и зеленые квадраты – номинальные токи (измеряется в амперах – А) УЗО, автоматического выключателя и дифференциального автомата.

Как рассчитать мощность автомата, можно посмотреть в одной из наших предыдущих публикаций. Но все же напомним: номинальный ток автоматического выключателя рассчитывается с учетом сечения жилы кабеля в каждой определенной группы. Кабель с жилами 1,5 мм² используется для освещения, а 2,5мм² для розеток. Так как электрическая плита имеет большее значение силы тока, для нее используется кабель с сечением 4,5мм².

Выбрать сечение провода, можно используя таблицу ниже, но для этого вам необходимо знать тип материала (медь/алюминий), мощность электроприемника и условия прокладки кабелей,

На приведенной схеме плана электропроводки в двухкомнатной квартире не указано подключение счетчика, это отдельная тема для разговора, читайте в наших будущих статьях. Ввод в квартиру заложен с приличным запасом в 10 мм², на самом деле хватит 6мм² или 4 мм².

Номинальный ток автоматического выключателя на входе установлен на 63А, после автомата установлено устройство защитного отключения (УЗО), установка дифференциального тока которого 300 (мА). Это мера позволит предотвратить короткое замыкание на входе и уберечь квартиру от возможных пожароопасных ситуаций. Также УЗО предотвращает случаи поражения электрическим током в помещениях с повышенной влажностью (ванна, санузел). Установка дифференциального тока УЗО от 10-30 мА. На нашей схеме показано, что устройство защитного отключения стоит во всех розеточных группах. Такой вариант затратный, но безопасность есть безопасность. Если средства уж очень ограничены, то вопрос по установке УЗО в ванне и на кухне принципиален, эти места наиболее подвержены возможным сбоям в работе сети.

УЗО не устанавливается на освещение, так как возможность соприкосновения с электроприборами крайне мала, тем более что корпуса люстр и светильников нужно соединять с проводником РЕ (защитный проводник).

Устанавливаем программируемый электронный счетчик электроэнергии с двумя (или более) тарифами. Установка происходит на DIN-рейку. Счетчик и все коммутационные аппараты помещаем в электрический щиток.

Имейте в виду, что будет правильно одновременно с проводкой проводить монтаж низковольтных сетей (телефон, ТВ кабель, Интернет и т.д.).

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

Как необходимо монтировать кабельно-проводниковую продукцию (электрические кабеля)

Профессиональные электрики рекомендуют монтировать электропроводку исключительно в гофре. Естественно возникает вопрос почему? Ответ очень прост. При прокладке кабеля в гофре, Вы получите следующие преимущества:

1. При возникновении короткого замыкания в электропроводке поврежденный кабель Вы сможете заменить, не осуществляя демонтаж отделки, поскольку из гофры легко будет достать кабель и заменить его на новый.
2. Если разводка электропроводки в квартире выполнена в гофре, то у кабеля появляется дополнительная защита, и даже в случае, если Вас затопят соседи, то электропроводка останется не поврежденной поскольку гофра герметична.
3. При протяжке кабеля через металлические профиля на которых крепится гипсокартон, может повредится только гофра, а защитная оболочка кабеля станется без повреждений.

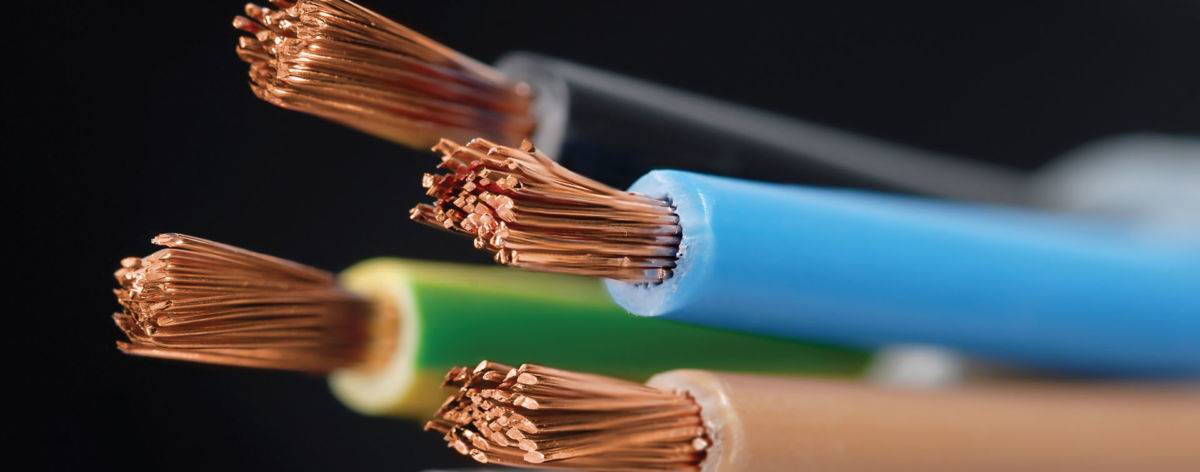

Кабель и провод — в чем разница?

Мнение эксперта
Махинов Владимир Константинович
Специалист по электрокоммуникациям

Два этих понятия часто путают или используют неправильно. Например, в торговых сетях часто называют проводами именно кабели. Однако, при выборе состава электропроводки в квартире, надо четко различать эти термины.

В понимании обывателя, кабель — это нечто мощное, тяжелое, используемое для подачи больших мощностей в промышленности. Соответственно, провод — тонкий и гибкий элемент проводки, который можно использовать для подключения бытовых электроприборов. Примерно так понимает эти термины большинство неподготовленных людей. Однако, их значения другие.

Провод — это одно- или многожильный электропроводник, заключенный в изоляцию. Принципиально, что это — одинарный проводник, по которому можно подавать только ноль или фазу, подключать заземление и т. д.

Кабель — это пучок проводов, заключенный в одну общую изоляцию. Он может состоять из одинаковых или разных проводов, рассчитанных на определенную нагрузку и предназначенных для выполнения собственных задач. Количество проводов в кабеле может быть любым, но для проводки в квартире чаще всего используются четырехжильные марки.

Безопасная эксплуатация проводки

Для домашней электросети нужно использовать только медные провода. Они могут быть многожильными или одножильными. Качество и тип изоляции на всех проводах разный. Чтобы проводка была безопасной нужно выбирать провода с двойным типом изоляции. Частые перегрузки в сети способны их нагревать.

От повышенной температуры изоляция со временем высыхает, покрывается трещинами и осыпается. В результате возникает пробой между проводами.

По технологии монтажа электропроводки все стыки проводов должны быть заизолированы. В том числе и труднодоступные участки. Можно воспользоваться специальными коробами изоляции.

Счетчики устанавливаются на входе – это обезопасит дальнейшие работы. Также необходимо наличие заземления и устройств защитного отключения.

Прежде чем приступить к штроблению стен, нужно подготовить схему электропроводки в доме. Тогда в будущем при необходимости можно добавить дополнительную розетку или выключатель, не боясь задеть проложенные провода под штукатуркой.

Электропроводка в частном доме, как и вообще в любых помещениях укладывается строго по горизонтальным и вертикальным линиям. В противном случае будет нарушено правило монтажа. Розетки и выключатели должны находиться на одном уровне с одной стороны от двери. Это придаст удобство их использованию.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

• Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
• Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

1. Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
2. Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
3. Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

1. Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
2. Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
3. Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
4. Концы проводов выведите в подрозетники и распределительные коробки.
5. Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Монтаж разводки: способы

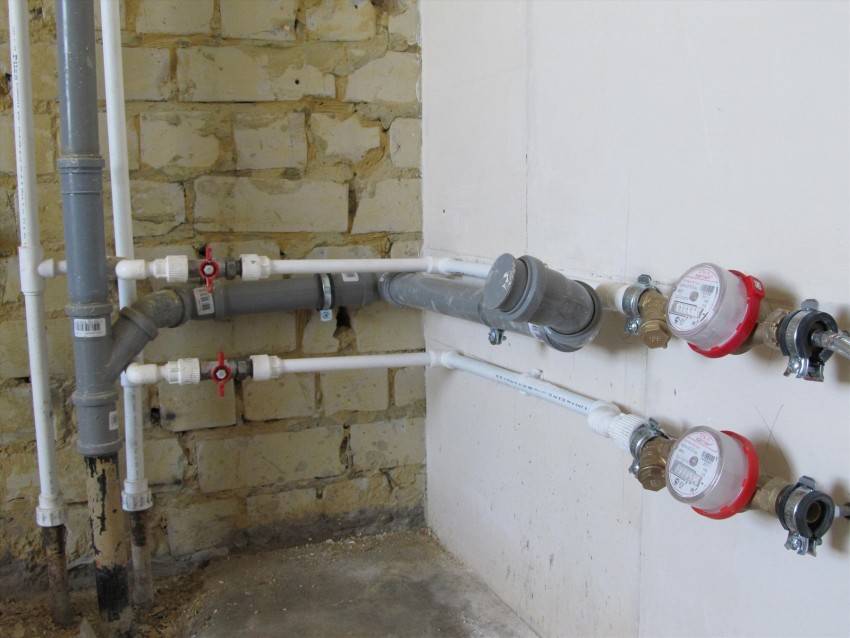

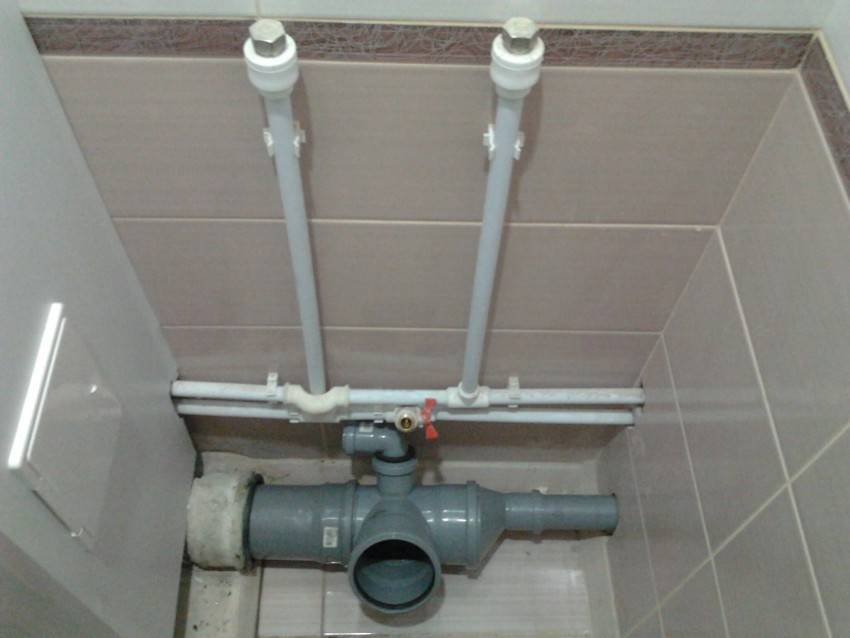

Разводка ванной может быть сделана исходя из трех различных способов. Первый называется открытым. Такой вариант прокладки коммуникаций считается самым простым и выполняется поверх облицовки.

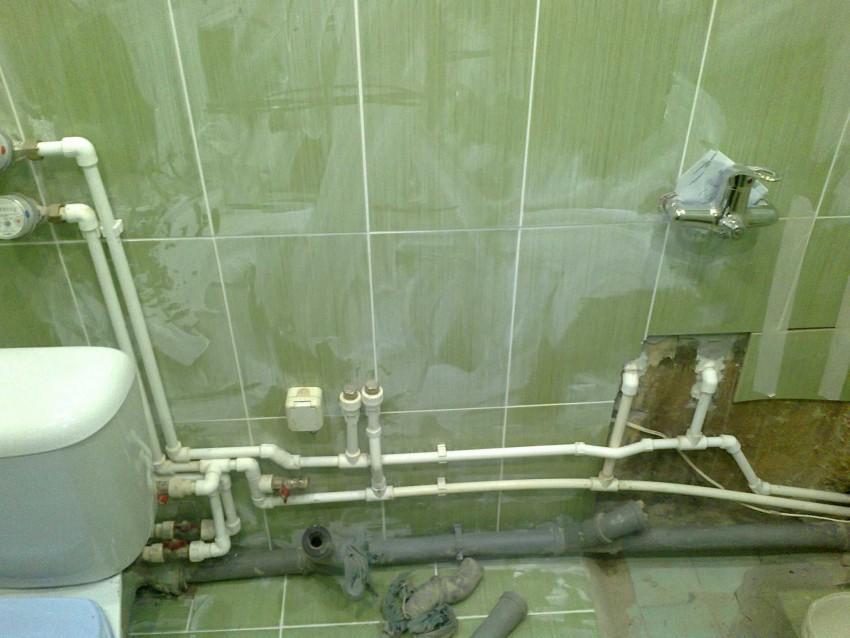

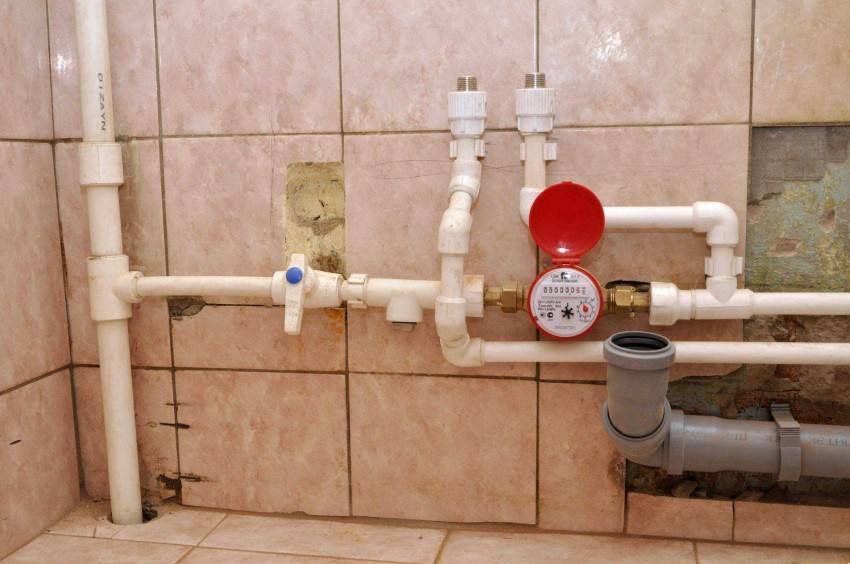

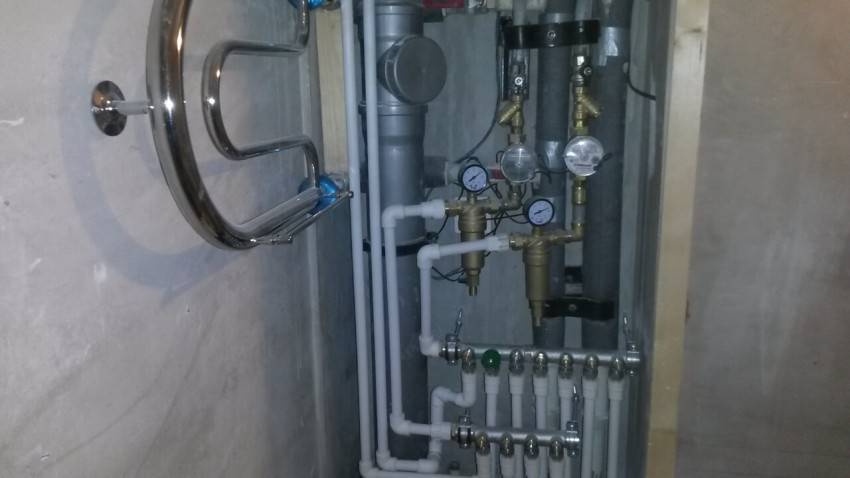

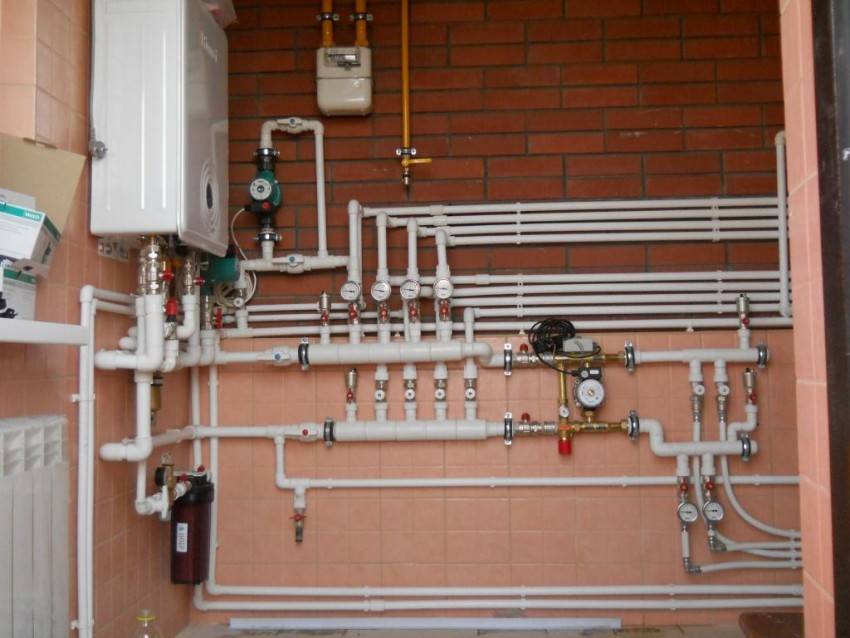

Иными словами при таком расположении все трубы оказываются на виду. Не самое лучшее решение в виду эстетичности помещения ванной комнаты.

Данный способ применяется если недостаточно места или нет желания прятать трубопровод. Обычно трубы монтируют в менее заметных местах или стараются как-либо скрыть.

Положительное качество данного вида монтажа — постоянный контроль исправности труб. Отрицательное — возможность повредить трубы самостоятельно.

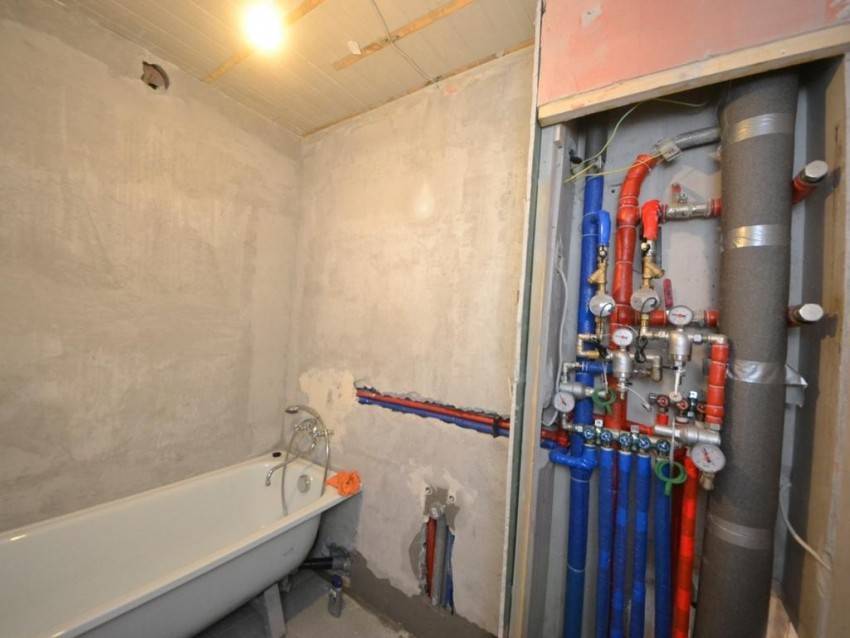

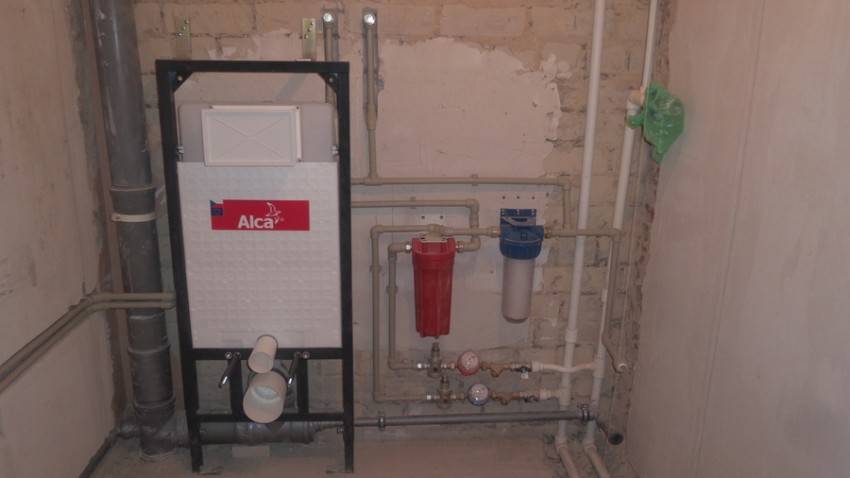

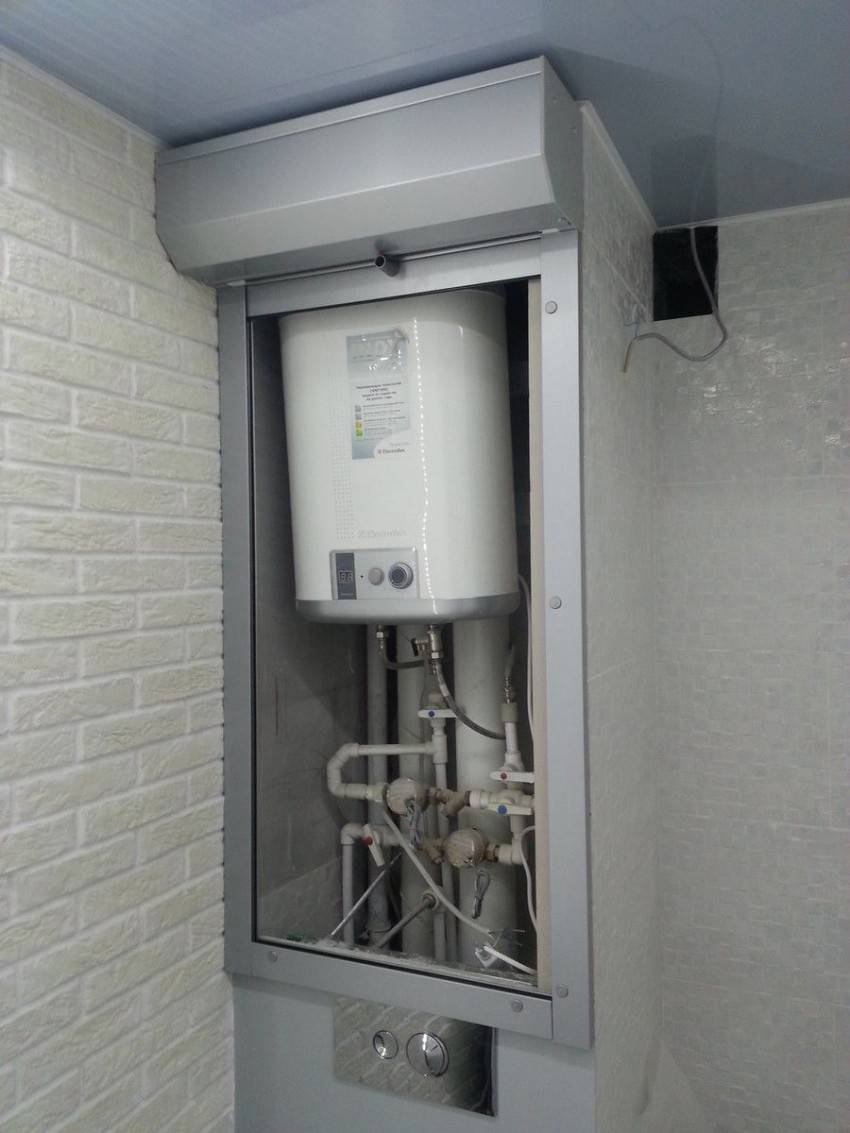

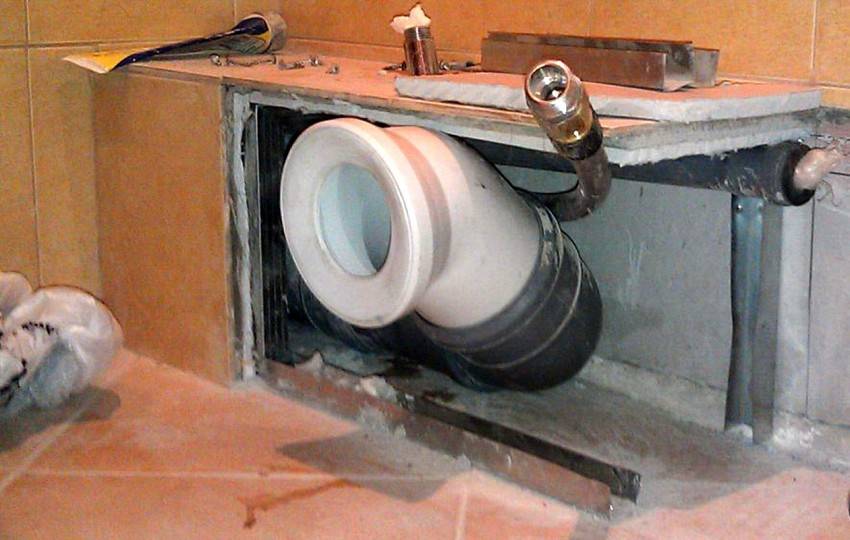

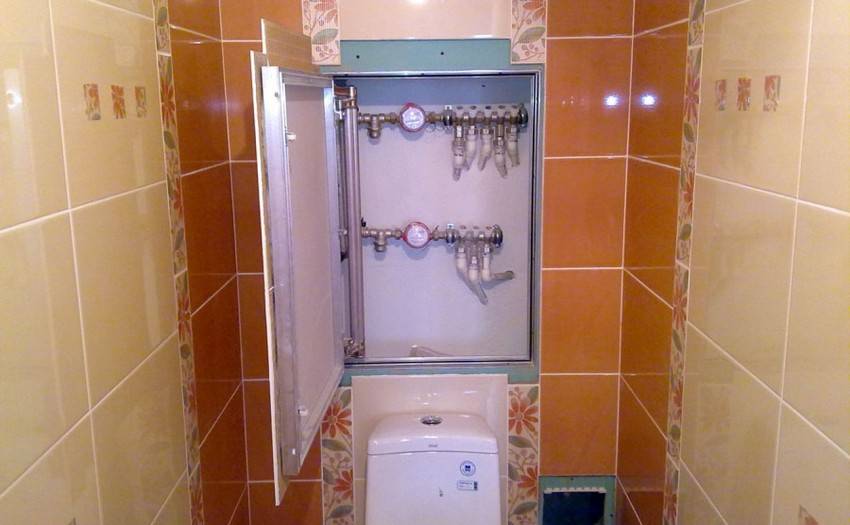

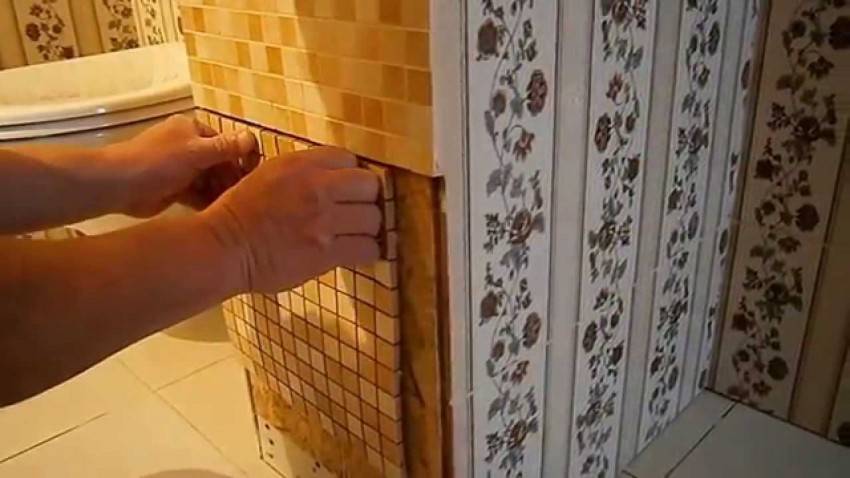

Способ номер два — закрытый. Как уже ясно из названия, трубы при таком методе монтажа находятся в стенах. Монтаж такой системы сложен и предполагает дробление стен. Однако внешний вид комнаты при этом совершенно не страдает.

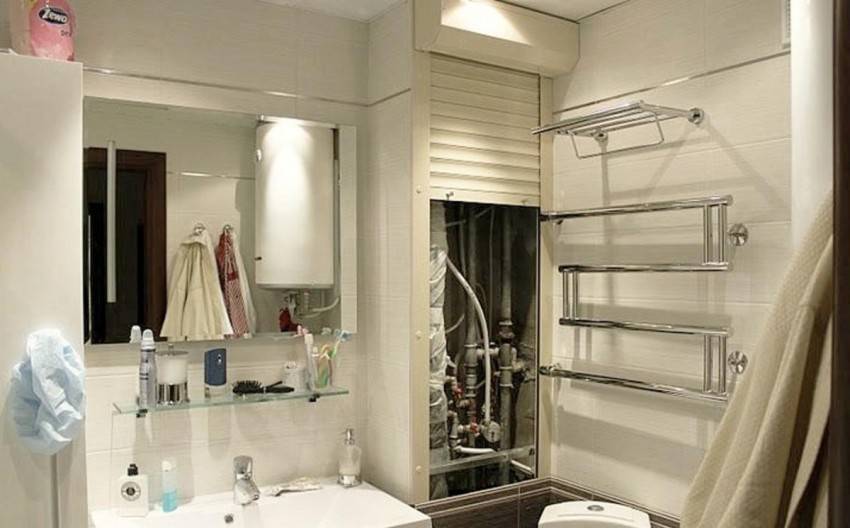

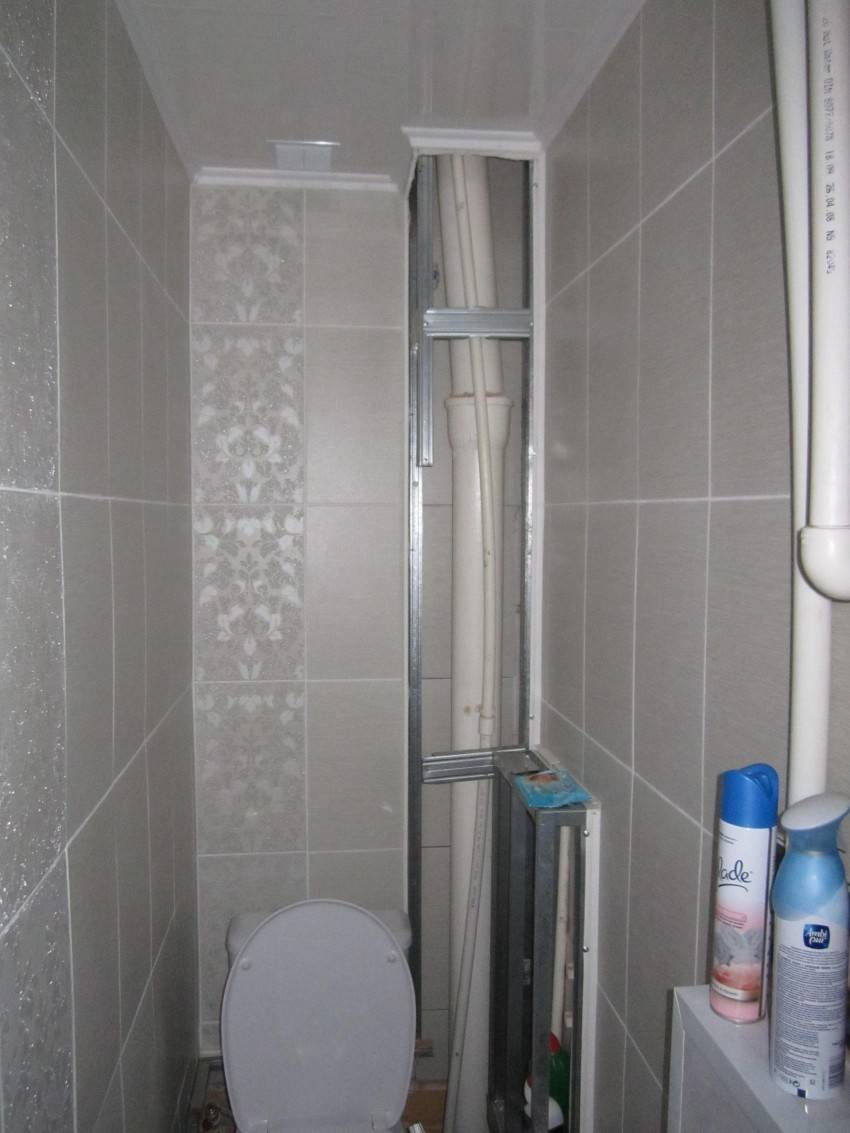

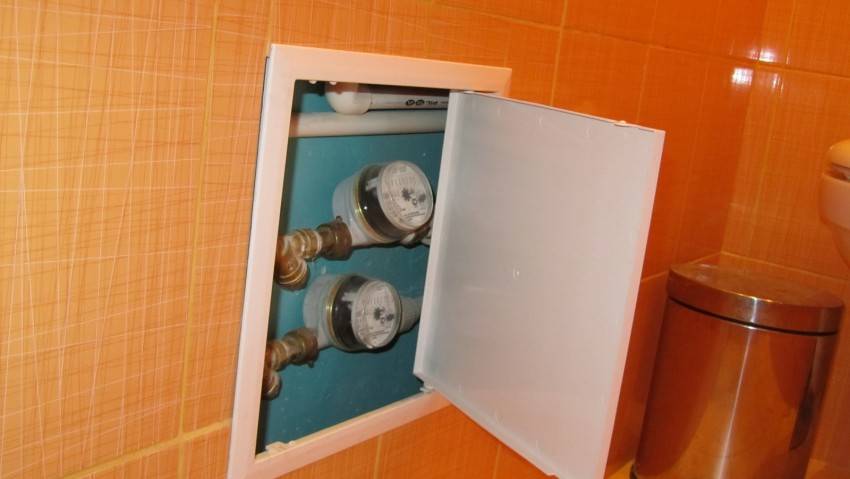

Есть и еще один способ, в котором объединены два предыдущих. Комбинированный метод заключается в прокладке коммуникаций снаружи. Но после монтажа их прячут при помощи дополнительной отделки. Это возможно только при наличии большого количества пространства.

Кроме того, требуется прокладывать трубы водопровода очень близко к канализационным, чтобы была возможность прикрыть их единой маскировкой.

Основные требования

Основные требования к электропроводке в ванной комнате рассмотрены в ГОСТ Р 50571.7.701-2013 «Электроустановки низковольтные. Часть 7-701: Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат». А также мы подобные вопросы подробно рассматривали в статье — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html

Что нужно знать? В первую очередь то, что по электробезопасности ванная или душевая делится на 4 зоны, которые нумеруются от 0 до 3.

При этом:

• 0 – объём ванны, душевого поддона, раковины и прочих мест где находится вода.
• 1 – вокруг зоны 0. Это прилегающие стены к ванне, раковине т.д.
• 2 – находится на расстоянии 60 см от края ванной, для емкостей непрямоугольной формы – в радиусе (душевая кабина) 60 см от краёв зоны 0.
• 3 – считается безопасной (условно).

В требованиях ПУЭ для ванны есть такие пункты:

7.1.40 – здесь речь идёт о том, что допустима как открытая прокладка кабелей, так и скрытая. Но изоляция кабелей должна выдерживать не меньше 170 °С.

7.1.47 – здесь сказано о возможности установки оборудования с оболочками различных классов влагозащиты по IPxx в зонах от 0 до 3. Таблица составлена по тексту для удобства.

Зона	Класс защищенности	Что может использоваться
IРХ7	электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1	IРХ5	только водонагреватели
2	IРХ4 (IРХ5 для общественных мест)	водонагреватели и светильники класса защиты 2
3	IРХ1 (IРХ5 для общественных мест)	Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 – здесь описаны ограничения и требования к установке розеток в душевых. Если сказать кратко, то в общественных душевых не допускается установка розеток, в душевых и ванных комнатах квартир можно устанавливать в зоне 3. При этом они должны быть подключены либо через разделительные трансформаторы, либо линия в должна быть защищена УЗО с током утечки не больше чем 30 мА, такое же требование указано и в вышеупомянутом ГОСТ Р 50571 в пункте 701.415.1. И все электроустановочные изделия устанавливаются на расстоянии не ближе чем 0,6 м от дверного проёма душевой кабины.

Примечание: в ПУЭ классификация и зонирование приведены по ГОСТ Р 50571.11-96. В актуальной редакции 2013 года зона 3 – не описана, видимо т.к. она и так условно безопасна. В статье мы её упоминаем, чтобы не было разногласий с ПУЭ.

Требования к выключателям, розеткам и светильникам:

• Если вы хотите сделать подсветку душевой кабины или ванной – можно использовать светильники с напряжением питания 12В. Это т.н. защитная мера от поражения электрическим БСНН или ЗСНН (СНН – сверхнизкое напряжение, см. пункт 701.415.1 упомянутого выше ГОСТ). На самом деле если использовать такие светильники и для подсветки других мест в ванной комнате будет лучше, чем использовать 220В.
• Розетки и выключатели должны иметь класс защиты IPx4 или IPx5,. Цифра 5 означает, что оболочка изделия не пропускает потоки воды (струи) с любых направлений.
• Ванна, раковина, корпуса электроприборов, стояки и шина заземления должны быть объединены в систему уравнивания потенциалов.
• Запитывайте линии «мокрых» комнат через отдельный автомат и УЗО.

Что касается способа монтажа электропроводки в ванной комнате, то тут правилами ПУЭ четких ограничений нет. Можно использовать как наружную, так и скрытую прокладку кабеля по стенам. Единственный нюанс – при открытом электромонтаже необходимо выбирать кабель соответствующей маркировки, чтобы он был предназначен для помещений с повышенной влажностью.

Если все требования будут выполнены, то ни с какими проблемами относительно электробезопасности в дальнейшем Вы не столкнетесь.

Это интересно: Электропроводка в трубах — основные способы монтажа

Расчет параметров проводки

Ремонт электропроводки начинается с расчета параметров будущей домашней электросети, обустраиваемой с учетом строительного проекта вашей квартиры. Для этого сначала потребуется составить ее схему, а затем определиться со следующими исходными данными:

• Требуемый метраж кабеля, его тип (количество жил) и сечение каждой из них.
• Марка и тип монтируемых приборов защиты (автоматов и УЗО).
• Количество и модели установочных изделий (распределительных коробок, выключателей и розеток).
• Суммарная мощность, потребляемая от домашней электросети (с учетом подключения новой техники).
• Способ прокладки (скрытая или открытая проводка).

Образец схемы домашней электосети

На основании этих данных хозяин квартиры или дома в состоянии самостоятельно рассчитать нужные параметры.

Пошаговая инструкция по составлению схемы домашней электросети находится на этой странице.

Расчет длины и сечения кабеля (освещение, розетки для электроприборов)

Для определения параметров провода вполне достаточно школьных знаний по электротехнике. Весь предстоящий расчет сводится к следующим шагам:

1. Сначала определяется общий метраж кабеля, необходимого для квартиры.
2. Для этого измеряется длина и ширина каждой из комнат.
3. Затем эти величины перемножаются, а полученный результат удваивается.
4. После суммирования этих цифр получается искомое значение.
5. Выяснив нужную длину кабеля, переходят к определению его сечения.
6. Оно выбирается с учетом требований ПУЭ, согласно которым для домашней проводки достаточно: для прокладки осветительных линий – 1,5 мм2, а для обычных розеток – 2,5 мм2.
7. Для подключения к электросети мощных потребителей (электроплит или стиральных машин, например) в проект закладывается провод сечением в 6,0 мм кв.

Таблица выбора сечений токопроводящих жил кабелей с резиновой и поливинилхлоридной изоляцией
Сечение медной токопроводящей жилы, мм.кв.	Диаметр жилы, мм	Медные жилы проводов и кабелей
	Напряжение, 220 В	Напряжение, 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1	1,12	15	3,0	14	5,0
1,5	1,38	18	3,3	15	5,4
2,0	1,59	23	4,8	19	6,9
2,5	1,78	25	5,2	21	7,6
4,0	2,26	32	6,7	27	9,7
6,0	2,76	40	8,4	34	12,3
10,0	3,57	55	11,5	50	18
16,0	4,51	80	16,7	70	25,3
25,0	5,64	100	20,9	85	30,7
35,0	6,68	125	26,1	100	36,1

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Также можно применить NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны.

Кабель NYM

Кабель ВВГ

Кабель ПВС

На этом расчет проводки в части выбора кабеля можно считать законченным.

Выбор устройств защиты (автоматы, УЗО)

После расчета параметров проводов следует выбрать тип вводного автомата и другой коммутирующей аппаратуры, включая УЗО, которая подлежит установке в распределительном шкафу. При этом сначала определяется тип питания, которое предполагается использовать в частном доме (однофазное или 3-х фазное).

Типовые параметры защитных устройств для квартирного щитка

Если в частном доме предполагается трехфазное подключение – придется побеспокоится о выполнении следующих требований:

• Вводный автомат и электросчетчик также должны быть заменены на трехфазные аналоги.
• Это же касается линейных автоматов и УЗО, выбираемых по току утечки в каждой из фазных линий.
• Распределительный шкаф также придется заменить, так как количество размещаемого в нем оборудования увеличивается практически втрое.
• При покупке установочных изделий потребуется учесть специальные силовые розетки с четырьмя мощными клеммами (одна из них – заземляющая).

Трехконтактная силовая однофазная розетка и вилка

Четырехконтактная трехфазная силовая розетка и вилка

Пятиконтактная трехфазная розетка с вилкой

В отличие от многоквартирных домов, где трехфазное питание практически невозможно, в загородных особняках этому вопросу уделяется пристальное внимание. Это объясняется тем что в капитальных частных постройках обязательно имеются рабочие мастерские с установленным в них силовым оборудованием типа фрезерного станка

Также оно потребуется при наличии отопительных котлов определенной конструкции и мощных насосов с трехфазными асинхронными двигателями.
