Роллетного типа
Полотно состоит из горизонтальных планок небольшой ширины, которые при поднимании ворот наматываются на вал по аналогии с рулонными шторами.
Вал заключен в защитный короб, который может монтироваться как снаружи, так и внутри гаража. Ихпреимуществами являются:
- малый вес;
- широкий ценовой сегмент;
- экономия пространства;
- возможность установки в проем любого размера;
- возможность автоматизации.
К недостаткам можно отнести снижение прочности конструкции при увеличении ее размера, отсутствие калитки, невысокая теплоизоляция и устойчивость к взлому.
Обобщив информацию, можно сделать следующие выводы:
- Если стоит цель сэкономить как можно больше средств – выбирайте ворота распашного или роллетного типа;
- Если нужна достойная теплоизоляция – секционные; Если пространство перед или сбоку от ворот ограничено, подойдут откатные или подъемные ворота;
- Если на первом плане стоит безопасность – выбирайте подъемно-гильотинный тип.
Основные причины изменения геометрии ворот, или проёма
Общая усталость металла, просадка петель, естественные деформации по окончании монтажа, просадка проёма (рамы в которой смонтированы ворота) по разным причинам, некоторые другие факторы (например, при жаркой, безоблачной погоде пару лет назад были проблемы тепловых деформаций металлических конструкций).
Внешние причины, не зависящие от материальной части. Купили машину повыше – не проходит по габаритам, ошиблись в нижнем зазоре — зимой ворота крайне трудно открыть, одна из стен гаража просела больше, что вызвало перекос проёма, и другие, которые иногда трудно предусмотреть.
В каждом из этих случаев решение принимается индивидуально, мы же рассмотрим несколько простых способов, которые доступны при наличии нехитрого инструмента с помощником.
Отличительные черты конструкции
Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:
Шарнирно-рычажное устройство.
Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.
По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.
Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

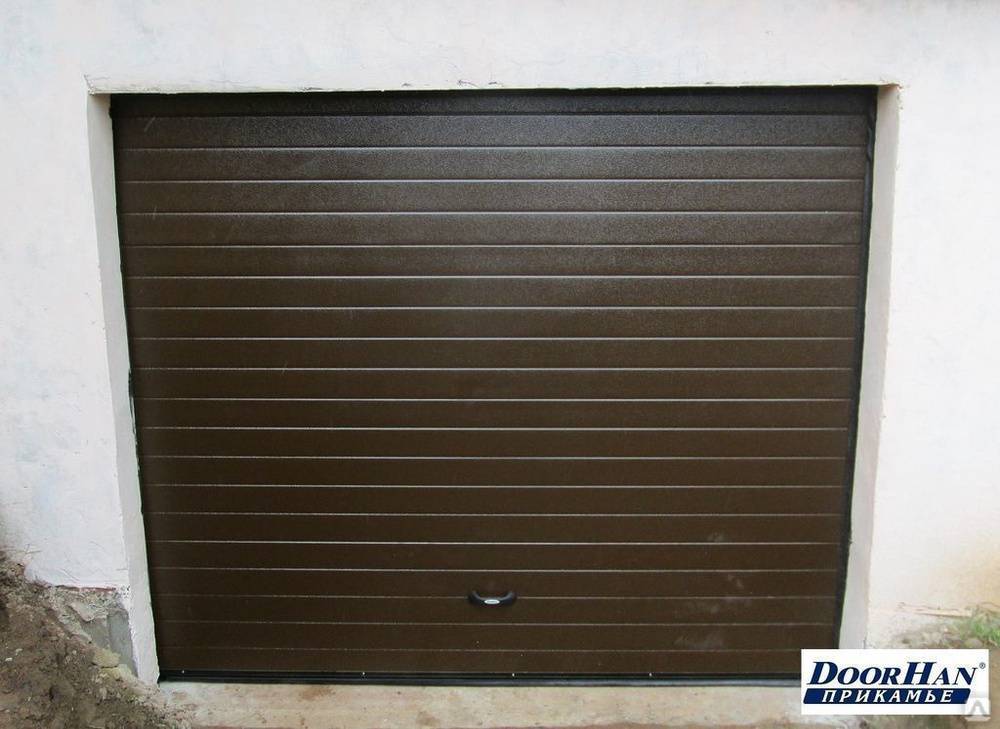

Подъемные ворота в гараж
Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см
Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.
Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.
Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.
Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.
При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.
Схема привода подъемных ворот
Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.
Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.
Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.
Подъемные ворота оформленные под дерево
Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.
Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.
Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.
Энергоэффективность секционных ворот – как сэкономить деньги?
Энергоэффективность ворот достигается за счет использования качественного утеплителя и уплотнителей в конструкции сэндвич-панелей. Для утепления обычно используется пенополиуретан. Теплоизоляционный материал размещается между двумя листами алюминия или оцинкованной стали. Применение производителем пенополиуретана повышенной плотности, а именно 46-47 кг/м3, позволяет дополнительно повысить стойкость ворот к деформации.
Конструкция сэндвич-панелей и толщина полотна
Секционные ворота могут быть с разной степенью энергоэффективности. Например, полотно толщиной от 9 до 20 мм неприемлемо для монтажа в проемах отапливаемых помещений. Низкие показатели теплосбережения допустимы в таких помещениях как неотапливаемые склады, подземные парковки и стоянки. Для отапливаемых помещений лучше выбирать полотно толщиной от 45 мм.
Ворота панорамного типа
Рассмотрим конструкцию утепленного воротного полотна на примере ворот «Алютех».
У ворот «Алютех» уникальная конструкция секций. Толщина каждой сэндвич-секции серии «Классик» 45 мм, что на 5-25 мм больше толщины секций ворот других производителей.
Между двумя внешними стенками из высококачественной оцинкованной стали находится пенополиуретановый утеплитель. В процессе эксплуатации полностью исключается возможность расслоения секций благодаря максимально прочному замковому соединению стальных листов. Замкнутый контур без деформаций выдерживает как резкие температурные перепады, так и случайные удары большой силы, в том числе резкие опускания ворот.
Структура секции ворот Alutech
Секционные ворота «Алютех» – это конструкция, которая обеспечивает надежную защиту внутреннего помещения гаража даже от самых суровых морозов и порывов ветра до 120 м/с, что соответствует нагрузке 700 Па. Такие данные были получены после проведенных исследований.
Секционные ворота Alutech не деформируются даже при очень сильных порывах ветра
В качестве дополнительной изоляции панели оснащены двухлепестковыми полимерными уплотнителями EPDM, исключающими «мостики холода». По периметру ворот также монтируются уплотнители, изготовленные на основе полимерного каучука
Материал уплотнителей остается эластичным даже при отрицательных температурах, что крайне важно для регионов с холодным климатом
Плотное примыкание к проему и полное отсутствие малейших сквозняков обеспечивается регулируемыми роликовыми кронштейнами. Как результат – значительная экономия на отоплении помещения ввиду высоких теплосберегающих свойств секционных ворот.
секционные ворота
Защита от защемления пальцев
Сопоставление секционных ворот со строительными материалами разной толщины
Если сравнить «гаражную классику», то есть стандартные стальные распашные ворота и секционные, то первые значительно выигрывают в цене. Но это только на первый взгляд. Устаревшая конструкция не является преградой для пыли, влаги, мороза, шума со стороны улицы. От всех этих неблагоприятных воздействий лучшим образом защитят только секционные ворота. Современная автоматика с лихвой окупает затраченные средства, обеспечивая должный уровень комфорта для пользователей.
Современные секционные ворота позволят сохранить благоприятный микроклимат и тепло в гараже
Секции толщиной 45 мм по показателям теплосбережения сравнимы с кладкой из красного кирпича толщиной 0,6 м.
Эффективная теплоизоляция, сравнимая с кирпичной стеной
Много ли электричества расходуется?
Стоит заметить прямую связь между размерами ворот и мощностью двигателя, который приводит в движение механизм поднятия/опускания ворот. Чем ворота больше, тем мощнее двигатель. Обычно выбирают двигатели мощностью 0,2-0,5 кВт. Но и в случае установки самого мощного двигателя расход электроэнергии крайне мал, сумма ежемесячной платы за нее увеличится весьма незначительно. Конечно, можно обойтись и вовсе без автоматики, но в дождливую погоду гораздо приятнее открывать ворота пультом дистанционного управления, сидя в собственном автомобиле.
Схема установки комплекта автоматики для секционных воротЕсли под воротным полотном препятствие, опускание сразу же блокируется
Ворота гаражные подъемные: виды
Такие конструкции могут быть:
- подъемно-секционными;
- подъемно-поворотными (щитовыми);
- подъемно-вертикальными;
- рулонными.
Предпоследний вид ворот в частном строительстве почти не используют, потому что для таких сооружений требуется огромная высота потолков: как минимум 5 метров. Ими обычно оборудуют промышленные и складские помещения.
Подъемно-секционные
Эти конструкции имеют полотно, состоящее из нескольких панелей. Ширина каждого элемента — 400-600 мм. Между собой их соединяют петлями шарнирного типа. При открытии гаража такая створка уезжает под потолок по направляющим. Смещение происходит благодаря торсионной системе (с торсионными пружинами), либо с помощью механизмов, имеющих пружины растяжения.
Элементы-секции для подъемных ворот изготавливают так же, как и сэндвич-панели. Внешние части — оцинкованная сталь, защищенная полимерным покрытием. Начинка — теплоизоляционный материал (пробковый), его толщина — от 50 до 100 мм. Достоинства этих решений:
- максимальная экономия пространства: как снаружи, так и внутри гаража;
- ремонтопригодность конструкции, так как секцию легко заменить;
- возможность установки ворот в любой (по размерам) проем;
- качественная теплоизоляция помещения;
- привлекательный вид конструкции.
Для некоторых хозяев автомобилей все достоинства могут перечеркнуть недостатки подъемно-секционных ворот. К минусам относится большая сложность монтажа, высокая стоимость готовых комплектов, довольно слабая степень защиты от взлома, необходимость крепления нескольких роликов к каждой секции. Если эксплуатировать конструкцию максимально часто, то детали подъемного механизма будут довольно быстро изнашиваться.
Подъемно-поворотные
Такие ворота намного проще. В этом случае полотно цельное, а поднимается оно за счет подъемного рычажно-шарнирного механизма, либо благодаря системе противовесов. Вся конструкция состоит из коробки, потолочных направляющих, створки, имеющей стальную раму и рычажного механизма. При открывании полотно поднимают под углом, близким к 90°, затем сдвигают под потолок. К преимуществам подъемно-поворотных моделей относится:
- максимальная надежность благодаря встроенной системе блокировки;
- простой монтаж, по сравнению с предыдущей конструкцией;
- прочность цельной створки, обрамленной металлом;
- простота открывания/закрывания гаража;
- возможность добавочного утепления.
Самый большой недостаток — большой вес конструкции, он требует особо прочной рамы. При любом повреждении створки придется менять все полотно. Расстояние от автомобиля до открывающихся ворот должно быть как минимум полтора метра. Такой вид ворот «отнимает» от высоты потолка 200-250 мм.
Рулонные (рольворота, рольставни)
Эти конструкции собраны их узких, тонких алюминиевых планок-ламелей. Устройство таких ворот довольно просто. Над верхним перекрытием устанавливают барабан, а по сторонам проема монтируют направляющие. Ламели соединяют с барабаном при помощи тросов. Когда барабан начинают крутить, сборное полотно наматывается на него.
Управляют механизмом вручную либо автоматически — пультом ДУ, кнопками блока, закрепленного на внешней стене, мобильным телефоном. Конструкция удобна, компактна, имеет легкий вес. Однако существенных недостатков у нее все-таки больше. Она:
- крайне ненадежна, так как вскрыть гараж сможет даже начинающий криминальный элемент;
- рано или поздно «обрадует» хозяев вмятинами на ламелях;
- имеет меньший срок эксплуатации.
Подъемно-секционные конструкции изготовить довольно сложно, а рулонные устройства крайне ненадежны. Поэтому оптимальным вариантом для самостоятельного создания будут подъемно-поворотные модели с цельным полотном, более надежные и относительно простые.
Ворота секционные
Данный тип ворот в процессе освобождения въездного проема в гараж складывается со смещением в подпотолочное пространство. Полотно ворот обычно состоит из 4-6 секций соединенных подвижным механизмом с элементами крепления и специальными уплотнительными прокладками. Для изготовления секций в основном используются сэндвич-панели из оцинкованной стали с утеплителем из пенополиуретана толщиной изолирующего слоя 40-60 мм. Отлично себя зарекомендовали секционные подъемные ворота Hormann, они выглядят стильно и служат долго.
Механизм складывания полотен состоит из специальных пружин и системы вращающейся цепной передачи с направляющими. Процесс открывания ворот автоматизирован и осуществляется с помощью пульта управления. Для экстренного торможения процесса открывания полотен производится монтаж датчиков предупреждения обеспечивающих безопасную эксплуатацию оборудования.
Как сделать подъемно-поворотные ворота своими руками?
Первым этапом работ является разработка чертежа. Этот эскиз имеет стандартное исполнение, потому найти его можно без труда в сети.
Ориентируясь на пример чертежа, можно приступать к замерам, чтобы получить необходимые данные для создания собственного эскиза. Для этого нам понадобятся карандаш и линейка. Во время замеров необходимо определить следующие параметры:
- высота проема;
- ширина проема;
- высота притолоки (имеется в виду расстояние, начинающееся с верхней точки проема и заканчивающееся на уровне прилегания потолка к стене);
- расстояние, на которое проем удалён от боковой стены;
- глубина гаража.
Когда чертеж будет создан, можно переходить к созданию рамы. В качестве основы для нее может служить рама от старых ворот. Также можно поступить и иначе — изготовить раму самостоятельно, используя в качестве материала деревянные брусья.
Конструкция рамы
Стандартный вариант предполагает наличие следующих компонентов:
- брус направляющих рельсов горизонтальный;
- рельс направляющий;
- брус коробки ворот горизонтальный;
- стойка коробки вертикальная;
- рама створки ворот;
- кронштейн для крепления пружины;
- уголок шарнира;
- пружина;
- рычаг механизма подъема;
- кронштейн рычага.
Чтобы изготовить деревянную коробку, вам следует позаботиться о наличии следующих материалов:
- брус, имеющий длину 2,3 метра и сечение 120 X 80 мм — 2 шт.;
- брус, имеющий длину 2,75 метра и аналогичное сечение, что и у первого — 1 шт.
Для соединения брусков используют металлические уголки, которые можно заменить пластинами.
В качестве основы для рамы полотнищ ворот можно использовать уголок 35 x 35 мм. Внутреннюю часть такой рамы обшивают изнутри доской, а с внутренней стороны – при помощи стального листа. При определении размеров рамы следует ориентироваться на габариты, которые имеет проем вашего гаража. Чаще всего полотно имеет следующие размеры — 2,5X 2,1 метра.
Для создания опоры пружины используют швеллер №8. Этот элемент должен иметь длину, равную 70 мм.
Для изготовления направляющего рельса допустимо использовать несколько уголков 40 x 40 мм
Очень важно, чтобы рельс по длине в точности соответствовал ширине полотнища ворот. Один его конец должен иметь пластину, при помощи которой рельс будет устанавливаться к горизонтальному брусу коробки
Отступив от другого конца 12 см, начинают крепить при помощи сварки кусок швеллера, длина которого должна составлять 100 мм. Монтаж рельса к потолочному брусу выполняется через верхнюю полку швеллера, для фиксации которого используют болтовое соединение.
Шарнирный узел делают из уголка. Для этого в нём нужно сделать отверстие диаметром 9 мм. Далее его закрепляют на раме, после чего, используя сварку, устанавливают пластину, имеющую аналогичное отверстие. Используемая пластина должна быть выполнена со следующими габаритами — 50 x 40 x 5 мм.
Это основные работы, которые необходимо выполнить при изготовлении подъемно-поворотных ворот своими руками. Больших сложностей здесь не возникнет, однако, вам будет проще выполнять операции, если у вас будет помощник.
Как установить автоматические ворота
Если говорить об установке секционных ворот, у них особенная конструкция полотна, состоящая из отдельных секций, которые носят название сендвич-панели. Так, секции соединяются между собой особыми петлями, а стыки между ними по всему периметру оснащаются уплотнителями соответствующего размера, что обеспечивает герметичность всей конструкции.
Устройство полотна – сплошное, поэтому, вместе со специальным подъемным механизмом, эксплуатация таких ворот довольно комфортная. Так, вся конструкция двигается плавно, без каких-либо усилий. К слову, многие владельцы отдают предпочтение именно таким воротам, причем тут есть возможность дополнительно установить калитку.
Для удобства секционные или роллетные ворота оснащают автоматикой. Конструкции отлично работают за счет автоматических приводов.
Гаражные ворота: разновидности и особенности их конструкций
Производители предлагают разнообразные варианты гаражных ворот. Они могут различаться размерами, особенностями своей конструкции. Выбирать для себя что-то определенное рекомендуется с учетом имеющихся возможностей, размеров машины, пожеланий и специфики расположения самого гаража.
Секционные гаражные ворота
Такие гаражные ворота представляют собой соединение нескольких секций. Они двигаются по полозьям, «отползая» на потолок или на стену. Могут быть автоматическими и механическими. Являются идеальным решением для небольших проемов.
Расчет размеров секционных ворот рассчитываются с учетом следующих моментов:
- наличие свободных 10 см под потолком. Они нужны для установки полозьев и автоматики;
- 10-14 см с обеих сторон по стенам. Пространство требуется для монтажа направляющих.
Секционные гаражные ворота идеальны для гаража на 1 или 2 машины.
Рулонные гаражные ворота
Размеры такой конструкции подразумевают наличие свободных 13 см под потолком. Монтаж направляющих и мощность двигателя – наиболее важные показатели работы таких ворот.
Подходят для небольших гаражей. Могут быть изготовлены под заказ любого размера.
Подъемно-поворотные гаражные ворота
Такая конструкция отличается массивностью. Представляет собой цельное полотно, которое с помощью шарнирного механизма принимает горизонтальное положение и поднимается вверх. Требует наличия как минимум 25 см свободных для установки двигателя и механизма подъема.
Подъемно-поворотные гаражные ворота подходят для больших гаражей.
Распашные ворота
Самый простой в изготовлении и использовании вариант. Не имеет ограничений по размерам. Для их эксплуатации требуется свободное пространство перед въездом в гараж.
Открываются преимущественно вручную. Однако более дорогие варианты изготавливаются с применением автоматики.
Откатные ворота
Такой вариант гаражных ворот также часто применяется. Размеры откатных ворот могут быть практически любыми. Для их монтажа потребуется наличие свободного пространства вдоль стены, куда они будут отъезжать. Потому могут быть рекомендованы для больших гаражей.
Стандартные размеры
Если говорить о стандартных размерностях, то можно определиться только с типовой высотой самих гаражных ворот и с высотой панелей подъемно-секционного типа. Связано это с тем, что ширина створки сильно варьируется, в зависимости от того, для какого гаража она приобретается. Есть одинарные гаражи, а есть двойные и это значительно влияет на ширину.
Высота полотна створки обычно равна 2.3 м. Подобная размерность считается стандартной для гаражей, высота потолков в которых редко превышает этот показатель. Размер в 2.3 м учитывает и поправку на хранение самого полотна в сложенном виде, равную 20 см. Поэтому, даже открыв ворота, находиться в гараже будет комфортно, ведь высота потолков в таком случае составит 2.1 м.
Если ворота оснащаются калиткой, то ее размеры тоже являются типовыми
Стоит обратить внимание, что подобные конструкции будут отличаться от типично принятых в силу того, что расцениваются как для подсобного помещения. Так, размерность двери в гараж, прорезанной в створке, составит 60х190 см или 70х190 см. Приемлем и тот, и тот вариант
Окончательное решение о ширине двери остается за производителем
Приемлем и тот, и тот вариант. Окончательное решение о ширине двери остается за производителем.
Что касается окон, то стандарта для них нет, ведь стеклянные вставки часто применяются в декоративных целях. Стекольчатые вкрапления могут быть витыми, сложной формы, а не просто прямоугольными.
Это обусловлено тем, что только так может быть подобран оптимальный вариант, который максимально хорошо защитит постройку от проникновения. Кроме того, эксклюзивные ворота будут смотреться наиболее выигрышно, поскольку их можно будет стилизовать под существующий экстерьер.
Авторы Гайдпарка
Дмитрий Сидоров
Вполне возможен ультиматум Украине
Читать полностью
Александр Попов
Подход тоталитарный и подход демократический
Читать полностью
Александр Попов
Морскую пехоту усилят новыми БМП и бронетраспортерами
Читать полностью
Петр Новыш
Насколько справедливы оценки спортсменов на сегодняшней олимпиаде?
Читать полностью
Василий Иванов
Доверяете ли Вы российским несистемным оппозиционный либералам и их критике российской власти?
Читать полностью
Александр Дмитриевич Семёнов
Любое государство считает вооружённый сепаратизм на своей территории преступлением?
Читать полностью
Бедный Виктор
В Сочи воруют и обманывают
Читать полностью
Evgeny
Соловьёв и Симоньян всё красиво говорят. Но Россия обречена. И мы вместе с ней.
Читать полностью
-
Василий Иванов
Оцените Ваше ожидание войны на Донбассе в ближайшее время по десятибалльной шкале
Читать полностью
Продавец Воздуха
Запад хочет разделить Украину.
Читать полностью
king-kong nl
А вы согласны отдать зарплату ради ДНР и ЛНР?
Читать полностью
Elka
Нужны ли вам извинения от Euronews, как того требуют «Ветераны России»
Читать полностью
Подъёмно-секционные ворота
Вариант сложен, но они герметичные и лучше защищают помещение. Могут быть электроприводными или ручными. Первый вариант удобен, стоит нажать кнопку или пульт – готово. Но ручной привод реже ломается, а щит для него сделать проще. Необходимые детали невозможно изготовить дома. Детали нельзя покупать на рынке, лучше купить заводской комплект.
Дверной проём гаража следует измерить и прикинуть, подойдёт ли стандартное полотно, также проверить, чтобы боковые части и верхняя с нижней части проёма пребывали в одной плоскости. К высоте дверного проёма добавляем 50 см (если ворота с приводом – 100 см), это длина гаража, необходимая, чтобы к её потолку ложились ворота.
Вариант сложен, но они герметичные и лучше защищают помещение
Секционные ворота состоят из полотна, замков, механизма движения, механизма пружинного уравновешивания и направляющих модулей. По краям проёма крепятся шины, которые заводятся под перекрытие, по ним и двигаются ворота. Секции лучше купить полимерные, они практически не поддаются коррозии, не создают шум, выдерживая температуры -50 – +60.
Почему система подходит для гаража
Производители выпускают надежные конструкции. Каждая система подъемного типа легко выполняет свое назначение, – она устоит перед ураганом и не пропустит воров в гараж. Панели удачно вписываются в интерьер благодаря разным видам отделки. Предусмотрено удобное автоматическое управление.
5 фактов в пользу подъемных ворот:
- Теплоизоляция. Конструкции ставят в отапливаемых и неотапливаемых гаражах, боксах. Периметр усилен уплотнителями, что предотвращает попадание влаги и холодного воздуха. Сэндвич-панели с пенополиуретаном сохраняют тепло как кирпичная стена шириной 50 см. Ворота помогают экономить на отоплении.
- Прочность. Жесткое стальное полотно с защитным покрытием устойчиво к взлому. Конструкция стоит как стена при сильных порывах ветра. Чем толще панели, тем стабильнее и прочнее ворота при нагрузках.
- Срок службы. Закрытый контур сохраняет целостность при ударе, не рассыхается на солнце и не гниет под дождем.
- Высокий ресурс пружин, роликов, уплотнителей, стальных тросов и других элементов ворот. Комплектующие не подвержены сквозной коррозии и служат более десятка лет.
- Дизайн – в оформлении используют большое количество доступных цветов.
Собственник получает широкие возможности, – подъемные механизмы используют внутри двора и на подъезде с улицы. Они подходят для установки в двойных, одинарных гаражах. Складная конструкция позволяет подъехать ко въезду, не дожидаясь пока он откроется.
