Водяное отопление дома

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Принципы функционирования отопления

Отопление на основе печи с водяным контуром работает по принципу теплообмена. В топке печи от горячего воздуха нагревается вода, находящаяся в контуре. Она поднимается вверх по трубе и направляется в отопительную систему. Попадая в радиаторы (батареи), теплоноситель отдает свою тепловую энергию, а охлажденная жидкость обратно поступает в печной контур. Так обеспечивается замкнутый цикл системы.

Выделяется 2 основных типа данного отопления:

  1. Самотечная система. В соответствии с физическими законами, нагретая вода поднимается вверх и самостоятельно устремляется в отопительную разводку, освобождая место для уже охлажденной жидкости. Такая система способна хорошо функционировать при небольшом количестве радиаторов и малой общей длине трубопровода.
  2. Принудительная система. В радиаторах и по мере продвижения по трубам водный поток испытывает значительное сопротивление, что тормозит его. В разветвленных и достаточно длинных системах собственного давления часто оказывается недостаточно, а потому приходится к обеспечению принудительного движения теплоносителя. Для этого устанавливается электрический насос (чаще всего в обратной трубе).

Конструктивные особенности печи

Печь для водяного отопления отличается от обычной тем, что в нее встраивается водяной контур (теплообменник). Он содержит 2 патрубка: сверху — для подачи горячей воды в систему, снизу — для подключения обратной трубы с охлажденной жидкостью. Печь своим устройством должна обеспечить разогрев теплоносителя, проходящего по трубам.

Эффективность работы печи обеспечивается правильным выбором конструкции контура и места его расположения, с учетом следующих особенностей:

  1. Конструкция. Печной теплообменник может изготавливаться из листового металла в форме емкостей (котлов), круглых или профильных металлических труб, сложных металлических конструкций (например, отопительная батарея).
  2. Материал. Водяной контур изготавливается только из металла. По прочности и коррозионной стойкости идеально подходит чугун, но он сложен в обработке. Чаще всего используются стальные трубы или листы. Нельзя использовать в топке печи медь, т.к. ее температура плавления менее 1100ºС, а кратковременный разогрев в печи на дровах возможен до 1200ºС.
  3. Размеры. Объем и протяженность контура должны обеспечивать горячей водой всю отопительную систему, с учетом постепенного ее охлаждения в каждом радиаторе. Точный расчет размеров теплообменника провести достаточно сложно, а потому этот процесс доверяется специалистам. Оценить размеры можно по необходимой мощности системы отопления. Практика показывает, что достаточная мощность обогрева составляет 1,1-1,3 кВт на каждые 10 м² площади помещения при стандартных потолках (высота 2,7-2,8 м). Теплообменник же в среднем отдает 6-8 кВт энергии с каждого своего 1 м² площади.

Также важно расположение контура в печи:

  1. Самый эффективный разогрев теплоносителя обеспечивается при размещении контура непосредственно в топочной камере. Такой вариант монтируется при возведении новой печи или капитальной реконструкции с полной разборкой.
  2. Для повышения долговечности теплообменника его можно отделить от топки тонкой перегородкой с хорошей теплопроводностью. В этом случае устраняется прямой контакт с открытым пламенем, и снижаются требования к материалу обменника. В таком случае для разогрева потребуется больше тепловой энергии.
  3. Можно использовать значительную тепловую энергию отводящегося дыма. Установка контура в системе дымохода позволяет устранить необходимость уменьшения полезного объема топочной камеры.

Для обустройства водяного отопления используются печи разного типа. В частных домахпопулярны кирпичные печи с встроенным водяным контуром. В небольших домах можно использовать пиролизные печи длительного горения. В наше время можно просто установить покупную, готовую печь с водяным контуром.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

  • строительный уровень;
  • рулетка;
  • мастерок;
  • ведро;
  • пассатижи;
  • электродрель;
  • сварочный инвертор;
  • гаечный ключ;
  • отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Рекомендации по выбору и подключения радиаторов

За обогрев внутренних помещений в системе автономного отопления «отвечают» радиаторы отопления. Существует несколько типов отопительных батарей.

Для монтажа отопительной системы необходимо подобрать водяные радиаторы из следующих материалов:

  • Сталь. Главным преимуществом является демократичная доступная цена. Недостаток — подверженность коррозии.
  • Алюминий. Материал характеризуется высокой устойчивостью к коррозии, но весьма чувствителен к перепадам давления. Хотя в индивидуальном отоплении рабочее давление всегда стабильно и легко регулируется.
  •  Биметалл. Комбинированный материал сочетает лучшие технические показатели алюминия и стали.
  • Чугун. Это материал относится к «вечной» классике, с большим сроком службы. Из-за своего тяжелого веса монтировать радиаторы приходится на специальных мощных кронштейнах.

Виды котлов и других водогрейных аппаратов

Есть несколько типов автономных систем отопления дома, главным элементом которых является:

  1. Газовый котлоагрегат.
  2. Водогрейная установка на твердом или жидком топливе.
  3. Электрический водонагреватель.
  4. Дровяная печь или угольная.
  5. Тепловой насос на альтернативном источнике энергии.

По типу крепления различают настенные и напольные установки. Монтаж системы отопления в частном доме, работающей на угле и дровах, возможен только с использованием стационарного нагревательного оборудования. Газовые и электрические модификации могут быть настенными, что позволяет экономить пространство. Если домик небольшой, отличным вариантом является обычная твердотопливная печка с вмонтированными регистрами с трубками, по которым циркулирует теплоноситель.

Водяное отопление частного дома: плюсы и минусы системы

Как и у любого вида отопления, у водяного есть сторонники и противники. Но наше дело не принимать одну из сторон, а взвешенно разобраться со всеми параметрами. Разберем достоинства обогрева жилища водой.

ДостоинстваНедостатки
Теплоемкость воды выше того же параметра воздуха в 4 000 раз – это доказанное физическое свойствоМонтаж отопления своими руками и последующая эксплуатация требуют большей затраты сил, нежели другие виды отопления
Расходы на монтаж и последующую эксплуатацию сравнительно невеликиКонтроль уровень теплоносителя и периодические ревизии нагревателя воды обязательны
Такое отопление позволяет использование в качестве нагревателя, любого топлива или электричестваЕсли это отопление дачного домика, на зимний период, когда нагреватель не используется, вода сливается. В противном случае трубы разморозятся (проблема решается заменой воды на антифриз). А если воды нет, то взаимодействие с воздухом ведет к ускоренной коррозии металлических труб внутри
Трубы прокладываются под полом или скрываются натяжным (подвесным) потолком

Первое, что стоит продумать – размещение нагревательных приборов для системы отопления

Как сделать водяное отопление самостоятельно (пошагово)

Для данного способа обогрева дома подойдет любой теплогенератор: газовый котел, электрический или твердотопливный (на дровах, угле и брикетах).

  • Лучше всего по экономичности газовый котел, но ставить его лучше в том случае, если к вашему дому подведена ветка газоснабжения.
  • Дальше по затратам на отопление идет электрический и твердотопливный котел.
  • Последний вариант пользуется наибольшей популярностью, так как дрова — это самый доступный вариант топлива в нашей стране.

Шаг 1. Монтаж котла

Прежде чем устанавливать котел, необходимо набросать схему по прокладке трубопровода, так как сделать это нужно с наименьшими затратами по материалам. Если у вас котел газовый, то следует также учесть где вводится газ в доме.

В случае если котел работает на дровах, то взять во внимание следует его месторасположение, так как нужно будет сделать качественный дымоотвод.
Еще необходимо продумать момент циркуляции теплоносителя, если она будет естественной, то котел надо ставить как можно ниже.
А если система отопления будет с циркуляционным насосом, то особой роли не играет высота размещения теплогенератора.

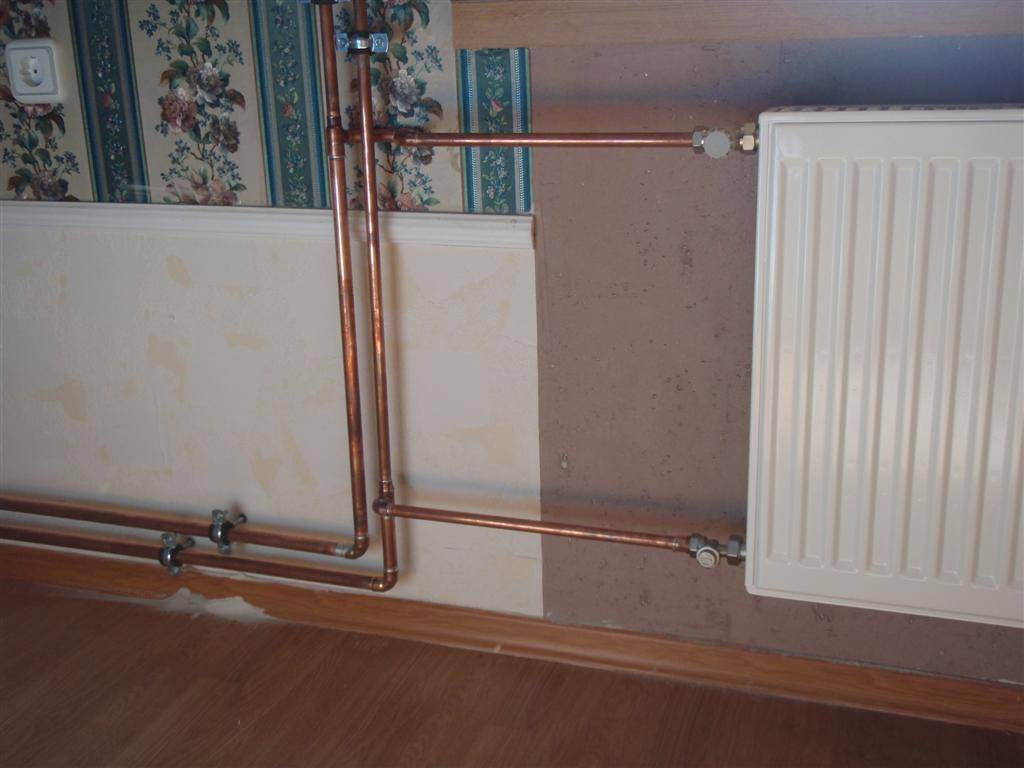

Шаг 2. Установка радиаторов

Батареи чаще всего монтируются под окнами, в таком случае они смотрятся эргономично и при этом прогревается самая уязвимая часть стены. А это значит, что на ней не будет образовываться плесень и грибок в случае плохой теплоизоляции.

Под каждый радиатор по бокам следует предусмотреть запорные шаровые краны. Они необходимо перекрывания подачи теплоносителя в случае протечки батареи. Но их еще используются для отключения отдельных радиаторов от отопления, например, для того чтобы не обогревать помещения без жильцов.

Шаг 3. Разводка труб

Трубы развести по дома или квартире можно 2 способами:

  • Открытый. В таком случае трубопровод прокладывается вдоль стены, при этом крепится небольшими пластиковыми скобами.
  • Закрытый. Здесь подготавливаются штробы в стене, затем в них монтируются трубы, которые в дальнейшем заделываются цементным составом или шпаклевкой.

Шаг 4. Сварка труб из полипропилена и монтаж различного оборудования

При сварке полипропиленовых труб на стыке должен появиться бортик из расплавленного материала трубы. Он свидетельствует о том, что спайка труб прошла качественно, а значит они не начнут течь при эксплуатации.

Дабы скрыть каким-то образом линейное расширение контура, применяют компенсатор, ставится он в скрытом месте.

  • Отыщите на форумах или просто в интернете таблицу по времени нагрева труб. Так как все они греются на паяльники разное время, это зависит от типа трубы и ее диаметра. Иногда производители кладут такую таблицу в комплект к утюжку.
  • После соединения части нужно держать какое-то время без посторонних движений, только в этом случае соединение затвердеет правильно.
  • Если свариваются трубы огромного диаметра, то продолжительность разогрева увеличивается на 40-50 процентов (в зависимости от ⌀). Греть нужно грамотно, но перегревать соединительные элементы все-таки не стоит, так как в этом случае полипропилен начнет «гореть», то есть появятся коричневые участки.
  • Если сильно перегреть, то просвет трубопровода может заметно уменьшиться. Если вы перегрели трубу, то нужно отрезать труборезом неправильно смонтированный участок, а затем при помощи фитингов нарастить трубу.

На этом этапе работы также устанавливается циркуляционный насос, расширительный бак и группа безопасности (сюда входит температурный датчик, клапан сброса давления и так далее).

После этого некоторые элементы системы подключаются к электричеству, далее СО заполняется теплоносителем и проверяется на наличие утечек.

Если внимательно изучали нашу статью, то теперь вам известно, как правильно сделать отопление в частном доме. Желаем вам успехов в работе!

Монтаж системы

Конструируя отопительную схему водяного типа без насоса, нужно грамотно расположить котел, нижний радиатор. Чем выше батарея по отношению к котельному оборудованию, тем хуже отток. Устройства обогрева лучше монтировать в подвальном помещении. На скорость циркуляции теплоносителя влияет:

  • сечение труб. С уменьшением диаметра трубопровода, увеличивается сопротивление, оказываемое теплоносителю;
  • материал труб. Лучше применять полиуретановые изделия;
  • количество мест изгибов. С уменьшением количества, увеличивается эффективность работы отопительного контура. Производительность зависит от количества запорной арматуры.

Монтажные работы

Чтобы рассчитать мощность котельного оборудования нужно применять рекомендации СНиП. Для одного квадратного метра отапливаемого помещения нужен обогревательный элемент мощностью 0,1 кВт. При монтаже обогревательного узла, необходимо утеплить стояк горячей воды, помещение с расширительным бачком.

Монтажные работы: устанавливают основной стояк. Сверху монтируют расширительный бак. Подсоединяют разводку на уровне 1/3 высоты комнаты от пола. Отводят трубы к радиаторам. Однотрубная разводка предполагает подключение труб к котлу с последнего радиатора. Двухтрубная — параллельное подсоединение батарей, врезку отводов в общий трубопровод.

5.Геотермальное отопление

Подразумевает собой отопление частного сектора за счет использования природного тепла. Теплоноситель в систему отопления частного дома аккумулируется в глубоких слоях грунта. Сохранение постоянной температуры в глубоких слоях земли позволяет использовать тепло в благих целях. В качестве теплоносителя используется вода или антифриз жидкость.

Инновационные вид установки имеет массу плюсов: экологичный, безопасный, дает возможность постоянного получения необходимого количества тепла, не заставляет задуматься, когда и как промыть систему отопления в частном доме, и с помощью каких средств.

Тепловой насос

Тепловой насос не вырабатывает тепло, а перекачивает его из недр земли. Сначала охлажденный теплоноситель системы отопления нагревается на несколько градусов проходя по наружному контуру. Затем, проходя через теплообменник передает тепло во внутренний корпус насоса с хладагентом. Из-за низкой температуры кипения, хладагент превращается в газообразное состояние, когда проходит через испаритель. Это происходит при низком давлении и температуре -5град. Далее, в компрессоре газообразный хладагент сжимается до высокого давления и температуры. Потом, находясь во втором теплообменнике газ передает тепло теплоносителю системы отопления. Таким образом хладагент остывает, переходит в жидкое состояние, а давление снижается и направляется на следующий круг. А нагретый теплоноситель поступает к отопительным приборам.

Геотермический грунтовый зонд

Установка геотермального зонда включает в себя несколько этапов работ:

  1. Бурится скважина. Глубина скважины рассчитывается по требованию теплового обеспечения дома и зависит от грунта.
  2. Зонд, внутри которого теплоноситель, опускается в скважину . Теплоноситель передает тепло из грунта тепловому насосу. Зонд бывает вертикальный и наклонный. Наклонные зонды используют, когда нет возможности заглубиться в грунт. Горизонтальные коллекторы часто используют под плитным утепленным фундаментом. Если есть грунтовые воды, то специалисты советуют применять колодезные установки.
  3. Продуктивность геотермальной системы отопления зависит от отопительной системы в доме. Лучше всего замечено сочетание с системой «теплый пол», «теплые стены» и фанкойлами.

Из чего состоит отопительная система?

Довольно часто сердцем, основным элементом любой отопительной системы является котел. Именно он производит нагрев теплоносителя, задача которого очевидна – разнести тепло по всему дому. И, конечно же, лучше всего с этой задачей может справиться жидкость. В большинстве отопительных систем в качестве теплоносителя принято использовать воду.

Система с теплоносителем такого типа делается замкнутой. То есть, вода, находящаяся в ней циркулирует по кольцу, и долив теплоносителя требуется крайне редко.

На сегодняшний день наиболее надежной и практичной признана двухтрубная отопительная система, которая изображена на фото:

Двухтрубная отопительная система

Она состоит из двух замкнутых на котле контуров – подачи теплоносителя и обрата. Первый служит для того чтобы подводить разогретую в котле жидкость к радиаторам, где она и отдает свое тепло. После остывания теплоноситель по трубам обрата возвращается к котлу для повторного нагрева. При этом наиболее рациональным и максимально эффективным является параллельное расположение радиаторов – таким образом, они прогреваются одновременно, что делает возможным равномерный прогрев всех помещений

Важно помнить – на эффективность обогрева влияет расстояние между контурами подачи теплоносителя и обрата. Допустимый минимум – высота от подоконника до пола

Следует признать, что отчасти они правы – ведь по причине прохождения теплоносителя по трубам и узлам происходит определенная потеря теплоносителя. Однако не следует забывать, что печное отопление не делает возможным одновременный равномерный прогрев всех комнат. Кроме того, использование печи – весьма неудобно по причине необходимость хранения большого запаса дров. Если же использовать котел, работающий на дровах, топлива требуется значительно меньше.

Печное отопление дома

Чаще всего используется достаточно простая, и в то же время весьма эффективная двухтрубная отопительная система с естественной циркуляцией теплоносителя. Она позволяет качественно отапливать дом, не используя при этом дополнительного оборудования – электрических циркуляционных насосов. Причина популярности данной системы отопления частных домов объясняется тем, что нередки случаи перебоев с электропитанием – а в таком случае (без электричества) система работать просто не сможет.

Одним из главных требований, которое крайне важно соблюдать для дальнейшей работоспособности системы, является создание максимально возможной разницы в высоте между выходным патрубком системы и самой высшей точкой системы. Именно поэтому наиболее рациональным является расположение котла с патрубком в подвальном помещении

Если подвал отсутствует, котел устанавливается в углубление на первом этаже. Не менее важным является и создание уклона магистрали обрата. Он выполняется по горизонтали, начиная от первого радиатора системы.

Котел отопления в подвале частного дома

В отопительной системе данного типа существует еще один обязательный элемент – расширительный бачок

Он используется для создания в системе максимального давления, которое крайне важно для нормальной циркуляции. Работа бака основана на обычном гравитационном принципе

Размещать его следует как можно выше – идеальным местом будет являться чердак. Именно от высоты расположения, а не от количества жидкости в баке и зависит давление.

Следует помнить, что такие системы отопления частного дома могут правильно работать только в том случае, если теплоносителем является вода. Система с таким принципом действия расширительного бака называется открытой.

Расширительный бачок отопления

Закрытыми называются системы, в которых расширительный бак никак не связан с внешним миром. То есть – не имеет возможности откачки теплоносителя. В такой системе принято использовать компенсационный бак. Это емкость небольшого размера, внутренняя полость которой разделена на две части гибкой мембраной. Одна из частей заполнена теплоносителем. Регулирование давления в системе происходит посредством выгибания мембраны в ту или иную сторону. Поскольку система замкнута, это позволяет в качестве теплоносителя использовать тосол.

Установка водяного отопления частного дома

На первом этапе выполняется установка отопительного котла. Он должен располагаться на подставке, отлитой из цементно-песочной смеси. После этого подсоединяют трубу отвода отработанных газов котла к центральному дымоходу. Место стыка обязательно заделывают жаростойкой мастикой или глиной, которая не растрескивается под воздействием высокой температуры.

На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы. которые нужно учитывать:

  • Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
  • Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
  • От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
  • Отопительный радиатор должен, находится на 20 мм расстоянии от стены.

После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.

  1. Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
  2. Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
  3. В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
  4. При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.

Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.

Однотрубная система отопления дома

После закупки всех необходимых материалов и оборудования становится ясно, что цена на монтаж мастером слишком большая. Потому собственная работа сэкономит много личных средств.

Выгоднее опираться на однотрубный вариант, поскольку его проще устанавливать, и эта версия значительно дешевле.

  1. Труба соединяется с подающим патрубком котла и прокладывается по всему дому.
  2. После этого она соединяется с обратной стороны котла с другим патрубком и формируется замкнутая система.
  3. Но к радиатору напрямую либо через специальную арматору подключаются отводы.
  4. Для поддержания давления используются специальные краны по всей длине системы.
  5. Кроме этого трубы прокладываются под уклоном в 3 — 5 градусов, что улучшит КПД отдачи тепла.

Классификация обогревателей

Обогреватели этого принципа действия подразделяют по источнику тепла, типу используемого нагревательного элемента, по форме и месту установки.

Они могут работать на:

Жидком топливе. Газе. Электрической энергии.

Последние самые распространенные в частных жилых домах, а первые — в производственных помещениях.

Электрические нагреватели имеют и свою внутреннюю классификацию, по виду элемента нагрева делятся на:

ТЭНовые. Керамические. Карбоновые.

У карбоновых нагревательным элементом является углеродное волокно, помещенное в стеклянных трубках (вакуумных). Керамические, в свою очередь, по месту вероятной установки подразделяют на настенные, настольные и напольные. Наиболее распространенный вариант — ТЭНовые конструкции, с корпусом из нержавеющей стали.

Традиционно инфракрасные обогреватели по особенностям конструкции подразделяют на три вида:

Пленочные. Трубчатые. Панельные.

Панельный может крепиться на потолке или стене, функционирует подобно обычному радиатору отопления. Но поток тепла от него направленный, он не может иметь кругового охвата действия.

Трубчатый монтируется на цилиндрической поверхности, основа его — мощный преобразователь, он может излучать тепло в диапазоне 360 градусов, а может, будучи вписанным в настенный или потолочный плафон, работать с углом излучения в 180 градусов.

Панельный инфракрасный обогреватель

Пленочный ИК обогреватель (плэн) создан на базе сверхтонкого преобразователя и монтируется на гибкой пленке. Имеет один минус: невысокую мощность, зато идеален для обогрева небольшой конкретной зоны.

Система водяного отопления

Система водяного отопления являет собой замкнутую цепь, состоящую из котла, выполняющего функцию генератора тепла, трубопроводной системы и батарей. По этой системе в постоянном режиме циркулирует вода или антифриз. Топливом для того чтобы разогреть воду может быть уголь, дрова, керосин или природный газ, электроснабжение, преобразователи и т.д.

Водяное отопление

Кроме вышеназванных компонентов, которые включает водяная система отопления, сюда еще входят устройства, предназначенные для регулирования системы – расширительный бак для отведения излишков воды или такой жидкости, как антифриз, которые появляются в случае нагрева, терморегуляторы, насос циркуляции, манометр, запорный, автоматический отводчик воздуха, клапаны для предохранения.

Для водяного отопления могут быть использованы разнообразные трубы:

Стальные, нержавеющие и стальные оцинкованные. При установке таких труб их сваривают. Стальные трубы – подвержены коррозии. Оцинкованные стальные и нержавеющие – не обладают таким недостатком, а при их установке лучше применять резьбовые соединения.

Стальные трубы

Медные. Такие трубы являются надежными, они выносят очень высокие температурные режимы, высокое давление. Соединяются медные трубы высокотемпературной пайкой серебросодержащим припоем. Они могут быть хорошо скрыты в стенах вашего дома. Заметим, что медные трубы – самые дорогостоящие, используются они, в основном, в строительстве эксклюзивных объектов.

Медные трубы

Полимерные (металлопластик, полиэтилен, полипропилен, армированные алюминием трубы). Такие трубы достаточно удобны при установке. Металлопластиковые – прочны и стойки к процессу коррозии, они не позволяют откладываться осадку на поверхности внутри. Монтируются они при помощи прессовых или резьбовых соединений без сварки. Но у таких труб большой коэффициент расширения тепла. Поэтому, если долго была только горячая вода, после чего пошла холодная, то такие трубы могут дать течь. Поэтому при временном прекращении работы котла в зимнее время и размораживании систем отопления наступит повреждение.

Полимерные трубы

Выбор материала труб, которые будут использовать определенные водяные системы отопления, должен непременно быть согласован с проектировщиками с учетом таких факторов, как вероятность альтернативного или аварийного отопления здания, предпочтения и финансовые возможности. Специалистами было доказано, что наиболее надежными являются медные трубы, поэтому для построения долговечной системы водяного отопления необходимо использовать именно такие.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
