Как установить влагозащищенные розетки в ванную комнату — пошаговая инструкция

Какой провод выбрать: материал и конструкция

Монтаж проводки в ванной комнате выполняется с помощью трехжильного электрического кабеля с двойной изоляцией. Каждый проводник имеет свою цветовую маркировку, что облегчает коммутацию:

  • Синий (голубой) – “ноль”;
  • Коричневый – “фаза”;
  • Желто-зеленый – “земля”.

Назначение жил проводов опрелеляем по цвету

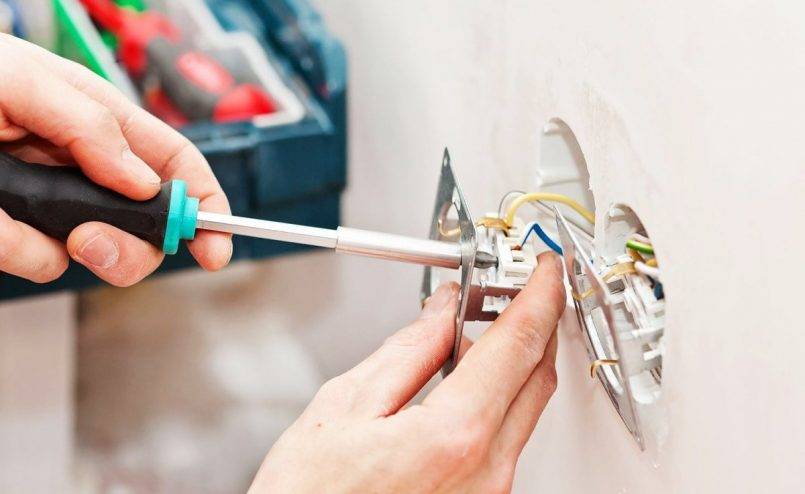

Как подключать жилы провода

При покупке предпочтение следует отдавать медному кабелю. Он обладает массой преимуществ по сравнению с алюминиевым:

  • Более гибок, его удобнее подсоединять к контактам розеток и выключателей;
  • Менее подвержен окислению в местах контакта;
  • При одинаковом сечении выдерживает более значительную нагрузку;
  • Оказывает меньшее контактное сопротивление при подключении к розетке и автоматам.

Для медного кабеля характерна различная конструкция жил. Они могут состоять как из одного толстого, так и из пучка тонких скрученных проводов. По своим электротехническим характеристикам (сопротивлению, нагрузочной способности, классу изоляции) оба вида практически идентичны.

Единственным недостатком для медной скрученной жилы является необходимость покрытия припоем монтажных концов. Это необходимо для обеспечения более надежного соединения при подключении к розетке. Кабель с однопроводными жилами выполнения подобной операции не требует, но работать с ним сложнее, так как он более жесткий.

Установка розеток в ванной комнате: нормы

Перед установкой розеток важно правильно выбрать места для их установки. Обязательно нужно соблюдать правила электробезопасности:

  1. Заземление. Оно отвечает за безопасность и предусмотрено во всех домах нового образца. Заземление нельзя выводить в ванную, в металлические трубопроводы, оно выводится только на входной щиток с автоматическими выключателями.
  2. Автоматы. Они устанавливаются в квартирах, где мощность подключаемого оборудования велика – например, при установке стиральных машин и водонагревателей.
  3. УЗО. Устройство с защитным отключением советуется установить в санузле на всю проводку. УЗО сработает на любые минимальные утечки тока и отключит подачу электричества полностью.

Важно отметить, что ванных не требуются клеммники со скрутками и другими соединителями проводов. Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией

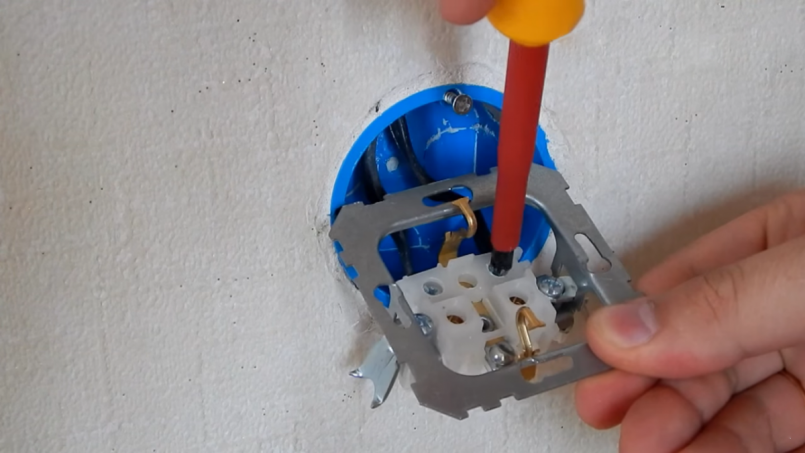

Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам

Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам.

Высота установки для стиральной машины: правильное расположение

Обязательные условия к подключению стиральных машин:

  • подключение выполняется только к исправной проводке через трехжильный медный кабель;
  • внутри ванной устанавливаются только специальные розетки с защитой от попадания воды.
  • обязательно нужно соблюдать технику безопасности;
  • розетка должна быть с заземлением и со встроенным УЗО.

Грамотно брать место размещения розетки. Прибор должен быть расположен на значительном расстоянии от источников воды, рядом со стиральной машиной и в удобном для доступа месте.

В ванной комнате электророзетки для стиральных машин ставятся на высоте не менее 60 см от пола. Обычно выбирается расстояние в 100 см при средней высоте машин в 85 см. Розетку для удобства эксплуатации ставят над машиной. Также они должны размещаться не ближе 60 см от объектов, являющимися источниками воды.

Высота над раковиной для влажных помещений

Розетка в ванной должна располагаться на расстоянии не менее 60 см от раковины, оптимальным значением является 100 см. Также устройство должно быть оснащено защитной крышкой, чтобы внутрь не попадали брызги воды. Для дополнительной защиты изделие можно установить в нишах, за перегородкой или в подвесных шкафах. Для раковин со столешницей можно сделать прибор со скрытым модулем, который будет спрятан в столе.

На какой высоте расположить розетку для фена в ванной комнате

Ванная комната это не просто наличие душевой кабины или умывальника, это место, где можно высушить и уложить волосы феном, воспользоваться электробритвой, высушить полотенца. Для маломощных приборов, таких как фен, плойка, оптимальным расположением будет высота в 100 см. Расчет нужно проводить так, чтобы провода при использовании не были внатяжку.

Место установки

Чаще всего решают, как подключить розетку в ванной своими руками, в тех случаях, когда надо поставить в помещении стиральную машину. Ту есть свои особенности.

Монтировать около душа или умывальника – это не самое приемлемое решение. Может всегда произойти короткое замыкание. Всегда нужно разделять всё помещение на несколько квадратов по шкале электробезопасности.

Нулевой уровень – близость к источникам брызг максимальная. Третий уровень – на участке от 3 метров до источника влаги, именно он и считается наиболее приемлемым.

В интернете полно схем подключения розеток в ванной комнате. Главное, позаботиться о том, чтобы никак не мешал конденсат, который появляется на стенах из-за специфических условий повышенной влажности.

Всех сильнее страдает стена, которая является смежной с лестничной клеткой. Причем сырости больше на участках ближе к напольным покрытиям. Высота должна достигать порядка 1.5 метров, если хотите ставить на перегородках внутри.

Розетка для стиральной машины

Правильное подключение стиральной машины к сети, это не только гарантия долгой и надежной ее работы, но и, что самое главное, залог безопасности Вас и ваших близких. Поэтому все компоненты цепи, а это защитная автоматика, электропроводка и розетка. должны быть верно рассчитаны, подобраны и размещены.

Отталкиваться необходимо от потребляемой мощности стиральной машины. Так же, обязательно учитывается мощность других электроприборов, которые возможно будут подключены в эту же розеточную группу. Далее складываем все мощности потребителей электроэнергии и соответственно полученным результатам выбираем сечение проводов и номинал защитного автомата.

Так средняя современная стиральная машина потребляет около 2000-3000 Вт, если установлен водонагреватель, потребление которого тоже около 2000-3000 Вт в среднем, и планируется использование фена, а это еще 1500-2000вт – общее потребление может легко перевалить за 6 кВт, что для медного кабеля с жилами сечением 2.5 кв.мм (такой чаще всего устанавливают на розеточные группы в домах) уже перебор и возможен его нагрев, чего допускать нельзя. Поэтому к расчетам нужно подойти очень ответственно.

Самый оптимальный вариант – это отдельная линия со своим защитным автоматом и устройством защитного отключения (УЗО) на стиральную машину. Прокладку проводки необходимо выполнить трехжильным медным кабелем с сечение жил 2.5 кв.мм с обязательным заземлением. В распределительном щите установить на эту группу или дифференциальный автоматический выключатель или связку автомат плюс узо на 20А. Данная схема подключения показана ниже.

Электрическая розетка, для подключения стиральной машины, должна быть обязательно влагозащищенной. Все электротехнические изделия имеют такую характеристику как «степень защиты». с аббревиатурой IP и двумя следующими за ней цифрами, первая из которых показывает степень защиты от попадания пыли, а вторая воды, выбирать необходимо механизмы с высокой защищенностью, например ip55.

Такие розетки, как правило, имеют защитную крышку и шторки, внутри у них имеется дополнительный уплотнитель, защищающий от попадания влаги механизм. В том случае если нет возможности установить УЗО, можно установить для стиральной машины розетку со встроенным устройством защитного отключения.

Очень важно правильно выбрать расположение розетки для подключения стиральной машины. Электророзетка должна располагаться как можно дальше от труб, а так же ванной, раковины и прочих сантехнических устройств, согласно ПУЭ (Правила устройства электроустановок) расстояние должно быть более 60см

Избегайте установку розеток на холодные стены дома (выходящие в подъезд, на улицу и т.д.), так как на них возможно образование конденсата.

Высота установки розетки для стиральной машины обычно выбирается около 100см от уровня пола. таким образом, при стандартной высоте стиральной машины в 85см, розетка располагается над ней, что облегчает обслуживание и делает эксплуатацию безопасной.

Где лучше расположить?

Расположение розеток в ванной комнате — принципиальный вопрос, который обязательно следует изучить перед планированием помещения. Выбор правильной локации под отверстие делают, исходя из удаленности от зоны повышенной опасности и расстояния от пола.

На фото модели со шторками над столешницей

Какие зоны подходят для установки?

Согласно ГОСТ Р 50571-7-701-2013, описанному в ПУЭ (правилах устройства электроустановок) любой санузел делится на 4 зоны:

  1. Зона 0. Или красная зона — сюда относится внутренняя часть ванны, раковины, душевой кабины. ГОСТ запрещает размещение любых типов розеток в целях безопасности — напряжение в нулевой локации опасно для жизни.
  2. Зона 1. Располагается под раковиной или сверху ванны. Монтировать выходы мощностью 220В по нормам здесь также нельзя, но допускается подключение бойлера, классом не ниже IPX5, через автомат.
  3. Зона 2. 0,6 м вокруг умывальника, ванны, душевой. Монтаж розеток все еще под запретом, но допускается установка приборов, включаемых в розетку, находящуюся в следующей зоне. Это могут быть бойлеры, зеркала, светильники.
  4. Зона 3. Оставшееся пространство санузла. Основные розетки в ванной рекомендуется устанавливать именно здесь. Обязательное требование — степень защиты от влаги минимум IP44, лучше IP54 и выше.

Важно! Разбивка на зоны актуальна до высоты перегородок 225 см. Все, что выше — выходит за пределы требований и практически не имеет ограничений в установке электрических систем

Это исключение позволяет разместить нагреватель воды или машинку даже в маленькой ванной, подключив их на высоте 15-20 см от потолка.

В случае, когда помещение слишком маленькое и Зоны 3 в нем нет, от розеток лучше отказаться и вынести их на стену возле двери снаружи комнаты.

Какое расстояние подойдет?

Высота розеток от пола в ванной определяется индивидуально и зависит по большей части от планировки в комнате. Например, если розетка нужна над столешницей 80 см, смело делайте ее на уровне 90 см. При этом убедитесь, что внутрь не попадут брызги от умывальника: этого легко добиться, отодвинув точку на 60 см от его края влево или вправо.

Утверждение «чем выше, тем безопаснее» — не совсем верно. Розетку в ванной можно поднять и на 2 метра, но пользоваться ей будет крайне неудобно. Если боитесь замыкания при затоплении, достаточно разместить вход на стене в 60 см от напольного покрытия — вода сюда точно не достанет.

Критерии безопасной эксплуатации

Бытовая техника, используемая в прошлом столетии, не устанавливалась стационарно в ванных комнатах по причине повышенного уровня влаги в них. В таких помещениях разрешается размещать розетки, если удовлетворены следующие требования:

  • подключение осуществляется к исправной электропроводке, смонтированной из трехжильного кабеля с сердцевиной из меди;
  • устанавливаются розетки с корпусом, имеющим надежную защиту от попадания воды и брызг;
  • в комплект электрического оборудования входит УЗО с током отключения 10 мА;
  • электропроводка обязательно должна включать заземляющий контур, чтобы мощная техника подключалась через защитный контакт;
  • желательно в ванной комнате выполнять скрытый монтаж проводки с качественной изоляцией ее элементов с помощью пластиковой гофры.

Заземление – обязательное условие при монтаже точек подключения в совместном санузле или ванной комнате, так как это помещения с повышенным уровнем влажности. Если нет заземления для гашения токов утечки и отключения линии, устанавливаются УЗО и защитные трансформаторы. Правда степень безопасности в этом случае немного ниже.

Специалисты не рекомендуют использовать удлинители и тройники для подключения мощных агрегатов. При неправильной организации электропроводки возникает риск короткого замыкания. Оно является причиной выхода из строя даже высококачественных бытовых электроприборов, например, фирмы Индезит.

Где установить розетку в ванной: о зонах, их размерах

В ванной комнате допустим лишь монтаж розеток, оснащенных специальными крышками, но при включенной в разъем вилке защита снижается, потому даже такое устройство допустимо устанавливать не везде.

Для удобства помещение делят на зоны – 0, 1, 2, 3.

Зоны электробезопасности в ванной комнате

  • Зона №0 – внутренняя часть душевой, раковины, ванны. Здесь запрещается монтировать любые электроприборы, имеющие напряжение 220В. Разрешены лишь влагозащищенные с рабочим напряжением до 12В.

  • Зона №1 – место возле раковины, под ней, над ванной и др. Электрическое оборудование с уровнем защиты IPX5, типа нагревателей воды, допускается, но розетки также запрещены.

  • Зона №2 – пространство, расположенное в 60 и более см. от предыдущей зоны. Выключатели, розетки, распределительные коробки здесь недопустимы, но разрешен монтаж светильников, включаемых от шнура, вытяжек, водонагревателей. Чтобы провести ток ко всем этим электроприборам, цельный длинный кабель тянут от щита в прихожей, на лестничной площадке и др.

  • Зона №3 – место, начинающееся там, где заканчивается вторая зона, то есть 240 см. от нее. В тесных помещениях третья зона отсутствует, потому от установки розетки придется отказаться, в пользу наружной, размещаемой в 60-70 см. от дверной коробки. По «советским» стандартам длина провода от стиральной машины делалась не менее 2,8 м., потому сложностей с подключением в коридоре не было.

Важно учитывать, что правила зон справедливы лишь до высоты 2,2 м. от поверхности пола

Зоны в ванной комнате

Все помещение ванной разбивается на зоны. Всего их четыре — от 0 до 3. Правда в последней редакции ГОСТа зона номер 3 не упоминается. Условно принимается что к ней относится пространство за зоной №2.

0 зона
внутренняя часть ванны, умывальника или душа

В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.

1 зона
это зона под раковиной, над ванной и т.п.

Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.

2 зона
все что находится, начиная с 60см и более от первой зоны

Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка.

В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл.прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.

3 зона
начинается с того места, где заканчивается зона 2

Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2.

Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

В Советское время длина шнура для подключения у отечественных стиральных машин по техусловиям равнялась 2,8м. Естественно никаких проблем с подсоединением стиралки к розетке на внешней коридорной стене не возникало.

Сегодня из-за повсеместной экономии с этим возникают явные трудности. И приходится в основном подключать только внутри помещения.

Выбор сантехники и арматуры

Ванна — многофункциональное изделие, которое можно задействовать для мытья, стирки и других нужд, предполагающих использование большого количества воды. Емкость изготавливают из прочных материалов, которые способны выдержать массу жидкости и взрослого человека. Соединения фурнитуры герметизируют, чтобы предотвратить возможность протечек. В современных устройствах часто имеются дополнительные функции (гидромассаж и т. п.).

Выбирать сантехнику в ванную комнату рекомендуется по типу материала. У каждого из них есть свои преимущества и недостатки. Сегодня выпускают 3 разновидности ванн:

Чугунные. Традиционные изделия из сплава углерода и железа, покрытого эмалью. Прочные и долговечные, они бывают как стандартного исполнения (прямоугольные, размером 1,7х0,7 м), так и декоративные, с чашей необычной формы и красивыми ножками «под старину», а также сидячие или увеличенные (длиной 2 м). Основной недостаток — большой вес изделия (120-150 кг).
Стальные. Отличаются меньшими показателями массы (до 50 кг) и толщины стенок и, как следствие, недостаточной шумоизоляцией при наборе воды и приеме душа. Такие ванны хуже удерживают тепло, и вода в них быстро остывает. Устанавливать емкость из стали лучше на монолитное основание, чтобы не деформировалось дно.
Акриловые. Современный материал сочетает достоинства обоих металлических разновидностей: не шумит при падении воды на поверхность, легок и прочен, хорошо сохраняет тепло. Акриловые ванны отливают и в виде угловых чаш большой емкости, и в стандартном исполнении. Недостаток акрила по сравнению с металлом — невысокая механическая прочность

При неосторожном обращении или эксплуатации людьми с большим весом стенки могут треснуть и дать течь. Но легкую емкость несложно заменить, а стоимость ее невелика (в зависимости от сложности и комплектации).

Рекомендации по точечному расположению розетки

Для помещения с влажностью и перепадами температур характерен конденсат на стенах. Особенно это явление видно на стене смежной с лестничным пролетом. Сырость больше будет к полу. Чтобы не выбрать случайно место с обильной влагой, рекомендуется ориентироваться на линию по периметру комнаты с высотой 1,3 метра.
По нормам газовой службы между розеткой и трубами с подачей газа должно выдерживаться расстояние не меньше 0,5 метров. Для соблюдения безопасности розетка устанавливается на расстоянии недосягаемости до токопроводящих коммуникаций в комнате (трубы отопления и подачи воды)

Чтобы в случае замыкания, человек одновременно не взялся руками за источник и проводник тока.
Немаловажно установить устройство так, чтобы при включении и выключении из розетки шнура бытового прибора не выполнялись телом сложные акробатические наклоны. Удобство и комфорт – важное условие при выборе места розетки в ванной

Обеспечивается свободный доступ к устройству на стене.

Правила электробезопасности

Из-за регулярно намокающих стен и пола, влажного воздуха в комнате создается среда, проводящая электроток. Потому разводку питающей сети и расположение розеток в ванной нужно проектировать, следуя правилам и нормам электробезопасности:

  1. Для приборов значительной мощности (сушилки, стиральной машинки, водонагревателя) необходимо проводить обособленную линию и ставить для нее отдельный автомат. Точки питания маломощных приборов (фена, электробритвы) можно подключать к общей сети.
  2. Устройство заземления. Важнейший фактор в обеспечении безопасности. Заземление подводится на входной щиток, в котором расположены автоматические выключатели и далее разводится по всем розеткам.
  3. Установка УЗО. Устройством контролируется работа проводки, относящейся к ванной. При утечке тока прибор прерывает подачу электроэнергии в помещение. Для ванной ставится УЗО с током утечки (срабатывания) — 10 мА.
  4. Отсутствие соединений и клемм. Скрутки запрещены даже под облицовкой стен и напольным покрытием. Распаячная коробка устраивается снаружи.
  5. Обустройство системы уравнивания потенциалов. Она необходима независимо от наличия розеток в ванной. Все металлические предметы в помещении заземляются (канализационная труба, трубопровод, стальная или чугунная ванна, душевая кабинка и т.д.).

Правила установки розетки в ванной

При монтаже розетки в комнате с высокой влажностью соблюдают такие правила электробезопасности:

  1. Необходимость заземления. Этот фактор обеспечивает безопасность, он предусмотрен даже в старых домах. Заземление нельзя выводить в ванну, стальные трубы или арматурный каркас. Его подводят к входному щитку, где устанавливают автоматические выключатели. Последние прекращают подачу электроэнергии в квартиру при возникновении аварийных ситуаций.
  2. Необходимость установки отдельных автоматов. Возникает при подключении мощных электрических приборов, например стиральной или сушильной машины. Если розетка будет применяться для питания мелких устройств (фена или бритвы), ее можно подсоединять к общей сети.
  3. Монтаж защитных отключающих устройств. Такой прибор должен контролировать работу всей проводки в санузле. УЗО срабатывает при утечке тока, прекращая подачу электроэнергии.
  4. Отсутствие скруток и клемм в ванной комнате. Соединения нельзя оставлять даже под облицовочным слоем стен или пола. Разводку формируют за пределами помещения. Распределительную проводку прокладывают по другой стороне стены.


УЗО в ванной комнате.

В каком месте устанавливать розетку в ванной комнате?

На стенах санузла образуется конденсат, это необходимо учитывать при монтаже розеток. Причем чем ниже, тем больше конденсата. Поэтому высота розеток в ванной должна составлять примерно 130 см от пола.

Не рекомендуется размещать розетки рядом со стальными трубами водоснабжения и отопления. Расстояние должно быть таким, чтобы не было возможности двумя руками взяться сразу за розетку и стальную трубу. По фото розетки в ванной видно, что установку необходимо выполнять на максимальном удалении от источников воды и коммуникационных систем. Желательно монтировать розетки на противоположных стенах от источников воды и труб.

При этом розеткой должно быть удобно пользоваться. Следует обеспечить удобство подключения электроприборов, чтобы не приходилось перемещать их каждый раз при необходимости использования. Мебель и техника не должны препятствовать подключению вилки к розетке.

Тонкости подключения розетки для стиральной машины

Розетка для водонагревателя или машины должна иметь выделенную линию, снабженную УЗО.

Выбор типа электропроводки

При выборе проводки соблюдают такие правила:

  1. Для подключения мощной бытовой техники используют трехжильные медные кабели. Применение изделий из алюминия запрещено.
  2. Для безопасного подключения стиральной машины от щитка проводят отдельную линию, снабженную средствами защиты.
  3. Проводку для бытовой техники прокладывают закрытым методом. Кабель вводят в штробу и закрывают так, чтобы его части не выходили за пределы канала. Это предотвратит взаимодействие провода с водой, проводящей электричество.
  4. Нельзя использовать для защиты кабелей металлические рукава. Фиксацию не осуществляют стальными скобами, не имеющими резиновой оплетки.


Трехжильный медный кабель.

Определение сечения кабеля

Чтобы вычислить требуемое сечение провода, выполняют такие действия:

  1. В инструкции по эксплуатации стиральной машины находят сведения о максимальной мощности. Чаще всего она составляет 3 кВт.
  2. С помощью специальных таблиц выбирают сечение.

При установке блока розеток вычисляют общую мощность подключаемых приборов. С помощью таблицы находят нужное сечение.

Мощность УЗО и автомата

УЗО предназначено для предотвращения короткого замыкания и профилактики поражения жильцов электрическим током. Защита должна срабатывать при токе утечки силой 10 мА. Это связано с повышенной влажностью, делающей помещение опасным. Негативное влияние тока человек ощущает при силе в 5-7 мА. При подключении розетки к общей линии устанавливают УЗО на 30 мА.


Защитная система УЗО.

Виды розеток по уровню влагозащищенности

Даже если розетка расположена в нужной зоне и по всем правилам, на нее все равно могут попадать брызги воды или воздействовать конденсат, который неизбежно будет возникать в ванной комнате. Исходя из этого, необходимо подбирать влагозащищенные розетки для ванной, токопроводящие части которых защищены от попадания воды на достаточном уровне.

розетки IP54

На любой розетке производитель обязан наносить маркировку стандарта IP-XY, в которой вместо XY будут проставлены цифры от 0 до 8. Первая из цифр показывает защищенность механизма от попадания в него различных предметов, а вторая показывает уровень его защиты от влаги:

  • 0 – Контакты ничем не защищены – даже от случайных брызг.
  • 1 – На контакты не попадут брызги, летящие сверху.
  • 2 – Защита от моросящего дождя, когда уклон брызг не превышает 15°
  • 3 – Устройство может выдерживать сильный дождь с уклоном брызг до 60°
  • 4 – Контакты защищены от брызг со всех направлений.
  • 5 – Такой прибор можно поливать со шланга.
  • 6 – Защита для приборов, которые могут попасть под волну.
  • 7 – Защита от кратковременного погружения на глубину до одного метра.
  • 8 – Полностью водонепроницаемое устройство.

Для ванной комнаты нужны розетки и другие электроприборы с классом защиты IP-x4 и выше.

Полезные советы по электромонтажу в ванной

Перед установкой крупного и мощного оборудования необходимо подумать, а нужна ли для подключения розетка. Предположим, для работы бойлера с мощностью 3,5-5,5 кВт, функционирующего в постоянном режиме, лучше использовать не обычную силовую розетку, а прямое подключение с отдельным автоматом.

Чтобы защитить электроточки от попадания воды при купании, их можно разместить в нишах, за перегородками и даже в шкафах

Если в ванной установлена раковина со столешницей, то можно рассмотреть интересное и удобное решение со скрытым модулем. Блок розеток спрятан в столе, а наружу выходит только элемент, за который его можно легко достать наружу.

Главное преимущество выдвижного модуля – стопроцентная защита от воды, но при условии своевременной маскировки.

Линию, идущую в ванну комнату, нужно обязательно оборудовать УЗО, а каждый мощный прибор – отдельным автоматом защиты. Так, при поломке одного прибора остальные линии будут работать в обычном режиме.

Выносные и выдвижные «колонны» и «книжки» активно применяют в офисах и на кухнях, однако для оснащения ванной комнаты они также подходят

Что необходимо знать при подключении и эксплуатации электрооборудования в сантехнических помещениях

Существует международный стандарт, определяющий степени защиты электроустановок: International Protection — IP. После буквы IP следуют две цифры, характеризующие степень защиты. Типы маркировки указана на иллюстрации:

Применяем эту маркировку к зонам опасности в санузле. Чем выше номер – тем меньше опасность.

  • Зона № 0 — непосредственно в ванной или в душевом поддоне. Территория максимального риска.
  • Зона № 1 — виртуальные стены по периметру ванны или поддона. Опасность практически такая же.
  • Зона № 2 — территория от границы зоны № 1, до периметра на расстоянии 60 см от нее.
  • Зона № 3 — то же самое, только на расстоянии в пределах 240 см от периметра зоны № 2. Практически безопасное место.

Соответственно, в каждом периметре действуют требования по защите электроприборов.

  • Зона № 0 — самая высокая степень защиты IP×7 (рассматривается только вторая цифра, пыли в ванной комнате бояться незачем). Крайне желательно применение электрооборудования с напряжением питания 12 вольт. При этом источник питания 220 вольт располагается снаружи, и не должно быть гальванической связи с прибором.Любителям подсветки в ванной или в душевой кабинке посвящается.
  • Зона № 1 — Требования помягче — IP×5. На этой территории могут быть установлены нагреватели воды. Если класс защиты соответствует нормативу — пользоваться безопасно.
  • Зона № 2 — IP×4 мало чем отличается от предыдущей защиты.
  • Зона № 3 — С точки зрения попадающей воды — защита слабая: IP×1. Допускается установка розеток по специальному перечню правил для ванной комнаты.

Как выбрать розетку для санузла

Некоторые устройства для ванных комнат, кухонь и совмещенных санузлов не отличить от обычных – внешне они выглядят абсолютно одинаково. Другие имеют чуть измененный дизайн. Однако главная разница заключается в защите, которую можно определить при помощи маркировки – буквенного обозначения IP и двух цифр.

Для ванной комнаты актуальны оба цифровых значения. Первый указывает на степень защиты от твердых частичек и пыли, второй – от влаги. Специалисты рекомендуют устройства с маркировкой по обоим параметрам не менее 4, но лучше 5 или 6.

Таблица, с помощью которой можно подобрать розетку по подходящим параметрам. Примеры удачного выбора – устройства с маркировкой IP55 или IP65 (+)

Корпус розетки, в маркировке которой встречаются цифры 6-8, герметичен и защищен даже от прямых струй воды, однако многие приборы дополнительно оснащены крышками. Встроенная пружина предупреждает случайное открывание.

Чтобы воспользоваться розеткой, необходимо аккуратно, с некоторым усилием поднять крышку вверх так, чтобы контакты вилки можно было свободно вставить в отверстия.

В процессе выбора и покупки, а также после установки устройства лучше лишний раз убедиться в его целостности: на корпусе не должно быть трещин, а крышка должна плотно примыкать и с усилием открываться

Профессиональные электромонтажники рекомендуют не экономить на покупке изделий известных марок, которые годами служат без ремонта. Например, много хороших отзывов от специалистов получают влагозащищенные розетки компаний: Schneider Electric, GIRA, Legrand, BERKER, АВВ, Wessen, Bticino, Makel, Viko.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
