Какая розетка для ванной комнаты подойдет? Требования к монтажу во влажных помещениях и установка

Разновидности электрических розеток

Розетка — штепсельный разъем, предназначенный для подключения приборов и инструментария домашнего назначения, промышленных машин.

Чтобы осуществить подбор розеточных устройств для помещений, недостаточно выбрать понравившуюся модель. Нужно иметь первоначальное представление о различных видах устройств, учитывать ряд факторов в процессе подбора моделей для различных помещений.

Существует несколько разновидностей розеточных устройств, сгруппированных в блоки:

1. По типу установки. По этому признаку розетки принято подразделять на скрытые и накладные. Первые размещают в помещениях, где значение имеет декоративность и на стенах нет места для выступающих элементов. Вторые используют в деревянных домах, коттеджах, где задумано проведение ретро-проводки.
2. По числу разъемов. Большое распространение получили розетки, имеющие от 1 до 3 разъемов. Устройства, имеющие 4 разъема и более, устанавливаются и применяются в местах, требующих подключения большого количества электроприборов.
3. По типу разъема. Имеется в виду маркировка посредством латинских литер. В России и на постсоветских территориях принято использовать литеры C, F и E. Во всем мире их насчитывается не менее 13.

Существует разделение и по величине напряжения — 220 В (для приборов домашнего назначения) и 380 В (для станков и сложных машин).

Производители при выборе розеток рекомендуют обращать внимание на фирму-изготовителя и на палитру цветов. Не следует отдавать предпочтение недорогим изделиям из дешевых материалов: устройства значительно теряют в таких показателях, как надежность и безопасность

Инструкция, как установить розетку с влагозащитой

Зачастую в ванной монтаж розеток осуществляют накладным способом, поскольку он наиболее прост. Необходимо разобрать блок розетки, и на стене разметить места под подготовку отверстий. Контроль вертикальности отверстий необходимо выполнять строительным уровнем.

Дрелью или перфоратором подготовьте необходимые отверстия. Используйте соответствующую оснастку, исходя из материала стен и отделки. Закрепите на стене корпус розетки с помощью дюбелей.

• Умные GSM розетки: устройство, принцип действия и обзор самых современных приборов. 150 фото лучших моделей

• Расположение розеток на кухне — планирование схемы расположения, правила и частые ошибки при размещении кухонных розеток. 135 фото идей удобного размещения

• Как установить блок розеток в стене — инструкции по планированию и монтажу нескольких розеток. Схемы, фото и видео

Выбор проводов

Монтируется проводка при помощи трёхжильного кабеля с улучшенной изоляцией. У всех проводников есть свой цвет, чтобы легче все соединять. Синий – ноль, коричневый – фаза, зелено-желтый – земля.

Лучше всего покупать кабель из меди. У него есть много преимуществ над алюминием: улучшенные характеристики гибкости, не окисляется так быстро, выдерживает повышенную нагрузку, не такое сильное сопротивление контактов, когда подключают к автомату и розетке.

Единственное, нужно покрывать припоем все монтажные концы. Тогда соединение будет надежным. Вариант с однопроводной жилой не требует такой операции, но он намного жестче трехжильного.

Маркировка и расшифровка кодов электроприборов

Все электроприборы имеют маркировку IPXY. В данной маркировке X — это степень защиты электроустройства от пыли, а Y — от воды.

В данном случае более важен последний показатель. Самое низкое значение — ноль — означает, что прибор вообще никак не защищен от влаги. И дальше по усилению влагозащитного качества. Шестой и седьмой класс имеют приборы, способные функционировать под водой.

Тем, кто решил оборудовать свою ванную комнату, необходимо выбрать для этого электроустройства, с показателем Y больше 4. Такие устройства надежно защищены от брызг. А приборы пятого класса могут выдержать поток воды.

С этим читают

• Правила расположения и установки розеток на фартуке кухни
• Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением своими руками
• Тройная розетка в один подрозетник
• Как самостоятельно заменить розетку в квартире
• Дизайн ванной в хрущевке
• Тв розетка
• Установка розетки с заземлением
• Плинтусные и напольные электрические розетки. устройство и монтаж
• Как подключить двойную розетку
• Как установить розетку

Где лучше всего разместить розетку

Ванную комнату условно можно разделить на несколько зон электрической безопасности. Их принято обозначать цифрами от 0 до 4.

• Нулевая зона – это непосредственно ванна, душевая кабина или поддон, их внутреннее пространство, а также вертикальная плоскость возле которой они находятся. В этой области можно использовать приборы с высокой степенью защиты корпуса IP67 или IP68. Напряжение питания при этом не должно превышать 12 В
• К зоне 1 относится прилегающее пространство высотой до 2.25 м. Обычно в этой области устанавливают бойлеры, водонагреватели и розетки с индексом защиты от IP55. Не возбраняется использовать пространство под ванной, при условии, что к нему имеется открытый доступ.
• Зона 2 начинается с расстояния от 60 см от первой зоны, а также верхний ярус помещения выше 2.25 м. Это законное место для систем освещения, вентиляции, гидроприводов, а также розеток с аквазащитой не меньше, чем IP44.
• Зона 3 – это объем, который расположен на 240 см от зоны 2 по горизонтали, и все, что выше нее. Сюда редко доходят брызги воды, усиливается движение воздушных потоков, поэтому разрешено использовать технику и электроустановочные изделия класса IPХ1.

Если кратко и простым языком, то чем дальше розетка от источника воды или тепла, тем лучше. Не рекомендуется монтировать точки питания за оборудованием, удобнее – слева, справа или внизу. К розетке всегда должен быть свободный доступ, чтобы можно было заменить ее или быстро отключить прибор.

Разделение помещения на отдельные зоны

При выборе места монтажа, необходимо следовать правилам и руководствоваться ПУЭ, при этом должны соблюдаться все расстояния, в том числе высота установки розеток. Рекомендуется расположить розетки таким образом, чтобы в случае поломки, к ним был свободный доступ для замены или ремонта. Во избежание нарушений правил установки, все помещение ванной комнаты условно разделяется на несколько зон.

Согласно нормативным документам, вся территория ванной комнаты условно разделяется на несколько зон. Они определяют степень безопасности и позволяют наиболее оптимально разработать план расстановки электроприборов и оборудования, проложить проводку к каждой точке максимально коротким путем.

Условное разделение ванной включает в себя следующие зоны:

• Зона 0. Захватывает душевой поддон изнутри и внутреннюю сторону ванны. В этом месте невозможно разместить любое водонепроницаемое электрооборудование.
• Зона 1. Расположена непосредственно над душевым поддоном, ванной, умывальником или раковиной, на высоте 2,5 м от уровня пола.
• Зона 2. Находится на расстоянии до 60 см во всех направлениях по горизонтали от шкафов, душевого поддона, ванны или раковины. Высота от пола составляет до 2,25 м. Она захватывает участок над 1-й зоной на высоте 3 м от пола.
• Зона 3. Перекрывает 2-ю зону на 2,4 м, сохраняя высоту от пола 2,25 м. Высота над 2-й зоной – до 3 м. Исходя из этих параметров определяется и высота розеток в ванной.

Правила установки элементов питания в разных помещениях

Розетки устанавливаются в помещениях квартиры, в первую очередь, исходя из назначения конкретной комнаты, а также электроприборов, которые будут в ней установлены. Разберемся, сколько розеток должно быть в помещениях и где их лучше устанавливать.

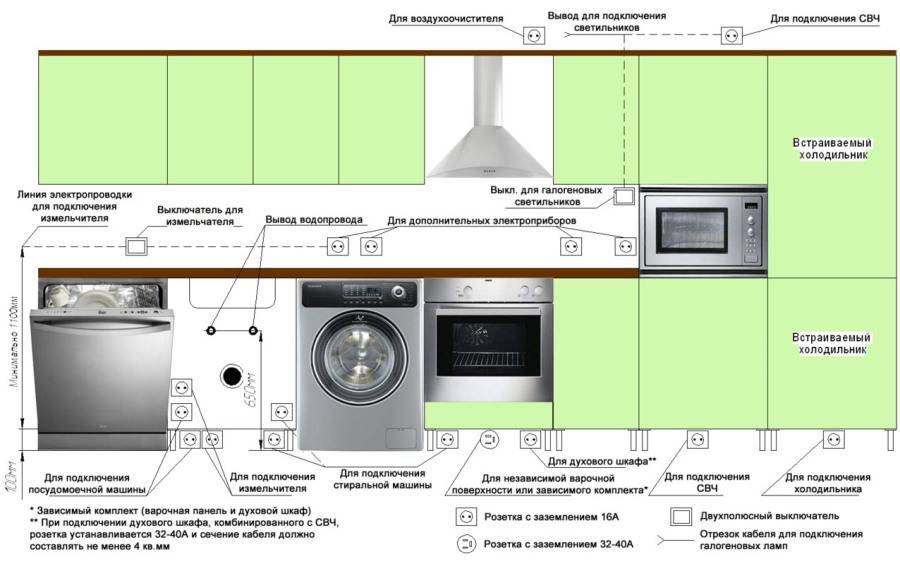

Кухня

Практически в любой современной кухне имеется большое количество электроприборов. Поэтому первый шаг в проектировании интерьера – определение мест для каждого из них. Большинство аппаратов устанавливается на кухонном гарнитуре.

Исходя их этого, дадим несколько рекомендаций на тему размещения точек электропитания на кухонном фартуке:

• Электророзетки, предназначенные для встроенной техники, следует разместить за соседними шкафами, поскольку включать такие электрические приборы непосредственно напротив их задней панели запрещено.
• Точка питания для кухонной вытяжки монтируется на расстоянии 0,6 м от верха навесного шкафа.
• Для запитки мелких кухонных аппаратов, типа блендера или миксера электророзетки монтируются на высоте 0,2-0,3 м от поверхности столешницы.

Нужно помнить также о необходимости установки точек питания для варочной панели, духовки и холодильника. Варочную панель не следует подключать в двойную розетку вместе с духовым шкафом – элемент питания не выдержит такой нагрузки. Еще одну-две точки питания можно установить рядом с обеденным столом.

Наглядно про розетки на кухне на видео:

Гостиная

Имеется четыре варианта размещения электророзеток в таких комнатах, как зал и гостиная. К ним относятся:

Дверной проем. Элементы электропитания монтируются здесь обычно для подключения пылесоса и электрического обогревателя. Установка должна осуществляться на высоте 0,3 м от уровня пола, при этом расстояние до двери должно составлять не менее 0,1 м.

• Диванная зона. В этом месте точки электропитания должны размещаться таким образом, чтобы в них было удобно включать шнур питания ноутбука или зарядное устройство для планшетного компьютера или мобильного телефона. Нельзя забывать и о таких необходимых приборах, как торшеры и светильники, а также кондиционер.
• Зона ТВ. Точка питания здесь должна размещаться на стене за панелью прибора, если речь идет о подвесном телевизоре, или, если аппарат установлен на подставке, таким образом, чтобы при взгляде на экран не было видно кабелей.
• Пространство около рабочего стола. Если в квартире небольшое количество комнат, гостиная нередко выполняет функцию кабинета. В таком случае число разъемов электропитания следует увеличить. В этой зоне нужно расположить розетки для подключения ПК или ноутбука, а также настольной лампы.

Спальня

Любое спальное помещение можно разделить на несколько зон, в в которых нужно разместить точки электропитания. Розетки в спальне в первую очередь нужно установить около прикроватных тумбочек или кровати для подключения ночного светильника, который особенно необходим для любителей почитать перед сном журнал или книгу.

При наличии в комнате для отдыха письменного стола около него нужно расположить две электророзетки, в одну из которых подключается настольная лампа, а в другую – компьютер. Высота их над рабочей поверхностью должна составлять приблизительно 0,2 м. При установке в этой комнате телевизора необходимо еще как минимум две точки питания, которые монтируются на высоте приблизительно 1,3 м от уровня плинтуса. Чтобы кабели не портили интерьер, их желательно спрятать за телевизором.

На видео дополнительно показаны нюансы расположения розеток и выключателей в квартире:

https://youtube.com/watch?v=-qGH2OQdkyw

Таковым должно быть расположение розеток в спальне. Теперь переходим к следующему помещению, на котором нужно остановиться более подробно.

Ванная комната

Размещение розеток в этой комнате также стало необходимостью. В них подключается стиральная машина, электробритва, фен, а при отсутствии в доме горячего водоснабжения – электрический водонагреватель. Правила устройства электроустановок гласят, что точки питания не должны располагаться близко к ванной (душевой кабине), и расстояние между ними должно быть не менее 0,6 м.

Поскольку влажность в этом помещении наиболее высока, то количество стационарных элементов питания в нем желательно сократить до минимума.

Розетки, которые устанавливаются в ванной комнате, должны быть защищены от попадания влаги на контакты специальной крышкой. Кроме того, ПУЭ предусматривает возможность использования в этом помещении только тех элементов, схема которых предусматривает подсоединение к устройству защитного отключения. В аварийной ситуации оно прекратит подачу электроэнергии и не допустит возникновения пожара.

Зонирование пространства комнаты с повышенной влажностью

Несмотря на защищенность от влаги, не стоит рисковать и монтировать устройство предельно близко к источнику воды. Существуют нормативное. Отражаются сведения в нормах ГОСТ Р 50571.11 (1996) и ПУЭ (7.1).

• Розовая зона «0» – это зона источника брызг.
• Красная зона «1» – это прилегающие участки нулевой зоны, включаются стены и пол.
• Оранжевая зона «2» – охват пространства в пределах 0,6 м от границ зоны «1».
• Ярко желтая зона «3» – пространственное распространение на 2,4 м от границ зоны «2».

Если соблюдена нормативность напряжения, степень защищенности устройства, проведено подключение бытовой техники к индивидуальным автоматам на центральном щитке дома, то розетки устанавливаются в любой зоне. Предпочтение отдается выбору пространства в третьей зоне.

Смягчаются требования к показателям защиты монтажа, если установка предполагается в нише стены, и она будет защищать устройство от брызг жидкости.

Маркировка и расшифровка кодов электроприборов

Все электроприборы имеют маркировку IPXY. В данной маркировке X — это степень защиты электроустройства от пыли, а Y — от воды.

В данном случае более важен последний показатель. Самое низкое значение — ноль — означает, что прибор вообще никак не защищен от влаги. И дальше по усилению влагозащитного качества. Шестой и седьмой класс имеют приборы, способные функционировать под водой.

Тем, кто решил оборудовать свою ванную комнату, необходимо выбрать для этого электроустройства, с показателем Y больше 4. Такие устройства надежно защищены от брызг. А приборы пятого класса могут выдержать поток воды.

Правила прокладки электрокабеля

При ремонте новых домов проводку не демонтируют, розетки устанавливают в предусмотренных для этого местах. В зданиях старой постройки электрические кабели нужно заменять. Алюминиевая проводка не выдерживает нагрузки, поэтому применяют медные провода сечением более 1,5 мм². Для бытовой техники создают мощные силовые линии, снабженные УЗО. Для распределения проводов используют специальные коробки. Их размещают под потолком с учетом требований безопасности.

Электропровод с резиновой защитной трубкой.

При прямом подключении проводку скрывают под напольной плиткой, подвесными потолочными конструкциями. Кабели закрывают резиновыми защитными рукавами. Безопасной для ванной комнаты считается внутренняя проводка, прокладываемая в штробах. Наружный тип применяют редко, в таком случае кабели закрывают пластиковыми каналами.

Правила расположения и требования к безопасности

Рекомендации по установке четко говорят о том, что монтаж розетки возможен только в третей зоне

Это важно для ее безопасной эксплуатации

Существуют несколько правил монтажа и требований по безопасности:

• при креплении раковины к столешнице розетку можно сделать над ней на высоте 15-20 см и удалении от края раковины в 30-35 см;
• идеальным вариантом расположения электроузла станет расстояние в 15-20 см в высоту и в 60 см на удалении от края раковины в левую или правую сторону;
• от пола конструкция должна располагаться на высоте не менее 30-35 см;
• при наличии душевой кабины от нее следует отступить примерно 70-80 см, чтобы установить электроузел;
• независимо от места монтажа необходимо предусмотреть установку так, чтобы на розетку ни при каких обстоятельствах не попадали брызги;
• обычно при монтаже на безопасном расстоянии выбираются розетки со шторкой, она защищает не только от воды, но и не дает залезть внутрь механизма маленьким детям;
• когда есть риск попадания влаги внутрь или по какой-то причине розетку сделали близко к мокрому узлу, следует использовать конструкции с защитой типа IP 44.

Иногда в ванной устанавливают выдвижные лючки с розетками прямо на столешнице. Но стоит понимать, что такое решение в ванной комнате достаточно опасно. Если вода затечет под лючок, есть риск возникновения короткого замыкания. Такие решения более разумны для кухни.

Как правильно установить розетку в ванной комнате

Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.

Расположение розеток в ванной комнате

Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.

И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.

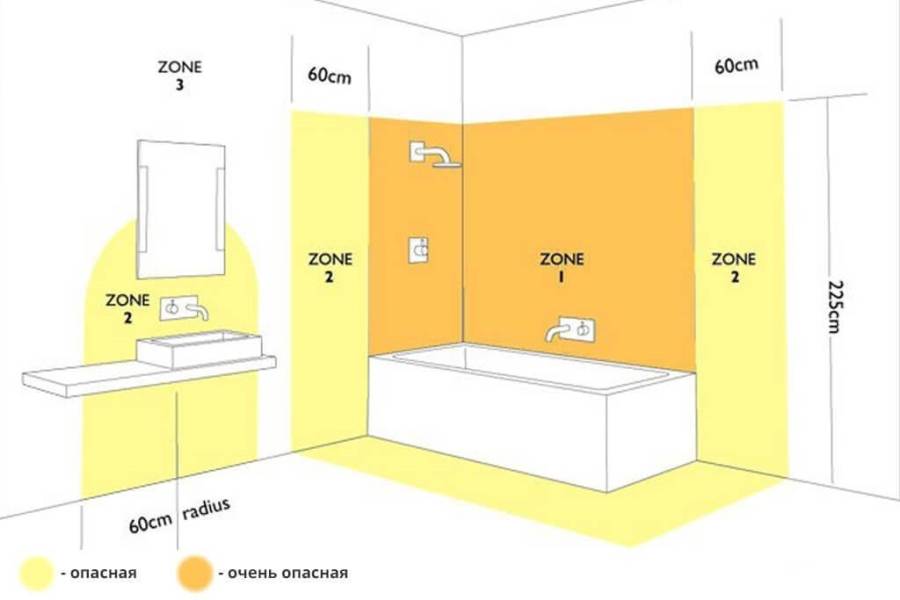

Зоны в ванной комнате согласно ГОСТ Р 50571.11-96

Итак:

• Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
• Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
• Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
• Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
• Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.

Технические условия для подключения электроприборов в ванной комнате

Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.

Итак:

Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.

На фото представлены розетки открытого типа исполнения

• Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
• Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
• Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.

Автомат УЗО на 30мА

Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате.
Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом

При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.

Монтаж

Рассмотрим поэтапно первую ситуацию, которая будет сопровождаться полной заменой электропроводки: Подготовка: нужно проложить кабель. Это лучше сделать заранее, так как данные работы займут большое количество времени.

40

• Для начала обязательно обесточить систему.
• В распределительный щиток устанавливаем отдельный автомат.
• За ним ставится УЗО.
• Проложенный провод подключается к автомату, за ним ставится УЗО.
• Просверлим отверстия в стене под дюбеля.
• В том месте, где планируется монтаж электророзетки, устанавливаем стакан для нее.
• Подготавливаем проводку: чистим от изоляции концы кабелей.
• Подключаем провода.
• Закрепляем внешнюю часть на стене.

Какой провод выбрать: материал и конструкция

Монтаж проводки в ванной комнате выполняется с помощью трехжильного электрического кабеля с двойной изоляцией. Каждый проводник имеет свою цветовую маркировку, что облегчает коммутацию:

• Синий (голубой) – “ноль”;
• Коричневый – “фаза”;
• Желто-зеленый – “земля”.

Назначение жил проводов опрелеляем по цвету
Как подключать жилы провода

При покупке предпочтение следует отдавать медному кабелю. Он обладает массой преимуществ по сравнению с алюминиевым:

• Более гибок, его удобнее подсоединять к контактам розеток и выключателей;
• Менее подвержен окислению в местах контакта;
• При одинаковом сечении выдерживает более значительную нагрузку;
• Оказывает меньшее контактное сопротивление при подключении к розетке и автоматам.

Для медного кабеля характерна различная конструкция жил. Они могут состоять как из одного толстого, так и из пучка тонких скрученных проводов. По своим электротехническим характеристикам (сопротивлению, нагрузочной способности, классу изоляции) оба вида практически идентичны.

Единственным недостатком для медной скрученной жилы является необходимость покрытия припоем монтажных концов. Это необходимо для обеспечения более надежного соединения при подключении к розетке. Кабель с однопроводными жилами выполнения подобной операции не требует, но работать с ним сложнее, так как он более жесткий.

Этапы установки розетки в ванную комнату

Процесс оборудования ванной комнаты розеткой начинается с выбора необходимой, соответствующей описанным нормам. Когда розетка в ванную будет подобрана, нужно определить ее расположение, после чего запастись необходимым перечнем инструментов, без которых провести монтаж будет невозможно. В процесс понадобиться воспользоваться:

• крестовую отвертку;
• дрелью, которая имеет ударный режим;
• прибором, определяющий наличие напряжения;
• измерительным уровнем, любого типа, более удобного для использования.
• круглогубцами, для того, чтобы была возможность работать с оголенной проводкой;
• приспособлением для устранения изолирующего материала с проводов.

Если розетка в ванную устанавливается не в процессе ремонта, то вопрос о ее выборе понятен. В случае если оборудование ванной розетками происходит одновременно с проведением ремонтных работ в помещении, то можно воспользоваться вариантом использования специальной встраиваемой розетки. Для установки устройства встроенного типа дополнительно понадобиться приобрести специализированную насадку, предназначенную для того, чтобы проделывать отверстия в бетонной поверхности больших размеров.

Помимо этого, есть необходимость предварительно определить четкое количество точек электричества, которое будет находиться в ванной комнате, а также отметить их расположение. Это необходимо сделать для того, чтобы была возможность обеспечить отдельный источник электроэнергии. В случае надобности оборудовать ванную комнату не одной розеткой, лучшим вариантом будет приобрести двойную разновидность розетки.

После того, как все указанные моменты будут учтены и проделаны, можно приступать непосредственно к процессу установки. Работы можно разделить на 4 этапа:

Процесс	Описание
Проделывание отверстий	Сначала следует приступить к просверливанию необходимого количества отверстий, которые будут служить местом крепления розетки в ванной. Проделать работу можно с использованием дрели, которая обладает функцией ударного режима.
Подготовка проводки	На этом этапе очищаются провода от имеющегося на них изолирующего материала. Делать это необходимо, опираясь на то, какой вид зажимов имеется в устройстве. Не рекомендуется такую процедуру осуществлять с использованием острых предметов, например ножа. Острый инструмент способен нарушить целостность проводника, что сулит в дальнейшем перегревом устройства и отсоединением кабеля от зажимного приспособления. Для такой манипуляции лучше использовать специальный инструмент.
Установка розеток	Следующее, что необходимо сделать – это провести установку дюбелей в отверстия, что ранее были просверлены. Дальше следует заняться подключением проводов и присоединением розетки к стене. Последнее действие выполняется с использованием болтов. Учитывая конструкцию розетки влагозащитного типа, которая имеет заглушки из резины, то провода к розетке проводятся до момента подключения. Такая манипуляция будет гарантией того, что корпус плотно присоединен к стене.
Проверка	Последним этапом в процессе установки становится проверка получившейся системы. Проверку следует проводить при помощи автомата, которым предварительно была оборудована ванная комната.

Схематично изобразить цепь подключения розетки в ванную комнату можно следующим образом.

Дополнительные нюансы, которые также важны при оборудовании розеткой ванную комнату:

• Не пренебрегать нормами и правилами технической безопасности в процессе определения места расположения устройства, и при самих работах.
• Запрещено выбирать для размещения розеток холодные стены, которые характеризуются образованием большого количества конденсата, также соблюдать нормативы относительно расстояния.
• Вся сеть электропроводки должна быть не только заизолирована и иметь заземление, но и быть скрыта. Наружные провода в ванной комнате не допускаются.
• Ни в коем случае не пользоваться удлинителями для того, чтобы подключать приборы, расположенные в ванной. Необходимо заранее грамотно продумать расположение точек электричества.

Установка розетки в бетонную стену с нуля

Если в ванной комнате в разгаре капитальный ремонт и требуется установка новых электрических точек, то последовательность выполнения монтажа следующая.

1. Всю проводку в ванной комнате выделяют в отдельную группу. Каждая розетка запитывается новым кабелем.
2. Проводку обезопасит установленный отдельно автомат.
3. Устройство защитного отключения защитит не только технику, но и пользователя в случае утечки тока. Устанавливается после автомата.
4. Кабель используют трёхжильный, а розетка должна быть герметичной.
5. Розетка устанавливается в 60 см от душевой кабины или ванной.
6. Необходимо знать толщину предполагаемой облицовки стены. Край подрозетника должен быть равен стене (допуск 1,5 мм).
7. Подрозетник имеет стандартные габариты и крепится на дюбеля. Если отверстий для крепления нет, тогда их самостоятельно высверливают перпендикулярно линии контактов.

Зонирование пространства

Достаточно большим количеством приборов удобнее всего пользоваться именно в ванной комнате. Это и стиральная машина, и фен, и электробритва и многое другое. К выбору и монтажу розеток в ванной имеется перечень определенных требований и их установка не так проста как кажется. Их нельзя располагать по принципу «где удобнее включать приборы», существует определенные стандарты, по которым проводится и определение мест розеток в ванной, и их монтаж.

Чтобы не ошибиться в процессе оборудования ванной комнаты розеткой, можно прибегнуть к специализированной литературе, которой пользуются электрики – ПУЭ. В ней указываются нормы и правила, по которым должен происходить процесс. В частности в книге имеется ссылка на ГОСТ под номером Р50571.11-96. Такой государственный стандарт определяет специальное разделение пространства ванной комнаты на четыре зоны:

• (0) зона;
• (1) зона;
• (2) зона;
• (3) зона.

Требование начинаются с того, что каждая зона должна быть соответствующих размеров, которые следует соблюдать. Номер зонального пространства характеризует перечень приборов и оборудования, которые могут быть подключены в определенном пространстве помещения. В таблице указаны более подробные характеристики и параметры зон в пространстве ванной комнаты.

Зона 0	Зона 1	Зона 2	Зона 3
Внутренне пространство ванной или же если помещение обрадовано душевой кабиной, то ее поддон – это части пространства, которые включает в себя данная зона. Если обобщенно, то это место,  в котором человек расположен при мытье.	Включает в себя внешнюю часть ванны, расположенную в вертикальной плоскости, аналогично с поддоном для душа. Если помещение не оборудовано поддоном, то в этой ситуации к данной зоне относят расстояние до 60 см по вертикали от разбрызгивателя душа.	К данной зон относят части пространства, указанные в первой зоне, плюс аналогичные ей в параллельном расположении с промежуточным расстоянием в 60 см. Таким образом, представить зону 2 можно разделив первую зону на 0,6(м).	Представлено плоскостью, расположенной вертикально в зоне 2, дополненная параллельно находящейся к ней через расстояние в 2,4 м. Упрощенно это зона представляет собой вторую зону, разделенную на 2,4 м.

Дополнительно важным моментом является и то, что все зоны, исключая нулевую, включают в себя и горизонтально расположенную область, кроме вертикальной. Высотой горизонтально расположенная плоскость составляет 2,25 м, исчисляется она от пола без покрытия. Высота такой области не слишком важна, потому как даже в случае высоты стен, превышающей 2,25 м, установка за пределами зонального пространства розеток нецелесообразна.

Параметры расстояния при установке розеток

Существуют определенные расстояния, минимальные значения которых важно соблюдать при монтаже электротехнических устройств. К ним относятся следующие нормы:

1. Высота размещения от пола должна составлять не менее 1,3 м;
2. Минимально допустимое расстояние до элементов зоны 0 составляет 0,6 м.

При установке розеток в ванной следует помнить простые, но важные правила

При условии, что помещение не позволяет выдержать эти параметры, хозяевам следует отказаться от идеи установки розетки в ванной комнате. Либо же попытаться перенести ее на другую стену.

При соблюдении всех необходимых требований и правил безопасности, установка розеток в ванной комнате все же возможна. Однако само устройство при этом должно быть влагозащищенным, а в помещении стоять система УЗО.
