Охранная система видеонаблюдения за домом, дачей, коттеджем: собираем самостоятельно

3G/4G роутеры для улицы

Наружный тип устройства представляет собой передатчик, устройство конструкции которого предполагает обязательное наличие 3G/4G модема. Установленный снаружи, он принимает сигнал от поставщика мобильного интернета, преобразует его и организует Вайфай сеть. В радиусе действия подобного уличного передатчика появляется возможность выхода в глобальную сеть.

Этот вариант оборудования называют гибридом маршрутизатора и 3G/4G-модема. Все модели этого типа имеют надежный защитный корпус, обладающий хорошей герметичностью, а также повышенными прочностными характеристиками. Внутри этого приспособления располагается антенна, модем и вай фай роутер. Для организации хорошего сигнала владельцам необходимо установить уличный роутер в выбранном месте.

Стандартные способы видеонаблюдения

Собираясь выбрать систему для частного дома, важно определиться с типом оборудования, которое будет использоваться для наблюдения за участком. Устанавливать и настраивать дорогие приборы достаточно сложно, но это оправдывается улучшенным качеством изображения

Чтобы следить за периметром частной собственности, можно использовать от 8 до 16 камер. В зависимости от принципа работы устройства бывают IP или аналоговыми.

Аналоговая камера

Аналоговая камера для дома является зависимым от компьютера или другого монитора устройством, которое нуждается в предварительной оцифровке материала. Для этого необходима настройка видерегистратора.

Большинство старых моделей демонстрируют низкое качество картинки с разрешением 720х576 (0,4 Мп). Современные приборы обладают разрешением в 2 Мп и могут записывать в цветном формате. Чтобы передавать сигнал, понадобится проложить коаксиальный кабель.

При монтаже AHD оборудования нужно учитывать, что максимальная длина кабеля не может превышать 500 м. В противном случае качество картинки ухудшится.

Устройства аналогового типа стоят дешевле, чем IP-варианты. Еще они не требуют сложного монтажа и просты в управлении.

К недостаткам относят ограниченный набор функций.

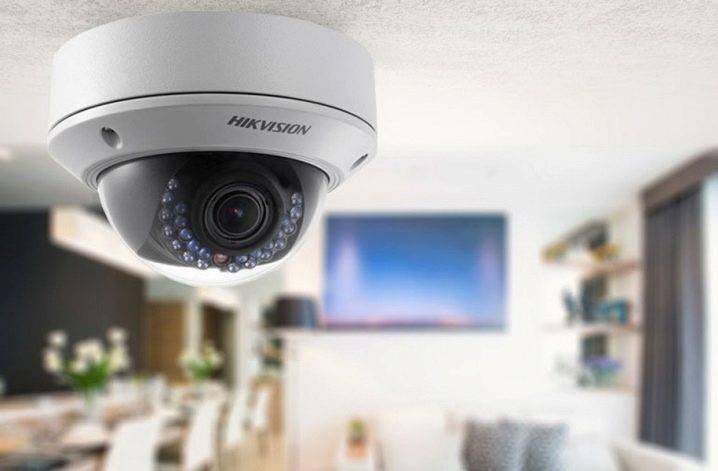

IP-камера

Цифровые приборы для квартиры и дачи отличаются самодостаточностью и способностью работать без регистратора. IP-оборудование обладает таким списком достоинств:

1. Повышенное качество изображения (до 8 Мп с поддержкой увеличения картинки).
2. Удаленный доступ к видеоматериалу. Поскольку схема подключения IP-камеры предусматривает использование интернета, следить за происходящим на участке можно удаленно, с любой точки планеты.

Но кроме плюсов, у цифровых устройств есть и минусы. В их числе – высокая стоимость и несовместимость с регистраторами от разных брендов.

Установка видеокамеры своими руками

Монтаж видеокамеры в частом доме своими руками имеет общий алгоритм действий:

1. Выбираем оптимальное место для расположения будущего устройства.
2. Подбираем оптимальное оборудование и программное обеспечение для работы с камерой.
3. Производим монтаж устройства и предварительную настройку.
4. Объединяем все компоненты видеонаблюдения в единое целое.
5. Проводим пробный запуск системы, проверяем работоспособность всех узлов.

Для самостоятельной организации видеонаблюдения в частном доме понадобятся следующие компоненты:

• Видеорегистратор.
• Жесткий диск для хранения архивных записей.
• Видеокамера.
• IP-камера.
• Блоки питания для камер.
• Необходимые кабеля и разъемы для подключения.
• Роутер.
• Мобильный модем.

В качестве примерного оборудования для частного дома можно использовать:

1. Видеорегистратор на 8 каналов от NOVICAM F2+ — 3700 рублей.
2. Жесткий диск объемом 750 гигабайт – около 2000 рублей.
3. Цветная аналоговая камера INNOVI IV-807J – 1000 рублей.
4. Видеокамера RVi-E165 – 1260 рублей.
5. IP-видеокамера Hikvision DS-2CD2032-I – 3400 рублей.
6. Блоки питания для аналоговых камер – 545 рублей.
7. Блок питания для IP-камеры – 300 рублей.
8. Кабели и разъемы для подключения – около 500 рублей.
9. Маршрутизатор ZyXEL Keenetic Omni – 2000 рублей.
10. Мобильный модем – около 1000 рублей.

В целом система обходится в 15705 рублей (указанные цены актуальны на 2014 год, с учетом подорожания стоимость системы будет выше). При этом вы всегда можете использовать более дешевые компоненты для частного дома, приобрести которые будет несложно на известных площадках товаров из Китая.

Что нужно знать об устройствах видеонаблюдения

Основные компоненты, из которых состоит эта система, таковы:

1. Видеокамера: считывает информацию и передает ее на обрабатывающее устройство. 2. Видеорегистратор, который и является этим обрабатывающим устройством. 3. Монитор: воспроизводит изображение.

Схема 1.1

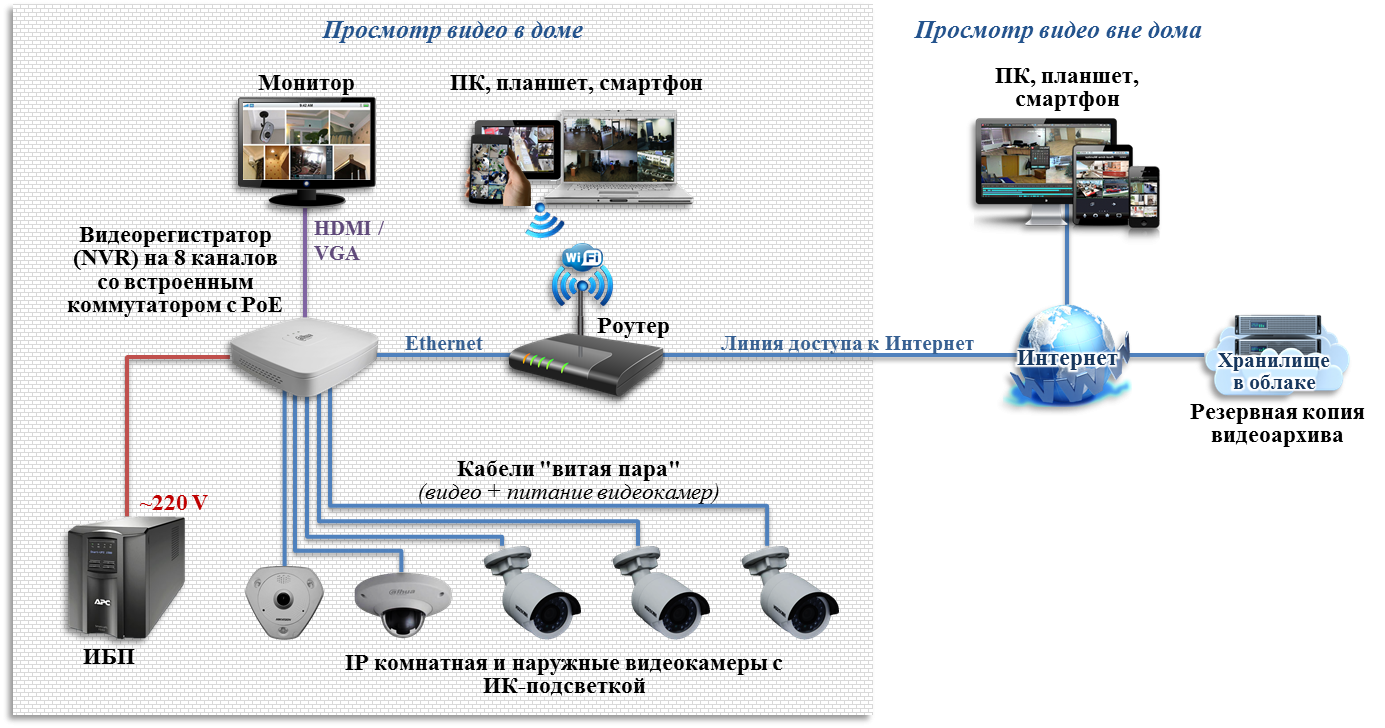

Видеорегистратор обрабатывает полученную с камеры информацию, выводит изображение для охранника или хозяина квартиры на монитор и одновременно выполняет запись. Информация сохраняется в памяти видеорегистратора или — по желанию владельца — на съемном носителе.

Схема 1.2

Видеорегистратор поддерживают сетевой протокол TCP/IP. К монитору он подключается посредством VGA- выхода (схема 1.1-1.2). Полученную при помощи камеры видеонаблюдения информацию можно записывать и при помощи плат видео захвата, однако, такие системы работают только в комплекте с компьютером. На его монитор такие платы и выводят изображение.

Выбирая между платами и видеорегистраторами, нужно понимать, что последние на порядок дороже. При этом формат сжатия, скорость записи, количество камер, которые можно подключить к системе, и другие характеристики у обоих устройств  приблизительно одинаковы.

Соединение с клиентскими устройствами

Следующей важной частью организации видео наблюдения служит взаимосвязь между камерой и клиентскими устройствами. Еще недавно, наибольшее распространение имели аналоговые системы захвата, когда изображение, с использованием классического вида сигнала, применяемого в основной части телевизионных устройств, транслировалась по радио или проводам до системы записи и воспроизведения

Конечно, удобство такого метода находится под большим вопросом. Единственный его плюс — низкая итоговая стоимость владения. Грубо говоря, весь комплект записи и воспроизведения — видеомагнитофон и телевизор, в случае одиночной камеры. При использовании нескольких устройств захвата, возникала необходимость применения мультиплексоров, объединяющих сигналы многих источников в одно изображение. Самый большой минус аналоговых систем — ограниченная максимальная дальность между точками и возникновение помех на передаваемой картинке при увеличении расстояний.

Цифровые камеры лишены этого недостатка — изображение кодируется в последовательность байт, которая уже дальше, с использованием внутренних протоколов или интернет соединений, отправляется на устройство-приемник. Среда физической передачи может быть любой, как радио, так и проводной.

Технологическое развитие оборудования захвата изображения привело к созданию универсальных устройств, которые сами записывают и обрабатывают поступающую картинку, одновременно транслируя ее через интернет или сеть. Все это уменьшает требования к клиентским устройствам. В их качестве подойдет любой маломощный компьютер, смартфон, ноутбук или планшет, лишь бы он мог подключаться к интернету и открывать страницу камеры, на которой уже будет выведено изображение, попадающее в ее поле зрения.

Также, через систему доступа, можно просматривать старые записи и настраивать параметры самого оборудования. С их помощью легко и быстро организовывается видеонаблюдение через интернет своими руками.

Как выбрать?

Специалисты давно уже пришли к выводу, что просто поставить видеокамеру и «подключить ее как-нибудь к чему-нибудь» – не самый рациональный шаг. Оптимальное решение — комплексные системы видеонаблюдения, работа частей которых согласована уже на этапе проектирования. Кроме того, готовые наборы получаются дешевле, а установить их проще. Приличный комплект для видеоконтроля всегда содержит:

• видеорегистраторы с 3 и более входами;
• требуемое число камер;
• системы питания и разветвители для них;
• соединяющие кабеля;
• крепеж;
• пульты управления.

Вопреки распространенному мнению, жесткий диск необязателен. Но очень желателен — никакие карты памяти не заменят его на 100%. Большинство производителей вместе с регистраторами поставляет кабель HDMI, AV. А вот кабель VGA потребуется покупать дополнительно.

Когда выбраны рекордеры, кабели и видеорегистраторы, приходит время заняться камерами. Их подбирают отдельно для дачного домика и для улицы. Те, что устанавливаются снаружи, должны быть спроектированы с учетом антивандальных свойств. Объектив должен иметь особое покрытие, гасящее солнечные блики. Очень важна устойчивость к низким температурам.

Разрешение подбирают сообразно тому, какая стоит задача. Если нужно предельно четкое изображение, выбирают цифровые системы HD-SDI. Они собирают картинку с разрешением 1920х1080. Лучшие аналоговые камеры демонстрируют столь же качественное изображение. А вот массовое аналоговое оборудование дает картинку до 1000 телевизионных линий (зато стоит дешево).

Большое значение имеет угол обзора. Причем всегда надо помнить, что он прямо пропорционален охватываемому пространству и обратно пропорционален детализации. Чтобы максимально точно контролировать пространство, применяют камеры с опцией поворота. Внутри комнат можно смело ставить широкоугольные наблюдательные системы. Кроме того, на даче, в доме и за его пределами актуальны камеры с инфракрасной подсветкой.

Благодаря ей можно будет вести наблюдение без дополнительного освещения. Специалисты рекомендуют использовать купольные системы, внешне похожие на обстановку в помещении. Они гораздо эффективнее в борьбе против грабителей. Что касается рекордеров, то для них критично:

• число видеовходов;
• число каналов для получения звука;
• возможность записи;
• качество фиксируемых изображений;
• емкость запоминающего устройства.

На дачах предпочтительны опции записи при срабатывании датчика движения или при иной тревожной ситуации. Сплошная фиксация изображений очень дорога и сложна. И даже если она реализована, и есть необходимый массив носителей информации, — знакомство со всем видеоматериалом будет утомительно. Если придется снимать на большом расстоянии, нужно выбирать рекордеры с наибольшим разрешением. Минимальная емкость жесткого диска составляет 0,5 Тб.

Но такой емкости хватает только для систем, записывающих информацию по тревоге. Непрерывная фиксация нормально работает лишь при вместимости накопителей в 10 раз больше (и это минимальный показатель). Готовые комплекты могут иметь соединительные кабеля различных видов. Рекомендуется заранее ознакомиться с их описанием и выбрать подходящие варианты

Конечно, следует уделить внимание и репутации производителя, и отзывам на независимых ресурсах

Установка системы видеонаблюдения своими руками

Процесс установки системы видеонаблюдения состоит из монтажных работ (проладка кабеля и крепление камер) и настройки оборудования.

Монтаж видеокамеры

Для организации видеонаблюдения в частном доме или на даче лучше всего выбрать один из готовых комплектов, в изобилии представленных у продавцов этого оборудования. Предварительно стоит определиться с типом камер и углом обзора в зависимости от их места расположения. Далее осуществляется прокладка кабеля к каждой камере. Затем необходимо установить видеоэлементы, которые имеют специальные крепления.

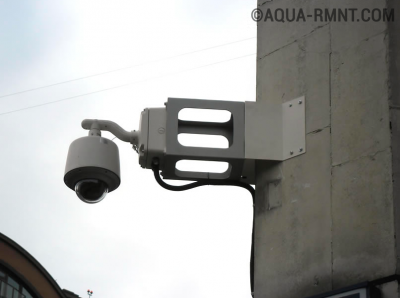

Для крепления камер используются специальные кронштейны, которые обычно находятся в комплекте

Установка видеокамеры включает в себя следующие этапы работ:

1. Сверление отверстий. Необходимо просверлить несколько (три или более) отверстий по специальному шаблону, который лежит в коробке с видеокамерой.

2. Установка камеры с кронштейном. Для наружных устройств применяются особые кронштейны, для внутренних устройств узлы крепления являются более простыми. В зависимости от типа и веса камеры её крепят вместе с кронштейном или устанавливают каждый элемент по отдельности.

3. Установка распаечной коробки. Рядом с камерой крепится монтажная коробка, в которой производится коммутация проводов.

4. Подключение кабелей и сборка монтажной коробки.

Видео: камера видеонаблюдения — обзор и установка

Настройка видеокамер

После монтажа и подключения кабеля производится настройка оборудования. Основные этапы этого процесса заключаются в следующем:

1. Включение камеры и получение видеоизображения на мониторе.

2. Регулировка изображения. Для направления камеры на нужную зону необходимо настроить её положение. Для этого камеру поворачивают в нужную сторону при помощи шарниров, имеющихся на кронштейне. Дополнительно устанавливают необходимый уровень увеличения, регулируя фокусное расстояние так же, как на фотоаппарате (эта функция есть не у всех камер).

3. Программирование настроек. Эта работа выполняется в помещении, где установлено видеорегистрирующее оборудование. Настройки выставляются при помощи специальной программы, которую можно скачать на сайте производителя. Все необходимые инструкции находятся там же.

Комплект системы видеонаблюдения

Набор состоит из ряда совместимых устройств, которые обеспечивают контроль территории. После проведения монтажных работ такой комплект оборудования может полноценно работать. По месту применения их разделяют на такие группы:

• офисные;
• домашние;
• уличные;
• специальные;
• комбинированные.

К преимуществам комплектов для дачного видеонаблюдения относят:

• полную совместимость устройств;
• возможность выбора различных устройств, покрывающих потребности владельца;
• выгодная стоимость;
• легкий монтаж и настройку оборудования.

Простой способ монтажа не требует специального оборудования или привлечения специалистов. В комплект поставки входит инструкция по эксплуатации и установке аппаратуры. С помощью приложенных схем владелец сможет запросто подключить все устройства.

Набор для видеонаблюдения в частном доме входят такие элементы:

• видеорегистратор и жесткий диск для записи информации;
• набор камер слежения;
• набор кабелей;
• набор блоков питания.

К любому набору системы слежения прилагается набор проводов, метизов и креплений. С их помощью возможно быстро выполнить монтаж и подключение системы видеонаблюдения своими руками.

Где установить камеры на участке

Где поставить камеры на участке — сугубо индивидуальный вопрос, однако важно сделать так, чтобы они были установлены правильно. Для начала подумайте, какую местность вы хотите контролировать

После этого нарисуйте или распечатайте схему двора, чтобы правильно расположить устройства, а также сократить материальные расходы

Для начала подумайте, какую местность вы хотите контролировать. После этого нарисуйте или распечатайте схему двора, чтобы правильно расположить устройства, а также сократить материальные расходы.

Наблюдение должно производиться за следующими объектами:

• вход во двор и жилище;
• входы в подсобные помещения;
• стоянка автомобиля или гараж;
• границы с соседними дворами;
• ценные объекты.

Под ценными объектами подразумевается небольшая детская площадка, альпийская горка, огород, предметы для активного отдыха и т. д.

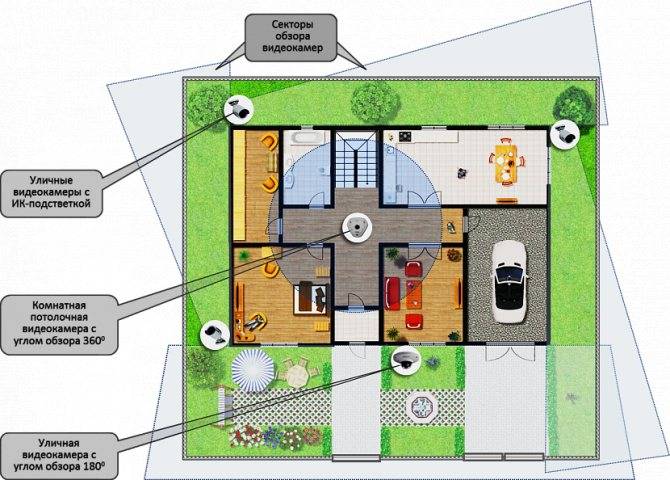

Универсальной схемы установки, которая подходит для любого дома, попросту не существует, поэтому устройства следует расположить так, чтобы они фиксировали проникновение в ваш двор со всех сторон.

Этого можно добиться путём установки камер на четырёх углах дома, а также нескольких устройств внутри двора. При этом следует заранее продумать расстановку так, чтобы техника не снимала одну и ту же площадь.

Если у вас возникают проблемы с правильной расстановкой устройств на участке, тогда лучше обратиться к специалисту. Он поможет вам эффективно расположить всё так, чтобы вы получили максимальный обзор территории.

Использование репитеров

Передачи видеоинформации требует довольно широкого канала связи. Зачастую, дачи расположены в местах со слабым мобильным сигналом. Для обычного разговора по сотовому телефону, это не принципиально. Но при удалённом использовании системы видеонаблюдения могут наблюдаться сбои и значительное снижение работоспособности. Выходом из сложившейся ситуации является приобретение и установка усилителя GSM сигнала — репитера.

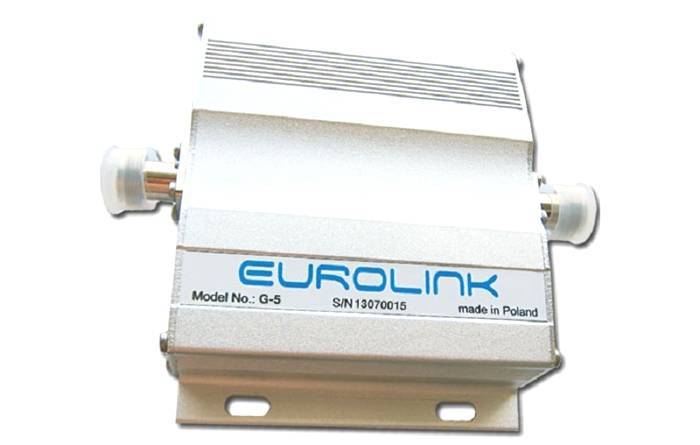

Репитер для системы видеонаблюдения ФОТО: micro-wave.com.ua

Установка и подключение усилителя GSM сигнала не представляет особой сложности, однако требует строгого соблюдения следующих правил:

1. Прибор следует расположить не ближе 1 м от элементов системы отопления;
2. Внешнюю антенну желательно установить вне помещения вместе с устойчивой (пусть и минимальной) мобильной связью;
3. Коаксиальный кабель, соединяющий репитер и антенну рекомендуется прокладывать в соответствии с ранее изложенными требованиями.

Установка внешней антенны усилителя сотовой связи ФОТО: mobilebooster.ru

Общие данные

Основное различие между цифровым видеонаблюдением и аналоговым в том, что первое способно захватывать и сохранять видеосигнал в цифровом формате. Поскольку данные записываются в цифровой среде, это устраняет необходимость в любом преобразовании. Большинство решений могут управляться из любого места и обеспечивать взаимодействие. Камеры подключены к сети, а кадры архивируются в цифровой форме, что считается экономичным для большинства предприятий.

Существует множество преимуществ, связанных с рассматриваемыми средствами. По сравнению с аналоговыми, комплекты IP видеонаблюдения легче устанавливать и использовать.

Они имеют превосходное качество для видео и звуковых данных, а по сравнению с аналоговым сигналом цифровая информация может передаваться быстрее. Кроме того, у видео или изображений нет проблем с ухудшением качества.

Масштабируемость также лучше, чем у традиционных аналоговых систем. Камеры могут обеспечить более широкие углы обзора и четкость для захваченных изображений или видео. По сравнению с аналоговым цифровое видеонаблюдение является более рентабельным.

Эти решения также могут закрыть пробелы в области обеспечения безопасности в отличие от аналоговых систем с помощью распределенного интеллекта.

Производительность среди сотрудников, которые занимаются вопросами безопасности и мониторинга, становится выше благодаря возможностям систем IP видеонаблюдения.

Настраиваем домашнее видеонаблюдение правильно

После закупки и размещения всего необходимого оборудования следует приступить к подключению и настройке системы. Все современные камеры оснащаются инструкцией по установке от производителя и всем необходимым программным обеспечением, потому мы лишь вкратце расскажем основные моменты их установки:

1. Соберите систему и подключите ее через LAN. Если опыта нет, можно воспользоваться услугами специалистов.
2. Выйдите с сервера в интернет и подключите к LAN одну установленную камеру.
3. становите программное обеспечение.
4. Включите ПО, которое автоматически найдет камеру и выдаст вам ее MAC и IP-адрес.
5. Введите в любом браузере полученный IP-адрес в строку поиска, что должно привести к открытию панели управления камеры. Здесь вы можете сразу увидеть картинку с нее.
6. По очереди установите точно также остальные камеры наблюдения.

Теперь можно переходить к настройке удаленного доступа. Для этого недостаточно стандартного ПО, идущего в комплекте с камерой, вам придется настраивать оборудование через WAN-интерфейс – создать связь между сервером и получателем сигнала. Обычно такие работы не под силу дилетанту, однако обращаться за помощью к первому попавшемуся компьютерщику по объявлению не стоит, лучше воспользоваться услугами профессиональных компаний, специализирующихся на настройке видеонаблюдения и гарантирующих своим клиентам конфиденциальность.

Современные IP-камеры позволяют обеспечить в доме качественное видеонаблюдение, однако для управления оборудованием потребуются специальные программы.

Одной из наиболее популярных программ для управления видеонаблюдением дома является Ivideon. Это бесплатное ПО, качать которое необходимо только с официального сайта. Не пользуйтесь программами, распространяемыми на других ресурсах. Бесплатное распространение программы – это хорошо, но такое ПО имеет и недостатки, главный из которых – большое количество глюков. Лучше всего использовать программу для управления небольшими системами с 1-2 камерами в квартире или доме.

Вторая популярная программа WebcamXP. Имеет бесплатную и платную версию. В бесплатной версии ее можно использовать только для одной камеры, хотя функциональность достаточно большая. С помощью данного ПО можно к примеру делать скриншоты с камер через определенное количество времени: 0,5 с; 1 с; 2 с и т. д.

Многокамерной программой можно бесплатно пользоваться в течение двух месяцев, дальше придется заплатить. Она позволяет планировать включение и выключение установленного оборудования, регулировать изображение, изменять путь сохранения архива, скачивать с регистратора изображения за предыдущий период.

Часть 4 – малинка

Меня атаковали постоянные жалобы на зависание. И можно ли что-то с этим сделать. В основном происходило зимой и заказчик думал, может надо другой роутер, у которого диапазон рабочей температуры побольше. Я если честно не нашел такой, или плохо искал. И вообще считал что дело в самом роутере. Периодически надо его перезагружать, тем более если работает с USB модемом.

Идея была такая. Установить на даче мой Raspberry Pi 2, который до сих пор был без надобности (наигрался). И настроить его на перезагрузку роутера, через telnet. Заодно по VPN можно подключить к моему домашнему серверу. Идея супер. Обоим понравилась. Только из всего предложенного я не знал как настроить перезагрузку роутера.

Благодаря гуглу я нашел решение. Expect. Для меня это было открытием.

Договорились о встрече, чтоб съездить установить и настроить. Было начало декабря, морозно. Нужно было часть настроек сделать дома. Дачу никто не отапливал, поэтому будет холодно настраивать.

Raspberry Pi 2 на момент приобретения

К этому моменту старый корпус развалился. И я сделал импровизированный из нерабочего свича. Выглядит этот франкенштейн сейчас вот так

Колхозный корпус

В качестве ОС выбрал Raspbian Stretch. Скачал я его из архива.

Настраивал систему через SSH, т.к. под рукой не было ничего с HDMI входом. Для включения SSH на малине, нужно создать пустой файл в корне флешки с именем “ssh”. После первой настройки осталось напичкать скриптами. Сразу отступлюсь, подключить к домашнему серверу по PPTP не удалось, скорее всего данный протокол не дружит с серыми IP адресами. Поэтому настраивали хамачи.

Первый скрипт “ping.sh” содержал проверку интернет соединения, а затем проверку соединения VPN. Выглядит это так:

Скрипт для загрузки я скопировал из вики, чтоб настроить его уже на месте.

Приехали на дачу. Подключили малину. Подключили ноутбук. В настройках роутера включил telnet. Пробуем подключиться. И вуаля, есть приглашение на ввод логина.

Фото сделано уже по удаленке

Есть контакт. Далее настраиваю реакции скрипта на регулярные выражения. Представив, как скрипт будет взаимодействовать с роутером. И на примере как я подключаюсь вручную, настроил. Запускаю. Не подключается и выдает ошибку. Далеко ходить не надо было. Как оказалось не хватало установленного telnet клиента на малине.

Устанавливаю клиент. Запускаю скрипт. Молчание, скрипт завершает работу без ошибок. Ждем перезагрузки роутера. Урааа! Работает!

Скрипт перезагрузки роутера “router.sh” получился таким для D-Link DIR-620S:

Отправка команды выхода не нужна, т.к. при перезагрузке, соединение сбрасывается. И на последок настройка крона:

Еще несколько раз протестировав скрипты, убедились в работоспособности решения проблемы. И вы думаете на этом все? Пока да. Доступ к камерам ни разу не пропадал до сих пор.

Хамачи настраивается довольно таки легко, через dpkg. Пакетный файл можно скачать тут: https://www.vpn.net/linux называется logmein-hamachi_*.*.*.***-*_armhf.deb

Подключение к серверам хамачи:

Добавление в группу (заранее настроенную в личном кабинете):

Добавляем в автозагрузку:

Виды систем для частного дома

Сегодня все представленные системы видеонаблюдения для квартиры или загородного лома можно условно разделить на 3 типа:

1. Аналоговое слежение.
2. Цифровое наблюдение.
3. Смешанного типа.

Каждый тип имеет свои особенности и плюсы.

Аналоговое

Подобные системы принято считать устаревшими, что не делает их менее популярными среди покупателей. Конструктивная особенность этого типа заключается в применении кабельного соединения . Такая организация системы усложняет монтажные работы и подключение оборудования к электросети. Камеры, используемые в этом случае способны только передавать картинку плохого качества.

Установка любого дополнительного оборудования требует прокладывания вспомогательных кабельных линий, что значительно увеличивает денежные расходы владельца. Совокупность этих качеств привела к замене аналогового формата на цифровой.

Цифровые системы наблюдения

Организация работы всей системы выполняется по IP-протоколу. Подобная система видеонаблюдения для дачи с выходом в интернет дает возможность осуществлять мониторинг местности удаленном режиме. Для слежения выбирают IP-камеры, которые могут выполнять ряд функций:

• передавать изображение;
• передавать звук;
• реагировать на определенные команды.

Каждая из таких камер оснащена индивидуальным IP-адресом, с помощью которого оператор подключается к ней через глобальную сеть. Благодаря этому соединению монтаж системы не занимает много времени и усилий. Для приема информации может использоваться персональный компьютер, с заранее установленным софтом для организации работы.

Работа сичтемы видеонаблюдения для дома или дачи с выходом в интернет позволяет владельцу, независимо от его географического положения, в любой момент проконтролировать события, происходящие на дачном участке. С помощью ПК, ноутбука или мобильного устройства можно отправлять команды в удаленном режиме.

Куда поставить камеры

Первое желание любого домовладельца – поставить максимальное количество камер и охватить всю территорию. Такая система требует больших финансовых вложений (стоимость самого оборудования и его обслуживания, покупка вместительных жестких дисков), а при наличии медленного интернета попросту не сможет передавать сигнал. Практика показывает, что для дачи достаточно 4-8 камер, установленных в правильных местах:

• центральный и черный вход (если есть);
• кухня/столовая или место хранения запасов на зиму;
• котельная или бойлерная (если есть);
• парковка за забором;
• примыкающая к лесу либо незаселенному соседнему участку территория;
• окна на первом этаже;
• гараж, баня, другие бытовые постройки.

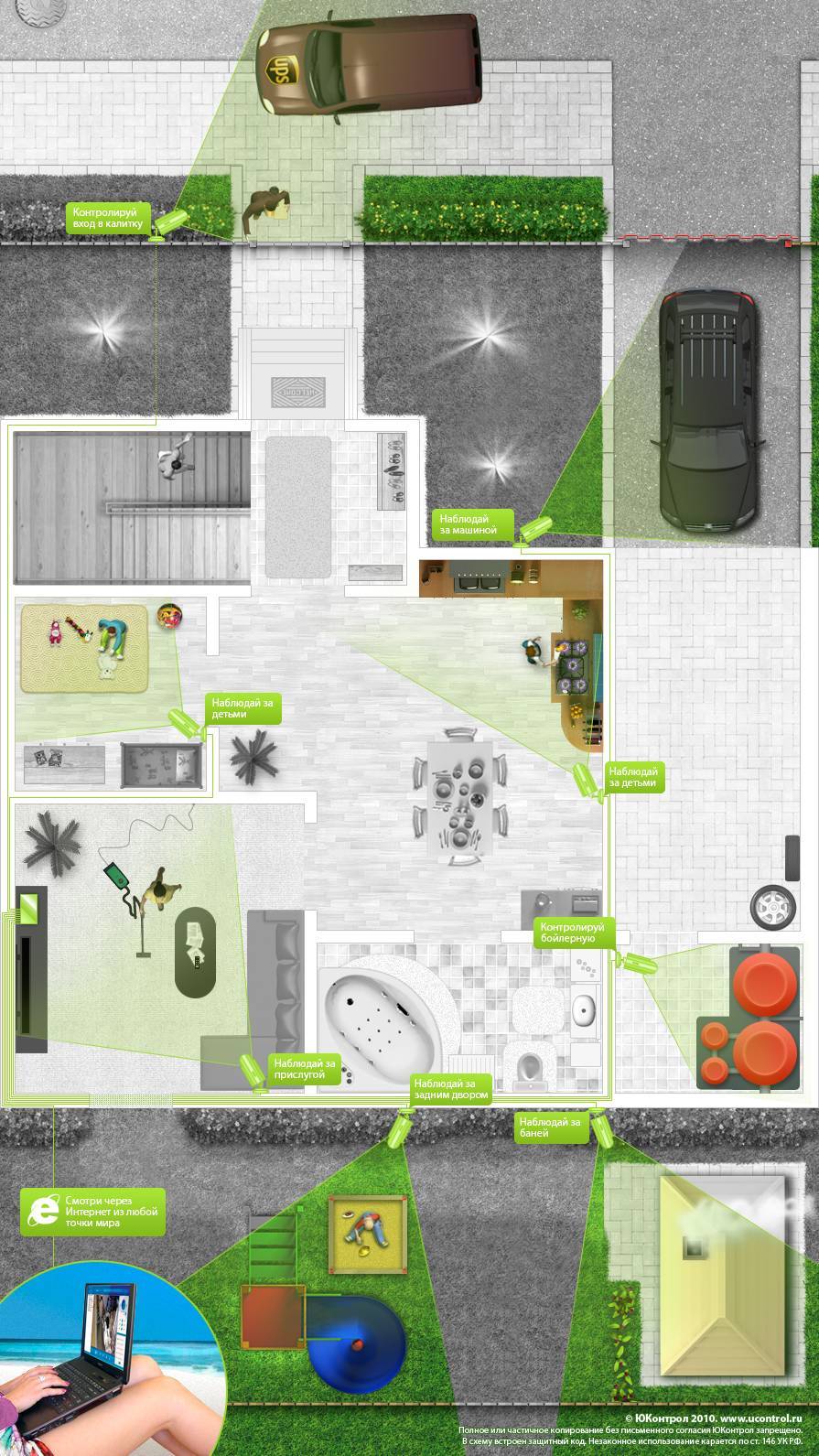

Примерная схема установки видеокамер на даче

Важно! Если вы будете монтировать камеры за периметром своего участка (например, на столбе возле калитки), по закону вы должны повесить табличку с надписью «Ведется видеонаблюдение» (входит в комплект). На собственной территории это делать не обязательно, однако наличие подобной информации может отпугнуть потенциальных злоумышленников

Антенна

При помощи внешней антенны можно произвести значительное усиление сигнала и улучшить стабильность работы каналов для передачи данных.

В зависимости от применяемого вами оборудования, этот компонент системы может являться:

• Антенной типа волнового канала.
• Антенной типа кратной решетки. Такой вид конструкции является наиболее распространенным для модемов 3G связи, есть множество вариаций данного устройства.
• Самодельные вариации. В Сети есть множество статей о том, как своими руками можно соорудить несложную антенну. Такие устройства не уступают своим бюджетным серийно выпускаемым аналогам и способны обеспечивать стабильный канал при помощи которого происходит передача информации.

Обратите внимание!

Для того чтобы вся система правильно функционировала, необходимо произвести грамотную установку антенны. Для этого необходимо закрепить устройство на максимальной высоте и повернуть в сторону максимального сигнала

Также важно не превысить длину кабеля для соединения, которая указывается производителем

Усиление 3G/4G сигнала

К дополнительному усилению сигнала прибегают в случае большого количества пользователей глобальной сетью, а также в условиях плохого качества волны. Усилить можно 2 методами:

• с помощью 3G/4G роутера для загородного дома, способного улавливать волку с помощью собственной антенны, и раздавать ее в доме через wi-fi;
• используя репитер, который внутри дачного дома усиливает сигнал, предоставляемый поставщиком услуг.

В первом варианте применяют модель передатчика, в антенну которого встроен 4G модем. Подобное оснащение позволяет максимально снизить потерю сигнала, а также упростить монтажные работы по проведению кабельной линии.

Репитер располагается между антенной, находящейся снаружи здания, и антеннами внутри дома. Внутренние устройства передают усиленный сигнал к пользователям.

Подготовительные работы по подбору необходимого оборудования

С помощью видеонаблюдения можно узнавать приходящих гостей, наблюдать за детьми, пожилыми членами семьи. Это более экономный вариант, чем заключение договора с охранной организацией. Системы видеонаблюдения действуют круглые сутки, при этом потребляют очень мало электроэнергии. Оборудование работает самостоятельно без привлечения человеческого фактора.

Состав системы видеонаблюдения определяется целями и задачами, которые она будет выполнять. Для начала стоит разобраться с вопросом о том, как выбрать комплекс видеонаблюдения для частного дома. Определите зоны отслеживания и другие функции видеоконтроля:

подходы к земельному участку (по всему периметру ограды или только входные элементы);

Ориентировочная схема расположения камер в частном доме Источник nadzor.ua

• включать или нет прилегающие части улицы;
• внутренний двор (полностью или отдельные строения);
• весь дом по периметру или только окна и двери;
• расстояние, с которого можно идентифицировать человека;
• нужна ли запись видеонаблюдения (в дневное, ночное время);
• передача видеозаписи через интернет на смартфон, планшет, телевизор.

Один и тот же участок может обозреваться несколькими камерами. Их нужно выбрать ещё до начала монтажа. Если поставить задачу контролировать всю территорию, нужно учитывать, что это будет довольно дорогой вариант. Прежде чем его воплощать в реальность следует хорошо продумать и обосновать такую необходимость.

Исходя из выбранных зон и объектов, подбирают комплект видеонаблюдения для частного коттеджа. Зная количество камер слежения, выбирают места их установки. Для этого следует воспользоваться схемой территории, на неё нанести точки монтажа приборов и отметить площади, на которые распространяется их контроль. Чаще всего отслеживают:

• входную зону на участок;
• входную дверь в дом;

Пример зон отслеживания в частном доме Источник trb.in.ua

• гаражные ворота;
• входы во все строения на участке;
• места стоянки и хранения дорогой техники.

Для наблюдения по всему периметру коттеджа камеры устанавливают по углам здания. Для обозрения всего участка хватит одной камеры, смонтированной на высокой опоре.

Для слежения по периметру ограды применяют камеры с небольшим углом обзора. Их размещают на достаточно высоких опорах, при этом учитывают и устраняют преграды, перекрывающие зону наблюдения.

Для съёмки в зоне входной двери в дом устанавливают фронтальные камеры с хорошим разрешением. Для входной двери, как вариант, подойдёт камера-глазок, для входных ворот – видеодомофон.

Места установок камер выбирают с учётом защиты их вандалов и природных явлений: дождя, града, солнечного излучения, ветра.

Заключение

Видеонаблюдение на даче с системой удаленного доступа поможет быстро среагировать на происшествия или в любой момент посмотреть, что происходит в ваше отсутствие. Она также может стать отличным дополнением к стандартной охранной сигнализации – архивные записи позволят отследить время реагирования сотрудников охраны на сигнал. При грамотном подходе к подбору камер и самостоятельном монтаже расходы окупятся очень быстро.

_________

ЮКонтрол. Все права на фотографии, тексты, рисунки принадлежат компании ЮКонтрол. Полное или частичное копирование, воспроизведение в печатном виде и/или использование в любой форме, цитирование без письменного разрешения правообладателя запрещено. При согласованном использовании материалов сайта необходима ссылка на ресурс.
