Как самому сделать вибростол для тротуарной плитки

Конструируем самодельный вибростол своими руками – простые решения

Планируя изготовить вибростол формовочный универсальный своими руками, чертежи необходимо заранее приобрести или начертить самостоятельно

Важно определиться с конструктивными особенностями вибрационного агрегата. Используются следующие разновидности виброуплотнителя:

  • оборудование для формовки. Применяется для вибрационной трамбовки бетонного раствора, залитого в литформы;
  • расформовочное устройство. Предназначено для извлечения затвердевших изделий из форм с помощью специального приспособления;
  • нестандартные варианты конструкции. Используются для изготовления ограниченного количества продукции в домашних условиях.


Схема простого вибростола своими рукамиПростейшие варианты:

  • на базе автомобильных скатов. Для сборки трамбовочного приспособления необходимо 2-3 ската, молоток, а также деревянные щит, размеры которого позволяют поместить формы. Процесс уплотнения происходит при установке форм на деревянный щит, находящейся на покрышках. При постукивании резиновым молотком происходит уплотнение бетонного состава;
  • с использованием дрели или перфоратора. В конструкции используется плита, изготовленная из металлического листа или дощатого щита. Столешница размещается на горизонтальной основе и упирается в стену демпфером, изготовленным из куска резины. При включении перфоратора, подведенного к противоположной стороне основания, происходит уплотнение материала.

Разрабатываем чертеж вибростола

Необходимо знать, разрабатывая чертеж на вибростол, как сделать его правильно.

Для этого необходимо:

  • использовать проверенную документацию, по которой ранее изготавливалась вибрационная площадка;
  • самостоятельно разработать эскиз, используя действующий образец.

Обратите внимание на следующие рекомендации:

  • оптимальные размеры столешницы составляют 50х100 см;
  • расстояние от пола до рабочей поверхности не должно превышать 80 см.

Как самостоятельно сделать вибростолПри разработке чертежа важно учитывать следующие требования:

  • двигатель не должен касаться основания или элементов металлоконструкции;
  • поверхность рабочего стола располагается горизонтально;
  • ноги рамы должны иметь равную длину для обеспечения устойчивости;
  • ребра жесткости устанавливаются в углах для повышения устойчивости.

До разработки рабочей документации нужно предварительно определить размеры агрегата и место крепления мотора. Желательно располагать вибродвигатель в центре масс всей металлоконструкции.

Сборка вибростола

Рекомендуемые размеры стола

Перед началом монтажа вибростола необходимо подготовить чертежи. Продумать высоту и длину будущего стола. Для того чтобы он был удобен в эксплуатации высота не должна превышать 90 см, длина 1800 см, ширина 700 – 1800 см.

Понятно, что чем больше площадь столешницы, тем больше форм на ней можно будет разместить, но чем больше стол, тем мощнее потребуется двигатель. Еще один немаловажный момент – необходимо определиться каким будет стол – переносной или стационарный.

Переносной лучше делать небольших габаритов, поскольку необходимо будет еще обеспечить его устойчивость. Если планируется стационарный механизм, можно смело расширять площадь, а для устойчивости вкопать его в землю или забетонировать.

Когда же габариты определены, можно приступать к подготовке деталей. Из металлических уголков необходимо вырезать с помощью болгарки четыре ножки, длина их будет в соответствии с чертежами, 70 мм. Еще понадобятся два отрезка, равные длине стола и два отрезка, равные ширине стола. Из них будет формироваться станина. Четыре ножки и элементы станины свариваются между собой с помощью сварочного аппарата.

Чертеж вибростола

Следующим этапом в процессе изготовления вибростола является монтаж столешницы. Сверху крышка должна быть из листа прочной стали, а снизу иметь крепления для мотора. Крышка должна быть подвижной, поэтому крепится к станине с помощью пружин или стаканов.

Расположение двигателя под углом 45 градусов

Достаточно разместить четыре пружины по углам стола, если поверхность будет иметь большие размеры, понадобятся еще две пружины, размешенные по центру. Если нет пружины, можно использовать стаканы, изготовить их можно из обрезков труб. Стаканы или пружины привариваются с одной стороны к столешнице, с другой – к станине.

Далее, необходимо установить электрический двигатель. При выполнении этого этапа следует учитывать некоторые моменты. Если расположить мотор горизонтально, то вибрация будет идти в вертикальном направлении, разместив его прямо получаются горизонтальные волны.

Поэтому наиболее оптимальным считается расположение двигателя под углом 45о. в таком случае вибрация будет распространяться в обе плоскости. Крепить двигатель необходимо надежно, поскольку есть высокая вероятность его смещения во время эксплуатации, под воздействием вибрирования. При подготовке чертежей и сборке вибростола необходимо сопоставлять все детали, будущей нагрузки.

Рабочая поверхность должна выдерживать вес форм с готовой цементной массой. А мощность двигателя должна соответствовать общей массе стола. Все элементы необходимо надежно сварить, каркас должен быть жестким и прочным.

Для начала успешной деятельности по изготовлению тротуарной плитки понадобятся еще формы. Их можно изготовить из различных материалов – металла, пластика, дерева. Формы можно приобрести уже готовыми, а можно сделать самостоятельно, использовав свою фантазию для получения оригинального дизайна.

Инструкция по изготовлению вибростолов

Если вы не готовы потратить деньги на агрегат, который пригодится вам единожды, но желание сэкономить на покупке тротуарной плитки высоко, стоит попытаться изготовить вибростол своими руками. Что же необходимо, чтобы изготовить вибростол своими руками:

  • чертеж;
  • четыре стальные трубы;
  • уголок (швеллер);
  • металлический лист для изготовления столешницы;
  • болгарка или электроножницы для работы с металлическими элементами;
  • вибромотор на 220 В нужной мощности и четыре болта для его закрепления;
  • сварочный аппарат;
  • дрель.

В том случае, если все необходимое есть у вас в наличии, можно приступать к изготовлению вибростола своими руками.

  1. Оптимальные размеры основания стола — 70 смx70 см, однако каждый мастер вправе изготовить стол таких размеров, которые соответствуют его потребностям. Чем больше объем производства, тем, соответственно, шире должна быть вибрирующая поверхность стола и мощнее двигатель. Основание легко сделать из металлического уголка (достаточно 50×50 мм) или швеллера. Отдельные элементы его можно соединить при помощи электросварки или болтов. В последнем случае конструкция получится разборной. Это удобно, если вы собираетесь перемещать ее с одного объекта на другой. Однако болты имеют свойство расшатываться, поэтому жесткость конструкции уменьшится.
  2. К готовому основанию необходимо присоединить ножки из стальных труб. Для придания устойчивости агрегату к ним либо приваривают металлические пластины, либо закапывают их в землю и заливают цементным раствором. Первый вариант используют, если требуется передвижная конструкция. Во втором случае стол будет стационарным.

При изготовлении ножек нужно учесть три момента:

  • вибромотор не должен касаться земли;
  • высота ножек должна быть такой, чтобы мастеру было удобно работать, не нагибаясь;
  • все 4 ножки должны быть строго одинаковых размеров, иначе столешница будет располагаться под углом и бетонная смесь станет вытекать при вибрации.

После того, как вы подготовили основание, пора приступать к изготовлению столешницы. Для этого в каждый угол, а также в центр основания необходимо закрепить шесть стальных пружин. Приобрести их можно на авторынке. Пружины от мопеда, разрезанные на две части, отлично подойдут для изготовления вибростола. Также пригодны пружины от амортизаторов или клапанов автомобильного мотора.

В качестве рабочей вибрирующей поверхности часто используют лист стали с бортиками, к которому снизу прикреплен вибромотор. Место, в котором его следует закрепить, отмечено на чертеже. На столешнице располагают формы, в которые и заливают бетон. Другой вариант конструкции рабочей поверхности — стальная рама с листом ОСБ, ДСП или фанеры внутри.

Соединить столешницу и станину можно разными способами:

  • пружину одним концом приварить к рабочей поверхности, а другим — к основанию (неразъемное соединение);
  • один конец пружины электросваркой закрепить на столешнице, а другой вставить в стакан высотой, равной трети пружины, установленный на станине;
  • можно поменять местами места крепления пружины и расположения стаканов.

Вибродвигатель закрепляют на столешнице неподвижно. Если использовать модели ИВ-98 или ИВ-99, то вибрация получится очень сильной. Рабочая поверхность в этом случае должна быть из стального листа толщиной не менее 10 мм или иметь утяжеление (бетонные балласты).

Этого не потребуется, если взять самый обыкновенный электродвигатель и установить на нем самодельный эксцентрик вместо шкива. Впрочем, можно отрезать отдельные его части или просверлить в нем несколько отверстий, произведя таким образом его разбалансировку.

Расположить вибродвигатель можно тремя способами:

  • в горизонтальной плоскости (вибрация тогда получится горизонтальной);
  • в вертикальной плоскости (с горизонтальными колебаниями);
  • под углом в 45 градусов к столешнице (для получения вибрации во всех плоскостях).

Как видите, конструкция проста и изготовить вибростол своими руками вполне реально. Было бы желание.

Особенности процесса изготовления тротуарной плитки на вибростоле

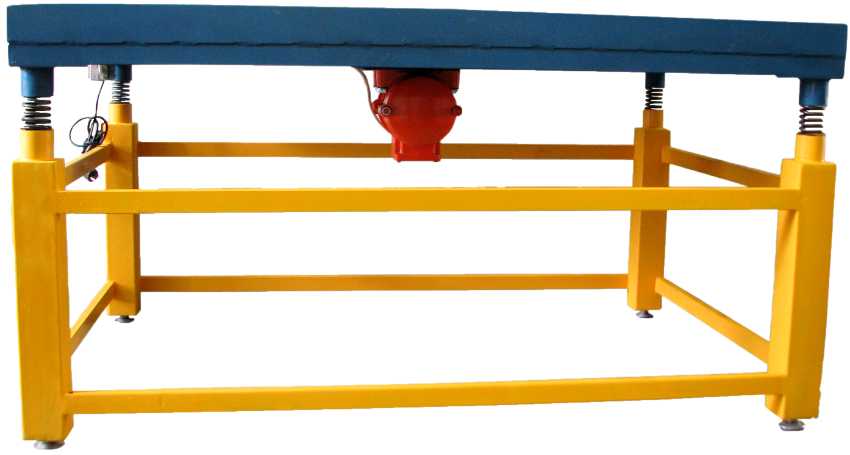

Вибростол для тротуарной плитки

Когда осуществляется трамбовка бетона, при этом выполняются разные функции:

  • уплотнение массы, что повышает ее твердость, прочность;
  • устранение пузырьков воздуха.

Отличный результат обеспечивает оборудование, которое распространяет вибрацию, например, вибростол. Вручную не удастся добиться такого результата. Обычно в этом случае используется лопата, жесткий пруток и др.

Изготовление вибростола

Кажется, будто строение вибростола очень простое. На самом деле, при его изготовлении понадобится немало знаний из области сварки, слесарного дела. Чаще всего используется вариант в виде станины, изготовленной из металлопрофиля. Сверху располагается столешница. Чтобы можно было использовать метод воздействия вибрации, предусматриваются подвижные элементы под столом. Это шарниры или пружины.

Вибрация распространяется на бетонную смесь в формах, которые установлены поверх столешницы. Как результат, устраняются воздушные пузырьки, масса становится более равномерной. Вместе с тем начнется процесс трамбовки.

Интенсивность износа оборудования зависит от мощностей производства. Следующие этапы создания вибростола:

  1. Электродвигателем послужит мотор от крупногабаритной техники, например, стиральной машины.
  2. Готовится каркас, для чего применяется профильная труба сечением 40х40 мм. Он выглядит, как вертикальные опоры, соединенные поперечинами. Наиболее надежный метод крепления – сварка. Если использовать стандартное крепление, то оно будет подвергаться воздействию вибраций, а потому очень быстро ослабится.
  3. По углам приваривают трубки. Их предварительно нарезают, длина должна составить 5-10 см. Альтернативный вариант – болты М18 (шляпки должны быть направлены вниз). Они выполняют функцию насадки для шланга.
  4. Можно повысить прочность конструкции, приварив поперечины из уголка или той же профильной трубы.
  5. Стойки должны располагаться на металлических подошвах, их параметры: 55х55 мм. Рекомендованная толщина листа – 1,5 мм.

Как изготовить столешницу для вибростола

Подготавливают материал – металлический лист, причем его толщина должна быть существенной от 6 до 10 мм. С лицевой стороны приваривают бортики, которые будут выполнять защитную функцию – форма вод воздействием вибрации не упадет со стола. С другой стороны должны располагаться отрезки профильных труб. Готовая столешница располагается поверх собранного металлического каркаса. Ее пружины должны быть поверх штырей по углам. Выполняется подключение электрической части – кабеля с блоком.

Массовое производство тротуарной плитки

Чтобы оборудование выдержало производство большого количества плитки, механизируют такой способ. Основные этапы изготовления продукции стандартные:

  1. Подготовка цементной смеси.
  2. Укладка раствора в форму.
  3. Установка армировки.
  4. Повторная заливка формы.
  5. Трамбовка бетона с помощью вибростола.

После извлечения плиток из формы появляется возможность заполнить ее повторно

Однако важно вовремя отключать вибростол. Когда форма будет залита бетоном, оборудование снова включается

Этот процесс бесконечен – частота повторения цикла зависит от количества плитки, которое нужно приобрести.

Снижение себестоимости плитки

Если планируется изготовить вибростол своими руками, это уже положительно сказывается на стоимости плитки. Причина – отсутствие наценки магазина, производителя и работы персонала. Если на участке не планируется ездить на машине, можно выбрать вариант уменьшения толщины изделий. Это негативно скажется на прочности, служить плитка будет мало.

Рассматривают варианты рецептуры:

  • 1:2:4;
  • 1:3:3.

Вместе со снижением прочности отмечают и другие изменения, например, увеличение объема щебня. Можно вовсе обойтись без него, но качество изделий при этом снизится.

Себестоимость тротуарной плитки на 2021 год

Материалы и инструменты, необходимые для сборки вибростола

Для проведения самостоятельной сборки конструкции требуются инструменты и подходящие материалы. Нужный инструмент следующий:
1. Дрель для создания отверстий.
2. Сварочный аппарат для соединения отдельных элементов.
3. Болгарка, при помощи которой проводится изменение длины используемых материалов.

Вибростанок представлен сложной конструкцией, которая состоит из нескольких узлов и деталей:
1. Столешница изготавливается с применением тонкого листа металла или фанеры. За счет использования второго материала есть возможность снизить уровень шума при работе, а также повысить эффективность устройства. Однако фанера менее долговечна в сравнении с металлом.
2. Металлический уголок требуется для создания окантовки столешницы. За счет подобного бортика исключается вероятность смещения столешницы на момент вибрации.
3. Швеллер применяется для создания посадочного места, на котором будет устанавливаться мотор. Он характеризуется высокой прочностью и устойчивостью к вибрации.
4. Металлические трубы применяются для создания опоры. Толщина должна составлять 2 мм, поперечное сечение 40 мм.
5. Труба для формирования верхних перекладок должна иметь меньшую площадь поперечного сечения.
6. Металлические пластины потребуются для создания подошвы ног, которые обеспечивают устойчивость.
7. Пружины являются важным элементом конструкции, т.к. они создают условия для передачи вибрации. Как показывает практика, хорошо подходят пружины от мопедов.
8. Для центровки и фиксации пружин требуются болты с длиной 50-70 мм, диаметр которых 5-10 мм.

При выборе материала следует уделять внимание тому, чтобы на его поверхности не было явных дефектов

Конструкция вибропресса для тротуарной плитки (устройство)

Рабочая поверхность закреплена на станине посредством использования системы пружин (для горизонтальной вибрации) или подвесов (для вертикальной). Столешница приводится в движение электродвигателем, расчетной мощности с эксцентриком на валу. Задача эксцентрика смещать центр тяжести двигателя для обеспечения нужной вибрации.

Эскиз вибростола показан на рисунке.

Чертеж вибростола для плитки

Несмотря на то, что эскиз дает общее представление о принципе функционирования вибростола, для того чтобы изготовить вибропресс своими руками эскизом не обойтись, нужен полноценный чертеж.

1. Для новичков

. Простая конструкция вибропресса позволяет выполнить формовку изделия, она более проста в изготовлении и обслуживании.

Чертеж простого вибростола для плитки

Конструкция простого вибростола для плитки

В принципе, можно добавить любые функции данному вибростолу, главное правильно рассчитать мощность двигателя и параметры конструкции. Например, можно совместить его с просеивателем для песка.

2. Для мастеров

– конструкция два в одном – вибропресс и просеиватель для песка. Удобно тем, что позволяет получить компоненты нужной фракции.

Схема вибростола и просеивателя песка

Конструкция вибростола и просеивателя песка

Технология изготовления тротуарной плитки: принцип работы вибростанка

Для того чтобы понимать, как правильно сделать то или иное устройство, нужно разобраться с технологией изготовления тех элементов, для которых оно разработано. Поэтому рассмотрим принцип работы вибростола и для чего предназначена каждая из составляющих его частей.

Рабочая поверхность стола крепится к станине при помощи специальной системы пружин, если речь идет об устройстве горизонтальной вибрации или же при помощи подвесов, в случае вертикальных приборов. За счет работы электродвигателя расчетной мощности, на валу которого эксцентрик, столешница приводится в движение. Благодаря тому, что эксцентрик смещается, меняется центр тяжести, в результате чего получается нужная вибрация.


Для удобства работы с вибростолом следует учитывать высоту ножек основания.

Процесс заливки плиточных форм

Какие материалы и инструментарь потребуются:

  • компоненты для бетонной смеси (представлены ниже);
  • бетономешалка;
  • строительный миксер (дрель с оснасткой в виде миксера);
  • шуруповерт;
  • киянка;
  • мастерок;
  • ведро для замешивания бетонной смеси;
  • краситель (если планируется изготовление цветной плитки).

Многие покупают уже готовые формочки (возможно, с резными архитектурными элементами), например, резиновые, полимерные, полиуретановые, силиконовые, но луче собрать собственноручно.

Изготовление опалубки

Самый простой способ самостоятельной сборки опалубки с использованием деревянного бруска для создания бортиков:

  • Выбрать фанерный лист необходимой формы и прикрутить к нему при помощи саморезов 3 боковые стенки;
  • Четвертая стенка будет соединяться подвижным образом, чтобы осуществлять быструю распалубку.

Данный метод подойдет и для изготовления 6-гранника, ромба или квадрата.

Замешивание бетона

Замес бетонной смеси не получится без участия следующих компонентов:

  • вода;
  • цемент;
  • щебень;
  • речной песок;
  • суперпластификатор (или гашеная известь);
  • дополнительные колеры (при необходимости);
  • смазывающая жирная жидкость (распылитель).

Раствор бетона готовится довольно просто: 1 часть цемента, 2 — песка , воду добавляют до приобретения полужидкой консистенции. Размешивать удобно шуруповертом с насадкой.

Чтобы подготовить форму для заливки, всю ее поверхность покрывают тонким слоем приготовленной смазывательной жидкости, содержащей жир. Это может быть: растительное масло, хозяйственный мыльный раствор или специализированная жидкость в распылителе. Она облегчит извлечение плитки после застывания. Затем внутрь формы закладывается сама  бетонная смесь и разравнивается мастерком.

Чтобы выпустить лишние пузырьки воздуха, по краям следует слегка постукивать киянкой, что позволит обойтись без вибростола. После чего наполненные формы размещаются в сухом месте на ровной поверхности под навесом и накрываются полиэтиленовой пленкой, чтобы предотвратить быстрое испарение влаги.

Приблизительное время сушки тротуарной плитки — 1-2 дня или 24 часа, при условии, что температура воздуха от 15 °С.

Затем идет процесс распалубки — готовая плитка извлекается из формы. Для ускорения процесса формочки можно на 2-3 минуты опускать в ведро с горячей водой (при этом температура должна быть около 45-50 °С).

Теперь плитке нужно дать полежать и окрепнуть.

Ниже на видео подробно о процессе укладки тротуарной плитки своими руками в домашних условиях без использования вибростола.

https://youtube.com/watch?v=6vL1wxXW1hM

Вобростол готов. Что делать дальше?

После полной сборки необходимо подключить готовую конструкцию к электрической сети и проверить работоспособность.

При производстве тротуарной плитки или других изделий нужно следить за следующими характеристиками вибростола:

  1. Соответствие горизонтальному уровню поверхности виброплиты. При неправильном расположении на столе грузов подушки просаживаются и бетон в формах сползает в сторону перекоса. Поэтому нужно располагать формы на плите во время вибрации по центру. Если же наблюдается смещение бетона, то можно передвинуть прямо во время работы двигателя будущее изделие в сторону, противоположную смещению и всё будет исправлено. Дальнейшем, если плита скреплена со станиной шпильками, можно отрегулировать горизонтальный уровень;
  2. Если бетон в форме выбрасывается или бурлит, значит вибрация сильная. Её можно уменьшить путём стягивания шпилек или изменением положения эксцентрика. Можно уменьшить его массу путём замены или стачивания существующего. Если делается тротуарная плитка, то уменьшить вибрацию можно путём увеличения нагрузки на стол. Достаточно поставить рядом с теми, что уже есть, несколько других заполненных бетоном форм. Если их нет в наличии, то можно прикрепить к плите дополнительный груз;
  3. Если изделие имеет много воздушных пузырьков, значит вибрация слабая. Такая продукция не будет долговечной и через несколько лет разрушится от образующегося в порах льда. Нужно уменьшить нагрузку на плиту или ослабить натяжение шпилек (если они применяются). Если это не помогает, значит мотор подобран слишком слабый и его нужно заменить.

Подводя итог, следует обратить внимание на необходимость соблюдения правил техники безопасности не только при эксплуатации готового изделия, сделанного своими руками. Чтобы сделать вибростол, нужно будет использовать в работе режущий и сварочный инструмент

Работа с ними требует повышенного внимания и мер осторожности

Как добиться хорошей вибрации?

Для лучшего вибрирования основание стола можно оборудовать пружинами. Они будут делить ножки на 2 части, благодаря чему устройство сможет работать в нескольких направлениях. Вибрация может быть горизонтальной либо вертикальной. Кроме того, можно установить режим всестороннего вибрирования.

Главное на этом этапе — правильно отрегулировать уровень отклонения стола. Процесс производится при помощи обрезки лишних витков на пружине.

Среди других настроек стоит выделить положение двигателя. От этого параметра зависит то, в какую сторону начнет вибрировать стол. Если установить вибромотор горизонтально, стол будет работать в вертикальном направлении, и наоборот. Если мастер желает, чтобы стол вибрировал в нескольких плоскостях, двигатель монтируется под углом в 45°.

Каждый из этих способов имеет свои плюсы и минусы. Если заставить стол постоянно работать в вертикальном направлении, то это будет большой нагрузкой на вибромотор. Однако устанавливать двигатель для вибростола горизонтально будет намного проще и удобнее. Тут мотор нагружается не слишком сильно, поэтому и проработает он значительно дольше. Самым трудоемким будет процесс монтажа вибромотора под углом в 45° для обеспечения работы сразу в нескольких направлениях. Этот способ подходит только для тех мастеров, которые хорошо разбираются в технике.

Что такое вибростол?

Под понятием вибростола понимают инструмент, используемый для работы с производством тротуарной плитки. Он может отличаться по площади, что позволяет задействовать разное количество форм. Ведущим элементом стола является двигатель, мощность которого позволяет создавать вибрацию под указанным давлением на стол. Соответственно, чем больше вес форм с бетоном для плитки, тем мощнее должен быть двигатель, поскольку иначе уровень вибрации будет недостаточным.

Соответственно, стол имеет ножки, которые должны регулироваться по высоте, чтобы в гараже инструмент можно было бы выставить по уровню. В противном случае, производственное сырье, залитое в форму, будет залито с наклоном, что при высыхании приведет к искривлению геометрии изделия. К столу должен быть обязательно изготовлен шкаф, где и будет сохнуть плитка после обработки формы на столе.

Вибростол ВИБРОМАШ ВС50

Между ножками и столом должны располагаться пружины, которые подбираются индивидуально, в зависимости от предполагаемой нагрузки и количества используемых форм. Крышка стола должна иметь бортики, поскольку во время вибрации все формы будут стремиться в одну из сторон, куда есть небольшой уклон по уровню.

Снизу крышки, на специально подготовленной рамке из металла, размещают двигатель. На его валу размещается резонансный элемент, который при вращении и образует вибрацию. Изготавливая инструмент своими силами, в качестве резонансого элемента, на вал приваривается болт, или группа болтов. Чтобы изменить интенсивность вибрации на болт накручивают гайки. С их помощью и выполняется регулировка.
