Вентиляция в гараже своими руками: схема, нюансы и способы устройства

Комбинированная вентиляция автомобильного бокса

Преимуществом объединения естественной вентиляции с маломощной механической системой является гарантированное обновление атмосферы гаража при любой погоде.

Ни безветрие, ни летняя жара не ослабляют работоспособность такого приточно-вытяжного комплекса.

Схема комбинированной вентиляции схожа полностью с устройством системы естественного воздухообмена. Применяется то же расположение приточного и вытяжного воздуховодов, то же сечение воздушных труб и дефлектор на верхнем конце вытяжного канала.

Одна разница – установка в полость вытяжного воздуховода осевого или центробежного вентилятора.

Приточный воздух в гаражный подвал со смотровой ямой из общей вентиляционной системы не попадет — слишком низкий уровень. Требуется завести отдельную приточку и вытяжку в это помещение (+)

Мощность вентиляционной установки не должна превысить 100 Вт, этого достаточно. Встраивать вентилятор требуется в утепленный сегмент воздуховода, иначе в него поступит конденсат.

Для управления работой такого вентилятора пригодится электронный таймер, встроенный в переходник между электророзеткой и вилкой питания вытяжного устройства.

Держать вытяжной вентилятор длительно включенным невыгодно из-за его энергопотребления, да и необходимости в этом нет. К тому же зимой комбинированная вентиляция гаража окажется чересчур эффективна и сильно выстудит бокс.

Переходник с таймером позволит задать периодичность и длительность работы вентилятора в течение 24 часов и на несколько дней вперед.

Поместив электронный таймер между розеткой и вилкой питания вентилятора на вытяжке, можно контролировать циклы включения/отключения электромеханического элемента вытяжной системы

Отметим, что при выборе достаточно мощной центробежной установки для вентиляции может потребоваться более крупное сечение для вытяжного воздуховода. Напоминаем, что выбор сечения проводящей воздух трубы зависит от скорости воздушного потока.

При недостаточном внутреннем диаметре вытяжка будет громко шуметь и плохо тянуть воздух.

Как сделать самостоятельно: пошаговая инструкция

С ямой

Гаражи часто оснащены смотровыми ямами. Рассмотрим, как сделать вентиляцию в гараже с учётом такой особенности. Есть несколько способов сооружения вентиляции в гараже с ямой:

1. Воздух доставляется в помещение путём забора с пола двух досок. Отток происходит за счёт нехватки одной доски. Яма должна быть расположена строго продольно и внутри гаража. Один край размещают около приточных входов в боксы, а другой – около вытяжного канала. Открытые доски настила позволяют приточному воздуху частично попасть внутрь ямы. Противоположный край служит выходом скопившейся влаги.
2. Приток обеспечит установка воздухоотводной трубы. С её помощью происходит забор поступающего воздуха под вентиляцию. Воздуховод смежного отвала выполняет роль вытяжки. Приточный канал должен располагаться у края смотровой ямы.

   Отверстия в гараже пропускают поступающий свежий воздух и частями пропускают его по трубе. Далее остатки воздуха оказываются в яме. Так как она расположена рядом с погребом и соприкасается с воздуховодом, то потоку легко следовать после поступления в вытяжку ямы наружу.

3. У приточной трубы есть вентилятор. Вытягивающий проём монтируется механизмом принудительным путём с помощью креплений. Вентиляция пространства работает в автоматическом режиме.

тут
Совет
Свежий воздух при таком способе нагнетается через воздуховод, прогоняется по яме, вытягивается вентилятором через второй вентиляционный канал. Его можно установить автономно либо совместить с подвальным.

Оборудование и материалы

Обязательный инструмент для оборудования вентиляции в гараже — болгарка и перфоратор. После совершения расчётов покупают трубы из пластика или металла. К ним нужны герметик, вентиляторы. Чтобы обезопасить вентиляционные входы/выходы, стоит приобрести крышки и решётки.

Перфоратор должен быть мощным, иначе не получится проделать углубление в стене либо оно будет неровным. Желательно иметь под рукой шлифовальную угловую машинку и теплоизолирующий материал.

Вентиляторы выбираются в зависимости от типа конструкции:

1. Вытяжные канальные устройства. Доступны, удобны в использовании. Встроенные регуляторы позволяют менять интенсивность и скорость потока воздушных масс. Оптимальный диаметр — около 160 мм. Для экономии проще приобрести 120 мм.
2. Центробежные. Сложные в монтаже, но идеальные на вытяжку. Лучше их использовать в гаражных боксах, в которых работают с химикатами, ЛКМ.
3. Вихревые. Подходят для помещений, в которых регулярно проводятся сварочные работы.

Если гараж предназначен только для хранения транспортного средства и не предполагает выполнения в нём работ, то можно подобрать самый практичный и ходовой вариант – вытяжной канальный вентилятор. Это самая дешёвая конструкция, а по эксплуатации – менее сложная.

Для сооружения воздуховодов лучше применять асбестовые или оцинкованные трубы. Сквозную трубу можно монтировать сквозным способом, когда вентиляционную трубу проводят через пол гаража и выводят наружу сквозь кровлю, и настенным, когда в стену погреба заделывается вытяжная труба и выводится за границы постройки.

Обновление воздуха естественным образом как раз достигается установкой сквозной трубы. Возникает разница температур внутри гаража и снаружи. Если тягу нужно увеличить, то устанавливают на трубу дефлектор. Он будет предохранять проход от попадания в него пыли, грязи.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Механический воздухообмен

Принудительная вентиляция в гараже осуществляется за счет установки в отверстия для притока и вытяжки воздуха вентиляторов. Однако существуют и другие устройства, способные справляться с этой задачей.

Приведем лишь некоторые из них:

• Нагревательная лампочка. Ее установка производится в саму трубу. Благодаря ей происходит нагревание воздуха, а вследствие этого усиливается напор;
• Флюгер-диффузор. Крепится на трубу, выполняющую приточную функцию. Работает за счет напора ветра;
• Дефлектор. В отличие от флюгера-диффузора, устанавливается на вытяжке. Лучший обмен обеспечивается благодаря разжижению воздуха;
• Моноблок. Среди специалистов по вытяжке считается лучшим вариантом для обеспечения вентиляции в гараже. Благодаря этой системе у владельца появляется возможность контроля всего процесса воздухообмена. Воздухообмен, сделанный таким способом, будет самым эффективным по сравнению с естественным и комбинированным. Единственный минус – стоимость установки, которая может достигать 240 тысяч рублей и более.

Однако в некоторых случаях принудительная вентиляция в гараже своими руками может быть и совсем недорогой. Для этого нужно сделать то же самое, что и для установки естественной вентиляции: перфоратором проделать отверстия в противоположных друг другу стенах по диагонали и установить в них трубы. Далее на входные отверстия воздуховодов устанавливается по вентилятору.

Такая схема позволит регулировать воздухообмен в любое время года. Для того, чтобы зимой воздуховод и сам гаражный бокс не замерзали, можно поставить задвижки или регуляторы оборотов вентиляторов. А для сохранения помещения от влаги зимой специалисты советуют закрывать смотровую яму или погреб.

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

• для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
• частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

• вытяжки располагаем по диагонали, на противоположных стенах гаража;
• нижнее отверстие должно быть выше поверхности пола на 25 см;
• верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
• старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
• если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража. Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

• приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
• вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

• определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
• дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
• красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
• теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
• решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см. Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://youtube.com/watch?v=8JboxAB_muo

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

• естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
• принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года.

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:

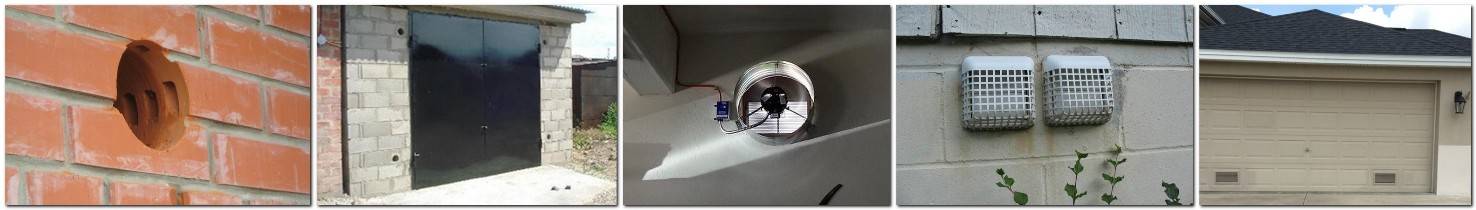

Варианты вентиляции в гараже

Проще всего своими руками смонтировать вентиляцию в собственном гараже в исполнении с естественной воздушной тягой. Для этого необходимо рассчитать диаметр труб на вытяжку и приток, а после пробить отверстия в стенах и/или крыше и установить эти воздуховоды. Главное потом не забыть про необходимость надежной герметизации просветов между трубой и бетоном, кирпичом или металлом стены.

Варианты оборудования вентиляционной шахты

Приточное отверстие вентиляции следует располагать на высоте 15–20 см над землей на стене с дверью. Вытяжное должно размещаться напротив первого в крыше или в стене под потолком с подъемом воздуховода над кровлей порядка полуметра. Так тяга выйдет максимальной. При этом труба притока в сечении должна быть равной, а лучше немного меньше диаметра воздуховода-вытяжки. Если размеры сделать наоборот, то возможно опрокидывание тяги.

Схема расположения вентиляционных труб в гараже с ямой

Как расположить вентиляционную шахту для лучшей тяги

Факторов влияния немало. Поэтому нередко приходится делать систему вентиляции, функционирующую благодаря принудительной тяге воздушных масс. Здесь расчет параметров еще проще.

Трубы можно взять вдвое меньше, чем в рассматриваемом выше варианте. Все равно обмен воздуха будет производиться за счет работы вентилятора. Его мощность подбирается исходя из кубатуры гаража и необходимой кратности воздухообмена. В подавляющем большинстве случаев вполне хватает осевой канальной модели на 100 Вт.

Трубы и отверстия располагаются так же, как и в варианте с естественной тягой. При этом самостоятельно сделать вентиляцию с принудительным обменом зачастую проще. Воздуховоды требуются меньше в диаметре. А значит и дырки в стенах пробивать придется меньшего размера. Однако по затратам такая вентиляция за счет наличия электрооборудования выйдет дороже обычного аналога.

Схема воздушных потоков потоков при разных типах вентиляции

Если устанавливается вентилятор, то следует брать модель с таймером. Оставлять его постоянно включенным невыгодно по деньгам (счета за свет выйдут немалыми) и опасно из-за риска пожара. Работающее электрооборудование без присмотра надолго бросать не стоит.

Схема естественной вентиляции в гараже

А так можно задать нужный режим, чтобы вентилятор включался на некоторое время для полного замещения воздуха в помещении, а потом сразу отключался. Ведь выстраивается система вентилирования гаража, а не вентиляция в ванной комнате и туалете, где воздушная циркуляция должна быть непрерывной.

Как правильно сделать вентиляцию самостоятельно

Подводя черту выше сказанному, можно поставить акценты над устройством вытяжки в гараже.

А они следующие:

• создание проекта;
• приобретение нужных материалов;
• утепление внутри гаража стен, потолка и ворот.

Главное при этом – понимание элементарных законов физики, поэтому при устройстве вытяжки к делу нужно подходить обдуманно. А особых навыков, в основном, здесь и не требуется

Если же заострить внимание на плане перед началом работ, то от его детализации будет зависеть простота всей системы циркуляции воздуха

Но зачастую он даже и не нужен. Например, если обустраивать гаражи без подвалов, вентиляция там будет несложная, при этом отдельный проект даже и не потребуется. Главное здесь – творческий подход и соблюдение элементарных правил при устройстве вытяжки.

Для чего нужна вентиляция?

У вентиляции есть несколько основных задач, основываясь на которых, и нужно проектировать устройство вентиляции в гараже:

1. Минимальная влажность. Чем лучше циркуляция воздуха, тем меньше влаги останется в гараже, соответственно – меньше осядет по углам и на предметах внутри.
2. Баланс температур. Чем выше разница между температурой в гараже и снаружи, тем больше шанс появления конденсата в баке и салоне при выезде/заезде, в результате – «капля камень точит», а на воде двигатели внутреннего сгорания работать отказываются из принципа.
3. Удаление запахов. После ремонта или длительного хранения вещей появляются специфические «признаки». Особенно радуют мешки с луком, по счастливому стечению обстоятельств хранящиеся рядом с коленвалом и подшипниками. Спустя некоторое время запах неизбежно въедается в обивку салона, и тогда никакие «ёлочки» не спасут – только химчистка. Если во время ремонта автомобиль нужно заводить – есть шанс отравиться выхлопами.
