Изготовление короба из гипсокартона для труб на примере ванной

Короб для труб

Собираем каркас

Каркас для будущего короба собирается из алюминиевых стоечных профилей (27*60 мм) и направляющих (26*27 мм)

Перед началом работ очень важно провести разметку, по которой будут устанавливаться направляющие

Вдоль намеченных на стене линий, с помощью саморезов, происходит фиксация рейки направляющего профиля.

К направляющим крепится поперечный и стоечный профиль.

Все элементы скрепляются между собой путем монтажа фиксаторов-крабов, размещенных на расстоянии 15-20 см друг от друга.

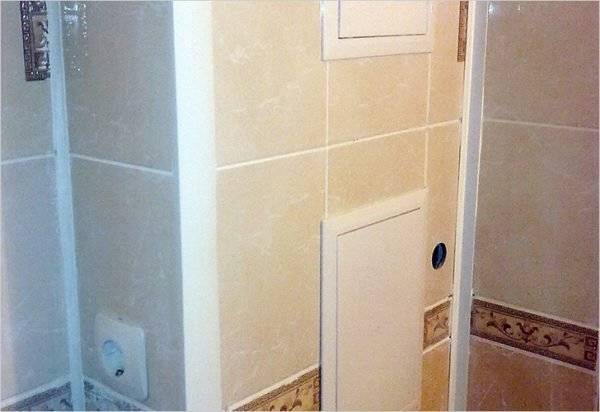

Смотровой ревизионный люк

Подробная информация по данному вопросу представлена в отдельной статье на нашем сайте.

Короб из гипсокартона

После того, как в местах прилегания каркаса к инженерным сетям проклеена специальная лента, для повышения амортизации, можно приступать к обшивке.

Для этого гипсокартон разрезается на полосы, размер которых соответствует стенкам будущего короба

При монтаже листов очень важно отслеживать, чтобы фасадная часть разместилась снаружи. Фиксация листов происходит с помощью саморезов (специальных, для гипсокартона), их шляпки должны быть полностью углублены в материал

Как спрятать трубы в ванной коробом из пластиковых панелей

Короб из пластика относится к бюджетным вариантам, учитывая низкую стоимость расходных материалов. Подходит для любых помещений (для туалетов, ванных, кухонь и т.д.)

https://youtube.com/watch?v=rp_cxKsiZ6k

Вид у него не такой благородный, как вариант с гипсокартоном и плиткой, но со своей задачей пластик справляется.

Как и в случае с гипсокартонном, обшивка происходит путем крепления панелей на заранее сформированный каркас из профилей. Единственное отличие состоит в необходимости установки стартового молдинга и уголков.

В отдельной статье представлен более обширный материал по данному вопросу.

Особенности короба для ванной комнаты

Сантехническое помещение – это комната со специфическим микроклиматом, в котором проходят инженерные коммуникации общего пользования – водопровод и канализация.

На трубах в ванной комнате также обычно устанавливаются приборы контроля (счетчики горячей и холодной воды) и управления (запорная арматура). А сама инженерная система требует периодического обслуживания – контроля целостности соединений, прочистки фильтров, замены поврежденных участков и так далее.

Конструкция, эксплуатируемая в ванной, должна отвечать определенным требованиям.

В связи с этим короб для ванной комнаты должен отвечать нескольким важным требованиям:

1. Занимать минимум места. Учитывая небольшую площадь сантехнического помещения конструкцию нужно делать такого размера, чтобы она не отнимала свободного пространства. Но при этом обшивка и профили должны отстоять от труб как минимум на 3 см.
2. Обеспечивать свободный доступ к инженерным системам. Конструкция короба должна быть такой, чтобы вы или специалист-сантехник мог легко получить доступ к трубам, счетчикам и кранам для их контроля или ремонта. Лучше, если короб будет съемный, но в крайнем случае необходимо установить достаточное количество ревизионных дверок.
3. Быть безопасным.
4. Гармонировать с декоративной отделкой ванной комнаты.

Можно назвать еще много требований, но эти, на мой взгляд, нужно учитывать в обязательном порядке.

Подготовка труб, планирование и разметка

Чтобы ответить на вопрос, как сделать короб из гипсокартона для труб в туалете своими руками, желательно изучить чертежи и схемы подобных конструкций, чтобы лучше себе представить, что у вас должно получиться, и следовать рекомендациям специалистов.

Если трубы соединены сваркой, то короб может быть цельным. Резьбовым соединениям трубы нужен регулярный осмотр, в этом случае к трубам нужно обеспечить свободный доступ.

Качество работы во многом зависит от правильного планирования:

• Перед тем, как приступить к монтажу короба для труб, нужно провести замер стен и проемов и нарисовать чертеж на бумаге.
• Размеры короба должны быть минимальными, чтобы не занимать большого пространства в туалете. При этом от труб до стенок короба нужно выдержать расстояние около 10 см.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Для правильного воздухообмена в санузле нужен вытяжной вентилятор с таймером

Преимущества и недостатки гипсокартона в построении короба для труб в ванной

Обычно для такой конструкции применяют влагостойкий гипсокартон или пластиковые панели. Второй вариант используют в тех случаях, если вся отделка санузла сделана из пластика. Тогда такой интерьер будет смотреться гармонично.

Но всё же предпочтительней гипсокартон, потому что:

• Листы просто монтировать на каркас, что позволяет соорудить коробку любой формы, без специального оборудования и необходимых умений
• Короб из гипсокартона в ванной комнате будет весить мало, его можно монтировать на тонкие и лёгкие оцинкованные детали
• Из гибкого материала можно делать короб округлой формы
• Ровная поверхность позволяет легко декорировать поверхность конструкции, использовать различный декорированный материал: кафель, обои
• Гипсокартон – экологически чистый материал, не вредит здоровью во время монтажных работ и в дальнейшем использовании
• Листы имеют доступную цену, что даёт возможность собирать конструкцию нужной формы без больших затрат

Обратите внимание, строится короб для сантехнических труб из гипсокартона влагостойкого, зелёного цвета, предназначенного для помещений с повышенной влажностью

Но необходимо при монтаже соблюдать осторожность, чтоб не сломать лист

Планирование работ

Перед приобретением строительных материалов и дальнейшему изготовлением короба следует произвести предварительные расчеты, которые позволят избежать лишних расходов. Прежде всего, изделие необходимо спроектировать на бумаге, для чего измеряется длина и ширина стояка, предполагаемый его отступ от стены. Далее на бумагу наносится схема расположения профилей и места расположения поперечных перемычек.

Дизайн короба и сложность его изготовления напрямую зависят от места расположения стояка, который может быть как в углу комнаты, что является наиболее простым вариантом, так и на небольшом от него расстоянии или же посередине кухни. Угловое расположение требует небольших усилий, так как потребуется закрывать лишь 2 плоскости, в то время как в остальных вариантах – 3.

Выбор материала

1. Изначально выбираем используемый материал. Если вы решили проводить ремонт в ванной или санузле, или скрыть водопроводные трубы, то для короба подбираем материал учитывая повышенную влажность помещения и образование конденсата на трубах горячей и холодной воды. Для этого подойдут листы гипсокартона влагостойкого, при покупке и выборе нужно ознакомиться с техническими характеристиками листов. ГКЛВ имеет специальную гидрофобную обработку, из-за чего подходит при использовании в агрессивных условиях.
2. С сухих помещениях, например укрытия стояка, сливной и вентиляционной трубы на кухне или участков где нет прямого контакта с водой, можно применить обычный стандартный лист. ГКЛ отличается от ГКЛВ предназначением по области применения, одни листы имеют специальную водоотталкивающую обработку, другие без нее. Цена так же разнится, поэтому в комнатах с умеренным климатом целесообразнее использовать стандартный подвид.

Закупаем все необходимые профили из чего будет собираться сам каркас, соединительные уголки, саморезы, возможно использование клепки и пистолета для забивания скоб. Металлический профиль должен быть не слишком мягким, специальные настенные профили должны отличаться большей прочностью, в отличие от потолочных видов, следуйте инструкциям в применении материала. Профили классифицируются определенной маркировкой имеющие свое предназначение при эксплуатации, при выборе консультируйтесь с продавцами которые подберут необходимый вид.

Так же читайте: Как делать и наносить венецианскую штукатурку

Возможно, пригодятся бруски из дерева, вставляемые в сам профиль, для усиления узлов каркаса. Так же пригодится армирующая сетка и лента для шпаклевания, клеевая шпатлевка, полиуретановая лента для улучшения стойкости к появлению трещин и хорошей амортизации.

Так же строение можно выстраивать используя деревянные бруски, монтаж деревянных реек выполняется по той же технологии, но их необходимо пропитать защитными растворами, в отличие от металлических или пластиковых стоек, но это будет более затратно, поэтому предпочтение отдается металлическим материалам. К тому же металл более податлив и с ним гораздо легче работать, экономя время и физические затраты.

Необходимый материал для сборки короба из гипсокартона

• Гипсокартон настенный 12.5 мм, влагостойкий или стандартный.
• Профили настенные (ПН), потолочные (ПП) из металла, или деревянный брус.
• Саморезы по металлу 25-35 мм, саморезы с пресс-шайбой, дюбеля, скобы.
• Армирующая сетка и лента, защитный уголок, полиуретановая лента.
• Шпатлевка для выравнивания и заделки стыков.
• Специальные соединители для металлического профиля, много и одно уровневые, боковые, учитывая строение. Монтаж можно осуществить и без их участия.

Технологические отверстия: как закрыть трубы в ванной гипсокартоном:

При формировании короба важно оставить доступными счетчики, вентили, клапаны, редукторы и компенсаторы. Отверстия в материале нужно вырезать большие от размера самих дверец

Дверцу закрепляют уже после установки каркаса.

Дверцу можно поместить сбоку, если она будет служить для регулирования состояния вентилей и труб. Отверстия для труб в коробе следует делать немного большего размера. Пространство между ними заполняют вспененным полиэтиленом или паклей.

Составляющие дверцы:

• Рама;
• ГКЛВ;
• Нажимной замок;
• Уплотнитель;
• Дверца.

Для изготовления дверей и самого короба используют влагостойкий гипсокартон. Он обработан специальной пропиткой, устойчивой влажному воздуху. ГКЛВ препятствует появлению грибка и плесени. После установки короб лучше облицевать керамической плиткой. Тогда ванная будет выглядеть стильно, трубы будут защищены от механических воздействий, а короб – от влаги. Ванная комната нуждается в специальной отделке, которая не будет портиться от воздействия влаги и перепада температурного режима.

Монтаж каркаса

На первичном этапе изготовления каркаса просчитываются все параметры. В соответствии с ними наносится разметка. Делают это с помощью линий (при нанесении разметки обязательно учитывают толщину будущего короба). Они наносятся на плоскость стен и пола. При этом учитывайте, что конструкция должна быть немного утоплена под ванну. Достаточно 0,3-0,5 мм.

<?php echo adrotate_group(4); ?>

Для изготовления каркаса применяют профили:

• 3х3;
• 2,5х2,5;
• 4х4 см.

Укрепляют каркас с помощью профильных элементов, устанавливаемых поперек. Его можно прикрепить и к поверхности пола, в результате чего усиливается жесткость изделия.

На чугунную ванну фиксируется профиль. Для этих целей можно использовать сверло.

Если у вас установлена ванна из акрила или стали, детали каркаса крепят с использованием жидких гвоздей. Перед окончательным закреплением каркаса выполните предварительную сборку. Таким образом вы сможете проверить, насколько правильно стыкуются компоненты каркаса. Если неточности в ходе такой проверки не были выявлены, можно приступать к закреплению каркасного основания.

Каркас (вид сверху)

Методы самостоятельного изготовления

Есть много способов самостоятельного изготовления коробов для ванны.

Распространенные варианты:

1. Полость под ванной занавешивается декоративной шторкой или куском ткани.
2. Короб на каркасе – в этом случае предлагаются различные материалы для выполнения отделки, но самым популярным из них является гипсокартон.
3. Выполняется установка пластиковой панели и профилей, изготовленных из того же пластика.

Первый вариант не отличается особой эстетичностью или практичностью, зато он дешев и прост в исполнении. При этом обязательно подбирают непромокающую ткань.

Но если вы желаете сделать своими руками по-настоящему функциональную и удобную конструкцию, отдайте предпочтение гипсокартону. Перед тем как делать сам короб, под него изготавливают каркасную основу. Именно на нее впоследствии устанавливаются гипсокартонные панели.

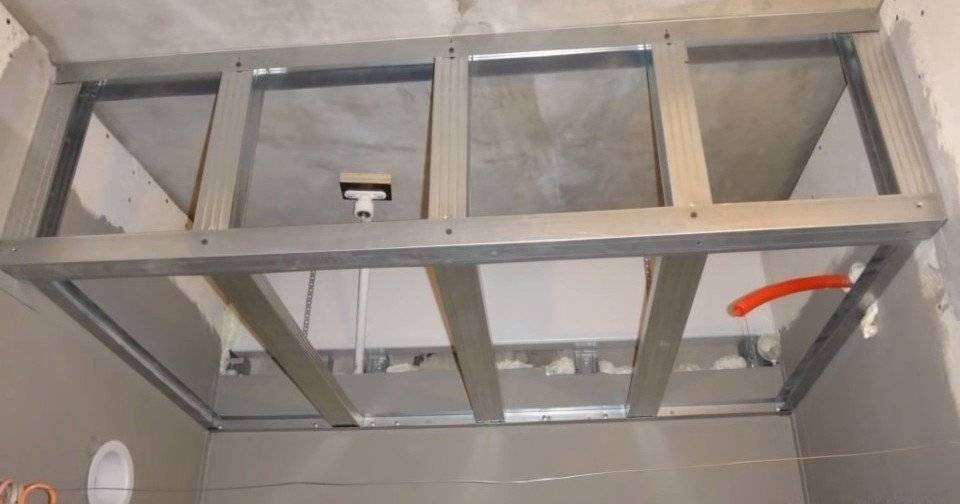

Полный каркас

Виды дверец для доступа к коммуникациям

Нужно обязательно оставить для себя возможность доступа к кранам, соединениям труб и счетчикам. Для этого необходима дверца или несколько дверей напротив данных элементов. Ее можно как приобрести (жалюзи, люк, встраиваемая дверца), так и сделать:

• Если вы решили изготовить дверцу своими руками, то сделайте ее из того же материала, что и остальное сооружение. Декорировать ее нужно так же, как и сам короб.
• Чтобы было более удобно ею пользоваться, прикрутите или приклейте к ней небольшую мебельную ручку (обычно такие устанавливают на кухонные гарнитуры).

Независимо от того, какой материал вы выберете для того, чтобы сделать короб в ванной закрыть трубы, все операции должны осуществляться аккуратно. Иначе — нет никакого смысла браться за выполнение работ.

В любой ванной комнате есть определенное количество труб, по которым идет вода. Далеко не всегда их можно скрыть, поэтому они несколько портят дизайн. Для избежания этого строители используют несколько способов их скрытия, один из самых распространенных – это короб.

Установка короба имеет большое значение для роскошных ванных комнат, облицованных уникальной плиткой, и дорогими сантехническими приборами. Кроме этого, в коробе все трубы становятся доступными, можно периодически заменять и красить трубы. Поэтому короб – это эстетическая и функциональная необходимость в каждой ванной. Позаботиться о его установке нужно заблаговременно.

Особенности сборки короба из гипсокартона в ванной комнате

Короб из гипсокартона в ванной и туалете своими руками собрать может любой домашний мастер, который хоть немного знаком со строительным инструментом.

План действий будет такой:

первым делом снять со стен старое покрытие;

• стены выровнять при необходимости, если кривизна небольшая, это можно сделать, приклеив гипсокартон на плиточный клей;
• заменить сантехнику;
• установить инсталляцию;
• произвести разметку;
• собрать короб из профилей;
• раскроить и прикрутить гипсокартон;
• выполнить отделку.

Работы не так много, как может показаться на первый взгляд, и выполнить ее можно самостоятельно за один день.

Разметка каркаса для короба

Чаще всего стояки канализации и водоснабжения расположены рядом и проходят вертикально в одном из углов. Поэтому разметку места под короб в ванной своими руками нужно начинать с потолка. Это даст возможность в последующем опустить точную вертикаль до пола и сделать плоскости идеально ровными.

Если планируется зашить панелями всю стену целиком, то возле труб в ванной своими руками нужно измерить глубину пространства между стеной и местом расположения профиля для ГКЛ или бруска. При этом необходимо учесть, что направляющая должна отстоять от коммуникаций как минимум на 5 см. Найденное расстояние запомнить, чтобы сделать отметку в противоположном углу. Соединить точки прямой линией по потолку.

Такой же алгоритм действий желательно выполнять, если трубы проходят горизонтально. Точная разметка поможет сделать каркас для короба в ванной очень аккуратно и без перекосов. Линия на потолке в этом случае не будет нужна, поэтому лучше ее не проводить, а метки поставить возле противоположных стен. При опускании отвеса нужно будет обозначить точки передней грани короба на полу, а примыкание его ребра к стенам — на них самих. Высота короба при этом определяется в зависимости от высоты труб над полом с учетом зазора в 5-7 см.

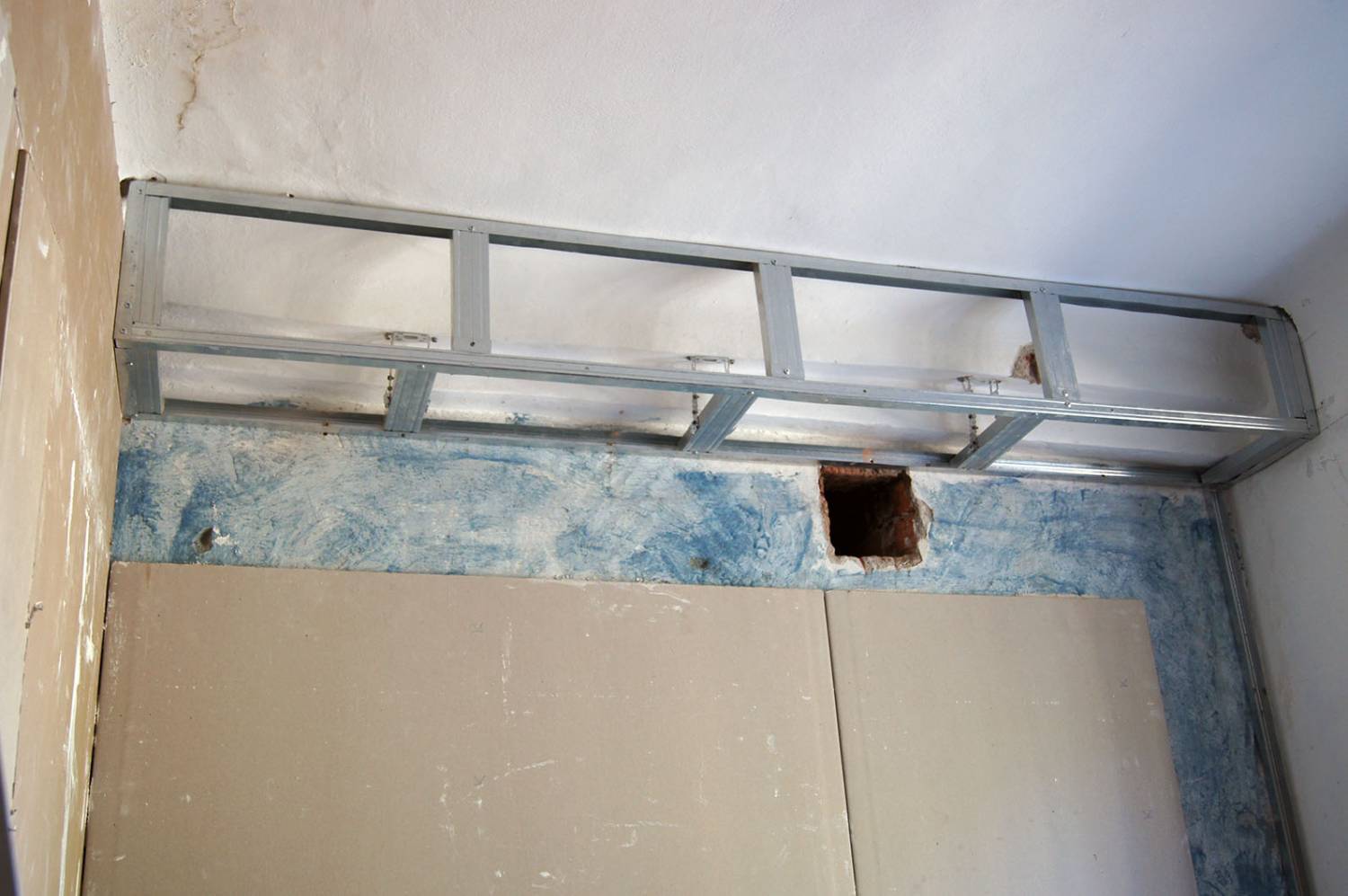

Горизонтальный короб

Для того чтобы разметить каркас вертикального углового короба из гипсокартона в ванной, действовать придется немного иначе:

отложить по потолку расстояние от одной из смежных стен параллельно соседней с учетом зазоров в 5-7 см от труб до направляющих; сделать то же самое от соседней стены, на пересечении линий поставить точку, из которой будет опущен отвес; при помощи этого инструмента отметить проекции 3 точек (примыкания к стенам и пересечение линий) на полу.

Вычертить угол по нанесенным меткам достаточно просто. Нужно соединить точку примыкания с точкой пересечения и повторить это от соседней стены. Полученный прямоугольник будет идентичен тому, который нарисован на потолке.

Монтаж каркаса

Отмеченные линии обозначают расположение внутренней грани профиля. Нарезать материал по измеренным длинам сторон параллелепипеда, который будет служить коробом для труб в ванной из гипсокартона. Прикрепить дюбелями в заранее просверленные отверстия профили на потолке, полу и стенах. Планки каркаса нужно выравнивать по разметке и дополнительно проверить их вертикальность и горизонтальность, устраняя дефекты.

Крепление профиля

Расположение жестко закрепленных деталей будет разным:

Для полностью зашитой стены устанавливают горизонтальные направляющие на потолке и полу. Затем между ними крепят 2 вертикали на противоположных стенах. При необходимости сооружения полок внутри этого пространства потребуется дополнительно установить профили на закрываемую стену. Если делается горизонтальный короб в ванной, своими руками нужно укрепить планки на полу, на стене над трубой и смежных с ней стенах (вертикально и горизонтально). Вертикальный каркас под короб в ванной своими руками собирают из стоек на смежных стенах и квадратов на потолке и полу.

После того как закреплены примыкающие к стенам и перекрытиям детали, можно устанавливать соединительные элементы, которые образуют угол или плоскость. При этом для вертикального короба устанавливают такую же переднюю стойку, для горизонтального — закрепляют ее в соответствующем положении. На полностью зашитой стене без внутреннего оборудования пространства потребуется поставить несколько вертикалей с шагом, который позволит прикрепить используемые панели (ГКЛ, пластиковые или фанеру) вдоль кромок и в центре.

Облицовка короба

В зависимости от расположения короба под трубы в ванной монтаж обшивки будет отличаться в каждом случае. Диктуется это нюансами стыкования панелей из ГКЛ или фанеры. Сборка же пластиковых деталей производится по своей, особой технологии.

Порядок выполнения работ

Этап 1: разметка

Для начала следует произвести разметку на полу. Линия должна обозначить контур, по которому будет устанавливаться направляющий профиль или опорные бруски. Следует учитывать, что поверх каркаса будет нашиваться гипсокартон, так что результирующие размеры короба будут отличаться от размеров разметки на толщину используемого листа. С помощью строительного уголка проверяется перпендикулярность линий по отношению к стенам и друг другу.

Толщина и ширина короба выбирается такой, чтобы обшивка из гипсокартона не примыкала ни в одном месте к трубам, и имелся зазор хотя бы по 3-5 см со всех сторон. Ширину еще стоит выбирать с учетом последующей отделки. Если впоследствии короб будет обшиваться еще и керамической плиткой, то следует подобрать ширину короба равной целому количеству ширин самой плитки, чтобы избежать необходимости подрезки.

Разметка на полу готова. Для переноса разметки на потолок используется отвес. При необходимости разметка по стене производится с помощью натянутой нитки между соответствующими точками на полу и потолке.

Этап 2: закрепление элементов каркаса

В первую очередь останавливаются профиля или бруски, расположенные возле стены. После этого закрепляются одна или две стойки, отстоящие от стен и образующие переднюю, выступающую грань короба. В случае если ширина короба превышает 25 см или же высота короба более 1,5 м, следует смонтировать перемычки между опорными стойками. Перемычки устанавливаются на расстоянии не более 1 м между собой.

В процессе монтажа, если используется деревянный брус, места распилов следует дополнительно обработать. Лучше всего использовать специальную строительную мастику для дерева. Это кроме защиты древесины обеспечит большую устойчивость и шумоизоляцию, чтобы короб не скрипел при тепловых деформациях.

Этап 3: монтаж листов гипсокартона

Лист материала желательно раскроить таким образом, чтобы короб состоял из единых полос, а не из кусочков. В первую очередь отрезаются полосы для боковых граней короба. Их ширина должна равняться ширине самого каркаса и не выступать за границу опорных стоек. Только после этого можно отмерить точно размер оставшейся грани и отрезать соответствующую полосу гипсокартона так, чтобы она находила и на края боковых полос. Закрепление листов производится саморезами 35-45 мм каждые 15-25 мм к основным стойкам каркаса. Можно не укреплять листы дополнительно к перемычкам между стойками. На столь малой ширине конструкции это не сыграет никакой роли.

После того как листы закреплены можно приступать к шпаклеванию и формированию углов как самого короба так и в местах его примыкания к стенам. Для этого используется специальный металлический или пластиковый перфорированный уголок. Его закрепляют на тонком слое стартовой шпаклевки. После этого можно нанести слой финишной шпаклевки ил подготовить поверхность к укладке керамической плитки. Собственно на этом можно считать работы по возведению короба из гипсокартона завершенными.

Вот только имеется целый ряд моментов и обязательных условий касательно процесса обшивки каркаса короба гипсокартоном. Связанно это с тем, что короб из гипсокартона является неразборной конструкцией, а зашивать наглухо такие элементы, как канализационный стояк или трубы водоснабжения, чревато.

Полезное видео по теме

Спрятать многочисленные трубы в туалете можно за пластиковым коробом. В видео продемонстрировано, как это правильно организовать:

Короб для маскировки трубопровода может быть функциональным – достаточно оснастить пространство полочками, на которых удобно разместятся полезные бытовые вещички. Об этом видео ролик:

Когда особенности трубопровода не позволяют полноценно использовать шкаф для хранения бытовых мелочей в туалете, его можно усовершенствовать. Как это сделать, подскажет видео:

Короб можно изготовить из гипсокартона. Этапы проведения работ и декорирование готового короба приведены в видео ролике:

Закрыть трубы помогут сантехнические жалюзи и шторы-ролеты. Подробнее о таком способе в видео:

Выбор оптимального варианта маскировки труб в туалете полностью зависит от особенностей их расположения в этом помещении. Чем компактнее они разместились, тем проще их будет скрыть. При желании можно самостоятельно изготовить конструкцию из пластиковых панелей или поставить сантехнические ролеты – все это легко монтируется, а при необходимости, не менее легко разбирается.

Материалы для сооружения короба

К материалам, используемым при ремонте ванной комнаты, предъявляется ряд требований, основными из которых являются:

Кроме этого, они не должны быть тяжелыми и толстыми.

С учетом вышеизложенных требований подходящими материалами можно назвать:

• пластик;
• влагостойкую фанеру;
• МДФ;
• влагостойкий гипсокартон.

Лучшим вариантом считается пластик по причине наличия у него ряда преимуществ:

• быстрое и простое проведение монтажных работ, которые не требуют использования большого количества инструментов;
• хорошая степень влагостойкости, если в процессе установки обработать стыки герметиком;
• в результате получается привлекательная поверхность;
• материалу не опасен перепад температур.

Гипсокартон, устойчивый к действию влаги, также является хорошим выбором, поскольку этот материал:

• устойчив к влаге – его используют для данной цели на протяжении многих лет;
• легко режется;
• продается во всех строительных магазинах;
• сверху на него можно укладывать плитку, наносить декоративное покрытие, красить поверхность.

Поэтапный монтаж короба в туалете из гипсокартона

При его сооружении не следует избегать предварительного черчения проекта, хотя эта работа и не отличается высокой сложностью. Благодаря ему удастся исключить допущение разных ошибок, а также сэкономить деньги и время. Именно в ходе черчения проекта можно подсчитать точное количество необходимо материала.

Для возведения короба из гипсокартона необязательно делать идеально ровные чертежи. Оптимальным вариантом является рисунок в виде схемы с подписанными размерами. После составления чертежа можно начинать разметку.

Разметка

Ее нужно выполнять на поверхности потолка, стен и пола. Осуществлять разметку требуется следующим образом:

• Первоначально необходимо отыскать наиболее выпирающую точку коммуникаций, от которой нужно сделать отступ в 3-5 см и поставить в этом месте метку при помощи карандаша.
• Дальше используя отвес с красящей нитью, следует провести ровную полосу между потолком и полом в соответствии с ранее отмеченной отметкой. Аналогичное действие нужно совершить на противоположной стене.

Обратите внимание! Разметку вокруг инсталляции необходимо осуществлять при соблюдении отступа от рамы в 5 см

• Следом требуется выполнить черчение горизонтальных поверхностей, используя угольник, который нужно приложить к стене на пересечении с полом и наметить полосу, перпендикулярно вертикальной метке под углом 90°.
• После аналогичные действия следует осуществить с другой стороны.
• Таким же образом необходимо произвести черчение потолка.
• Далее нужно провести параллельную линию над инсталляцией с отступом в 4 см.

На этом разметка считается завершенной. Дальше можно приступать к установке металлических профилей.

Монтаж каркаса

В ходе проведения работ необходимо осуществить ряд действий в следующей последовательности:

1. Первоначально требуется совершить монтаж направляющего профиля 26х27 на пол. Для этого нужно при помощи ножниц по металлу произвести отрезание элемента в соответствии с размерами полос на его поверхности.
2. Следует выполнить прикручивание стоечного профиля 27х60 к стене, осуществив его установку вверху и снизу в направляющие отрезки. Промежуток между саморезами должен достигать 15-20 см, благодаря чему конструкция приобретает большую устойчивость.
3. Таким же образом необходимо совершить монтаж второго профиля.
4. На следующем этапе требуется произвести фиксацию отрезка ровно по линии посредством дюбелей к полу, не допуская при проведении сверления его смещения, которое способно в дальнейшем отрицательно отразиться на общей ровности и качестве короба.
5. Второй отрезок необходимо закрепить таким способом. Если края профиля не будут помещаться, то можно совершить их аккуратное загибание при помощи плоскогубцев.
6. Аналогичным способом требуется произвести монтаж на потолке.
7. Далее можно выполнить установку углового профиля. Его фиксацию сверху и снизу следует совершать посредством саморезов небольших размеров.
8. В следующую очередь требуется произвести усиление конструкции поперечинами. Дистанция в промежутке между перемычками должна составлять 30 см.
9. Также за этим следует совершить усиление участка, где в дальнейшем будет располагаться смотровой люк.

На этом конструкция готова.

Фиксация гипсокартонных листов

После завершения сооружения каркаса его необходимо точно замерить и перенести полученные размеры на гипсокартон. Дальше материал можно резать. Для этого желательно уложить лист на столе или другой подходящей поверхности. После этого нужно произвести разрезание верхнего слоя картона с одной стороны, совершив небольшое углубление в гипс по ранее намеченным линиям. Следом необходимо перевернуть лист и совершить аналогичное действие. По окончании раскроя полученные заготовки требуется приставить к коробу и прикрутить посредством черных саморезов по металлу.

Обратите внимание! Если при распиле были допущены ошибки и фрагмент оказался немного больших размеров, то следует выполнить его подравнивание при помощи строительного ножа. Если короб имеет две стороны, то осуществив фиксацию заготовки с первой аналогичным образом надо совершить действия со второй

Если короб имеет две стороны, то осуществив фиксацию заготовки с первой аналогичным образом надо совершить действия со второй.

Проделывание проема для смотрового люка

К ключевым узлам сантехники должен остаться свободный доступ, ввиду чего при монтаже каркаса предварительно производится усиление под него. При завершении короба следует осуществить вырезание отверстия для люка и совершить его установку.

Для удобства проделывание проема лучше производить до монтажа гипсокартона, поскольку в ином случае действия придется делать навису, и добиться ровности будет на порядок труднее.

Короб в ванной из гипсокартона: для чего он нужен и нужен ли вообще

Если говорить откровенно, то короб в ванной, каким он бы он ни был маленьким, создает сплошные проблемы и неудобства – это и неиспользуемая полезная площадь, и укромное место, в котором скапливается сырость и разводится плесень, а также многие другие неприятные моменты. В общем, короб в ванной комнате – не очень хорошее решение, от которого по возможности лучше отказаться. Но раз уж все обстоятельства ведут к тому, что коробу быть, то лучше всего ему быть не в гипсокартоне, а в пластике. Почему? На это есть масса причин.

1. Трубы. Какими бы они ни были и как бы качественно они ни утеплялись, все равно конденсата не избежать. Что влечет за собой это природное явление, многие знают не понаслышке – это плесень и грибок вместе взятые.
2. Сам гипсокартон. Взаимодействуя с влагой, он деформируется, а потом и разрушается. Конечно, этот процесс длительный, но, тем не менее, его не избежать.

3. Изготавливая гипсокартонный короб в ванной, вы лишаете себя доступа к коммуникациям, без которого никак не обойтись в случае аварии.

В общем, причин достаточно, чтобы отказаться от его изготовления, но как ни странно, ровно столько же доводов можно сформулировать и в пользу короба.

1. Короб из гипсокартона позволяет зашить трубы в тон со всем остальным помещением.
2. В отличие от пластика, гипсокартон достаточно жесткий, чтобы закрепить на нем что-либо с не очень высокой массой.
3. И кроме всего прочего, именно гипсокартон позволяет выполнить отделку короба практически любым способом – в этом отношении пластик проигрывает.

В общем, и без гипсокартона плохо, и с ним не очень хорошо – придется делать выбор, но прежде всего, почитайте о достоинствах и недостатках использования гипсокартона в ванной комнате более подробно. И уже исходя из полученной информации делайте выводы – по большому счету, страшного в нем ничего нет, если, конечно, монтировать его с соблюдением особенностей помещений с повышенной влажностью. Как это делается, можно посмотреть в приложенном ниже видео или почитать в следующем разделе данной статьи.

Что нужно сделать перед сооружением короба

Предварительно требуется удостовериться в качестве труб, к которым в дальнейшем будет ограниченный доступ или и вовсе отсутствовать, если конструкция будет неразборной и возведенной без дверцы. По этой причине при необходимости и возможности следует осуществить их замену. Особенно это вероятно, если трубы поржавели, из-за чего вскоре могут начать протекать. Наиболее уязвимым местом является нижняя часть изделий, где они уходят в пол. Когда по трубам проходит холодная вода, то ее температура ниже, чем в туалете. Ввиду этого образуется конденсат, стекание которого происходит вниз по трубе на пол и в большинстве случаев ржавчина и дальнейшие протечки появляются здесь.

Помимо этого перед сооружением короба из гипсокартона требуется совершить обертывание изделий, по которым подается холодная вода специальным утеплителем

Изоляционный материал для труб исключает возникновение конденсата, что очень важно по причине их закрытия в ходе создания конструкции

Еще одной из основных деталей является выполненный из пластика смотровой люк, который позволит не только снимать показания со счетчика, если он есть, но и перекрывать при потребности вентиль подачи воды. При монтаже для удобства в гипсокартоне предварительно нужно произвести вырезание проема в соответствии с его габаритами. Данное изделие является доступным по стоимости и хорошо сочетается с остальным интерьером туалета.

Методы самостоятельного изготовления

Есть много способов самостоятельного изготовления коробов для ванны.

Распространенные варианты:

1. Полость под ванной занавешивается декоративной шторкой или куском ткани.
2. Короб на каркасе – в этом случае предлагаются различные материалы для выполнения отделки, но самым популярным из них является гипсокартон.
3. Выполняется установка пластиковой панели и профилей, изготовленных из того же пластика.

Первый вариант не отличается особой эстетичностью или практичностью, зато он дешев и прост в исполнении. При этом обязательно подбирают непромокающую ткань.

Но если вы желаете сделать своими руками по-настоящему функциональную и удобную конструкцию, отдайте предпочтение гипсокартону. Перед тем как делать сам короб, под него изготавливают каркасную основу. Именно на нее впоследствии устанавливаются гипсокартонные панели.

Полный каркас

Преимущества скрытия коммуникаций под коробом

При оформлении ванных комнат сейчас часто используют короба, скрывающие несколько труб или все. Такие элементы не только позволяют создать красивый дизайн, но и имеют ряд преимуществ.

К ним относятся:

1. Привлекательный внешний вид. При изготовлении из качественных материалов шкаф для маскировки труб не будет выделяться на общем фоне, портить интерьер.
2. Простота сборки. Сооружение можно собрать не только на этапе черновой отделки. Нередко трубы зашивают во время косметического ремонта ванной. Элементы каркаса и обшивки можно устанавливать поверх облицовки.
3. Возможность обслуживания или ремонта трубопровода. Если короб оснащен люком, можно узнавать показания приборов учета, следить за состоянием труб. При необходимости элементы водопровода или канализации заменяют.
4. Возможность совмещения с полками, инсталляциями и другими деталями интерьера. Это позволяет эффективно использовать площадь небольшого санузла.
