Устройство автоматического отключения бойлера при повышении энергопотребления

Причины отключения бойлера и рекомендации по самостоятельному обесточиванию

Зимой на даче температура может упасть ниже 5 градусов, что недопустимо для работы бойлера — агрегат консервируют Консервация агрегата проводится в условиях снижения температуры в доме ниже +5°С. Надолго оставлять нагреватель без воды нельзя, т. к. кислород вызывает коррозию. При регулярном использовании агрегата также требуется периодическое очищение от ржавчины.

Накипь работает как теплоизолятор и пренебрежение чисткой приводит к тому, что нагреватель греет себя и слой ржавчины. При этом увеличивается расход электричества примерно на четверть. Производители рекомендуют сливать воду 1 раз в месяц, затем включать снова.

Перебои с водой

Иногда водоканал предупреждает о проблемах с подачей на определенной ветке водовода. Если это будет длиться долго, лучше сливать поток через защитный дроссель, который нужен для стока при повышении внутреннего напора в баке.

Прекращают подачу в дом. Скручивают рукав с горячего выхода для организации поступления воздуха. Ручку на клапане открывают, из носика пойдет поток. Сливают в унитаз или ванну, если на носик надеть шланг. Так слив длится долго, больше двух часов, время зависит от засоренности носика.

Отсутствие горячей воды

Разбирать бойлер и сливать воду необходимо, если прибор перестал работать Иногда на отрезке трубки к защитному клапану врезается тройник с клапаном.

Алгоритм действий:

• выключают из сети, перекрывают подачу, открывают тройниковый кран;
• открывают кран горячей магистрали на смесителе, поток пойдет через него;
• клапан на тройнике не закрывают, чтобы шел воздух;
• отсечный вентиль перекрывают после окончания слива.

Процедура длится несколько часов. Ускоряется снятием рукава с трубки холодной подачи.

Поломка бойлера

Поломка может появиться после 2 — 3 лет эксплуатации без чистки Первое время (около двух лет) конструкция не требует технического обслуживания, затем появляются признаки некачественной работы агрегата. Вода принимает ржавый оттенок, присутствует песок, частицы накипи. Если водопроводная жидкость плохого качества, чистка потребуется гораздо раньше.

Ориентиры, указывающие на необходимость профилактики:

• ТЭН начинает шуметь при включении;
• прибор включается и выключается чаще обычного, срабатывает предохранитель;
• увеличивается время нагрева;
• при пользовании бьет током, протекает корпус.

Крышка снимается после откручивания болтов возле фитингов, становится видна схема электропитания. Здесь располагается терморегулятор, который снимается резким движением вниз.

Отличия УЗО от автоматических выключателей

В продаже имеется 3 схожих внешне, но отличных по назначению устройства защиты. Люди часто не понимают разницы между ними:

• автоматический выключатель;
• дифференциальный автомат;
• устройство защитного отключения.

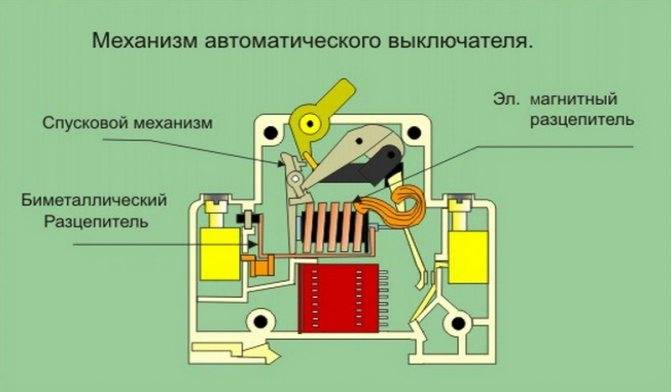

Автоматический выключатель предназначен для защиты квартирной электропроводки от перегрузок и токов КЗ. Устройство отключает напряжение, если где-то в сети произошло замыкание между фазным и нулевым проводом. Или в розетку включено слишком много потребителей, чья суммарная мощность превышает допустимую.

Дифференциальный автомат также срабатывает на перегрузки и КЗ. Дополнительно он отключает квартиру при возникновении дифференциального тока утечки. Например, если фазный провод в водонагревателе перетерся и коснулся заземленного корпуса.

Устройство защитного отключения реагирует только на токи утечки. Оно не выключит квартиру при перегрузке или коротком замыкании.

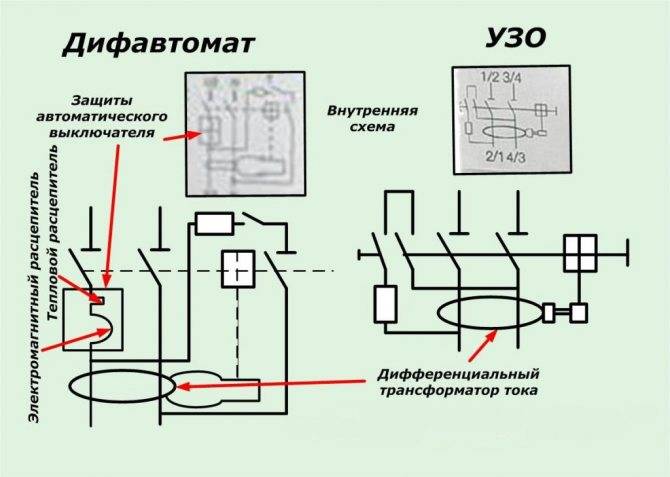

Отличие УЗО от Дифавтомата

Отличие устройства защитного отключения

Надо четко разделять между собой УЗО (дифференциальный выключатель) и дифавтомат (дифференциальный автомат, автоматический выключатель дифференциального тока, АВДТ). У них несколько разное предназначение, они работают принципиально по-разному и внутреннее устройство у них также различается.

УЗО реагирует исключительно на ток утечки. Дифавтомат – это более сложный аппарат, частью которого является как раз устройство защитного отключения. Дифференциальный автомат срабатывает не только от описных выше токовых утечек, но и при коротких замыканиях и перегрузках в электрической сети.

В АВДТ помимо УЗО дополнительно присутствует тепловой и электромагнитный расцепители, реагирующие на те самые сверхвысокие токи и КЗ.

Несмотря на большие возможности дифавтомата, устанавливать его в цепь с водонагревателем не нужно, в электрическом щитке уже стоит обычный автомат-выключатель, который совместно с УЗО будет выполнять те же самые функции. Дублировать защитные приборы не рекомендуется

Основным узлом УЗО является дифференциальный трансформатор с тремя обмотками (подводом, отводом и управлением). Проходящий через защитный прибор электроток возбуждает на них магнитные потоки с прямо противоположными полюсами. При отсутствии утечек, когда водонагреватель исправен, сумма токов равняется нулю.

Но при поломках ТЭНа или пробоях изоляции, если человек возьмется за оголенный провод (либо металлический корпус бойлера), то через его тело электроток начнет утекать в землю – в результате сумма токов из нулевой станет положительной.

Тогда баланс в трансформаторе нарушается и действующая на внутреннее реле ЭДС моментально размыкает цепь, происходит срабатывание УЗО.

Дополнительная информация об отличиях УЗО и дифавтомата, а также выборе коммутационного прибора отключения нагрузки изложена в этой статье.

Установка УЗО

Устройство защитного отключения

Добросовестный мастер, которого вы вызвали для установки водонагревательного бойлера, обязательно посоветует поставить УЗО (устройство защитного отключения). Это такой маленький приборчик, который ставится непосредственно в щиток и отвечает за то, чтобы ваш бойлер не бил вас током. То есть при возникших неполадках он просто отключит подачу электричества, чем убережёт вас от неприятностей, а бойлер от более сильных поломок. Установка УЗО занимает не очень много времени и отнимает не очень много финансов, но устройство это весьма полезное, а в вопросах, связанных с электричеством, мелочиться и даже экономить не стоит.

Это все причины, из-за которых водонагревательный прибор может работать некорректно, доставляя своим хозяевам ощутимые кожей неприятности. Что делать в этих случаях и как их устранять, мы тоже рассказали. Хочется напомнить лишь об одном: электричество и вода очень опасное соединение и если нет навыков работы с ними, лучше вызвать специалиста-электрика.

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

Резюме

УЗО служит для защиты человека от поражения электрическим током,  и отключится при опасных для жизни значениях тока утечки. При небольших, но неопасных токах вас будет щипать электричеством.
УЗО работает вне зависимости от наличия заземления, с той лишь разницей, что без заземления, при пробое на корпус УЗО отключится только когда ток с корпуса сможет утечь в землю через вас.
УЗО не панацея, и можно убиться, взяв в руки провода фазы и ноля

Но вариантов защиты лучше УЗО все равно не придумали.
Электромеханическое или электронное УЗО – не важно. А вот регулярно проверять исправность нажатием кнопки “тест” важно

Использовать реле контроля напряжения тоже очень желательно.
В реальном мире у исправной электропроводки и устройств есть ток утечки, который может вызвать ложное срабатывание УЗО. Если УЗО срабатывает без видимых причин – разбирайтесь с токами утечки.

И в заключении…

Вопрос электробезопасности всегда был и будет главным в общении с электротехникой, поэтому обратите особое внимание как на установку цепей защиты, так и на наличие остальных немаловажных вещей – наличие необходимого заземления, схемы уравнивания потенциалов, надежной электропроводки. Следует вспомнить также, что установка электрической розетки непосредственно в ванной комнате категорически запрещена

	Применение УЗО по номиналами тока утечки	Защита от поражения эл.током и возгорания	Универсал., защита от поражения током и возгорания	Только защита от возгорания	Только защита от возгорания
Применение УЗО по номиналами рабочего тока			УЗО 30мА	УЗО 100мА	УЗО 300мА
Суммарная мощность нагрузки до 2,2кВт	УЗО 10А
Суммарная мощность нагрузки до 3,5кВт	УЗО 16А
Суммарная мощность нагрузки до 5,5кВт	УЗО 25А
Суммарная мощность нагрузки до 7кВт	УЗО 32А
Суммарная мощность нагрузки до 8,8кВт	УЗО 40А
УЗО 80А			УЗО 80А 100мА
УЗО 100А

Пример выбора УЗО

В качестве примера использования таблицы выбора УЗО, можно попробовать выбрать защитное УЗО для стиральной машины.Электрическое питание бытовой стиральной машины обычно осуществляется по однофазной схеме, с применением двухпроводной или трехпроводной электропроводки. Исходя из однофазности электропитания, использовать трехфазное УЗО и выбирать из УЗО четырехполюсных нет необходимости и вполне достаточно однофазного, двухполюсного УЗО, в связи с чем рассматриваем только таблицу выбора двухполюсных модульных УЗО. Так как стиральная машина является достаточно сложным бытовым устройством, в котором применяется одновременно и вода и электричество, а часто она и устанавливается в опасное, с точки зрения электропоражения помещение, то основной целью применения УЗО является обеспечение защиты человека от поражения током. Иными словами, с точки зрения электробезопасности, основной функцией УЗО, выбираемого для стиральной машины является защита от пораженияя электричеством. В связи с этим, можно использовать как УЗО 10мА, что предпочтительнее или универсальное УЗО 30мА, которое так же защищает от поражения электричеством, но допускает более высокий ток утечки, что, однако, приводит к более сильному удару током, чем при выборе 10мА УЗО. Выбор УЗО с током утечки 100мА и 300мА не позволит обеспечить защиту от поражения током, в связи с чем, УЗО с такими номиналами не рассматриваются для подключения стиралки.Мощность стиральной машины можно определить, заглянув в её технический паспорт, для примера предположим, что её мощность составляет 4кВт, что соответствует мощности достаточно большого количества стиралок. Далее смотрим, какое из выбираемых УЗО выдерживает большую, чем 4 кВт мощность и видим, что это 5,5кВт, (так как предыдущее, с мощностью 3,5 кВт недостаточно мощное, а следущее, на 7кВт, подходит, но обладает неоправданно большим запасом по току) Таким образом УЗО, необходимое для защиты стиральной машины, должно находиться на пересечении столбцов с током утечки 10мА и 30мА со строками, в которых указана мощность больше равная 5,5кВт. Учитывая, что УЗО 10мА осуществляет наилучшую защиту от поражения током, то оставляем для рассмотрения только колонку соответсвующую току утечки в 10 мА. В область, откуда можно выбирать, попадают УЗО от УЗО 25А 10мА до УЗО 100А 10мА. Исходя из экономической целесообразности применения УЗО (чем выше рабочий ток УЗО, тем оно дороже) оптимальным выбором будет УЗО 25А 10мА. Более подробную информацию о выбранном УЗО можно посмотреть перейдя по соответствующей выбранному номиналу УЗО ссылке в таблице, где можно будет проверить правильность выбора УЗО, схемы подключения и другие технические детали и подробности, необходимые при подключении выбранного УЗО. На основании методики, описанной в вышеописанном примере выбора УЗО можно выбрать УЗО для любого другого, не слишком сложного применения, такого как защита проводки в квартире. Для этого необходимо первоначально рассчитать УЗО, а именно его параметры, подходящие для защищаемой проводки и далее, следуя методике выбора УЗО и воспользовавшись таблицей выбора УЗО, подобрать нужное УЗО с требуемыми номиналами по мощности и току утечки.

Принцип работы бойлера и УЗО

Водонагреватель подключен к электросети, вода внутри нагревается от ТЭНа. В некоторых случаях оболочка спирали разрушается, что вызывает прямой контакт жидкости и тока. В другом варианте электричество поступает на корпус, если испорчена изоляция.

Устройство защитного отключения защищает человека от удара током. Пользователь может коснуться тех частей оборудования, которые в обычных условиях не являются токоведущими. В результате испорченной изоляции на таких деталях может появиться напряжение и они станут опасными. В другом случае человек случайно касается элементов электроустановки, которые изначально предназначались для прохождения тока.

Принцип работы защиты:

• Прибор измеряет разность электротоков на проводниках, поступающих через дифференциальный преобразователь переменного тока.
• Определяет векторную сумму электротоков, проходящим по ним (2 — для однофазных кабелей, 3 — для проводов с тремя и больше фазами).
• Сравнивает векторные суммы.
• В нормальном регламенте значение нулевое (входящий и выходящий показатель равны) — устройство не отключает питание.
• При касании ток начинает уходить, поэтому векторная сумма уже не равна нулю.
• Электроток проходит только по фазе, а во вторичной обкладке трансформатора появляется напряжение, пропорциональное величине утечки.
• Если допустимый порог превышен, защищаемая цепь отключается устройством от подачи электричества.

Технические параметры устройств:

• По числу фаз бывают однофазные (два полюса) и трехфазные (четыре полюса). Прибор работает с фазой и нейтралью, поэтому имеет контакты для соответствующего подключения.
• По электротоку отсечки — максимальной разнице между токами производят УЗО на 10 мА (влажные комнаты), 30 мА (защита человека), 100 мА (выявление поврежденной изоляции).
• По номинальному электротоку от 16 до 80 А.

Горячей воды нет, лампочка не горит

В этом случае перечень проблем гораздо больше. Например, может быть неисправна проводка, подающая электричество к бойлеру. Определить, что дело именно в этом, поможет проверка напряжения в розетке и разных местах провода. Вариант решения проблемы только один – замена неисправной проводки.

Проводка может работать, но термостату может не хватать напряжения, тогда вода тоже не будет нагреваться, а лампочка на панели не будет гореть. Выясняется это тоже проверкой напряжение в проводке и на концах термостата, а решается – заменой оборудования.

Если при включении нагревателя лампочка загорается и тут же тухнет, то это может означать срабатывание кнопки термозащиты. Проще говоря, агрегат перегревается и срабатывает предохранитель. Причина этого – все та же накипь на ТЭНе. Попробуйте отключить бойлер от сети, разобрать его и почистить нагревательный элемент.

Как безопаснее – выключать бойлер или держать его постоянно работающим?

Современные электрические водонагреватели одинаково безопасны в любом режиме, как при постоянной работе, так и при периодическом включении его в сеть. У нормального исправного бойлера есть несколько систем защиты – это терморегулятор (часто их несколько),  обратный предохранительный клапан, заземление для защиты от поражения электротоком.

Конечно, если вы планируете уехать на несколько дней, то бойлер нужно отключить от сети. Как и все прочие электроприборы.

И отдельный вопрос – как вы выключаете бойлер из сети? Выдергиваете вилку из розетки или отключаете кнопкой? Если постоянно выдергиваете вилку, то это опасно, так как быстро приводит к искрению розетки и ее разрушению, что чревато пожаром из-за неисправной электропроводки.

Отличия УЗО от автоматических выключателей

В продаже имеется 3 схожих внешне, но отличных по назначению устройства защиты. Люди часто не понимают разницы между ними:

• автоматический выключатель;
• дифференциальный автомат;
• устройство защитного отключения.

Автоматический выключатель предназначен для защиты квартирной электропроводки от перегрузок и токов КЗ. Устройство отключает напряжение, если где-то в сети произошло замыкание между фазным и нулевым проводом. Или в розетку включено слишком много потребителей, чья суммарная мощность превышает допустимую.

Дифференциальный автомат также срабатывает на перегрузки и КЗ. Дополнительно он отключает квартиру при возникновении дифференциального тока утечки. Например, если фазный провод в водонагревателе перетерся и коснулся заземленного корпуса.

Устройство защитного отключения реагирует только на токи утечки. Оно не выключит квартиру при перегрузке или коротком замыкании.

Отличие УЗО от Дифавтомата

Проточники малой мощности

Однако главное преимущество таких маломощных проточников (до 3,5кВт) в том, что их можно подключать в обычную 16А розетку.

Подойдет даже та, куда вы включаете стиральную машинку.

Все что выше – требует отдельной проводки со щитовой

При этом обратите внимание, большинство моделей на 5,5кВт-6,5кВт имеют на панели два переключателя, которые запускают устройство в трех режимах:

минимальном — 2,2-3,0кВт

среднем – 3,3-3,5кВт

максимальном – 5,5-6,5кВт (температура нагрева в летний период 43С)

Для временного использования вполне приемлемо подключить прибор через вилку с розеткой на средних значениях мощности. Но полноценной горячей воды в этом случае не ожидайте.

Особенно зимой, когда вода в трубах и так холодная (+5С).

Ванную даже при мощности 6,5кВт точно не набрать, да и под “электрический душик” не каждый рискнет встать. Не говоря уже про посадку напряжения.

Напряжение в сети до включения нагрева

Напряжение после включения водонагревателя на 5,5кВт

Тем не менее, из-за простоты подключения многих такой вариант вполне устраивает. Это гораздо удобнее тех самоделок, к которым вынуждены порой прибегать жильцы многоэтажек.

Давайте подробнее рассмотрим все этапы подключения проточника в двух вариациях:

на отдельную точку

на весь дом или квартиру

Изучим как эл.монтажные работы (выбора кабеля, УЗО, автомата), так и сантехнические.

Как работает УЗО и в чём его необходимость?

Во-первых, надо понимать разницу между УЗО и автоматическими выключателями.

Автомат является основной защитой питающей сети. В случае возникновения сверхтоков в момент перегруза или короткого замыкания, коммутационный аппарат отреагирует на превышение тока и отключится, отсекая аварийный участок и спасая всю сеть от повреждения.

Основной функцией УЗО является защита не сети, а человека и реагирует это устройство на малые величины токов утечки. Каким образом это происходит?

В наших домах сейчас огромное количество различной бытовой техники, и некоторые приборы имеют достаточно большую мощность. У электрической проводки срок эксплуатации не вечный, чем дольше она находится в работе, тем больше вероятность выхода из строя изоляции. Повреждение изоляционного слоя влечёт за собой соединение проводки с землёй, в результате меняется путь движения тока, теперь он утекает на землю. И в некоторых случаях проводником для токовой утечки может стать человек.

Нагляднее про принцип работы устройства на видео:

Современные стиральные машины и водонагреватели считаются техникой с повышенным классом энергопотребления. Максимальную мощность они берут в тот период, когда работает ТЭН и происходит нагрев воды (порядка 3-3,5 кВт). Для электрической проводки это очень большая нагрузка, которая может вызывать преждевременное старение изоляции.

Предположим, в стиральной машине произошёл пробой изоляционного слоя, в результате чего корпус оказался под напряжением. Прикоснувшись к машинке, человек может попасть под действие электричества.

Чтобы защитить себя от подобной ситуации, и требуется поставить УЗО для стиральной машины.

При появлении токовой утечки на землю, устройство отключится и прекратит подачу напряжения.

С потребителем УЗО подключается в одну цепь последовательно, а принцип его действия основывается на измерении разницы входной и выходной токовых величин. В идеале она должна равняться нулю, то есть, какая величина тока зашла, такая и вышла. Как только происходит утечка, на выходе будет уже другое показание, меньшее ровно на величину ушедшего по другому пути тока. Соответственно поменяется измеряемая разница. Как только токовая утечка достигнет величины, на которую рассчитано устройство, оно сразу же среагирует и отключится.

В подключении устройства особых сложностей нет. В схеме сначала идёт автоматический выключатель, после него УЗО, с выходных контактов которого провода отходят к потребителю, то есть питающей розетке на стиральную машину или бойлер.

Это интересно: Помогите подобрать для замены патрон типа Е14

Главные и дополнительные причины срабатывания

Если оголенные провода соприкасаются с корпусом,УЗО будет срабатывать постоянно Если бойлер выбивает автомат, причины чаще всего заключаются в следующем:

• Повреждение изоляции электрических моделей с ТЭНами-трубками. Защитный слой разрушается при контакте воды с токопроводящими узлами. Чтобы проверить деталь, ее понадобится вынуть из бака и осмотреть. Трещины свидетельствуют о том, что нагреватель нужно менять.
• Токовые утечки. Возникают при подсоединении водонагревателя к старой проводке, кабелю с оголенными жилами, механических повреждениях изоляции и ошибках монтажа.
• Замыкание оголенного кабеля на корпусе. При контакте голой жилы с корпусом автомат будет отключаться постоянно. Явление приводит к поражению током.
• Несоответствие УЗО параметрам напряжения и мощности. Выбивание периодическое – аппарат просто не справляется с нагрузкой.
• Неисправность самого устройства. Основные причины заключаются в износе механизма пуска или западании тестовой клавиши.

Почему срабатывает УЗО бойлеров Термекс

Грязный ТЭН также может быть причиной выключения УЗО Водонагреватели Термекс проточного и накопительного типа пользуются популярностью из-за простоты подключения, вместительности бака, хорошей мощности и недорогой стоимости. Когда в процессе эксплуатации срабатывает УЗО, возможно на водонагревателе марки Термекс есть повреждение или неисправна электросеть:

• Пробой корпуса. При наличии заземления прибор сработает сразу.
• Обрыв проводки в комнате. Чаще всего повреждается нейтраль.
• Механические повреждения ТЭНа. Спираль нагревателя контактирует с водой при наличии постоянной накипи.
• Соприкосновение корпуса и фазы. Отключение происходит после нагрева воды.
• Линия земли стояка подкинута на ноль сети. Если бойлер будет включаться, есть риски получения травмы.
• Неисправность самого УЗО. Китайские комплектные приборы часто выходят из строя. Их нужно менять.
• Превышение номинала нагрузки. При единовременном включении бойлера, плиты и утюга активируется защита от перегрузок сети.

Самостоятельное заземление водонагревателя

Когда речь идет о безопасности — надежнее выполнить работы самостоятельно. Причем в зависимости от места установки бойлера, способы обеспечения безопасности немного отличаются.

Как заземлить водонагреватель на даче или в частном доме? Вне зависимости от того, оборудовано помещение штатной шиной «земли», или нет, подключить ее к электроприбору не составит труда. Грунт находится под ногами в буквальном смысле. Вам необходимо выбрать во дворе место, где в будущем не будут проводиться земляные работы, и установить контур заземления. Выкопать по контуру треугольник со стороной 1 метр, забить по углам стальные трубы (профили уголки) и соединить их между собой с помощью сварки. Получится самое настоящее защитное заземление, которое вы используете не только для защиты от бойлера, но и для всего жилища. Схематично это выглядит так: Далее заводим проводник в дом, организуем щиток с клеммной колодкой для заземления электроприборов. В первую очередь тянем провод к розетке, в которую будет подключаться нагреватель. Если на корпусе есть отдельный контакт для «земли» — подключаем и его. Кроме того, бойлер должен быть подключен через УЗО. После устройства защитного отключения, монтируется обыкновенный автомат, с током срабатывания меньшим, чем вводной автомат на входе в дом.
Как работает заземление на водонагреватель, если сделать его самостоятельно? Когда фаза будет иметь контакт с корпусом, то через защитную «землю» произойдет фактическое короткое замыкание. Сработает автомат, и разъединит фазный провод. Если напряжения на корпусе недостаточно для срабатывания защиты, а вы находитесь в душевой кабинке, сопротивление по линии бойлер — вода — ваше тело, существенно выше, чем по контуру заземления. Вы ничего не почувствуете, поражения электротоком не произойдет. В данном случае сработает УЗО, реагирующее на утечку тока через корпус.
Как заземлить водонагреватель в квартире, если штатной «земли» нет? Есть два способа, легальный и нелегальный. Правильный способ — организовать от вашей квартиры до ближайшего палисадника у подъезда прочную шину из арматуры. В земле построить настоящий контур заземления, и соединить эту конструкцию с вашим бойлером. На деле, такое решение возможно не всегда. Способ полулегальный противоречит ПУЭ, но по крайней мере делает эксплуатацию бойлера более безопасной. Необходимо найти в квартире шахту прохождения магистрального водовода горячего водоснабжения. Затем убедиться в том, что эта труба вся стальная (как правило, это так), и она закопана в землю. На таких трубах есть перемычки для крепления за стену. Именно на этой полоске металла можно организовать контактную площадку. Подключив туда корпус бойлера, вы фактически полноценно его заземлите. Если такой возможности нет — необходимо зачистить участок трубы от краски, и прикрутить контактный зажим

Однако при такой организации «земли» следует придерживаться важного правила: Когда бойлер греется — вы им не пользуетесь. После нагрева отсоединяете его от питания (автоматом, или выдернув из розетки), и можно лезть в ванну.

Если и такой способ невозможен — откажитесь от установки бойлера. Водонагреватель включать без заземления недопустимо!

Это интересно: Зануление бойлера в квартире, если нет заземления: освещаем детально

Проверка работоспособности УЗО

Чтобы убедиться, что УЗО выполняет свою задачу, можно воспользоваться кнопкой «Тест», расположенной на лицевой панели прибора. При нажатии кнопки внутри устройства должна создаться электрическая цепь, копирующая ситуацию утечки.

Если отключения не последовало, то возможны следующие ситуации:

• аппарат неправильно подключён к сети;
• кнопка сломана или не работает её электрическая схема;
• защита устройства неисправна.

Удостовериться, что причина несрабатывания УЗО заключается в поломке кнопки или защитного механизма, можно иными методами.

Точные результаты показывает проверка выключателя дифференциального тока посредством простой пальчиковой батарейки. Устройство типа A срабатывает вне зависимости от полярности подключения батарейки. А прибор типа AC действует только при определённой полярности. Это объясняется тем, что УЗО разновидности A реагирует на любой электрический ток.

С помощью батарейки можно точно проверить, работоспособно ли УЗО

Сымитировать реальную аварию для оценки работы устройства позволяет способ, при котором используется лампа накаливания и резистор. От проверки кнопкой «Тест» этот метод отличается созданием цепи для утечки тока не внутри, а снаружи прибора.

Для тестирования УЗО таким способом требуется подготовить:

• лампу накаливания мощностью 10 Вт;
• резистор 2,3–2,5 кОм мощностью 5–10 Вт;
• патрон для лампы;
• провод с изоляцией.

Проверка с помощью лампы и резистора выполняется поэтапно:

1. Лампу последовательно соединяют с резистором, тем самым создавая цепь, которая имитирует утечку.
2. Первый провод созданной цепи подключают к заземляющему контакту розетки, а второй — к фазе той же самой розетки.

   Для проверки работоспособности УЗО можно собрать простую схему из лампочки и резистора и подключить её в электрическую сеть

Если защита сработает, то розетка моментально отключится от сети.

Классификация устройств защитного отключения

Качественный прибор обеспечивает отключение потребителей под напряжением, контролирует пропускаемость расчетного тока, обесточивает схему при разности тока входа и выхода. Производители выпускают широкую линейку аппаратов с различными характеристиками, исходя из которых они подразделяются на несколько типов.

Напряжение бытовой и силовой тяги

Типы УЗО В зависимости от условий, в которых будет работать УЗО, можно подобрать типы:

• АС – реагирует на внезапные или медленно нарастающие изменения переменного дифференциального синусоидального тока.
• А – срабатывает при внезапном повышении или медленном возрастании параметров переменного синусоидального и пульсирующего постоянного дифференциальных токов.
• В – отключается при изменениях переменного, выпрямленного, постоянного тока.
• S и G – селективные приборы, оснащенные режимом выдержки времени выключения.

Модели с электромеханическим управлением не привязываются к напряжению питания. Сигналом для них является дифференциальный ток. Электронные варианты запитываются от электролинии либо иного источника.

По количеству полюсов

В зависимости от особенностей электросети можно подобрать УЗО:

• 2Р, или двухполюсные. Подходят для однофазной линии. Оснащаются 4-мя парными клеммами с каждой стороны для подкидывания на нейтраль и фазу.
• 4Р, или четырехполюсные. Подходят для трехфазной и однофазной сетей. На каждой стороне аппарата имеется 3 клеммы для фаз и одна – для подсоединения нейтрали.

По номинальному току

Показатель должен равняться или быть больше, чем общий номинал выключателей для групп. Для бытового применения подходят модификации на 6000 А, но при наличии нового дома и трансформаторной станции вблизи на вводе ставятся УЗО на 10 кА.

По дифференциальному току

Оптимальным для защиты человека и животных будут аппараты, срабатывание которых происходит при дифференциальном токе в 30 мА. Выключатели, срабатывающие при токах от 100 мА, используются с противопожарными целями – они полностью обесточат линию.

Монтаж устройств осуществляется на стене, на дин-рейке. Существуют приборы, имеющие конструкцию переносок, адаптеров, розеток.
