Общие советы по конструкции шкафа под вытяжку
Монтаж встраиваемой вытяжки всегда следует начинать со сборки короба. Чтобы изготовить короб можно использовать дерево, МДФ. Для телескопических воздухоочистителей он собирается по такому же принципу, что и для обычных вытяжек. Верхняя часть шкафа и боковые части скрепляются сразу. После стягивания, необходимо сравнить с размером телескопической вытяжки.
Затем монтируется нижняя часть шкафа с отверстием для воздуховода. После монтажа шкафа, выпилить это отверстие будет сложно. Чтобы вентиляция работала бесшумно, лучше использовать не гофрированные трубы, а пластиковые воздуховоды.
2 Вентиляция в квартире и на кухне
В соответствии со статистикой в 90% случаев монтаж кухонной вытяжки своими руками предполагает непреднамеренное нарушение функционирования имеющейся в квартире или доме вентиляции. Некоторые специалисты рекомендуют проделать небольшое отверстие, в которое и будет отводиться копоть, продукты горения, крупицы жира. Самостоятельно эту проблему не решить, поскольку сечение вентиляционного канала останется прежним, об улучшении воздухообмена речи не идёт.
Движение воздуха по направлению от вытяжки к вентиляционному каналу
Впрочем, достаточно оборудовать небольшой короб, дополненный «клапаном-хлопушкой» и ситуация нормализуется. Соответствующее устройство представлено на фото ниже. Принцип действия этого механизма прост:
- в сделанном корпусе предусмотрено 2 отверстия;
- красным цветом обозначен клапан системы;
- в закрытом состоянии воздух циркулирует сквозь окошко, благодаря чему и происходит естественная вентиляция над газовой плитой.
В активном режиме вентилятор формирует давление, положение клапана корректируется и первое из окон закрывается, к схеме подключается естественная вентиляция. Данная схема включения примечательна тем, что кухонная вытяжка в частном доме в выключенном состоянии будет работать благодаря естественному воздухообмену.
Работа вытяжной вентиляции с обратным клапаном на кухне
Регулировка клапана осуществляется за счёт встроенной пружины, представляющей собой достаточно надёжное крепление. Специалисты советуют изготавливать клапан из лёгкого материала, пластика, алюминия.
Монтаж вытяжки под шкаф
Для этого варианта установки подходят встраиваемые и плоские виды вытяжек с функцией рециркуляции. Они прекрасно подходят для семей, где приготовление пищи происходит довольно редко и больших вытяжных мощностей не нужно
Не стоит забывать, что высота установки вытяжки имеет важное влияние на эффективность всасывания воздуха
В основном при таком варианте применяются модели без использования воздуховода. Но если воздухопровод монтировать необходимо, то отверстия для него следует приготовить заранее. Проделайте в днище шкафчика округлые отверстия. Их диаметр должен соответствовать указанному в документации к вытяжке.
Вытяжка pyramida wh 20-60 white
Сам шкафчик монтируется как и в первом варианте. Главное – определиться с высотой крепления. Она должна обеспечивать эффективность работы вытяжки, при этом гармонично вписываться в общее расположение основного кухонного гарнитура. Затем к нему при помощи крепления прикрепляется вытяжка. Чтобы конструкция не портила внешний вид, можно ее скрыть при помощи фальш-панели. Подбирается панель, аналогичная фасаду кухонного гарнитура и при помощи специального клея или двухстороннего скотча прикрепляется к вытяжке. Можно этого не делать, но тогда стоит подобрать модель вытяжки, подходящую к общему интерьеру кухни.
Дёшево и функционально!
Самым дешёвым и вместе с тем популярным устройством, является первый вариант. Здесь можно найти более функциональную и производительную модель. Выбрать подвесную вытяжку вам помогут наши советы и рекомендации
Особое внимание необходимо обратить на её размер, производительность, способы управления и дополнительные функции
Подвесная вытяжка для кухни выбирается по размеру комнаты и масштабу плиты. В маленькую комнату, где устройство для приготовления пищи имеет всего 2 конфорки лучше подойдёт компактная установка шириной 50 см. Для стандартной плиты с 4 –мя конфорками подходит средняя вытяжка – 60 см. Обладателям габаритной плиты не обойтись без соответствующего прибора для очищения воздуха размером минимум 90 см.
Рассчитайте мощность устройства, умножив площадь комнаты на 10.
Купольная вытяжка BEST SUN — мощная и тихая
Хорошо если у системы присутствуют следующие функции:
- Таймер выключения устройства, спустя заданное время;
- Остаточный ход;
- Ультразвуковой датчик уровня влажности;
- Электрический переключатель скоростей.
Варианты установки вытяжки на кухню
Существуют разнообразные способы установки кухонной вытяжки. Все они различаются между собой, поэтому рассмотрим каждый из них по-отдельности.
Установка вытяжки в шкафчик
- Для этого необходимо заказать отдельный шкаф под электроприбор. Главная особенность такого шкафчика заключается в отсутствии дна, вытяжка будет крепиться к средней полке.
- Расстояние до этой полки вымеряется по высоте устройства, в среднем этот размер равен 13-15 см. Стоит смотреть по модели и фирме производителя.
- Также, если предусмотрено подключение к вентиляционному каналу, необходимо вырезать отверстия под воздуховод и в полке и в крыше шкафчика. Диаметр отверстия равен диаметру гофры. Чаще всего на встраиваемых моделях диаметр равен 10-12 см.
- На той плоскости, которая фиксируется к полке, расположены 4 отверстия. Можно закрутить саморезы, либо просверлить сквозные отверстия в полке. Все зависит от того, какой крепеж в комплекте вашей вытяжки.
- Следующий шаг – разметка навесного шкафчика. Если используются «уши», которые не регулируются – необходимо вымерить высоту с точностью до миллиметра. Универсальные крепления, которые представляют собой навесы, цепляющиеся за металлическую полосу на стене, то, в данном случае, допустима погрешность в -/+ 5 мм.
Установить вытяжку на кухне таким способом легко и эстетично: вы скрываете все ненужные детали за дверцей шкафчика, и можете избежать протягивания гофрированной трубы. Если, конечно, ваша вытяжка может работать в рециркуляционном режиме.
Установка вытяжки под шкафчик
Еще один способ крепления вытяжки, только теперь устройство не встраивается внутрь мебели, а крепится к нижней части шкафа.
Такой вид вытяжек подходит для тех кухонь, где обильная готовка – редкость, в основном что-то готовится на одной конфорке
- Если вы будете прокладывать воздуховод, следует заранее сделать круглые отверстия, диаметром равным тому, что указан в инструкции вытяжки.
- Шкаф крепится аналогичным способом, как и в предыдущем разделе.
- Панель вытяжки необходимо чем-либо скрыть. Для этого используется аналогичный материал, из которого сделаны фасады. Устанавливается он как фальш-панель: либо на двухсторонний скотч, либо на специальный клей.

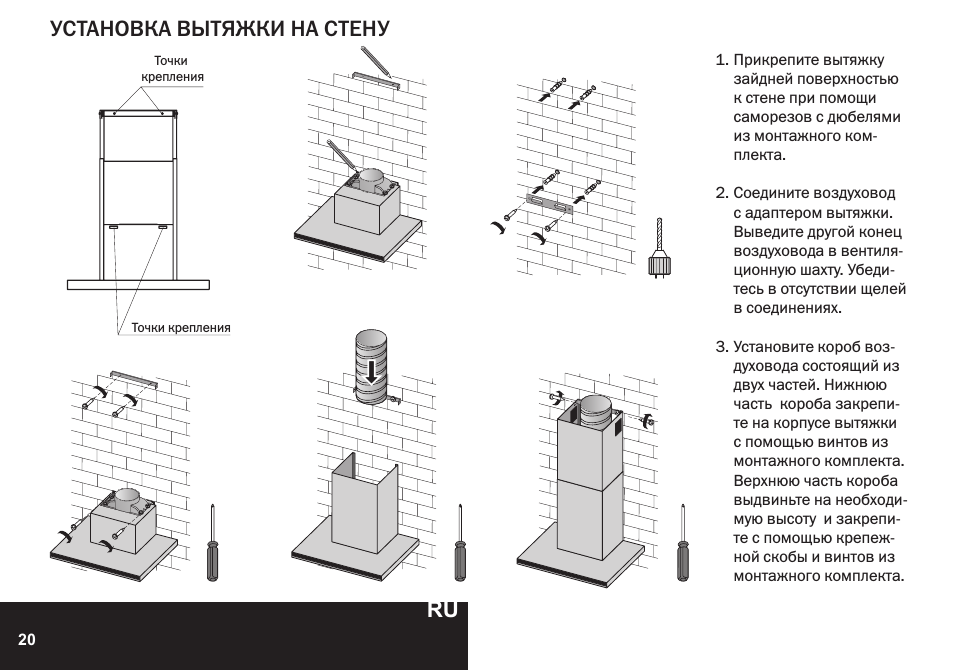

Монтаж вытяжки на стену
Данный способ – самый простой и надежный.
- Первым делом следует отмерить расстояние, которое будет располагаться между плитой и вытяжкой. Запомните, что минимальная высота 55 см, максимальная около 80 см. Иначе существует возможность потерять эффективность всасывания.
- Приложите вытяжку к отчерченной линии и обведите 4 метки сквозь заднюю панель устройства.
- Просверлите отверстия буром 8 мм под дюбель с минимальной длиной 50 мм.
- Закрутите два верхних самореза так, чтобы была возможность повесить на них вытяжку.
Процесс навески кухонной вытяжки на саморезы
Если устройство надежно висит, то прямо, сквозь металлические отверстия в задней панели, вкрутите саморезы в нижние два дюбеля.

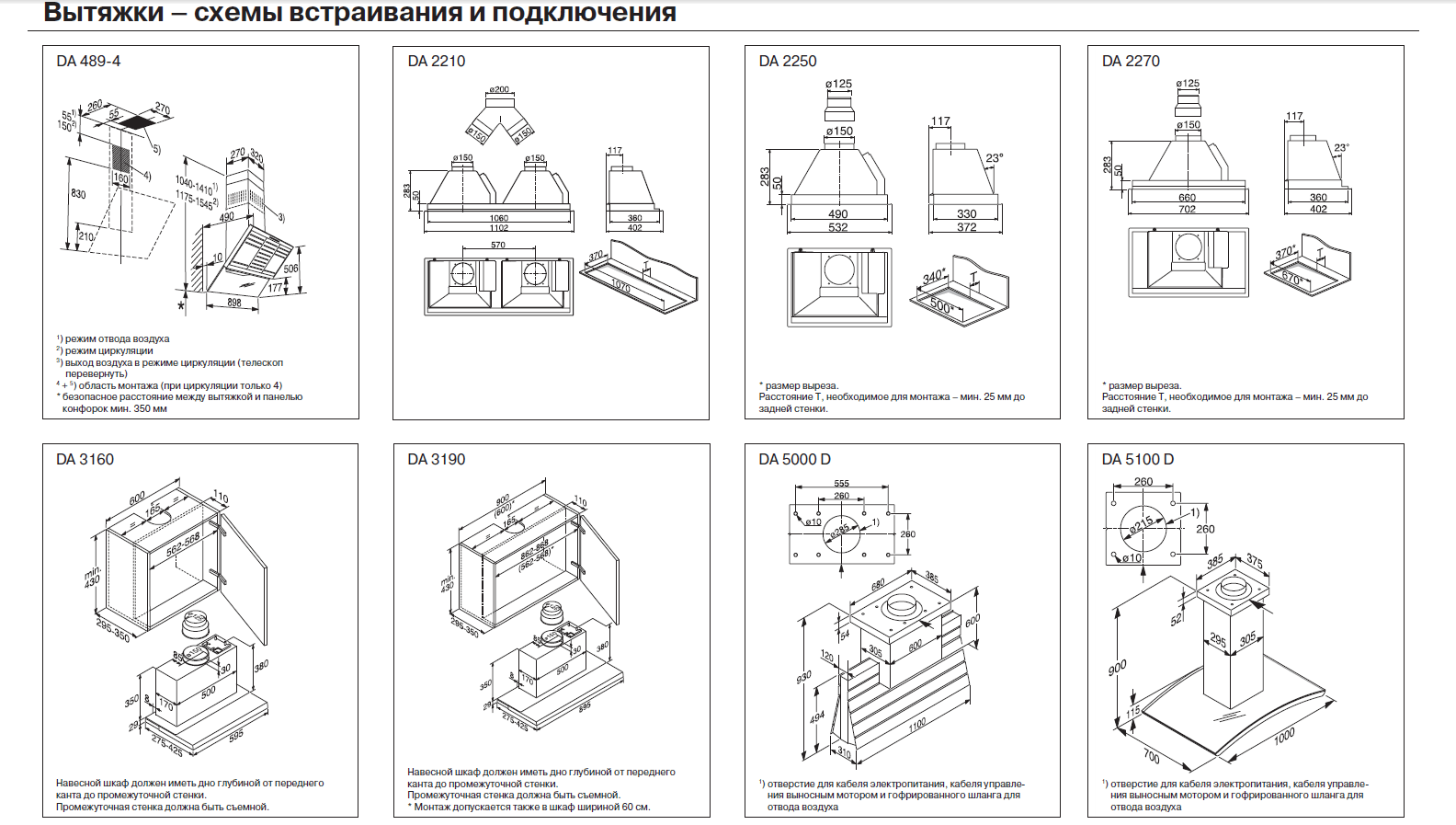

Схема установки вытяжки на кухне обычно предусмотрена с каждым изделием, однако если вы не обнаружили ее в комплекте с вашей вытяжкой – не расстраивайтесь. На каждую модель в интернете есть все сведения.
Схема настенной плоской вытяжки, с подробным описанием всех размеров
Ниже представлено несколько фото, на которых показаны различные способы крепления кухонных вытяжек.
Плоская настенная вытяжка – воздуховод спрятан в специальном выступе на потолке, сделанном из гипсокартона
Скрытая встроенная вытяжка, от которой можно разглядеть только лишь выдвижную панель
5 Дополнительные возможности встраиваемых систем
Вытяжной шкаф выполняет функции жироуловителя, устранителя пара, запахов. Он является красивым предметом интерьера.
Дополнительные параметры управления дорогих моделей:
- регуляция уровня яркости встроенной подсветки;
- задание голосовых команд системе;
- автоматическая смена рабочих режимов – зависит от интенсивности использования варочной поверхности;
- настройка времени включения, выключения вентилирующей системы, используя режим таймера;
- присутствие датчиков, реагирующих на уровень загрязнения фильтрационных компонентов;
- установка двух фильтрационных элементов – выполнение грубой, тонкой чистки одновременно.
Хороша ли вытяжка этого типа – ответ да, при условии грамотного подбора и монтажа.
Классификация вытяжек
При монтаже учитывают разновидность, особенности устройства, вид крепления. Вытяжные устройства работают на двух режимах очистки.
- Принудительный отвод – загрязненные воздушные потоки направляются через трубу из помещения в шахту. Проточные вытяжки отличаются высокой производительностью.
- Циркуляция потоков – воздушные массы проходят через угольные фильтры.
Кухонные вытяжки с подключением к вентиляции устанавливаются с отводами двух типов.
| Разновидность отвода | Плюсы | Минусы |
| 1. Воздуховод из пластика (ПВХ) | Выполняется в виде эластичной трубы или узких элементов. Имеет эстетичный вид, компактен, ставится без дополнительного короба. Труба из ПВХ не шумит, не сопротивляется воздушным потокам. | Сложность сборки, обойдется дороже гофры. Короба из твердого пластика гудят и вибрируют. |
| 2. Алюминиевая труба (гофра) | Материал удобен для самостоятельной установки. Сгибается для соединения с отверстием нужного размера. Не шумит. | Не эстетичный внешний вид. |
Производители выпускают каминные вытяжки с креплениями для стен, угловые – для угловых плит, островные с потолочными креплениями – для плит, стоящих в центре большого помещения. Материал – «нержавейка» или эмалированная сталь, реже — пластик. Для маленьких помещений таких как кухня создают встраиваемые выдвижные панели с трубой.
Монтаж вытяжки на стену
Третий вариант установки – на стену. Этот вариант приемлем для любой модели вытяжки. Он самый популярный и надежный.
Первое, что необходимо сделать – это замерить расстояние от плиты до вытяжки. Чтобы минимизировать потери эффективности работы вытяжки, следует соблюдать определенные правила. Минимальная высота установки оборудования не должна быть меньше 50 см. Для максимальной высоты установлен предел в 80 см. Отмерив расстояние, проведите линию при помощи линейки и карандаша.
Прислоните вытяжку к отмеченной линии и пометьте места крепления к стене. При помощи дрели или перфоратора проделайте отверстия на глубину не менее 5 см. Затем вбейте в них пластиковые дюбеля. Если у вас используется плоская вытяжка, то крепеж производится при помощи двух саморезов. Если вы монтируете купольную конструкцию, то мест крепления должно быть не меньше четырех.
Сама схема крепления должна идти вместе с вытяжкой. Но даже если вы ее не нашли, не стоит расстраиваться. Вы можете посмотреть наши.
Устройство вытяжного канала
При работе вытяжки в режиме рециркуляции никаких дополнительных действий не требуется. Вытяжной воздух направляется внутрь шкафчика, в котором достаточно естественных зазоров. В крайнем случае, воздуховод проходит по всей высоте шкафа и заканчивается сразу за его верхней стенкой простым сетчатым фильтром.
Однако если вытяжной воздух планируется сбрасывать во внешний вентканал, потребуется монтаж воздуховода.
Первое, что приходит на ум — алюминиевая гофрированная труба. Она достаточно удобна в использовании: легко деформируется, стыковать её нужно всего в двух местах: на фланцах вытяжки и вентканала она просто обжимается винтовыми хомутами.
При более подробном рассмотрении можно обнаружить ряд недостатков гофры. Внутренние ребристые стенки создают высокое аэродинамическое сопротивление, в итоге реальная мощность вытяжки может быть ниже ожидаемой. На внутренних поверхностях неизбежно собирается жир, налипает пыль, а при интенсивном движении воздуха гофра шумит намного сильнее остальных типов каналов.
Главные минусы жёстких пластиковых воздуховодов — немногим более высокая стоимость, нежели у гофры, а также очевидная сложность монтажа. Но есть и другая сторона: такой канал можно провести прямо внутри шкафов верхнего яруса, предварительно изготовив проходные отверстия. Можно также проложить канал и по «крыше» верхнего яруса: он плотно прижмётся к шкафам и не будет виден с высоты человеческого роста.
Мы упоминали о дополнительных деталях шкафа под встраиваемую вытяжку. Нижняя часть, где расположен технический блок, может закрываться глухой перегородкой. Распространено и другое решение: эта часть закрывается небольшим вырезом фасадного материала, который крепится стационарно, а выше, где в шкафу ещё имеется немного свободного места, располагается дверца любого удобного типа. Внутри шкафа можно также собрать небольшой футляр, в котором разместится вытяжной канал, а оставшееся пространство разделить парой полок.
Сложность монтажа жёсткого воздуховода никто не отрицает: нужна и точная подрезка, и правильный подбор переходников и соединений. Но результат определённо того стоит: канал будет компактным, аккуратным и никак не ограничит функционал вытяжки.
Основные ошибки при монтаже вытяжки
Даже опытные домашние мастера, неоднократно выполняющие различные ремонтные работы в своей квартире/доме, могут допустить ошибки при установке вытяжки над газовой плитой. А новички в этом деле и подавно.
Для газовых плит рекомендуемая высота расположения вытяжек отличается от электрических. Об этом следует помнить перед началом монтажных работ
Самая распространенная ошибка – неправильно подобранная высота для монтажа прибора. Так, зачастую ответственный за установку считает излишним тратить свое время на прочтение инструкции и попросту полагается на мнение авторитетного в его глазах соседа/товарища, утверждающего, что достаточно 60-70 см.
Особенно часто такая ситуация может встретиться на кухнях, где никто не готовит. Ведь для того, чтобы сварить кофе и нагреть пиццу вытяжка не нужна. Поэтому вытяжка на этой кухне до поры до времени будет выполнять декоративную роль. Как только там появится хозяйка, вдохновенно ваяющая кулинарные изыски, предстоит покупка новой или переустановка низко висящей вытяжки.
Вторая ошибка при монтаже – недостаточная ширина оборудования. Следует помнить, что для нормальной работы ширина вытяжки должна быть такой же, как и у плиты.
Специалисты рекомендуют планировать покупку вытяжки лишь после приобретения газовой плиты. Так удастся подобрать оптимальную по ширине и высоте модель
Третья ошибка больше относится к дизайну – на функционирование оборудования она не повлияет. Речь идет о вытяжках с воздуховодами, соединяющими прибор с вентиляционной шахтой – на участках открытого пространства желательно монтировать пластиковый. Это позволит визуально придать более утонченный внешний вид коммуникациям.
Для воздуховодов, которые прячутся под декоративным кожухом, в гипсокартонном коробе или в подвесном потолке можно использовать гофру. Также такой вариант приемлем для моделей вытяжек, которые монтируются в навесной шкафчик. Воздуховод отлично спрячется в этом же шкафу – предстоит лишь прорезать соответствующее отверстие под него.
О том, как производится подключение кухонной вытяжки без воздуховода, подробно написано в предложенной нами статье.
Воздуховод из металлизированной гофры отлично прячется в шкафу. Если вариант с маскировкой невозможен, лучше выбрать аккуратную пластиковую трубу
Еще одна ошибка допускается новичками при работе с вытяжкой с декоративным стеклом. При ее монтаже над газовой плитой предстоит быть крайне осторожным, чтобы случайно не повредить декоративный корпус. Ни в коем случае нельзя поднимать оборудование, держась за стекло.
Пятая ошибка – неправильное подключение к электросети. Такая ситуация чревата не самыми приятными последствиями, если ток пойдет по корпусу вытяжки. В основном эта проблема возникает при прямом присоединении проводов прибора с силовым кабелем домашним мастером-новичком.
Если же вытяжка будет включаться в розетку, то важно, чтобы электроточка была удалена от газовой плиты на расстояние 60 см. Соблюдение правил и норм техники безопасности убережет от случайного возгорания проводки
Аккуратный белый пластик вентиляционного короба не бросается в глаза на кухне. При желании можно подобрать цвет в тон отделке стен или покрасить трубу в нужный оттенок
Всех ошибок можно избежать, если ответственно относиться к каждому этапу монтажных работ. Правильное выполнение установки и подключения вытяжки над газовой плитой с каждым шагом приближает к отличному результату. Качественно установленное оборудование порадует любую хозяйку и прослужит намного дольше своего эксплуатационного срока.
Правильная установка кухонной вытяжки своими руками
Важной частью установки является расчёт расстояния от варочной панели до вытяжки, так, чтобы оно соответствовало нормам и не мешало при приготовлении пищи. Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф
После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды
Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф. После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды.
Экран вытяжной системы должен быть по размеру немного шире плиты, чтобы продукты сгорания полностью поглощались вытяжкой.
Этапы монтажа
Подробные этапы монтажа приведены в таблице.
| Шаг | Этап | Описание |
| 1 | Подготовительные работы | Найдите нужный инструмент и подготовьте поверхность к работе. |
| 2 | Проверка комплектации | Достаньте вытяжку из упаковки и проверьте её целостность и наличие всех деталей (винты, кронштейны хомуты, провода). Если повреждений никаких нет, а элементов конструкции хватает для монтажа, то приступайте следующему шагу. |
| 3 | Разметка | При помощи уровня, рулетки и карандаша проведите на стене две линии. Одна из них – вертикальная, она идёт от центра плиты до места крепления. Вторая линия – горизонтальная, она проводит границу рабочей поверхности системы. В инструкции посмотрите схему фиксации и обозначьте места расположения кронштейнов. |
| 4 | Крепление системы | Если вытяжка вешается на стену, то в ней просверлите отверстия по намеченному шаблону глубиной не менее 50 мм. Затем вставьте туда дюбеля 10 мм и вкрутите саморезы, но не до конца, а так, чтобы осталось небольшое расстояние для навеса устройства и зафиксируйте вытяжку на них. Если прибор циркуляционный, то вам остаётся только вставить внутрь фильтры. Если вытяжка – встраиваемая, то снимите нижнюю полочку шкафа и по разметке просверлите 4 отверстия по углам и отверстие в центре для воздуховода (по его диаметру). Такие же отверстия по центру просверлите в других полочках, чтобы труба прошла через шкаф в вентшахту. Установите на трубе переходник для присоединения к венткоробу. Закрепите назад нижнюю полочку шкафа и зафиксируйте экран вытяжки. Установите фильтры, если система – циркуляционная. |
| 5 | Монтаж воздуховода | Один его конец присоединяется к переходнику, а второй – к вентшахте. |
| 6 | Подключение к электропитанию | Для подключения системы к электросети подойдёт самая обычная розетка. Если аппарат встроен, то розетку расположите под шкафом. Поскольку, кухня – это место повышенной влажности, покупайте розетку с классом защиты начиная от IP44. А чтобы вас не ударило током, обязательно сделайте заземление. |
Почему кухонная вытяжка должна перекрывать стол плиты
Требование не очевидно, некоторые новые вытяжки работают иначе. Видели в рекламе наклонные порталы, которые доходят максимум до середины. Кухонные вытяжки имеются, большая мощность, поток восходящего воздуха втягивается внутрь за счет производительного вентилятора. Стоит понизить обороты, открыть горелки на полную катушку, новые потолочные обои начнут обрастать слоем жира. Отмыть будет непросто, старайтесь избегать опасных ситуаций.
Полезно напомнить: портал берите побольше. Заметьте, некоторые производители запрещают держать выключенными изделия, пока огонь горит. Кухонная вытяжка погорит. Вентилятор должен крутиться, создавая движение.
Каким должен быть воздуховод
Перед тем как подключить вытяжку к вентиляции, нужно разобраться с видами воздуховодов, которые могут использоваться для этой цели.
Пластик
Пластиковые трубы имеют минимальную массу, они обладают хорошим уровнем звукоизоляции, быстро монтируются. Изделия из поливинилхлорида имеют круглое или квадратное сечение. Монтаж такого вентиляционного канала проводят в верхней части кухонного гарнитура над навесными шкафами. Во время покупки таких изделий приобретайте и дополнительные детали, переходные муфты, изгибы, а также герметик.
Save
Гофра
Гофрированные воздуховоды считаются самым бюджетным вариантом вентиляционной системы. Такие изделия изготавливаются из алюминия, имеют тонкие рёбра, что стимулирует создание звука во время прохождения потоков воздуха. Дополнительные скрепляющие элементы для монтажа такого воздуховода не нужны, он скрепляется хомутами. При необходимости алюминиевую гофру можно растягивать и изгибать.
Save
Эксплуатация, уход
В инструкции написано: жироулавливающий алюминиевый фильтр меняют раз каждые два месяца. Рискнем предположить, в инструкции на исходном языке приведено нечто вроде renew, переводится – обновлять. Скорее жироулавливающий фильтр необходимо мыть раз в два месяца, избегая покупать новый. В противном случае прибор станет дорогим приобретением, за год обслуживание съест денег раза в три больше, нежели стоимость агрегата. Уточните вопрос у производителя. Можно обойтись собственными силами после покупки. Просто попробуйте отмыть жироулавливающий фильтр, если аксессуар примет прежнее состояние, станет как новенький, скорее эксплуатируйте дальше.
Угольный фильтр менять придется. Не столько настораживает большой размер, как период обновления – 2 месяца. Производитель не так жесток, указывает срок полгода, поскольку угольный фильтр стоит денег. В инструкции написано: регенерировать, мыть комплектующие недопустимо. Больше напоминает правду. Угольный фильтр расположен над жироулавливающим, используется режимом рециркуляции, когда воздух просто ходит кругом. Не лучший вариант для газовой плиты, для электрической – ничего большего не нужно.
Раздражает: не указываются название, тип угольного фильтра. Прямой запрос поисковика касательно рассматриваемого типа кухонной вытяжки бессилен дать положительный результат. Напрягают хитроватые дилеры, пишущие: угольный фильтр Hansa FWU 60 отсутствует, можно заказать. Цена замалчивается. Затрудняемся подсчитать стоимость эксплуатации изделия, лишены желания звонить, наводя справки. Придется читателю взять руль. Рассматриваем в обзоре монтаж кухонной вытяжки, не проблемы твердолобости.
Комплектующие стоят 250-800 рублей. Определено производителей. Избегайте клевать на дармовщинку, брать кухонную вытяжку. Дорогие угольные фильтры могут служить полгода, дешевые – два месяца. Несложный подсчет показывает: меняем шило на мыло. Спустя год будет перекрыта стоимость изделия. Дорогая кухонная вытяжка, качественная, требует аналогичных издержек на эксплуатацию.
Монтаж вытяжки для кухни ведется согласно инструкции. Настройки производителей специфические, не стоит думать, что кухонные вытяжки похожи, как братья близнецы. Остается сказать до свидания.
Инструменты и материалы, необходимые для работы
Перед началом работы нужно подготовить следующие инструменты и материалы:
- воздуховод, при необходимости дополнительные элементы;
- перфоратор. Подойдет и дрель с ударной функцией, это немного затруднит работу в случае, если стены бетонные;
- шруповерт;
- измерительная лента или рулетка;
- уровень;
- молоток;
- крепежные элементы;
- при необходимости лист гипсокартона, металлические направляющие;
- грунтовка, краска, кисть, шпатлевка и инструмент для ее нанесения.
Если дорогостоящего инструмента нет в наличии, приобретать его для монтажа одной вытяжки нецелесообразно. Многие магазины предлагают прокат оборудования на короткое время. Установка займет не более 2-3 часов, аренда дорого стоить не будет.
Последовательность монтажа
Для встраивания вытяжки на кухне своими руками потребуется комплект инструментов и расходников, который должен включать:
- набор сверл для работы по древу и бетону в паре с дрелью;
- средства разметки, включая маркер и карандаш, рулетку и уголок;
- электрический лобзик и ручную пилу;
- отвертки с набором бит;
- шурупы, уголки и герметик.
Когда все необходимое подготовлено и находится под рукой, можно приступать к монтажным работам. Порядок их выполнения предполагает:
- подготовку шкафа,
- монтаж прибора,
- соединение с гофрой или воздуховодом.
Подготовка шкафа
Проще всего доверить эту работу специалистам и заказать готовый шкаф под заданные параметры с дизайном, соответствующим гарнитуру. При самостоятельном монтаже для начала потребуется снять мебель с креплений и разместить в месте удобном для работы. После этого необходимо:
- демонтировать навесную дверь;
- снять нижнюю плоскость, вырезать в ней отверстие по параметрам устройства, либо
- удалить ее полностью;
- извлечь промежуточную полку сделать в ней отверстие для воздуховода;
- аналогичное отверстие выполнить в верхней плоскости;
- для укрепления ослабленной конструкции использовать уголки.
Монтаж оборудования
Модернизированная конструкция может использоваться как опора для оборудования, либо устанавливаться отдельно. В первом случае, аппарат крепится к стенкам шкафа через штатные отверстия. Во втором, вначале навешивается шкаф, затем по заранее размеченным и высверленным отверстиям крепится техника. Все крепежи выполняются заранее заготовленными шурупами.
Соединение с вентиляцией
В зависимости от близости отверстия вентиляционного ствола для соединения может использоваться гофра или пластиковый воздуховод. В обоих случаях для подключения к выходному отверстию применяется решетка с фланцем, все стыки тщательно герметизируются. Гофру рекомендуется применять, когда отверстие находится над местом установки или недалеко от него. Пластиковый короб воздуховода лучше использовать при значительном удалении. Преимуществом гофротрубы является гибкость и простота крепления, но она резонирует при работе вытяжного механизма и усиливает шум. Жесткий пластиковый воздуховод больше подходит при значительных расстояниях трассировки и отличается меньшей шумностью.
Навешивание дверцы
Заканчиваем монтировать вытяжку на кухне навешиванием дверцы на установленный комплект. Эту часть работы проще выполнить, если прибор не имеет выдвижной панели. Дверь просто возвращается на штатные крепежи. Наличие панели потребует подогнать дверцу с помощью ножовки на расстояние достаточное для свободного выхода панели и ее возвращения на место.
Вентиляция в квартире
Как правило, вытяжная вентиляция, устанавливаемая на кухне, может нарушить штатную вентиляцию. Для установки обычно приходится пробивать дополнительное отверстие, но это не решит проблемы, т.к. увеличение окна вытяжки не изменит сечения самой шахты. Но выход из этой ситуации есть – это установка дополнительного короба, который оборудован клапаном-хлопушкой.
Такой клапан действует по следующему принципу: при возникновении давления при работе вентилятора клапан закрывает одно окно, и тем самым осуществляется вентиляция при помощи вытяжки. Плюсом такой системы является то, что при работе вентилятора полностью отсутствует обратная тяга и сохраняется естественная вентиляция при выключенном приборе. Регулировка клапана осуществляется при помощи тонкой пружины. Для изготовления крышки используют легкие материалы, такие как пластик или алюминий.
Важные правила установки вытяжки
- Вентиляционный прибор должен располагаться на 60 см от плитки;
- Ширина вытяжки соотносится с шириной плиты, поэтому ее нужно ставить после покупки и монтажа плиты;
- Розетки электрических моделей лучше разместить на отдалении от плитки — это исключит риски возгораний;
- В случае прямого подключения вытяжки к воздухоотводящему каналу у трубы должно быть минимум изгибов;
- Заборное отверстие, равное по ширине варочной поверхности, работает максимально эффективно;
- Оптимальное удаление вытяжки от нагревательных устройств — от 75 до 80 см;
- Если в квартире или доме нет вентиляционной шахты, подойдет вытяжной прибор с рециркуляцией воздуха;
- Изделие должно соответствовать интерьерному решению кухни по цвету и стилю.
Установка наклонной вытяжки Weissgauff без отвода
Вариант установки наклонной вытяжки без отвода правильно называется режим фильтрации с внутренней рециркуляцией или закрытый режим.
Разметка
Установка наклонной вытяжки Weissgauff проводится на четыре шурупа. В корпусе вытяжки есть отверстия для навешивания. Отверстия имеют не только каплевидную форму, но и специальный замок, фиксирующий головки шурупа из корпуса вытяжки.
монтажное отверстие вытяжки с защелкой
Чтобы повесить вытяжку правильно нужно сделать шаблон разметки. Шаблон разметки есть в паспорте вытяжки.
Так как вытяжка монтируется без отвода, то достаточно четырёх отверстия для крепления самой вытяжки.
Если вверху вытяжки нет навесного шкафа, то понадобятся два отверстия для крепления короба вытяжки. В комплекте к вытяжке идут: 6 распорных дюбеля d=6 мм и 6 отличных хромированных шурупа длинной 40 мм.
Обратите внимание, чтобы в местах сверления отверстий для крепежа, не проходила скрытая электропроводка кухни. Если есть сомнения по электропроводке, отключите электрическую группу кухни, а дрель подключите от электрощита
Статья по теме: Вытяжка на кухне над плитой: какую вытяжку выбрать
Вот шаблон разметки для вытяжки.
Далее всё несложно:
Определите нижний уровень установки вытяжки (L). Он не может быть ниже 350 мм для электрической плиты (панели) и 550 мм для казовой плиты (панели);
Определите и нарисуйте на стене центральную ось подвеса вытяжки;
Перенесите шаблон разметки на стену, учитывая низ и центральную ось. Уровнем проверьте горизонтальность разметки;
Далее сверлим отверстия в стене. Если на стене уложена плитка, то сначала отверстия в плитке просверлите простым сверлом или сверлом для керамики в режиме «без ударного сверления». Бетонную и кирпичную стену сверлим перфоратором. Диаметр сверла d= 6 мм;
«Продуйте» просверленные отверстия от пыли и вставьте в них распорный дюбель. Для упрощения вворачивания смажьте шуруп мылом;
Вворачиваете шуруп не до конца. Оставьте 7 мм не ввернутым;
Проверьте, чтобы в корпусе вытяжки ничего не осталось. Навесьте вытяжку на четыре ввернутых шурупа;
Откройте стеклянную дверцу вытяжки. Снимите жировой фильтр. Доверните шурупы крепежа и защёлкните замки;
Выпил в шкафу
Если над вытяжкой будет висеть кухонный шкаф, нужно сделать в нём отверстия под короб. Размер короба вы найдете в паспорте. Для вытяжки Weissgauff, размер короба 218×160 мм.
Выпиливается отверстие электрическим лобзиком. Чтобы начать выпил нужно сделать разметку и просверлить первое отверстие, чтобы вставить пилку лобзика.
На вывод вытяжки ставим переходник (он в комплекте).
ставим переходник
Вешаем шкаф на место.
Устанавливаем на вытяжку вентиляционный отвод (его нужно покупать отдельно d=100 мм, L= 500 мм) и закрываем его декоративным коробом. Он защёлкивается на корпусе вытяжки.
как ставить декоративный короб
Регулируя длину декоративного короба, добиваемся, чтобы решетка на коробе торчала из навесного шкафа.
На коробе есть планка для крепления короба к стене. Если хотите прикрепить короб к стене, разметьте отверстия. Далее поверните планку и просверлите отверстия в стене. Вставьте дюбеля и закрепите короб.
телескопический короб, планка его крепления к стене
Если короб проходит через навесной шкаф, достаточно закрепить его к шкафу.
Статья по теме: Установка встраиваемой вытяжки с видео инструкцией
Особенности монтажа встраиваемой вытяжки
Установка встраиваемой вытяжки своими руками вполне возможна, хотя и имеет свои особенности. Здесь так же нужно правильно рассчитать высоту над плитой, но основной нюанс заключается в том, как крепится устройство.
Встраиваемую модель на кухне не нужно вешать к стене – она фиксируется в кухонной мебели, в шкафчике со специально выполненной скрытой полостью. Кстати, таким же образом можно подключить и рециркуляционные вытяжки – их мощности будет вполне достаточно для небольших кухонных помещений.
После того, как техника полностью подключена, проверяется ее работоспособность. Завершающий этап – установка защитного кожуха, скрывающего воздуховоды. После этого можно наслаждаться чистым воздухом.
Вытяжка на кухню — на что нужно обратить внимание при покупке
Каких размеров должна быть вытяжка для кухни?
Ремонтируем кухонную вытяжку самостоятельно
Сам себе мастер – устанавливаем духовой шкаф
Встраиваемый холодильник – нюансы выбора и установки
Как встроить обычный холодильник в гарнитур
