Замена полотенцесушителя в ванной комнате: подключение и монтаж

Специфика монтажа полотенцесушителя

Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.

При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.

Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол

Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.

Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими  сальниками. Модели допускается нагружать до 5 кг

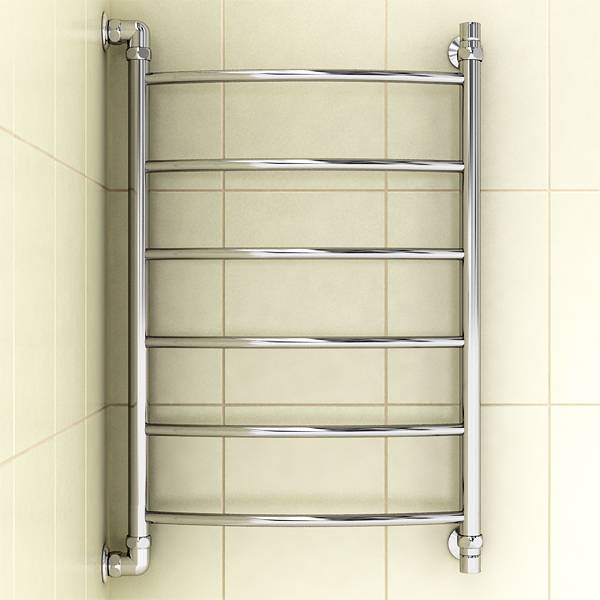

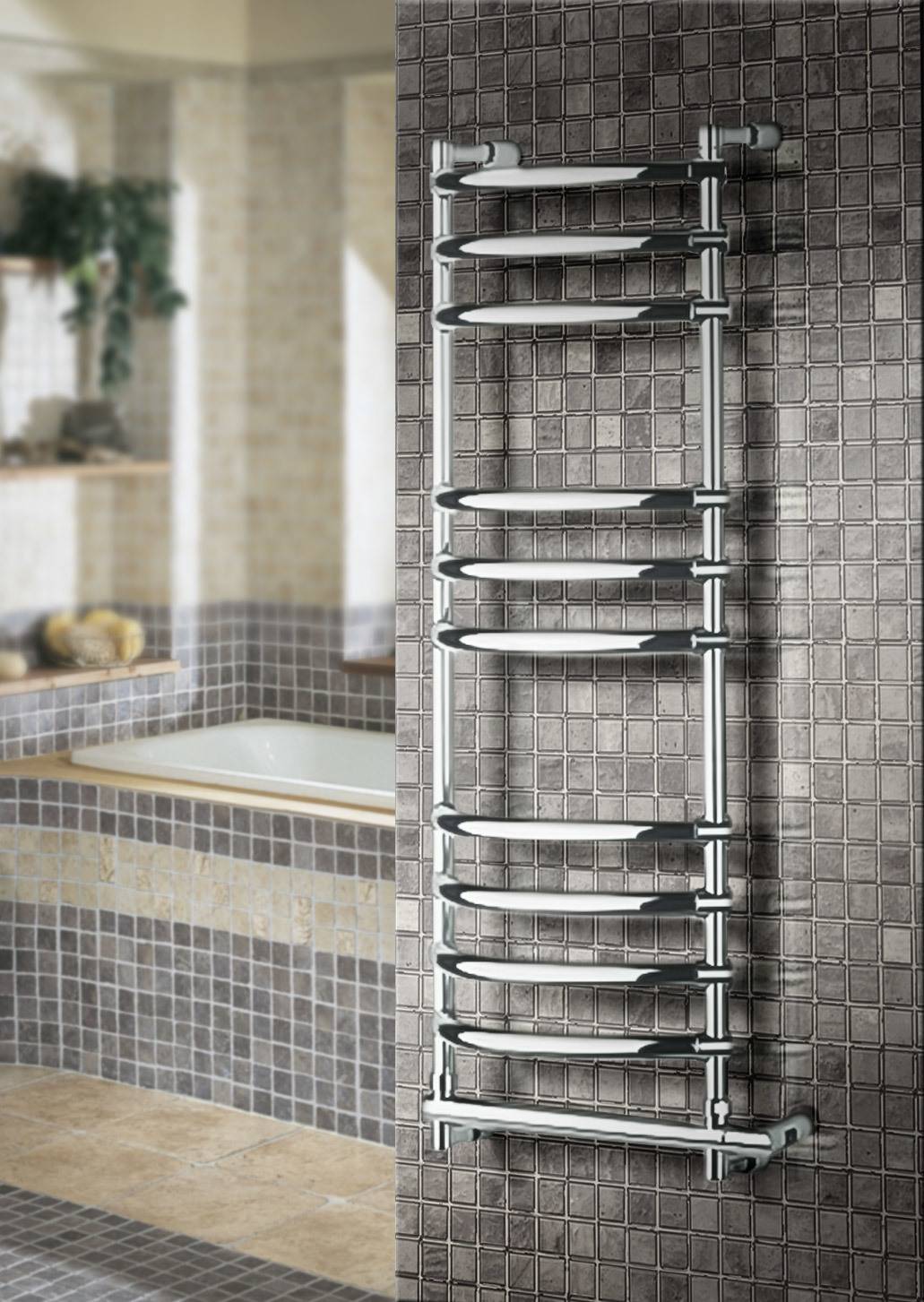

Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.

При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.

Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.

Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.

С особенностями подключения ПС к системам ГВС ознакомит подборка фото:

Галерея изображений

Полотенцесушители, подключаемые к стоякам централизованных сетей горячего водоснабжения, используются как приборы для сушки белья и обогреватели ванных комнат Изготавливают их из бесшовных стальных труб в виде лестниц с перекладинами или выполненных в форме змеевика конструкций Приборы изготавливают из материалов, устойчивых к стандартным для ванных и душевых условиям эксплуатации. Внешнее покрытие защищает трубы от ржавления Приборы-полотенцесушители, выпускаемые для подключения к стоякам ГВС, могут использоваться в качестве радиаторных типов, допускаются к подключению в контуры отопления.

Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.

Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.

Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.

Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают

Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.

Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.

Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас

Подготовительный этап

Замена полотенцесушителя предполагает, помимо приобретения инструментов и материалов, провести ряд небольших подготовительных работ (перед непосредственным демонтажем уже отработавшей свой ресурс установки, дабы затем надежно и легко произвести монтаж новой конструкции):

  1. Оформить или пробить все необходимые под новую установку канавки (штробы), т.к. этот процесс обычно занимает не малое количество времени, а выполненный заблаговременно − значительно ускорит впоследствии основные монтажные работы.

  2. Раздробить или расширить участок стенки (либо бетонной плиты) около пристенных труб, входящих в нее. Это нужно чаще всего для того, чтобы затем беспрепятственно вварить или нарезать резьбу для соединения металла с пластиком посредством переходных соединительных фитингов.

  3. Сделать герметизацию в местах соединений шаровых кранов с полотенцесушителем, а также переходных муфт (с пластика на металл) с удлинителями.
  4. Тщательно и очень внимательно упаковать металлические резьбовые соединения, чтобы впоследствии не пришлось производить их перепаковку, которая потребует повторного слива воды из магистрали.

Самостоятельный перенос конструкции, предназначенной для сушки полотенец, на отдаленное расстояние запрещен, потому что это влечет за собой снижение напора жидкости в отопительной системе дома, а полотенцесушитель будет хуже работать, т.е. обогревать помещение. Получить же разрешение в письменном виде можно в ЖЭКе после утвержденной вашей сметы.

Перед началом всех основных работ по демонтажу и монтажу конструкции нужно обязательно слить воду в стояке посредством уведомительного письменного запроса-заявления об отключении системы подачи горячей воды в ЖЭК, который, в свою очередь, должен будет направить к вам на выполнение всех законных действий своего специалиста. Как правило, процедура замены полотенцесушителя платная и осуществляется только после завершения отопительного сезона.

Демонтаж старого полотенцесушителя, монтаж байпаса и кранов

Непосредственные сантехнические работы по установке «полотенчика» начинаются с демонтажа старой конструкции, в большинстве случаев представляющую собой U- или M-образную трубу, которая принадлежит к основному стояку и имеет общий с ним диаметр. При своей простоте и дешевизне, подобный полотенцесушитель не отличается привлекательным внешним видом.

Пример полотенцесушителя старого образца, установленный еще при строительстве дома

Процесс его демонтажа выглядит следующим образом.

Шаг 1. Для начала отключите подачу горячей воды в стояке. Для этого обратитесь в ЖЭК или товарищество, обслуживающее ваш дом, подайте соответствующее заявление и, если надо, внесите плату за оказание услуги. Сантехник, пришедший по вашему вызову, произведет временное перекрытие стояка.

Шаг 2. Проверьте, отключена ли подача горячей воды. Для этого необходимо открыть соответствующий кран на раковине или ванной.

Шаг 3. Если старый полотенцесушитель соединен со стояком резьбовым соединением – открутите его сантехническим ключом.

Шаг 4. Демонтаж старого полотенцесушителя с помощью сантехнического ключа является большим везением – чаще всего «полотенчик» приварен к стояку либо резьбовые соединения за множество лет «прикипели». В таком случае используйте болгарку. В процессе работы с ней не срежьте лишнего – оставшейся части трубы должно хватить для нарезания резьбы под будущие фитинги.

Шаг 5. После обрезки или откручивания от стояка «полотенчик» снимите со своих крепежей к стене и уберите куда-нибудь подальше. Следующий этап работ – создание байпаса, монтаж кранов и подводов к будущему полотенцесушителю.

Демонтированный полотенцесушитель

Байпас (или в переводе «обход») – это участок трубы между отводами на полотенцесушителе, дающий воде в стояке возможность идти «мимо» полотенцесушителя в тех случаях, когда тот перекрыт. Его наличие решает сразу несколько задач.

  1. Байпас позволяет смонтировать на входе и выходе из полотенцесушителя вентили для регулирования температуры. Кроме того, с его помощью можно полностью перекрыть подачу воды в «полотенчик» без отключения стояка, что особенно удобно в случае ремонта или замены подобного оборудования.
  2. Байпас разделяет потоки горячей воды в стояке – один идет в полотенцесушитель, а второй дальше, к соседям, сохраняя при этом свою температуру без изменений.
  3. Обход на полотенцесушителе обеспечивает нормальную циркуляцию горячей воды в стояке по всей своей высоте.

Примеры различных схем установки байпасов между отводами представлены на изображениях ниже.

Классический пример, подходящий для большинства квартир – на отводах ранее демонтированного полотенцесушителя нарезана резьба, на нее, в свою очередь установлены два тройника. Между ними – короткая труба, которая и является байпасом. Далее – два крана для перекрытия потока воды в полотенцесушитель. Подобные байпасы, установленные в стороне от стояка, называются смещенными

В данном примере смещенный байпас соединяется с отводами полотенцесушителя при помощи сварки

В данном случае вы наблюдаете прямой байпас, не смещенный в сторону от стояка. В его трубах сверху и снизу нарезаны резьбы и смонтированы краны. Затем установлен сам полотенцесушитель

То же самое, что и на предыдущей картинке – прямой байпас, созданный при помощи врезки тройников в стояк. Но при этом сам обход и отводы собраны из пластиковых труб

Термограмма, иллюстрирующая температуру воды внутри полотенцесушителя при прямом байпасе с диаметром, равным таковому у стояка

Нередко в Интернете можно встретить такие схемы и фотографии, где байпас снабжен краном-задвижкой. Наличие этого крана – еще один предмет спора среди сантехников. С точки зрения строительных норм, самовольный монтаж в стояке (а в таком случае байпас формально считается им) подобных устройств, не предусмотренных проектом, является грубейшим нарушением. Кроме того, установка крана на обходе снижает напор и температуру горячей воды в следующих квартирах. Потому его наличие может быть предметом претензий к вам со стороны управляющей компании или соседей.

Байпас снабжен краном-задвижкой

Виды подключения

Во‑первых, следует определиться с тем, в какую систему включать устройство:

  • Подключение полотенцесушителя к системе отопления. Традиционный способ и единственный там, где отсутствуют сети горячей воды. Недостаток его в том, что отопительная система работает только в зимнее время года. Достоинство — в трубопроводе отопления циркуляция воды осуществляется принудительно и полотенцесушитель во все время отопительного сезона будет горячим, выполняя функцию дополнительной батареи.
  • Подключение водяного полотенцесушителя к системе горячего водоснабжения. Такие системы также подвержены отключениям, но на более короткий срок. Кроме того, недостаток этого способа в том, что агрегат будет нагреваться только во время расхода горячей воды, остывая ночью, даже при прямом включении в стояк. В малоквартирных же домах либо частных эта проблема стоит еще острее.

Схема установки и подключения полотенцесушителя к стояку горячей воды в ванной выглядит так:

Как уже было отмечено, оптимальным решением многих проблем является применение комбинированных устройств, работающих от электросети при отсутствии горячей воды в системе.

После выбора трубопроводной сети для нашего устройства, следующим встает вопрос о способе его включения в нее:

  • Прямая врезка в стояк. Если ванная комната уже была оборудована полотенцесушителем, то он подключен к отопительной трубе именно таким способом. Заменяя его новым, можно, не мудрствуя лукаво, использовать тот же тип подсоединения. Также можно врезать напрямую новое устройство и в стояк горячей воды.
  • Включение в квартирный трубопровод. Достоинство этого способа в том, что при проведении работ не требуется перекрывать весь стояк, но он больше годится для системы отопления. Указанная выше проблема с трубопроводом горячей воды дополнительно усугубится: прибор будет нагреваться только при мытье посуды, принятии душа или ванны.

С перемычкой-байпасом

Полотенцесушители в старых домах, как уже сказано, являлись непосредственной частью трубы отопления. Такое соединение создает проблемы в случае аварии или ремонта и не дает возможности отключить прибор при ненадобности в нем. Потому самым разумным при монтаже нового устройства будет врезка параллельно ему в стояк перемычки‑байпаса и запорных вентилей, к котором оно и присоединяется. Это полезное дополнение трубопровода следует обязательно предусмотреть на схеме подключения.

Типичные ошибки

Основная и недопустимая ошибка — отсутствие байпаса, или установка на нем шарового крана.

Если его перекрыть, горячая вода перестанет поступать в другие квартиры, расположенные дальше по стояку.

Другая ошибка — чрезмерное заужение байпаса. Как правило, сантехники мотивируют свои действия тем, что разницы нет — вода же все равно проходит через ПС и возвращается в стояк.

Однако, если прибор перекрыт, напор воды у других абонентов резко снижается. В системах МКД разница между нормативным и изменившимся давлением становится критической.

Кроме этого, часто делают отводы от стояка, имеющие горбы, массу изогнутых участков, фитингов. Все эти элементы создают возможность образования воздушных пузырей, прекращающих циркуляцию.

Исправление этих ошибок без полной переделки подключения невозможно.

Оптимальный вариант — продумать процесс монтажа заранее и не допускать никаких ошибок.

Подключение питания

Комплектация прибора предусматривает следующие элементы:

  1. кабель питания с соответствующими выводами для подключения;
  2. система регулирования тока и жидкого теплоносителя (регулятор мощности с термостатом);
  3. коммутатор на корпусе агрегата для подключения кабеля заданного сечения

В любом случае, к устройству обязательно должна идти инструкция, не позволяющая ошибиться. Поскольку речь идет о напряжении и влажном помещении, то инстинкт самосохранения должен быть на первом месте.

Как было сказано уже ранее, влагостойкие розетки размещаются на третьем зональном участке, во избежание попадания губительных брызг. Кроме того, должно проводиться заземление, а линия питания защищаться с помощью устройства защитной блокировки. Если же было принято решение использовать розетку за пределами помещения, то, скорее всего, понадобится снова использовать бур со сверлом, чтобы появилась возможность проведения кабеля. Впоследствии отверстие герметично заделывается.

При подключении электрического или комбинированного полотенцесушителя важно тщательно изучить инструкцию

Чтобы подключить устройство на отдельную линию, из распределительного щитка к нему подводится провод, который затем скрывается в ПВХ-коробе. Быстрее всего с такими работами справляется бывалый электрик. Если же владельцу хочется доказать себе, что он тоже может — то ему следует тщательно проверить состояние проводки.

Как правильно установить полотенцесушитель в ванной: типы подключений водяных конструкций

Вполне логично, что для того, чтобы разобраться, как установить полотенцесушитель в ванной самостоятельно, нужно сперва понять, какими же они могут быть, а современный рынок действительно предлагает множество моделей подобных конструкций от различных производителей, от широко известных на весь мир, до кустарных, склепанных соседом на колене в подвале ближайшей развалюхи, брать которые, все же не стоит.

Также абсолютно понятно, что в наличии должно иметься две трубы: по одной вода будет поступать внутрь сушки, а по другой утекать в глубины бесконечной канализационной системы. Может существовать всего четыре основные схемы подключения приспособления:

  1. Нижняя система запитывания, когда подвод воды осуществляется снизу. При таком варианте, горячая вода поднимается вверх под давлением в водопроводе и отводится уже из верхней части.
  2. Диагональная установка полотенцесушителя, схема которой предполагает наличие четырех входов-выходов приспособления.
  3. Также может быть боковая система подключения, которая также подразумевает четырехточечный полотенцесушитель.
  4. Простая схема подключения сушилки для полотенец, который имеет всего один вход и выход для горячей воды.

Понятно, что именно от типа подачи горячей воды в полотенцесушитель и будут напрямую зависеть особенности его подключения, крепления, а также, вовсе не в немалой мере, также и эффективность работы. К примеру, стоит проверить, к подаче горячей воды или же отоплению подразумевается подключение. Все дело в том, что в неотопительный сезон, к примеру, в прохладные дни осени или же весны, ваша сушка не будет работать, и это нужно учесть. Замена полотенцесушителя в ванной комнате своими руками также не составит труда, если вы уже точно знаете все про его установку и подключении.

Типы крепежа

Существует два способа фиксации полотенцесушителей, которые отличаются практичностью, долговечностью, простотой установки: с помощью кронштейнов и с помощью опор.

Кронштейны

В комплект с полотенцесушителем производитель поставляет нужные кронштейны, выдерживающие массу конструкции. Чаще всего это хромированное крепление полотенцесушителя, имеющее диаметр 25 мм.

Крепежные элементы бывают:

  • разъемные;
  • неразъемные;
  • телескопические.

Кольцо разъемного кронштейна состоит из двух частей. Съемная часть крепиться двумя винтами. Полотенцесушитель просто вставляется в пазы, что значительно упрощает монтаждемонтаж.

Неразъемные крепежи – крепятся на змеевике, а потом вся конструкция фиксируется в нужном положении на стене. Монтаж и демонтаж проводить неудобно, так как всю конструкцию придется держать на весу до полной фиксации.

Телескопические кронштейны имеют выдвижную трубу с фиксирующим кольцом. Они разборные, поэтому устанавливать их можно без посторонней помощи. Телескопические крепежи позволяют уменьшать и увеличивать расстояние от полотенцесушителя до стены в процессе монтажа.

Опоры

Неразъемные крепления, которое редко применяются для установки полотенцесушителей ввиду сложности монтажа. Элементы выдерживают хороший вес, обеспечивают надежную фиксацию. Делаются из нержавеющей стали.

Разновидности полотенцесушилок

По виду теплоносителя сушилки для полотенец классифицируются на:

  1. Водяные. Эти устройства подключаются к стояку горячей воды или отопления. Металлическая труба служит одновременно стойкой для просушиваемых вещей и проводником горячей воды. Преимуществом водяных полотенцесушителей являются минимальные затраты на обогрев, а недостатком — высокий риск затопления при неправильном подсоединении.

  2. Электрические. Они монтируются поблизости от розетки и подключаются к сети. Преимущество устройства заключается в том, что его можно включить в сеть без вмешательства в систему водоснабжения. Главным его недостатком является большое энергопотребление: удельная мощность электрического змеевика на 1 квадратный метр ванной составляет 150-160 Вт, что соответствует 0,6-1 кВт для среднего санузла.

  3. Комбинированные. Они состоят из двух рабочих рамок. Одна из поверхностей нагревается при прохождении горячей воды, а вторая — при разогреве электрического теплоэлемента (ТЭН). Многие комбинированные приборы снабжены поворотной внутренней рамкой.

В зависимости от формы полотенцесушители делятся на следующие типы:

  • скоба (П-образный);

  • змеевик (М-образный);

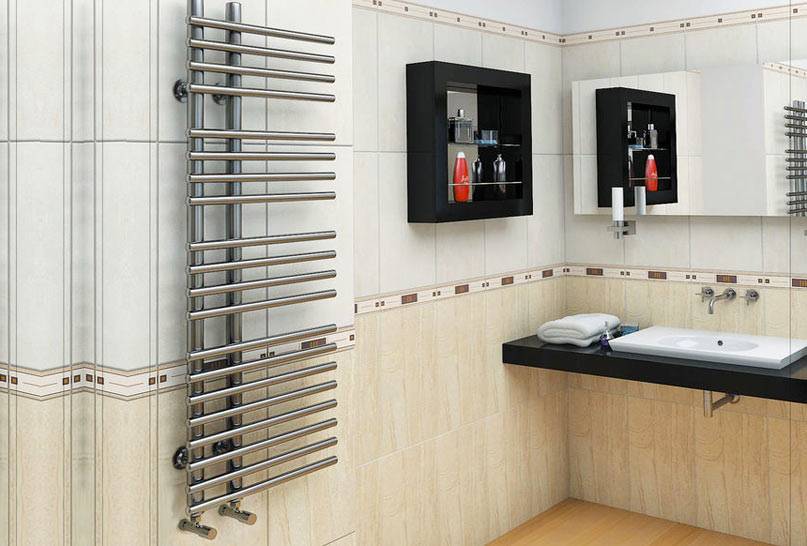

  • «Лесенка»;

  • «Фокстрот» (скоба с внутренним змеевиком);

  • «Модерн» (лесенка со смещенными опорами и перемычками).

Размер и форма прибора подбираются в зависимости от дизайна помещения и объема нагреваемого воздуха. Нагреватели типа «Лесенка», «Фокстрот» и «Модерн» подойдут для просторного санузла, а скобы и змеевики — для ванной небольшой площади.

Сушилка для полотенец может быть изготовлена из латуни, меди, углеродистой или нержавеющей стали. Стальную поверхность защищают хромированием. Тип прибора подбирается в зависимости от дизайна ванной и материала, из которого выполнен стояк.

Рекомендуемые и недопустимые рисунки высечки

Принцип «гравитационного насоса» является краеугольным камнем производительности змеевика. Грамотная вставка обеспечивает естественную циркуляцию и производительность радиатора. Разработка схемы установки на воду полотенцесушитель своими руками по дизайну конкретной модели и расположению стояка в ванной.

Боковое и диагональное соединение

Для большинства устройств оптимальным считается подключение с подводом теплоносителя через верхний выход и нижний выход. Это достигается универсальными подключениями, схемы которых представлены ниже.

Преимущества универсального подключения:

  • производительность не зависит от направления и скорости подачи воды в стояк;
  • после отключения циркуляции спускать воздух не нужно;

Вариант универсальной вставки позволяет размещать полотенцесушитель на любом удобном для установки расстоянии от стояка.

Условия работы схемы:

Нижняя точка подключения находится под патрубком подключения к радиатору, а верхнее подключение, соответственно, находится над верхним коленом. Уклон подводящих труб 2-3 см на метр. Горизонтальное подключение допускается для труб сечением 32 мм, а также при расстоянии до стояка менее 2 м. Подающие шланги: без перегибов и неровностей. В противном случае система в полете и естественное кровообращение прекращается. Оптимальный диаметр подводящих труб: сталь ¾ дюйма, полипропилен армированный 25 мм. Рекомендуется утеплить трубы

Это требование особенно важно при скрытой прокладке пластикового трубопровода

Полнофункциональная боковая / диагональная схема отвода с уменьшенным байпасом. Сантехники прибегают к такой конструкции на ранее установленном приспособлении полотенцесушительесли нет необходимости менять полностью конструктивный поднятый.

Перенос байпаса оправдан, если нужно оставить старые расходные материалы к стояку. При таком способе подключения не рекомендуется использовать узкую перемычку. Главное требование – качественная подача теплоносителя.

Некоторые модели сушилок предназначены для нижнего подключения. Прошивка происходит по трем основным схемам.

Требования к реализации более низкого соединения:

  1. Нижняя ветвь должна располагаться внизу полотенцесушитель.
  2. Подводящие трубы рекомендуется изолировать.
  3. Верхний выход стояка при использовании смещенного или узкого байпаса расположен ниже точки подключения к прибору.

Оптимальный уклон – около 2 см на метр трубы. Выполнение этого условия гарантирует независимость контура от направления потока воды.

Возможные варианты жесткой ссылки

При боковом подключении допускаются некоторые отклонения от рекомендуемых типовых схем.

Основные условия врезки остаются неизменными. Разница в точках подключения полотенцесушитель со стояком, а также при наличии вертикальных участков на входе и выходе из устройства.

Альтернативный боковой вырез показан ниже. Начальство полотенцесушитель расположен над верхним выходом. После отключения воды вам нужно будет удалить воздух из змеевика.

Несколько измененный может быть нижняя вставка. Необходимость размещения труб от стояка на минимальном расстоянии от пола заставляет увеличивать оба подъема труб. При соблюдении всех требований нижнего подключения система работает без перебоев.

Неправильные схемы подключения

Неопытные мастера иногда не придерживаются рекомендованных схем. В результате сушка остается прохладной с непрерывной подачей горячей воды. Примеры возможных упущений приведены ниже.

В обеих версиях устройство расположено ниже нижнего выхода стойки. Стекающая охлаждающая жидкость остывает и застревает. Вода не отбрасывается, так как сверху есть напор потока теплоносителя.

В образовавшейся «горбочке» скапливается воздух. Со временем засорение воздуха нарушает циркуляцию в радиаторе и полотенцесушитель холодно.

Представленный ниже вариант сочетает в себе сразу две ошибки. Схема явно не работает.
