Монтаж точечных светильников в потолок: планирование, подключение, закрепление

Преимущества и недостатки

Как и у любых других изделий, осветительных устройств, трековые светильники имеют определенные достоинства. Вот несколько основных:

• Относительная простота и высокая скорость монтажа.
• Возможность быстро заменить светильник (при необходимости) или изменить его месторасположение.
• При необходимости – обеспечение независимого подключения к разным электрическим группам.
• Возможность организации нестандартного, высокоэффективного, легко регулируемого светового потока.

Есть ли недостатки у данной системы? Возможно, но мы можем указать лишь один, относительный: стоимость треков пока еще достаточно высокая.

Схемы размещения точечных светильников

Рассмотрим конкретные схемы широко применяющееся на практике.

Данные схемы №1,2 с минимальным количеством точек и люстрой по центру, пригодны для относительно небольших помещений.

Например, если у вас не угловой кухонный гарнитур, который выстроен вдоль единственной стенки, то выбирайте схему №2.

Схема №4 выравнивает освещенность. Она также может применяться для кухни, но только уже с угловым расположением шкафчиков.

Еще с помощью нее, удобно подсвечивать любые отдельные зоны в комнатах – обеденную на кухне или зону отдыха в зале.

1 of 3

Не думайте, что без люстры резко уменьшается количество вариантов. Тут тоже есть место фантазии.

Главное что нужно сделать в этом случае – разделить потолок на группы освещенности, и тем самым создать различную степень освещения в одной и той же комнате.

Вот несколько вариантов. Каждая отдельная группа на них отличается по цвету.

К примеру, возьмем рабочий кабинет. Здесь одни из самых жестких норм по уровню освещенности. Однако это не говорит о том, что потолок нужно равномерно и обильно застилать спотами.

Выделите две зоны:

зона отдыха

рабочий стол

В первой, где обычно стоит диванчик или кресло, не надо много света. Сделайте его более мягким и не столь ярким.

А вот там где стол, максимально насытьте потолок точечными спотами, так чтобы можно было работать даже без настольной лампы.

Выбор провода для электропроводки точечных светильников

Для прокладки электропроводки питания четырех выбранных светильников суммарной мощностью 22 Вт подойдет любой электропровод, в двойной изоляции, предназначенный для прокладки электропроводки. Лучше всего подходит медный многожильный двойной соединительный провод, например типа ПВС 2×0,75. О сечении жил провода можно не задумываться, так как максимальный ток не будет превышать 0,1 А.

При использовании в потолочных светильниках галогеновых ламп на 12 В сечение провода нужно обязательно рассчитать. Одна такая лампочка мощностью 60 Вт потребляет ток 5 А. А если для освещения понадобится десять лампочек, то ток потребления составит 50 А.

Что такое точечный светильник

Содержание материала

Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:

• корпус;
• провода;
• патрон (может быть электрическим);
• фиксаторы (2 шт.).

Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.

Цены на точечные светильники

точечные светильники

Устройство и выбор точечных светильников

Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.

Таблица. Соответствие светодиодных лам и ламп накаливания.

Светодиодные лампы, Вт	Соответствие лампе накаливания, Вт
1,8	10
3	30-40
4	35-40
4,2	45
5	50-55
5,4	55
6	55-65
7	65-75
8	70-80
9,5	80-90
10	70-80
12	90-100
14	140-150

Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.

При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно

Правила и советы

Перед установкой точечных светильников желательно ознакомиться с основными советами и правилами, наработанными специалистами по монтажу:

• Если вы хотите регулировать мощность светового потока, то перед установкой спотов нужно выбрать диммируемые светодиодные лампы и такой же выключатель.
• Ни в коем разе не используйте скрутки для электрического соединения, это крайне опасный вариант.
• При наличии в непосредственной близости к точечному светильнику натяжных потолков внимательно выбирайте мощность лампочки, так как пленка может деформироваться.
• В случае установки галогенных ламп в точечный светильник, не касайтесь голыми пальцами колбы – это сокращает срок службы.
• Если нужно запитать точечные светильники от низкого напряжения, то их подключают через блок питания или трансформатор. Мощность трансформатора или блока подбираются в зависимости от мощности ламп.
• В случае, когда монтаж точечного устройства требует особой аккуратности, пружины крепления стягивают проволокой, которую после установки перекусывают.

Схема электропроводки над натяжным потолком для точечных светильников

Обычно практикуются две схемы включения точечных светильников и, соответственно, два вида разводки – параллельная и звезда. Параллельная схема разводки электропроводки над натяжным потолком также именуется шлейфом и предусматривает параллельную стыковку всех светильников, с соединениями проводников в самом светильнике или рядом с ним.

Схема «звезда» представляет собой соединение проводников в одной точке, а прокладку до каждого светильника выполняют отдельным кабелем.

Выбор схемы включения электропроводки по идее должен базироваться на удобстве разводки и обслуживании всей схемы. Но при работе с точечными светильниками есть своя особенность – разное рабочее напряжение будущих светильников – 12 В или 220 В. Как известно, по закону Ома, при одинаковой мощности, напряжение и ток обратно пропорциональны. Говоря простым языком, маленький ток и большое напряжение в одном случае или большой ток и маленькое напряжение в другом.

Выбор провода для электропроводки над натяжным потолком

Перед тем, как покупать кабель для электропроводки за натяжным потолком нужно рассчитать нужное сечение проводников, которое напрямую зависит от количества и мощности устанавливаемых светильников. Например, мы планируем в одной комнате установить натяжной потолок с люстрой и подсветкой по периметру из восьми светильников. Обычно точечный встраиваемый светильник на натяжных потолках имеет мощность 35-50 Вт. Значит, суммарная максимально возможная мощность схемы из восьми светильников равна 400 Ватт.

Рассмотрим параллельную схему включения электропроводки. Если будут использоваться лампы под напряжение 220 В, то получим суммарный ток 400 Ватт/220В =1,8181 А. Значит, сечение провода для такой гирлянды должно быть примерно в 10 раз меньше – не менее 0,1818 кв. мм. При использовании 12-ти вольтовых ламп – получаем ток 400 Ватт/12В = 33,3333 А и соответственно сечение 3,33 кв. мм!

Но никто не прокладывает такой мощный кабель, обычно для осветительной проводки используют провод сечением 1,5 мм. Длительно допустимый ток из ПУЭ для медного проводника сечением 1,5 мм2 – 19А. Чтобы исправить положение нужно тонким кабелем доставить 220 В от осветительной коробки под потолок до трансформатора или, лучше, двух трансформаторов. А уже от каждого трансформатора толстым проводом по потолку соединять 12-ти вольтовые светильники. Также можно выполнить разводку под рабочее напряжение 220 В и малый ток, а на каждый светильник установить свой маломощный мини-трансформатор.

Рассмотрим схему соединения «звездой» в два этапа: от монтажной коробки до места соединения в «звезду», и от места соединения до каждого светильника.

Для напряжение 220В участок «коробка-звезда» имеет ток 400 Вт/ 220 В = 1,8181 А. Участок каждого из восьми светильников «звезда-светильник» работает при токе 50Вт / 220В = 0,2273 А. По результатам расчёта, на основе участка с максимальным током, сечение проводов должно быть более 0,18 кв. мм. Из стандартного ряда выпускаемых кабелей, двойным запасом, теоретически подходит провод сечением 0,5…0,75 кв. мм.

Для напряжения 12В участок «коробка-звезда» ток 400Вт / 12В = 33,33. Участок «звезда-светильник» работает при токе 50Вт / 12В = 4,1667 А, что как раз равно восьмой части общего тока. Для восьми участков «звезда-светильник» подойдёт кабель сечением не менее 0,5 кв.мм. Но что делать с участком «коробка-звезда»? Строго говоря, в осветительной коробке присутствует напряжение 220В. Лишь после трансформатора мы имеем дело с 12В и мощным током. Решение находится на поверхности: довести тонким проводом 220В от коробки до трансформатора под потолком, а после него, из места соединения, разводить 12В толстыми проводами до каждого светильника. А можно, аналогично параллельному соединению, всё развести тонким проводом под 220В, а уже на каждый светильник установить мини-трансформатор или использовать светильник со встроенным трансформатором.

Из всего вышесказанного следует однозначный вывод. Перед тем как браться за разводку электропроводки над натяжным потолком, необходимо точно знать какие светильники будут использованы. Рассмотренный случай несколько гипертрофирован и служит иллюстрацией проблемы, с которой можно столкнуться при проектировании электропроводки для точечных светильников.

Для осветительной электропроводки в подавляющем большинстве случаев используется кабель с сечением жил 1,5 кв. мм типа ВВГнг или многожильный провод суммарным сечением 0,75 кв. мм. типа ПВС. Если вы располагаете этими двумя инструментами, то сможете оценить токовую загрузку схемы и определить место, где нужно поставить один или несколько трансформаторов.

Что такое точечный светильник

Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:

• корпус;
• провода;
• патрон (может быть электрическим);
• фиксаторы (2 шт.).

Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.

Цены на точечные светильники

точечные светильники

Устройство и выбор точечных светильников

Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.

Таблица. Соответствие светодиодных лам и ламп накаливания.

Светодиодные лампы, Вт	Соответствие лампе накаливания, Вт
1,8	10
3	30-40
4	35-40
4,2	45
5	50-55
5,4	55
6	55-65
7	65-75
8	70-80
9,5	80-90
10	70-80
12	90-100
14	140-150

Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.

При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно

Как рассчитать трансформатор

Трансформатор – устройство которое трансформирует напряжение 220В на напряжение 12В. Если вы будете использовать 12 вольтовые лампочки, не забудьте установить понижающий трансформатор.

Выбираем его по мощности. Для расчета мощность устанавливаемых лампочек умножаем на их количество и прибавляем 20% — запас мощности.

Различают индукционные и электронные трансформаторы. Индукционные — более дешевый вариант, хотя более надежный. Электронные более дорогие, но зато они легче по весу. Провод, ведущий до трансформатора должен быть менее двух метров, чтобы избежать потери мощности.

Сколько ламп подбирать на комнату? Рассчитываем исходя из того, что на один квадратный метр нужна освещенность не менее чем в 20 ватт.

Делаем подвесной потолок с подсветкой своими руками

Перед тем, как подключить подсветку к натяжному потолку, вы должны подобрать место крепления светильников

Примите во внимание, что установка такой конструкции предусматривает изготовление короба из гипсокартона. Однако, можно осуществить подключение освещения без применения короба

При изготовлении короба из гипсокартона примите во внимание некоторые нюансы:

1. Высота такой конструкции должна быть не более 20 сантиметров по отношению к потолочному перекрытию.
2. Нижнюю грань короба нужно в обязательном порядке выдвинуть вперед на 7-9 сантиметров.
3. Светодиодную подсветку нужно установить на дно ниши.

Алгоритм установки подсветки на потолок без применения короба:

• Отметьте место крепления.
• Проведите линию по всему периметру полотна.
• Прикрепите светодиодные ленты при помощи клеевого раствора.
• Если у вас побелена поверхность натяжного полотна, то прикрепите к их основанию металлические уголки.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Монтаж с помощью потолочного крюка

Обычно крюк для закрепления осветительных приборов монтируется еще при строительных работах. В этом случае, перед тем как повесить люстру на потолок, необходимо проверить его на прочность.

Монтажный крюк

Для проверки, на некоторое время к установленному крюку подвешивают груз, соответствующий весу или немного тяжелее люстры. В случае если закрепленный груз не сместился, можно спокойно вешать люстру на место. Если крепежный крюк сместился, а тем более выпал, то можно самостоятельно провести монтажные работы.

Испытание крюка весом люстры

Для этого необходимо:

• перфоратором проделывают нужное отверстие (если его еще не было);
• в него вставляют правильно подобранный металлический анкер или складной пружинный дюбель с кольцом. Он должен плотно прилегать к внутренней поверхности просверленного отверстия;
• в деревянный потолок достаточно вкрутить прочный крюк-саморез.

Почитайте:   Подсветка потолков своими руками

Это наиболее простой метод, описывающий как прикрепить люстру к потолку.

Схематичное крепление держащего элемента

В случае если потолок отделан гипсокартоном или установлено натяжное полотно, работы по крепежу люстры на крюк могут усложниться.

Гипсокартонные листы довольно прочные, поэтому крепление небольшого светильника можно осуществить прямо на сам материал, но стоит учесть небольшие нюансы:

масса прикрепленного осветительного прибора не должна превышать 6 кг;
стоит обратить внимание на то, что при замене ламп можно повредить листы или случайно задеть рукой низко висящий светильник.

В случае если этого не было сделано, то можно подвесить люстру на пружинный дюбель или специальную бабочку, установленные в просверленное отверстие. Дюбель будет необходимо подкрутить специальной гайкой, а распорку-бабочку подтянуть саморезом до щелчка. Весь крепеж должен быть укомплектован шпилькой или крюком, на который закрепляется люстра.

Один из вариантов крепления люстры, если потолок из гипсокартона

При установке натяжного потолка необходимо заранее позаботиться о том, как закрепить светильник. Нужно помнить, что натянутое полотно не может служить крепящейся основой для люстры. Монтируя натяжной потолок, рабочие, прежде чем вырезать отверстие для прикрепления светильника, заранее приклеивают термокольцо. Если этого не сделать, то повесить люстру к потолку будет невозможно, так как натянутое полотно будет рваться. Через вырезанное отверстие выводятся соединительные провода.

При таком варианте сначала нужно подвесить люстру на крюк, а затем присоединить электрические провода, после чего место крепления прикрывается декоративным колпаком светильника.

Схема крепления при натяжном потолке

Изготовление закладной для светильника

Для начала подготавливаете закладную. Для установки светильников в натяжной потолок существуют уже готовые закладные платформы. Они бывают:

универсальные

под конкретный диаметр

Если у вас универсальная, то вырезаете в ней отверстие, согласно диаметра светильника.

После этого, обязательно еще внизу примеряете к ней корпус, чтобы затем после натяжки потолка не возникало неожиданных проблем.

Далее выверяете наибольшее расстояние от базового (основного) потолка до нижнего уровня профиля. Это необходимо, чтобы отрезать перфоленту нужного размера.

замер расстояния от базового потолка
замер расстояния на платформе

Затем выгибаете эту самую ленту, придавая ей П-образную форму (размер зависит от диаметра вашего светильника):

После чего, ее нужно закрепить при помощи так называемых ”клопов” на закладной. “Клопы” – это мини саморезы 3,5*11мм

Если в конструкции светильника не предусмотрен такой крепеж саморезами, то просто пропускайте ленту в специальных прорезях под закладную и загибайте на требуемой высоте.

Вместо ленты можно использовать регулируемую стойку.

Она конечно более жесткая по конструкции, но не настолько универсальная.

Некоторые от ленты отрезают небольшой кусочек длиной в 3 отверстия и загнув его, создают дополнительное крепление для питающего провода.

Делать так нельзя. Можете легко повредить оболочку кабеля. Уж лучше воспользоваться для этой цели пластиковым хомутиком.

После сборки, остается закрепить всю конструкцию закладной к базовому потолку.

Пробуриваете перфоратором отверстие в заранее размеченных местах и с помощью дюбель гвоздей прикручиваете закладную к потолку.

Монтаж потолочных светодиодных светильников

Приборы точечного освещения устанавливают одновременно с монтажом потолочной конструкции. Зазор между новым и базовым потолком должен превышать на 1-1,5 см высоту корпуса светильника. Таким образом, будет обеспечена необходимая для работы этих приборов вентиляция.

Схема подключения точечных светильников 220 В

Схема подключения точечных светильников 12 В с индивидуальными трансформаторами

Схема подключения точечных светильников 220 В к одноклавишному выключателю

Схема подключения точечных светильников 220В к двухклавишному выключателю

Если монтируют пластиковый или гипсокартонный потолок, отверстия под светильники высверливают перед установкой пластиковых панелей или полотен ГКЛ. Для формирования проемов используют коронку определенного диаметра. Некоторые производители указывают требуемый размер отверстия на упаковке. Обычно он составляет 60-70 мм.

Коронка для отверстий под светильники в потолке. Коронка для гипсокартона

Далее нужно последовательно выполнить несколько действий:

• подсоединить провода к клеммам светильника;
• завести провода в отверстие в потолке и каким-либо способом зафиксировать светильник в подвешенном состоянии;
• далее пальцами свести вместе обе пружины, расположенные на корпусе светильника;
• не отпуская пружин, завести корпус светильника в отверстие на потолке;
• отпустить пружины.

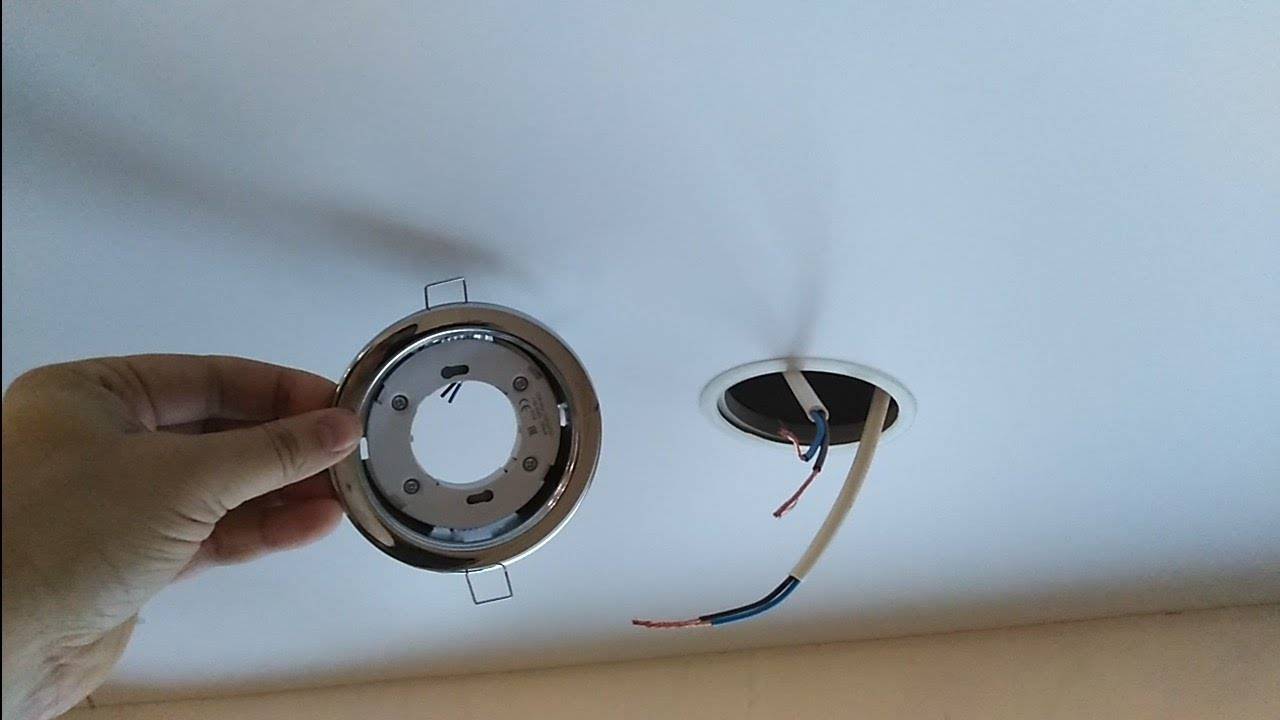

Установка светильника в подвесной потолок

Цены на натяжной потолок

натяжной потолок

Установка точечных светильников в гипсокартон

При монтаже натяжного потолка установка встраиваемых светильников имеет свои нюансы. Так как неправильно вырезанные на пленке отверстия уже не замаскировать, необходимо знать правильную последовательность работ.

Схема установки встраиваемого светодиодного светильника в натяжной потолок

Шаг 1. Разрабатывают схему установки светильников.

Схемы расположения светильников

Варианты расположения светильников и люстры

Шаг 2. На поверхности базового потолка отмечают точки крепления приборов освещения.

Разметка под светильники

Шаг 3. К местам расположения приборов подводят электрокабель. По завершении монтажа проводку проверяют на работоспособность.

Расположение светильников двумя овалами

Как начертить овал

Расположение светильников двумя волнами

Шаг 4. Монтируют крепежные элементы для установки и выравнивания светильников в одной плоскости. Чаще всего к базовому потолку крепят подвесы, которые используют при монтаже гипсокартонных потолков. С помощью этих металлических пластин фиксируют в нужном положении специальные закладные под светильники.

Платформа для монтажа точечного светильника

Монтаж встраиваемых потолочных светильников с помощью подвесов

Шаг 5. Монтируют натяжной потолок.

Базовые шаги монтажа натяжного потолка

Шаг 6. В местах установки светильников приклеивают на пленку термокольцо, соответствующее диаметру закладной. Можно использовать суперклей. Термокольцо необходимо для ограничения механического воздействия на материал натяжного потолка.

Термокольца для натяжных потолков

Шаг 7. Острым ножом вырезают пленку внутри кольца.

Внутри термокольца вырезается отверстие

Шаг 8. Выводят наружу провода электропроводки.

Проводку нужно вывести наружу

Шаг 9. Подключают прибор к проводке, используя клеммы.

Разумеется, светильники подключаются при обесточенной проводке

Шаг 10. Устанавливают светильник в потолок.

Установка светильников в натяжной потолок

Встраиваемые светодиодные потолочные светильники позволяют эффективно решить вопрос основного и дополнительного освещения. Но для долговременной и безопасной эксплуатации нужно знать правила выбора и монтажа этих приборов.

Как сформировать отверстия?

Многие пользователи интересуются, как сделать отверстие правильной формы для каждого осветительного прибора. Учитывайте, что если место размещения приходится на стык, лучше перенести его на середину полосы.

Воспользуйтесь коронкой по дереву, чтобы просверлить отверстия. Кстати, именно это приспособление используется, если нужно сформировать углубление для розетки. Диаметр подбираем согласно размерам. Он делается меньше внешнего диаметра осветительного аксессуара (лицевая часть) на 3-4 мм. В большинстве случаев, размер отверстия, куда будет устанавливаться диодный светильник, составляет 60 или 75 мм.

Монтажточечного и светодиодного освещения

Схема подключения точечных потолочных светильников так же не представляет особых сложностей. При установке соблюдайте расстояние (минимум 10 см) между базовым и подвесным потолочным покрытием.

Правильный монтаж осветительных приборов закроет все соединения проводки. Не будут видны корпуса.

Для точечных потолочных приборов необходимо определённое напряжение. Для этого используется несколько трансформаторов, которые понижают напряжение и не влияют на потолочное полотно.

Подключение:

• простой монтаж — подключается на один провод несколько лампочек, идущих отдельно. Чтобы исключить перегорание лампочек, позаботьтесь о выпрямителях в цепи;
• ещё вариант. От распределительного короба идёт подключение по отдельному проводу к каждой лампочке. В этом случае выпрямитель не понадобится.

Подключение светодиодных потолочных светильников не требует особых навыков. Установку не сложно выполнить самостоятельно.

Светодиодные осветительные потолочные приборы отличаются от других вариантов тем, что светодиоды вмонтированы прямо в корпус светильника. Если лампочка перестала работать, то заменить её не получится — нужна полная замена вышедшего из строя светильника.

Чтобы подключить светодиодные светильники на потолке, нужно рассчитать их количество и определить место на потолке. На схеме должно быть как соединить лампочки в подвесном потолке. Выбирайте лампочки с учётом мощности.

Подключение светодиодов нельзя назвать лёгким. Как выполнять:

1. в подвесном полотне сделать отверстия для разъёмов светодиодов;
2. после подключения проводов, закрепите их дюбелями к базовой поверхности;
3. соединение всех светильников должно быть проводиться многожильным проводом и по схеме. Спаивать провода нужно до установки подвесного покрытия;
4. после подключения к сети, закрепите светодиоды к потолку путём защёлкивания.

Следите, чтобы лампочки сильно не нагревались. Иначе может повредиться потолочное полотно.

Нюансы подключения

Как подключить светодиодный светильник к 220В, не нарушая правила безопасности? Особенно важен этот вопрос для неспециалиста.

Перед началом монтажа обязательно отключается электропитание. Напряжение драйвера должно соответствовать напряжению светильника. Провода следует подключать строго по схеме, нельзя использовать для создания соединений хомуты или скотч. Сечение проводов должно соответствовать указанному на корпусе светильника. Запрещено устанавливать светильники лампочки, по номиналу не соответствующие требованиям производителя.

Хотя подключение светодиодных светильников на первый взгляд простое дело, не стоит начинать эту работу при полном отсутствии опыта или необходимого инструмента. От качества монтажа зависит не только срок службы светодиодных осветительных приборов, но и безопасность проводки.

Источники

• https://potolok-exp.ru/osvtschenije/kak-podklyuchit-tochechnye-svetilniki.html
• https://elektrika.expert/svetilniki/tochechnyj-svetilnik.html
• http://ProPotoloks.ru/kak-podklyuchit-potolochnye-svetilniki-shema/
• https://pod-potol.com/osveshchenie/lyustry-i-lampy/kakaya-skhema-podklyucheniya-tochechnykh-svetilnikov-luchshe-vidy-i-sposoby-montazha.html
• https://svetilov.ru/svetovye-pribory/svetilniki/kak-podkljuchat-tochechnye
• https://elektroznatok.ru/osveshhenie/podklyuchenie-tochechnyh-svetilnikov
• https://obustroystvodoma.ru/dizayn-i-interyer/osveshhenie/podklyuchenie-potolochnogo-svetilnika-so-svetodiodami

Янв 25, 2021

Точечные светильники

Встроенные светильники

Любой светильник состоит из лампы – источника света и обода – декоративной окантовки. Если модель встроенная, обод этот ложиться вровень с пленкой. Именно такие светильники многие называют точечными.

Хотя, точками являются и описанные ниже накладные и подвесные модели. Главное, чтобы прибор был небольшим и светил направленным лучом, то есть освещал лишь часть пространства в определенном направлении. Если свет бьет в какую-то одну точку, то и светильник точечный.

Встроенные виды светильников для натяжных потолков за время своей популярности прошли путь от микроточек до современного стандарта в 5 с лишним сантиметров диаметра лампы. Вместе с ободом получается около 12 сантиметров. Тенденция в сторону увеличения диаметра.

Еще одна тенденция — делать лампы встроенных светильников слегка выступающими из плафона. Это расширяет точку свечения. Лучи популярных светильников GX-53, к примеру, бьют на 180 градусов. В старых же моделях лампы идут вровень с ободом и самим натяжным полотном, а иногда, даже слегка утоплены в плафон. Это сужает световой поток.

Встраиваемые модели, даже большие и с выступающими лампами, стремительно теряют актуальность с точки зрения тенденций дизайна интерьеров. Дело не столько в размерах, сколько в расположении приборов вровень с пленкой. Дизайнеры предпочитают либо опускать лампы значительно ниже, либо, наоборот углублять в потолок. Для этого в нем делают специальные световые ниши. Но, об этом поговорим далее.

Точечные встроенные светильники в натяжном потолке

Накладные светильники

Если посмотреть на фото видов светильников для натяжных потолков, обод таких моделей накладывается на пленку. Отсюда и название. Выступающая над пленкой часть может быть высотой всего пару сантиметров, а может и пару десятков.

Накладные виды точечных светильников для натяжных потолков разняться и по диаметру. Тенденция, как и в случае со встроенными, в сторону его увеличения. У больших светильников внутри часто вместо лампы – светодиодная лента. Она пробрасывается по внутреннему бортику.

Свечение равномерно распределяется по пластиковому экрану лицевой части светильника, отражаясь от его тыльной металлической плоскости. У использования светодиодной ленты вместо одной лампы есть плюсы: меньшее энергопотребление и возможность промедлить с обслуживанием, если диоды перегорели.

Лампа перегорает вся сразу. На ленте же множество диодов. Перегорают они отдельно друг от друга. Если внутри светильника из строя вышли 1-2 лампочки, этого и не заметишь. Когда перегорят еще, свечение прибора просто станет менее интенсивным.

В общем, есть время на поиск новых светильников и ремонт, в темноте, побуждающей бросить все дела и срочно менять лампы, не останетесь. Еще именно за счет ленты светильники получается делать любого диаметра.

Лампы таких размеров не производят. К тому же, лампы всегда округлые. Использование ленты позволяет делать светильники любой формы. В 2020 спросом пользуются, в основном, квадратные.

Накладные светильники для натяжного потолка

Подвесные светильники

Подвесные приборы входят в виды потолочных светильников для натяжных потолков по основной классификации. Она зиждется на типе крепления. Как говорилось выше, встроенные крепятся лицом вровень с пленкой, накладные точки выступают над ней. А вот подвесные светильники свисают с потолка на кабеле.

Он может быть открыт или задекорирован. Зависит от дизайнерского решения. Кабель выходит из основного патрона и приходит в еще один корпус светильника с лампой. Основной патрон может быть один. А вот кабелей и вторых корпусов с лампами — хоть сколько.

Если их много, конструкцию привычнее называть люстрой. По сути, все люстры — это либо накладные, либо подвесные светильники внушительных размеров, с несколькими лампами. Любые точечные светильники бывают поворотными, и нет. Это тип регулировки направления света.

В неповоротных моделях он бьет в одну сторону, как правило, под углом 90 градусов. Другого варианта не предусмотрено. В поворотных светильниках крепление подразумевает изменение положения прибора в пространстве. Свет можно направить, как прямо, так и под углом.

Поворотные светильники принято называть спотами. Хотя, с английского spot переводится как «пятно» и, по сути, обозначает русское понятие точка. То есть, спот — это светильник, лучи которого узконаправленны.

Получается, английский термин — второе название точечных приборов, а не имя конкретной их разновидности. Но, это если докапываться к сути. На практике термин спот прижился по отношению к накладным поворотным моделям.

Подвесные светильники для натяжных потолков
