Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены. В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

• Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
• Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
• Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
• Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

• Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
• Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

• Разбираем розетку, снимая с нее пластиковые декоративные части.
• Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
• Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных “лапок”, либо с помощью крепежных винтов на подрозетнике.

• Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
• Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

• Проделываем в нужном месте отверстие, устанавливаем в него пластиковый “стакан и выводим наружу провода.
• Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

• К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
• На закрепленный выключатель надеваем пластиковые клавиши и рамку.

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально “на автомате”. И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Как закрепить розетку в металлический подрозетник?

В старых квартирах устанавливались металлические посадочные коробки с гладкими стенками. Такое решение оказалось не слишком удачным: крепежные элементы розетки плохо держатся за гладкий металл. Поэтому розетки и выключатели, установленные в старые коробки, вскоре начинают болтаться.

Повысить надежность упора поможет полоска из наждачной бумаги (размер – 6 х 20 см):

1. Нужно вынуть розетку из стены и постелить сложенную вдвое наждачную бумагу внутрь металлической коробки. При этом зернистый слой должен смотреть наружу.
2. При затягивании лапок наждачный вкладыш обеспечит более надежное сцепление металла с металлом, что повысит надежность крепления электротехнических устройств.

В завершение приведем небольшой FAQ, посвященный установке розеток в бетонные стены без подрозетников.

Когда установка розетки без посадочной коробки оправдана?

Что делать, если бетон в месте упора усиков раскрошился?

Как быть, если в бетоне получилась выбоина и розетка не хочет держаться на месте?

При правильной установке подрозетник позволит забыть о проблеме с болтающейся розеткой, что надежно защитит всех жильцов от риска электротравмы. Ради такого результата стоит потрудиться, не так ли?

Советы по установке розетки в гипсокартонной стене

Помимо основной поэтапной инструкции, не будет лишним ознакомиться с некоторыми советами специалистов-электриков, а именно:

Не стоит беспокоиться при неплавном размещении отверстий (например, в 1-2 сантиметра), это вполне регулируется при помощи лапок на подрозетнике.
Убедиться в подходящем выборе подрозетника и розетки лучше заранее

Хотя они стандартны, но бывают исключения.
Важно соблюдать рекомендуемые при установке блоков расстояния, главное – соблюдать расстояние между центрами 71–72 мм.
Отверстие не должно вплотную подходить к профилю.. Несмотря на неровность получившегося круга, подрозетник в него может идеально войти

Стакан подрозетника должен быть установлен вровень со стеной, тогда розетка под гипсокартон встанет ровно и устойчиво

Несмотря на неровность получившегося круга, подрозетник в него может идеально войти. Стакан подрозетника должен быть установлен вровень со стеной, тогда розетка под гипсокартон встанет ровно и устойчиво.

Вырезание отверстий в гипсокартоне

Когда все готово к работе, необходимо уделить достаточно времени и внимания выбору высоты и грамотной разметке. Вырезать в гипсокартоне отверстие дважды в одном месте не получится никак. Если устанавливается, например, блок из четырех розеток, есть риск из-за некачественной разметки в итоге поставить рамку криво, и исправить ошибку будет достаточно трудно. Потому замеры нужно производить со всей тщательностью.

После измерений начертите на гипсокартоне крест в месте центра будущей розетки, поставьте на него центральное сверло коронки, предварительно установленное в вашу дрель, или резак. Стараясь держать инструмент максимально ровно и крепко (особенно касается неуравновешенного резака, если им врезаться в гипс слишком резко, он начнет «шагать» в сторону, испортив ГКЛ), приступаем к высверливанию отверстия.

Разметка

На стене из бетона для размещения проводов размечают осевой центр. Карандаш и рулетка подходят, чтобы справиться с этой работой. Определённая дистанция между разными механизмами нужна на случай, если потом будут устанавливать смежные розетки, целые блоки устройств. 7,1 сантиметр – рекомендованный промежуток. Это среднее расстояние для подрозетников, межосевое.

Надо нарисовать две оси по центру – одна горизонтальная, другая – вертикальная. Установка конструкций будет максимально ровной только с достаточной длиной у линий. Замена подрозетника  в этом случае тоже не доставляет хлопот.

Виды розеток и подрозетников, условия их монтажа

Каждая электророзетка состоит из контактов, основания и защитного корпуса. Благодаря контактам передается ток от кабеля к прибору. На основании держатся контакты и защитный корпус. Внешняя рамка выполняет декоративную функцию и позволяет подключить вилку устройства.

Условия монтажа:

• Нужно учитывать мощность приборов, подключенных к точке питания. Исходя из полученного значения, выбирается электророзетка.
• Выбор кабелей зависит от способа укладки.
• При подключении электропроводов потребуется их соединение. Нельзя использовать только метод скрутки, это запрещено правилами безопасности. Лучше применять клеммы и зажимы.
• Нельзя прокладывать проводники, переплетая их пучками.

По типу установки выделяют наружные и внутренние розетки. Наружные изделия используются при открытой электропроводке, внутренние – при скрытой сети. Принцип подключения одинаков, разница лишь в способе крепления к стене.

Наружные

Розетки наружного типа используются при открытой электропроводке, особенно в помещениях с деревянной отделкой. Монтаж простой: изделие прикручивается к стене на специальную негорючую прокладку.

Внутренние

Для установки внутренней розетки потребуется специальная коробка, которая ставится в углубление в стене и закрепляется шурупами. Коробка может быть выполнена из металлов (старый способ) и пластмассы (согласно современным требованиям).

Сам процесс монтажа следующий:

• снятие крышки с розетки, установка в коробку;
• закрепление при помощи винтов;
• соединение проводов;
• установка декоративной накладки.

Затем подается электричество.

А если монтаж гипсокартона уже завершен?

Если гипсокартонная стена была установлена профессиональными мастерами, то скорее всего, они вывели провода из нее. Поэтому все, о чем нужно позаботиться — как сделать отверстие в гипсокартоне под розетку, не задев провода.

Для этого их нужно как можно сильнее отогнуть вверх, не задевая при этом изоляцию, а затем прямо под ними высверлить отверстие, в которое затем вставить подрозетник – его рамка закроет и отверстие, и торчащие провода.

Можно также убрать провода в стену и дрелью с коронкой по гипсокартону просверлить отверстие в месте их выхода. Этот способ более сложный, так как есть опасность, что сверло перережет провод или повредить изоляцию.

Подготовка и монтаж подрозетников

Отключаем подачу электричества. Примеряем коробку к отверстию. Не должно быть каких-либо препятствий для монтажа подрозетника в один уровень с поверхностью. Все лишние элементы обрезаем и удаляем.

Дно отверстия очищаем от грязи пыли, а затем грунтуем. Обработка поверхности грунтовкой важна для обеспечения адгезии фиксирующего состава со стеной. Даем грунтовке высохнуть.

Далее выполняем следующие действия:

1. Выдавливаем в коробке пластмассовый фрагмент, через который протягиваем кабель.
2. Обрабатываем раствором стенки и дно углубления, внешнюю часть подрозетника.
3. Устанавливаем устройство (или блок) в раствор. Выравниваем верхний край подрозетника с уровнем стены.
4. Проверяем с помощью строительного уровня горизонтальность монтажных проушин.
5. Удаляем лишний раствор, попавший в коробку.

Установка двойного подрозетника

Стыковка подрозетников между собой осуществляется соединителем (другое название — бабочка). На боковинах подрозетников есть специальные пазы для подключения бабочки. Благодаря этим пазам можно соединить не только 2, но и гораздо больше подрозетников.

Порядок выполнения работ:

1. Делаем разметку. Отсчитываем расстояние от пола. На желаемой высоте прочерчиваем полосу (строго по горизонтали).
2. Прикладываем подрозетники (соединенные бабочкой) к полосе. Помечаем на полосе центральные части каждого подрозетника.
3. Проделываем отверстия (одним из трех указанных выше способов).
4. Проделываем соединительные штробы между отверстиями. Сделать это можно с помощью болгарки.
5. Опускаем в одно из отверстий провод.
6. Дальнейшие работы выполняются так же, как и в случае с одним подрозетником.

Установка коробки под розетку в бетон, кирпич, газосиликат.

Для того что бы установить подрозетник, необходимо сделать отверстие под него при помощи перфоратора или дрели и специальной коронки (на рисунке снизу).

Рекомендую покупать коронку диаметром 68 мм. Или 70 миллиметров, рассчитанную на бетон  SDS-plus. Она подойдет для всех видов стен, в отличии от коронки для кирпича, которая предназначена только для сверления в нетвердых строительных материалах.

Перед сверлением необходимо сделать разметку при помощи рулетки и карандаша- Я просто отмечаю центра под сверло коронки по всей квартире на одинаковом расстоянии от пола, если он ровный.

Запомните, что при сверлении коронкой- перфоратор или ударную дрель необходимо переключить только в режим сверления, а не комбинированный с долблением.

Если необходимо вмазать одну или несколько коробок, тогда можно обойтись и без коронок и под них насверлить сверлом отверстий и выбить нужных размеров нишу по обведенному контуру. В этом случае разметка производится обрисовкой контура подрозетника с небольшим запасом. А по бокам выбитых отверстий Я во всех комнатах на одинаковом расстоянии от пола провожу по уровню центр розеток или выключателей. Этими метками Я руководствуюсь при последующем вмазывании монтажных коробок.

Если необходимо установить не одиночную розетку, а например блок состоящий из 2, 3 или 4 электрических розеток или в комбинации с телефонными, ТВ или компьютерными, тогда необходимо купить специально предназначенный для этого цельный двойной, тройной или четверной блок коробок (примеры  на картинке снизу.)

Я на работе чаще всего использую одиночные монтажные коробки (сверху на картинке слева), которые можно составлять в блоки при помощи вставки одного в пазы другого. Но тем кто не является профессиональным электриком так делать Я не рекомендую, потому что без опыта очень тяжело вмазать такие блоки, потому что они выгибаются. Берите цельный блок под несколько мест, поверьте это значительно упрощает процесс и позволит быстро и ровно вмазать!

После того как отверстие готово, проверяем что бы монтажная коробка в него свободно помещалась, пряталась заподлицо стены. Выбиваем сбоку или на задней стенке отверстие и заводим в него кабель или провода.

Берем и разводим гипсовую или алебастровую смесь на несколько мест вмазывания или один блок, потому что эти смеси быстро сохнут. Я в своей практике, когда требуется замазывать большое количество коробок развожу в ведерке плиточный клей или гипсовую штукатурку  ROTBAND (Ротбанд), которые не засыхают до часа. А это позволяет на одном замесе вмазать не один десяток подрозетников.

Перед тем как заполнить отверстие раствором- смочите его водой. Затем в наполненное отверстие вдавливается коробка, которая должна встать по уровню стены.

Здесь главное учитывать, что ее лучше чуть глубже утопить, чем если бы она торчала хоть на миллиметр

Это важно соблюдать для того, что бы розетка плотно затем при установке прилегала к стене. Кроме того следите за тем чтобы, отверстия под саморезы или места под раздвижные лапки, при помощи которых крепиться розетка или выключатель были по вертикальному или горизонтальному уровню, а иначе они криво станут при последующей установке

Небольшой перекос легко выравнивается, а вот большой- нет.

Излишки смеси убираем шпателем. Ждем засыхания раствора и после окончания отделки переходим к установке и подключению розеток или выключателей.

Прорез отверстия в гипсокартоне под установку розеток и выключателей

Процесс просверливания отверстия в гипсокартонной стене очень прост и не требует особых навыков. Для этого вам потребуются такие инструменты как, электродрель с круглой фрезой насадкой, в крайнем случае, можно воспользоваться монтажным ножом.

Первым делом нужно сделать разметку крестиком для будущей установки розетки, используя уровень и карандаш. Измеряя высоту перед разметкой, следует учитывать тот факт, если у вас незаконченный черновой пол, то нужно взять дополнительный отступ 5 см (или в зависимости толщины будущего покрытия).

Разметка и установка блока подрозетников видео

Посадочное отверстие в гипсокартонной стене, следует делать диаметром 68 мм почти впритык. Проделывая прорез нужно быть очень аккуратным, не стоить надавливать на инструмент, во избежание образования рваных краев и повреждение гипсокартона, что усложняет процесс монтажа подрозетника (теряется упор для зажимных лапок).

Конструкция стены обшитой гипсокартонными листами, состоит из металлических профилей, делая отверстия для подрозетника, можно упереться на сам профиль, советуем не переносить просверленное отверстие, а просто вырубить тот кусок профиля по периметру стамеской или обычной отверткой.

Схемы подключения выключателей и розеток

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

• Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
• Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.

На фото представлена схема подключения розеток

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

• Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
• После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
• То же самое проделываем с защитным проводом.
• Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

https://youtube.com/watch?v=YZ–N5Zr0GI

Подключение выключателя

Варианты подключения различных выключателей

• Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
• От нулевого провода в распределительной коробке подключаем один из выводов светильника.
• От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
• Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с подключением выключателя от розетки. Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.

Подключение выключателя от розетки

• Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
• Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
• А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
• Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Можно ли делать подрозетники в несущих стенах

По правилам ставить подрозетники в несущей стене допускается. Допускается создавать небольшие отверстия в несущей стене. Так как подрозетник уходит в глубину лишь на маленькое расстояние, то данный процесс не должен создать проблем с конструкцией дома, конечно главное не наделать слишком больших дыр.

Стоит помнить об аккуратности, ведь несущая конструкция отвечает за то, чтобы дом стоял устойчиво, а это безопасность самих жильцов.

По правилам ставить подрозетники в несущей стене допускается.

В статье рассматривалось, как установить подрозетники в кирпичную стену, и в бетонную, процесс вполне выполним своими руками, он не так сложен, как может показаться сначала. Главное делать все поэтапно, не пренебрегать проведением разметки и подготовить необходимые инструменты. Благодаря широкому ассортименту подрозетников их удобно устанавливать на любой поверхности.

Особенности выбора розеток, подрозетников

Успешное выполнение монтажных работ зависит от правильного подбора всего необходимого – самих розеток и выключателей, а также специальных пластиковых монтажных коробок – подрозетников (эти элементы закрепляются в отверстие, проделанное в стене, а уже в них устанавливаются розетки).

Подрозетники, выпускаемые для установки в отверстия гипсокартонных стен отличаются от устанавливаемых в бетонные и кирпичные.

Их особенность заключается в наличии специальных прижимных лапок, установленных на винтах.

Вращая эти винты можно эти лапки перемещать вдоль корпуса подрозетника.

Что касается розеток и выключателей, то производители сейчас их выпускают по единому стандарту относительно размеров внутренней части, которая будет размещаться в монтажной коробке.

И все же, приобретая все необходимые элементы, следует проверить их совместимость.

Этапы установки

Установка розетки в гипсокартоновый лист состоит из нескольких этапов

Важно соблюдать все рекомендации при работе, чтобы избежать возможного возгорания или короткого замыкания конструкции

Отверстие под стакан

Чтобы установить розетку, сначала требуется вырезать в стене отверстие под стакан. Эта работа также выполняется обычным строительным ножом.

1. Для начала потребуется наметить на листе гипсокартона место для будущей розетки. Это можно сделать линейкой или же просто приложить розетку к стене и обвести строительным маркером.
2. После этого при помощи строительного ножа требуется вырезать отверстие по намеченному контуру.
3. Лучше резать медленно, чтобы избежать возможных неровностей.

Лучшим вариантом при проделывании отверстия станет использование дрели со специальной фрезой для работы по гипсокартону, эту насадку еще называют коронкой. Для работы требуется брать фрезу диаметром 6,8 см.

При использовании фрезы этапы работы выглядят следующим образом:

• наметить место будущей розетки при помощи маркера и линейки или просто обведя конструкцию по контуру;
• надеть насадку на дрель, хорошо закрепив фрезу, чтобы та не отлетела;

• центр будущего отверстия следует просверлить ручным сверлом;
• после этого необходимо приложить коронку к месту отверстия и просверлить его;
• при этом также не рекомендуется нажимать на лист гипсокартона, чтобы не повредить его.

Установка коробки

Перед началом работ требуется убедиться, что между листом гипсокартона и поверхностью есть расстояние минимум 4,5 см. Если зазор меньше, потребуется немного проштробить базовую стену для хорошей фиксации подрозетника.

Процесс монтажа коробки розетки происходит в несколько этапов:

1. Из подготовленного отверстия требуется протянуть кабель, который будет подключаться к розетке.
2. Из подрозетника убираются все заглушки, они закрывают гнезда, куда необходимо протягивать кабель.
3. После этого коробку аккуратно вставляют в подготовленное отверстие, она должна стоять ровно.
4. После установки стакана его фиксируют, закручивая винты при помощи розетки.
5. Давить при этом на лист строго запрещено, чтобы не продавить его и не раскрошить.

Подключение

Перед установкой розетку требуется разобрать, сняв переднюю планку. Она может держаться на винтах или же на специальных защелках. После этого еще раз проверяется при помощи индикаторной отвертки, поступает ли напряжение на провода. Если нет, начинается монтаж розетки. Он может выполняться на двух- или трехжильный кабель.

При монтаже розетки к двухжильному кабелю необходимо:

• очистить от изоляционной пленки 1 см кабеля;
• очищенные провода необходимо закрепить на силовых клеммах;

• какой кабель подключать к правой или левой клемме, не имеет значения;
• в данном случае используется переменный ток, что защитит от ошибки.

Трехжильный кабель подключается в том случае, если помимо основных двух проводов в кабель зашит провод заземления. Он необходим для устранения из подключенных приборов статического напряжения. Распознать дополнительную жилу легко, она всегда имеет яркий желто-зеленый цвет.

Если в доме проведена проводка с заземлением, следует покупать подходящие розетки. Они идут с дополнительными гнездами вверху и внизу. Из этих гнезд торчат небольшие медные проводочки. Во внутренней части конструкции находится специальная клемма для фиксации заземления. Подключение такой розетки выглядит следующим образом:

• также зачищаем 0,8-1 см кабеля, чтобы освободить жилы;
• заземление подключаем к своей клемме, она, как правило, будет находиться в центре конструкции, но возможны и другие варианты;
• силовые провода подключаем к своим клеммам;

• как и в случае с двухжильной системой следует быть аккуратным и не подключить кабель к электроустановочной точке для приборов;
• разницы в подключении клемм нет, так как и здесь используется переменный ток.

Они могут находиться на боковых сторонах розетки или же сверху и снизу. Разницы в такой фиксации нет. После установки розетки к подрозетнику, следует установить снятую рамку, прикрутив ее винтами или зафиксировав защелки.

Установить выключатель на гипсокартон по шагам

• Точно разметьте место по установку выключателя;
• Прислоните монтажную коробку к стене и, обведя ее, нарисуйте контур будущего отверстия. Разметьте его центр;
• Просверлите отверстие в гипсокартоне;
• Сверлите аккуратно, не забывайте, что под гипсокартонном, проложен электрический кабельэлектропроводки;
• В монтажной коробке вырежьте отверстия под кабель и, протянув в него кабель для выключателя, установите коробку на стену;
• Разберите выключатель, сняв с него крышку. Ослабьте монтажные винты в контакторах для проводов и монтажные винты для крепления корпуса выключателя;
• Очистите изоляцию кабеля на 10-12 см. Зачистите жилы кабеля на 5-7 мм;
• Закрепите очищенные жилы в клеммах выключателя;
• Установите выключатель в монтажную коробку.

Отверстие под выключатель сверлится после проведения малярных работ. После окончания отделки стен ставятся сами выключатели и закрываются декоративные крышки.

Gipsokart.ru

Другие статьи раздела: Электрика

• 3 варианта установить подрозетник в перегородку из гипсокартона

• Гофра под гипсокартон

• Кабели не поддерживающие горение для электропроводки в гипсокартоне

• Как быстро установить выключатель на гипсокартон

• Как правильно проложить проводку в перегородке из гипсокартона

• Как установить розетку на гипсокартон

• Подрозетник для гкл — выбор, размеры, цена, установка подрозетника на гипсокартон

• Сменяемая электропроводка в гипсокартоне

• Электропроводка под гипсокартоном

• Электротехническое оборудование для гипсокартона

Установка подрозетников в гипсокартон

Стены и перегородки из гипсокартона уже давно нашли широкое применение в современном строительстве. Они полностью отличаются от конструкций из кирпича и бетона, поэтому электромонтажные работы, в том числе и установка коробок, имеют свои особенности, которые определяет инструкция.

В этом случае перфоратор и фиксирующие растворы не нужны, поскольку изделие монтируют при помощи специальных лапок, входящих в конструкцию подрозетника. Именно они после полного закручивания будут выставлять и прижимать изделие к внутренней поверхности гипсокартона.

Сверление отверстий можно выполнить обычной дрелью с коронкой по гипсокартону. При ее отсутствии можно воспользоваться стандартными сверлами. Диаметр отверстия должен совпадать с размерами подрозетника. Провод нужно заранее вывести наружу и продеть в отверстие внизу корпуса. После этого выполняется равномерное затягивание лапок. Чтобы гипсокартон не разрушился под давлением, в места соприкосновения рекомендуется заранее приклеить ДВП, фанеру или другой плотный материал.

Вариант № 1. Подключение к двухжильному кабелю

В первом случае ошибиться трудновато: проверив щупами тестера наличие напряжения, отключаем автоматический выключатель, отвечающий за зону, к которой относится наша будущая розетка.

Зачищаем около 8–10 мм изоляции для каждой жилы и ведем их в равноудаленные клеммы розетки. Исполнение у розеток бывает очень разным, но общее одно – силовые клеммы всегда равноудалены друг от друга, так что обнаружить их не составит труда.

Полярность роли в данном случае не сыграет, т. к. ток переменный.

Монтаж блока подрозетников в гипсокартонную стену

Теперь нужно срезать перегородки в гипсокартоне, иначе они будут нам мешать при установке блока подрозетников.

Срезать их можно обычным ножом или ножовкой.

Совет: перед установкой подрозетников в гипсокартон можно снять по окружности отверстий фаску, чтобы борт подрозетника был немного утоплен в стене. Это несколько упростит работу строителям-отделочникам при штукатурке стен.

В одном из подрозетников убираем заглушку для ввода кабеля.

В сделанное отверстие необходимо завести питающий кабель, а затем приступать к установке блока подрозетников. В моем примере кабеля пока нет, т.е. его я буду заводить чуть позже, поэтому данный этап я пока опущу.

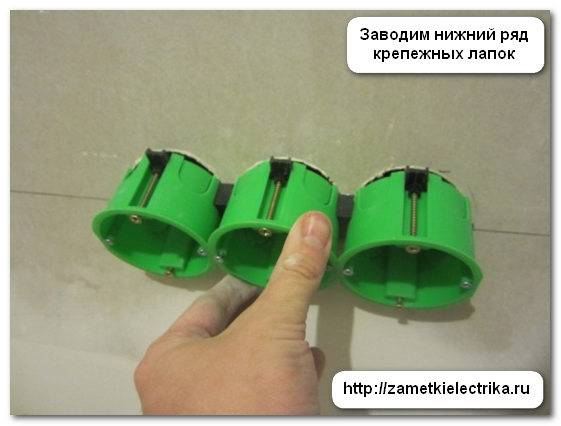

Помните, в начале статьи я говорил, что при установке подрозетников КУ1201 есть одна не очень удобная особенность?! Из-за торчащих крепежных лапок в отверстия сначала необходимо завести все лапки нижнего ряда блока, а лишь потом, поочередно надавливая на верхние лапки, заводить верхнюю часть блока.

Теперь осталось с помощью отвертки или шуруповерта закрутить крепежные винты-саморезы. Я буду использовать шуруповерт, т.к. обычной отверткой крутить придется достаточно долго.

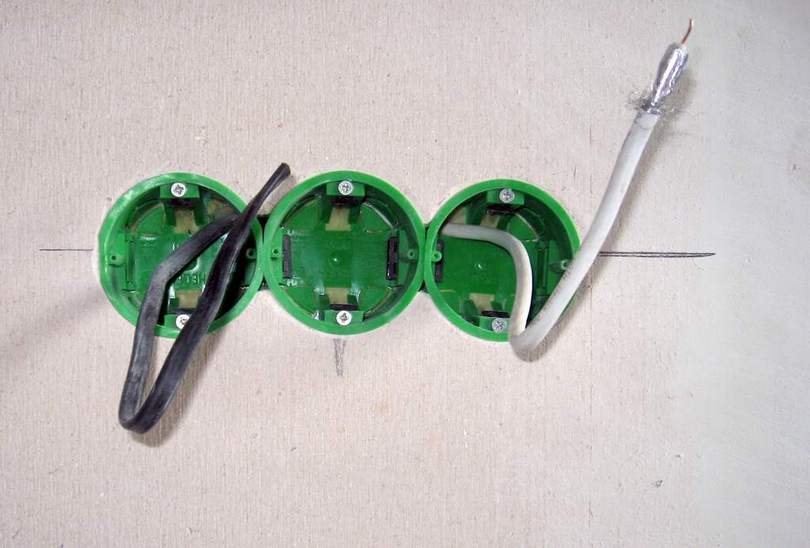

При закручивании крепежных винтов-саморезов, лапки притянутся с обратной стороны листа гипсокартона и надежно зафиксируют блок подрозетников.

После завершения работ можно проверить уровень установленного блока.

Как видите, уровень у меня немного ушел, примерно на 1-2 (мм). Причиной тому, как я и говорил, было большое сверло на коронке, но это не критично, т.к. с помощью регулировочных отверстий в розетках это вполне поправимо.

На этом монтаж блока подрозетников в гипсокартонную стену завершен. После этого наступает этап отделочных работ. И только после отделки в этот блок можно будет устанавливать розетки, о чем обязательно будет отдельная подробная статья.

Все что было сказано и написано в данной статье смотрите в моем видео:

Если статья была Вам полезна, то поделитесь ей со своими друзьями:
