Нажимной ревизионный люк под плитку: особенности изделия
Потайной люк под плитку с нажимной системой – это один из типов ревизионных окон, система открывания которых была усовершенствована. Это позволяет устанавливать их незаметно и не портить внешний вид помещения. Кроме того, это позволяет решить проблему установки люка в туалете под плитку, так как обычно места там очень мало, а доступ к коммуникациям необходим всегда.
Для того чтобы люк смогу выдержать нагрузку, которую постоянно будут оказывать на него отделочные материалы, например, керамическая плитка или мозаика, в системе предусмотрены надежные петли.
Установка скрытого люка под плитку имеет свои особенности и монтаж осуществляется не так, как если бы речь шла об обычном ревизионном окне. Все дело в том, что стремясь сделать крышку люка незаметной, её устанавливают несколько глубже настенного покрытия, чтобы затем поверх заклеить плиткой, достигнув эффекта полной незаметности.
Различные варианты открывания нажимных сантехнических люков
Стоит отметить, что обычный металлический или пластиковый люк под плитку не подойдет. Для надежной фиксации материала на поверхности ее покрывают специальной гипсокартонной пластиной. Она служит превосходной основой для крепления любого материала и при этом способна выдерживать существенные нагрузки.
Люки скрытого монтажа под плитку идеально подходят для помещений, в которых есть необходимость установки ревизионных окон, однако сделать это нужно на видном месте. Скрыв их за соответствующим финишным покрытием, их можно сделать совершенно незаметными, гармонично вписав и интерьер кухни, ванной, туалета и т.д.
Что же касается механизма открывания, то в данном случае это происходит следующим образом: легкое нажатие извне провоцирует срабатывание механических защелок, которые способствуют выдвижению люка во фронтальном направлении. После этого крышка отодвигается в сторону, предоставляя владельцам свободный доступ ко всем коммуникациям.
Петли и механизмы люка способны выдержать 6-23 кг веса дверцы с облицовочным материалом
Купить люк скрытого монтажа под плитку стоит еще и потому, что эта эффективная система позволяет осуществлять открывание люка без риска повредить плитку. При этом сохраняются эстетический и функциональный аспекты решения проблемы.
Облицовка люка
- Стены и дверца люка грунтуются.
- На дверцы средних и маленьких размеров перед началом работ желательно повесить вес, равный весу будущей облицовки на ней. Это нужно, чтобы исключить провисания. На некоторых видах есть специальный нагрузочный болт.
Облицовка дверцы делается под нагрузкой
Нажимной механизм блокируется специальной скобой, которая идёт в комплекте, чтобы во время облицовки плиткой случайно не открыть его.
Плитку можно приклеивать на цементный клей или жидкие гвозди.
Наносим цементный клей с отступом от края, чтобы потом можно было открыть дверцу
Приклеенная плитка на дверцу должна выступать на 5—50 мм со всех сторон. При этом приклеено должно быть не менее половины площади плитки, иначе она отвалится.
Облицовка дверки
Если в щель между дверцой и рамой попадёт плиточный клей, его нужно будет сразу убрать.
Спустя сутки можно проверить, все ли в порядке и удалить излишки клея.
Как выбрать положение смотрового окна и его сторону открывания
Напольные люки используются как дверь, с помощью которой открывается доступ к подвальным помещениям. Такие конструкции должны быть максимально прочными, поэтому сталь в их составе на первом месте. Они должны иметь надежную крышку и элементами, обеспечивающими герметичность рамки. Напольный люк легко скрывается за таким де напольным покрытием, что и облицовка пола в ванной.
Напольный люк представляет собой прочную конструкцию, способную выдерживать высокую нагрузку
Настенные люки монтируются в специальные короба, которые маскируют вертикальные трубы, с помощью них создаются ниши для хранения и организации свободного места.
Потолочные устройства могут быть помещены в конструкции подвесных потолков из гипсокартона. Они открывают доступ к вентиляционным системам. Потолочные люки имеют маленький вес, поэтому изготовлены из пластика. Дверцы прочно закрываются.
Потолочные люки не подвергаются значительной нагрузке, поэтому и изготавливаются из менее прочных материалов
Потолочные конструкции несколько отличаются от изделий, предназначенных для стен. Для них требуются дополнительные элементы, скобы и цепи, чтобы обезопасить эксплуатацию. Ведь потолочная конструкция без поддержки может открыться и ударить человека по голове.
В ассортименте строительных магазинах представлены модели, которые в темное время суток, могут подсвечиваться по периметру, исполняя роль светильника-ночника.
Подготовка места установки
Подготовка основания к установке скрытой технологической дверцы зависит от материала перегородки. Кроме того, размер люка должен быть привязан к его технологическому предназначению, габаритам основания и формату кафеля, которым в дальнейшем будет отделана стена. Поэтому сооружение перегородки начинают тогда, когда эти вопросы решены, и размеры люка известны, чтобы разметку расположения устройства выполнить правильно.
Сантехнический люк обеспечивает комфортный доступ к инженерному оборудованию
Если основание – кирпичная или каменная кладка, то в ней при сооружении необходимо устроить монтажный проём размерами на 2-3 сантиметра больше габаритов коробки, что позволит в дальнейшем при монтаже люка выставить его правильное положение с помощью регулировочных винтов. К монтажу устройства приступают не ранее, чем через неделю после окончания кладки.
Если перегородка будет выполнена из ГКЛ (гипсокартонный лист), то монтаж люка должен быть предусмотрен на стадии сооружения каркаса под гипсовое основание. В конструкции каркаса из того же несущего материала выполняют жёстко связанное с основным скелетом гнездо-обойму под установку потайного люка. Между обоймой и коробкой также предусматривают зазоры в 1-2 см для регулировки изделия при монтаже. После окончания монтажа каркаса выполняют обшивку перегородки гипсокартоном.
Облицовка люка плиткой
Отделка плиткой перегородки со скрытой ревизионной дверцей начинается с облицовки люка.
Если укладка керамики производится на цементный состав, то на лицевую сторону створки полуавтоматической сваркой приваривают армирующую сетку из проволоки диаметром 3-4 мм. Затем дверцу своими руками грунтуют снаружи составом, усиливающим адгезию, например, Novol Plus 700, и после высыхания покрывают слоем плиточного клея, чтобы покрыть арматуру. После отверждения клея приступают к укладке керамики, которую кладут заподлицо кромкам дверцы, выдерживая выбранную ширину шва с помощью фиксирующих крестиков.
Важно чтобы при облицовке клей не попал в щель между дверцей и рамой люка
Под первый ряд кафеля дверцы в закрытом положении к стене прибивают опорную планку. Закончив отделку створки, приступают к облицовке перегородки выше люка, продолжая ряды вверх. Зазор между дверцей и плиткой отделки перегородки должен равняться ширине межплиточных швов. Доведя ряды керамики до потолка, выкладывают плиткой поверхность перегородки ниже створки способом сверху вниз – адгезия многих видов плиточного клея позволяет выполнять укладку плитки в таком направлении.
Обзор конструкции канализационного люка
Конструкция люка простая, функциональная и не меняется десятилетиями. Новшества последнего времени касаются разработки и установки замков разных типов.
Основные детали
Крышки делают преимущественно:
- круглыми: даже неправильно установленные не провалятся в смотровую шахту;
- с ребристой поверхностью: улучшается сцепление с обувью пешеходов, колесами автомобилей;
- плоскими или выпуклыми, чтобы не собиралась вода.
Многие современные крышки, чтобы облегчить открывание, снабжаются отверстием, через которое их можно поддеть крюком. Дыры делают только в крышках для колодцев канализации, водопровода, дренажных, ливневых – через них внутрь попадает вода.
С замком или без замка
Замки нужны на чугунных люках по нескольким причинам:
- Для защиты от стороннего проникновения в колодцы, открывающие доступ к ценному оборудованию.
- Если на крышке есть замок, ее невозможно неправильно установить. Перекосы при неплотном прилегании могут стать причиной аварии на дороге.
- Защищают от краж с целью сдать на металлолом.
Чугунный канализационный люк с замком. Запорные устройства бывают нескольких вариантов:
- Флажковое соединение, установленное между крышкой и ободом. Замок с секретом.
- Резьбовые. Крышка вворачивается в корпус и может застрять, поэтому данный вариант ненадежный.
- Болт с секретом, соединяющий обе детали.
- Распорный механизм на крышке, блокирующий изделие при закрывании.
- Краб с 2-6 лучами на люке для блокирования входа.
Доступ к смотровому колодцу с коммуникациями связи и электричества перекрывается 2 крышками: защитной и запорной. Последняя располагается в стволе шахты, сделана из стали, оборудована замком, чтобы к кабелям не проникли посторонние.
Тяжелые изделия оборудуются простыми замками в виде выступов, входящих в пазы горловины. Открываются специальными зацепами. Флажковые, болтовые или распорные замки дорогие, устанавливаются на колодцах сетей связи и электроснабжения, требующих повышенной защиты.
Канализационный люк с запорным устройством.
В чем суть люка-невидимки
Пластиковые ревизии уже стали безнадежно устаревшими. Спрятанные люки предлагают функциональность, открытый доступ к коммуникациям и высокую эстетику.
Так что получается целостная картина, а люк не выделяется на фоне остальной облицовки санузла и при этом легко открывается.
Конструкция
Невидимая ревизия состоит из следующих частей:
Рама и дверца из алюминия. Алюминий – легкий и вместе с тем прочный материал. Рама должна быть прочной, чтобы выдержать нагрузку керамической облицовки вместе с плиточным клеем.
На дверцу установлена гипсоволоконная панель
Такая панель имеет высокую адгезию с керамической плиткой, она радует влагостойкостью, что немаловажно для ванных комнат и туалета.
Усиленная петля, магнитный замок, защелки. В зависимости от принципа работы замка и петель различают несколько типов скрытых ревизий.
Что учитывать при выборе
Выбор люка для плитки обуславливается двумя основными факторами:
- необходимостью обустроить удобный доступ к коммуникациям;
- рисунком и форматом плитки.
Также учитывайте сторону открывания люка. Традиционно ревизии открываются влево или вправо. Посмотрите, не будет ли открытая дверца задевать туалетный бачок, какую-то полочку или касаться облицовки на другой стене. Если туалет узкий, потребуется вертикальное открытие дверцы вверх или вниз.
Обратите внимание
Покупая ревизию, убедитесь, что вы купили вариант с нужным вам открыванием.
Самодельные люки для ванной
Сделать люк можно своими руками с помощью магнитов и плиточного клея.
Люк на магнитах
Безрамная конструкция, дверку ревизионного изделия небольшого размера (величиной с плитку) устанавливают на магниты.
Специальные наборы продаются в строительных магазинах, а в случае отсутствия таковых можно использовать магниты для мебели и оцинкованный перфорированный лист толщиной до 1 миллиметра.
- примерьте плитку, которая будет служить дверцей, к проему и отметьте места, соответствующие углам ламели – тут будут располагаться магниты;
- закрепите магниты к рамке проема, заклейте их широким прозрачным скотчем, также проложите клейкую ленту по всему периметру окна;
- приложите металлические пластины к магнитам;
- нанесите клей на скотч по всем сторонам проема, включая поверхность пластинок;
- установите плитку в окно, вдавив ее, чтобы смесь хорошо к ней прилипла, сразу же ветошью или губкой удалите излишки состава;
- закрепите дверцу в таком положении на 6 часов, можно использовать для этих целей малярный скотч;
- после высыхания клея, снимите плитку: металлические пластины закрепятся на ней и примыкание к магнитам будет точным;
- оформите швы затиркой или силиконом.
При наличии доступа с обратной стороны во время монтажа люка:
- просто приклейте к дверце пластины, зафиксируйте на них магниты;
- установите плитку в проем, отметьте расположение и привинтите магниты к рамке.
Для открытия люка на магнитах нужно поддеть дверцу любым крючком или установить небольшую ручку.
ВНИМАНИЕ! При разведении сухой смеси для монтажа люка добавьте в нее клей ПВА (возьмите в том же количестве, что и воду).
Люк на клею
Крепление такого типа рекомендуется делать в тех местах, где не придется слишком часто открывать люк (например, для ревизии сифона, при условии его правильного монтажа):
- примерьте плитку к проему: отверстие должно быть на 10-15 миллиметров меньше размеров дверцы;
- обрежьте ламель при необходимости;
- нанесите точечно клей или силикон на дверцу (по 2 точки на каждую сторону);
- зафиксируйте плитку в проеме и закрепите ее до высыхания клеящего состава скотчем;
- произведите затирку швов.
При необходимости демонтажа дверцы, аккуратно удалите затирку и подденьте плитку ножом.
ВАЖНО! После окончания отделочных работ в ванной комнате всегда оставляйте несколько ламелей, если дверца люка треснет, ее можно будет с легкостью заменить.
Классификация ревизионных люков
Скрытые люки имеют разные конструкции, и какую бы вы ни выбрали, она не должна портить внешний вид ванной комнаты, а также быть легкой в применении. Естественно, что пользоваться этим скрытым люком часто не придется.
Скрытые люки подразделяются на такие категории:
- пластиковые;
- металлические;
- люки-невидимки.
Теперь рассмотрим каждую из категорий более подробно.
Пластиковые ревизионные люки являются наиболее дешевым и простым вариантом. Они одинаковые внешне и могут отличаться по цвету или размеру. Установка такого люка достаточно простая: его следует при помощи саморезов вкрутить в стену или же при помощи клея вставить в приготовленное отверстие. Чтобы открыть дверцу скрытого люка, нужно просто надавить на дверцу.
Такое решение – наиболее простое, чтобы скрыть ревизионные проемы инженерных узлов.
Металлический ревизионный люк устанавливается и открывается, как и пластиковый и почти не отличается от него по размеру. Но в отличие от пластика, металлические модели имеют ряд таких преимуществ:
- более долговечны;
- способны длительное время не терять первоначальный внешний вид.
Единственный их недостаток по сравнению с пластиковыми моделями – это более высокая стоимость изделия.
А вот люки-невидимки называются так из-за того, что их практически не видно и их можно установить под любую отделку в ванной, в том числе под плитку. Когда вы покупаете скрытый люк, то у вас на руках есть только сам механизм, который нужно дополнительно оснастить дверей и облицевать ее материалом, который применялся для стен. Такие скрытые люки под плиткой можно применять для следующих целей:
- скрытие центрального стояка;
- скрытие запорной арматуры и других коммуникаций;
- для хранения не очень нужных вещей и химических средств.
Такой люк под плитку монтировать гораздо сложнее, чем устанавливать обычный металлический или пластиковый люк. Это связано с тем, что установка люка под плитку совершается до отделки стен, что создаст те или иные сложности с оформлением помещения, в частности, с подгонкой плитки к люку. Так, сначала нужно установить и облицевать сам скрытый люк под плитку, а потом уже устанавливать и ее.
Конструкционные особенности моделей
Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.
Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца
Габариты модели подбирают по размерам технической ниши. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).
Существует две основные разновидности рам:
- Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
- Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.
Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.
Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола
Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы. В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.
Галерея изображений
Фото из
Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола
Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями
Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции
Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой
Ревизионный люк под плитку в полу
Люк для маскировки коммуникаций на потолке
Оформление ревизионных ниш в стене
Люк-невидимка со съемной дверцей
Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны. Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.
Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем
В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.
В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.
Классификация ревизионных люков
В зависимости от способа открывания дверцы, материала конструкции и места установки все изделия подразделяются на несколько видов.
По способу открывания
- сдвижные модели: крепеж состоит из трех звеньев, благодаря чему люк имеет двухступенчатое открытие (изначально дверца выдвигается вперед на 1-2 сантиметра, затем отводится вдоль стены в сторону). Сдвижные конструкции размещают в затрудненных для доступа местах: за унитазом, ванной;
- распашные люки: крепятся к раме на шарнирных петлях, легко открываются и имеют долгий срок службы. Дверцу оснащают ручкой или защелкивающимся замком. При облицовке распашного люка плиткой, отделочный материал не должен выступать за пределы дверцы более чем на 5 сантиметров;
- откидные люки: после открытия фиксирующего крепления дверца из вертикального положения переходит в горизонтальное. Конструкции этого вида удобно использовать там, где открыть или сдвинуть дверцу в сторону не представляется возможным, также в местах, которые требуют редкого осмотра;
- нажимные люки: открывают с помощью легкого нажатия на дверцу, после чего она выдвигается вперед. Дальнейшее открывание – распахивание или отодвигание в сторону. Такие люки практически незаметны в стене, облицованной рельефной плиткой, мозаикой, природным или искусственным камнем.
ВАЖНО! Выбирая модель люка по способу открывания, проанализируйте место установки и только после этого решайте, какой тип механизма открывания будет целесообразен
По материалу изготовления
- металлические люки: изготавливаются из нержавеющих марок стали, отличаются качественными, прочными креплениями. Модели представляют собой раму и дверку, по способу открывания эти изделия могут быть любыми. Также производителями представлены модели, выполненные из алюминия, имеющие небольшой вес и высокую устойчивость к воздействию влаги, но меньшую, чем у стальных люков, прочность;
- пластиковые конструкции: характеризуются малым удельным весом, легкостью монтажа, невысокой ценой, но имеют небольшую прочность;
- смешанного типа: модели, изготовленные из армированного пластика, стойкие к температурным деформациям и обладающие низкой теплопроводностью, что позволяет обойтись при монтаже без устройства теплоизоляции.
Самодельные ревизионные люки делают из гипсокартона, дерева, пластика, для рамы иногда используют металлический профиль.
ВАЖНО! При выборе материала для изготовления люка своими руками учитывайте его водонепроницаемость и износостойкость: например, при использовании обычного гипсокартона или дерева, дверца под воздействием влаги быстро деформируется и придет в негодность
По месту установки
В зависимости от места расположения технологические люки делят на группы:
- потолочные: чаще используют в производственных или коммерческих помещениях;
- напольные: должны иметь хорошую прочность, чтобы выдерживать постоянную нагрузку, монтируют в загородных домах для доступа к коммуникациям, расположенным в подвальной части здания;
- настенные: удобны и практичны для установки в квартирах.
По размеру
Ассортимент конструкций, выпускаемый различными производителями, представлен изделиями шириной 100-700 миллиметров, высотой 100-1600 миллиметров, с шагом по каждой стороне 50 миллиметров. Наиболее распространены стандартные люки 100х100 миллиметров.
Благодаря такому многообразию подобрать необходимый размер не представляет сложности для потребителя, в случае, когда требуется люк нестандартного размера, возможно штучное изготовление изделия любой конструкции по индивидуальному заказу.
Простые выводы

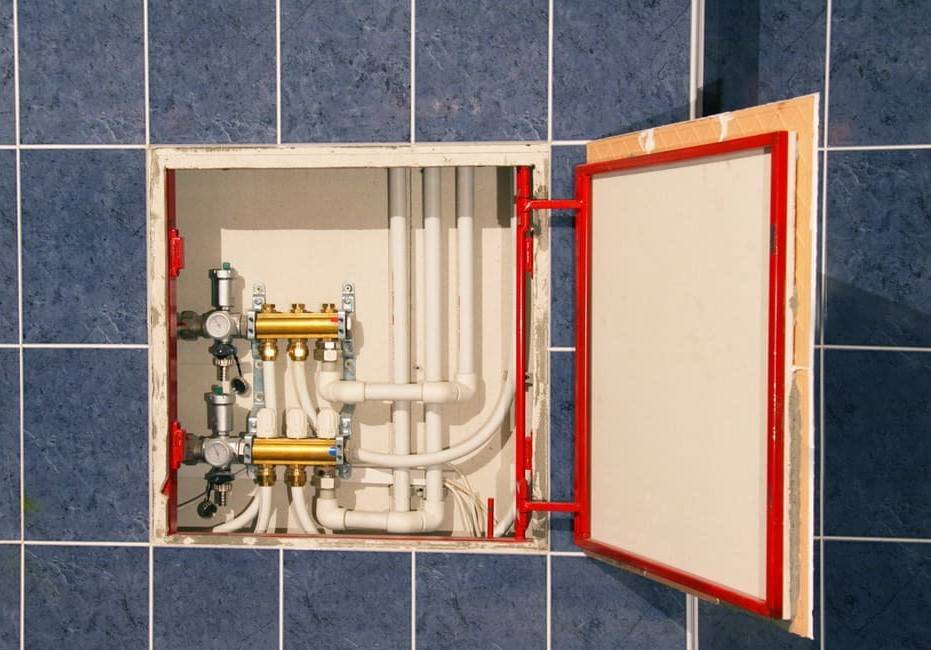

Смотровой шкаф, скрытый под плиткой
- Ревизия под ванной, декорированной плиткой, может быть проведена при наличии доступа. Скрытый люк или лючок под ванной такой доступ предоставляют, не нарушая общей картины оформления помещения.
- Люк для стояка, опять же, позволяет контролировать трубы и счетчики, если таковые установлены, не ломая плитку. И устранить течь, если таковая появится.
- Люк для короба, если он обладает достаточными размерами, позволит спокойно работать мастеру, устраняющему неисправность. Лючок в ванную следует вмонтировать и для скрытого шкафчика, предназначенного для того, чтобы хранит различные принадлежности.
Проводимая через небольшой или огромный люк ревизия состояния всех коммуникаций, размещенных в ванной, поможет предупредить аварии и другие неприятные направления развития ситуации. При этом интерьер ванной никоим образом не выдаст то, что скрыто под плиткой, что там находится монтажный люк. Все останется на своих местах, и зеркала, и светильники, и вешалки. Но, когда будет необходимо, хозяин легким движением рук откроет дверку там, где, казалось бы, нет ничего, кроме плитки или керамогранита. После того, как все работы, операции и процедуры будут выполнены, таким же легким движением дверца будет закрыта, до следующего подходящего случая.
