Правильная установка гидромассажной ванны. Инструкция и схема подключения

Особенности установки джакузи на улице

Обладатели частных домов устанавливают гидромассажные ванны на террасе или в некотором удалении от дома. В определенных странах необходимо получить специальное разрешение для строительства.

При выборе места монтажа важно учитывать не только габариты конструкции, но и размеры площадки для входа и проведения технических работ. Также джакузи должно располагаться не ближе 1.5 м от дома и границы участка. Следует учесть, что расстояние от воздушных линий электропередачи должно составлять от 3 м, а от спа-панелей – от 1.5 м

Следует учесть, что расстояние от воздушных линий электропередачи должно составлять от 3 м, а от спа-панелей – от 1.5 м.

Подготовка участка к установке

Вес джакузи с водой может достигать тонны, поэтому важно возвести надежный фундамент для его установки, чтобы избежать повреждения устройства при его работе. Минимальные размеры площадки для установки джакузи на улице составляют 3х3 метра. Минимальные размеры площадки для установки джакузи на улице составляют 3х3 метра

Минимальные размеры площадки для установки джакузи на улице составляют 3х3 метра

Бетонное монолитное основание считается самым прочным и надежным, поэтому является идеальным вариантом для монтажа гидромассажной ванны. Его укладывают равномерным слоем от 7,62 до 10,16 см. Однако такое решение не позволит без препятствий транспортировать джакузи в другое место.

Сборные плиты сегодня считаются лучшим вариантом фундамента. Они упрощают не только установку, но и демонтаж конструкции

Важно выбрать оптимальную прочность панелей

Если вы желаете установить джакузи на террасе, важно узнать, способен ли ее фундамент выдержать вес гидромассажной ванны

Грамотный подвод электропитания

Кабель к джакузи можно провести как над землей, так и под ней. Его диаметр зависит от расстояния разъединителя и джакузи, а также от предельного потребления тока. Использовать необходимо провод из меди с нейлоновой изоляцией.

Дополнительно следует установить УЗО на 240В и 50 А или контур на 60 А для моделей с многоступенчатым насосом. Очевидно, что требуемое напряжение для джакузи больше, чем стандартные 220В, поэтому в блок электроуправления целесообразно установить разъединитель.

Также для подключения важно выделить один контур. Подсоединение к нему других приборов исключено. В большинстве моделей уличных джакузи подвод водопровода не нужен – вода набирается из шланга, затем нагревается в чаше

В большинстве моделей уличных джакузи подвод водопровода не нужен – вода набирается из шланга, затем нагревается в чаше.

Основательная подготовка к использованию

Перед эксплуатацией джакузи необходимо:

  • отключить электричество, убедиться, что элементы установлены и надежно закреплены;
  • открыть воздушные клапаны;
  • заполнить чашу водой из садового шланга или при помощи ведер;
  • подключить электричество, запустить функцию подогрева;
  • протестировать все режимы.

После проверки работы гидромассажной ванны можно смело ее использовать по назначению.

Вокруг ванны, установленной на улице, можно высадить красивые цветы, кустарники и т.д. Если проявить фантазию – можно получить впечатляющий результат

Пошаговая инструкция, как установить ванну

1 этап — установка редуктора и фильтров для ванной. Стандартная гидромассажная ванна рассчитана на давление воды в 4-5 атм, поэтому во избежание превышения данного показателя рекомендуется установить редуктор давления. Специальные фильтры обеспечат очистку воды, качество которой в кранах оставляет желать лучшего. Желательно установить многоступенчатую систему фильтров — это позволит избежать быстрого засорения форсунок, а значит, продлит общий срок эксплуатации всего изделия.

Фильтры для очистки воды

2 этап — регулировка высоты. До того, как подключить ванну к канализации, она аккуратно ставится на ножки в заранее выбранное и должным образом подготовленное место, высота выравнивается при помощи регулировочных болтов. Строго горизонтально ставить не обязательно, допустим небольшой угол уклона к стоку.

Регулировка уровня ванны

3 этап — монтаж сливной системы. Слив должен находиться выше основного водоотвода на расстоянии около 10 см. В целом, подключение ванны к канализации выполняется точно так же, как и обычной ванной, единственная разница в том, что обязательно следует герметизировать все швы и места соединения. Система слива-перелива полуавтоматическая, для монтажа достаточно шланг, который идет от отверстий, подсоединить к общей системе слива при помощи специальных фитингов.

Подключение ванны к канализации с системой слив-перелив

4 этап — установка смесителя в ванной. Краны-смесители крепятся достаточно просто, причем не на примыкающую стену, как в основном для обычных ванн, а непосредственно к самому джакузи.

5 этап — подключение к электросети

Первое и самое важное правило, которое нужно помнить: место проведения работ должно быть обесточено! Джакузи подключается к системе при помощи трехжильного кабеля, розетка заземляется и устанавливается за пределами ванной комнаты или как минимум на расстоянии 1 метр от гидромассажной установки. Розетка подключается к щитку через предохранительный автомат и индивидуальное УЗО. Соединяя провода электрокабеля, следует предельно внимательно следить, чтобы ноль кабеля подсоединялся с нулевым проводом (голубой цвет провода), фаза — с фазой устройства (помечена белым, коричневым или красным цветом), а заземление — соответственно, с заземлением (желто-зеленый цвет кабеля)

Все контактирующие с электрическим током части ванной необходимо поместить в водонепроницаемые короба

Соединяя провода электрокабеля, следует предельно внимательно следить, чтобы ноль кабеля подсоединялся с нулевым проводом (голубой цвет провода), фаза — с фазой устройства (помечена белым, коричневым или красным цветом), а заземление — соответственно, с заземлением (желто-зеленый цвет кабеля). Все контактирующие с электрическим током части ванной необходимо поместить в водонепроницаемые короба.

Внимание! Соблюдайте правила безопасности! Отключите рубильник электрощита! Рекомендуется доверить работы квалифицированному мастеру, если нет специальных навыков подключения приборов к электросети. 6 этап — устанавливается декоративный экран. Обычно экран идет в комплекте, но можно его сделать и своими руками

Главное правило, которое не следует забывать, — каким бы ни был экран, он должен обеспечивать всегда быстрый и максимально легкий доступ ко всем соединениям

Обычно экран идет в комплекте, но можно его сделать и своими руками. Главное правило, которое не следует забывать, — каким бы ни был экран, он должен обеспечивать всегда быстрый и максимально легкий доступ ко всем соединениям

6 этап — устанавливается декоративный экран. Обычно экран идет в комплекте, но можно его сделать и своими руками. Главное правило, которое не следует забывать, — каким бы ни был экран, он должен обеспечивать всегда быстрый и максимально легкий доступ ко всем соединениям.

экран для гидромассажной ванны

7 этап — запуск для проверки работоспособности. Необходимо убедиться, что фильтры, редуктор давления, УЗО установлены правильно, есть свободный доступ к системе, конструкция устойчиво стоит на месте, слив герметичный, нет течей в местах соединения труб. После проверки электроизоляции можно осуществить первый запуск и наслаждаться купанием.

Очень интересное и подробное видео по установке ванны!

Характеристики помещения для гидромассажной ванны

Подключение ванны с гидромассажем рекомендуется в помещениях, строго соответствующих следующим требованиям:

  • отделочные работы в помещении должны быть завершены;
  • к агрегатам и узлам ванны должен быть обеспечен легкий доступ, чтобы можно было без излишних сложностей осуществлять профилактическое гарантийное обслуживание и ремонт;
  • в помещении должна быть осуществлена подводка электролиний с требуемыми параметрами и установлены розетки с заземлением;
  • обязательно наличие канализации и водопровода.

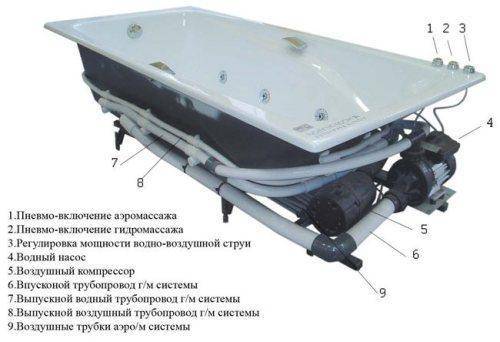

Перед началом работ стоит ознакомиться с общей схемой устройства прибора

Особенности

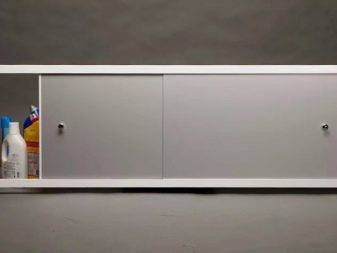

Экран представляет собой конструкцию, закрывающую боковые стороны ванны, а также примыкающие к ним участки стен и располагающиеся возле пола сантехнические коммуникации и водопроводные трубы. Помимо декоративной функции, экран может быть использован для хранения бытовой химии и хозяйственных принадлежностей, а также ограничивать доступ под ванну домашним животным. Изготавливают экраны из современных и экологически безопасных материалов, способных выдерживать влажные условия ванных комнат и постоянные температурные перепады. Каркасом обычно служит стальной или алюминиевый профиль, отличающийся устойчивостью к появлению ржавчины и прочностью.

Алюминиевый каркас является более лёгким по сравнению со стальным аналогом, но от чрезмерных механических воздействий может быть подвержен деформации. На такой профиль можно смело крепить лёгкие пластиковые двери, а также элементы из МДФ и акрила. Стальные каркасы предназначены для формирования экранов из натурального дерева, а также для изготовления решетчатых моделей.

Форма моделей зависит от конфигурации ванны и предпочтений хозяина квартиры. Для обеспечения большего удобства нахождения возле ванны в некоторых лицевых панелях предусмотрены выемки для ног, а для предотвращения попадания воды на пол используются наклонные конструкции. Полотно моделей может иметь сплошное и решетчатое исполнение. Первое выглядит более привлекательно и позволяет закрыть трубы и коммуникации, а второе препятствует появлению плесени и способствует нормальному воздухообмену под ванной.

Стандартные заводские экраны под стальную и чугунную ванны имеют длину от 1,5 до 1,7 метра и высоту до 60 см. Ножки часто бывают регулируемые, что позволяет самостоятельно устанавливать модель на нужную высоту и обеспечивает удобство расположения человека вплотную к ванне. На современном рынке представлено большое количество экранов под угловые акриловые ванны, а также под нестандартные криволинейные модели. Это позволяет выбрать изделие любого размера и формы, облагородить внешний облик помещения.

Общие сведения

Как подготовить место под джакузи в ванной

Перед установкой гидрованны подготавливают комнату. Помещение должно подходить по размерам. Джакузи должно поместиться в комнате, и позволить осуществлять ремонт конструкции при необходимости. К джакузи нужно вывести водопроводные и канализационные трубы. Сечение водопровода можно оставить без изменения, который имеется в квартире, а канализационный трубопровод должен соответствовать размеру, указанному в паспорте к джакузи.

Важно! Трубы канализации нужно выдержать по направлению к стояку. Электросети должны подходить по параметрам для джакузи

Она должна выдерживать три киловатта. Для гидрованны рекомендуется осуществить прокладку отдельной линии в распределительном устройстве квартиры. Линию оснащают устройством защитного отключения (УЗО). Кабель электропитания в ванной комнате укладывают в водонепроницаемую гофротрубу, все участке с соединениями хорошо изолируют. Розетку с выключателем устанавливают в местах, удаленных от джакузи, и их следует заземлить

Электросети должны подходить по параметрам для джакузи. Она должна выдерживать три киловатта. Для гидрованны рекомендуется осуществить прокладку отдельной линии в распределительном устройстве квартиры. Линию оснащают устройством защитного отключения (УЗО). Кабель электропитания в ванной комнате укладывают в водонепроницаемую гофротрубу, все участке с соединениями хорошо изолируют. Розетку с выключателем устанавливают в местах, удаленных от джакузи, и их следует заземлить.

Поверхность пола должна быть крепкой, потому что джакузи имеет большой вес (на 1 м2 джакузи приходится нагрузка, равная 220 килограмм). Рекомендуют обратиться в строительную компанию за экспертизой помещения. После проведения расчетов они сделают выводы о готовности комнаты к установке джакузи.

Устанавливать ванну следует согласно инструкции. Идеальным считается, если джакузи не касается стенок комнаты, все трубы для подключения к коммуникациям проходят под поверхностью пола. В обычных квартирах мало места для такого типа ванны. Угловой формы джакузи следует располагать в углу комнаты, овальной формы посередине стенки.

Особенности установки джакузи

Перед монтажом ванны следует собрать внутренние системы джакузи. Снимают кожухи для защиты, чтобы установить фильтрующее устройство, входящее в комплект к ванне. В некоторых случаях конструкция включает фильтры грубого типа, и для финальной прочистки.

Внимание! Вода из городских сетей отличается высокой жесткостью, не подходит для джакузи, поэтому нужны фильтры очистки. Устройства фильтрации время от времени подлежат замене

Фильтры периодически следует менять. Сроки эксплуатации устройств указывают в инструкции. При отсутствии фильтров в комплекте к джакузи следует самостоятельно приобрести устройства, которые ставят на трубопровод с холодной водой. От качества фильтров зависит срок службы форсунок джакузи. Далее прикрепляют гибкий шланг, чтобы подавать воду из холодного водопровода. Подводка тоже должна быть в комплекте, при отсутствии шланга его покупают отдельно. Шланг должен иметь нужную длину, качество, чтобы служил долго.

Затем проверяют шланги, установленные внутри системы, которые предназначены для перелива, осуществления гидромассажа. Шланги нужно хорошо закрепить на месте, затянуть при необходимости (нужно ориентироваться на инструкцию). Переливной клапан проверяют, касаясь его пальцем, он должен работать легко и свободно. Со всех деталей удаляют пленку для защиты и транспортировки конструкции. С помощью мягкой ветоши следует удалить смазку с компрессоров (водного и воздушного).

Проверка

После того как все работы выполнены, тем более если монтаж вы выполняли не своими руками, нужно проверить качество подключения.

В первую очередь обратите внимание на фильтры и редуктор давления. Фильтры должны быть многоступенчатыми. Компрессоры и насосы должны располагаться в свободном доступе, для легкого их демонтажа в случае поломки

Вся проводка, если она размещена на стене, должна быть спрятана в короб. Проверьте установку УЗО и качество соединения проводов: фазы, нуля и заземления. Наберите воды в джакузи и проверьте, вся ли вода уходит в слив

Компрессоры и насосы должны располагаться в свободном доступе, для легкого их демонтажа в случае поломки. Вся проводка, если она размещена на стене, должна быть спрятана в короб. Проверьте установку УЗО и качество соединения проводов: фазы, нуля и заземления. Наберите воды в джакузи и проверьте, вся ли вода уходит в слив.

https://youtube.com/watch?v=7ME4erj4OCM

Если нареканий по поводу установки не выявлено, можете со спокойной душой начать принимать гидромассажные ванны.

Установка джакузи – необходимые инструменты и подготовка

Для того чтобы смонтировать гидромассажную ванну, вам понадобится некоторое количество инструментов:

  • рулетка и угол для измерений;
  • уровень для контроля положения ванны при установке;
  • маркер или карандаш для разметки;
  • строительный нож с выдвижным лезвием;
  • отвертка с индикатором или тестер для электромонтажных работ;
  • плоскогубцы;
  • шуруповерт;
  • пистолет для нанесения клея или герметика;
  • разводной сантехнический ключ.

Инструменты и расходники для самостоятельной установки джакузи

Как можно заметить, большинство инструментов, необходимых для установки джакузи, можно найти у себя дома, у соседей или в ближайшем строительном магазине. Но перед тем как приступать к монтажным работам, необходимо подготовить помещение, где будет ставиться сантехника.

Шаг 1. Ознакомьтесь с требованиями к установке джакузи. Для этого обратитесь к предыдущему разделу статьи и к инструкции к той конкретной модели гидромассажной ванны, которую вы планируете приобретать.

Шаг 2. Сделайте замеры помещения, определите место, где будет ставиться джакузи.

Перед приобретением и установкой джакузи обязательно ознакомьтесь с его размерами и сопоставьте их с площадью помещения, где будет производиться монтаж ванны

Шаг 3. На входе в ванную комнате установите высокий порог – он не даст проникнуть воде из помещения в остальную часть квартиры в случае потопа, устроенного из-за дефекта джакузи или ошибок при установке.

Высокий порог в ванную комнату

Шаг 4. Перенесите полотенцесушитель подальше от того места, где будет устанавливаться джакузи.

Шаг 5. Отведите от места монтажа гидромассажной ванны все электроприборы и розетки. От джакузи до подобных приборов должно быть не меньше 50-60 см. Эта рекомендация продиктована соображениями электробезопасности.

На примере этой схемы можно увидеть ограничения на установку розеток и электроприборов около ванной или джакузи. В зонах 0 и 1 их монтаж недопустим ни при каких условиях. В области 2 он нежелателен. Зона 3 допускает установку розеток, но только с защитой от попадания влаги

Шаг 6. Если джакузи будет устанавливаться на подиум, то подготовьте его заранее.

Шаг 7. Проведите водопровод ближе к тому месту, где будет монтироваться джакузи. Также не забудьте смонтировать запорную арматуру, чтобы не было необходимости полностью отключать горячее/холодное водоснабжение в квартире при ремонте или техническом обслуживании гидромассажной ванны.

Шаг 8. Установите на трубах, идущих к месту установки джакузи, фильтры тонкой и грубой очистки. Форсунки гидромассажной ванны очень быстро выходят из строя при работе с некачественной водой, а их ремонт будет стоить намного дороже, чем регулярная замена очищающих элементов в фильтрах.

Фильтр грубой очистки в разрезе

Шаг 9. Если давление в водопроводе непостоянно и может превышать допустимые для джакузи значения – установите на подводящих линиях ГВС и ХВС редукторы давления.

Шаг 10. Закончите отделку стен, пола и потолка в ванной комнате до того, как начнете устанавливать джакузи.

Отделку стен, пола и потолка в ванной нужно закончить заранее

Подключение джакузи к электросети

Подключение к электросети является наиболее важным этапом при установке джакузи, и эту работу должен выполнять квалифицированный электрик. Тем не менее, даже работа специалиста должна быть проконтролирована.

Подключение джакузи к заземленной розетке с помощью трехжильного кабеля

Всем известно, что обычная водопроводная вода — это замечательный электропроводник. Именно поэтому монтаж любых устройств, в которых есть одновременное подключение к водопроводу и электрической сети, требует неукоснительного соблюдения требований электробезопасности.

В первую очередь место выполнения электротехнических работ нужно обесточить. В многоквартирном доме это делает электрик. Джакузи подключают к электросети при помощи трехжильного кабеля к заземленной розетке. Сама розетка должна быть расположена за пределами ванной комнаты на расстоянии не менее 70 см, а лучше — 1 м от места расположения джакузи. Розетка должна быть европейского образца (помимо фазы и нуля евророзетка имеет еще и контакт заземления). К электрощитку ее необходимо подключать через предохранительный автомат и УЗО. Причем, предпочтительней, чтобы УЗО отводилось непосредственно для одной только розетки, к которой подключается джакузи, а не для всей квартирной электросети.

Также есть и альтернативный вариант подключения джакузи к электросети — через выключатель, который, как правило, входит в комплектацию джакузи. Такой выключатель аналогично должен быть расположен вне ванной комнаты на расстоянии, не позволяющем, находясь в джакузи, достать до него рукой. Также как и розетку, выключатель заземляют через трехжильный кабель, размер сечения проводника должен быть рассчитан на силу тока и мощность не менее чем потребляемые джакузи. Например, если потребляемая мощность джакузи не более 4 кВт при напряжении 220 В, то вполне достаточно чтобы сечение медной токопроводящей жилы было 1,5 мм², если же планируемая нагрузка 8 кВт, то сечение медной токопроводящей жилы должно быть 4 мм². Чаще всего потребляемая мощность джакузи находится в пределах 4 кВт.

Кабель, идущий от выключателя, подключают к УЗО и предохранительному автомату, которые электрик должен установить в электрощитке. Лучше всего будет установить дифференциальный выключатель. Предохранительный автомат и УЗО или дифференциальный выключатель должны быть рассчитаны на туже силу тока, что и джакузи

Также очень важно проследить за тем, чтобы провода, предназначенные для нуля, фазы и заземления, подсоединялись к соответствующим проводам или контактам

Принята общемировая система цветового обозначения проводов в зависимости от их назначения:

  • желто-зеленый — заземление;
  • голубой — ноль;
  • красный, коричневый или белый — фаза.

Тем не менее, некоторые электрики стараются объединить фазу с нулем. Такие действия необходимо пресекать. Значительно более жесткой реакции заслуживают попытки электрика заземлить джакузи посредством системы водоснабжения, отопления и канализации, желательно сразу отказаться от услуг такого «мастера».

Специфика монтажа гидромассажной ванны

Если для монтажа обыкновенной ванны необходимо лишь располагать знаниями в сфере сантехники и иметь представление о системе подключения к канализационным коммуникациям, то с джакузи ситуация обстоит сложнее, так как оно предусматривает подключение к электросети. В связи с этим, лучше всего поручить данную работу специалистам, которые трудятся в .

Монтаж джакузи предусматривает соблюдение целого ряда условий, пренебрежение которыми может обернуться самыми непредсказуемыми последствиями. Например, для размещения мотора, отвечающего за образование воздушных пузырьков, под гидромассажной ванной должно быть достаточно места, поэтому высоту джакузи следует отрегулировать посредством специальных ножек, придерживаясь идеальной горизонтали.

Цена последствий непрофессиональной и некачественной установки может в разы превысить затраты на оплату услуг мастера, имеющего опыт в данной сфере. Ошибки в процессе соединения сливных отверстий и стока канализации, а также в ходе подключения к электросети, могут стоить непомерно много. Если ежедневный сбор воды с пола ванной комнаты и ругань с соседями по поводу систематического выбивания пробок во всем подъезде не входят в ваши планы, то лучше не рисковать и сразу обратиться за помощью к профессионалам, работающим в нашей компании, которые располагают необходимым багажом навыков, знаний и инструментов.

Особенности моделей с гидромассажем

Ванная с гидромассажем – сложное сантехнического оборудование, отличающиеся от традиционной емкости для мытья наличием на дне и стенках чаши форсунок, через которые под давлением  выпускаются струи воды, тонизирующие или расслабляющие мышцы.

Особенностью этого прибора является то, что он подключается не только к водопроводной и канализационной системе, но и к электросети, чтобы обеспечить работу насоса, фильтра и компрессоров. Сделать монтаж гидромассажной ванны без профессионального опыта достаточно трудно. При выборе модели, снабженной этой полезной функции, учитывают следующие параметры:

  • Размер. Рекомендованный размер джакузи зависит от габаритов помещения. Лучше устанавливать такой сантехнический прибор по центру помещения или как минимум на расстоянии 0,7-1 м от стены, чтобы обеспечить свободный доступ для ремонта оборудования.
  • Мощность. Интенсивность воздействия струй определяется мощностью водного насоса и воздушного компрессора, которая составляет 800-1500 Вт. Чем мощнее эти электроприборы, тем ощутимее гидромассаж, но больше энергопотребление модели.
  • Количество и вид форсунок. Разные модели имеют различное количество и расположение форсунок, выпускающих струи воды, поэтому воздействие на тело человека они оказывают разное. Некоторые ванны имеют регулировки, переключающие различные по локализации и интенсивности схемы гидромассажа.
  • Дополнительные функции. Гидромассажные емкости для мытья оснащаются другими полезными функциями: ароматерапией, аудиосистемой, встроенной подсветкой.
