Установка доводчика на дверь своими руками, фото, видео

Регулировка установленного доводчика

Когда монтирование доводчика будет завершено, потребуется отрегулировать систему, чтобы хозяин комфортно пользовался дверью.

Скорость ее закрытия регулируется в 2-х диапазонах. У разных моделей различаются маркировка и расположение установочных винтов. Поэтому нужно внимательно изучать инструкцию, где указываются эти особенности. А вот сам принцип регулировки любой системы существенных отличий не имеет.

Регулировка доводчика

Первый этап. Соответствующий винт вращают, этим регулируя доводку двери до закрытого положения. Скорость и сила востребованного «дохлопа» имеют прямую зависимость:

от конструкции двери;
от ее массы;
от того, оснащена ли она замком с защелкой (на двери подъезда с кодовым замком, к примеру, часто устанавливают тугую защелку), что расположен по периметру проёма уплотнительного контура.

Второй этап. Устанавливается наиболее приемлемая скорость, когда дверь находится в полностью закрытом положении, а затем открывается ориентировочно до угла 15º (с этого положения начинается доводка). Движение двери должно происходить плавно. Хорошая работа — это когда не отмечается остановок и рывков.

Регулировка скорости закрываия дверей

Третий этап. Должны плавно вращаться регулировочные винты. Вполне достаточно проверить работу в небольшом секторе. Если винты выкручивать или закручивать чрезмерно:

механизм может поломаться;
корпус разгерметизируется, из него вытечет масло.

Четвертый этап. Когда необходимо закрывать дверь с большим усилием, специальным винтом повышают в доводчике предварительную нагруженность рабочей пружины.

Определенные модели таких систем обладают дополнительными функциями. Особые правила регулировки обозначенных моделей указываются в инструкции.

Видео: Установка доводчика на дверь:

Доводчики для входных дверей: виды механических устройств

Учитывая способ и место крепления доводчиков для входных дверей, их разделяют на следующие группы:

верхние доводчики;
нижние (напольные) доводчики;
скрытые (рамные) доводчики.

Верхние доводчики достаточно распространенные и универсальные дверные устройства. В основном используют такие дверные доводчики для входных дверей в здание. Отличаются несложным монтажом: скользящая тяга и рычаг фиксируются на перемычке дверной коробки, а корпус — на внутренней верхней поверхности полотна двери.

Что касается скрытых доводчиков для межкомнатных дверей, то их монтируют на этапе производства самих дверей, нижние доводчики устанавливают в полу, делая их почти невидимыми.

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7

При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса

Класс доводчика для двери	Ширина дверного полотна, мм	Масса дверного полотна, кг
EN1	до 750 мм	до 20 кг
EN2	до 850 мм	до 40 кг
EN3	до 950 мм	до 60 кг
EN4	до 1100 мм	до 80 кг
EN5	до 1250 мм	до 100 кг
EN6	до 1400 мм	до 120 кг
EN7	до 1600 мм	до 160 кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

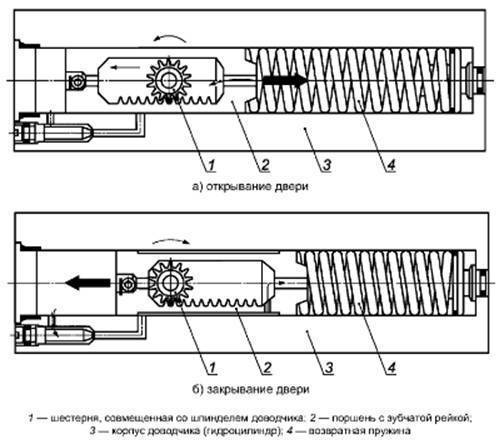

Как устроен дверной доводчик?

Чтобы знать, как отремонтировать доводчик двери необходимо четко представлять принцип его работы, а также его устройство . Большинство предлагаемых моделей однотипны, несмотря на некоторые различия во внешнем виде

В металлическом корпусе, заполненном маслом, находится механизм, который через складной рычаг передает усилие закрывания двери на пружину, которая сжимаясь, накапливает энергию, необходимую для закрытия дверей. Сжатие пружины происходит следующим образом.

Посредством зубчатой шестерни и рейки приводится в движение поршень, который и оказывает воздействие на пружину. По внутренним проточкам в поршне масло перетекает в освобождающуюся часть корпуса. Ограничение скорости закрытия происходит за счет регулировки скорости движения масла по каналам для обратного перетекания.

Вот, в общем, и весь принцип работы, достаточно простая конструкция, которая должна бы обеспечивать надежность устройства и хорошую ремонтоспособность.

Факторы, определяющие, возможен ли ремонт дверных доводчиков

К огромному сожалению, производители видно не сильно заинтересованы в возможности сделать ремонт доводчиков дверей доступным. На это наталкивает ряд наблюдений, например цельносплавный корпус. При возникновении проблем связанных с утечкой масла, заменой прохудившихся сальников предпринять какие либо шаги, кроме покупки нового доводчика не имеет смысла.

Поэтому огромную роль в долговечности играет регулировка доводчика двери, а также правильность его монтажа. В процессе эксплуатации не стоит фиксировать дверь в открытом положении при помощи подручных средств, это негативно скажется на устройстве. Для таких целей лучше купить доводчик с функцией блокировки двери при открытии на более чем 900.

Так как применяемая гидравлическая жидкость чувствительна к перепадам температуры наружного воздуха (при этом меняется вязкость жидкости), проводите при смене сезонов регулировку скорости доводки.

Устранение возможных неисправностей

Наиболее частой поломкой является выход из строя складного рычага, это основная проблема для доводчиков, установленных в проходных помещениях. Также к выходу из строя способствуют часто возникающие ударные нагрузки, такие как порывы ветра, неуравновешенные посетители, скрыть этот элемент доводчика не представляется возможным, поэтому он часто становится жертвой вандализма.

Возможна деформация рычага, его излом, часто выламывают крепление штанги к двери или самому доводчику. Такие неисправности легко устраняются при помощи сварки, в крайнем случае, можно приобрести рычаг в сборе, в продаже они имеются. Можно даже применять штанги от других модификаций при условии совместимости узла крепления к устройству.

К неполадкам, которые устраняются самостоятельно можно отнести нарушение скорости закрывания и доводки. Данные нарушения устраняются регулировкой соответствующих винтов, но помните, изменение положения регулировочных винтов более чем на два оборота от начального положения не допускается. И, как говорилось раньше, в случае утечки гидравлической жидкости ремонт доводчика двери практически невозможен.

Сила натяжения пружины регулируется соответствующей гайкой. Из всего вышесказанного можно сделать вывод — соблюдайте правила эксплуатации дверного доводчика, подбирайте модель в зависимости от веса дверного полотна, тогда устройство будет служить надежно достаточно долго.

04 декабря 2018

Ни для кого не секрет, что потери тепла из дома в большом процентном соотношении приходятся на утечку через дверь. Помимо качества самой двери, принципов утепления и плотности закрытия, важна скорость закрытия двери. Для контроля этой характеристики существует дверной доводчик.

Дополнительные функции

В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.

Фиксация открытого положения (hold-open)

Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).

Задержка открывания (демпфер)

Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.

Задержка закрывания

Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.

Подготовка дверей к установке

Перед тем как разбираться в том, как установить доводчик на дверь, необходимо подготовить саму дверь. Проверьте, правильно ли они установлены? Правильно ли установлены петли и не трется ли дверь об пол? Все это может пагубно повлиять на установленный доводчик, который будет либо работать некорректно, либо вовсе не работать.

Кроме этого рекомендовано проверить состояние тех самых петлей, убедитесь, что они функционируют достаточно хорошо, в крайнем случае, их необходимо смазать солидолом или любым другим доступным материалом подобного действия. Двери должны отлично работать, что кроме нормальной работы доводчика, сможет также гарантировать надежность самой двери.

Кроме этого необходимо учесть некоторые особенности типа доводчика, а их всего несколько, а точнее три.

Первый и так называемый стандартный тип доводчика это доводчик накладной. Особой конструкцией он не обладает и представляет собой обычную накладную пружину (пружина спрятана внутри), которая привинчивается к двери самым простым методом — шурупами (другая часть соответственно к двери).

Вторым из существующих вариантов можно назвать доводчик напольный который является действительно вторым не только по счету, но и по удобству, поскольку даже по сравнению с накладным доводчиком, который также сильно уступает более качественному, скрытому, механизм может испортить интерьер, поскольку его установка на полу крайне сильно бросается в глаза. Хотя критиковать данный выбор все же было бы глупо, поскольку при должной установке и некоторых интерьерных решений можно добиться привлекательного внешнего вида. Несмотря на некоторые неудобства, напольный доводчик является самым надежным и может прослужить примерно в два раза больше остальных вариантов.

Третий тип доводчика это скрытый доводчик. Возможно, самый привлекательный вариант, поскольку его конструкция позволяет спрятать доводчик внутрь дверного проема.

Инструкция установки доводящего механизма

При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.

Техника монтажа всех видов доводящих конструкций практически ничем не отличается.

Определение схемы монтажа

В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:

Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.

Использование шаблона

В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.

При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.

Выполнение монтажа

Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.

Порядок выполнения монтажа механизма:

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.

На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.

Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.

Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.

Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.

Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.

Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:

Особенности нестандартной установки

В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.

При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.

Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.

Алгоритм установки дверного доводчика

После обдуманного выбора правильного местоположения и определения схемы, дальнейшие действия выполняются в практически идентичной последовательности:

имеющийся в комплектации шаблон прикладываем и приклеиваем скотчем к месту установки;
через обозначенные производителем точки «керним» места будущих отверстий под крепеж, их должно быть 2 под рычаг и 4 для устройства;
монтажные отверстия желательно высверлить заранее;
крепим сначала рычаг, следом за ним корпус;
После фиксации устройства и рычага вторую половинку тяги установим на ось доводчика и выполним корректировку по длине. Рычаг должен быть строго перпендикулярен закрытому дверному полотну.

Крепеж в полном комплекте приложен изготовителем, покупать или менять его на другие метизы не нужно

Важно ни на йоту не отступать от инструкции, и успех обеспечен

Регулировка работы конструкции

После соединения тяги и основного рабочего органа в единый механизм остается узнать, как отрегулировать дверной доводчик. Эта процедура, как правило, осуществляется посредством корректировки двух регулировочных винтов. Два винта нужны для того, чтобы задать скорость движения полотна в двух режимах:

положением первого винта зададим скорость закрывания в диапазоне 180-15º;
вторым винтом «запрограммируем» скорость в диапазоне 15-0º.

Необходимая скорость выставляется посредством поворота винтов вдоль и против нарезки. Более одного поворота наверняка делать не придется.

Если дверь оборудовали доводчиками с дополнительными функциями, такими как:

BC (аббревиатура BackCheck) – демпфер, сопротивляющийся слишком резким усилиям в диапазоне 70-110º;
ФОП (от Hold-Open) – фиксатор полотна в открытом положении;
DC (в сокращении Delayed Closing) – затяжной момент движения в зоне 110-70º,

Убедившись, что характеристики скорости отвечают желаниям, а завершается движение требующимся «дохлопом» или «дожимом», закрываем ось доводчика декоративным колпачком.

Теперь работу можно считать завершенной и приступить к пользованию автоматически закрывающейся дверью. Функционировать доводящий механизм будет исправно, если на дверях не будут качаться дети, если нормальной работе доводчика не будут мешать подпирающие приспособления и неразумные руки, вечно стремящиеся захлопнуть или притормозить. При соблюдении правил эксплуатации устройство прослужит долго.

Особенности установки скрытых моделей доводчиков

Скрытые доводчики бывают:

напольными;
верхними;
в виде петель.

Напольные и верхние механизмы устанавливаются в процессе монтажа дверей, так как корпус находится в толще пола или потолка. Используют такие доводчики для открывания и закрывания дверей стеклянных дверей и со сложной конструкцией. Работа с подобными устройствами требует точности действий, поэтому без специальных навыков установить доводчик будет достаточно сложно.

Дверные петли ‒ еще один способ установить эту конструкцию. Они просты в монтаже и подходят для легких межкомнатных дверей. Если установить петли на тяжелую конструкцию, доводчик быстро станет неисправным, так как будет подвергаться постоянному износу. Для того чтобы правильно установить петлевой механизм, нужно выбрать направление движения оси и надежно закрепить конструкцию.

Как и что регулируется в дверном доводчике?

У всех доводчиков имеются особые клапаны, регулирующие скорость перетекания масла из одной камеры в другую. Регулировка этих клапанов и позволяет настроить доводчик так как надо – плавность его хода, силу закрывания и т.п. – чтобы пользоваться дверью было удобно.

В работе почти всех современных доводчиков есть 2 фазы:

закрывание – от максимального угла распахнутой двери до примерно 15°,
доводка, или «дохлоп» – от 15° до 0°.

Именно скорость движения двери в этих фазах и регулируется чаще всего. Некоторые модели доводчиков имеют еще и другие регулировки – например, настройка силы закрывания двери, регулировка промежуточного хода – возможность задержки двери в определенном положении для прохода нескольких человек или даже остановки двери в открытом состоянии на некоторое время. Но чаще всего имеются только две первых основных фазы, которые регулируются двумя винтами. Они являются основными, так как общая скорость закрывания двери не должна быть слишком быстрой, чтобы человек успел пройти в дверь, но и не должна быть слишком медленной, чтобы воздух извне (слишком жаркий летом или холодный – зимой) не слишком сильно проникал внутрь помещения. А скорость закрывания двери в последней фазе – при дохлопе – не должна быть слишком большой, чтобы дверь не хлопала, а плавно закрывалась, сберегая ресурс дверного полотна, коробки, петель и замков.

Самое главное правило регулировки – нельзя полностью выкручивать регулировочные винты. Это приведет к вытеканию масла (находящегося внутри доводчика под давлением) и бесповоротному выходу из строя доводчика. После этого отремонтировать его в домашних условиях будет невозможно и придется либо платить за ремонт в специализированной мастерской, либо покупать новое устройство.

Все регулировки почти всегда не превышают двух оборотов регулировочных винтов. Как правило, достаточно повернуть винт всего на пол оборота, чтобы очень сильно изменить регулируемый параметр. Точные данные о величине регулировок можно найти в инструкции к вашей модели доводчика.

Также чаще всего поворот винта против часовой стрелки увеличивает скорость движения двери, а поворот по часовой стрелке – напротив, замедляет ход.

Основные виды

Разновидность касается непосредственной установки. Здесь выделяют следующие виды доводчиков дверных:

Монтаж сверху. Это самая часто встречаемая разновидность, простая в монтаже, легкая в обслуживании и недорогая. Из названия понятно, что механизм ставится сверху и упирается в габариты короба полотна, а другой частью в дверное полотно. Отметим, что такое изделие имеет корпус, внутри пружину, амортизатор и масляные контейнеры. По ним перетекает масло, которое делает процесс закрытия мягким. Эта разновидность делится на два подвида, где первый имеет зубчатый привод, а второй скользящий. Последний считается разборным, поскольку его легко сместить для разборки доводчика с целью полноценного открытия двери.
Монтаж на пол

Такой монтаж имеет место быть там, где важно сохранить эстетические качества. К тому же, конструктивность рассчитана на плавное запирание полотен весом даже в 300 кг. Подобные изделия стоят немало, поэтому они применяются в торговых центрах, например, для открытия изделий из стекла

Доводчик тут ставится на пол. Он не имеет привычных нам подвижных и зубчатых механизмов, поскольку все располагается в едином корпусе.
Скрытый монтаж. Подобная конструкция применяется там, где это позволяет сделать дверной проем. Обычно их не устанавливают в уже готовые проемы, поскольку в них не соблюдены зазоры. Популярен скрытый доводчик на скользящем механизме, который чем-то похож на обычные модификации, но только скрыт от людей в нише. Более современными считаются петли с доводчиками. Из-за компактности, их трудно обслуживать, и они часто выходят из строя. Такие механизмы не рассчитаны на работы с массивными полотнами и при монтаже требуют, чтобы полотна висели ровно.

Подобные изделия стоят немало, поэтому они применяются в торговых центрах, например, для открытия изделий из стекла. Доводчик тут ставится на пол. Он не имеет привычных нам подвижных и зубчатых механизмов, поскольку все располагается в едином корпусе.
Скрытый монтаж. Подобная конструкция применяется там, где это позволяет сделать дверной проем. Обычно их не устанавливают в уже готовые проемы, поскольку в них не соблюдены зазоры. Популярен скрытый доводчик на скользящем механизме, который чем-то похож на обычные модификации, но только скрыт от людей в нише. Более современными считаются петли с доводчиками. Из-за компактности, их трудно обслуживать, и они часто выходят из строя. Такие механизмы не рассчитаны на работы с массивными полотнами и при монтаже требуют, чтобы полотна висели ровно.

Как отрегулировать дверной доводчик: особенности настройки приспособления

Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.

Нельзя полностью выкручивать регулировочные винты! Всем процессом настройки заведует обычно гидравлика – после отвинчивания больше чем на два оборота регулировочного винта из отверстия вытекает масло, закаченное туда под давлением. Заправить все назад в домашних условиях не получится.

Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.

С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.

Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!

Регулировка дверного доводчика фото

Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.

Разновидности доводчиков, особенности их монтажа

Доводчик на дверь выпускается в нескольких конфигурациях, но обладает одним и тем же принципом действия: выбирать модель лучше, исходя из максимального соответствия конструкции дверей, характеристикам и способам установки.

По массе и размерам дверного полотна подбирают механизмы определенного габарита. Оптимальным вариантом является доводчик с надежным запасом мощности – так будет обеспечена стабильность работы устройства, увеличится срок службы конструкции.

Усилие пружины будет меняться на основе расположения доводчика относительно петлевых элементов дверного блока. Обычно доводчики для дверей в комплекте имеют рычаг, крепеж и схему монтажа.

Монтаж устройства должен выполняться строго по схеме, прилагаемой производителями. Схема сборки механизма содержит чертеж устройства в натуральную величину. Установка доводчиков по такой схеме позволяет с высокой точностью и скоростью производить разметку непосредственно на месте установки. Лучше доверить такую ответственную и кропотливую работу квалифицированному специалисту.

Практикуют монтаж устройства снаружи и изнутри

Практикуют монтаж устройства снаружи и изнутри. Производители рекомендуют монтировать доводчики для дверей так, чтобы механизм закрывания дверей находился внутри помещения. Устройства можно монтировать на левые и правые двери: разработчики сделали все, чтобы создать такие универсальные механизмы доводчиков, которые бы можно было смонтировать на любых дверях.

Основываясь на особенностях дверных проемов, дверной доводчик можно разместить несколькими способами:

корпус устройства, который укреплен на дверном полотне, считается стандартной установкой;
корпус доводчика, укрепленный на дверном косяке, называется верхним способом установки.

Есть и вариант параллельной установки, когда корпус механизма закрепляют непосредственно на дверном полотне. Затем к дверной коробке монтируется пруток при помощи надежного монтажного уголка.

Следует учитывать, что установка доводчиков на наружные двери и их монтаж на внутренние двери помещений нуждаются в разных типах доводчиков

Если доводчик нужно смонтировать на входных дверях, выходящих на улицу, нужно принять во внимание особенности климата и погодные условия. На монтаж доводчиков внутри здания такие факторы не играют роли – такие механизмы обладают более лояльными условиями эксплуатации и чаще всего внутренние доводчики рассчитаны на меньший вес

Установка дохлопа

Настройку скорости закрывания двери необходимо проводить регулярно – не реже 2-х раз в год. Это необходимо и в чисто профилактических целях, а так же в связи с возможным изменением физико-химических характеристик масла.

Те же самые аргументы являются актуальными и для такой функции доводчиков как дохлоп

Это особенно важно для дверей с мягкими уплотнениями, магнитными или кодовыми замками

Для таких дверей очень важным является последний момент закрытия. Такой диапазон расположен в промежутке от 00 до150. В этом диапазоне створка должна закрываться медленно и надёжно.

Доводчик Дипломат

Для настройки доводчика двери «Булат» или близкого к нему по конструкции — «Дипломат», для этих целей предусмотрен винт регулировки дохлопа.

За счёт его вращения будут изменяться характеристики движения двери в диапазоне от 150.

Винты регулировки скорости и дохлопа находятся рядом на торцевой панели прибора.

Этот торец направлен в сторону дверных петель.

Как и в случае с винтом регулировки скорости, винт дохлопа требует такой же осторожности при манипуляциях с ним. Регулировку дохлопа следует проводить только после завершения отладки скоростных характеристик

Поворот регулировочного винта по часовой стрелке уменьшает скорость

Регулировку дохлопа следует проводить только после завершения отладки скоростных характеристик. Поворот регулировочного винта по часовой стрелке уменьшает скорость.

Поворот против неё – делает скорость больше. Во избежание технических проблем не стоит делать более 2-х оборотов в эту сторону.

Виды

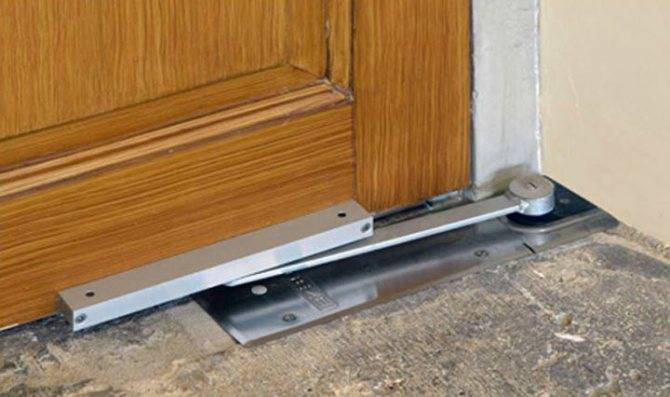

Один из видов напольного доводчика

Существуют виды изделий, принцип работы и способ монтажа которых отличается.

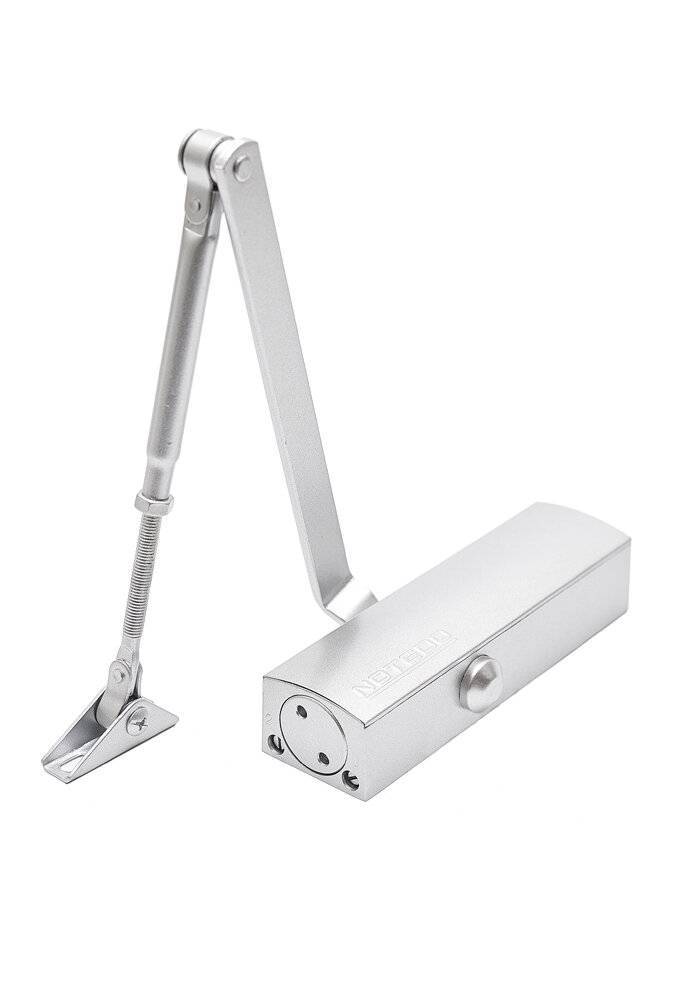

По месту установки самым распространенным является накладной доводчик верхнего расположения. Он крепится к верхней части дверного полотна и коробки. Установить его несложно, достаточно следовать инструкции, которая идет в комплекте с изделием.

Когда детали механизма хочется спрятать, можно купить скрытый вариант. Этот вид часто устанавливают на деревянную дверь. При монтаже элементы устройства скрывают внутри дверного полотна и коробки, в результате чего механизм не так сильно бросается в глаза.

Напольные доводчики устанавливают в основном на стеклянные двери.

Существует также электрический вариант, который дополнен полезными функциями.

Классификация доводчиков

Чтобы разобраться, как правильно поставить своими руками доводчик на входную дверь, необходимо разобраться с конструкцией изделия. На современном рынке предлагают разные модели доводящих приспособлений, которые отличаются между собой конструкцией и эксплуатационными характеристиками.

Сила закрывания полотна

Класс EN1-EN7;
Класс EN5- EN 7.

Благодаря разнообразию классов можно подобрать изделие с наиболее оптимальным закрывающим усилием полотна для любой дверной конструкции.

Устройство тяги

Рычажная тяга – по конструкции самый простой доводчик, но недостаточно компактный.

Тяга с наличием скользящего канала – изделие оснащено кулачковым механизмом, компактное в сборе.

Напольная тяга – доводящее устройство крепится непосредственно на половое основание.

Конструкция рабочего механизма

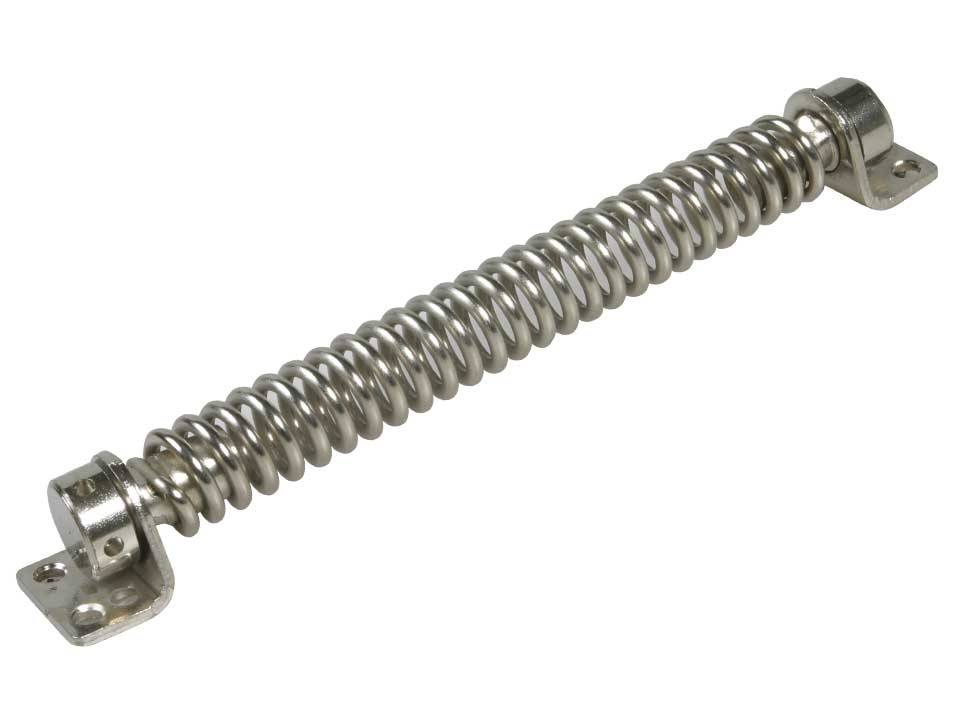

Пружинная конструкция – это уже устаревший вариант.

С шестерней и зубчатой рейкой – самый распространенный механизм, который обеспечивает при закрытии дверного полотна усиленный, но плавный режим.

Кулачковый – универсальный вариант.

Дополнительные опции

Демпфер открытия двери – применяется для наружных полотен;
Фиксация двери в открытом положении – функция применяется для входных дверей с интенсивным движением;
Задержка закрытия – используется для дверных конструкций складских, подсобных помещений с небольшой проходимостью;
Координация закрытия дверных створок – предназначена для противопожарных дверей и дверных блоков с двумя створками;

Индивидуальная корректировка дохлопа – используется для дверей с резиновыми уплотнителями.

Подводя итог

Нельзя не переоценить пользу доводчиков для владельцев. В комплекте конструкции находятся все детали, которые требуются для крепления устройства. А инструкция поможет даже несведущему владельцу машины установить дотягивающий механизм на свой автомобиль.

Невзирая на то, что на сегодняшний день доводчики находятся далеко не в каждой новой машине и считаются больше дополнительной опцией, но очень скоро этим механизмом будут укомплектованы даже бюджетные автомобили. Цена доводчиков не очень высокая, позволить себе его установку сможет каждый водитель, для которого важны удобство и безопасность движения.

Самостоятельная установка и регулировка дверного доводчика
