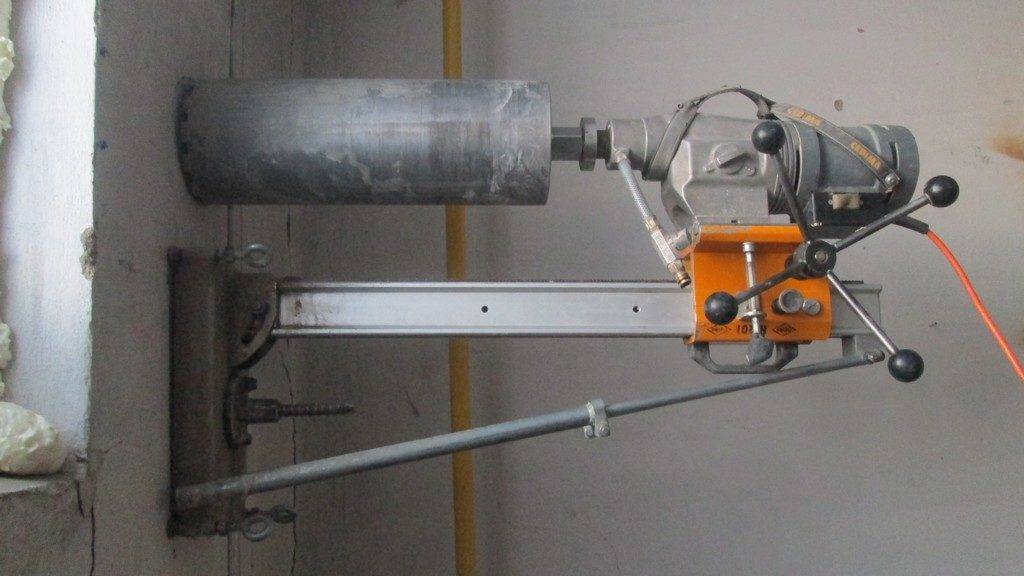

Установка алмазного бурения и ее преимещества над другим оборудованиям

Этапы и тонкости бурения отверстий

При алмазном сверлении железобетона могут использоваться кольцевые коронки. Их следует подбирать под материал основы. При подаче жидкости она должна поступать на коронку, исключая скопление грязи. В зависимости от того, какова прочность материала, можно добиться определенной скорости проведения работ. В минуту можно просверлить до 6 см.

Технология подбирается с учетом определенных условий. Сухое бурение применяется крайне редко. К нему прибегают, если под рукой нет водозаборного оборудования. Без него вся жидкость будет попадать на пол. Но и диаметр отверстия при этом уменьшается до 20 см.

Алмазное сверление кирпича не предусматривает создание особых условий. Для этого нужно электропитание, которое позволит проделать отверстия до 500 мм в диаметре

При этом ударного воздействия не оказывается, разрушительных вибраций нет, что особенно важно, если работы ведутся на фундаменте. Вокруг места сверления не появляются сколы и трещины, а стена остается полностью неповрежденной

Легче всего работать с силикатными и керамическими изделиями. Более сложным вариантом является клинкерная кладка. Она обладает высокой прочностью, а частицы глины при сверлении спекаются. Но и здесь алмазная коронка справится со своей задачей.

До начала работ следует застелить пол пленкой или изоляционным материалом. Когда используется вода, она может проникнуть к соседям. При сквозном сверлении работы нужно вести с двух противоположных сторон. Для этого на одной из поверхностей осуществляется разметка.

Крепление установки осуществляется специальными анкерами. Не возникнет сложностей, если фиксация устройства должна проводиться на крепких стенах. А вот если перегородки облицованы гипсокартоном или фасад облагорожен вентилируемой системой, закрепиться не получится. Для работ нужно будет удалить облицовку на определенной площади, только тогда можно приступать к работам. К перекрытиям крепление осуществляется по такому же принципу, как и к стенам. В некоторых случаях можно использовать распорку к полу и потолку. Это позволяет уберечь от демонтажа отделку пола. А вот при установке анкеров поверхность повреждается.

О технике безопасности

Главное требование при работе с любым инструментом для сверления — надежная поверхность под ногами и устойчивое их положение

Специалисты напоминают, что инструмент в любой момент может заклинить и выскользнуть из рук, поэтому важно позаботиться о собственной защите, обязательно надеть специальные очки и маску, чтобы защититься от вылета бетонной крошки или облома сверла. Для перфораторов продаются насадки на бур, которые защищают от разлета камней и обломков, и препятствуют распространению пыли

Перед сверлением необходимо изучить планировку коммуникаций, чтобы не задеть их при работе. Однако случаются неожиданности — не все хозяева отмечают изменения в прокладке проводки и труб. Поэтому если есть хоть малейшие сомнения, лучше перенести место отверстия как можно ближе к окну или смежной стене.

Правила техники безопасности

При сверлении отверстий с применением алмазного инструмента следует всегда соблюдать определенные и установленные правила, связанные с безопасностью процесса:

перед сверлением надо проверить наличие электропроводки в месте работы;
оператор должен использовать специальную одежду, защитные очки и респиратор;
следует обезопасить зону, расположенную под местом сверления

Это особенно важно при вертикальном сверлении и при сверлении отверстий под углом;
используемое оборудование должно быть исправным. Не допускается наличие каких-либо повреждений изоляции питающего кабеля

Электрический кабель во время работы должен располагаться так, чтобы его нельзя было повредить;
сверление отверстий большого диаметра заканчивается выпадением керна. Учитывая его массу, очень важно позаботиться об отсутствии хрупких вещей и людей в зоне падения керна;
в процессе сверления оператор не должен касаться самой коронки, поскольку она при попадании на скрытую электропроводку может оказаться под напряжением;
при сверлении отверстий в несущих элементах необходимо использовать опорные конструкции.

Большую опасность представляют работы, проводимые на высоте более 1,5 м. В этом случае следует использовать надежные строительные леса.

Поскольку при сверлении бетона образуется боьшое количество бетонной крошки, с силой отлетающей от массива, то обязательно использование средств защиты глаз и лица.

Сверлить с лестницы категорически запрещено. Любое обслуживание используемого оборудования следует проводить только при выключенном электродвигателе.

Почему бурение «алмазное»

Алмаз в переводе с арабского «твердейший». Существует шкала твердости Мооса, и там минерал получил 10 баллов из 10. Поскольку природный алмаз очень дорог, его применение не могло получить широкого распространения за рамками ювелирной отрасли вплоть до середины XX, когда стали доступны синтетические алмазы. Не представляющие интереса ювелирам, но сохранившие свои прочностные характеристики и используются в широком диапазоне производственных процессов, в том числе и в бурении (сверлении цилиндрических отверстий).

Только в России выпускается более тысячи видов алмазных инструментов. Алмазный инструмент для бурения, изготовлен, конечно, не из алмазов, но его оснастка – коронки, буры имеют алмазосодержащие сегменты. И хотя алмаз имеет очень низкий коэффициент трения, он в процессе бурения все же истирается, однако режущая кромка — «матрица» всегда (до выработки ресурса) остается острой, поскольку она многослойна. По мере стирания кромки, проступает новый слой с алмазной крошкой, которая и определяет качество алмазного бурения. Разрушение материала происходит только в зоне реза. Такого эффекта невозможно добиться ни одним из строительных инструментов.

Это интересно: Впервые эксперимент с алмазным бурением был проведен Георгом Лешо. Швейцарский инженер изготовил первую алмазную коронку, которая успешно прошла испытания при бурении тоннеля в Альпах в 1882 году. В виду высокой стоимости коронки с природными алмазами, изобретение надолго осталось просто историей.

Области применения алмазного бурения

Алмазное бурение (сверление) – инженерно-технологический процесс получения отверстия цилиндрической формы в строительном или природном материале (бетон, железобетон, кирпич, камень, асфальт, различные твердые породы минерального происхождения и др.) с использованием алмазного инструмента, оборудования и техники, таких как: установки алмазного бурения, установки алмазного сверления, сверлильные алмазные машины, станки алмазного бурения, дрели алмазного сверления, дрели алмазного бурения, керносверлильные алмазные установки, алмазные установки колонкового сверления, алмазные буровые коронки, алмазные сверлильные коронки и т.д., а также дополнительных приспособлений и принадлежностей. Алмазное бурение (сверление) отверстий является одним из типов колонкового бурения, а также часто называется алмазным кольцевым бурением или алмазным кольцевым сверлением. Колонковое бурение – вращательное бурение, при котором разрушение материала осуществляется по кольцу с сохранением внутренней части в виде керна, а не по всей площади забоя. При колонковом бурении частицы разрушенного материала удаляются из зоны алмазного бурения (сверления) и выносятся на поверхность промывочной жидкостью, нагнетаемой буровым водяным насосом в корпус бурильных труб. По мере углубления скважины выбуренный керн входит в колонковую трубу и заполняет ее. Периодически керн необходимо заклинивать, отрывать от основы и поднимать на поверхность.

Алмазное бурение отверстий широко применяется в строительной индустрии и геологоразведке:

Укрепление фундаментов
Установка анкерных болтов
Изготовление ниш в кирпичных и бетонных стенах
Отсверливание проемов в капитальных стенах и перекрытиях для нестандартных технических задач
Получение технологических отверстий для прокладки инженерных сетей и коммуникаций, таких, как: – системы отопления, водоснабжения, канализации, газоснабжения, вентиляции, кондиционирования – электрические сети, волоконно-оптические каналы передачи данных
Изготовление глубоких скважин в гидротехническом строительстве
Взятие образцов кернов асфальта в дорожном строительстве, бетона в монолитных сооружениях; скальных пород при разведке месторождений твердых полезных ископаемых, а также в инженерно-геологических изысканиях для определения качества строительных материалов или состава горных пород
и многое другое

Возможности алмазного бурения (сверления) отверстий на сегодняшний день практически неограничены. Алмазное бурение (сверление) отверстий возможно в любом строительном материале (бетон, железобетон, асфальт, камень, кирпич, и т.д.), под любым углом, в любом направлении, практически неограниченной длины и диаметра.

Когда уместно алмазное бурение бетонных стен и перекрытий

Практически на каждой современной строительной площадке применяется технология алмазного бурения отверстий в бетоне. Это – достойная альтернатива работе молотка и перфоратора. Применение традиционного инструментария часто приводило к таким нежелательным явлениям:

появление трещин и сколов на обрабатываемой поверхности;
обилие пыли;
высокий уровень шума и вибрации.

Новый вид сверления позволяет просверлить плотную каменную, бетонную или кирпичную стену толщиной 5 м всего за 20 минут! Во время бурения бетона создается шум, уровень которого не вызывает дискомфорта у работников строительных площадок и людей, находящихся неподалеку. Поэтому техника алмазного бурения нередко эксплуатируется даже в густонаселенных спальных районах для таких целей:

обработка перекрытий под отопление;
подвод коммуникаций в бассейнах;
пробивание отверстий под технические установки;
подготовка фундамента для инженерных систем, его армирование;

Алмазное сверление бетонной стены

установка лестничных перил;
обустройство вентиляционной системы.

В строительной практике возникают ситуации, когда возникают затруднения с выполнением оконных и дверных проемов – тогда также прибегают к технологии алмазной резки.

Оснастка для бурения отверстий большого диаметра

Для создания цилиндрических отверстий большого диаметра применяют специальный тип буров – коронки. Корпус буровой коронки имеет вид полой трубы. На одном конце корпуса есть специальный механизм для крепления коронки к валу двигателя, а на другом напаяны алмазосодержащие сегменты. В роли керна выступает бур с небольшой винтовой нарезкой. Его длина на 1-2 см больше высоты корпуса. Керн используется для центровки проделываемого отверстия.

Бурение бетона коронкой, цена которой считается одним из недостатков данного способа, выполняется с помощью тяжелого перфоратора или специальной установки. Диаметр коронки может достигать 1000 мм, а по заказу его можно увеличить еще больше. При этом глубина сверления ограничивается высотой корпуса.

Недостатки

К минусам метода можно отнести несколько моментов. Во-первых, постоянная нужда в жидкости, то есть для эффективной работы требуется емкость с водой. Но она во время сверления оказывается на полу. При необходимости, чтобы сохранить порядок и чистоту на стройке, советуют применять модели, основанные на безводной работе. Но у такой замены также есть недочет. Сверлильная техника, работающая без водяного компонента, характеризуется скорым изнашиванием сегментов.

Алмазные составляющие по стоимости намного выше классических ударных устройств. Одна коронка прослужит примерно в течение 5-7 м реза. Алмазная техника представляет собой инновационный и очень действенный строительный метод, который с каждым годом набирает обороты и используется практически при любом сооружении зданий.

Цена алмазного бурения

В цену алмазного бурения следует засчитывать еще амортизацию инструмента и оборудования, а также и расход электроэнергии

На цену бурения отверстий алмазным инструментом оказывают влияние следующие факторы:

сложность работы (бурение стены в труднодоступном месте или под углом);
вид строительного материала несущей конструкции здания;
диаметр, глубина и количество проделываемых отверстий.

Алмазное бурение отверстий в бетоне, цена:

Диаметр отверстия, мм	Кирпич, пенобетон, газобетон	Железобетон, монолит
40 — 70	15 руб/см	22 руб/см
80 — 100	17 руб/см	24 руб/см
200	30 руб/см	37 руб/см
300	45 руб/см	60 руб/см

Алмазное бурение отверстий в бетоне показано в видео:

Во сколько обходится алмазное бурение отверстий

Хотя данная технология обходится дороже альтернативных способов бурения и сверления отверстий, она обладает многими достоинствами. Если вы имеете опыт в строительной сфере – сэкономите средства, выполнив эту процедуру самостоятельно. В противном случае необходимо обратиться в строительную организацию, которая предложит вам свою смету на услуги бурения. Основным ценообразующим фактором является количество отверстий, их диаметр и глубина. Имеет значение диаметр используемого сверла (чем больше размер коронки – тем более высокой будет цена услуг). Также на конечную стоимость оказывают влияние следующие факторы:

бурение в труднодоступных местах, на высоте;
необходимость создания отверстий под углом;
отсутствие поблизости источника электропитания и водоснабжения.

Некоторые компании за отдельную плату предлагают дополнительные услуги, среди которых – предварительная подготовка места строительства, выполнение разметки, защита мест сверления, вывоз строительного мусора и т. д. Некоторые из них предлагают рассчитать предварительную стоимость работ с помощью специального онлайн-калькулятора.

Пошаговая инструкция запуска

Как и всякий вид коммерческой деятельности, организация предприятия по алмазному сверлению начинается с разработки бизнес-плана. Он содержит расчеты вложений на старте и потенциальные расходы на каждый месяц, а также прогноз вероятной прибыли. После составления подобного плана дальнейшие шаги просты:

Официальное оформление предприятия. Это может быть ИП с режимом налогообложения УСН («доходы»). ОКВЭД 45.12.
Приобретение инструмента, подбор помощника.
Создание сайта, группы, размещение объявлений для поиска потенциальных заказчиков.
Работу можно начинать после первого же заказа.

Что представляет собой технология алмазного бурения

Как уже было сказано в начале, при выполнении ремонта, особенно связанного с перепланировкой помещений, бывает необходимо сделать новый дверной проем, проложить коммуникации по другому пути или выполнить другую работу, при которой требуется сделать отверстие в стене или потолочной плите.

В современном строительстве, проведении ремонтных работ сегодня широко применяют алмазное бурение отверстий. Использование этого метода позволяет быстро, с минимальным образованием пыли и шума, высверлить отверстие нужного размера, имеющее идеально ровные края.

Данная технология может применяться на любых строительных конструкциях. Это может быть обычный панельный жилой дом или тяжело армированный быстровозводимый ангар. Выполнять отверстия можно почти в любых твердых материалах, это могут быть:

Бетонные плиты.
Железобетон с любой степенью армирования.
Кирпичная кладка.
Камень природный
Керамзитобетон
Пеноблоки и пр.

Преимуществом технологии является минимальное количество неудобств – шума, вибрации, образования пыли. Поэтому, при больших объемах и сжатых сроках, работы разрешается производить круглосуточно

Использование промышленных пылесосов в процессе сверления позволяет сохранять чистоту в помещении, что особенно важно, если работа ведется в жилых или офисных зданиях

Преимущества алмазного бурения

03.05.2011
| ООО «АЛМА»

| 6769 просмотров

На сегодняшний день технология алмазного бурения является самой надежной и безопасной. Суть современной технологии алмазного сверления железобетона заключается в следующем: для бурения используется специальное оборудование, которое состоит из сверлильной коронки с алмазным сегментом, рабочего привода (электродвигатель), стойки и несущего основания.

Алмазное бурение отверстий – это безударный метод. Позволяет изготавливать отверстия в строительных конструкциях без повреждения несущих элементов. В этом и заключается основное преимущество установки алмазного бурения перед отбойными молотками. Во время сверления отверстий, конструкция не подвергается вибрационным нагрузкам, которые оказывают разрушительное влияние на ее целостность или срок эксплуатации. Для проведения работ по алмазному бурению не требуется каких-либо специальных условий. Все что необходимо, это наличие электропитания в 220 Вольт и источник чистой воды, подходит обычный водопровод.

Алмазная коронка – это специальная труба на рабочем торце которой напаяны зубцы из технических алмазов. Для этой технологии не имеет значения в каком материале изготавливать отверстие, поскольку и бетон, и гранит установка пробурит быстро и качественно. То же касается и других твердых строительных материалов: кирпича, пенобетона, асфальта и т.д..

Алмазное бурение – это передовой метод проделывания отверстий в строениях любого типа. Высокая скорость проведения работ, большая метрическая точность расположения отверстий и их геометрических параметров, все это делает остальные методы проделывания отверстий безнадежно устаревшими. Кроме того, алмазное бурение не наносит вреда экологии и здоровью оператора, не сопровождается высокими звуками, и практически исключает вибраций.

Конечно, для получения отверстий в бетоне можно воспользоваться и другими методами, отбойным молотком или перфоратором, если такие понятия, как эффективность и безопасность для вас не имеют значения. Можно воспользоваться и дедовским методом – кувалдой. Однако бесспорно одно – лучшего метода, чем алмазное бурение, на сегодняшний день не существует!

Преимущества алмазного бурения:

отсутствие вибраций;
отсутствие пыли;
отсутствие шума;
высокая точность размеров и идеально круглая форма с отшлифованными краями;
высокая скорость бурения;
бурение безопасно для несущих конструкций;
большой диапазон диаметров отверстий;
возможность бурения в труднодоступных местах;
возможность бурения под углом;
возможность бурения на большую глубину;
возможность обработки природного и искусственного камня;
возможность решения сложнейших строительных задач.

Недостатки алмазного бурения:

применение воды, которая во время бурения льется на пол;
высокая стоимость оборудования;
наличие дорогостоящих расходных материалов.

Преимущества применения ударного инструмента:

низкая стоимость расходных материалов;
отсутствие специальной подготовки;
отсутствие подачи воды;
возможность изготовления отверстий различных размеров.

Недостатки применения ударного инструмента:

наличие больших вибраций;
высокий уровень шума;
большое количество пыли и мусора;
большие трудозатраты;
появление трещин в обрабатываемой поверхности.

Преимущества

Алмазная резка и бурение отличаются рядом положительных особенностей. Поэтому представленная методика широко применяется в частном и промышленном строительстве. Положительные качества алмазного бурения следующие:

Работы выполняются быстро. Если помещение было подготовлено к проведению высверливания, процедура занимает не больше нескольких часов. Скорость зависит от характеристик материала, сложности задачи.
Полученное отверстие имеет гладкие края, которые достаточно слегка отшлифовать.
Четкая геометрия полученного проема.
Бурение проводится в стенах, перекрытиях, фундаментах любой твердости, включая поверхности из гранита, керамогранита, базальта.
Даже в небольших узких помещениях используются буровые установки.
Пыль и грязь практически не образуются.
Относительно низкий уровень шума.
Возможность создания отверстий практически в любом положении. Можно делать каналы под наклоном.
Отсутствие вибраций положительно отражается на целостности конструкции. Исключается появление трещин, разломов.

Благодаря перечисленным преимуществам представленная техника часто применяется при монтаже и демонтаже.

Сверление бетона без удара

Алмазное сверление керамогранитной или бетонной стены осуществляется без удара. Для этого могут использоваться специальные установки или ручной инструмент. Второй может обеспечить лишь небольшой диаметр, тогда как стационарное оборудование демонстрирует более выдающиеся результаты. С помощью коронок и сверл можно обработать поверхность, не подвергая ее вибрации. Ведь процесс при этом будет проходить тише и аккуратнее. Стенки тоннеля на вид смотрятся удивительно идеальными. Они будто отшлифованы. Дополнительной обработки они не требуют. Это позволяет подготовить каналы для водопровода и прокладки вытяжных систем, а также труб канализации и многого другого за короткое время. Тратиться на внутреннее усиление поверхности при этом не нужно.

Преимущества сухого сверления

Сверлить стены можно не только по мокрой, но и сухой технологии. Среди основных преимуществ последнего алгоритма следует выделить возможность работы в чистых помещениях. Если процесс проводится там, где поблизости нет источника воды, то без этой технологии тоже не обойтись, в этом и состоит ее преимущество. Воздушная вентиляция будет отвечать за охлаждение режущей кромки.

Используемый инструмент для обработки

Когда с диаметром и длиной буров вы разобрались, можно переходить к изучению типов инструмента, который используется при сверлении. Среди наиболее распространенных вариантов — стационарные установки. В продаже можно встретить сверлильные дрели и станки. Для маленьких отверстий можно использовать электрические дрели и перфораторы с ударным механизмом, которые можно встретить сегодня почти у любого домашнего мастера. Нужно будет лишь дополнительно приобрести расходную оснастку. Дрели, однако, не такие мощные как перфораторы, и не у всех устройств предусмотрена виброударная опция. Она делает инструмент более дорогим. Если вы не планируете проделывать отверстия в прочных стенах на постоянной основе, то и за функцию переплачивать не стоит.

Если вы все еще не выбрали инструмент, следует рассмотреть его виды.

Легкие установки с мощностью в 1800 Вт.
Более мощные модели до 2500 Вт.
В третьей группе находятся мощные установки, которые работают при 3300 Вт максимум. Эти устройства способны проделать отверстия до 350 мм и больше. Данные машины можно применять для манипуляций с фундаментом, где проделываются отверстия под анкеры. Углубляться при этом приходится до 1, 5 м. А вот для воздуховодов проделываются 350-миллиметровые отверстия.

Легкие установки не способны осилить больше 130 мм. Основными преимуществами таких машин являются масса и доступная стоимость. Алгоритм проведения работ не предусматривает необходимости использования второй ручки. Но это может стать причиной сокращения срока эксплуатации сверла. Иногда такая работа приводит к срыву сегментов.

Основные этапы техпроцесса

Первым шагом будет подбор алмазной установки и подготовка поверхности. Место по периметру освобождается от мусора и лишних элементов, которые могли бы препятствовать проведению работ. Нужно нанести оси и определить диаметр. Если технология предусматривает подачу воды, осуществляется ее подведение. В противном случае можно воспользоваться технологией сухого сверления

Важно позаботиться об электропитании и подаче воздуха

Теперь наступает черед оборудования, которое устанавливается на месте будущего отверстия. Как только все подключения были проверены, оборудование подключается. Оно не должно располагаться максимально плотно к поверхности, так как это может сорвать машину и повредить оснастку. Что не только губительно для установки, но и опасно для человека.

Чем отличается алмазное бурение от простого бурения?

Инструмент для алмазного бурения практически лишен недостатков обычной буровой установки. Это улучшенная современная технология, которая активно применяется строителями при монтаже и демонтаже. Простое бурение выполняется при помощи перфоратора. Подобная методика имеет ряд недостатков:

Высверливание выполняется ударным методом, поэтому существует вероятность разрушения конструкции. На поверхности могут появиться трещины, что впоследствии приведет к разрушению сооружения.
Бурение приводит к появлению большого количества строительной пыли. Из-за этого развиваются заболевания дыхательных путей работников монтажной организации. Помещение потребует долгой и сложной уборки.
Невозможно выполнить бурение на значительную глубину и большого диаметра.
При контакте бура с металлической армировкой железобетона срабатывает блокировка. Инструмент останавливается, что снижает риск заклинивания бура. Иногда защитный механизм не срабатывает, что приводит к травмам работников, негативно отражается на конечном результате.

В ходе алмазного бурения нет вибрации и ударных нагрузок. Это универсальная технология, позволяющая создавать любые отверстия в материалах разной твердости. При этом появляется минимальное количество строительной пыли. Технология безопасная, потому что режущий инструмент легко раскроит даже металлическую арматуру.

Концепция бизнеса

Проделывание отверстий в бетонной стене или полу для алмазной техники не представляет трудностей, поэтому увеличение проемов в стенах и перегородках, проведение канализации и прочие работы осуществляются в короткое время.

На пробивание одного отверстия ударной дрелью или отбойником тратится примерно час, и это довольно шумный и пыльный процесс.

Техника прекрасно справляется с прокладкой систем вентиляции и увеличением проемов в несущих стенах. Эта методика подходит даже для работы с армированным бетоном с диаметром арматуры до 30 мм.

Услуги по разрезанию и просверливанию бетона востребованы не только на производстве и у крупных строительных подрядчиков, но и у частных лиц – при возведении жилых домов или ремонте в квартирах.
