Как стравить воздух с батарей разных типов
Приборы обогрева помещений по материалу изготовления подразделяются на ряд видов батарей со своими особенностями стравливания воздуха – это радиаторы:
- алюминиевые;
- стальные;
- биметаллические;
- чугунные;
- медные;
Алюминиевые
Приборы отопления из алюминия изготавливают способом экструзии расплавленного металла. То есть, жидкий алюминий вдавливают в опоку. Материал радиаторов достаточно мягкий и при малейшем механическом воздействии деформируется. По это причине алюминиевые батареи рекомендуют устанавливать в частных домах с автономными системами отопления, оснащёнными автоматическими воздухоотводчиками.
Стальные
Батареи из стали обладают большой прочностью. Поэтому они легко переносят установку, как кранов Маевского, так и автоматов. Порой и те и другие заменяют терморегуляторами.
Биметаллические
Радиаторы, которые имеют стальной корпус, покрытый оребрением из алюминиевого сплава, чаще всего оснащают кранами Маевского. Биметаллические приборы монтируют в частных особняках и многоквартирных домах. В зависимости от местных условий отопления батареи снабжают автоматическими устройствами сброса воздуха.
Чугунные
Особенности чугуна, как хрупкого материала, заставляют с осторожностью подходить к выбору устройств для спуска воздушных пробок. В основном, как было сказано выше, используют обычные краны или врезные болтовые клапаны
Медные
Этот дорогой, но превосходный по своей теплопроводности, металл требует к себе деликатного обращения. Для медных радиаторов применяют специальные устройства, построенные по принципу крана Маевского. Соблюдается условие врезки устройств из того же металла, что и сам радиатор – меди.
Все эти особенности установки устройств для стравливания воздуха с батарей из различных материалов не зависят от их конструкции, будь они секционными, трубчатыми, панельными, пластинчатыми или вакуумными приборами.
Как будем подключать
Схема подключения радиаторов может быть различной. От того, какому варианту будет отдано предпочтение, зависит уровень теплоотдачи и комфортность нахождения в квартире. Неправильно выбранная разводка может на 50% снизить мощность системы отопления.
Наибольшее распространение получила односторонняя боковая схема, отличающая наибольшим показателем теплоотдачи. В этом случае трубу, подводящую теплоноситель, соединяют с верхним патрубком, а отводящую с нижним.
Если сделать наоборот, эффективность обогрева помещения снизится практически на 7%. Для подключения многосекционных радиаторов такая схема не всегда оправдана, так как возможен недостаточный прогрев последних секций. Избежать этого можно путем установки удлинителя протока воды.
В квартире со спрятанными в полу или проходящими под плинтусом трубами используется нижнее подключение.
Это наиболее эстетичный вариант, при котором патрубки для подвода и отвода теплоносителя располагаются внизу в полу, а потому для подключения используются нижние отверстия.
Диагональное
Монтаж батарей, у которых двенадцать или больше секций, осуществляется по диагональной схеме.
Теплоноситель подается через верхний патрубок, располагающий с одной стороны радиатора, а отводится через нижний на другой стороне.
Последовательное
Такая схема подключения предполагает наличие в системе отопления давления, достаточного для движения теплоносителя по трубам.
При этом стоит предусмотреть кран Маевского, предназначенный для отвода избыточного воздуха.
Важно помнить, что выполнение ремонтных и профилактических работ будет сопровождаться отключением всей отопительной системы
Параллельное
Параллельная разводка предполагает наличие специального теплопровода, встроенного в систему отопления, через который теплоноситель подается и отводится наружу.
Наличие специальных кранов на входе и выходе делает возможным замену отдельных радиаторов без отключения теплоснабжения. Однако схема может стать причиной недостаточного прогрева труб при пониженном давлении в системе.
Устранение воздушной пробки
Спустить воздух с отопления закрытого типа можно через воздухоотводчик в верхней точке системы или через краны на радиаторах
Если правильно спроектировано отопление, то как спустить воздух из него, не будет представлять труда. Можно устроить так, что стравливание скопившегося воздуха будет происходить автоматически, по мере его накапливания. Для этого служат специальные приспособления — воздухоотводчики, установленные в критических точках. В иных случаях необходимо приобрести навыки, как спустить воздух из отопительной системы в ручном режиме.
При этом имеет значение:
- открытый или закрытый тип системы;
- естественная или принудительная циркуляция теплоносителя;
- верхний или нижний вариант разводки труб;
- соблюдены ли уклоны труб по горизонтали.
Спускной кран на радиаторе

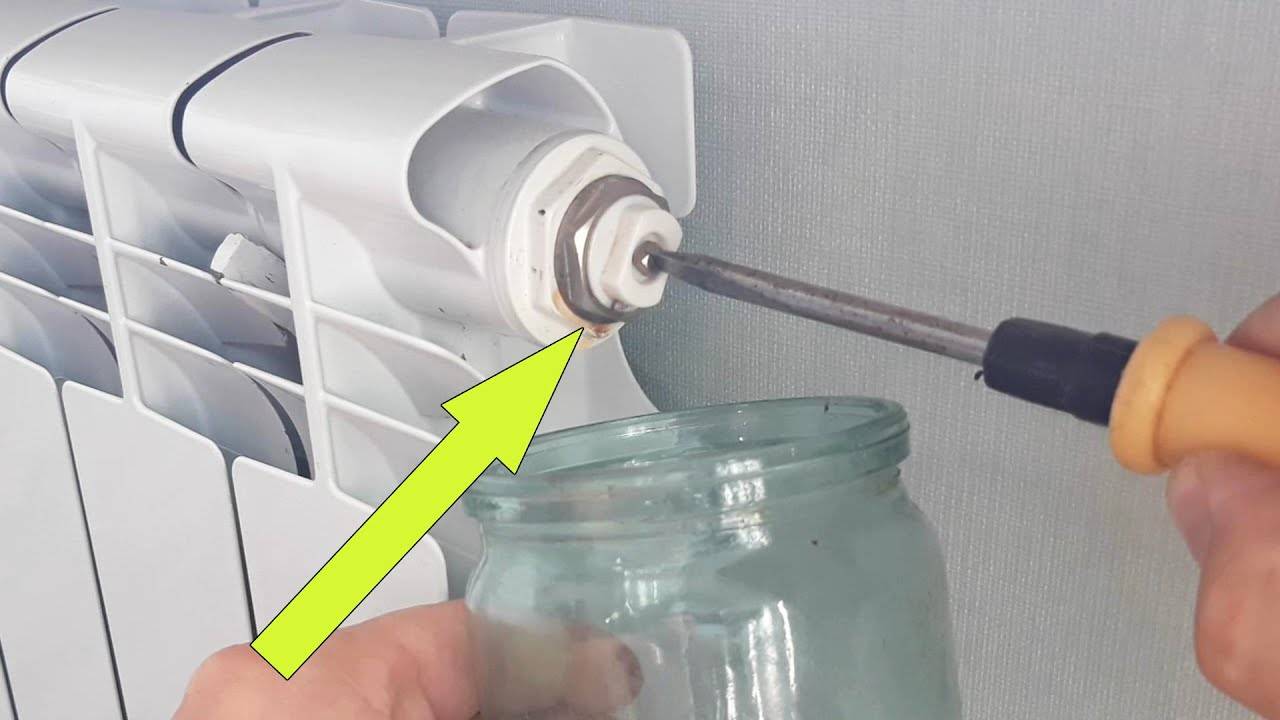

Процедура удаления скопившегося в батарее воздуха через кран Маевского не представляет сложности
В многоквартирных домах у жильцов не возникает вопроса, как спустить воздух с отопления, об этом должны беспокоиться специалисты управляющей компании. Хотя в старых пятиэтажках так устроено отопление, что спустить воздух из него возможно только через радиатор в квартире верхнего этажа, и заниматься этим периодически приходится самим жильцам. Более острой выглядит проблема завоздушивания для владельцев частных домов, имеющих автономное отопление — спустить воздух периодически бывает необходимо. Чтобы спустить воздух из радиатора водяного отопления, применяется игольчатый воздушный клапан, т.н. кран Маевского. Такое устройство устанавливают в верхнем торце радиаторной батареи, вместо заглушки. Иногда его также применяют для спуска воздуха из трубы полотенцесушителя. Различные модели кранов Маевского несколько различаются, поэтому перед тем как спустить воздух в радиаторах отопления, нужно ознакомиться с инструкцией. Открывают клапан крана или рожковым ключом, или обычной отверткой, или просто рукой.
Рассмотрим, как спустить воздушную пробку из батареи отопления при помощи установленного на ней крана Маевского:
- подготовить инструменты (ключ или отвертку) и емкость для сбора воды;
- открыть полностью термостат, затем открутить на пол-оборота кран Маевского;
- воздух начнет выходить через клапан с легким шипением;
- подставить емкость и держать клапан открытым, так как спускать воздух из радиатора отопления нужно, пока не потечет вода;
- при появлении плотной струйки воды можно закрутить кран.
Спуск воздуха через расширительный бак
Оснащение расширительного бака полуавтоматическим поплавковым механизмом позволит поддерживать постоянный уровень воды
В частных домах устройство отопительных систем бывает различным, оно зависит от особенностей планировки зданий. Для разных типов систем применяются соответствующие расширительные баки — открытые или закрытые. Поэтому индивидуальным домовладельцам чаще приходится задумываться, как целесообразнее — спустить воздух из радиатора отопления или через расширительный бак.
В системе открытого типа пузырьки воздуха имеют свободный выход через расширительный бак, установленный на чердаке. Если нормально работает отопление, спускать воздух из системы нет необходимости, поскольку он выходит сам. Но жидкость постепенно испаряется, и уровень воды в открытом расширительном баке может опуститься настолько низко, что в верхней части подающего трубопровода появится воздушная пробка. При этом циркуляция теплоносителя замедлится или совсем прекратится, и в этой ситуации уже должна идти речь о том, как спустить воздух из отопительной системы.
Чтобы выгнать воздушную пробку, можно долить воды в расширительный бак сверху, но лучше пополнить объем жидкости в системе через нижний кран, подключенный к водопроводу. Поступающая снизу вода заполнит пустоту в трубе и выдавит воздух наружу через отверстие расширительного бака.
Эластичная мембрана внутри расширительного бака закрытого типа компенсирует перепады давления теплоносителя
В закрытых системах используются мембранные расширительные баки. Иногда в них происходит разрыв мембраны, и тогда в систему попадает воздух. Если удается установить, что причина завоздушивания — неисправный расширительный бак, его придется заменить. Но перед началом ремонта, до того как спускать воду из системы отопления, нужно подготовить всё необходимое, чтобы не оставлять надолго дом без тепла.
Откуда берется воздушная пробка
Причины:
в трубах или радиаторах по контуру есть повреждения; допущена ошибка ещё на этапе монтажа или даже проектирования (чаще всего встречается неверный расчёт или выполнение уклона труб);
низкое давление (неважно, по какой причине) — пространство, которое не занято водой, занимает воздух;
неправильный пуск системы в эксплуатацию по окончании летнего сезона (частая ошибка — заполнение контура тёплым или горячим теплоносителем);
быстрый нагрев воды до максимальной температуры; отсутствие или неисправность приборов для автоматического спуска воздуха из труб;
неправильное подключение «тёплого пола» — в силу сложного контура и малого диаметра труб эта часть контура наиболее проблематично подключается
Признаки завоздушивания
Завоздушивание приводит к неэффективной работе системы отопления, в результате чего расходуются излишние ресурсы на подогрев теплоносителя. Это приводит к неоправданным финансовым расходам и может существенно сказаться на семейном бюджете в течение холодного сезона. Сигналами, если завоздушена система отопления, являются следующие признаки:
- Отсутствие нагрева теплообменников. Завоздушивание в контуре отопления в виде пробки препятствует прохождению теплоносителя по трубам, в результате чего он не поступает на радиаторы или в трубопровод теплых полов. Если в подводящие трубы попадает воздух, батареи и полы остаются холодными при работающем на полную мощность котле.
- Неравномерный прогрев радиаторов. Если в радиаторах отопления находится воздух, одна из его частей будет иметь более низкую температуру, что легко определить прикосновением ладони к поверхности секций.
- Повышенный шум. Перемещение теплоносителя в трубопроводном контуре с воздушными пробками нередко сопровождается шумом, который вызывает движение микропузырьков.
- Вибрации. Повышенная концентрация воздуха в теплоносителе приводит к ускорению окислительных процессов из-за содержащегося в нем кислорода, сопровождаемых распадом металлов с образованием солей и углекислого газа. Периодические выбросы нерастворимых оксидов металлов и углекислого газа в теплоноситель способны вызвать вибрационные процессы в трубах.
Рис. 2 Завоздушенные радиаторы в тепловизоре
В случае чего – звонить
В квартире можно обнаружить, что стояк с подключенным к нему радиатором холодный или прохладней чем другие. Виной может быть и слесарская регулировка распределения по стоякам. Но чаще – воздушная пробка, в самом стояке.
Типичная схема в стояках – выпускной кран на самом верхнем этаже. Многие жильцы знают, что в случае, если стояк завоздушен, нужно обратится к соседу, чтобы он спустил воздух вручную.
Или другой основной вариант, когда имеется один или несколько холодных стояков, — звонить диспетчеру ЖЭКа. Как правило, слесаря точно знают, что делать и проблема решается….
Балансировочный клапан
Дома находящиеся в частном владении, имеют наибольшее разнообразие систем обогрева. Нередки случаи двух-трех веточных конструкций. При этом, как и в вышеизложенных случаях, тенденция жидкости избирать кратчайшую дорогу естественным образом сохраняется. Самое длинное плечо может не иметь циркуляции вовсе либо весьма слабо выраженную. Теплоотдача такого звена будет такой же – малой, отсутствующей. Батарея будет не греть или греть плохо.
Для ликвидации ситуации потребуется установка балансировочного клапана, с целью уравнивания давления разных веток и равномерного обогрева.
Как выпустить воздух из радиатора с помощью воздухоотводчика
Выпустить воздух из радиаторов помогут клапаны (они могут быть ручными или автоматическими). Разберем их типы.
Кран Маевского
Игольчатый клапан, в конструкции которого предусмотрены корпус и винт конической формы – очень плотно закрепленные между собой, что позволяет предотвратить утечку воды.
В кране есть боковое отверстие, позволяющее спустить воздух из теплоносителя посредством отвертки или ключа из комплекта (в некоторых моделях – вручную). При установке крана Маевского нужно следить за тем, чтобы трубка, через которую удаляется воздух, смотрела точно вниз (но не в стену!).
Обратите внимание! К чугунному радиатору следует выбрать автоматический воздухоотводчик. Итак, как же выпустить воздух из радиатора? Следуйте следующей инструкции:
Итак, как же выпустить воздух из радиатора? Следуйте следующей инструкции:
Возьмите ключ или отвертку, тряпку и поставьте какую-нибудь емкость под кран.
Отключите насос.
Начинайте аккуратно поворачивать кран против часовой стрелки.
Воздух из радиатора вряд ли будет чистым.
Закройте кран после того, как из него потечет вода.
Обратите внимание! Если в системе используется низкокачественная вода, то не будут лишними отсекающие клапаны. Вначале устанавливают предотвращающий скопление мусора клапан, а затем – кран
Автоматический воздухоотводчик
Он помогает автоматически спустить воздух из теплоносителя в случае его скопления. Воздухоотводчик имеет латунный корпус, поплавок, шарнирный рычаг и клапан. Запорный колпачок герметичен, подпружинная защита не пропускает в систему мусор.
Принцип работы системы следующий:
Пока не потребуется выпустить воздух из радиатора, клапан прикрыт поплавком.
Для того чтобы выпустить воздух из радиатора, поплавок открывает клапан.
По мере удаления газа воздухоотводчик возвращается в исходное положение.
Помните! Автоматический воздухоотводчик имеет отверстие для восьмигранного ключа или отвертки, посредством которых при возникновении неполадок воздух из радиатора можно спустить вручную.
Сепаратор воздуха
Это устройство позволяет выпустить воздух из радиаторов в автономных системах. Сепаратор воздуха удаляет накопившийся в системе газ, преобразуя его в пузыри. Прибор используется вместе с сепаратором шлама, выводящим из воды различные загрязнители.
Система имеет следующий вид: металлический цилиндр, на нем – воздухоотвод, под ним – вентиль для сброса шлама. Во внутренней части расположена металлическая сетка, которая создает вихревые потоки. Вода, проходя через систему, наполняется пузырьками воздуха, которые поднимаются и выходят через воздухоотвод. Оставшаяся грязь сливается через кран.
Умение выпустить воздух из радиатора поможет предотвратить серьезные поломки. Также удаляют газ для «профилактики», следует это сделать дважды (чтобы убедиться в отсутствии газа). Однако если в системе отопления есть неисправности, то спустить воздух из теплоносителя нужно несколько раз.
Читайте материал по теме: Как поменять радиатор отопления без ошибок
Почему батареи холодные, а стояк горячий, объясняют специалисты
На холодных батареях руки не согреть.
Причин, почему подающая теплоноситель труба горячая, а радиатор холодный, может быть очень много. Специалисты для общего развития называют лишь основные из них:
- перекрыт центральный кран на подающей тепло магистрали или прикрыта обратка;
- недостаточный расход теплоносителя;
- завоздушивание системы или конкретного стояка, радиатора;
- система отопления не сбалансирована;
- загрязнения в отопительном контуре;
- уменьшение сечения подающей теплоноситель трубы.
Однако следующие действия жильцов дома помогут мастерам, приехавшим на вызов, скорее устранить неисправность отопительного контура:
- необходимо установить труба горячая, а радиатор холодный только в одной квартире или эта проблема касается всего стояка. Возможно, неисправна отопительная разводка всего подъезда;
- не мешает обойти все подъезды и посмотреть, горячие ли там нагревательные элементы;
- можно спуститься в подвал и обследовать трубы на предмет пробоя. Даже капельная течь приводит к падению давления в системе. Это неблагоприятно сказывается на ее работе.
Всю полученную информацию следует передать специалистам. Однако бывают ситуации, когда организация, занимающаяся теплоснабжением дома, отказывается производить ремонт разводки. В таком случае жильцам необходимо обращаться в контролирующие органы с жалобой о некачественном предоставлении услуг. Также читают: «Куда обращаться если не греют батареи?».
Все, что нужно знать про заполнение системы отопления антифризом вы найдете здесь.
Приспособление для чистки контура.
Если не греют батареи по стояку. Если стояк холодный, батарея холодная – это верный признак того, что главная магистраль, по которой идет теплоноситель, перекрыта. В подтверждение этому необходимо пройтись по соседним квартирам. Они должны прогреваться хорошо. В данном случае устранить поломку может только слесарь-сантехник, у которого на руках будут чертежи разводки отопления дома.
Следующее положение вещей, когда труба горячая, а батарея холодная, свидетельствует о засоре в системе или о наличии воздушной пробки. Она препятствуют проникновению теплоносителя в нагревательный элемент. От этого последний не прогревается. Засоры устраняются только если разобрать полностью радиатор и прогнать через него воздух под давлением. Это под силу только специалисту, располагающему необходимыми инструментами и техникой.
Устранить воздушную пробку, которая мешает полноценной циркуляции теплоносителя в системе, просто. Для этого каждый радиатор оснащается краном Маевского. Его достаточно приоткрыть и спустить некоторое количество горячей воды. Вместе с ней выйдет и ненужный воздух. Также читают: «Что делать если не греют батареи?».
Все нюансы, с которыми вы можете столкнуться при установке электрокотла в систему отопления описаны по этой ссылке.
Если не греют радиаторы во всем подъезде
Когда батарея отопления холодная, а стояк горячий, нужно уделить внимание давлению в контуре. При недостаточном давлении теплоноситель не может пройти по всем радиаторам в контуре. Как результат – батареи понижают свою температуру по мере удаления от теплонесущей магистрали
Жильцам дома не под силу самостоятельно повысить давление в системе, а потому рекомендуется обращаться за помощью к профессионалам. Конкретнее – позвонить в организацию, которая ответственна за теплоснабжение постройки
Как результат – батареи понижают свою температуру по мере удаления от теплонесущей магистрали. Жильцам дома не под силу самостоятельно повысить давление в системе, а потому рекомендуется обращаться за помощью к профессионалам. Конкретнее – позвонить в организацию, которая ответственна за теплоснабжение постройки.
Могут быть перепутаны местами подача и обратка.
Жильцы нового дома при первом запуске системы отопления могут наблюдать следующую ситуацию, когда батарея холодная, а обратка горячая. Здесь уместно предположить, что были допущены ошибки при монтаже нагревательных элементов. В данном случае перепутаны местами трубы, подающие теплоноситель, и обратка контура. Если речь идет об индивидуальном контуре отопления, то стоит присмотреться к циркуляционному насосу. Возможно, он установлен неправильно.
На вопрос, почему холодная обратка в батареях, специалисты однозначно указывают на неправильно спроектированную систему отопления. В некоторых случаях уместно говорить о маленьком расходе теплоносителя.
Как бороться с воздушными пробками
Выше мы разобрали основные причины, почему воздушит систему отопления при централизованной или автономной подаче теплоносителя. Теперь рассмотрим, как избежать возникновения воздушных пробок и как бороться с последствиями этой проблемы.
Как спустить воздух в многоэтажном доме
Ключом или отверткой откручивают клапан до тех пор, пока не послышится характерное шипениеИсточник build.ru
В современных системах отопления на радиаторы устанавливают краны (клапаны) Маевского, которые позволяют стравить воздух с батареи. Если такая запорная арматура есть в вашем доме или квартире, то воспользуйтесь данным устройством. Для этого подставьте под край радиатора в зоне крана миску или глубокую тарелку, после чего начинайте откручивать клапан до тех пор, пока не услышите характерное шипение. Теперь остается только ждать. Когда потечет вода, не спешите завинчивать кран обратно, но спустите хотя бы полведра воды, чтобы убедиться в отсутствии газа в жидкости. Такую операцию проделайте со всеми батареями, где неравномерно нагреваются секции.
При завоздушивании водяной системы отопления в многоэтажном доме клапан Маевского может выручить далеко не всегда – здесь нужны более радикальные меры. В старых домах хрущевской и даже брежневской постройки сантехники иногда на верхнем этаже в основной лежак подачи теплоносителя вертикально врезали полдюймовую трубу с краном для спуска воздуха. Если такая труба есть в вашем подъезде, то ликвидировать пробку не составит никакого труда – только подставляй ведра и сливай воду в унитаз ближайшей квартиры до тех пор, пока кран не перестанет «чихать». Это будет указывать на то, что газ из теплоносителя ликвидирован.
Таким краном на верхнем этаже можно спустить воздух во всем стояке многоэтажного домаИсточник yandex.ru
Но как быть тем, жителям городских квартир, где нет такого приспособления, которое позволяет стравить воздух из подъезда? Да, конечно, положение может спасти шаровый кран, который вместо заглушки устанавливают на радиаторе в самой верхней квартире. Сливая воду при помощи такой запорной арматуры до тех пор, пока кран не перестанет «чихать», вы сможете развоздушить часть системы. Конечно, это не совсем удобно для жильцов той квартиры, ведь придется спустить от пяти до двадцати ведер (зависит от количества этажей в доме), но, это единственный оптимальный выход из создавшейся ситуации.
Удаление воздуха в системе отопления таким путем не означает, что будут горячими все радиаторы в квартире или во всем подъезде – это касается только того стояка, куда подключена батарея с запорной арматурой. То есть, комнаты в квартире многоэтажного здания обогреваются от разных стояков, что вы сами можете увидеть, посмотрев, в какую сторону отходят трубы контура. Например, радиатор, установленный под окном балконного блока, как правило, подключен вместе с отопительным прибором соседа, находящегося за стенкой и не имеет ничего общего с обогревателями из других комнат.
Придется открутить гайку, которая соединяет трубу горячего водоснабжения с полотенцесушителемИсточник stroy-podskazka.ru
Теперь рассмотрим проблему завоздушивания системы в стояке, где установлен полотенцесушитель. Это вообще отдельная труба, к которой не подключаются квартирные радиаторы, если, конечно, кто-то не сделал этого самостоятельно. Когда сушилки по всему стояку горячие, но ваша при этом холодная, то проблема именно в вашем отопительном приборе, но если холодный весь стояк, значит, нужно спускать воду в ванной на самом верхнем этаже здания. Если при монтаже сантехники предусмотрели кран для стравливания воздуха, то можно его попросту открыть, и действовать так, как это описано выше по тексту. Но когда такая запорная арматура отсутствует, то можно открутить сушилку с одной стороны от трубы отопления (только не полностью) и собирать стекающую воду в ведро, пока не ликвидируете пробку.
Если все сушилки на стояке подключены на напрямую, а через байпас (врезаны сбоку в трубу отопления), но ваш полотенцесушитель холодный, а труба горячая, значит, именно в вашем обогревательном приборе скопились газы. Это говорит о том, что, ликвидировать воздушную пробку можно только из вашей ванной комнаты. Но старые сушилки, сделанные из стальных труб, просто вварены в стояк без какой-либо запорной арматуры, и спустить воздух здесь невозможно. В таком случае, вам придется какое-то время выжидать, пока теплоноситель не ликвидирует воздушную пробку собственным напором.
Для справки: в многоэтажных домах с централизованным отоплением номинальное давление теплоносителя (в зависимости от высоты здания) бывает от 4 до 12 бар, а при опрессовке во время запуска системы осенью, может достигать 14 бар.
