Трубы для теплого водяного пола: виды, особенности выбора и монтажа

Подготовительные работы перед монтажом системы

Для правильного монтажа «пирога» тёплого водяного пола из полипропиленовых труб, следует провести подготовительные работы. Поэтапно, действия выглядят так:

• Удаляется старое половое покрытие и демонтируется стяжка.
• Проводится оценка основания, при обнаружении трещин их необходимо заделать. Но предварительно, следует очистить поверхность от бетонной крошки и произвести грунтовку. Если черновой пол не подлежит реконструкции, требуется залить тонкий слой выравнивающей стяжки.
• Устанавливается коллекторной шкаф, на стене или в специально оборудованной нише, на расстоянии 1 метра от пола. Это необходимо сделать до укладки «пирога» пола, так как процесс монтажа достаточно грязный.
• Укладывается гидроизоляционный слой, подойдёт толстый полиэтилен, он способен удержать влагу. Плёнку нужно стелить с заходом на стены — 10 см. Если площадь помещения большая, и кладётся несколько полос плёнки, то они стелются внахлёст, а соединять их между собой можно скотчем.
• По периметру проклеивается демпферная лента, чтобы при нагревании бетонная стяжка не трескалась.

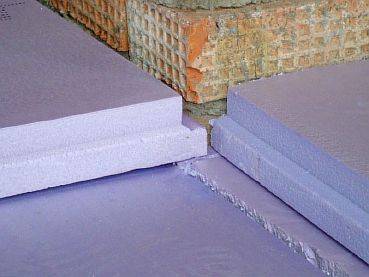

• Монтируется теплоизоляция. Возможно, стелить различный материал — рулонный или листовой. При выборе пенополистирольных экструдированных плит не должно быть зазоров между ними, поэтому следует укладывать материал в два слоя. Для большей герметичности, стыки можно сшивать монтажной пеной.

• Стелется фольгированная подложка, она необходима для отражения тепловых лучей. Тепло направляется вверх, тем самым нагревая пол и воздух в комнате. Соединение материала осуществляется при помощи скотча. Если теплоизоляционный материал с фольгированным слоем, то данная подложка не нужна.
• Размещается армирующая сетка для придания прочности конструкции, к ней также может крепиться трубопровод.

Строгое соблюдение всех правил по проведению данных работ, способствует эффективной работе системы.

Изделия из металлопластика

Этот материал можно применять для замены меди. Ввиду невысокой стоимости трубы из этого сырья пользуются спросом. Среди основных достоинств следует выделить:

1. Длительный срок эксплуатации, который в среднем составляет около 50 лет.
2. Устойчивость к образованию ржавчины.
3. Безопасность для здоровья людей.
4. Минимальный вес.
5. Поглощение шумов от передвижения воды.

Такие изделия состоят из нескольких слоев, сохраняя гладкость внутренней поверхности. Такое строение позволяет избежать образования отложений на стенках труб. Полимерный материал защищает конструкцию от разрушения.

От качества склеивающего слоя зависит продолжительность службы изделия. Некачественные материалы приводят к протечкам в местах соединения после разрушения клеящего вещества. Для определения качества состава применяют нагрев трубы до 100°C и оценивают результат.

При использовании качественных материалов трубы на срезе остаются целыми. При низком качестве после нагревания на срезе появятся слои. В этом случае лучше выбрать другого производителя.

Для исключения протечек недостаточно выбрать качественный материал труб. Правильный подбор фитингов по размеру позволит избежать образования известковых отложений. Именно они и приводят к протечкам воды.

Критерии оценки трубных материалов

Чтобы правильно выбрать трубы для  теплого пола, нужно хорошо представлять условия эксплуатации материала. Находясь внутри стяжки, греющая линия не только передает тепло монолиту, но вдобавок испытывает механические нагрузки от давления воды и собственного расширения.

Тело трубопровода испытывает давление с двух сторон — от напора горячей воды и массы стяжки

Соответственно, к материалу выдвигаются жесткие требования:

1. Теплые полы (сокращенно – ТП) – низкотемпературная система отопления, где вода греется максимум до 55 градусов, рабочий режим – примерно 40 / 30 °С. Для быстрой передачи энергии от теплоносителя бетонной плите трубные стенки должны обладать достаточной теплопроводностью.
2. Длина петель ТП нередко достигает 100—120 метров (в зависимости от выбранного диаметра трубопровода). Большая протяженность = высокое гидравлическое сопротивление, усугубляемое шероховатостью внутренней поверхности. Простым языком: чем глаже стенки труб, тем легче насосу прокачивать воду по длинному контуру и обеспечивать требуемый расход теплоносителя.
3. Нагрев вызывает удлинение труб теплого пола. Поскольку внутри бетонной стяжки увеличиваться некуда, должно выполняться одно из двух условий: малый коэффициент теплового расширения материала либо высокая эластичность и прочность оболочки, позволяющая трубе помещаться в ограниченном пространстве без разрушения.
4. Аварийная ситуация: из-за поломки регулирующей арматуры на смесительном узле коллектора греющие контуры наполняются котловой водой, нагретой до 70…90 °С. Материал замоноличенных труб должен выдерживать подобные скачки температур без последствий.
5. Другие важные моменты – коррозионная стойкость, защищенность от проникновения кислорода, удобство монтажа и отсутствие стыков внутри монолита.

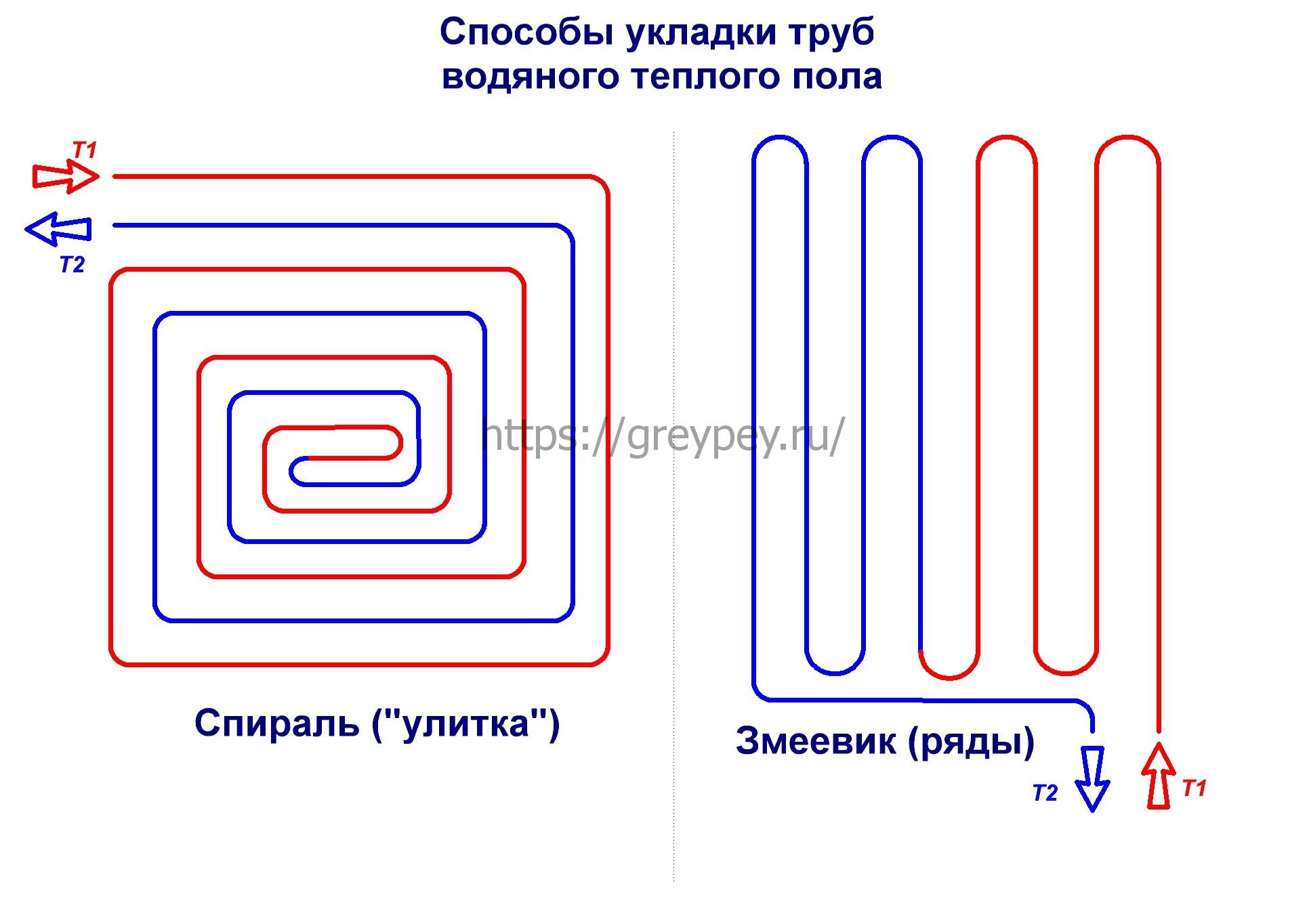

Способ укладки ТП внутри деревянных перекрытий

Далеко не последнюю роль играет стоимость всех комплектующих ТП – трубопроводов, фитингов, распределительной гребенки. Так что сравним используемые материалы по вышеперечисленным критериям и цене.

Металлопластиковые трубы

Металлопластиковый аналог состоит двух слоев PEX, между которых заложена прослойка из алюминия. Этот вид труб менее подвержен расширению, обладая при этом всеми достоинствами сшитого полиэтилена. Именно данный вариант чаще всего используют при устройстве теплых водяных полов.

Продаются трубы металлопластиковые и из сшитого полиэтилена в бухтах с метражом до 200 м. Они легко гнутся при укладке на утеплителе и просты в монтаже. Теплые полы с их помощью самостоятельно в комнатах на 15–20 м2 можно собрать за день. Потом еще масса времени уйдет на застывание стяжки, но сам трубопровод и смесительно-коллекторный узел собираются в этом случае в кратчайшие сроки.

Трубы из металлопластика очень просто монтировать

Классификация труб для теплого пола по материалу

Прежде чем решить, какую трубу использовать для водяного теплого пола, стоит ознакомиться с существующими вариантами. Характеристики материала, используемого для изготовления элементов системы, способны оказать существенное влияние на ее срок службы и длительности эксплуатации. Предлагаем ознакомиться с наиболее популярными вариантами и их отличительными особенностями.

Полипропиленовые трубы

Полипропилен востребован при создании водяной системы. Отличается хорошей теплопроводностью, долговечностью, доступностью. К недостаткам следует отнести низкую пластичность материала. Его невозможно свернуть спиралью, а потому при устройстве теплого пола приходится дополнительно использовать специальные тройники и уголки, которые соединяются между собой при помощи специального паяльника. При правильном выполнении монтажных работ удается сформировать надежную систему нужного типоразмера.

Для пропилена потребуются фитинги

Нержавеющая сталь

Гофрированные изделия демонстрируют оптимальное сочетание пластичности и прочности. Они обладают большим сроком службы, продолжительность которого ограниченно исключительно сроком эксплуатации уплотнительных резинок, составляющим всего 20÷30 лет. Дополнительная оплетка позволят повысить механическую прочность изделия.

Нержавеющая сталь прослужит долго

Сшитый полиэтилен

В процессе производства полиэтилен подвергается специальной обработке под высоким давлением с пероксидами, помещают под жесткие рентгеновские лучи или обрабатывают силаном. В результате получаются PEX-трубы, обладающие высокой прочностью и устойчивостью к воздействию повышенной температуры.Этому способствует образование трехмерных молекулярных углеродных связей.

При выборе подходящего варианта, стоит обратить внимание на трубы для теплого водяного пола REHAU, цена которых зависит от типоразмера изделия. Такой контур достаточно популярен, так как:

• отличается малым весом, что облегчает процесс монтажа и транспортировки;
• гасит незначительные колебания давления  в системе;
• способен восстановить форму после снятия напряжения;
• не коррозирует;
• прочен;
• морозостоек;
• доступен.

К недостаткам следует отнести невысокую стойкость к воздействию ультрафиолета, а также повышенные требования к выполнению монтажных работ. В процессе монтажа недопустимо повреждение внешней антидиффузной оболочки.

Сшитый пропилен должен иметь достаточные характеристики

Медные трубы

Среди материалов для теплого водяного пола медь занимает особое положение. Такие трубы, демонстрируя высокие уровень теплопроводности, отличаются длительным периодом эксплуатации (превышающим полвека). Они имеют биологическую и коррозионную стойкость, однако предъявляют повышенные требования к жесткости и кислотности используемого теплоносителя. Не боятся внешнего механического и температурного воздействия. При значительном разогреве теплоносителя медные трубопроводы не оплавляются и не растрескиваются.

Медные изделия легко принимают нужную форму. С их помощью можно сформировать систему любой протяженности и конфигурации. При монтаже следует использовать специальное оборудование. Медные элементы недопустимо соединять со стальными.

Медные трубы – надежная система на длительное время

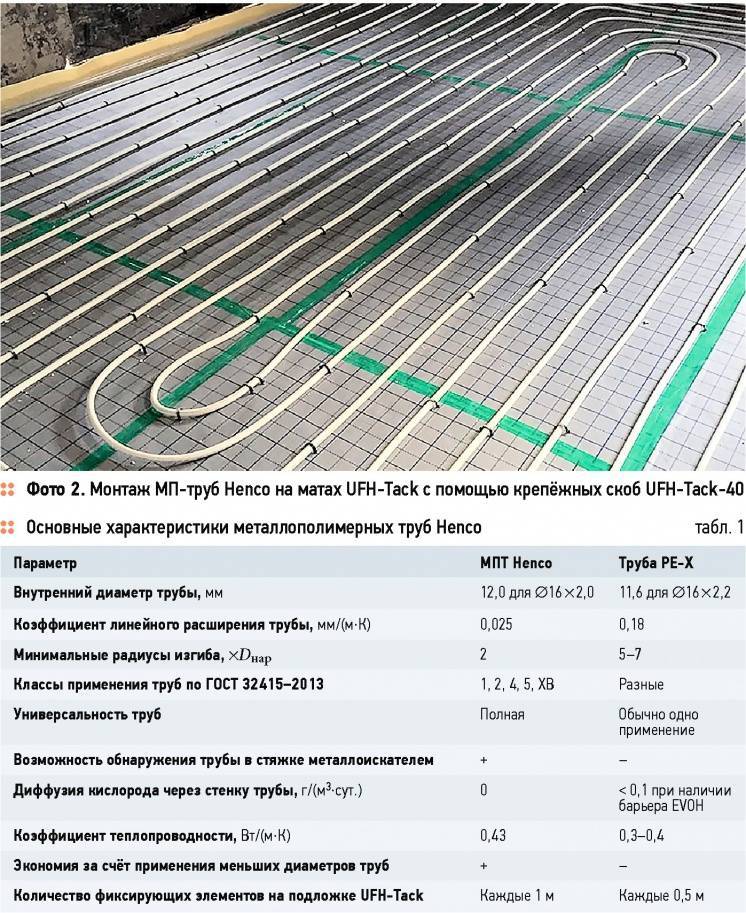

Металлопластиковые трубы для теплого пола

Изделия из металлопластика – самый популярный вариант, позволяющий сформировать высокоэффективную систему отопления, отличающуюся высоким КПД. Алюминиевая прослойка, входящая в состав материала, обеспечивает достаточную теплопроводность. Благодаря многослойной структуре металлопластиковых труб для теплого пола предотвращается образование отложений на внутренней поверхности.

Для устройства теплого водяного пола следует использовать цельное изделие. К формируемым соединениям следует предусмотреть допуск в процессе эксплуатации. Заливка стыка бетоном не допустима из-за большой вероятности появления течи в будущем.

Металлопластик – самое популярное решение

Металлические трубы для тёплых напольных систем

Металлы бывают разные, и если стальные трубы при монтаже тёплых полов не используют, то медные вполне для этого годятся. Медь отлично проводит тепло, совершенно не боится коррозии – а значит, будет служить вечно. Вопрос с пластичностью тоже не возникает, так как этот материал может изгибаться даже в малом радиусе.

Медные трубы для теплого пола

От случайного повреждения медные трубы, предназначенные для тёплого пола, защищены полимерной оболочкой. Однако монтировать их своими руками не получится, так как тут нужно специальное оборудование. И потом, это самый дорогой вариант, что не прибавляет ему популярности.

Гофра из нержавейки

Другое дело — гофра из нержавейки, которая отвечает всем требованиям, предъявляемым к трубам данного назначения. Так как это сталь нержавеющая, вопрос коррозии отпадает сразу. Кроме того, металл может быть ещё покрыт полимерной плёнкой.

Схема соединения гофрированных труб

Гофрированные трубы обладают высокой гибкостью, при этом удерживая заданное им положение, они очень прочны механически, не боятся высоких температур. И это единственный вид труб, которые можно стыковать внутри контура фитингами, так как стыковочные узлы в этом случае невероятно надёжны и исключают всякую возможность протечки. Недостаток у этого варианта всё тот же – высокая цена, которая, впрочем, пугает далеко не всех.

Критерии выбора и сравнение систем

Особенности системы теплых полов

Преимущества полов с подогревом очевидны для всех, кто знаком с основами физики. Благодаря устройству рехау трубы для теплого пола, как и изделий других фирм, тепло равномерно излучается по всей площади, при этом сквозняки, неизбежные при отапливании с помощью радиаторов, не возникают вообще.

Принцип действия электрических и водных систем очень похожи. Под полом проводят специальные электрические кабели или трубы – они будут нагревать поверхность пола, а уж от него будет подниматься теплый воздух.

Укладка труб теплого пола обычно проводятся в кухнях, ванных комнатах – обычно для напольного покрытия там выбирают керамическую плитку, так как она обладает достаточно высокой теплопроводностью.

Эффективный и быстрый прогрев помещений обеспечивается во многом благодаря свойствам этого материала. Можно уложить трубы рехау для теплого пола и в других комнатах – спальне, детской, но в таких помещениях для напольного покрытия обычно выбирают ламинат, ковролин, паркет или линолеум, у которых ниже теплопроводность и, следовательно, будет меньше КПД от использования теплого пола.

Помимо этого, под воздействием температуры паркет, как правило, спустя какое-то время рассохнется, а линолеум при нагреве «поплывет» и испортится от механических нагрузок. Там, где использованы такие напольные материалы, для теплоносителя должна быть предусмотрена меньшая температура.

Выбирая кабель или трубы металлопластиковые для теплого пола, необходимо хотя бы немного иметь понятие о недостатках и достоинствах каждой из этих систем отопления. Изготовители систем чаще упоминают только плюсы и замалчивают минусы. Однако надо учесть и условия, при которых можно устанавливать ту или другую систему.

Преимущества и недостатки электрического теплого пола

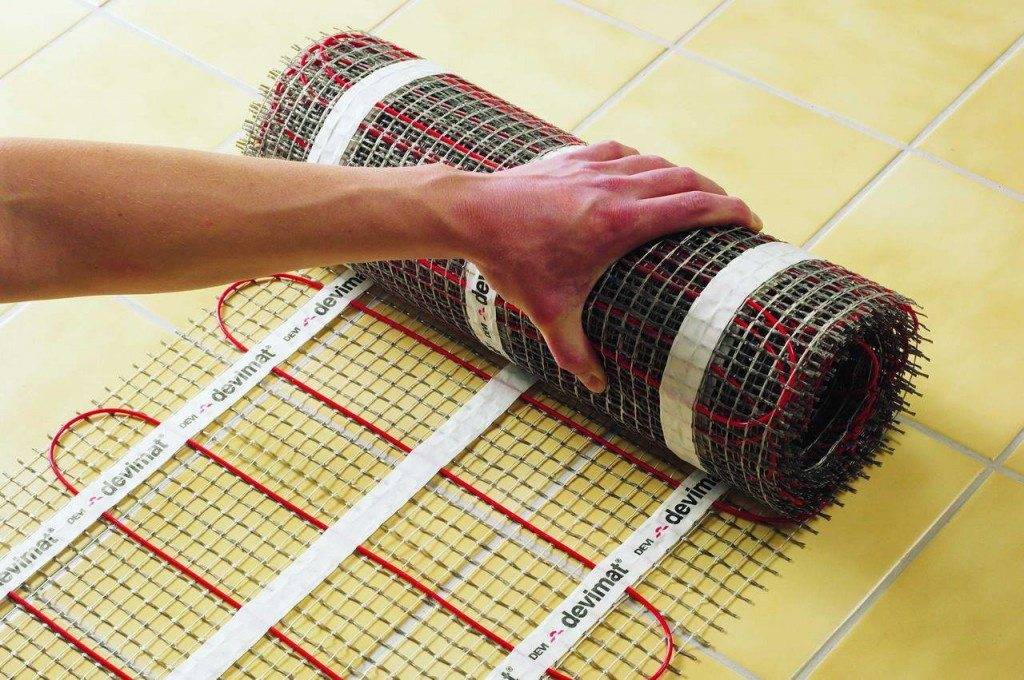

Устройство электрического теплого пола

Электрические системы отопления выигрывают в том, что установка их обходится много дешевле и проще, а толщина пола после проведения монтажа увеличится всего на 1-2 см.

Но при эксплуатации полы с уложенной электропроводной системой, в сравнении, например, с трубами rehau, обойдутся дороже из-за существенного расхода электроэнергии. Надо помнить и о том, что от кабелей исходит электромагнитное излучение, и долго находиться в поле этого излучения может оказаться опасным для здоровья.

Преимущества и недостатки водяного теплого пола

Труба металлопластиковая для теплого пола безопасна экологически и экономичнее при использовании. Однако требуемое дополнительное оборудование и подготовительные строительные работы значительно увеличивают стоимость установки системы.

Труба рехау для теплого пола утолщает пол на 10-15 см. Также необходимо некоторое время на испытание, запуск системы. Но в собственном загородном доме теплый водяной пол из труб для отопления (например, рехау) выигрывает по сравнению с электрическим, так как потребление электроэнергии существенно снижается.

Помимо этого, экономичным решением полипропиленовые трубы для теплых полов считаются из-за того, что такой пол не требует затрат на обслуживание – заказчику надо будет заплатить только за монтаж системы и материалы.

Преимущества теплого водяного пола:

• равномерный нагрев по всей площади поверхности, чему способствует в том числе и труба медная для теплого пола;
• маскирование отопительных приборов;
• возможность обогрева обширных площадей малыми затратами ;
• отсутствие электромагнитных излучений;
• затраты на установку разовые;
• отсутствует расход при дальнейшем обслуживании.

Маскировка системы отопления в полу

Недостатки теплого водяного пола:

• необходимо применение водяного насоса;
• сложность в монтаже – когда укладываются трубы полипропиленовые для теплых полов;
• сложно управлять температурой;
• в некоторых случаях – снижение давления в стояке;
• иногда соседние квартиры теряют в температуре;
• вероятность протечки и трудности при выявлении.

Классификация труб для дымохода

В первую очередь дымоходы классифицируются по материалам. Наиболее востребованными являются:

• Черный металл;
• Пластик;
• Кирпич;
• Сталь и алюминий;
• Вермикулит и перлит;
• Бетон;
• Асбоцемент;
• Нержавеющая сталь;
• Стеклокерамика.

Самыми популярными являются дымоходы из кирпича или сэндвич-трубы из стали. Однако по мнению специалистов, лучшим вариантом может стать комбинированная версия.

Также трубы подразделяются по форме. Фома дымохода может быть квадратной, круглой или прямоугольной. Наиболее эффективными являются круглые трубы, потому что реже засоряются.

Металлические трубы для дымохода

Одним из материалов, из которого изготавливается дымоход, является черный металл, например, чугун или оцинковка.

Чугунные изделия более востребованы в качестве дымохода благодаря устойчивости к высоким температурам и влаге. Однако у чугунных труб есть свои минусы, в первую очередь это большой вес в сочетании с хрупкостью металла, что усложняет монтаж такого устройства и его обслуживания. Преимуществом черного металла является доступная цена.

Гофрированные трубы для дымохода

Дымоотводы гофрированные бывают следующих видов:

• Трубы из алюминия не подходят в качестве дымохода, так как не выдерживают температуру выше 110 °C.
• Гофрированные трубы из нержавеющей стали. Этот вид подходит для дымоотвода твердотопливных агрегатов, поскольку металл устойчив к высоким температурам. Основным плюсом гофротрубы является гибкость, поскольку установка такого изделия не представляет сложности.

Кирпичный дымоход

Кирпичная труба является классическим вариантом отопительной системы.

• Такой дымоход представляет собой кладку из обожженных кирпичей квадратной или прямоугольной формы.
• Для этого потребуется залить еще один фундамент специально для дымохода, что позволяет кирпичной конструкции надежно удерживаться.
• Минусом такого дымоотвода является то, что установить такую трубу можно только во время строительства жилого строения.

Бетонный дымоотвод

Бетонный дымоотвод встречается довольно редко, чаще можно встретить комбинированный вариант, при котором в бетонную конструкцию вмонтирована стальная труба.

• Минусом бетонной системы отведения продуктов сгорания является тяжеловесность изделия и необходимость заливки отдельного фундамента.
• В отдельных случаях в бетонный раствор добавляется керамзит. Это позволяет снизить вес конструкции.

Асбестоцементные трубы

Асбестоцемент это один из самых дешевых и редко используемых при строительстве частных домов материалов.

Это связано со следующими особенностями:

• Асбестоцементные дымоходы можно использовать только с маломощным газовым отоплением, потому что труба не выдерживает температуру выше 300 °C.
• Асбестоцемент – это довольно хрупкий материал, который сложно герметично соединить с другими материалами.
• Шершавая поверхность трубы провоцирует скопление сажи на внутренних стенках, тем самым делая дымоход не безопасным.
• Пористый материал хорошо впитывает влагу, разрушая конструкцию.
• Асбест в процессе нагревания выделяет вредные вещества.

Дымоходы из стеклокерамики

Наиболее подходящим для дымоотводов является стеклокерамика, потому что данный материал устойчив к химическому воздействию, высоким температурам, не подвержен коррозии, поверхность трубы не позволяет осаживаться на ней саже.

К недостаткам относится сложность установки и высокая цена.

Пластиковые дымоотводы

Можно использовать трубы из термостойкого пластика только в комбинации с кирпичными дымоходами с газовым отопительным прибором не превышающей 120-200 °C температуры.

Преимуществом материала является гладкость труб неподверженность коррозийному разрушению, простота установки и доступная цена.

Вермикулит и перлит для дымоходов

К числу современных материалов для дымоотвода можно отнести перлит и вермикулит. Их преимуществами являются небольшой вес, устойчивость к химическому воздействию, коррозии, высокой температуре, обладают влагостойкостью.

Трубы для дымохода из нержавеющей стали

Одним из самых популярных материалов для дымохода является нержавеющая сталь, она обладает жароустойчивостью (500-700 °C), высокой устойчивостью к коррозии, универсальна, имеет небольшой вес и гладкую поверхность, проста при монтаже. Длительность эксплуатации не менее 15 лет.

Трубы из нержавейки бывают:

• Одностенные
• И сэндвичи.

Первый вариант применяется ограничено из-за толщины стенок. А вот сэндвич отлично подходят для системы отопления.

Какие лучше трубы для теплого пола

Лидирующее место на современном рынке занимают пластиковые трубы, выполненные из полиэтилена. Они характеризуются невысокой стоимостью и простотой проведения монтажных работ. Чтобы подобрать наиболее подходящее изделие, нужно проконсультироваться со специалистом.

Для систем водяного пола зачастую применяются пластиковые и металлопластиковые трубы. Чтобы определить, какие лучше устройства, нужно ознакомиться с техническими характеристиками такого изделия. Самыми востребованными считаются металлопластиковые и полиэтиленовые изделия, которые изготавливаются по одной технологии и для этого применяется полиэтилен. В металлопластиковую трубу при изготовлении добавляется слой алюминия.

Такие изделия имеют массу различных преимуществ и плюсов, среди которых нужно выделить такие как:

• Долговечность;
• Устойчивость к коррозии;
• Экологическая безопасность;
• Невысокая теплопроводность;
• Простота монтажа.

Кроме того, такие изделия характеризуются хорошей звукоизоляцией. Металлопластиковая труба за счет наличию алюминиевой прослойки имеет достаточно большую прочность и устойчивость к различного рода механическим повреждениям.

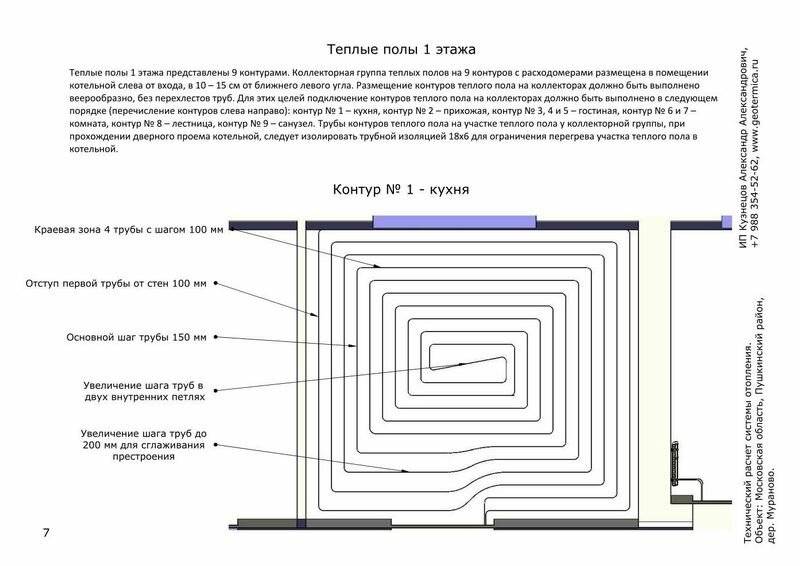

Перед монтированием системы отопления нужно составить проект прокладки труб на бумаге или в специальной программе.

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание

Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:

• Маячковый профиль;
• Лазерный уровень;
• Угольник строительный;
• 5-10 кг гипса;
• Грунтовка;
• Мобильная бетономешалка;
• Цемент;
• ПГС;
• Фибра полипропиленовая.

Ход работ:

Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.

Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».

Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.

Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.

После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.

Достоинства и недостатки водяного теплого пола

Как известно, существует внутрипольный подогрев двух типов:

• электрический;
• водяной.

Объективно говоря, электрические «теплые полы» гораздо удобнее в монтаже и эксплуатации. Кабель можно сгибать с очень маленьким радиусом, для его подключения не нужно делать врезку в трубопровод или коллектор, он не даст течь, которая уничтожит напольное покрытие у вас дома и затопит квартиру соседей снизу. Тем не менее, водяной подогрев пола при всех своих недостатках остается более востребованным.

Водяной теплый пол — укладка труб

Ничего удивительного в этом нет: электричество является самым дорогим видом энергии и стоимость его стабильно растет. В случае же с водяным «теплым полом» энергогенератором выступает газовый или твердотопливный котел, с помощью которого можно получить более дешевое тепло.

Если же такая система устраивается в квартире городской многоэтажки и подключается к централизованному отоплению, то ее эксплуатация вообще обходится без дополнительных затрат. Правда, подобная деятельность скорее всего вызовет горячий протест со стороны службы ЖКХ и соседей, к которым начнет поступать более холодный, чем обычно, теплоноситель.

Желающим обзавестись водяным теплым полом следует учитывать важную его особенность: общая толщина конструкции в сравнении с электрическим подогревом является весьма внушительной и составляет от 100 до 150 мм.

Поэтому в некоторых ситуациях, например, при низких потолках, от такого способа отопления придется отказаться.
