Труба через крышу из ондулина

Выбор материалов для печной трубы

При сооружении печи нужно правильно приобрести стройматериалы, только так можно обеспечить дымоотводящему каналу оптимальный температурный режим и долгий срок эксплуатации. Материалы должны прогреваться быстро.

Для постройки печных труб используют:

керамику;
металл;
асбестоцементные растворы.

У каждого из перечисленных материалов имеются свои недостатки — это не позволяет назвать их выбор идеальным. Поэтому, приобретая ту или иную продукцию, следует учитывать, насколько товар подойдет для устройства печной трубы на крыше.

Например, металлические конструкции выглядят неплохо, но только при условии сооружения насадного дымохода. А вот делать коренную модель трубы из металла обойдется очень дорого.

Особенности примыкания конструкции

Перед тем как провести дымоход через крышу требуется подготовить специальные элементы, на изготовление которых требуется различный материал. Изначально учитываются следующие моменты:

Технические характеристики материала, который используется для монтажа.
Из чего изготовлена кровля.
Гидроизоляция дымохода на крыше, а также использование фартука как элемента монтажа.

В конструкции для отвода продуктов сгорания используется материал с различными характеристиками эксплуатации. Это может быть огнеупорный кирпич, металл, керамические части, даже стекло, которое проходит предварительно специальную обработку. Основным фактором при выборе является особенность эксплуатации трубы дымохода с расчетом температуры продуктов сгорания.

Согласно нормам обеспечивающих безопасную эксплуатацию зданий, расстояние между вытягивающими системами и горючими элементами не должен быть меньше 15 см. Это требование обязывает наличие специального короба для трубы, обеспечивающего буферную прослойку в районе примыкания конструкции дымоотвода. Специалисты рекомендуют район примыкания отделять от конструкции крыши системой из поперечных балок и стропильных ног.

Предлагаем ознакомиться Гидроизоляция трубы в бане — Вместе мастерим

В дальнейшем гидроизоляционная пленка закрепляется обрешеткой, а пароизоляционный слой отделкой, которая будет использоваться как крепеж.

Проход дымохода через кровлю из металлочерепицы во многом напоминает принцип работ с похожим материалом, а точнее профнастилом:

Определяется место установки, диаметр и длина.
На поверхности кровли проводится разметка для вырезки отверстия с учетом небольшого отклонения (1,5 см) в сторону увеличения.
Для установки системы дымоотвода, проходящие на крышу через мансардные помещения, используются короба, которые крепятся к стропильной системе. При врезании в кровлю также учитывается наличие гидроизоляции и утеплителя.
При монтаже на сложных по типу устройства крышах лучше использовать сэндвич трубы, это даст возможность сбора конструкции из частей, что в свою очередь, экономит время и облегчает выполнение работ.

Многие начинающие мастера интересуются, зачем требуется утепление и как это правильно сделать. В строительстве в качестве утепления используется материал, который отличается высокой огнеупорностью. Минеральная вата и стекловолокно не только обеспечат наименьшую потерю тепла, но и обезопасят жилище от возгорания. Работу по утеплению многослойного типа кровли следует производить таким образом, чтобы они не мешали впоследствии установке самой трубы.

Пошаговая инструкция вентиляции крыши из ондулина

Для начала рассмотрим самый распространенный вариант внедрения вентиляционной трубы для ондулиновой кровли. Речь идет об изначальном покрытии кровли материалом. Процесс монтажа выполняется по обычной схеме. Непосредственно перед тем, как уложить последний ряд ондулиновых листов, нужно определить точку вывода вентиляционного канала на крыше. Ведь чаще всего воздуховод устанавливают именно в последнем или предпоследнем ряду. Кровельного материала. Дальше инструкция следующая:

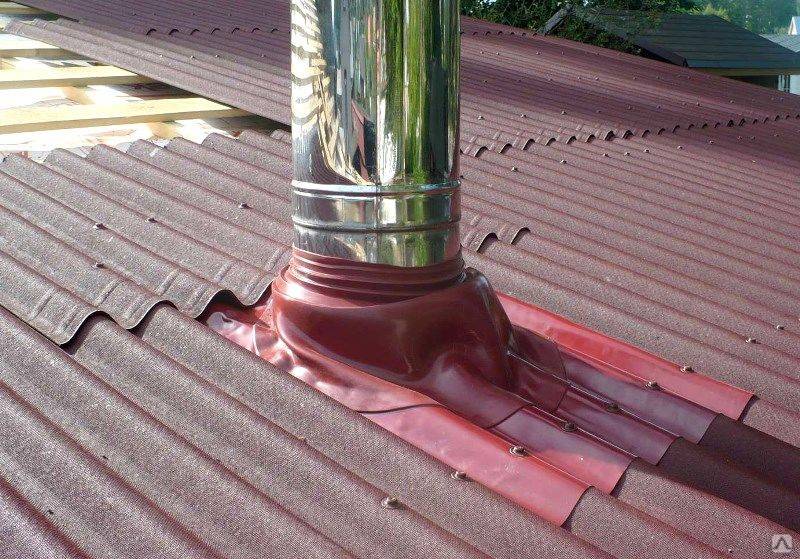

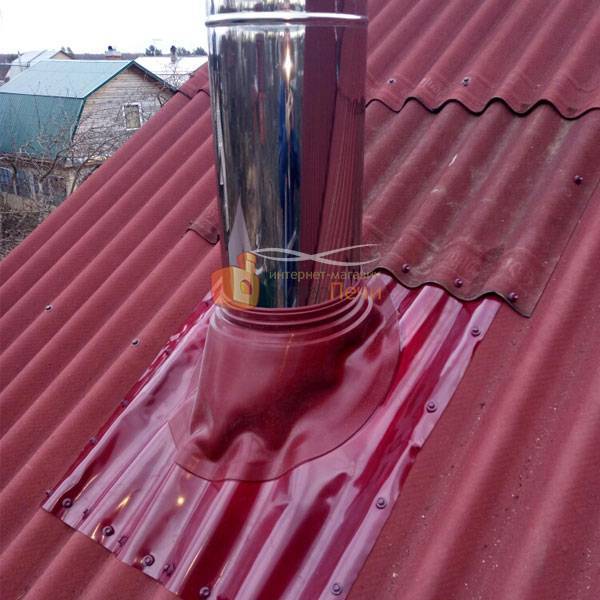

Первым делом нужно установить проходной элемент на ондулин. Под проходным элементом в нашем случае подразумевается лист однулина с уже вырезанным отверстием, и трубой. Только для монтажа эта труба снимается. На фото видно, как выглядит проходной элемент

При этом важно использовать рулетку и выдержать нахлест проходного элемента на нижний ряд ондулина. Нахлест должен составлять 17 см и больше, как это показано на фото

Для фиксации используются специальные гвозди с прокладкой для однулина. Сам проходной элемент фиксируется гвоздями в каждую волну. Исключением являются две боковые волны, которые впоследствии будут использованы для нахлеста по бокам.
Когда элемент надежно зафиксирован снизу, требуется приложить лист ондулина, который будет использоваться для дальнейшей обшивки кровли. После чего его нужно разметить. Боковой нахлест делается на одну волну, в нужном месте ставится метка. А вот нахлест сверху составляет все те же 17 см. Там тоже ставится метка.
Теперь можно нанести точные линии и выполнить нарезку смежного листа. Резка поперек волн одндулина лучше всего выполняется посредством электролобзика или ручной циркулярной пилы. Если таковых нет, используется ножовка, смоченная в масле или воде. Что касается резки вдоль волны, то лучше всего использовать острый канцелярский (монтажный) нож.
Когда смежной лист готов, остается установить его на свое место и закрепить к обрешетке посредством гвоздей, как при обычном монтаже. При этом не забывайте о нахлестах: боковой одну волну, сверху – 17 см
Гвозди забиваются в каждую волну ондулина.
Обратите внимание! С противоположенной стороны, где еще нету смежного листа, нужно оставить одну волну незакрепленной.

Далее производится сборка вентиляционной трубы. На ней закрепляется колпак, и конструкция приобретает готовый вид
Труба устанавливается на проходной элемент строго в вертикальном расположении. В конце ее остается закрепить при помощи четырех саморезов.
Осталось только уложить смежной лист однулина. С ним не нужно выполнять никаких дополнительных действий и обрезать. Он укладывается с нахлестом в одну волну и закрепляется в обычном порядке. При этом волна листа может накрывать проходной элемент сверху, или же, наоборот, лежать сверху на нем.

Вот и все, работы по устройству вентиляционной трубы для ондулина завершены, как и обустройство кровли в целом. Рекомендуем посмотреть это обучающее видео, из которого наглядно видно, как можно сделать все работы по монтажу вентиляции в ондулине своими руками.

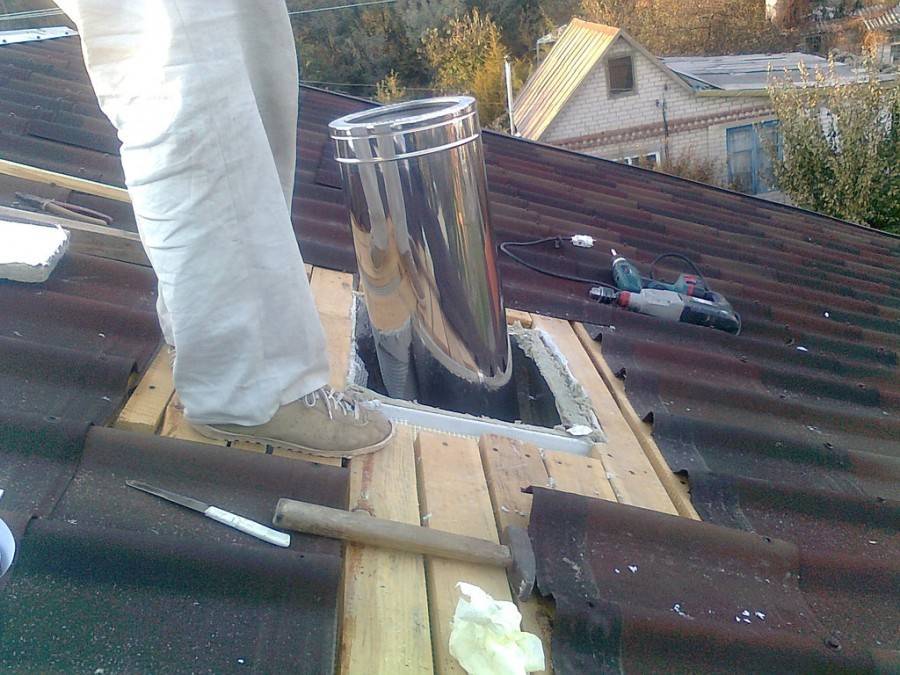

Проход печной трубы через крышу

Значение здесь имеет все: материал дымохода – кирпич, металл, асбестоцемент, материал кровли – из металлочерепицы, из ондулина, из профнастила, устройство кровельного пирога – с утеплением или без, высота чердачного пространства и даже форма сечения дымоотводного канала.

На кирпичном дымоходе устраивается распушка – расширение печной трубы за счет утолщения стенок. Благодаря этому стенки кирпичного изделия нагреваются намного меньше, металлического, и объем переходника может быть меньше.

Однослойные металлические изделия нагреваются сильнее. Здесь теплоизоляционный короб требуется даже в тех случаях, когда кровельный пирог утепления не предусматривает.

Устройство короба одинаково для всех типов дымоходных конструкций.
Сооружается он из брусков, закрепляемых на стропильных ногах. Так как дерево относят к материалам горючим, то расстояние между деревянными элементами и стенками дымохода должно быть не менее 13 см.
Снизу под потолком чердака, короб подшивается листом негорючего материала – ГКЛ, оцинкованное железо. Пространство между дымоходом и стенками переходника заполняется жаростойким теплоизолятором – специальной термостойкой минеральной ватой, керамзитом.

Дальнейшие действия по герметизации устройства зависят от материала кровли.

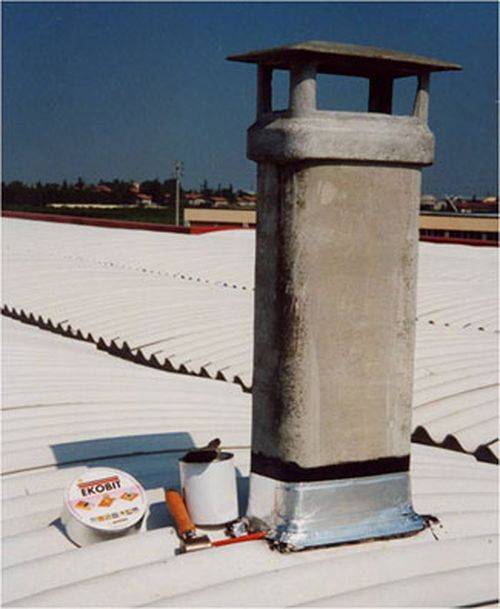

Проход через крышу из шифера

Надо отметить, что шифер является самым сложным в этом плане материалом. Для современных кровельных материалов производители предлагают готовые гидроизоляционные приспособления. Для шифера таковых не разработано.

Гидроизоляция дымохода на крыше из шифера проводится следующим образом.

Пленочный гидроизолирующий материал, которым укрывают кровельный пирог, на этом участке разрезается таким образом, чтобы укладываться внахлест на стенки дымоотвода. Пленка закрепляется битумной мастикой.
Размещают шифер, стараясь как можно плотнее состыковать листы со стенками дымоотвода.
Из оцинкованной стали изготавливают подворотничок – элемент требуемой длины, изогнутый так, чтобы плотно примыкать к кровле и к дымоотводу. Стыки перекрываются подворотничками.
Полученную металлическую конструкцию заливают цементно-песчаным раствором так, чтобы герметизация выступала над уровнем настила.

Полученное приспособление сложно назвать декоративным, однако герметичность оно обеспечивает хорошую.

Проход трубы через крышу из металлочерепицы

Кроме собственно отделочного материала производители выпускают и разнообразные дополнительные элементы, в том числе и фартуки для дымоходов.

Гидроизоляция выполняется описанным выше способом. Это важная часть работы, так как обеспечивает водонепроницаемость всей кровли, а не только стыков между сооружениями на крыше.
Вокруг дымохода формируют обрешетку из деревянных реек, а затем к ней закрепляют детали металлического фартука. Стык на верхней планке обрабатывают соответствующим герметиком.
Нижняя обычно не герметизируется, так как предполагает устройство водоотводного галстука, а в этом случае герметизация не позволит воде свободно стекать вниз.
Вокруг дымохода укладывают металлочерепицу. Все стыки обрабатывают термо- или жаростойким герметиком.
Сверху таким же образом монтируют декоративный фартук. Обычно он выполняется в том же цвете, что и кровля. На фото – дымоотвод с фартуком.

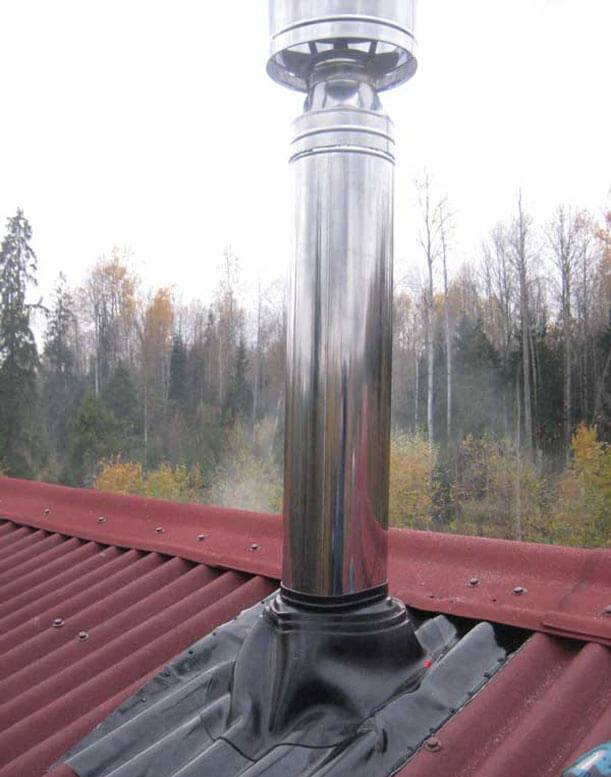

Герметизация печной трубы на крыше из ондулина ничем существенным не отличается от описанного выше монтажа. Разницу составляет лишь материал верхнего, декоративного фартука – он изготавливается из пластика.

Проход дымохода через кровлю из профнастила

Если материал комплектуется элементами по герметизации печной трубы, вентиляционных каналов и прочего, то рекомендуется использовать именно его. Порядок действий в этом случае такой же, как при герметизации кровли из ондулина, а специальный элемент, кроме того, повторяет форму «родного» профнастила, что обеспечивает плотное прилегание.

Если же таких элементов нет, то герметизация печной трубы на крыше из профнастила, осуществляется следующим способом.

В листе вырезают отверстия меньше размеров дымохода на 1,5–2 см.
По углам делают надрезы и отгибают края листа.
На этапе монтажа кровельного настила, заготовку надевают на печную трубу, а края прижимают к стенкам дымохода как можно плотнее.
Для герметизации швов используют специальную каучуково-битумную ленту, наподобие Мастер Флеш.

На видео демонстрируется гидроизоляция стыков на крыше из профнастила.

От чего зависит способ обустройства прохода трубы

В первую очередь он зависит от типа трубы и материала ее изготовления. Для каждого из распространенных в строительстве материалов (кирпич, бетон, металл и т.д.) имеются свои нюансы установки прохода.

Если печь, которая установлена в доме использует в качестве топлива дрова, уголь или торф, то дымоход не выполняется из металла, так как он будет слишком сильно нагреваться. А это может быть опасно.

В зависимости от того, какую внешнюю отделку будет решено выполнять для трубы, будет происходить и выбор герметизации примыканий.

В зависимости от размеров трубы, в некоторых случаях можно подобрать стандартные типовые элементы, выпускаемые именно для таких целей, которые могут идти в комплект с кровельным материалом.

Правильно смонтированный проход для печной трубы, с учетом правил пожарной безопасности и эксплуатационных характеристик покрытия (ондулин), можно на долгие годы обезопасить себя от проблем с протеканиями на данном участке крыши, а также сделать отопление дома, в независимости от типа обогрева, безопасным и эффективным. Кроме того, по рекомендации производителя кровельного материала следует использовать конкретные строительные материалы, наиболее подходящие для данных видов работ.

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек

Потому важно верно определить месторасположения будущего дымохода

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

Удобный узел примыкания;
На коньке зимой не скапливается снег;
При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей

Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

15 см для кирпичных и бетонных труб;
25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности

Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы

Особенности использования ондулина для кровли

Крыша из ондулина имеет свои особенности, среди которых есть как положительные моменты, так и отрицательные. К положительным характеристикам можно отнести:

Высокие технологические и эксплуатационные характеристики, которые обеспечиваются входящими в состав компонентами – битум, органические волокна, разнообразные наполнители, повышающие прочность и долговечность;
Кроме самого покрытия, промышленность выпускает и готовые решения – коньки, ендовы, уплотнители, крепежи;
Длительный срок эксплуатации;
Экологичность;
Простота монтажа;
Разнообразная цветовая гамма.

Из недостатков можно отметить среднюю прочность и выгорание цветных элементов на солнце.

На крыше из ондулина следует правильно вывести трубу, а также предусмотреть, чтобы герметизация была выполнена соответствующим образом.

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома – канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
Соединяют оба колена.
Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

Особенность сооружения:

Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

Этапы работ по выводу стального дымохода через перекрытие

Кирпичного дымохода

Здесь все намного сложнее:

Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома
