Плиты бетонные тротуарные

Способы производства

Основными элементами, из которых изготавливают тротуарную плитку, является песок и цемент. Также в раствор могут быть добавлены:

• гранитная крошка;
• мраморная крошка;
• пигмент.

Качество и технические характеристики материала зависят не столько от состава, и пропорций входящих в него компонентов, сколько от технологии производства.

Вибропрессование

Форма для изготовления плитки располагается на вибрирующей станине. За счет вибраций, сухая смесь, находящаяся в форме уплотняется. Для ускорения процесса и повышения качества к массе прикладывается усилие. Делают это при помощи вибрирующего пуансона, до достижения необходимой плотности. После того, как процесс будет закончен, пуансон и форму снимают, а на станине остается уже готовое изделие. Полученная таким образом продукция обладает высоким качеством и сроком эксплуатации около 25 лет.

Гиперпрессование

Такой способ применяют при ускоренном производстве. При данном способе изготовления процесс вибрирования заменен на процесс прессования под высоким давлением. Смесь в результате получается однородной. Такой способ производства считается одним из наиболее дорогих, так как требует особенного высококачественного оборудования.

Вибролитье

Самый дешевый способ изготовления тротуарной покрытия. На вибрирующий стол, устанавливают формы, в которые заливают жидкий раствор. Вибрирующая столешница нужна для того, чтобы разделить частично раствор на фракции. На поверхности образуется цементное молочко, после чего заготовки снимают со стола, накрывают специальной пленкой и ставят сушиться в отдельное помещение. Сушка длится около суток, но чтобы материал приобрел нужный уровень прочности, он должен пролежать на складе около месяца. Посмотрите примеры фото тротуарной плитки во дворе.

Железобетонные плиты от А до Я

История активного использования железобетонных конструкций гораздо короче, чем кажется. Трудно поверить, но первой детали из бетона, внутри которой располагается металлический каркас, всего лишь сто с небольшим лет. Сегодня без них не обходится ни одно строительство домов, мостов, большинства технических сооружений, инженерных коммуникаций и дорог. К нынешнему виду и популярности конгломерат бетона и металла прошел через смелые эксперименты с формами, различные технологии изготовления, вариации с комплектующими и материалами.

Плита перекрытия

Современные ЖБИ изделия — это качество, долговечность, универсальность и оптимальное решение во многих отраслях строительства, а значит поговорить о них — актуально, полезно и познавательно. Начнем мы наш разговор с самого распространенного их вида название которому бетонная плита.

Виды бетонных плит

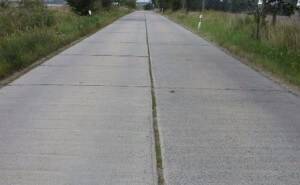

Использование железобетонной дорожной плиты.

Есть две основных группы бетонных плит:

• тротуарная;
• железобетонная дорожная.

Дорожными железобетонными плитами перекрывают городские дороги, автомобильные стоянки и подъезды к строениям. Поскольку эта группа предполагает внедрение в плиту укрепляющей арматуры, становится возможной эксплуатация такой плиты массивной тяжеловесной техникой.

По назначению железобетонные плиты классифицируются следующим образом:

• для постоянных дорог (1П);
• для временных дорог (2П).

Различаются они по составу и способу соединения. Тротуарная плитка имеет значительно больше классификаций, потому что представлена на рынке широчайшим ассортиментом. Зависимо от формы, классификация по ГОСТу осуществляется на:

• квадратные (К);
• прямоугольные (П);
• фигурные (Ф);
• шестиугольные (Ш);
• окаймляющие (О);
• декоративные дорожные элементы (ЭДД).

Существует и покрытие такого рода для людей с ограниченными способностями (для слабовидящих). Оно представляет собой выпуклые шероховатые элементы, которые создают тактильный контакт с ногами пешехода. При выборе такого покрытия, чтобы не растеряться от огромнейшего ассортимента, заранее стоит определить тип и форму элементов, и возможную нагрузку на них.

Монтаж плит

https://youtube.com/watch?v=fNX6aJT3LeE

Правильная установка тротуарных плит – это залог их длительной и безремонтной эксплуатации. Их укладывают на разнообразные основания. Подушки из песка будет достаточно для мощения пешеходной зоны или садовой дорожки. Участок, рассчитанный на автомобильный проезд, нужно укрепить путем подложки из бетонной смеси.

Сейчас используют множество вариантов узоров при кладке тротуарной плитки. В особенности это:

• узор в виде елочки;
• плетенки;
• полукругов;
• кирпичей;
• столбиков и т. д.

Существует определенный алгоритм укладки плит:

• На размеченном участке снимают около 15 см грунта.
• Утрамбовывают грунтовый слой.
• Формируют сточные канавки с последующим их засыпанием 5-сантиметровым слоем песка.
• Формируют подушку около 10 см из увлажненного песка, щебеня или бетона, утрамбовывая ее виброплитами или деревянными (резиновыми) кийками.
• После чего сухая смесь рассыпается по всей поверхности кладки.
• Далее происходит ее очищение путем смывания водой вдоль щелей с применением лейки.

Плитку кладут не впритык друг к дружке, оставляя промежутки приблизительно в полсантиметра. Заделывать такие промежутки можно как песком, так и материалом, из которого была изготовлена подушка.

При закупке стоит учесть, что определенное количество материала будет потрачено на резку, чтобы выровнять укладку. Поэтому рекомендуется закупать материал с небольшим запасом. Желая сэкономить, нужно учесть и способ укладки. Так, прямой способ несколько экономичнее диагонального.

Состав раствора для изготовления тротуарной плитки своими руками

Но прежде чем приступить к приготовлению самого раствора, нелишне уточнить некоторые детали, которые касаются уже готовой продукции, то есть тротуарной плитки.

Нередки случаи, когда спустя несколько дней, после укладки готовое покрытие из плитки начинает терять свою форму: тускнеют краски, появляются трещины, происходит крошение. Еще более часты случаи, когда после первой зимы покрытие превращается в бесформенную массу.

Такие случаи во многом являются результатом стечения нескольких причин:

• нарушения технологии изготовления тротуарной плитки;
• неправильного применения наполнителей и добавок в производстве тротуарной плитки;
• неправильную укладку покрытия из плитки.

Но как правило, те, кто хочет украсить свое жилище дорожками из тротуарной плитки, сделанной своими руками, при ее изготовлении не учитывают тех особенностей в которых будет эксплуатироваться такое мощение.

Игнорирование неблагоприятных природных факторов, влияющих на свойства тротуарной плитки, во многом являются причиной ошибок в изготовлении и как следствие получение разочарования от проделанной работы.

Независимо от того, где планируется укладка плитки, она будет подвергаться воздействию:

• перепада температуры воздуха как в течение суток, так и во время года. Если суточные перепады температуры могут быть незначительны, то в холодное время, как правило, долгое время держится отрицательная температура.
• воздействие атмосферных осадков, дождевая вода, снег, образованный лед и талая вода способствуют образованию микротрещин и разрушению поверхности.
• воздействие неблагоприятных факторов окружающей среды – агрессивных химических веществ, механическое воздействие автомобилей и другой техники, в конце концов, воздействие самого человека.

Знание этой во многом элементарной информации позволит оптимально подобрать для приготовления раствора пропорции необходимых ингредиентов.

Что собой представляют составные части раствора для плитки?

Как и любой бетонный раствор для приготовления раствора для тротуарной плитки используется:

1. Основные наполнители:
   • мелкофракционный щебень или отсев твердых горных пород;
2. песок разных фракций до 2 мм включительно, но главное условие малое содержание глины не более 3-4%;
3. Вяжущие вещества и добавки:
   • портландцемент, как правило, используется марки М-400 и М-500;
4. пластификатор С-3 важный элемент, позволяющий увеличить прочность плитки;
5. полипропиленовая фибра позволяет повысить устойчивость к перепадам температуры и значительно улучшить механические свойства материала;
6. Пигментные добавки:
   • красители, флуоресцентные добавки делают поверхность плитки яркой более и приятной глазу.
7. Вода как необходимый элемент любого бетонного раствора.

Что такое железобетонные плиты

Вопреки распространенному представлению, изготовление железобетонных конструкций — процесс достаточно сложный и трудоемкий. Главный секрет здесь таится в грамотном соединении двух материалов, которые имеют очень разные показатели механических деформаций. Так, бетон — отлично переносит нагрузки на сжатие и очень болезненно — на растяжение. Низколегированная сталь, из которой изготовлено большинство арматуры, в этом отношении и крепка, и пластична, и несоизмеримо вынослива. В этой связи там, где речь идет об ответственности — бетону лучше доверять лишь определенные нагрузки. Оптимальный вариант — изгиб. Здесь сжатие частично компенсируется растяжением и наоборот.

Следует отметить, что обычное армирование, когда сетка, проволока или специальные пруты находятся в толще бетона, — не являются решением проблемы. Сталь в шесть раз пластичнее бетона и этим обязательно «спровоцирует» образование трещин, которые со временем обязательно повлекут разрушение всего изделия. Выход один — растянуть или сжать изделие еще до того, как оно попадет на строительную площадку.

Варианта здесь два — поместить в раствор уже растянутую сталь или растягивать ее непосредственно в период становления бетона (на определенной стадии твердости). В обоих случаях мы получаем «напряженную» сталь, которая в изделии начинает работать в «унисон» с бетоном.

Таким образом, напряженная арматура — кротчайший путь к повышению качества большинства железобетонных изделий, работающих на изгиб и растяжение. Это — все консоли и балки (балконы, лоджии, лестничные марши, потолочные и межэтажные перекрытия и прочие элементы зданий и сооружений).

Благодаря своей популярности и многообразию, производство плоских железобетонных изделий осуществляется на специализированных предприятиях. Перечислим некоторые виды этого семейства:

• Лестницы;
• Крышки колодцев;
• Дорожные плиты;
• Тротуарная плитка;
• Фундаментные плиты;
• Плиты ограждения;
• Межэтажные (плиты перекрытия);
• Стеновые панели и другие.

Индивидуальные свойства каждого из них зависят от:

• Предназначения;
• Качества и характеристик бетона;
• Составляющих арматуры.

Логично, что тип изделия и нагрузки, которые при эксплуатации оно будет испытывать — требуют определенного вида арматуры. Иными словами, усиление бетона может быть осуществлено:

• Высокопрочной проволокой;
• Горяче- или холоднокатаным прутом;
• Высокопрочным прутом;
• Арматурным канатом.

Кроме этого можно выделить следующие особенности плит в зависимости от назначения:

• Плиты под фундамент изготавливаются гораздо толще, чем, например, плиты перекрытия, стеновые панели или те, что идут для изготовления заборов;
• В панелях, которые при эксплуатации будут испытывать повышенные нагрузки на изгиб, — обязательно к применению разнонаправленная (вдоль и поперек) укладка арматуры;
• Исключить разрушения плит, лежащих на опорах, поможет наличие усиленного опорного слоя;
• Для плит, монтаж которых предусматривается при помощи крана — конструктивно закладываются петли. Они могут быть, как наружными, так и расположенными впотай.

Доступность при выборе и демократическая цена на железобетонные плиты являются основными причинами их широкого применения в строительстве. Следует отметить, что изделия, которые не несут критичных напряжений, можно изготовить и собственными руками.

Установка бордюрного камня

Работы по установке бордюра рекомендуется проводить до начала укладки плитки, так как в этом случае он будет не только выполнять свою основную функцию, но и служить ориентиром во время работы.

Монтаж его производится на бетонный раствор, при этом начинать работы по мощению рекомендуется после того, как он наберет прочность, то есть не раньше чем через неделю.

В том случае, если объект мощения имеет естественный ограничитель, например, стену дома для отмостки, то бордюрный камень достаточно сделать только с одной стороны, при этом по высоте он может и не возвышаться над плиткой.

Перед тем как приступить к установке бордюра обязательно следует подготовить разметку по уровню – для этого используется тонкий шнур. При этом обязательно должны быть учтены будущие уклоны мощения: продольные и/или поперечные.

Соблюдение этого правила гарантирует не только то, что обрамление мощения будет сделано идеально, но и одинаковое расстояние от дорожки до верха бордюра.

Непосредственно сам процесс установки несложен и имеет следующий порядок:

• в подготовленную траншею (при необходимости устанавливается опалубка) заливается цементный раствор;
• на него устанавливается бордюрный камень и с помощью резинового молотка корректируется по месту и высоте согласно ориентиру;
• в том случае если не используется опалубка, то для фиксации следует укрепить боковые нижние части раствором с обеих сторон (впоследствии они будут спрятаны под грунтом или мощением).

Как не надо укладывать тротуарную плитку. Видео:

Как не надо укладывать тротуарную плитку

Watch this video on YouTube

Технология укладки тротуарной плитки на песок

После того как траншея или котлован под мощение будут готовы, можно приступить к устройству основания, на которое и будет укладываться тротуарная плитка. Для этого можно использовать разные способы, выбор которых зависит от назначения объекта мощения, особенностей грунта и, что нередко, от стоимости материалов, используемых для этого, и трудоемкости.

Самым простым способом, которым может быть уложена тротуарная брусчатка, является изготовление песчаной подушки.

Но, если грунты проблемные, то можно использовать вариацию этого способа и уложить плитку на песчано-гравийную смесь.

В некоторых случаях оправдано использование геотекстильного полотна, которое может укладываться на дно траншеи или для разделения слоев песка и гравия между собой. Кроме того, что это позволит не допустить их смешивания, удастся решить и проблему с просадкой грунта или возможным прорастанием травы сквозь швы между плитками.

Также геотекстиль рекомендуется использовать и при прокладывании дренажных труб под мощением – в этом случае они будут защищены от засорения песком, что может снизить их пропускную способность.

Засыпка производится в подготовленную траншею, уже обрамленную бордюрами, толщиной не менее 20 см, и тщательно утрамбовывается.

Если кроме песка будет использоваться гравий или щебень, то первой укладывается более крупная фракция материала, и после ее трамбования засыпается песок, который следует смочить водой, после чего можно продолжить изготовление основания под тротуарную плитку.

Важно учитывать, что толщина песчаного основания не должна быть меньше толщины плитки. Выбрав такой способ укладки брусчатки, следует помнить о том, что применяемые материалы отличаются склонностью к сползанию, поэтому, особенно при работе на участках с уклоном, трамбование лучше проводить на небольшом фрагменте, который сразу после этого будет замощен

Выбрав такой способ укладки брусчатки, следует помнить о том, что применяемые материалы отличаются склонностью к сползанию, поэтому, особенно при работе на участках с уклоном, трамбование лучше проводить на небольшом фрагменте, который сразу после этого будет замощен.

Такой рекомендацией могут воспользоваться и те владельцы дач, которые укладочными работами занимаются только в свободное время.

В этом случае не будет необходимости дважды проводить одну и ту же работу, а кроме того материалы для основания можно закупать по частям.

Но это не относится к самой плитке, особенно цветной, так как материал из разных партий даже одной серии может отличаться по оттенку, едва уловимому на складе, но вполне заметному после укладки.

Поэтому после расчетов закупку тротуарной плитки следует произвести одним заказом хотя бы для каждого отдельного объекта: садовой дорожки, места отдыха и т. д.

Укладка тротуарной плитки своими руками – 3 часть

Watch this video on YouTube

Отделка поверхностей кухни

Отделке стен, пола или потолка панелями из ПВХ предшествует приобретение строительных материалов. Учитывая необходимость обрезки и выбраковки, лучше приобрести материалы с небольшим запасом. Если речь идет о панелях, то их всегда закрепляют на обрешетке. Монтаж пластиковой плитки чаще всего производится на клей.

Подготовка основания пола

• Температура основания и окружающих предметов должна быть не ниже +15º С на протяжении как минимум 24 часов до начала работ и после.
• Основание должно быть ровным для полного прилегания и сокращения расхода клея. Также любая неровность выявится и испортит внешний вид готового пола, а со временем в этом месте образуется потёртость. Для этого бетонный пол предварительно выровняйте цементно-песчаной черновой стяжкой, а затем самонивелиром.
• Деревянный пол или паркет зашлифуйте, а щели и ямочки зациклюйте. Можете уложить поверх для выравнивания ДСП, ВДП или фанеру. Если деревянное основание в плохом состоянии или значительно неровное, демонтируйте его и залейте стяжку.
• Загрязнения жирового характера (например, пятна от битума, мазки от резиновых подошв обуви) смойте специальными обезжиривающими средствами или почитайте варианты очистки в статье.
• Также удалите плесень и грибок при их обнаружении.
• Строительный мусор и пыль тщательно удалите с поверхности. Без использования мощного пылесоса вычистить основание от строительной пыли (цемент, побелка и тому подобное) тяжело.
• После того, как Вы закончили все подготовительные работы и сделали уборку, обязательно загрунтуйте поверхность глубоко проникающим грунтом на акриловой основе. Время его полного высыхания – 24 часа.
• На старых основаниях, имеющих остатки другого клея, не пропускающих влаги, а также в других сомнительных случаях – также рекомендуется грунтование и пробное приклеивание.

Подготовка поверхности стен

Если стены ровные и крепкие, окрашены, без декоративных настенных материалов (обои, ткань, венецианка и так далее), достаточно просто очистить их от мусора и загрунтовать грунтовкой глубокого проникновения. Если всё гораздо сложнее:

• Снимите декоративное покрытие или смойте побелку при её наличии.
• Очистите стены от мусора и пыли.
• Тщательно осмотрите поверхность и при наличии удалите сажу или копоть, жировые или масленые пятна, водяные и ржавые разводы, плесень и грибок.
• Загрунтуйте поверхность.
• Выровняйте стены штукатурным раствором при помощи малярного шпателя при небольших неровностях, либо заштукатурьте правилом по маякам при значительных деформациях поверхности и уровня.
• После высыхания счистите наплывы и бугорки при помощи шпателя.
• Загрунтуйте поверхность и дайте высохнуть (24 часа).

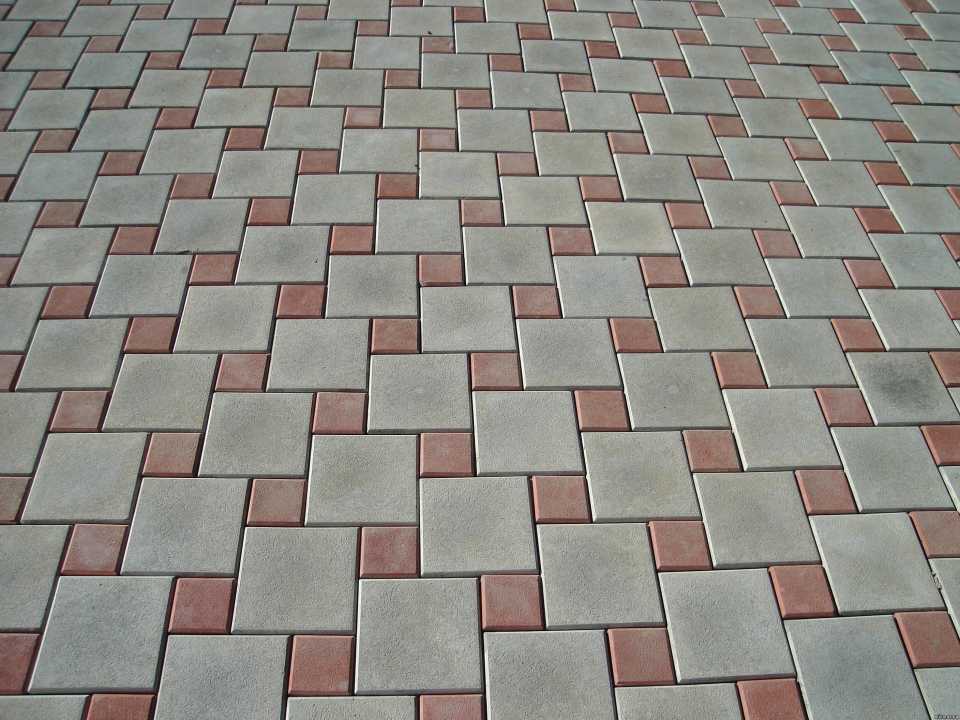

Раскладка тротуарной плитки – схемы, узоры, рисунки

Наиболее традиционные варианты тротуарной плитки – вытянутый прямоугольник и скругленный квадрат различного цвета. С их помощью можно выложить несколько десятков вариантов рисунков и мозаик.

Самый простой называется «Старый город».

Сочетание клиновидной и квадратной плитки дает возможность получать различных видов геометрические построения, волны, кольца и даже оптические эффекты на тротуарном покрытии.

На третьей позиции по популярности находятся ромб и катушка.

Простота и технологичность вибролитья имеет и обратную сторону, подобным способом можно изготовить лишь некоторые виды натурального камня, например, песчаник или более распространенный сланец.

Если требуется изготовить тротуар с необычной фактурой камня, например, вид ломанной скалы, или старого истертого булыжника, в этом случае лучше всего заказать партию гиперпрессованной тротуарной плиты у специализированной фирмы. Небольшие строительные компании, выпускающие малые партии гиперпрессованной плитки, с удовольствием возьмутся за изготовление на заказ 150-200 м2 любого вида и дизайна. Останется только доставить материал к месту работы и уложить плиты согласно составленной схемы.

Разновидности плитки по форме

По форме тротуарная плитка делится на следующие наиболее распространенные виды:

• брусчатка «кирпичик»;
• волна;
• катушка;
• соты;
• гжелка;
• классическая 8 и 12 кирпичей;
• клевер;
• чешуя;
• трапециевидная плитка типа «старый город»;
• цветок;
• кленовый лист;
• паркет;
• паутинка;
• антик;
• руно;
• облака или тучка;
• калифорния;
• ромб;
• булыжник английский.

Производители постоянно пополняют коллекции новыми видами плитки.

Брусчатка

Изделия прямоугольной формы, которые можно укладывать в любом порядке по отношению друг к другу. Один из видов брусчатки – плитка «кирпич» размером 100х200 мм.

Волна

Продолговатые изделия с гранями, имеющими волнистую форму. Укладывается в разбежку со смещением на полплитки.

Катушка

Один из самых распространенных видов, имеющий форму катушки для ниток. Укладывается в разбежку со смещением на полплитки каждого последующего ряда.

Соты

Изделия шестиугольной формы, при укладке создающие вид, напоминающий пчелиные соты.

Гжелка

Комплектуется из двух элементов сложной формы, при устройстве покрытия вокруг одного из элементов укладываются четыре других.

Классическая

Имеет вид паркетной доски, при этом на одном изделии располагаются четыре сегмента, перпендикулярных друг к другу и разделенных на прямоугольные фрагменты по 2 или по 3 элемента .

Клевер

Покрытие из однотипных элементов сложной формы, которые можно как угодно комбинировать по цвету.

Чешуя

Изделия, напоминающие при укладке рыбью чешую.

Старый город

Покрытие складывается из плитки, создающей рисунок, напоминающий мощение улиц старых городов.

Цветок

Квадратная плитка с нанесенным растительным орнаментом.

Кленовый лист

Изделия сложной формы, напоминающей листья клена.

Паркет

Квадратные изделия с рисунком, имитирующим мелкий паркет с фигурной выкладкой

Паутинка

Квадратная, с рисунком в виде паутины. С помощью укладки четырех таких изделий можно получить круговые узоры.

Антик

Изделия трапециевидной формы, создающие покрытие, стилизованное под покрытие тротуаров и дорог городов античной эпохи.

Руно

Плитка, образующая при мощении узоры сложной формы.

Квадратная плитка, нарезанная рустами в виде кирпичной кладки.

Ромб

Плитка ромбовидной формы

Булыжник английский

Плитка с фактурной поверхностью, имитирующей покрытие улиц средневековых городов.

Газонная решетка

Газонная решетка представляет собой блоки из бетона квадратной или ромбовидной формы, с помощью которых устраивают покрытие тротуаров, детских площадок, велодорожек или стоянок для автомобилей. Использование газонной решетки позволяет создать особый вид покрытий, максимально сохраняющий природную среду при благоустройстве территорий.

Чтобы подобрать подходящую плитку, следует исходить из следующих условий. Прежде всего, нужно учесть назначение покрытия и режим его эксплуатации: для обычных тротуаров и дорожек для пешеходов с небольшой интенсивностью движения можно выбрать вибролитую плитку, для тротуаров в людных местах с высокой проходимостью или проездов для автомобилей, подвергающихся высоким нагрузкам – вибропрессованную, полимерпесчаную, гиперпрессованную или клинкерную плитку. Другое условие – характер архитектурного оформления или ландшафтного дизайна, учитывая который необходимо подбирать плитку по форме, цвету и фактуре – можно использовать изделия сложной формы разного цвета с вкраплениями светящейся плитки.

Подробно про декорирование: Варианты узоров тротуарной плитки.

Хорошая реклама

Самое читаемое

Классификация плитки

Изначально плитку использовали для мощения дорог. Но позднее ее начали применять для укладки тротуаров. В России к производству плитки приступили только в 1970-х годах. В первое время материал был достаточно крупным, а по эксплуатационным характеристикам уступал современной брусчатке. Современная плитка изготавливается методом прессования.

Брусчатка подразделяется на несколько видов. Тротуарная плитка классифицируется по типу технологии, используемой для ее изготовления. На рынке материал представлен в виде:

• виброплиты;
• гранитной плиты;
• вибропрессованной плиты.

Для производства виброплиты применяются пластинчатые составы. Основу материала на начальном этапе изготовления заливается в отдельную емкость, или виброформу. Последняя придает будущей плитке вид, имитирующий кирпичную кладку или дерево. В основном виброплитам находят применение в частном домостроении. Их используют для организации загородных территорий, в том числе и на садовых участках.

При изготовлении вибропрессованной плиты применяются иные технологические процессы. Основу материала составляет бетонная смесь, которую заливают в специальную пресс-форму. Окончательный вид вибропрессованная плита принимает под высоким давлением. Кроме того, в процессе производства на бетонную смесь оказывают вибрационное воздействие. Вибропрессованная плитка применяется при мощении мест общественного пользования: тротуар, мостовые, площади.

Сравнительно высокими прочностными характеристиками отличается последний тип материала. Гранитная плитка изготавливается из натурального камня. Она способна выдержать длительные и резкие перепады температур, благодаря чему ее срок службы существенно больше. Гранитная плитка также хорошо переносит механические повреждения. Обычно необходимость в замене такого материала возникает спустя 25 лет после укладки.

Кроме указанной классификации применяется деление тротуарной плитки в зависимости от материала изготовления. Самым высоким спросом пользуются бетонные изделия. Например, плитка фэм. Сравнительно схожей популярностью обладает плитка из глины. Последняя внешне напоминает кровельную черепицу. Производители, стремясь разнообразить ассортимент брусчатки, дополнительно смешивают основу с гранитной крошкой или другим вяжущим материалов.
