Монтаж теплого пола
Следом, как будет проложена теплоизоляция, устанавливается температурный датчик и термостат. Это позволит контролировать и управлять системой. Термостат — обычный регулятор (бывает механическим и электронным), дающий возможность выставить нужную температуру и время, когда система будет включаться/выключаться. Он устанавливается в стене поблизости с розетками.
Температурный датчик устанавливается в сам пол. Следует создать характерную штробу в стене от термостата и строго вертикально направить ее к перекрытию. Сам датчик помещают в гофрированную трубу и подводят к месту, где будет контролироваться температура пола. Как правило, это место — середина между двумя витками кабеля. Гофра требуется не только в качестве защиты, но и для постоянного доступа к датчику. Ту часть гофры, которая монтируется в стяжку, желательно залить герметиком, чтобы раствор случайно не попал внутрь.
Прежде чем укладывать сам провод, замеряется его сопротивление
Важно, чтобы величина не была больше или меньше чем на 10% чем указано паспорте. Для измерения используется такой прибор как мультиметр, также необходимый для определения фазы (это если кабели не маркированные)
Убедившись, что сопротивление имеет оптимальный уровень, начинают монтаж кабелей.

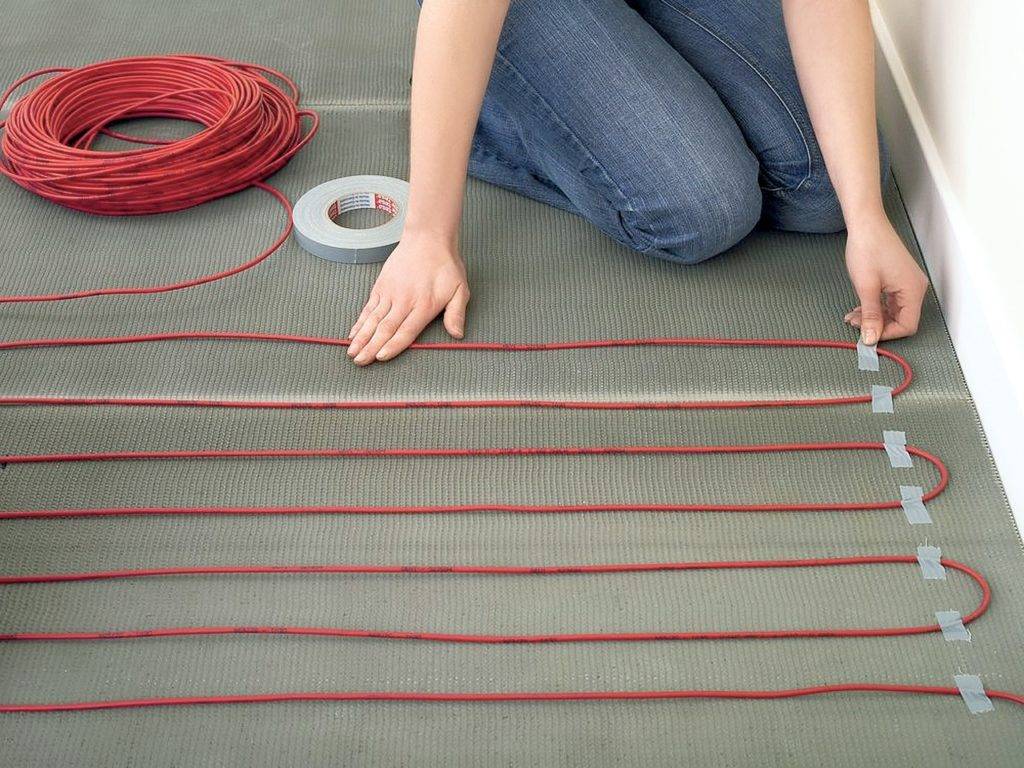

После полной подготовки поверхности крепят непосредственно нагревательный элемент. Если применяются кабели, пригодится особая лента для монтажа. Дополнительной мерой послужат хомуты из пластика, благодаря которым процедура становится быстрой и простой
Важно, чтобы витками кабеля было одинаковое расстояние, что требуется для равномерного прогрева поверхности. При установке нагревательных матов расстояние соблюсти проще, а сама процедура сводится к правильному их настилу
После укладки электрического теплого пола следует замерить сопротивление. Прибор обязательно должен показывать то же значение, что и до монтажных работ.
Перед заливкой стяжки выставляются ориентиры (маячки), благодаря которым слой получится максимально ровным. Леска натягивается на 10 см от стены до ближайшей параллельной планки. Толщина стяжки под теплый пол электрический равняется 3–5 см, если больше, то процедуру заливки разбивают на два этапа. Сперва заливают 3 см, после высыхания — остальное. Чтобы поверхность высохла равномерно, не допускается попадание солнечных лучей в помещение, а тем более активация теплого пола (якобы быстрее высохнет).
В случае с мокрой стяжкой активировать пол можно лишь спустя месяц. В иных случаях процедура занимает от 4 до 7 дней.
Радиаторный обогрев: за и против
Скрытая опасность полов с подогревом. Комфорт или источник болезней?
Смотрите это видео на YouTube
Радиаторы — это традиционная система отопления, которая работает от централизованного сети в квартирах, или от автономного источника в частных домах. Они просты в монтаже, и стоят недорого. К преимуществам можно отнести:
- быстрый прогрев;
- отсутствие дополнительной нагрузки на перекрытия;
- высокое КПД — до 70%.
Против батареи свидетельствуют их громоздкие размеры, и то, что они занимают полезную площадь. Кроме того, они портят дизайн помещения, и смотрятся не эстетично.
Взвесив все за и против — радиаторы или тёплый пол, можно сделать вывод, что монтаж водяной системы трудоёмок и затратен, в сравнении с радиаторами. Но гидропол является более экономичным способом обогрева помещения.
Так как, в квартирах монтаж водяных полов запрещён, а использовать в качестве основного отопления электрические виды дорого, то рекомендован комбинированный вариант обогрева: радиаторы и тёплый пол.
Вместе они способны создать комфортную атмосферу, при этом ваши расходы повысятся не существенно. К примеру: в помещениях с повышенной влажностью (ванна и кухня) — радиаторы и тёплый пол, а в спальне и гостиной только батареи.
Подводя итог можно сказать, что тёплые полы — современная система со своими плюсами и минусами. Что выбрать, напольный обогрев или радиаторы — решать вам.
Нужно исходить не только из своих финансовых возможностей, но и из характеристик помещения. Если вы правильно сделаете выбор, взвесив все за и против, то комфортная температура в доме вам обеспечена.
Другие важные факторы
В дополнение к настройкам на термостате и кривой нагрева пола, другие факторы также играют роль. Следует заранее отметить, что подогрев пола имеет разные контуры отопления. Здесь также поток и возврат разделены. Они встречаются в так называемом контуре отопления . Это позволяет владельцам жилища по-разному регулировать пространство.
Если необходимо выполнить гидравлическую балансировку нагревателя, которая обеспечивает оптимальное распределение температуры, это также необходимо учитывать. Кстати, это всегда должен делать специалист, который устанавливает разное давление для каждого контура. Так какой же должен быть расход, чтобы он стал достаточно теплым?
Следует отметить следующие факторы:
- Требуемая мощность обогрева в соответствующей комнате
- Скорость потока
- Длина труб
- Заземление и его толщина
- соответствующая температура подачи
Плюсы и минусы электрических и водных теплых полов
Еще в древние времена, человек, создавая для себя жилое место, старался и максимально защитить его от врагов, хищников и погодных условий, и сделать его уютным и удобным. Так получается и в наши дни: в странах, где снежные и морозные зимы, обогрев жилища и рабочих помещений играет очень важную роль с точки зрения удобства и уюта.
Многоэтажные дома и постройки частного сектора, возводившиеся еще при Советском Союзе, были оснащены радиаторными системами отопления. Такая система была простой по установлению и ремонту, в любое время хозяева могли увеличить количество секций в батарее. Хозяева частного жилья могли регулировать тепло, изменяя параметры в газовом котле. Жители многоэтажек зависели от централизованного отопления, часто мерзли в холода или открывали окна в более теплые дни, задыхаясь в квартирах от жары. Тепловой комфорт при строительстве был не на первом плане. Поскольку зима в России все еще очень холодное время года, современные методы строительства предлагают установку полов с подогревающей функцией. И в доме теплее, и детки спокойно могут играть на полу, не боясь простуды, и самому приятно пройтись по теплому покрытию, как по летнему песочку.О теплых полах много пишут и говорят. Это целая система, позволяющая отапливать жилище, при которой тепло равномерно распространяется по помещению. Носитель тепла располагается в полу. Если водная основа, то это трубы, если электрическая, то кабель. Подогретая до сорока пяти градусов вода совершает в трубе регулярное движение, кабель, подключенный в сети, выполняет ту же функцию нагрева. Электрическое тепло регулируется терморегулятором, водяное – с помощью датчиков на котле.
Если вы еще не остановились на каком-либо варианте, давайте вместе рассмотрим положительные и отрицательные моменты такого покрытия.
Плюсы:
- Экономятся средства на оплату отопления (до тридцати процентов). Чем теплее помещение, тем меньше тепла тратится на его обогрев. Если ногам тепло, даже невысокую температуру мы воспринимаем, как комфортную. Тепло, согласно законам физики, поднимается вверх. То — есть, без теплых полов самое теплое место в квартире – под потолком. С теплыми полами – температура везде ровная.
- Для установки не нужно специальное оборудование, неисправности легко устраняемые.
- При правильном монтаже такой пол может служить до пятидесяти лет.
- Внешний вид теплого пола не отличается от обычного, не привлекает внимания, как батареи.
- Поднимающийся от пола теплый воздух создает препятствие для образования сквозняков.
- Идеальные условия для детских игр. Можно играть, где хочешь без риска простудиться.
Минусы:
- Удовольствие дорого стоит. Стоимость и установка, конечно, когда-нибудь окупятся, но деньги-то нужны сейчас.
- Это не простой текущий ремонт, придется приподнимать полы на несколько сантиметров, это не всегда реально. Вот если ваша стройка только началась – это ваш вариант!
- Придется подумать о напольных покрытиях, потому что, к примеру, укладывание на такой пол теплого плотного ковра сведет все ваши старания насмарку, пользы от пола не будет.
- Почти всегда возникают сложности с ремонтом. Система нагрева полов в комнатах общая, иногда бывает трудно определить место, где произошла поломка. Но если вы не пожалеете денег на установку и пригласите для этого настоящих профессионалов, будете соблюдать правила эксплуатации – проблем быть не должно.
- Вся мебель должна быть поднята над полом для свободной циркуляции тепла, если она изготовлена не из натуральных материалов, существует возможность выделения из нее небольших, но постоянных концентраций вредных веществ при нагреве.
- Может происходить медленный прогрев настила (от трех до пяти часов), сначала будет нагреваться бетон, в который он встроен, а затем покрытие и воздух. Но, когда система отключена, охлаждение происходит так же медленно.
- При длительном нахождении в помещении с теплым обогревом пола возможны обострения заболеваний нижних конечностей (например, варикоз – сосудистое заболевание вен).
- Установка водяных теплых полов в городских квартирах имеет технические сложности и требует специальных разрешений.
Что же выбрать?
Рассмотрев оба варианта отопления, трудно сразу сделать выбор, поэтому стоит узнать еще и о преимуществах каждого типа.
Пол с подогревом
- Он экономичен, особенно если сравнивать с батареями.
- Система тёплых полов долговечна, особенно водяная.
- Разнообразие напольных покрытий при оснащении пола обогревом.
- Может использоваться в любых помещениях.
- Элементы обогрева спрятаны от глаз.
- Поверхность пола прогревается равномерно.
- Степень прогрева помещения легко настроить.
Пол с подогревом подарит комфорт в дом
Плинтус
- В комнате отсутствуют перепады температур.
- Прогревается не только воздух, но и стены, что дает большую эффективность.
- Монтаж может производить даже непрофессионал: для этого не нужно существенное вмешательство в конструкцию помещения.
- Время отклика – то есть начала прогревания – минимальное.
- Его можно красить.
- Ремонт при поломке несложен.
- Обеспечивает недорогой эффективный обогрев больших помещений.
Плинтус с подогревом в разрезе
С этим читают
- Тёплый электрический плинтус
- Воздушная система отопления: эффективный обогрев и кондиционирование
- Для чего нужен плинтус для труб отопления?
- Система отопления для частного дома ленинградка и ее схема
- Клей для полиуретановых плинтусов: виды клея, расчёт количества и пошаговая инструкция для приклеивания стыков и потолочных плинтусов
- Теплоаккумулятор своими руками: делаем теплоаккумулятор для отопления пошагово
- Коллекторная схема системы отопления. в чем превосходство?
- Обеспечение теплом многоквартирных домов: централизованная система отопления
- Делаем камин из коробок на новый год своими руками
- Что делать если потекла батарея отопления
Какой теплый пол лучше – сравнительная характеристика
В таблице сведены основные параметры для сравнительного анализа.
| Показатель | Водяной пол | Электрический пол | |||
|---|---|---|---|---|---|
| Кабельный | Кабельный в матах | Пленочный | Стержневой | ||
| Тип обогрева | Конвекция | Тепловое излучение | |||
| Время прогрева, мин. | 30-60 | 20-30 | 20-30 | 5-10 | 10-15 |
| Устойчивость к перегреву | – | + | + | + | – |
| Доп. оборудование | котел | – | – | – | – |
| Ограничения по установке | |||||
| – на балконе/ лоджии | – | + | + | – | – |
| – в частном доме/на даче | + | + | + | + | + |
| – в квартире | – (требуется разрешение) | + | + | + | + |
| Мощность на 1 м.кв. | Зависит от мощности котла | 180-220 Вт | 180-220 Вт | 25-45 Вт | 25-50 Вт |
| Питание/ топливо | Газ, твердое топливо, электри -чество | Электроэнергия | |||
| Метод монтажа | Мокрые работы | Мокрые работы | Мокрые работы | Сухие работы | Мокрые работы |
| Возможность демонтажа и повторного использования | – | – | – | + | – |
| Ограничения в установки | Не устанавливается под мебель и другие низкостоящие предметы | ||||
| Установка в большом помещении | + | (за счет стоимости электроэнергии) | |||
| – | – | – | – | ||
| Инерционность системы | высокая | средняя | средняя | высокая | низкая |
| Возможность регулировки температуры | – | + | + | + | + |
| Ремонто -пригодность | – | – | – | + | – |
| Требуется демонтаж всего пола | Проще благодаря отсутствию стяжки | Демонтаж | |||
| Влияние на высоту стен | до 150 мм | 50-80 мм | 30-50 мм | 5-10 мм | 20-30 мм |
| Вес системы теплый пол на 1 м.кв. площади | 200 кг | 30 кг | 30 кг | 2 кг | 30 кг |
| Скорость монтажа | 4-7 дней | 1-2 дня | 1 день | 1 день | 1 день |
| Время до начала эксплуатации | 7 дней | 7 дней | 7 дней | 1 день | 28 дней |
| Первоначальные вложения | низкие | низкие | средние | высокие | очень высокие |
| Эксплуата -ционные затраты | высокие | очень высокие | очень высокие | высокие | средние |
| Экономичность по сравнению с радиаторным отоплением | до 25% | до 50% | до 50% | до 70% | до 80% |
| Монтаж в помещении с высокой влажностью (в ванной, в бане) | + | Возможно с оговорками | Не рекоменд -уется | + | |
| Совместимость с напольными покрытиями | |||||
| – натуральная древесина (половая доска, паркет) | – | – | – | – | + |
| – ламинат | + | + | + | + | + |
| – линолеум | + | + | + | + | + |
| – плитка/ керамогранит | + | + | + | + | + |
| – ковролин | + | – | – | + | + |
| Излучение | нет | электромагнитное | инфракрасное | ||
| Популярные/ известные бренды | – | – | Devi, Теплолюкс | CalorIQue, Devi, K-Techno -logies (ТМ Caleo) | K-Techno -logies (ТМ Unimat), Felix (ТМ Excel) |
| Цена, руб/м.кв (средний диапазон) | 200-500 | 400-900 | 700-2000 | 1350-1700 | 1500-2685 |
| Расчетный срок службы, лет | 10 | 15-20 | 15-20 | до 50 | до 50 |
Материал подготовлен для сайта www.moydomik.net
Установка термостата
Перед монтажом необходимо нарисовать эскиз, где следует запланировать расположение датчика на расстоянии не менее 50 см от окон и дверей и только на внутренних стенах. К устройству можно подключить до трех нагревательных матов.
Если для системы электрического напольного отопления помещения требуется более трех нагревательных матов, рассчитайте соответственно несколько терморегуляторов. Датчик должен быть между двумя нагревательными кабелями, для подсоединения шнура питания используйте существующие силовые соединения.
При монтаже нужно поэтапно выполнять следующие действия:
- В предварительно просверленной канавке в стене и на полу, установите кабели терморегулятора и нагревательного мата.
- Затем поместите датчик температуры между ними (кривизна линии должна иметь радиус не менее 6 см).
- После очистки поверхности рекомендуется для лучшей адгезии прогрунтовать перекрытие.
- После прокладки плотно прижмите маты к основанию для оптимальной фиксации, и присоедините термостат к контактам.
- Затем необходимо заполнить пространство стяжкой.
Перед стяжкой и отделочными работами необходимо проверить сопротивление мультиметром. Прежде чем включать термостат, нужно подождать 8-10 дней до полного высыхания стяжки.
Ключевые достоинства
Система с каждым годом становится все более популярной, что обуславливается большим количеством положительных качеств:
- Можно использовать не только дома, но и в офисных помещениях;
- Подходит для любого напольного покрытия, будь-то кафель, ламинат, линолеум или прочее;
- Элементы системы скрыты от глаз, что сохраняет внешний вид интерьера;
- Терморегулятор, поставляемый в комплекте, позволяет тонко настроить температурный режим системы. При необходимости, задается время активации и деактивации;
- Используется как основное или вспомогательное отопление;
- С легкостью укладывается под плитку или паркет, причем особых навыков и инструментов для работы не требуется;
- Если правильно эксплуатировать систему, она прослужит долгие годы;
- Поверхность равномерно прогревается по всей своей площади;
- Если что-то сломается, ко всем элементам имеется быстрый доступ;
- Чтобы система исправно функционировала, не нужно приобретать вспомогательное оборудование (например, водяной теплый пол требует наличия электрического котла);
- Нагревательный элемент греется до безопасных температур;
- В комнате с теплым полом не будет греться воздух (микроклимат оптимизируется);
- Возможность экономии на отоплении до 30% (если используется как дополнительный источник тепла).
Конечно, есть и минусы: дороговизна системы, увеличенное потребление электроэнергии, возможность рассыхания напольного покрытия (из древесины), электромагнитное излучение. Но, если подойти к реализации с умом, все эти недостатки легко нивелируются.
Какой теплый пол выбрать для квартиры
К выбору напольного покрытия и теплого пола стоит подходить ответственно, так как каждый вариант имеет свой спектр ограничений, которые надо соблюдать.

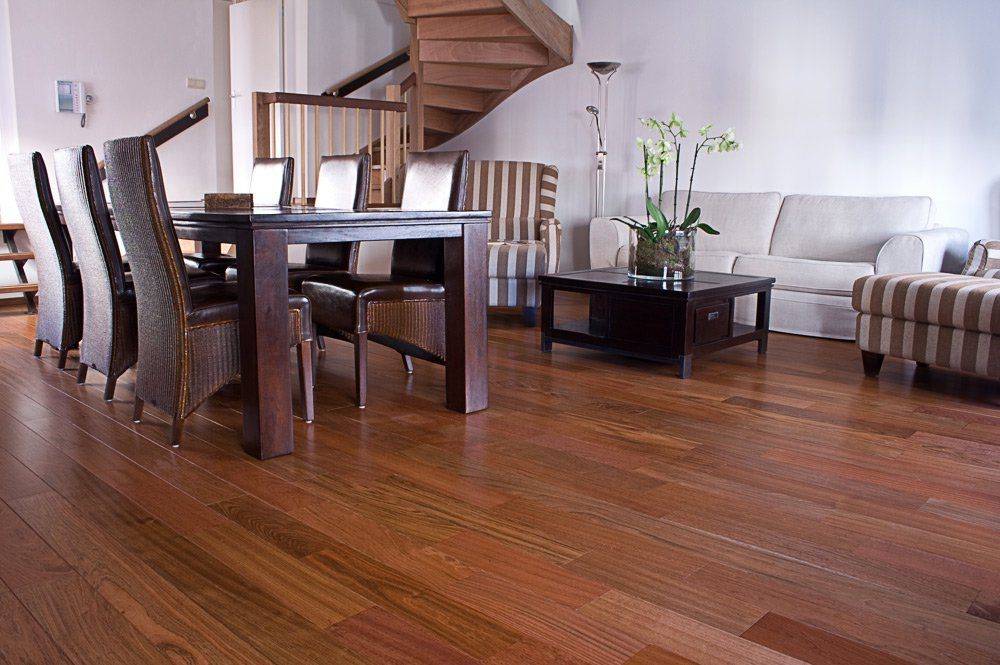

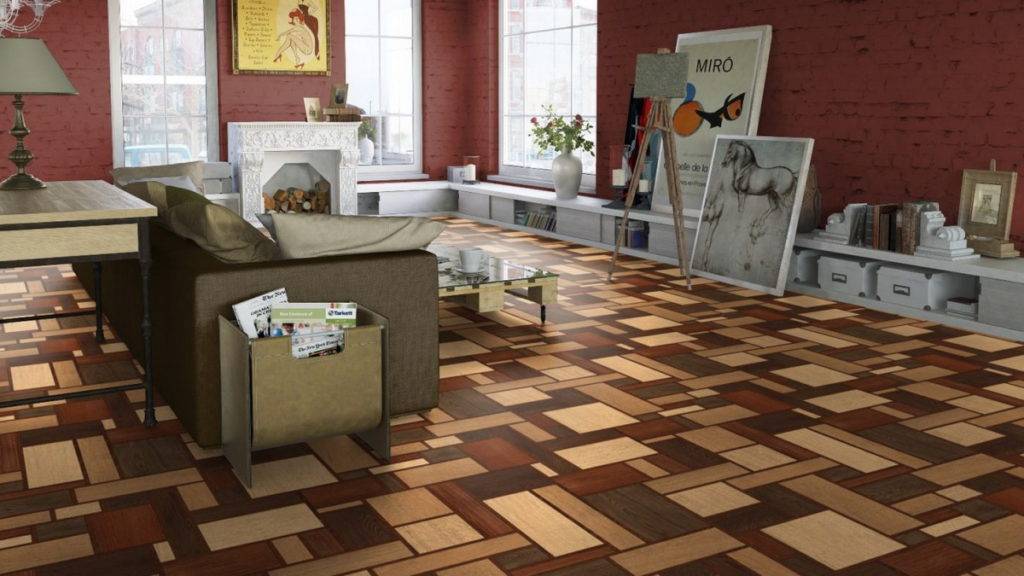

Паркет и ламинат
Древесина не переносит постоянные перепады температур. Она быстро приходит в негодность. А паркет просто не пропускает тепло наверх. Поэтому обладателям такого покрытий не стоит планировать установку теплых полов.
Если подобрать ламинат определенных видов, тогда подойдут к использованию и электрические теплые полы. Неподходящий вид ламината может выделять ядовитые составы в воздух.
Линолеум
С линолеумом хорошо сочетать инфракрасный пол. Но так же, как и с предыдущими покрытиями, необходимо подбирать подходящие для нагрева виды.
Керамическая плитка
Электрический кабельный пол станет отличным выбором под плитку. Как правило, такой обогрев устанавливают в ванную. Для прочности плитки главное, чтобы кабель был полностью уложен в стяжку.
Ковролин
Ковролин не пропускает тепло. Поэтому для установки теплого пола потребуется подобрать его вид.
Отзывы
Теплые полы – приятное удовольствие, которое стоит своих денег. Главное — подойти к этому вопросу с ответственностью и нанять опытного специалиста. Качественный монтаж играет огромную роль. Стоит устанавливать только подходящее напольное покрытие, чтобы уменьшить риски опасных выделений и неэффективности обогрева.
Выбор для конкретной комнаты
Если это будет основной источник тепла и стены комнаты выходят на улицу, то однозначно кабельная система. В других случаях, возможны варианты, в зависимости от напольного покрытия.
Например, под ламинат или мягкие напольные покрытия, рекомендуется плёночная система. Но если соблюдать некоторые условия при монтаже и подборе материалов для финишной отделки полов, то и линолеум, и ламинат будут хорошо выполнять свою функцию с кабельной системой нагрева.
При выборе, опирайтесь на следующие пункты:
- Основной это источник тепла, или второстепенный;
- Требуемая мощность;
- Возможность залива стяжки;
- Под какое напольное покрытие готовится система.
Тщательно проанализируйте все данные, и выбор станет очевидным.
Нужны ли радиаторы для подстраховки?
Установка теплого пола как основного отопления в доме эффективна только в том случае, если стены, пол и крыша имеют хорошую теплоизоляцию. В противном случае теплопотери могут оказаться выше, чем количество энергии, вырабатываемое его нагревательными элементами. Чтобы не допустить этого, необходимы точные расчеты и установка качественных комплектующих, затраты на которые окупятся в будущем за счет снижения затрат на теплоноситель.
Мнение эксперта
Сергей Пермяков
Инженер систем отопления
Из всех видов теплых полов только водяные способны вместо радиаторов обеспечить полноценный обогрев среднего или крупного загородного дома если их использовать в качестве основного отопления.
Другие виды могут быть эффективны для обогрева небольших помещений или отдельных комнат, однако их работа будет зависеть от бесперебойной работы электросети. Именно поэтому в условиях холодных регионов рациональнее использовать совмещенную систему отопления, включающую радиаторы и теплые полы.
Как выбрать?
Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:
- Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
- Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.
Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.
Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.
Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели.
Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.
Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.
Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.
Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.
Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится
Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева
Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.. Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные
Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля
Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.
Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.
Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.
Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.
Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.
Всего же существует три разновидности терморегуляторов.
Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.
Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.
Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.
Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.
Чем ТП лучше радиаторов
На этапе строительства нового дома у его владельца есть возможность выбрать подходящий вариант отопления из множества доступных. Но если в помещении уже есть радиаторы, то для отказа от них нужны веские причины. Обогрев полами имеет ряд преимуществ, которые для многих становятся решающим фактором при выборе:
- Эффективность. В отличие от радиаторов, которые обогревают в первую очередь пространство под потолком, теплые полы передают энергию снизу вверх, равномерно отапливая жилую часть помещения на высоте до 2-2,2 м.
- Экономия. Более эффективное распределение энергии позволяет добиться снижения затрат на теплоноситель на 20-30%. И хотя покупка и монтаж радиаторов, как правило, будет дешевле, теплые полы обеспечивают долгосрочную экономию с перспективой на будущее.
- Инерционность. В зависимости от типа радиаторов этот показатель может отличаться, однако полы после отключения остывают дольше.
- Комфорт. Использование радиаторов предполагает высокую температуру теплоносителя (70 градусов). Температура теплых полов в среднем составляет 45° С, что комфортнее и безопаснее для обитателей дома.
- Практичность. Радиаторное отопление отличается большим объемом теплоносителя, который размещается вдоль стен и под окнами, занимая часть комнаты. Напольный обогрев скрыты от глаз, поэтому вписываются в любой дизайн и не отнимают полезную площадь помещения.
Какие есть виды кабелей и как проводится их расчет?
В качестве нагревательных элементов используется два вида кабеля:
Резистивный
Он имеет жилу, по которой проходит ток и электроэнергия превращается в тепло. Затем идет изоляция, оплетка и защитный слой. Роль заземления и защиты от электромагнитных волн выполняет металлическая оплетка. Данный кабель может быть одно- и двужильным.
Оба конца одножильного провода подключают в одну точку, это простой и дешевый вариант, но вокруг него образуется электромагнитное поле, с которым оплетка полностью справиться не может.
В двужильном кабеле есть токопроводящий и нагревательный кабель, они взаимно поглощают электромагнитные поля, которые создают. Все резистивные провода боятся перегрева, поэтому под мебелью их размещать нельзя;
Саморегулирующийся
Состоит из двух жил, обе они токопроводящие, разделены полимером, который нагревается. Если кабель в каком-то месте перегревается, то тепловыделение уменьшается, а на других участках он продолжает работать в обычном режиме. Главным недостатком саморегулирующегося кабеля является его высокая стоимость.
Во время расчета необходимого количества кабеля, надо учитывать не всю площадь помещения, а только полезную, то есть ту, под которой будет уложен теплый пол.
Расчет
Если кабельный пол будет выступать как основной обогрев, то на квадратный метр необходимо 160-180 Вт, а если как дополнительный, то достаточно 100-150 Вт. Зная площадь и мощность на 1 м2, вы можете определить мощность кабеля.
Нагревательный провод имеет определенную мощность на метр длины, и вы сможете легко подсчитать, сколько его вам необходимо.
Кабель продается отрезками с определенной мощностью, резать его нельзя, поэтому рассчитав необходимую мощность, вы приобретаете тот, у которого она немного выше.
Для расчета шага укладки, необходимо полезную площадь помещения в м2, умножить на 1000 и разделить на длину кабеля в метрах, вы получите шаг укладки в мм.
Устройство и принцип действия
Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.
Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.
Смотреть видео — процесс настройки
терморегулятор для теплого пола, обзор и настройка
Watch this video on YouTube
Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.
Что такое разводка отопления
Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.
Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.
Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.
Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.
Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.
В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.
Как работает принцип регулирования температурного режима
Основными элементами регулировки нагрева является сервоприводы, датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:
- Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
- При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
- Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.
Параметры регулировки
Смотреть видео — регулировка мощности блока термодатчика
Регулировка теплого пола используем терморегулятор для водяного теплого пола
Watch this video on YouTube
- Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
- Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
- Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.
Итоги
Жизнеспособна ли данная система? Конечно, да. Тысячи людей ей успешно пользуются и не собираются переходить на что-то другое.
В первую очередь из-за отсутствия хлопот с обслуживанием котла, коллектора и т.п. Тратить все свободное время на себя, а не на “кочегарку”, это конечно подкупает.
Вот отзывы от реальных пользователей и монтажников.
Однако вы должны четко понимать, что система вовсе не обладает теми явными преимуществами, о которых так ярко говорится в рекламе.
Главный недостаток электрических теплых полов перед водяными в том, что они имеют постоянную мощность, а не постоянную температуру на единицу площади. То есть, пол имеет разную температуру в зависимости от покрытия, мебели, сквозняка и т.д.
Электрожидкостный пол, который должен был побороть этот недостаток, никоим образом не решает данного вопроса. Что дает наличие сантиметра теплоносителя вокруг кабеля, кроме головняка, вообще непонятно.
Минус обычного водяного – сложный монтаж, зато плюс, что к нему можно подключить любой котел – газовый, дровяной, электрический, да хоть тепловой насос.
“Чудо технология” имеет все минусы монтажа обычного водяного пола, при этом лишает вас возможности выбора источника нагрева (только электричество).
Вот и получается, что данная система – это по сути обычный (но более дорогой) электропол, с гипотетической возможностью полной замены кабеля без вскрытия стяжки. Остальная его “суперэффективность”, мягко говоря сильно преувеличена.
https://youtube.com/watch?v=6MS9fOSIbN8%3F
Источник – Тепло-вода
