Выбор теплового циркуляционного насоса для отопления дома

Обзор производителей тепловых насосов, представленных на российском рынке

Тепловой насос – это устройство, которое нагревает воду систем отопления и горячего водоснабжения, сжимая фреон, изначально подогретый от источника низкопотенциального тепла, компрессором до 28 бар. Подвергаясь высокому давлению, газообразный теплоноситель с изначальной температурой 5-10 °С; выделяет большое количество тепла. Что позволяет прогреть теплоноситель системы потребления до 50-60 °С, без применения традиционных видов топлива. Поэтому считается, что тепловой насос обеспечивает пользователя самым дешёвым теплом.

Подробнее о достоинствах и недостатках смотрите видео:

Подобное оборудование уже более 40 лет эксплуатируется в Швеции, Дании, Финляндии и других странах, на государственном уровне поддерживающих развитие альтернативной энергетики. Не так активно, но увереннее с каждым годом, тепловые насосы выходят на российский рынок.

Цель статьи: сделать обзор популярных моделей тепловых насосов. Информация будет полезна тому, кто стремится максимально сэкономить на отоплении и горячем водоснабжении собственного дома.

Плюсы и минусы отопительной системы, основанной на тепловом насосе

К положительным свойствам тепловых насосов можно отнести:

  • Максимальную экономию энергоресурсов. Если при обычно схеме отопления
    загородного дома вся затраченная энергия (причем с КПД максимум 60–70 процентов) преобразуется в тепловую, то в случае применения теплового насоса осуществляется транспортировка внешней рассеянной энергии в локальные участки, обозначенные внутренними радиаторами отопления. Таким образом, вся потребляемая электроэнергия расходуется исключительно на сжатие, транспортировку хладагента и циркуляцию промежуточного теплоносителя во внешнем контуре.
  • Обратимость. Большинство конструкций современных приборов способны функционировать и в обратном направлении, то есть при превышении температуры внутри здания определенного предела, заданного значением температуры среды, в которой расположен внешний контур агрегата, возможна работа оборудования на охлаждение внутренних замкнутых пространств.
  • Абсолютная безопасность. В отличие от традиционных средств отопления – котлов газовых, твердотопливных, при функционировании теплового насоса не происходит совершенно никаких вредных выделений в окружающую среду. Для работы теплового оборудования, основанного на аккумуляции внешней рассеянной тепловой энергии и переносе ее в конкретную точку, необходимо лишь сравнительно небольшое потребление электрической энергии. А в сравнении с аналогичными показателями электрических котлов отопления, тепловые насосы могут дать многократную фору.

К недостаткам теплового насоса относят:

  • Высокую стоимость монтажа. Для нормальной работы теплового оборудования необходимо приложить значительные усилия – вырыть траншеи большой продолжительности, проложить глубокие скважины либо преодолеть зачастую значительные расстояния до ближайшего водоема.
  • Необходимость качественной реализации системы. Малейшая утечка хладагента либо промежуточного теплоносителя способна свести на нет все старания. Поэтому при закладке схемы любой вариации необходимо использовать труд исключительно квалифицированных специалистов и в процессе эксплуатации системы исключить риск ее разгерметизации.

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

  1. Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
  2. Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
  3. Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
  4. Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

  • контур с теплоносителем, который перемещает энергию от теплоисточника;
  • контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
  • контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

  • небольшой расход электричества на отопление дома;
  • отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
  • допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
  • отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
  • отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
  • пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
  • возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
  • качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Смотрите видео плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

  1. Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
  2. Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
  3. Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
  4. При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Принцип работы теплового насоса

Объясняя принцип действия теплового насоса, люди часто вспоминают холодильник, где в радиатор на задней стенке сбрасывается тепло, «снятое» с продуктов в камере.

Принцип работы теплового насоса, как холодильника: решетка на его обратной стороне греется, морозилка – охлаждается. Если мы удлиним трубки с фреоном и опустим их в ванну, то вода в ней будет охлаждаться, а решетка холодильника – нагреваться; холодильник будет перекачивать тепло из ванны и греть помещение.

По этому же принципу работают и кондиционеры, и тепловые насосы. Работа приборов основана на цикле Карно.

Теплоноситель движется по грунту или воде, в процессе «снимая» тепло и повышая свою температуру на несколько градусов. В теплообменнике теплоноситель отдает накопленное тепло хладагенту, тот становится паром, поступает в компрессор, где поднимается его температура. В этом виде он поставляется в конденсатор, отдает тепло теплоносителю ОС дома, и охладившись, снова превращается в жидкость и поступает в испаритель, где нагревается от новой порции нагретого теплоносителя. Цикл повторяется.

Мы разберем это на конкретном примере нашего пользователя, который сделал тепловой насос своими руками.

Тепловые насосы работают на энергии природных источников тела:

Собирать тепло с грунта (ниже глубины промерзания его температура всегда около +5 — +7 градусов), можно двумя способами:

  • горизонтальный грунтовый коллектор
  • уложенные горизонтально разными способами трубы.

По трубам течет «рассол» — на FORUMHOUSE часто используют пропиленгликоль, который забирает тепло земли, передает его хладагенту, и остыв, снова отправляется в грунтовый коллектор.

Горизонтальный грунтовый коллектор – самый дешевый способ получения энергии для работы теплового насоса. Проблема в том, что он занимает большую площадь. Чтобы обогреть дом 100 кв.м. потребуется около 5 соток на участке, и над коллектором нельзя будет возводить капитальных строений и сажать деревья с мощной корневой системой.

Люди с небольшими участками вынуждены использовать более дорогой способ – вертикальный грунтовый зонд. Это целая U-образная труба, опущенная на большую глубину (около 150 метров), или несколько таких труб, заглубленных на 20 метров (в итоге это получается дешевле и не требует получения разрешения).

Для экономии места можно бурить маленьким буром много неглубоких скважин. Получится дешевле чем бурить одну большую.

Также для работы теплового насоса используется вода – или из открытого водоема, или из скважины.

Способ устройства теплового насоса для отопления дома «вода- вода» считается самым выгодным (нет расходов на бурение и прокладку траншей), но только если дом, в котором будет установлен тепловой насос, стоит на берегу, не дальше, чем в 50 метрах от водоема. В этом случае трубопровод с «рассолом» опускается на дно реки — и все.

При втором способе необходимо пробурить две скважины: из одной вода будет поступать к тепловому насосу и передавать ему свое тепло, а во вторую будет отправляться уже «отработанная», остывшая вода. Расстояние между скважинами должно быть не менее 20 метров.

Тепловые насосы «воздух-воздух» эффективны только в южных регионах, где температура зимой не опускается ниже -5 градусов.

Виды тепловых насосов

В зависимости от того, какую среду использует устройство для производства энергии и каким способом происходит ее передача, различают пять видов тепловых помп:

  • воздух-вода;
  • воздух – воздух;
  • вода – вода.
  • вода – воздух;
  • грунт – вода;

Три последних вида тепловых насосов называют геотермальными, так как они используют энергию тепла подземных вод или грунта. Такие устройства осуществляют теплообмен, функционируя с открытым или закрытым циклом работы.

Схема геотермального теплового насоса типа вода-вода с открытым циклом

Геотермальные насосы с открытым циклом

Принцип работы таких агрегатов заключается в перекачивании грунтовых вод в тепловой насос, установленный внутри здания. При этом вода отдаёт тепловую энергию и возвращается обратно в подземный резервуар на некотором расстоянии от места забора.

Огромное преимущество данного метода заключается в одновременном водоснабжении дома за счет использования воды из скважины. Другим плюсом является высокая эффективность работы такого насоса, связанная со стабильно высокой температурой воды в любое время года. Несомненным достоинством является и экологичность насосов с открытым циклом, так как всю установку можно рассматривать как систему сообщающихся сосудов, которые не оказывают влияния на уровень грунтовых вод в горизонте. Правильно установленные скважины абсолютно не нарушают природный баланс, обеспечивая стабильные поставки тепла для отопления дома в холодное время года и отвод излишков теплоты летом. Конструктивно агрегаты с открытым циклом встроены в систему водяного отопления и представляют собой классический пример тепловых насосов с водой в качестве теплоносителя.

Тепловые насосы закрытого цикла с теплообменником

Геотермальные агрегаты такого вида функционируют за счет прокачивания теплоносителя по коллекторному трубопроводу, размещенному в открытом водоёме или грунте. При этом теплоноситель прогревается за счёт теплоты воды или недр земли, возвращается к конденсатору насоса и отдает тепловую энергию для обогрева здания.

Закрытый первичный контур геотермального теплового насоса

При установке коллектора в озере необходимо, чтобы его расстояние от дома было не более чем 100 метров, а глубина и береговая линия соответствовали требованиям к монтажу. Достоинством такой системы, как и других подобных систем, использующих водоёмы, является относительно низкая цена.

Для установки теплообменника в грунт используют горизонтальный  или вертикальный коллектор – зонд. Такой трубопровод представляет собой систему труб, горизонтально и (или) вертикально установленных в грунте. Длина вертикального зонда может варьироваться от 50 до 200 метров в глубину земли. Это самый эффективный тепловой агрегат, позволяющий получать на каждый затраченный 1кВт электроэнергии до 5кВт теплоты. Минусом такой установки является её стоимость – самая высокая среди всех систем такого типа. Несмотря на высокие капиталовложения, тепловые насосы закрытого цикла типа грунт-вода и вода-вода получили широкое распространение в Западной Европе, особенно в Германии.

Монтаж грунтового теплообменника геотермального теплового агрегата

Тепловые насосы воздух-воздух и воздух-вода

Агрегаты этого типа используют тепло атмосферы. Даже при отрицательных температурах наружный воздух имеет некоторое количество тепла. Эту энергию и отбирает тепловой насос у воздушной среды. По принципу отбора тепла у атмосферного воздуха функционируют современные инверторные кондиционеры, имеющие клапан обратимости, который позволяет им работать как на обогрев, так и на охлаждение. Главным недостатком устройств такого типа можно считать работу в крайне нестабильной воздушной среде. Продуктивность этих тепловых помп очень сильно зависит от температуры «за бортом». В самых благоприятствующих условиях агрегаты такого типа могут привлечь до 4кВт тепловой энергии на каждый 1Квт электрической. Выбирая такой прибор для отопления своего дома, следует помнить о том, что ниже нуля градусов эффективность их работы резко уменьшается, а при дальнейшем снижении температуры обмерзает наружный теплообменник агрегата, в связи с чем его работа в режиме теплового насоса не представляется возможной и прибор переходит в режим простого электрообогревателя.

Тепловой агрегат типа воздух-вода

Что дешевле для отопления: электричество, газ или тепловой насос?

Приведем затраты на подключение каждого из типа отопления. Для представления общей картины возьмем Московскую область. В регионах цены могут отличаться, но соотношение цен останется прежним. В расчетах принимаем, что участок «голый» — без проведеного газа и электричества.

Затраты на подключение

Тепловой насос. Укладка горизонтального контура по ценам МО – 10 000 рублей за смену экскаватора с кубовым ковшом (выбирает до 1 000 м³ грунта за 8 часов). Система для дома в 100 м² будет закопана за 2 дня (справедливо для суглинка, на котором можно снять до 30 Вт тепловой энергии с 1 м.п. контура). Порядка 5 000 рублей потребуется для подготовки контура к работе. В итоге, горизонтальный вариант размещения первичного контура обойдётся в 25 000.

Скважина выйдет дороже (1 000 рублей за погонный метр, с учётом монтажа зондов, обвязки их в одну магистраль, заправкой теплоносителем и опрессовкой.), но значительно выгоднее для будущей эксплуатации. При меньшей занятой площади участка возрастает отдача (для скважины 50 м – минимум 50 Вт с метра). Покрываются потребности насоса, появляется дополнительный потенциал. Поэтому вся система будет работать не на износ, а с некоторым запасом мощности. Разместить 350 метров контура в вертикальных скважинах – 350 000 рублей.

Газовый котёл. В Московской области за подключение к газовой сети, работы на участке и монтаж котла «Мособлгаз» запрашивает от 260 000 рублей.

Электрический котел. Подключение трёхфазной сети обойдётся в 10 000 рублей: 550 – местным электросетям, остальное – на распределительный щит, счётчик и прочее наполнение.

Потребление

Для работы ТН с тепловой мощностью 9 кВт требуется 2.7 кВт/ч электроэнергии – 9 руб. 53 коп. в час,

Удельная теплота при сгорании 1 м³ газа – те же 9 кВт. Бытовой газ для МО выставлен по 5 руб. 14 коп. за куб.

Электрокотёл потребляет 9 кВт/ч = 31 руб. 77 коп. в час. Разница с ТН – почти в 3,5 раза.

Эксплуатация

  • Если подведён газ, то наиболее рентабельный вариант для отопления – газовый котёл. Стоит оборудование (9 кВт) минимум 26 000 рублей, месячная оплата за газ (по 12 ч/сутки) составит 1 850 рублей.
  • Мощное электрооборудование выгоднее с точки зрения организации трёхфазной сети и приобретения самого оборудования (котлы – от 10 000 рублей). Тёплый дом будет стоить 11 437 рублей за месяц.
  • С учётом первоначальных вложений в альтернативное отопление (оборудование 275 000 и монтаж горизонтального контура 25 000), ТН, расходующий электричества на 3 430 руб/месяц, окупится не ранее чем через 3 года.

Сравнивая все варианты отопления, при условии создания системы «с нуля», становится очевидным: газ будет не намного выгоднее геотермального теплонасоса, а обогрев электричеством в перспективе 3 лет безнадёжно проигрывает обоим этим вариантам.

С подробными расчётами в пользу эксплуатации теплового насоса можно ознакомиться, просмотрев видео от производителя:

Некоторые дополнения и опыт эффективной эксплуатации освещены в этом ролике:

Тепловой насос своими руками. Сборка и установка

Конечно, первичные вложения на организацию отопления дома согласно этой технологии весьма высоки. Поэтому у многих обывателей, заинтересовавшихся этой сверхэконмичной системой, возникает желание хоть немного сэкономить, соорудив ее самостоятельно.

Для этого нужно:

  • Приобрести компрессор. Подойдет любой работоспособный агрегат от бытовой сплит-системы кондиционирования.
  • Соорудить конденсатор. В самом простом случае в качестве оного может выступать обычный бак из нержавейки, объем которого составляет 100 литров. Он разрезается напополам, внутри его монтируется змеевик из медной трубы малого диаметра. Толщина стенки змеевика должна быть не ниже одного миллиметра. После раскрепления змеевика необходимо обратно сварить бак в целостную конструкцию, соблюдая условия герметичности.
  • Собрать испаритель. Это может быть и пластиковая 60–80-литровая емкость с вмонтированной в нее трубой на ¾ дюйма.
  • Для организации внешнего контура, расположенного в грунте, лучше использовать современные металлопластиковые трубы – они намного более долговечные, нежели классические металлические и монтаж их гораздо надежнее и быстрее.

Смотрите видео о монтаже теплового насоса Daikin Altherma:

https://youtube.com/watch?v=cxvo20IUv7I

На этом монтаж теплогенерирующей установки заканчивается. Можно пользоваться всеми ее преимуществами, главным из которых является низкое потребление энергоресурса – электроэнергии при значительной мощности теплогенерации.

Методика расчета мощности теплового насоса

Помимо определения оптимального источника энергии, потребуется высчитать необходимую для обогрева мощность теплонасоса. Зависит она от величины теплопотерь здания. Произведем расчет мощности теплового насоса для отопления дома на конкретном примере.

Для этого используем формулу Q=k*V*∆T, где

  • Q — это теплопотери (ккал/час). 1 кВт/ч = 860 ккал/ч;
  • V — объем дома в м3 (площадь умножаем на высоту потолков);
  • ∆Т – отношение минимальных температур снаружи и внутри помещения в самый холодный период года, °С. Из внутренней tº вычитаем наружную;
  • k — обобщенный коэффициент теплопередачи здания. Для кирпичного здания с кладкой в два слоя k=1; для хорошо утепленного здания k=0,6.

Таким образом, расчет мощности теплонасоса для отопления кирпичного дома в 100 кв.м и высотой потолков 2,5 м, при перепаде ttº от -30º на улице до +20º внутри, будет таковым:

Q = (100х2.5) х (20- (-30)) х 1 = 12500 ккал/час

12500/860= 14,53 кВт. То есть, для стандартного кирпичного дома площадью 100 м понадобится 14-килловатное устройство.

Выбор типа и мощности теплонасоса потребитель принимает, исходя из ряда условий:

  • географические особенности местности (близость водоемов, наличие грунтовых вод, свободного участка под коллектор);
  • особенности климата (температуры);
  • тип и внутренний объем помещения;
  • финансовые возможности.

Учитывая все вышеизложенные аспекты, вы сможете сделать оптимальный выбор оборудования. Для более эффективного и правильного подбора теплового насоса лучше обратиться к специалистам, они смогут сделать более подробные расчеты и предоставить экономическую целесообразность установки оборудования.

Виды тепловых насосов

Существует три основные модификации тепловых насосов:

Теплогенераторы класса «вода – вода»

Сегодня теплонасосные агрегаты широко применяются в высокоразвитых странах Европы. Например, в Нидерландах посредством этого теплообменного устройства отапливаются целые коттеджные поселки, поскольку там имеется изобилие геотермальных шахт, заполненных водой с постоянной температурой в 32 градуса по Цельсию. А это практически дармовой источник тепла.

Подобная вариация теплогенерирующего

в качестве источников тепловой энергии жидкие среды

Обычно этот принцип действия реализуется следующим образом:

  • теплая вода из скважины подается к внешнему теплообменнику, после чего она сбрасывается в другую скважину либо в близлежащий водоем.
  • радиатор монтируется на дне незамерзающего водоема. Исполняется он из нержавеющей либо металлопластиковой трубы. Причем для экономии дорогостоящего хладагента – фреона – зачастую применяется промежуточный контур теплоносителя, заполненный «незамерзайкой» — тосолом либо раствором гликоля (антифризом).

Так, самый маломощный агрегат российского производства, способный развивать тепловую мощность порядка 6 кВт, обойдется в сумму почти 2000 долларов, а промышленноe двухкомпрессорное оборудование мощностью более 100 кВт, будет стоить уже почти тридцать тысяч долларов США.

Агрегаты класса «воздух – вода»

При использовании в качестве источника тепловой энергии атмосферы либо солнечных лучей тепловой насос считается класса «воздух – вода». В этом случае на внешний теплообменник зачастую устанавливается циркуляционный вентилятор, дополнительно нагнетающий теплый внешний воздух.

Стоимость 18-киловаттного воздушного теплового аппарата этого класса российского производства начинается с отметки в 5000 долларов США, а за двенадцатикиловаттное оборудование японской компании Fujitsu потребителю придется выложить уже почти 9 тысяч долларов США.

Оборудование класса «грунт – вода»

Существует также вариация, использующая в качестве источника тепловой энергии
потенциал, накопленный в грунте. Возможны два типа подобных конструкций: вертикальная и горизонтальная.

  • Вертикальная — компоновка теплосборного коллектора линейная. Вся система размещается в вертикальных траншеях, глубина которых составляет 20…100 метров.
  • Горизонтальная — компоновки внешнего коллектора, обычно металлопластиковые спирально свитые трубы, укладываются в 2…4-метровые горизонтальные траншеи. Причем в этом случае, чем больше глубина залегания внешнего теплоприемника, тем лучше работает отопление «из земли».

Тепловой насос обогревает дом бесплатной энергией природы

В теории, отбор тепла возможен из воздуха, грунта, грунтовых вод, сточных вод (в том числе из септика и КНС), открытыъ водоёмов. На практике – для большинства случаев доказана целесообразность использования оборудования, забирающего тепловую энергию из воздуха и грунта.

Варианты с отбором тепла от септика или канализационной насосной станции (КНС) – самые заманчивые. Прогоняя через ТН теплоноситель с 15-20 °С, на выходе можно получить не менее 70 °С. Но приемлем этот вариант только для системы горячего водоснабжения. Отопительный контур снижает температуру в «заманчивом» источнике. Что ведёт к ряду неприятных последствий. Например, обмерзанию стоков; а если теплообменный контур теплового насоса размещён на стенках отстойника, то и самого септика.

Самые популярные ТН под потребности СО и ГВС – геотермальные (использующие тепло земли) устройства. Они выделяются наилучшими эксплуатационными показателями в условиях тёплого и холодного климата, в песчаном и глинистом грунте с разным уровнем грунтовых вод. Потому что температура грунта ниже глубины промерзания почти не изменяется на протяжении всего года.

Принцип действия теплового насоса

Теплоноситель нагревается от источника низкопотенциального (5…10 °С) тепла. Насос сжимает хладагент, температура которого при этом повышается (50…60 °С) и нагревает теплоноситель системы отопления или ГВС.

В процессе работы ТН задействованы три тепловых контура:

  • наружный (система с теплоносителем и циркуляционным насосом);
  • промежуточный (теплообменник, компрессор, конденсатор, испаритель, дроссельный клапан);
  • контур потребителя (циркуляционный насос, тёплый пол, радиаторы; у ГВС – бак, точки водоразбора).

Сам процесс выглядит следующим образом:

Контур съёма тепловой энергии

  1. Грунт нагревает солевой раствор.
  2. Циркуляционный насос поднимает рассол в теплообменник.
  3. Раствор охлаждается хладагентом (фреоном) и возвращается в грунт.
  1. Жидкий фреон, испаряясь, забирает тепловую энергию у рассола.
  2. Компрессор сжимает хладагент, его температура резко повышается.
  3. В конденсаторе фреон через испаритель отдаёт энергию теплоносителю отопительного контура и снова становится жидким.
  4. Остывший хладагент, через дроссельный клапан уходит к первому теплообменнику.
  1. Подогретый теплоноситель отопительной системы подтягивается циркуляционным насосом к рассеивающим элементам.
  2. Отдаёт тепловую энергию воздушной массе помещения.
  3. Остывший теплоноситель по обратной трубе возвращается к промежуточному теплообменнику.

Видео с подробным описанием процесса:

Автономность отопительной системы

Однако при оценке той или иной схемы обогрева жилья экономичность — не единственный критерий. Не менее важна автономность оборудования, то есть способность поддерживать заданный температурный режим без участия владельца. И по этому параметру наша таблица рейтинга выглядит совсем иначе.

  1. Лидирует электрическое отопление. И современные электрокотлы, и системы распределенного обогрева (электрические теплые полы, конвекторы, электрорадиаторы и т.д.) способны работать без обслуживания неограниченно долго. Их текущая мощность может гибко подстраиваться под текущую потребность в тепле благодаря работе термостатов;

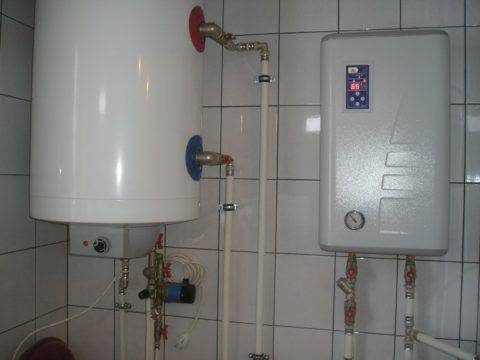

Электрическое отопление: настроил и забыл

  1. Газовые котлы и конвекторы проигрывают электрическому оборудованию по удобству использования весьма незначительно: они требуют отвода продуктов сгорания, что предполагает монтаж вблизи дымохода или внешней стены дома. Кроме того, газовое оборудование с питанием от газгольдера или баллонов нуждается в периодическом пополнении запаса топлива;
  2. Дизельный котел работает автономно вплоть до исчерпания запаса солярки. В его недостатки стоит записать громкий шум горелки, необходимость хранения большого объема дизтоплива и его специфический запах;

Топливные баки в дизельной котельной

  1. Автоматические угольные и пеллетные котлы благодаря подаче сыпучего топлива из бункера обладают автономностью до 7-10 дней;
  2. Твердотопливные котлы верхнего горения снижают планку до 24-36 часов;
  3. Пиролизные котлы с традиционной загрузкой топлива работают на одной его закладке до 12 часов;
  4. Наконец, традиционные твердотопливники нужно растапливать раз в 4-6 часов.

Запасенное гидроаккумулятором тепло позволит многократно увеличить периодичность растопок

Итак, электричество с точки зрения удобства использования отопительной системы было бы идеальным, если бы не высокая стоимость киловатт-часа тепла. Можно ли ее снизить?
