Виды теплогенераторов для воздушного отопления и их характеристика

Как сделать воздушное отопление в частном доме своими руками

Проектирование и расчет системы воздушного отопления

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

• интенсивность нагнетания подогреваемого воздуха;
• оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
• сечение воздуховодов;
• аэродинамические особенности;
• объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

Системы воздушного отопления

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

• с естественным течением воздушных масс;
• с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

• локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
• центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

• приточные, которые втягивают в помещение и обогревают уличный воздух;
• рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
• с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

• подвесные;
• напольные агрегаты.
• Выбор теплогенератора.

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

Воздушные тепловые насосы для отопления

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов отопления частного дома, хотя и самый дорогой.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

Принцип работы и виды воздушного отопления

Различается два варианта получения прогрева:

1. С установкой калорифера. Способ идентичен системам с жидким теплоносителем, но вместо воды применяется воздух, который прогревается канальным прибором и перемещается по трубопроводам. Вариант применяется редко из-за расширений и сужений материала воздухопроводов. В результате из строя выходят стыки труб, повреждаются стеновые панели.
2. Открытый способ отопления. Принцип заключается в прогревании потоков теплогенератором, затем тепло транспортируется по трубам и попадает в помещение из раструба воздухопровода. В комнате теплый поток смешивается с холодным воздухом, за счет чего обеспечивается равномерный и мягкий прогрев. Физические свойства холодных потоков опускаться вниз помогают собрать холодный воздух в трубопроводы и снова направить к теплогенератору.

• местные — используются для обогрева одного объекта;
• центральные системы – нескольких строений.

Также есть отличия по схемам – с полной или частичной рециркуляцией, прямоточные.

Центральные тепловые магистрали относятся к прямоточным. В этом случае носитель прогревается в одной области отопления, затем поставляется к разным объектам через воздухопроводы, поэтому центральная схема всегда является канальной. Поскольку воздух в помещении при использовании центральной схемы постоянно обновляется, система применяется на производствах, которые выпускают или применяют токсичные, опасные вещества. Также схема показана для частных строений при условии подачи теплоносителя на большие расстояния в противном случае устройство длинных воздухопроводов не выгодно.

Как собрать теплогенератор

Инструменты для работы

При всех этих научных терминах, которые могут напугать незнакомого с физикой человека, смастерить в домашних условиях ВТГ вполне возможно. Повозиться, конечно, придётся, но если всё сделать правильно и качественно, можно будет наслаждаться теплом в любое время.

И начать, как и в любом другом деле, придётся с подготовки материалов и инструментов. Понадобятся:

• Сварочный аппарат.
• Шлифмашинка.
• Электродрель.
• Набор гаечных ключей.
• Набор свёрл.
• Металлический уголок.
• Болты и гайки.
• Толстая металлическая труба.
• Два патрубка с резьбой.
• Соединительные муфты.
• Электродвигатель.
• Центробежный насос.
• Жиклёр.

Вот теперь можно приступать непосредственно к работе.

Устанавливаем двигатель

Электродвигатель, подобранный в соответствии с имеющимся напряжением, устанавливается на станину, сваренную или собранную с помощью болтов, из уголка. Общий размер станины вычисляется таким образом, чтобы на ней можно было разместить не только двигатель, но и насос. Станину лучше покрасить во избежание появления ржавчины. Разметить отверстия, просверлить и установить электродвигатель.

Подсоединяем насос

Насос следует подбирать по двум критериям. Во-первых, он должен быть центробежным. Во вторых, мощности двигателя должно хватить, чтобы его раскрутить. После того, как насос будет установлен на станину, алгоритм действий следующий:

• В толстой трубе диаметром 100 мм и длиной 600 мм с двух сторон нужно сделать внешнюю проточку на 25 мм и в половину толщины. Нарезать резьбу.
• На двух кусках такой же трубы длинной каждый 50 мм нарезать внутреннюю резьбу на половину длины.
• Со стороны противоположной от резьбы приварить металлические крышки достаточной толщины.
• По центру крышек сделать отверстия. Одно по размеру жиклёра, второе по размеру патрубка. С внутренней стороны отверстия под жиклёр сверлом большого диаметра необходимо снять фаску, чтобы получилось подобие форсунки.
• Патрубок с форсункой подсоединяется к насосу. К тому отверстию, из которого вода подаётся под напором.
• Вход системы отопления подсоединяется ко второму патрубку.
• К входу насоса присоединяется выход из системы отопления.

Цикл замкнулся. Вода будет под давлением подаваться в форсунку и за счёт образовавшегося там вихря и возникшего эффекта кавитации станет нагреваться. Регулировку температуры можно осуществить, установив за патрубком, через который вода попадает обратно в систему отопления, шаровый кран.

Чуть прикрыв его, вы сможете повысить температуру и наоборот, открыв – понизить.

Усовершенствуем теплогенератор

Это может звучать странно, но и эту довольно сложную конструкцию можно усовершенствовать, ещё больше повысив её производительность, что будет несомненным плюсом для обогрева частного дома большой площади. Основывается это усовершенствование на том факте, что сам насос имеет свойство терять тепло. Значит, нужно заставить расходовать его как можно меньше.

Добиться этого можно двумя путями. Утеплить насос при помощи любых подходящих для этой цели теплоизоляционных материалов. Или окружить его водяной рубашкой. Первый вариант понятен и доступен без каких-либо пояснений. А вот на втором следует остановиться подробнее.

Чтобы соорудить для насоса водяную рубашку придётся поместить его в специально сконструированную герметическую ёмкость, способную выдерживать давление всей системы. Вода будет подаваться именно в эту емкость, и насос будет забирать её уже оттуда. Внешняя вода так же нагреется, что позволит насосу работать намного продуктивнее.

Вихрегаситель

Но, оказывается и это ещё не всё. Хорошо изучив и поняв принцип работы вихревого теплогенератора, можно оборудовать его гасителем вихрей. Подаваемый под большим давлением поток воды ударяется в противоположную стенку и завихряется. Но этих вихрей может быть несколько. Стоит только установить внутрь устройства конструкцию напоминающую своим видом хвостовик авиационной бомбы. Делается это следующим образом:

• Из трубы чуть меньшего диаметра, чем сам генератор необходимо вырезать два кольца шириной 4-6 см.
• Внутрь колец приварите шесть металлических пластинок, подобранных таким образом, чтобы вся конструкция получилась длинной равной четверти длины корпуса самого генератора.
• Во время сборки устройства закрепите эту конструкцию внутри напротив сопла.

Пределу совершенства нет и быть не может и усовершенствованием вихревого теплогенератора занимаются и в наше время. Не всем это под силу. А вот собрать устройство по схеме, приведённой выше, вполне возможно.

Преимущества и недостатки использования теплогенераторов

Специалисты отмечают широкий ряд плюсов применения агрегатов:

• системы отопления с применением воздуха в качестве теплоносителя считаются самыми безопасными и экологичными;
• оборудование не подтекает, не промерзает при понижении температурного режима;
• нет промежуточного теплоносителя;
• небольшие расходы на покупку топлива, обслуживание прибора при высоком уровне выработки тепловой энергии;
• один прибор может выполнять несколько функций – обогрев, вентиляцию, кондиционирование воздуха в помещении;
• быстрый прогрев комнаты;
• возможность подачи теплого воздуха в отдельные зоны или по всему помещению;
• нет областей с повышенной опасностью прогрева – около радиаторов, печей;
• простота монтажа/демонтажа;
• возможность перемещения устройства;
• универсальность размещения – агрегаты фиксируются на полу, стенах, подвешиваются к потолочной плоскости;
• невысокая стоимость оборудования;
• возможность обогрева помещения любого назначения, площади.

Все приборы выполняются с защитой элементов от коррозии, порчи. Дополнительным плюсом является отсутствие препятствий в перемещении теплоносителя. Чтобы обеспечить полноценный прогрев помещений, нужно устанавливать теплогенератор в помещении или той части, которая нуждается в прогревании.

Паровое отопление своими руками и котлы для частного дома

Минусы в энергозависимости системы. При отключении электропитания схема не функционирует, поэтому для зон с перебоями подачи питания теплогенераторы не рекомендованы. Также следует брать в расчет, что при повышении требований к мощности генераторов увеличивается цена приборов.

У нас в продаже теплогене­раторы следующих видов:

Теплогенераторы для работы без воздуховодов 7 моделей Мощность: 40 – 370 кВт Топливо: газ/дизель/отработка

Стационарные теплогенераторы, вертикальные с подключением к вентиляционным каналам 16 моделей, более 100 модификаций Мощность: 40 – 1200 кВт Топливо: газ/дизель/отработка

Стационарные теплогенераторы, горизонтальные с подключением к вентиляционным каналам 16 моделей, более 100 модификаций Мощность: 40 – 1200 кВт Топливо: газ/дизель/отработка

Теплогенераторы на отработанном масле с универсальной горелкой 7 моделей Мощность: 40 – 230 кВт Топливо: отработка/печное/нефь/дизель

Теплогенераторы на твердом топливе/биотопливе 8 моделей Мощность: 15 – 350 кВт Топливо: пеллеты/щепа/шелуха

Теплогенераторы для теплиц и птичников 10 моделей Мощность: 40 – 370 кВт Топливо: газ/дизель/отработка

Газовые подвесные теплогенераторы (газовые калориферы) Более 30 моделей Мощность: 30 – 110 кВт Топливо: природный и сжиженный газ

Мобильные передвижные теплогенераторы 5 моделей Мощность: 60 – 240 кВт Топливо: дизель

Контейнерные теплогенераторы для буровых установокИндивидуальное исполнение Мощность: 400 – 900 кВт Топливо: дизель/нефть/отработка

Для консультации и подбора теплогенератора звоните:

+7 (495) 133-75-03

центральный офис

Мы можем Вам перезвонить:

Конструктивные особенности

Главной особенностью конструкции теплогенератора является отсутствие теплоносителя, на который тратиться энергия, вырабатываемая генератором. Электрический теплогенератор состоит из следующих конструктивных частей:

• вентилятор – осуществляет циркуляцию воздуха;
• нагревательный элемент – состоит из тенов, соединенных между собой, которые подогревает воздух.

Внешний вид агрегата чаще всего представляется в виде турбины, которая при работе осуществляет циркуляцию и нагрев воздуха. Принцип работы достаточно прост: воздух при помощи лопастей вентилятора нагнетается и проходит через разогретые тены. После этого осуществляется естественная конвекция воздуха, позволяя обогреть помещение любой площади.

Существует множество моделей, напольных и подвесных, стационарных и передвижных, маломощных и промышленных. Конструктивные отличия в основном диктуются сферой применения.

Расчет системы отопления дома

Расчёт систем отопления частного дома – самое первое, с чего начинается проектирование такой системы. Мы будем говорить с вами о системе воздушного отопления – именно такие системы проектирует и устанавливает наша компания как в частных домах, так и в коммерческих зданиях и производственных помещениях. Отопление воздухом имеет массу преимуществ по сравнению с традиционными системами водяного отопления – более подробно об этом вы можете прочитать здесь.

Для чего необходим предварительный расчет отопления в частном доме? Это требуется для выбора правильной мощности необходимого отопительного оборудования, позволяющей реализовать систему отопления, сбалансировано обеспечивающую теплом соответствующие помещения частного дома. Грамотный выбор оборудования и правильный расчёт мощности системы отопления частного дома позволят рационально компенсировать теплопотери от ограждающих конструкций и притока уличного воздуха на нужды вентиляции. Сами формулы для такого расчета достаточно сложны – поэтому мы предлагаем Вам воспользоваться онлайн расчетом (выше), или заполнив анкету (ниже) – в таком случае расчет произведет наш главный инженер, и эта услуга – совершенно бесплатная.

Как рассчитать отопление частного дома?

С чего начинается такой расчет? Во-первых, требуется определить максимальные теплопотери объекта (в нашем случае – это частный загородный дом) при наихудших погодных условиях (такой расчет ведется с учетом самой холодной пятидневки для данного региона). Рассчитывать систему отопления частного дома на коленке не получится – для этого используют специализированные формулы расчета и программы, позволяющие построить расчет на основе исходных данных о конструкции дома (стен, окон, кровли и т.д.). В результате полученных данных выбирается оборудование, полезная мощность которого должна быть больше или равна рассчитанному значению. В ходе расчёта системы отопления выбирается нужная модель канального воздухонагревателя (обычно это газовый воздухонагреватель, хотя мы можем использовать и другие типы обогревателей – водяной, электрический). Затем вычисляется максимальная производительность обогревателя по воздуху – иными словами, какой объем воздуха вентилятор данного оборудования нагнетает в единицу времени. Следует помнить, что производительность оборудования отличается в зависимости от предусмотренного режима его использования: так, например, при кондиционировании производительность больше, чем при отоплении. Поэтому если в перспективе планируется использовать кондиционер, то за исходное значение нужной производительности необходимо принимать расход воздуха именно в этом режиме – если же нет, то достаточно только значения в режиме отопления.

На следующем этапе расчёт систем воздушного отопления частного дома сводится к правильному определению конфигурации воздухораспределительной системы и расчёту сечений воздуховодов. Для наших систем мы используем бесфланцевые прямоугольные воздуховоды прямоугольного сечения – они просты в сборке, надежны и удобно располагаются в пространстве между конструктивными элементами дома. Поскольку воздушное отопление является низконапорной системой, то при ее построении необходимо учитывать определённые требования, например, минимизировать количество поворотов воздуховода – как магистрального, так и оконечных веток, идущих к решёткам. Статическое сопротивление трассы не должно превышать 100 Па. На основе производительности оборудования и конфигурации воздухораспределительной системы рассчитывается нужное сечение магистрального воздуховода. Количество оконечных веток определяется исходя из количества подающих решёток, необходимых для каждого конкретного помещения дома. В системе воздушного отопления дома обычно используются стандартные подающие решётки размером 250х100 мм с фиксированной пропускной способностью – она вычисляется с учетом минимальной скорости движения воздуха на выходе. Благодаря такой скорости в помещениях дома не ощущается движение воздуха, отсутствуют сквозняки и посторонний шум.

Конечная стоимость отопления частного дома рассчитывается после окончания этапа проектирования на основании спецификации с перечнем устанавливаемого оборудования и элементов системы воздухораспределения, а также дополнительных устройств контроля и автоматики. Чтобы произвести первоначальный расчет стоимости отопления, вы можете воспользоваться анкетой на расчет стоимости системы отопления ниже:

онлайн-калькулятором

Выбор оборудования для частного дома

Бываю случаи, когда владельцы домов самостоятельно пытаются определить, какое же оборудование для воздушного отопления дома необходимо для их отопительной системы. К сожалению, незнание отдельных правил и несоблюдение требований приводит к тому, что приобретается недостаточно мощное оборудование – и тогда система работает некачественно.

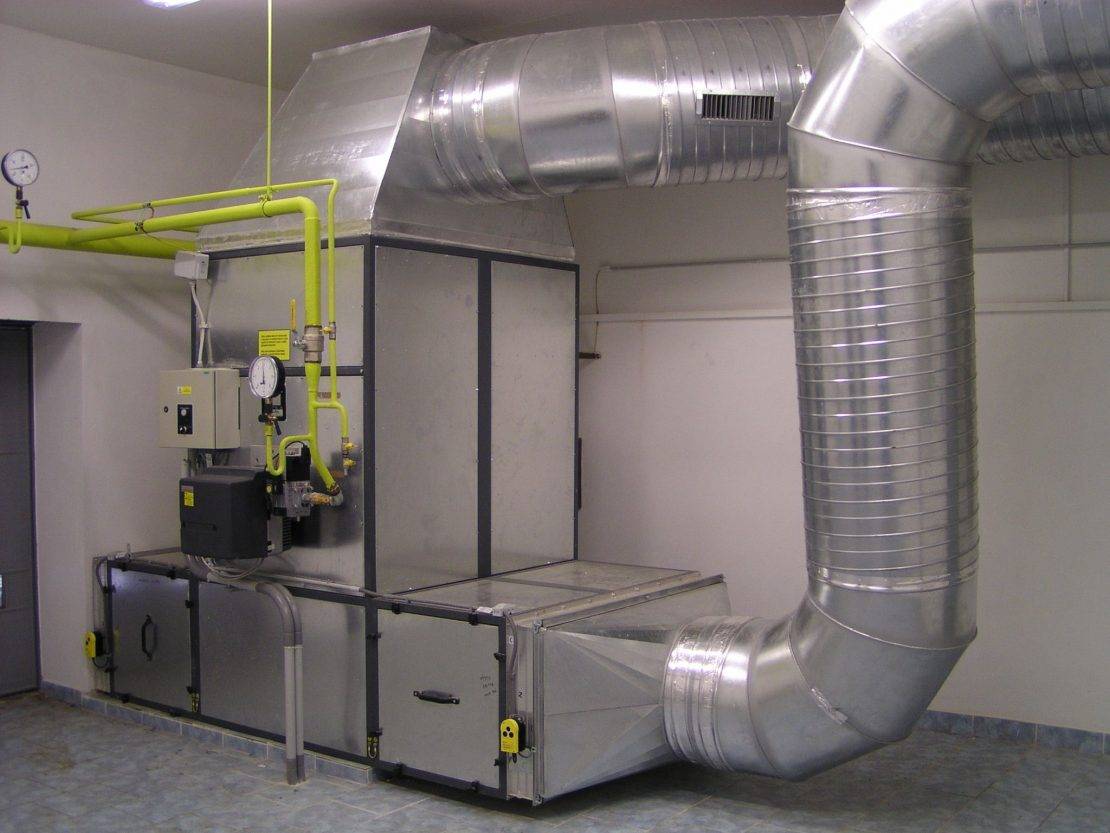

Стационарный газовый теплогенератор

Для того чтобы подобрать наиболее подходящую модель нагревателя, требуется высчитать такой показатель, как наименьшая мощность, необходимая для качественного прогрева имеющегося помещения. Чтобы определить теплоемкость помещения, следует воспользоваться формулой

Р=VхΔTхk/860

В ней V (м3) — это номинальная площадь здания. ΔT (°C) – разница, между температурой внутри здания и вне его. k- показатель теплоизоляции здания. В случае если он неизвестен, данную информацию можно получить из специального справочника. 860 – коэффициент, который позволяет килокалорий в киловатты.

Пример

Рассчитаем, какое оборудование необходимо для отапливания частного дома, площадь которого 100 м2. При этом известны такие показатели – высота потолка – 3 м, требуемая температура в помещении 20 °C, а температура воздуха на улице -20°C. Здание сложено из ряда кирпича, то есть коэффициент k= 2,3. Производим расчеты по указанной формуле:

Р = 100x3x40x2,3/860 = 32,09 кВт

В соответствии с полученным показателем мощности и подбираем наиболее подходящую модель теплогенератора. Для того чтобы узнать мощность той или иной модели, достаточно просто внимательно просмотреть характеристики устройства.

Важная особенность – для того чтобы нагревательное оборудование работало постоянно, необходимо обеспечить постоянную подачу свежего воздуха в систему.

Для этого используется система вентиляции, выполняющая одновременно несколько функций. Прежде всего, с ее помощью происходит всасывание кислорода, необходимого для поддержания процесса горения топлива, в систему. Кроме того, вентиляционная система способствует быстрому отводу излишков горения и углекислого газа, используя воздушный клапан для системы отопления.

Система вентиляции и воздушного отопления

Для наиболее безопасной работы системы рекомендуется следить за тем, чтоб уровень чистого воздуха в вентиляционной системе не опускался ниже показателя в 17-20%. Техника безопасности (равно, как и санитарные нормы) требует, чтоб на 1 кВт мощности нагревательного элемента приходилось 30 м3 нагнетаемого воздуха.

Зная мощность нагревательного элемента, можно просчитать размер отверстия, которое обеспечит необходимый поток воздуха.

Так, на 1 кВт мощности должно приходится 0,003 м2 площади отверстия. В случае если нет возможности создания вентиляционной системы, в помещениях должны быть постоянно открыты окна и форточки. При этом их площадь должна составлять не менее 1 м2на 10кВт мощности теплогенератора.

Примеры коэффициентов теплоизоляции:

• 2-2,9 – обычная конструкция (один слой кирпича);
• 3-4 – профилированный лист или деревянные панели;
• 1-1,9 – двойной слой кирпича;
• 0,6-0,9 – современные дома, качественные стены и новые окна.

Можно с уверенностью сказать, что применение газовых теплогенераторов в современных воздушных отопительных системах – прекрасное, экономичное и высокоэффективное решение. Надежность такого оборудования, наряду с простотой эксплуатации и высокой безопасностью, делает использование газовых теплогенераторов допустимым как для жилых домов, так и для больших промышленных помещений.

Применение канальных кондиционеров и тепловых насосов

Зачастую электрическое воздушное отопление дополняют такими элементами, как:

• многофункциональные кондиционеры, которые могут как охлаждать и подсушивать воздух, так и работать на нагрев;
• антипылевые фильтры;
• фильтры ультрафиолетового излучения, которые обеззараживают поступающий воздух;
• приточно-вытяжные вентиляционные системы.

В таких системах именно электроэнергия используется в качестве источника тепла. Судя по многочисленным отзывам, отопление с кондиционером отличается удобством эксплуатации и может обеспечить комфортные условия для проживания. Управление осуществляется одним блоком, который задает все необходимые параметры.

Если сравнить данную схему с системой, включающей газовый котел для воздушного отопления, целую сеть воздуховодов и вентиляторы на вентиляции, то первая выглядит более современно и продуманно.

Благодаря тому, что установка видимых нагревательных приборов (батарей и трубопроводов) не требуется, воздушное отопление не создает препятствий для дизайна интерьера. Нигде ничего не будет видно, кроме вентиляционных решеток.

Среди недостатков описываемой схемы воздушного отопления можно назвать высокую стоимость оборудования. Канальные кондиционеры даже небольшой мощности обойдутся достаточно дорого.

Кроме того, существуют некоторые ограничения по условиям работы внешнего блока кондиционера – он не рассчитан на температуру ниже -15 ℃ – -25 ℃, иначе, эффективность оборудования снижается.

Альтернативным решением для применения в особенно холодных регионах может стать геотермальный теплонасос. Какой бы ни была температура окружающего воздуха, ниже уровня промерзания температура грунта всегда остается на уровне 8-12 ℃. Если углубить теплообменник достаточной площади в грунт, то можно получить постоянный источник тепловой энергии и использовать его для обогрева дома.

Расчет воздушного отопления теплицы (пример)

Для наглядности, рассмотрим конкретный пример отопления теплицы. Возьмем для примера теплицу шириной 12 м, длинной 50 м и высотой в коньке 5 м и по боковой стороне — 3 м.

Приблизительный объём такой теплицы равен 2400 м³, площадь остекления: 1004,45 м². Материал покрытия: сотовый двухкамерный поликарбонат 16 мм. Целевая температура внутри теплицы: 25°C. Температура на улице (минимальная): -30°C.

Мощность рассчитывается по известной формуле:

Разные материалы, используемые для остекления теплицы, имеют различную теплопроводность, которую можно узнать из паспортных данных на материал. Приведём значения теплопроводности наиболее часто используемых материалов (коэффициент теплопередачи измеряется в Вт/(м²•°C):

Однокамерный сотовый поликарбонат 4 мм	3,9
Однокамерный сотовый поликарбонат 8 мм	3,3
Однокамерный сотовый поликарбонат 16 мм	2,3
Стекло одинарное 3 мм	6
Стеклопакет однокамерный	2
Плёнка полиэтиленовая одинарная	8
Плёнка полиэтиленовая двойная	5,8
Плёнка двойная дутая	3,5
Фундамент/цоколь железобетонный	2

Значение коэффициента инфильтрации

Целевая температура в теплице, °C	Минимум уличной температуры, °C
-10	-20	-30	-40
+18	1,08	1,13	1,18	1,24	1,30
+25	1,11	1,16	1,21	1,27	1,33

Таким образом получаем

161 кВт

Не сложно подсчитать, что если мы будем использовать полиэтиленовую одинарную плёнку, то для обогрева такой теплицы потребуется 710612 Вт или 710 кВт, что гораздо больше, и оборудование для обогрева потребуется значительно более дорогое.

Выводы

Итак, мы имеем теплицу и уже рассчитали требуемую мощность обогрева. Что дальше? А дальше — обратиться в специализированную компанию, где вам подберут подходящее оборудование, а при необходимости — сделают проект, поставку и монтаж всей системы обогрева теплицы «под ключ».

В решении этой задачи вам на помощь готовы прийти специалисты компании СОФТ КЛИМАТ. Компания Софт Климат предлагает своим клиентам только качественное оборудование. Подбор теплогенераторов осуществляют специалисты с более чем 10-15 летним опытом.

При этом мы всегда стараемся предложить несколько вариантов, отличающихся не только ценой, но и имеющих конструктивные особенности, различные характеристики, позволяющие по-разному решить поставленную задачу по обогреву теплиц. Например, мы с радостью предложим варианты оборудования, работающего на разных видах топлива, что позволит учесть не только капитальные затраты на покупку оборудования для обогрева теплицы, но и расходы на топливо и другие эксплуатационные расходы.

В статье приведены реальные фото объекта, который является одним из возможных решений ранее рассмотренной задачи.

Фото представляют тепличный комплекс в Подмосковье, для которого наши специалисты создавали систему отопления. Для обеспечения требуемой мощности в 160 кВт было установлено два теплогенератора по 80 кВт с дизельными горелками. Воздухонагреватели расположили снаружи теплицы на предварительно подготовленных площадках. После монтажа вокруг теплогенераторов были сделаны ограждения из профлиста. Подача воздуха в теплицу осуществляется по воздуховодам, проходящим внизу, вдоль пола, для лучшей циркуляции воздуха внутри теплицы. Такая организация циркуляции воздушных потоков позволяет экономить тепло, а соответственно и топливо.

21 января 2021 г.

Сфера применения

В большинстве случаев теплогенераторы используют для обогрева помещений в зимний период времени. Причем это могут быть как жилые (квартиры, дома), так и подсобные помещения (склады, производственные цеха). Они незаменимы в тех местах, где площадь помещения велика. Не используя при работе теплоноситель, воздух, проходя через нагревательный элемент, распространяется по всей площади помещения. Искусственная вентиляция позволяет в кратчайшие сроки обогреть воздух и стены, как жилой комнаты, так и складского помещения.

Для бытового использования необходимы модели с небольшой и даже маленькой мощностью, поскольку для обогрева жилого пространства в 30 кв.м. потребуется всего 15-20 минут. Заводские помещения, склады и промышленные цеха, квадратура которых на порядок выше, требуют более мощных агрегатов. Промышленные теплогенераторы, питающиеся от сети, позволяют поддерживать комфортную температуру воздуха, а также производят нагрев очень быстро, чего не скажешь про газовые котлы или системы водяного отопления.

Также теплогенераторы популярны и широко используются в следующих ситуациях:

• на стройке;
• в теплицах;
• в торговых залах;
• для обогрева складов и подсобных помещений;
• в животноводстве для обогрева ферм;
• в промышленных цехах.

Самодельные теплогенераторы

Тем не менее, как демонстрация интересного физического процесса, сделанный своими руками теплогенератор имеет право на жизнь.

Наиболее проста в изготовлении «вихревая трубка», или статический теплогенератор.

Конструктивно наше сопло Лаваля будет выглядеть как металлический патрубок с трубной резьбой на концах, позволяющей при помощи резьбовых муфт соединить его с трубопроводом. Для изготовления патрубка понадобится токарный станок.

• Сама форма сопла, точнее, его выходной части, может отличаться по исполнению. Вариант «а» наиболее прост в изготовлении, а его характеристики можно варьировать изменением угла выходного конуса в пределах 12-30 градусов. Однако такой тип сопла обеспечивает минимальное сопротивление потоку жидкости, а, следовательно, и наименьшую кавитацию в потоке.
• Вариант «б» более сложен в изготовлении, но за счет максимального перепада давления на выходе сопла создаст и наибольшую турбулентность потока. Условия для возникновения кавитации в этом случае являются оптимальными.
• Вариант «в» — компромиссный по сложности изготовления и эффективности, поэтому стоит остановиться на нем.

Изготовив сопло, можно собрать экспериментальный контур, состоящий из электрического насоса, соединительных патрубков, непосредственно сопла и термометра, который мы используем для определения эффективности устройства. Для уменьшения влияния рассеивания тепла в окружающую среду патрубки лучше всего сделать короткими и замотать их теплоизоляционным материалом. Заполнив контур устройства водой и запомнив ее количество, включим насос ровно на час, чтобы по электросчетчику определить количество израсходованной электроэнергии.

Тепловую мощность самодельного теплогенератора можно определить по следующей формуле, известной по школьному курсу физики:

E=cm(T2-T1)

Где с — это удельная теплоемкость воды (4200 Дж/(кг*К)), m — ее масса, T2 — температура воды в конце работы насоса, Т1 — температура в начале. Полученную энергию, измеренную в джоулях. Сравнить ее с израсходованной электроэнергией можно, учитывая соотношение в 1000 Дж на 0.000277 киловатт-часов энергии. Иначе говоря, при стопроцентном КПД устройство, израсходовавшее 1 киловатт-час энергии, не сможет создать тепловой энергии больше 3600 килоджоулей.

ПРИМЕР: Наше устройство нагрело за час 1 литр воды с 10 до 60 градусов. Получаем тепловую энергию в 210 килоджоулей.

Посмотрите, что сообщают о таких устройствах производители
