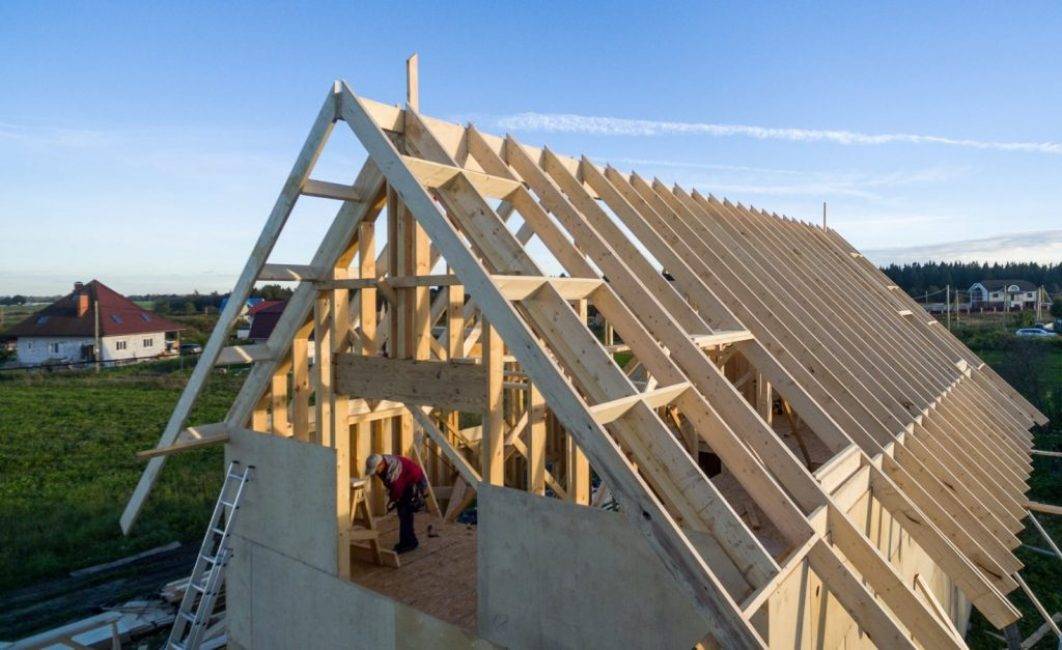

Стропильная система двускатной крыши

Особенности конструкции

Двускатная стропильная система формируется:

  • стропилами;
  • подкосами;
  • мауэрлатом;
  • обрешеткой.

Верха стропильных ног скрепляются внахлест с использованием специальных накладок. Внизу концы прикрепляются к мауэрлату (опорному брусу из бревна, с обработкой в 2 канта). Стропила двускатной крыши, в зависимости от пролета и формы кровли, могут входить в состав висячей или наклонной системы.

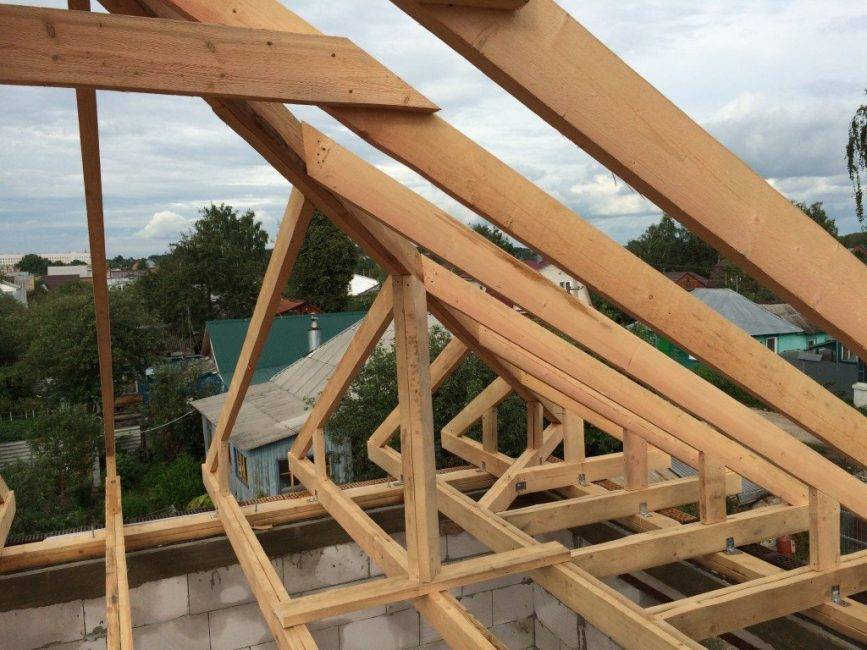

Ферма наклонная

Стропильная система двускатной крыши с мансардой устраивается в зданиях, где есть внутренние несущие стены, которые играют роль опор для такой конструкции. Кроме того, в проекте обязательно расчетным путем определяется количество дополнительных опор. При этом учитывается ширина пролета. Если этот показатель составляет до 10 метров, то достаточно одной промежуточной опоры, а если от 10 метров – то потребуется два и больше элемента.

Для монтажа на внутренние стены также предназначены специальные стойки из расчета 4 единицы на 6 м. К ним затем прикрепляются прогоны или коньковый брус. Описанное выше устройство щипцовой крыши является отличной технологией, если возможности позволяют использовать пиломатериалы малой длины. Кроме того, такая конструкция наиболее проста в монтаже.

Ферма висячая

Висячие системы предназначены для построек с большими пролетами и отсутствием внутри несущих стен. Стойкость к воздействиям различного характера и интенсивности обеспечивается благодаря 2 поясам:

  • верхнему, состоящему из пары стропильных ног;
  • нижнему, представляющего собой набор жестко соединенных в ферму затяжек.

Если говорить более просто, то двускатная стропильная система висячего типа предполагает укладку стропил концами на наружные стены. Функцию опоры для них выполняет мауэрлат.

Висячая ферма позволяет при отсутствии внутренних опор реализовать полноценную двухскатную крышу, а также подвесить к ее нижнему поясу элементы конструкции перекрытия чердачного пространства. И еще один важный момент: если длина пролетов превышает 9 метров, выполняется дополнительная решетка – стойки + подкосы + ригели. Таким образом жесткость системы увеличивается и стропила не будут прогибаться. Собирать конструкцию такого вида нужно на земле и уже в готовом виде она монтируется на верху здания.

Проектирование и монтаж симметричной двухскатной кровли

Для основательных домов со сложной геометрией требуется профессиональный проект, где будут учтены различные факторы: роза ветров, статистика осадков, местоположение здания, используемые материалы и т.д. На коленке такой проект создать крайне сложно.

Снег не удержится под таким углом

Однако если же нужно спроектировать и самостоятельно построить небольшую кровлю для своего загородного домика, без каких либо изысков и сложных дизайнерских решений, то нужно лишь придерживаться некоторых общеизвестных истин и правил:

  1. Чем выше кровля, тем больше ветровая нагрузка. Чем ниже – тем выше снеговая
  2. Выше крыша – больше чердачное пространство, а соответственно и полезное
  3. Стандартный шаг между стропилами 60 см между осями последних
  4. Для стропил используют доску 150х50мм, брус для опор 100х100мм., маурлаты из бруса не менее 150х150мм
  5. Чем дешевле доска, тем больше геометрическая погрешность (около 1 см)
  6. Стропила и опоры допускается наращивать
  7. Чем длиннее используемая доска, тем больше нужно развязок и ригелей
  8. На соединительные узлы действует две основные силы: на сдвиг и на отрыв
  9. Стропило надёжней держится, если в нём сформировать посадочное место
  10. Специальные крепёжные шурупы – вещь отличная, но дорогая. Гвозди и скобы недороги и прошли проверку временем, жало последних нужно загибать
  11. Болтовым крепежом конёк стропил не стягивают – со временем может лопнуть
  12. Дерево не любит лежать на кирпиче или камне, – оно со временем превратится в труху. Гидроизоляция не уберёт мостик холода, нужна теплоизоляция – тогда конденсата не будет
  13. Свежесрубленный сруб даёт усадку, поэтому не следует жёстко фиксировать стропила (делать в них посадочные места) к маурлату, иначе конёк крыши уведёт

Порядок монтажа “классического” навесного варианта

Анкера справятся

Работа с монтажом не сложная, с ней может справиться два человека. Что нельзя сказать о подготовке и транспортировке материала на место.

1

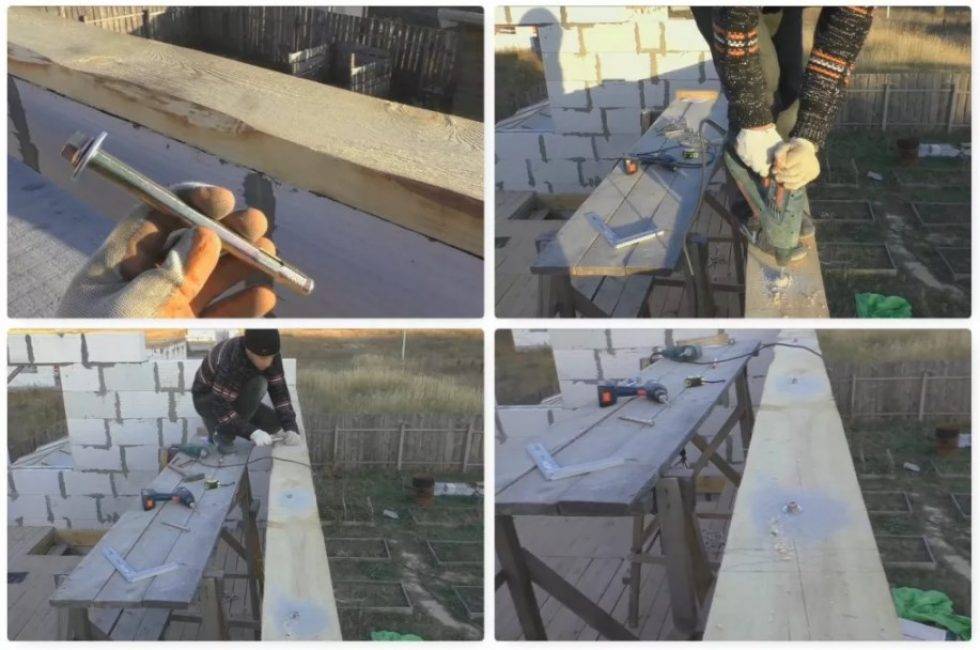

Прежде всего, по периметру несущих стен укладываются маурлаты (по уровню). Между кирпичной стеной и деревянным брусом укладывают теплоизолирующий материал, чтобы убрать мостик холода, тем самым удаляя возможность возникновения на стыке камня и дерева конденсата. Это убережёт древесину от гниения, а кирпич от разрушения.

В качестве крепежа могут выступать:

  • болтовые шпильки, заранее зафиксированные в стену
  • анкерные болты, закрепляемые непосредственно по месту
  • металлические армированные П-пояса или обычная металлическая проволока, стянутая монтажкой

Монтаж стропильной системы

После наступает этап подготовки стропил: подгонка по длине и формирование посадочных мест для маурлата. Поскольку конькового прогона в этой технологии не предусмотрено, а на весу проделывать манипуляции с разметкой проблематично, – всё равно ошибёшься, и плоскость получится волнообразная,  – то формируют временный прогон из 50й доски.

2

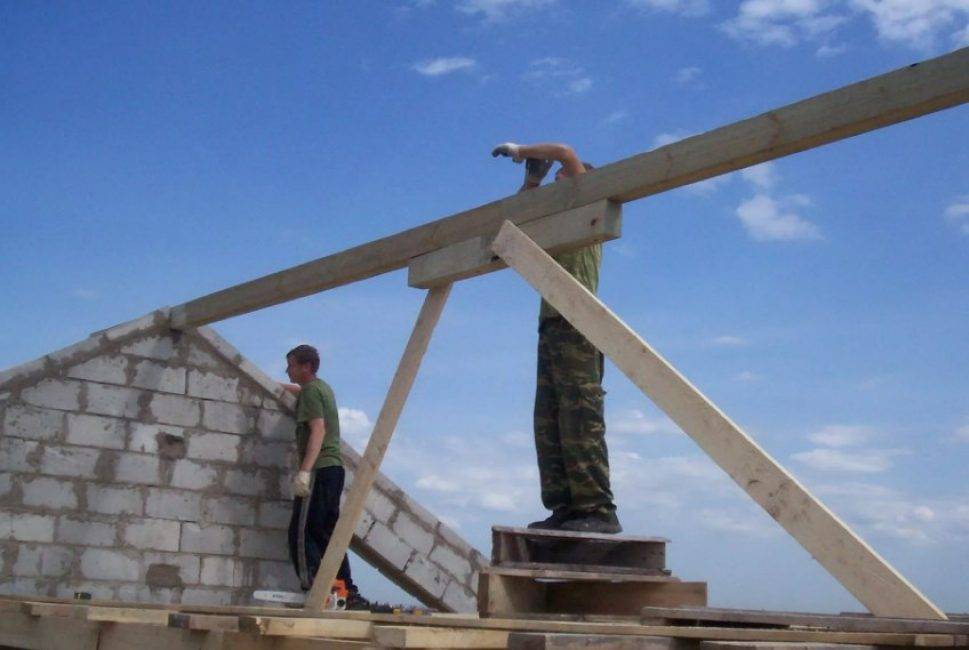

С помощью шнура отбивают середину потолочного пространства и по уровню устанавливают временные бабки, к которым пришивают 50ю доску. Следует учитывать все размеры, чтобы коньковая доска была выставлена ровно посередине и на необходимую высоту. По ней будут размечаться и выставляться все пары стропильных ног.

Сначала прогон, а потом остальное

3

Приставляя каждую доску к прогону и маурлату делается разметка для пропила посадочных мест. Для ускорения работ на данном этапе, можно использовать ранее подготовленный трафарет. Для его изготовления можно использовать угольник “Свенсона”.

4

Конёк формируется упором друг в друга парных стропил. Для этого приставив пару по месту, с помощью уровня по оси прогона чертят перпендикуляр на одной доске. После отпила, приставляют её обратно и по ней делают разметку на второй доске. Отпиливают, устанавливают обратно и сколачивают доски.

Разметка доски

5

После монтажа каждой пары устанавливают верхний ригель. Для чего приставляют доску на необходимой высоте, выставляют по горизонтали по уровню, размечают и делают в этом месте пропил для посадочного места, пришивают, лишнее спиливают.

Запил делается только для несущего ригеля. Для остальных затяжек эта операция не обязательна, достаточно использовать гвозди и скобы.

6

Шаг между осями стропильных ног составляет 60 см.

7

Дальнейшие действия по формированию кровельного “скелета” аналогичны”.

Также для облегчения понимания принципа монтажа рекомендуется ознакомиться со следующим информативным роликом:

Строительство каркасного дома. Стропильная система. Строй и Живи

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Двускатная крыша (разновидности стропильной системы)

Существует 3 вида двухскатных крыш:

  • наклонные стропила;
  • висячие стропила;
  • комбинированные стропила (включают в себя конструкцию из наклонных и висячих стропил).

Висячий тип стропил применяется, когда расстояние между стенами дома не превышает 10 метров и отсутствуют промежуточные конструкции-перегородки и стены. Такая крыша дает определенную нагрузку на несущие стены.

Когда расстояние между внешними стенами свыше 10 метров, используется опорная балка.

Факторы, оказывающие влияние на выбор той или иной конструкции крыши:

  • Уровень осадков в данном регионе;
  • Материальные возможности хозяина дома;
  • Применяемый кровельный материал (мягкая черепица или керамическая);
  • Использование пространства крыши в качестве жилого или нежилого помещения. Оборудование чердачного этажа или полноценного жилого пространства с комнатами или зоной отдыха;
  • Погодные условия и климат.

Специалисты по кровельным системам и архитекторы особое внимание уделяют уровню осадков в выбранной местности, обилию и плотности снегопадов (дождей). В заснеженных северных регионах не используют крыши с малым углом наклона скатов

Снег на таких крышах задерживается и может привести, как минимум, к деформации конструкции или к полному разрушению крыши и дома.

Особенности двускатной крыши

Кровля состоит из наклонных плоскостей, соединенных в верхней точке горизонтальной балкой. Стандартная схема с симметричными скатами, расположенными под углом до 60°, отличается простотой расчета и сниженной нагрузкой на стены дома.

Встречаются варианты с асимметричными или ломаными плоскостями, позволяющие увеличить угол между скатами и нарастить объем чердака. Иногда встречается комбинированная кровля, состоящая из нескольких двускатных крыш, соединенных в единый комплекс.

Преимущества

Преимущества кровли с парой скатов, отмечаемые владельцами жилых домов:

Простота конструкции и ускоренный монтаж
Сниженный расход строительных материалов
Равномерное распределение нагрузок, обеспечивающее ресурс каркаса на уровне 40–50 лет
Наличие чердака, подходящего для создания жилых или технических помещений
Защита от скопления дождевой воды или снега
Простота обслуживания и ремонта

Кровля с парой скатов имеет простую конструкцию и ускоренный монтаж.

Как избежать дополнительных расчётов?

Создавать проект дома поручите профессионалу. Он подскажет какого диаметра в сечении нужны балки, длину планок и прочих деталей. Ведь специалист знает, что крышу удерживает стропильная система. На неё идёт самая большая нагрузка и нужны верные расчёты, качественные стройматериалы.

Советов у таких домостроев, как вы сам, лучше не спрашивать. Да, они построили свой дом, но насколько он крепкий? Не известно.

Возьмите на встречу с прорабом блокнот с ручкой и сразу запишите его советы. Так, вы точно ничего не забудете, не перепутаете. Построите так, как он, со знанием дела, рекомендует.

Монтаж двускатной стропильной системы

В настоящее время строительный рынок предлагает услуги по изготовлению стропильных ферм в индивидуальном исполнении для конкретных построек. Нужно отметить, что такая услуга имеет ряд преимуществ:

  1. Гарантированное качество изделий, обеспеченное применением специального оборудования и технологий сборки.
  2. Безопасность в противопожарном отношении, поскольку все детали ферм подвергаются антипиреновой обработке.
  3. Увеличенный срок службы, который достигается антибактериальной обработкой изделий специальными составами.
  4. Простота установки готовых ферм.

Единственным недостатком такого способа установки стропильной системы является относительно высокая стоимость изделий.

Для самостоятельного возведения двускатной крыши можно использовать готовые стропильные фермы, заказанные у профессиональных производителей

Сборка стропильных ферм на земле

Сборка стропил на земле используется в тех случаях, когда непосредственно у дома имеется ровная площадка достаточных размеров для изготовления ферм. При этом монтируются не полные фермы, а жёсткие конструкции из трёх-четырёх деталей, которые могут быть подняты к месту установки усилиями двух-трёх человек. Подъём производится при помощи канатов по слегам. Преимущество такого способа сборки состоит в возможности использования единого шаблона, чем обеспечивается высокая точность изготовления каждого элемента конструкции. Возможный вариант частичного монтажа ферм внизу выглядит следующим образом:

  1. Изготовить стапель для сборки ферм. Он представляет собой три площадки, расстояние между которыми соответствует длине сопрягаемых деталей. Их можно собрать из нескольких досок или брусьев, располагаемых в одной горизонтальной плоскости.

  2. Для сборки первой фермы нужно взять две стропильных ноги и затяжку — нижнюю или верхнюю.
  3. Разложив детали на стапеле, разместить их в соответствии с чертежом фермы и скрепить гвоздями. Проверить заготовку фермы на соответствие размерам, указанным в техдокументации. При необходимости поправить расположение компонентов.
  4. Выполнить окончательную фиксацию деталей в узлах фермы, используя дополнительные крепёжные пластины. Гвоздевые пластины можно устанавливать с использованием силовой струбцины, применяя дополнительные подкладки из толстолистовой стали под её губки.

  5. Уложить детали второй фермы поверх первой и зафиксировать струбцинами, точно повторяя контуры нижней фермы, которая играет роль шаблона. После сборки второй фермы убрать её в сторону.
  6. Изготовить необходимое количество ферм, повторяя операции из предыдущего пункта. Таким образом обеспечивается полное соответствие всех изготовленных ферм.

Монтаж стропильной системы по месту установки производится следующим образом:

  1. На крышу поднимаются первые две фермы. Для этого можно использовать наклонный настил из нескольких брусьев и довольно прочные верёвки.
  2. Первыми устанавливаются фронтонные фермы по концам крыши. Их нужно выставить строго вертикально и закрепить к мауэрлату временными укосинами.

  3. Между фронтонными фермами натягивается строительный шнур перпендикулярно расположению стропильных ног.
  4. Каждая последующая ферма устанавливается с соблюдением ранее рассчитанного шага стропил.

  5. После установки последней фермы вся конструкция стропильной системы укрепляется прогонами, после чего временные крепления демонтируются.
  6. Далее монтируются остальные элементы конструкции — укосины, коньковый брус, лежни, стойки и прочее, предусмотренное в проекте стропильной системы.

Дополнительную прочность крыше придаёт обрешётка, набиваемая в последнюю очередь.

Сборка стропильных ног непосредственно по месту установки

Сборка стропил по месту применяется на крышах небольшого размера. При этом наверх подаются бруски-заготовки, из которых выпиливаются необходимые детали. Монтаж выполняется снизу вверх, начиная с установки стропильных ног. Горизонтальный уровень стропильной системы контролируется по натянутым шнурам, а вертикальность сборки ферм — строительным отвесом. Порядок монтажа такой же: сначала монтируются фронтонные фермы, затем остальные в любом удобном порядке.

Сборка стропильной системы непосредственно на крыше начинается с установки стоек и конькового прогона, на который укладываются стропила

В точности выполняя требования чертежей, можно смонтировать стропильную систему самостоятельно. В одиночку это сделать практически невозможно, поэтому участие одного или двух помощников обязательно.

Виды стропил

Стропильная система крыши (двускатной) может собираться из наслонных стропил или висячих.

Наслонные

Свое название они получили потому, что упираются нижними концами на стены дома, верхними на коньковый прогон. При этом стропильные элементы подвергаются нагрузкам, которые изгибают их. Конструкция надежная, прочная, с большой несущей способностью.

На фото выше как раз показана стропильная система наслонного вида. Хорошо видно, что ноги упираются в верхней части на конек. При этом есть два вида крепления самих стропил в верхней части:

  • крепление производится к коньку:
  • крепление производится между собой с упором на конек (фото выше).

Висячие

Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.

Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.

При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.


Висячие стропила крыши двускатной Источник postila.ru

Крепление мауэрлата

Каркас из стропил, выполненный своими руками, может крепиться к балкам перекрытия, но в этом случае все нагрузки на строительные конструкции сосредоточатся на местах крепления балок перекрытия. Такой вариант пригоден для небольших легких строений.

Чтобы обеспечить равномерное распределение нагрузки на верхнюю поверхность стен, параллельных коньку будущей крыши, монтируется мауэрлат, который послужит основой каркаса. Для изготовления мауэрлата используется деревянный брус сечением 150×150, 100×150 или 100×100. К стене он крепится одним из следующих способов:

  • При помощи металлических шпилек, вмурованных в бетонную балку, залитую по длине стены. Шаг креплений не более 120 см, расположение в шахматном порядке, резьба шпилек не менее М12. Высота выступающей над бетоном части шпильки должна на 30 мм превышать высоту бруса мауэрлата вместе с гидроизоляционным слоем из рубероида. Деревянный брус, в котором сверлятся соответствующие отверстия, притягивается к балке гайками с шайбами;
  • При монтаже своими руками кровли с двумя скатами общей площадью менее 250 м2, шпильки для крепления мауэрлата закладываются в стены в процессе ее возведения. Чтобы обеспечить необходимую прочность будущего деревянного каркаса, шпильки следует замуровывать на большую глубину, чем в бетонную балку;
  • При помощи проволоки-катанки, вмонтированной в кирпичную кладку не менее, чем за три ряда до верха стены. Данный метод пригоден при монтаже кровельной системы небольшой площади.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.
