Стропильная система четырехскатной крыши: вальмовой, шатровой

Основные конструктивные элементы крыши вальмового типа

Конкретное исполнение кровли влияет на наличие тех или иных элементов в ее конструкции. Однако когда выполняется стандартное строительство вальмовой крыши, всегда монтируется:

Балка на коньке крыши. Этот элемент еще принято называть коньковым брусом. Он является одной из основных несущих деталей. На него опираются боковые ребра кровельной конструкции.
Стропила, которые устанавливаются по диагонали от нижнего угла крыши к краю опорной коньковой балки. Это боковые ребра кровли. Они представляют собой длинные стропильные ноги и являются сторонами торцевых треугольных поверхностей и трапециевидных скатов конструкции.

Основные элементы крыши, включая диагональные стропилаИсточник twimg.com

Центральные стропильные ноги – элементы с одинаковой длиной. Фиксация их верхней части выполняется на коньковом брусе. На каждом трапециевидном скате закрепляется по два таких элемента. Центральные стропильные ноги также монтируются посередине треугольных наклонных поверхностей крыши. Получается, что к одному краю конька примыкает три таких элемента.
Промежуточные стропила, которые закрепляются на скатах в виде трапеций. Они монтируются между центральными строительными ногами. Промежуточные детали еще называют рядовыми элементами. Они позволяют полностью сформировать плоскости скатов в форме трапеций. В нижней части крыши промежуточные стропила фиксируются на обвязке, которая закрепляется вверху стен. Они являются одними из элементов карниза постройки.
Короткие стропила, которые вверху соединяются с диагональными ребрами конструкции. Каждый такой элемент представляет собой нарожник. Они закрепляют на треугольных скатах крыши по обе стороны от центральной стропильной ноги. Их также монтируют в угловых частях трапециевидных плоскостей кровли.

Нарожники слева и справа от диагональной стропильной ногиИсточник mystroy24.ru

Конструкция вальмовой крыши с опиранием стропил на мауэрлат подразумевает монтаж и других элементов. Одним из них является стойка. Она служит опорой для коньковой балки. Ее монтаж осуществляется в месте соединения 2-х стропильных ног на коньке.

Сам мауэрлат всегда монтируется, когда возводится крыша на стенах из кирпича, пенобетона и другого подобного стройматериала. Этот элемент стропильной системы создается из бруса. Его крепление осуществляется по всему периметру постройки.

Стойки-опоры встречаются не в каждой крыше вальмового типа. Ведь эти элементы не позволяют создать полностью свободное пространство под кровлей, чтобы обустроить жилое помещение. Поэтому вместо их используются другие детали.

При строительстве крыши также может монтироваться затяжка. Это элемент, который скрепляет стропильные ноги. Во многих проектах функцию затяжек выполняют балки перекрытия.

Если в крыше предусмотрен большой свес, тогда осуществляется монтаж кобылок. Эти детали закрепляются на уже зафиксированные стропила. Монтаж кобылок выполняется, чтобы лучше защитить верхнюю часть стен от осадков.

Стропила, удлиненные кобылкамиИсточник krovlyakryshi.ru

Конструкция стропильной системы вальмовой крыши с опиранием стропил на балки перекрытия может включать дополнительный элемент. Он представляет собой усиливающую деталь. Ее устанавливают на той стороне крыши, на которую воздействует ветровая нагрузка. В некоторых проектах ветровая балка предусматривается для каждого трапециевидного ската.

Для повышения жесткости всей системы может еще использоваться шпренгель. Благодаря наличию этой детали уменьшается нагрузка, воздействующая на стены строения. Монтируется такой элемент в углах постройки. Он размещается по диагонали и соединяет две части мауэрлата.

Еще в конструкции могут присутствовать подкосы. Их обычно закрепляют, если крыша не будет использоваться для обустройства жилых помещений. Хотя они могут фиксироваться под разными углами. Поэтому в зависимости от конструкции крыши даже при их наличии можно обустроить мансарду. Подкосы как бы подпирают стропильные ноги и обычно упираются в балки перекрытия или затяжки.

Крыша в вальмовом исполнении с подкосамиИсточник hausgrad.ru

Виды стропильных систем

Существуют висячая и наслонная конструкции. Первый тип отличается тем, что стропила встречно опираются друг на друга. Такую разновидность применяют для зданий, у которых отсутствуют центральные несущие стены. Нагрузка является распирающей. Для увеличения прочности делают стяжки между противоположными стропилами, используют стойки, подкосы и другие приспособления.

Наслонная конструкция четырехскатной крыши включает в себя дополнительные опоры для стропил. Они укрепляются под коньковым прогоном и передают часть нагрузки на несущие стены внутри здания.

Различия систем: 1) Висячая 2) Наслонная

Конструкция вальмовой кровли

Конструкция данного вида крыши отличается от других типов кровли наличием четырех скатов, которые имеют наклон со всех сторон строения. В случае строительства вальмовой крыши на месте фронтонов, расположена еще пара скатов. Два из них треугольной формы, а два других представляют — трапеции.

Разнообразие крыш: полувальмовая крыша (ее называют «голландской»). Этот тип кровли напоминает треугольные скаты, которые не полностью доходят до карниза; «датская крыша». Особенность такой крыши заключается в совершенно несложном монтаже, а также в невысоких расходах на кровельные материалы. Последний вариант лучше подойдет для тех, кто хочет по минимуму привлечь наемную силу при постройке дома. Возвести такую крышу самим легче, если вы остановитесь на «датской крыше».

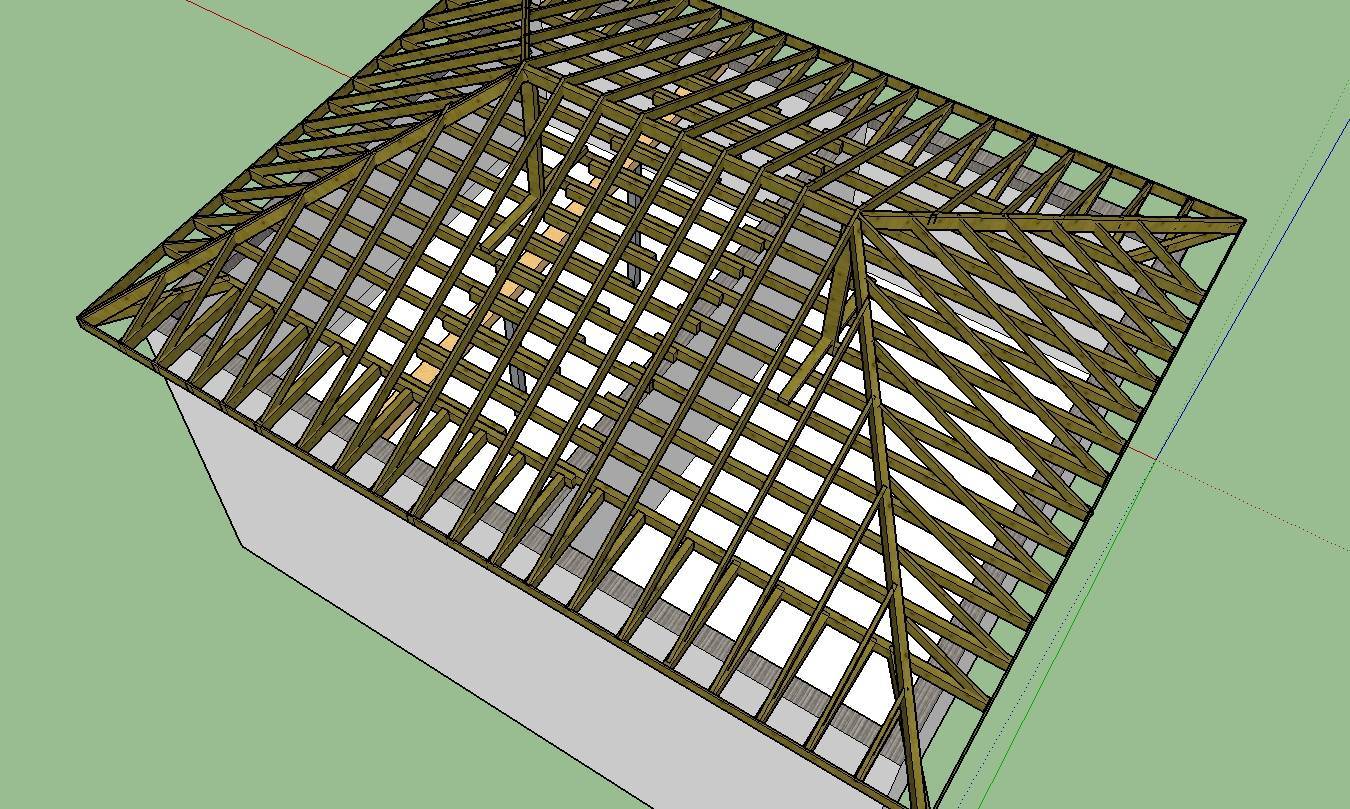

Стропильная система четырехскатной вальмовой крыши

Конструкция состоит из таких элементов: конькового бруса; различных стропил, мауэрлата (брус, который предназначен для привязки всей крыши к стенам здания). Различают виды стропил: центральные или рядовые, диагональные или наклонные

При вычислении стропильной системы необходимо принять во внимание ряд особых моментов: ветровую нагрузку; интенсивность атмосферных осадков; материал, который вы планируете использовать; использование пространства под крышей (может, со временем, захотите создать мансарду). На основании этих характеристик необходимо рассчитать углы наклона и высоту крыши. Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна

Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна.

Вальмовая крыша фото

Если вы еще в стадии раздумий по поводу выбора кровли для своего дома, может быть полезным просмотр фотографий уже выстроенных домов с такими крышами. Эти фотографии с вальмовыми крышами смогут помочь вам разобраться, в чем же отличия и преимущества этих крыш.

Правила и порядок монтажа

Работы производят с мауэрлата, затем выполняется укладка опорного бруса, на который устанавливают стойки для крепления бруса. Проследите, чтобы стойки были закреплены точно вертикально. Обязательно используйте отвес. После этого производите крепеж конькового бруса

При монтаже кровли уделите о внимание точной разметке, без нее нельзя хорошо произвести установку стропил. Для этого используют разметочные рейки (шаблоны). На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами

Это позволит свести к минимуму неприятные ошибки при строительстве крыши

На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами. Это позволит свести к минимуму неприятные ошибки при строительстве крыши.

Вначале определите две главные точки: одна из них расположена в центре конькового бруса, а другая на средине стены мауэрлата. После нахождения этих точек, производите фиксацию центрального стропила. Затем преступайте к установке других стропил. При помощи шаблона контролируйте их положение.

Следующий этап: монтаж стропил. Закрепите к мауэрлату внизу, а к коньковому прогону вверху. Завершают возведение — установкой угловых стропил.

Кровельный «пирог» крыши

После завершения работ стропильной конструкции приступайте к созданию вальмовой крыши. Создание надежной крыши возможно, если будут соблюдены основные правила «приготовления» «слоеного пирога». Главные элементы кровельного пирога: пароизоляция; теплоизоляция; гидроизоляция, обеспечивает защиту от влаги; контробрешетка; обрешетка — на нее улаживают кровельные изделия.

При выборе кровельного материала нужно учитывать: конфигурацию крыши, уклон, климатическую зону; Для четырехскатных вальмовых крыш используют разнообразные кровельные материалы, которые делят на две группы: листовые и штучные. Листовая группа включает: ондулин, металлочерепицу и оцинкованное железо. Штучная группа: этернитовая плитка, черепица, шифер и другие материалы. Затем выполняют окончательный процесс: монтаж специальных покрытий; в месте выхода трубы выполняется ее обделка; устройство водостока; ограждений на крыше.

Виды вальмовых крыш

Различают следующие виды вальмовых кровель.

Полувальмовая крыша

В этом случае боковой скат не доходит до стены здания, и она продолжается в верх в виде полуфронтона.

Плюсы:

наличие фронтона облегчает устройство и увеличивает площадь мансардного этажа, дает возможность освещать его обычными окнами;
оживляется внешний вид;
снижается снеговая нагрузка.

Минусы:

усложнение стропильной системы;
повышение ветровой нагрузки со стороны полуфронтона.
повышение стоимости.

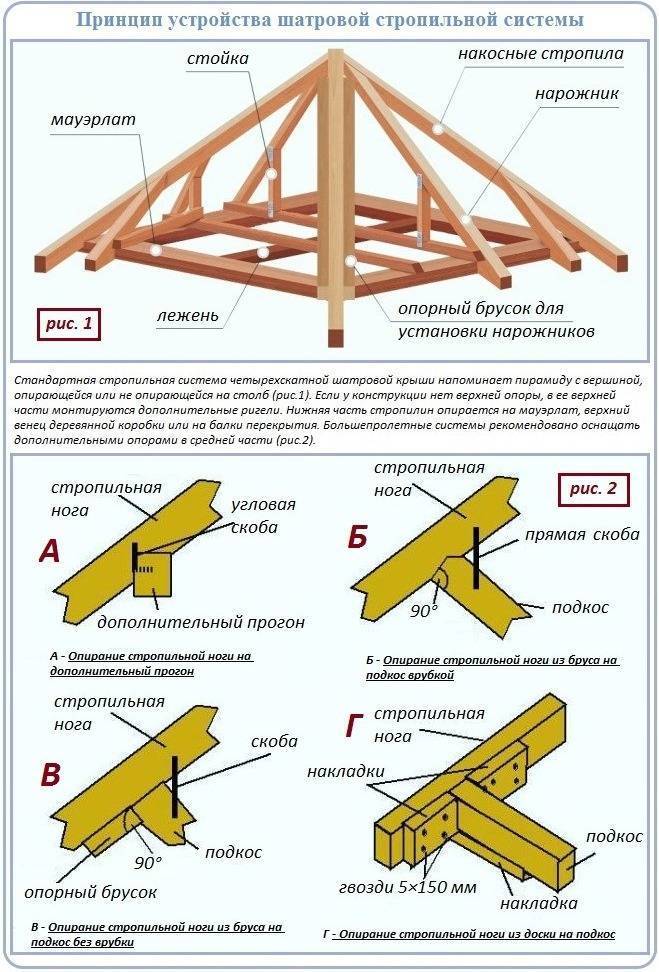

Шатровая

Шатровая крыша применяется на домах, имеющих в плане форму квадрата. Четыре ската кровли равны между собой и в плане являются равнобедренными треугольниками.

Преимущества шатровой кровли:

наилучшая конструкция для противостояния ветровым нагрузкам;
высокая прочность и долговечность;
экономия стройматериалов.

Недостатки:

сложность конструирования и сборки стропильной системы;
при устройстве мансарды ее размеры малы;
много материалов идет в отход из-за особенностей раскроя.

Четырехскатная крыша часто используется не на всем доме, а, например, на выступающей башенке. Используется она и для беседок.

Классическая

Классическая вальмовая кровля дает разумный баланс между функциональностью, надежностью и долговечностью. При правильном выборе угла наклона она выдерживает и снеговые, и ветровые нагрузки.

Количество кровельного покрытия на дом

Кровельное покрытие имеет разные формы и соответственно укладывают его по-разному. Алгоритм подсчёта количества кровельного покрытия можно выразить следующим образом:

Sкр – искомая площадь вальмовой кровли;
Sв – площадь вальмы;
Sтр – площадь бокового ската;
b – основание вальмы;
h — её высота,
h1 – высота трапеции;
a1 – длина конька;
b1 – длина нижнего карниза с учётом свесов.

Если исходить из площади всей кровли 4-хскатной крыши, то можно рассчитать только площадь лицевой поверхности элементов покрытия кровли. Между тем определённая часть поверхности материала будет скрыта перехлёстами плиток или панелей при их креплении на крыше.

То есть, реальная потребность в площади материала будет превышать общую площадь кровли.

Поэтому для грамотного расчета необходимого количества материала в норму расхода на единицу площади скатов закладывают коэффициент запаса.

Например, для профлиста шириной 850 мм лицевая размер составит 750 мм за счёт перехлёста волн панелей. По длине панели перекрываются с обеих сторон на 50 мм.

Отсюда вывод, что одна панель профлиста размером 3000 х 850 мм при укладке её на крышу «теряет» полезную площадь в размере (0,85 – 0,75) х (0,5 х 2) = 0,1 м2.

Но ещё надо учитывать дополнительный расход материала при крое для граничных участков. Следовательно, при подсчёте потребности кровельного материала нужно площадь крыши умножить на коэффициент 1,2 и разделить на площадь одной панели профнастила.

Двухскатная крыша

Конструкция состоит из двух скатов, нижние части которых опираются на стены, а верхние — смыкаются в коньке. С торцевых сторон располагаются треугольные фронтоны, в которых можно обустроить окна. Двухскатные крыши считаются традиционным вариантом для частных домов и дач. Они идеально подходят для зданий небольшой площади. Вода с такой кровли стекает на две стороны, что необходимо учитывать при планировании придомовой территории.

Преимущества двухскатной крыши

Сравнительно большое подкровельное пространство, где можно обустроить дополнительные комнаты.
Высокая надежность благодаря эффективному отводу дождевой воды и таящего снега.
Простой монтаж и обслуживание — можно проводить без привлечения профессионалов.
Ремонтопригодность. При необходимости можно быстро заменить поврежденные элементы.
Универсальность — подходят любые кровельные материалы, услуги по монтажу обходятся дешевле.

Недостатки двухскатной крыши

Чем выше крыша и круче скаты, тем дороже обходится конструкция.
На цену кровли влияет наличие мансарды или жилого чердачного пространства.
Для хорошего освещения на фронтонах необходимо устанавливать большие окна.

При возведении здания с двухскатной крышей нужно учитывать преобладающее направление ветра в вашем регионе, парусность и вес используемого материала.

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

3 м – 40 на 150 мм;
4 м – 50 на 150 мм;
5 м – 50 на 175 мм;
6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

С зарубкой;
без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

На скобы (для деревянных построек);
При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

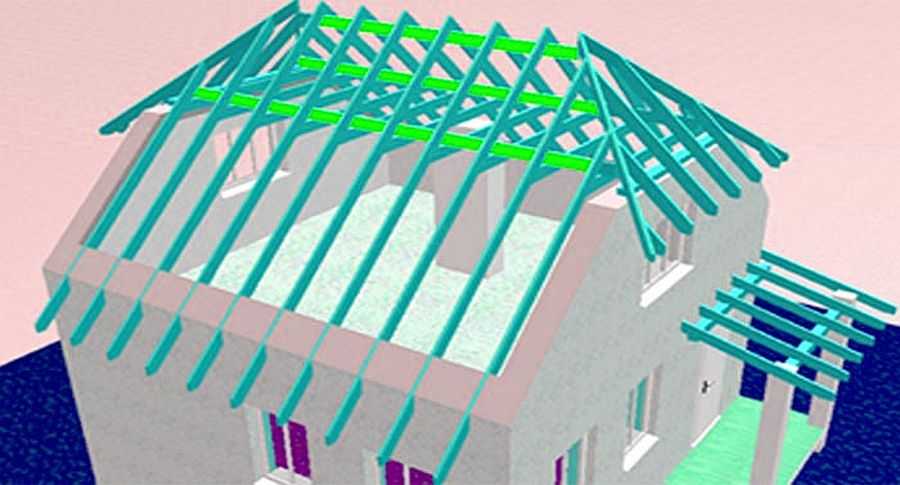

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков

Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м

Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Чертежи и схемы

Наброски и чертежи делать лучше самостоятельно. Тем более никто, кроме вас, не видит того, какой тип конфигурации вы хотите воплотить. Для этого используйте ватман и набрасайте сначала эскиз – какой вы видите свою будущую конструкцию. Если вы хороший пользователь интернета, то установите программу по 3д моделированию. Это современный эффективный метод трехмерного проецирования, то есть вам будет видно свое будущее строение со всех сторон.

Если у вас нет способности ни к тому, ни к другому, то и в этом случае можно также воспользоваться интернетом, и выбрать в поисковике наиболее подходящий для вас вариант.

Как собрать: способы возведения

Четырёхскатные крыши возводят двумя способами. Самый быстрый и дорогой метод строительства – это сборка опорного каркаса из готовых деревянных стропильных секций заводского изготовления.

Фирма завозит конструкции на место строительства и собирает кровлю как конструктор

Такой способ монтажа безусловно эффективен и сжат по времени. Единственным его недостатком является дороговизна. Для хозяина стройки, который имеет опыт в строительстве и владеет инструментом, будет намного выгодней сделать эту работу своими руками.

Практика показывает, что самостоятельная сборка стропильного каркаса позволяет экономить значительные финансовые средства, правда займёт это намного больше времени, чем при первом способе монтажа.

Для небольших по площади построек, например приусадебных беседок квадратных в плане, стропильный каркас собирают на земле. Затем с помощью простейшей лебёдки (полиспаста) и поводка крышу поднимают и надвигают на верх строения.

Особенности монтажа

В интернете циркулируют суждения о том, что монтаж вальмовой крыши очень сложен и трудоемок. В этом есть доля истины, но, по своей сути, сборка этой конструкции мало чем отличается от строительства обычной двускатной кровли.

Тем не менее, новичкам мы не советуем начинать первый опыт с кровли жилого дома. Лучше попробовать свои силы, построив вальмовую крышу на беседке или на небольшой бане.

Вальмовая крыша для беседки – бесценный опыт сборки

Процесс устройства стропильной системы вальмовой крыши включает несколько этапов:

1. По периметру стен укладывается мауэрлат. В данном случае его ставят на стальные шпильки с резьбой, заделанные в кладке, и затягивают гайками. На участках стыковки (на углах дома и в местах сращивания) на мауэрлате выбирают посадочные плоскости, срезая половину балки.

2. Дальнейшая последовательность работ зависит от ширины перекрываемого пролета (площади крыши). Этот момент нужно учесть на этапе составления чертежа или схемы крыши.

Без стоек, поддерживающих коньковый брус можно обойтись в том случае, если ширина здания (пролет) меньше 7,5 метров. При ширине дома от 6 до 7,5 метров висячие стропила в верхней части нужно связать ригелем (балкой сечением 50х100 мм).

Если ширина строения невелика (до 6 метров), то для обеспечения жесткости стропильной системы будет достаточно нижних затяжек (балок перекрытия).

Уложив мауэрлат, на торцевых стенах отмечают центральную ось. По ней выставляют две крайние стойки и крепят их временными подкосами к балкам перекрытия. Если здание перекрыто панелями, то по ним укладывают центральную балку (сечение такое же, как у мауэрлата). На ней фиксируют нижние концы крайних стоек.

Начальный этап монтажа – установка вертикальных стоек под конек

Промежуточные стойки расставляют с шагом 1-2 метра. Если дом перекрыт балками, то стойки можно монтировать на них, фиксируя скобами или саморезами.

3. На стойки укладывают коньковый брус, отмечают на мауэрлате места установки стропильных ног и монтируют их. Для крепления стропил к мауэрлату используют врубку (делают вырез на стропильной ноге для более плотного контакта).

Врубка стропильной ноги в мауэрлат повышает надежность стыка

4. Вальмовые (накосные, диагональные) стропила нижним концом фиксируют к мауэрлату, а другим — к месту стыковки конькового бруса и крайних рядовых стропил.

После этого к ним крепят короткие стропильные ноги (нарожники).

Тот, кто хочет сделать вальмовую крышу своими руками, должен помнить, что главное внимание здесь уделяется качеству сборки узлов. Очень ответственно нужно подойти к установке конькового бруса, стыковке диагональных стропил с коньком и с нарожниками. Стык нарожника с вальмовым стропилом

Стык нарожника с вальмовым стропилом

На больших крышах стандартной длины бруса (6 метров) не хватает для изготовления цельного диагонального стропила. Поэтому его собирают из двух частей, надежно фиксируя их между собой.

Свесы вальмовой кровли делают, набивая на стропильные ноги обрезки бруса или толстой доски (кобылки), выходящие за периметр стен на 50-100 см.

Закончив монтаж стропильной системы, к ней прибивают обрешетку и настилают кровельный материал.

Видео по теме:

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица – угол наклона крыши в зависимости от кровельного материалаТаблица – угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

сначала на верхнюю обвязку торцевой стены наносится осевая линия;
затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька		Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса	Длина дома минус его ширина	Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции)	Формула для расчета длины центральных стропил	Теорема Пифагора
Длина рядовых стропил	Рассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса		Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил	Формула для расчета угла наклона рядовых стропил	Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил	Формула для расчета длины диагональных стропил	Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила)	Первое короткое стропило	Чертеж для расчета 1-го короткого стропила вальмовой крыши
	Второе короткое стропило	Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши	Формула для расчета площади вальмовой кровли	Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши – формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Как сделать 4-х скатную крышу: устройство, узлы

Основные конструктивные элементы крыши вальмового типа

Виды стропильных систем

Конструкция вальмовой кровли

Стропильная система четырехскатной вальмовой крыши
