Разработка проекта строительства
Разработку проекта каркасного дома можно смело назвать одним из важнейших этапов, от которого зависит качество и долговечность будущего строения. При составлении проектной документации специалистами необходим учёт технических возможностей и пожеланий клиента. Проектом предусмотрены следующие особенности:
Ландшафт участка и особенности грунта. Требования и пожелания к планировке внутренних помещений, а также ориентации их по сторонам света. Особенности подвода основных коммуникаций и электричества, и в связи с этим, расположение внутри дома из панелей подсобных помещений, котельной, кухни и санузла с ванной. Плиты для наружных стен имеют большую толщину, нежели те, что используются для внутренних перегородок
Это позволяет сделать помещения максимально просторными
Параметры объекта подчинены габаритам готовых плит, которые составляют 2,5х1,25 м и 2,8х1,25 м. Высоту потолка можно запланировать любую, что позволяет установить подвесные потолочные системы, скрывающие коммуникации и вентиляционное оборудование, а также придающие индивидуальности интерьеру.
Стены СИП дома
После сооружения цокольного перекрытия дома из СИП панели своими руками осуществляется монтаж бруса нижней стеновой обвязки согласно разработанному плану расположения помещений внутри здания.
Нижняя обвязка
В качестве стройматериала для обустройства нижней обвязки стен используется деревянный брус, ширина которого соответствует толщине изолятора (пенополистирола), входящего в конструкцию строительной плиты СИП. Высота бруса – 5-6 см.
Такой массивный брус не часто можно встретить в свободной продаже на строительном рынке. При этом это достаточно дорогой стройматериал. Поэтому вместо него частные застройщики обычно используют композитные заготовки, выполненные из нескольких отдельных досок подходящих параметров.
Для фиксации элементов нижней обвязки используются саморезы по дереву длиной 7,5 см. Шаг крепления должен составлять не больше 40 см.
Каркасная технология монтажа СИП панелей
Сборка стен здания из СИП панелей выполняется аналогично, как это было описано выше для цокольного перекрытия.
Самым популярным способом монтажа строительных плит СИП считается каркасный. В данном случае сращивающими элементами конструкции являются не лаги, а специальные сдвоенные стойки размером 5х17,5 см.
Монтаж начинается с угла постройки. Первый элемент стены устанавливается на обвязочный брус, его торец выравнивается заподлицо с перекрытием. Фиксация строительной панели к обвязке выполняется с помощью саморезов длиной 4 см. Шаг крепления – 15 см.
В наружный вертикальный торец вкладывается одинарная стойка 5х15 см, фиксируется через ОСБ облицовку саморезами длиной 4 см.
По внутреннему краю строительной плиты напротив торца перпендикулярной угловой стены монтируется вертикальная сдвоенная стойка, фиксация которой выполняется саморезами 0,8х24 см с шагом 40 см.
Сборка угловой части здания завершается установкой перпендикулярной плиты, которая фиксируется по угловому шипу с помощью саморезов по дереву на 4 см. Чтобы посадить данный элемент конструкции максимально плотно, рекомендуется аккуратно его подбивать кувалдой с торца, используя дополнительную прокладку из бруса или толстой доски.
Дальнейший монтаж конструкции из СИП панелей предусматривает аналогичные действия. Плиты поочередно устанавливаются через шип-стойку до полного возведения стен жилого дома.
Чтобы стойка выходила в строительную панель на необходимую глубину, в изоляционном материале делается паз, от равномерности выборки которого будет зависеть прочность фиксации стеновых компонентов, в т.ч. тепловая эффективность стыка.
Поэтому для качественного изготовления паза рекомендуется арендовать или купить специальный строительный инструмент – термонож или болгарку с фрезерной насадкой.
Бескаркасная технология монтажа СИП панелей
Бескаркасный метод соединения предполагает применение шпонок из ОСБ или специальных термовставок «сплайнов». Эти детали являются узким элементом СИП панели, который собственными габаритами идеально вписывается в паз, обустроенный на торце полноразмерной строительной панели.
Техника сборки конструкции бескаркасным способом предоставляет возможность существенно уменьшить теплопотери, присущие деревянному брусу, из которого изготавливают каркас здания. Как известно, теплопроводность древесины намного выше, чем у пенополистирола.
Бескаркасная технология идеально подходит для сборки одноэтажных домов из СИП панелей. Но, независимо от используемого способа установки и фиксации строительных плит, рекомендуется все соединяемые поверхности предварительно обрабатывать специальной строительной пеной. Ее состав позволяет получать абсолютно герметичные стыки, повышать общий уровень надежности всей конструкции.
После окончания монтажа стен первого этажа открытые (верхние) торцы стройматериала обязательно обрабатываются монтажной пеной, в паз пенополистирола вкладывается обвязочный брус. Его фиксация осуществляется по всему периметру через ОСБ плиты к каркасным стойкам саморезами.
Перекрытия между этажами и чердаком обустраиваются аналогично цокольному перекрытию. Монтаж панельных стен 2-3 этажа или мансардного помещения осуществляется также, как и первого этажа коттеджа.
Фундамент для дома из СИП панелей
Самое большое достоинство материала — его небольшой вес. Однако легкость панелей не означает, что для строения не нужен надежный фундамент. Да, в некоторых случаях можно сэкономить на его обустройстве. Для зданий, возводимых по канадской технологии, подойдут следующие виды оснований:
- ленточный (мелкозаглубленный) фундамент;
- монолитный (железобетонный);
- свайно-винтовой.
Последний вид считают оптимальным, так как сваи дают возможность создать хорошие условия для СИП панелей. Для материала крайне опасна повышенная влажность, но обустройство вентилируемого подпола в какой-то мере решает задачу защиты от воды. Это основание долговечно и практично, потому что есть возможность с минимальными усилиями пристроить к дому дополнительную жилплощадь.
Мелкозаглубленный ленточный фундамент — самый популярный вид в частном строительстве. Подходит он и для почти невесомых каркасных зданий. Если сравнивать его с предыдущим вариантом, то недостаток один — длительный срок, необходимый бетону для набора прочности. Очень надежная гидроизоляция фундамента обязательна.
Монолитная конструкция — лучшее сооружение для любого грунта, так как это «основательное основание» будет сооружением на века. Однако есть у него большой недостаток — высокая стоимость. По этой причине железобетонные плиты не самый распространенный вид у владельцев, которые решаются на самостоятельное строительство.
Сэндвич-панели для гаража — свойства, преимущества и недостатки
Сэндвич-панели являются популярным строительным материалом, который имеет как положительные, так и отрицательные качества.
Таблица: плюсы и минусы сэндвич-панелей
| Плюсы | Минусы |
|
|
Несмотря на множество положительных качеств, такое сооружение ещё и красиво выглядит
Технические характеристики сэндвич-панелей
Сэндвич-панель представляет собой многослойную плиту, в которой между внешними защитными слоями установлен утеплитель. В качестве утеплителя используется минеральная вата, а также пенополистирольные или пенополиуретановые плиты. Внешние слои сэндвич-панелей изготавливают из гладких и профилированных металлических листов, а внутренние — из устойчивых к химическому воздействию пластиковых сплавов.
В продажу поступают сэндвич-панели длиной от 2 до 12 м при ширине 1 м. Заводская ширина этого строительного материала может быть как больше, так и меньше 1 м.
Конструкция сэндвич-панелей предусматривает замковую часть по краям. Она позволяет надёжно соединять соседние элементы в одной плоскости. Такое соединение обладает хорошими термоизоляционными свойствами, поэтому стены гаража не понадобится дополнительного утеплять.
По назначению сэндвич-панели делятся на:
Стеновые.
Кровельные.
Состав панелей
Преимущества сип домов обеспечиваются благодаря составу этого материала. Он состоит из следующих элементов:
- Основой такого изделия является ОСП-плита. Эти плиты производятся на основе длинных и узких щепок, уложенных многослойно и утрамбованных так, чтобы со всех сторон листа они ложились перпендикулярно друг другу. Подобная технология производства увеличивает гибкость изделия при нагрузках в разных плоскостях, такие свойства отсутствуют у обычной древесины. Зачастую для сип панелей используются щепки на основе сосны или осины. Эти плиты на 97% состоят из древесины, остальное приходится на связующие компоненты. Конструкции обрабатываются специальным водоотталкивающим раствором, что позволяет обеспечить защиту от влаги, гниения и механического воздействия.
- Также используется пенополистирол, который отличается низкой теплопроводностью при легком весе. Во время изготовления в полистиролловую массу добавляется газ. В зависимости от свойств изделия, вещество может сильно отличаться, так, для пожароустойчивых конструкций применяют углекислый газ. Лист такого изделия толщиной всего 11 см способен обеспечить уровень теплоизоляции, сопоставимый со стеной, состоящий из силикатного кирпича толщиной в 2 м.
Зная, что такое сип панели, каковы их плюсы и минусы, нетрудно разобраться, почему данный материал так часто используется для возведения построек.
Строительство
Я решил написать передставителям этой фирмы. В письме описал свое видение дома и параметры. Честно, я тогда не верил, что за такие деньги можно построить что-то добротное.
Но мне ответили, и я увидел, что вписываюсь в бюджет.

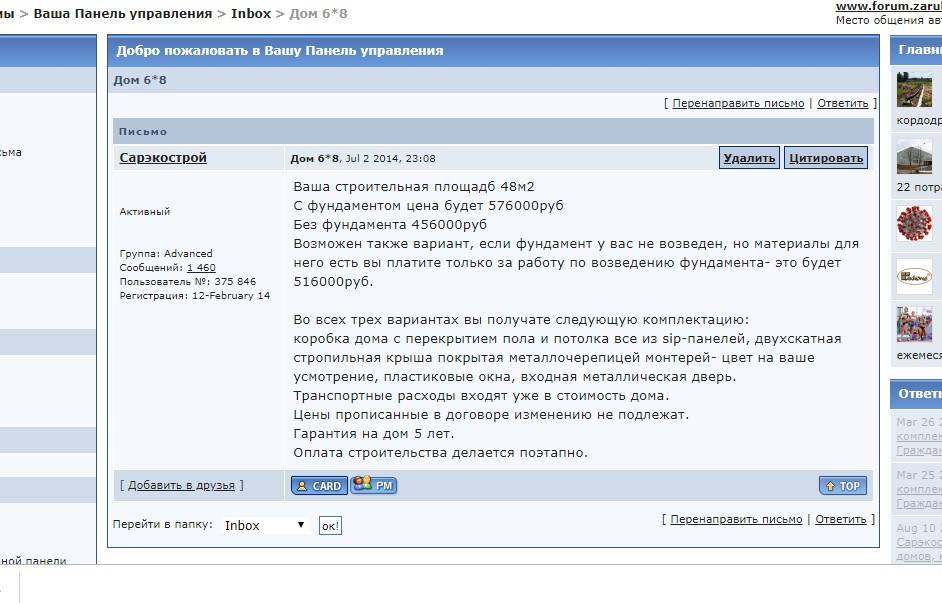

Вот их ответ:
В итоге мы согласились на то что они построят коробку, сделают кровлю, установят окна и двери. И все это стоило 456 000 рублей. Фундамент и сети мы решили сделать сами. Дом пердпологался одноэтажный 6х8 м., ориентировочной площадью 48 м2.
На самом деле это было очень дешево. Так как мы были всего лишь третьими клиентами для этой фирмы в нашем регионе нам сделали хорошую скидку. Позже я видел как точно такой же дом они строили уже на 100 тыс.р. дороже.
Мы заключили договор и моя теща внесла 50% денег от общей суммы. Домокомплект должен был приехать через 14 дней.
Фундамент
Мне предстояло очень быстро залить фундамент. Я взял на работе полный отпуск в 36 дней и приступил к строительству.
Было решено сделать свайно-ростверковый фундамент. Я заказал все материалы: гравмассу, цемент, песок, арматуру, доски для опалубки и т.д.
Сперва разбил оси. Одному было очень не удобно разбивать, но все же возможно.
Следующим шагом пробурили 16 скважин глубиной 2 м и диаметром 300 мм. С друзьями заармировали и залили их за один день. Еще 2 дня ушло на армирование ростверка, установку опалубки и заливку бетона. То есть через 3 дня работы фундамент был готов. Оставалось протянуть наружные сети водоснабжения и канализации.
На фундамент мы потратили 35 тыс. рублей. Как вы могли заметить фирма за фундамент просила 120 тысяч. Неплохая такая экономия.
Инженерные сети
Тут было сложнее. Воду нужно было тянуть 80 м. Канализация — яма из покрышек на участке. Нужно было всего лишь выкопать скважину глубиной 2 м и найти покрышки штук 10.
Сперва я решил нанять местных работяг, чтобы они прокопали мне траншею для водопровода. Но после 5 метров стало понятно, что копать они будут целую вечность. Наняли экскаватор, который выкопал все за 1 день.
Но была одна проблема — нужно было пересечь грунтовую дорогу по середине которой проходил кабель «Ростелекома». Порвать данный кабель — значит попасть на штрафы и потерю времени.
Решил съездить в местный отдел «Ростелекома». На мое удивление они сработали очень быстро и со мной на место сразу же выехал их представитель. Он при помощи специального прибора указал мне место прохода кабеля и сказал не приближаться к нему на расстояние ближе чем 50 см.
В этом месте я сделал прокол на глубине 1.8 м. То есть экскаватор прокопал с двух сторон до кабеля. Участок шириной в 1 метр я проколол обычной трубой.
Самое интересное это было подключение трубопровода к действующей сети. Водонапорная башня и все сети были еще с советских времен. Задвижка, кторая перекрывала подачу воды с башни на разводящие сети не работала, то есть она не закрывалась вообще.
Мне пришлось подключать свой водопровод в действующую сеть, которая была под давлением. Скажу вам, занятие это не из приятных. Я целый час мучался в колодце по колено в холодной воде, но все же дело было сделано.
На сети мы потратили 15 тысяч рублей.
Погреб
До приезда строителей у нас оставалось пару дней. Но тут нам в голову пришло что нужно сделать небольшой погреб под домом. А прокопать его нужно сейчас, пока еще есть возможность.
Копал я целый день. Еще день потратил чтобы выложить стены из старых кирпичей, благо их было много.
До приезда строителей все было готово.
Возведение дома
Панели привезли из завода в 600 км от места строительства. Они благополучно доехали на 14 метровой фуре. Но в 100 метрах от участка фура не смогла проехать под трубой газопровода, задевала.
Пришлось срочно искать грузовую машину на перевозку панелей до участка. К счастью панели были легкие и через пару часов все панели и пиломатериалы были перевезены и разгружены.
На следующий день приехала бригада из трех человек. Дом они собрали за рекордные 3 дня. Все мы были в легком шоке от этого. Я еще не видел чтобы кто-то дом поднимал за такой маленький промежуток времени.
Через неделю был привезен металл для кровли. А через 2 недели окна с дверью.
В общей сложности на работы по монтажу кробки, кровли, окон и дверей было потрачено 5 дней.
Как я и говорил выше стоило это 456 000 рублей.
Отделка
Наружный фасад было решено оставить пока без отделки так как бюджет был органичен.
Внутри стены были обшиты в 1 слой гипсокартоном. Из того же материалы были возведены все перегородки. Провели электрику и разводку сетей водоснабжения и канализации.
На стены поклеили обои, полы пока просто покрасили. Потолки вообще не трогали.
Также была установлена вся сантехника: раковина на кухне, умывальник и ванна в санузле, бойлер для горячей воды. Откосы также не отделывали.
Классификация домов из СИП-панелей
Строительство домов из SIP-панелей может выполняться по различным технологиям:
каркасно-панельной. Панели крепятся к деревянному или металлическому каркасу;
Любой элемент при необходимости можно заменить на новый
бескаркасной. Соединение элементов осуществляется с помощью специальных термошпонок, представляющих собой полосы, изготовленные из СИП-панелей меньшего размера.
Произвести замену установленных элементов невозможно
На территории России наиболее популярна каркасная технология. Наличие каркаса повышает прочностные характеристики строения, хотя сэндвич-панели изначально обладают достаточными прочностными характеристиками для одно- или двухэтажного строения.
Дом из сэндвич-панелей своими руками
Без помощи строительной организации в данном вопросе все равно не обойтись. Изготовление сэндвич-панелей самостоятельно сводит на нет всю экономию и низкую стоимость такого дома, так как дело это нелегкое и трудоемкое.
Обратившись в проектное бюро или строительную компанию, необходимо разработать проект для Вашего дома. Затем на основании этого проекта изготавливаются SIP- панели, требуемого размера и параметров. Покупать строго стандартные панели и затем подгонять их под проект тоже можно, но трудоемко и долго. Когда заказ на изготовление панелей выполнен, их доставляют на стройплощадку грузовым автомобилем и начинают сборку дома.
Что представляется собой дом из СИП
Мы разберем основные преимущества, которые имеют дома из СИП, а затем затронем и недостатки. Оговорюсь сразу — анализ строится на качественных вариантах конструкций, дешевые подделки под СИП мы в расчет не берем, так как они не соответствуют даже минимальным требованиям безопасности и долговечности.
После отделки вы не отличите такой дом от других вариантов
Преимущества
Достоинств у рассматриваемого нами типа строений много:
Иллюстрация
Описание
Высокие показатели надежности. На фото показана структура СИП-панели, она состоит из двух плит ОСП снаружи и изнутри и наполнителя из пенополистирола. Он обеспечивает отличные показатели теплоизоляции и заполняет внутреннюю полость полностью. В итоге получаются очень прочные и при этом достаточно легкие элементы, из которых можно строить и дачные домики, и дома для постоянного проживания.
Высокие теплоизоляционные характеристики. Чтобы не давать вам много скучных цифр, на фото показано сравнение толщины разных материалов при одинаковом показателе теплопроводности.
Как видите, всего 160 мм СИП-панели сопоставимы с более чем полуметром древесины.
Такие дома в полтора раза теплее, чем каркасные сооружения, утепленные минватой, это также следует учитывать.
Высокая скорость строительства. Домокомплект изготавливается на заводе и привозится на объект маркированным. Вам остается только собрать все элементы по принципу конструктора.
Как показывается практика, на возведение строения уходит от одной до четырех недель. Это намного быстрее, чем любая классическая технология, будь то брус, блоки или кирпич.
Чаще всего делается так: пока изготавливается домокомплект, вы делаете фундамент и подводите коммуникации, чтобы сэкономить время в дальнейшем.
Возможность реализовать проект любой степени сложности
Это очень важное преимущество, ведь вы можете воплотить в жизнь практически любую задумку. Производитель предоставит вам готовые проекты, а если вы не найдете ничего подходящего, то специально для вас разработают индивидуальное решение, учитывающее все ваши пожелания и предпочтения.
Простота сооружения
Строительство можно производить и своими руками. Панели весят немного, и с 1-2 помощниками собрать одноэтажный дом не составит труда.
Этот фактор позволяет сэкономить большие средства на строительной технике. Да и фундамент под такой дом сделать намного проще, ведь на него будет оказываться небольшая нагрузка в сравнении с другими вариантами.
Простота отделки. Если рассматривать строение изнутри, то на идеально ровную поверхность можно сразу крепить гипсокартон или клеить керамическую плитку. Никакая предварительная подготовка не требуется, максимум, что придется сделать – нанести грунт.
Наружная отделка домов из СИП-панелей может производиться разными способами: от оштукатуривания и шпаклевки до обшивки сайдингом или любым другим материалом.
Разумная стоимость. Цена домокомплекта площадью примерно 100 квадратных метров составляет от 700 тысяч до полутора миллионов в зависимости от сложности конструкции и толщины панелей.
Что касается дачных домиков, то они обойдутся еще дешевле, вариант на 30 квадратов стоит 300-400 тысяч рублей.
Недостатки домов из СИП
Есть у этого варианта и минусы, их тоже нужно разобрать:
- Горючесть. Хотя плиту ОСП и пенополистирол нельзя отнести к легковоспламеняющимся материалам, при высокой температуре они могут загореться. Но этот минус присущ всем вариантам из дерева, будь то СИП, каркасник, бревно или брус. При соблюдении элементарных правил пожарной безопасности можно не волноваться;
- Требовательность к сборке. Если при монтаже элементы были соединены некачественно, то через щели в дом будет проникать холод, а со временем из-за влаги в стыках может начать образовываться грибок. Именно поэтому рекомендуется покупать готовые плиты, а не резать их на месте, и все щели при их наличии сразу же заполнять монтажной пеной. Хорошая наружная отделка создаст дополнительный барьер для влаги и холода, поэтому она также должна быть надежной;
Чем точнее подгоняются панели друг к другу — тем надежнее получается дом
- Невысокие показатели звукоизоляции. При всех своих плюсах СИП-панели хорошо проводят звук, поэтому если вы строите дом недалеко от источников шума, то лучше дополнительно звукоизолировать его. Если дом двухэтажный, то перекрытие второго этажа тоже лучше дополнительно изолировать;
- Необходимость устройства системы вентиляции. В таких строениях вентиляция обязательна, так как стены не пропускают воздух. Заранее предусмотрите все коммуникации, чтобы потом не пришлось портить готовые перекрытия.
В доме из СИП следует заранее продумать систему вентиляции
Из чего состоит СИП-панель
Пенополиуретан – одна из разновидностей пластмассы, имеет ячеистую пенистую структуру. В его составе от 85 до 90% составляет газообразное вещество. Газом заполнены многочисленные крохотные ячейки, изолированные друг от друга. Все остальное – тонкие стенки этих ячеек.
Толщина стройматериалов при одинаковой теплопроводностиИсточник stroyday.ru
Ориентированно-стружечная плита (ОСП) представляет собой многослойный лист, состоящий из древесной стружки, склеенной различными смолами. В 2013 году в Карелии на ДОК «Калевала» впервые началось производство ОСП в России.
Плита ОСП это прочный и экологически безопасный материалИсточник depositphotos.com
Дома по технологии СИП – это экономичное и в то же время экологичное строительство, ярко демонстрирующее, насколько успешной при грамотной реализации может быть инновационная строительная технология.
Видео описание
Рассмотрим сколько стоит каждый из этапов строительства и дом из SIP панелей под ключ в следующем видео:
На СИП сегодня приходится около 30% всех построенных объектов среди деревянных домов в России. Ежегодно возводится около 5,5 млн м2 площадей строений и сооружений из СИП-панелей. Такие данные привел президент Ассоциации домостроительной технологии СИП в России Сергей Цыгаменко. По его словам, высокие цены на обычное жилье в кирпиче, непомерные тарифы на отопление и эксплуатацию домов, построенных по традиционным технологиям, длительные сроки строительства – все это привело к тому, что у российского рынка домостроения возникла потребность осваивать новые технологии.
Дома из СИП-панелей это одно, двух или трехэтажные здания с современной планировкойИсточник kager-haus.com
Уникальность и инновационность материала
- Прежде всего СИП-панели отличаются своей прочностью. Не излишней, как в случае камня, но более чем достаточной. Одна отдельно взятая сэндвич-панель (размерами 2,80 х 1,25 х 0,174) без какого-либо дополнительного усиления в виде соединительного бруса выдерживает вертикальную нагрузку до 28,5 тонны. Если сделать крышу СИП дома плоской, то на ней даже можно устраивать вечеринки.
- СИП – это надежность. Дома, построенные по этой технологии на этапе ее только лишь зарождения, простояли уже более 70 лет.
- СИП – это энергоэффективность. Стены и перекрытия на 80–90% состоят из утеплителя. А ее характеристики таковы, что не только превосходят по теплотехнике большую часть стен, возводимых по другим технологиям, но и позволяют реально экономить в дальнейшем на отоплении дома. Эти дома, по меткому выражению участников рынка, самые настоящие термосы – надежно хранят тепло в доме.
- СИП – это свобода в архитектуре и применении отделочных материалов. Причем конструктивные особенности панелей позволяют производить большую часть отделочных работ с меньшими трудо- и матзатратами, чем в случае с другими технологиями строительства.
Дома из СИП панелей не ограничивают фантазию архитекторов и дизайнеров: второй свет, терраса, сложная крыша – эта технология позволяет реализовывать любые замыслыИсточник ekhouse.ru
СИП – это доступность. Цена самих материалов может быть сравнима с тем же брусом. Но во всем остальном – начиная от комплектующих, строительно-монтажных и отделочных работ и заканчивая дальнейшей эксплуатацией дома – технология СИП побеждает в схватке с практически любой другой.
Видео описание
В данном выпуске мы подробно разберем частые ошибки при строительстве дома из сип панели. Сип дом – это тот же самый каркасный дом, но внутри с деревянным скелетом, внутри которого проложены панели. Из чего должен быть сам каркас дома? Как узнать влажность материала? Обо всем этом: в следующем ролике?
Как узнать больше
Один из домов, построенных по СИП технологии, на нашей выставке, это проект «Торонто» – двухэтажный дом, который можно возвести в кратчайшие сроки благодаря уникальным модульным технологиям.
Проект «Торонто» – двухэтажный дом из СИП-панелей, с наружной отделкой «под кирпич» Источник ekhouse.ru
Небольшой вес
Дом, созданный из легких материалов, не требует дорогого фундамента, который будет долго застывать. Малый вес можно считать одновременно преимуществом и недостатком таких конструкций. Он не создает большой нагрузки на грунт. Однако россияне, которые привыкли доверять только массивным и основательным конструкциям, опасаются, что такие дома может снести сильным ветром.
Опасения такого рода беспочвенны — каркасные дома с успехом строят даже там, где есть опасность торнадо. Нагрузка на каркас просчитывается заранее. От нагрузки зависит толщина каждого элемента каркаса и стоимость проекта.
