Как сделать строительные леса

Как собрать деревянные леса

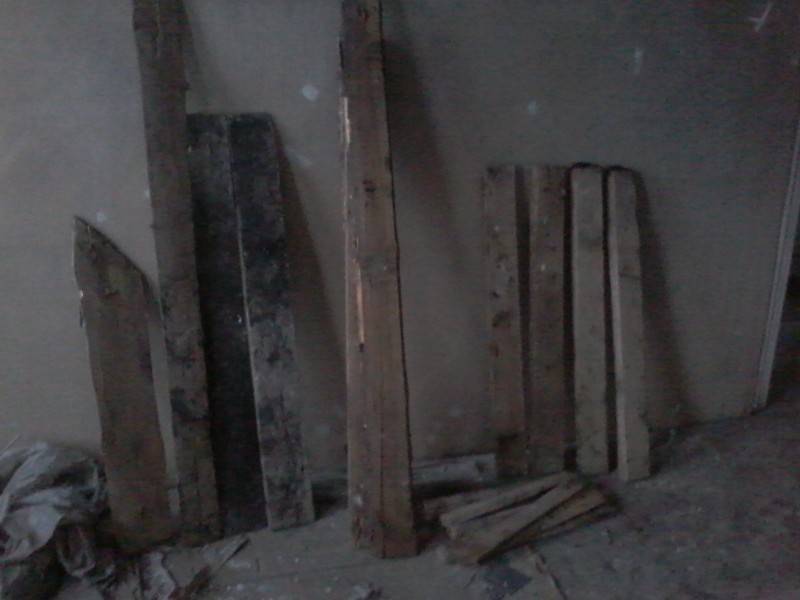

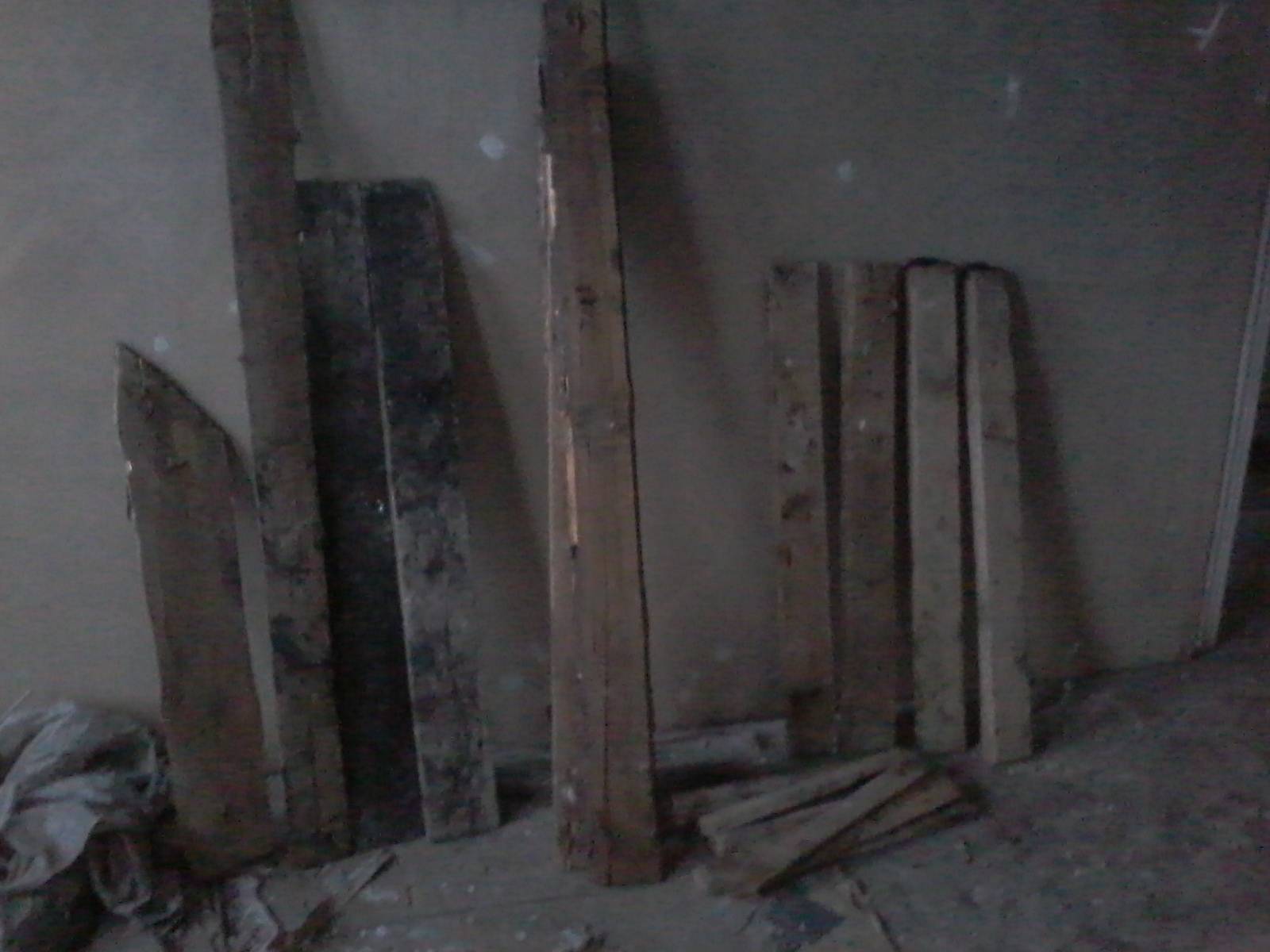

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

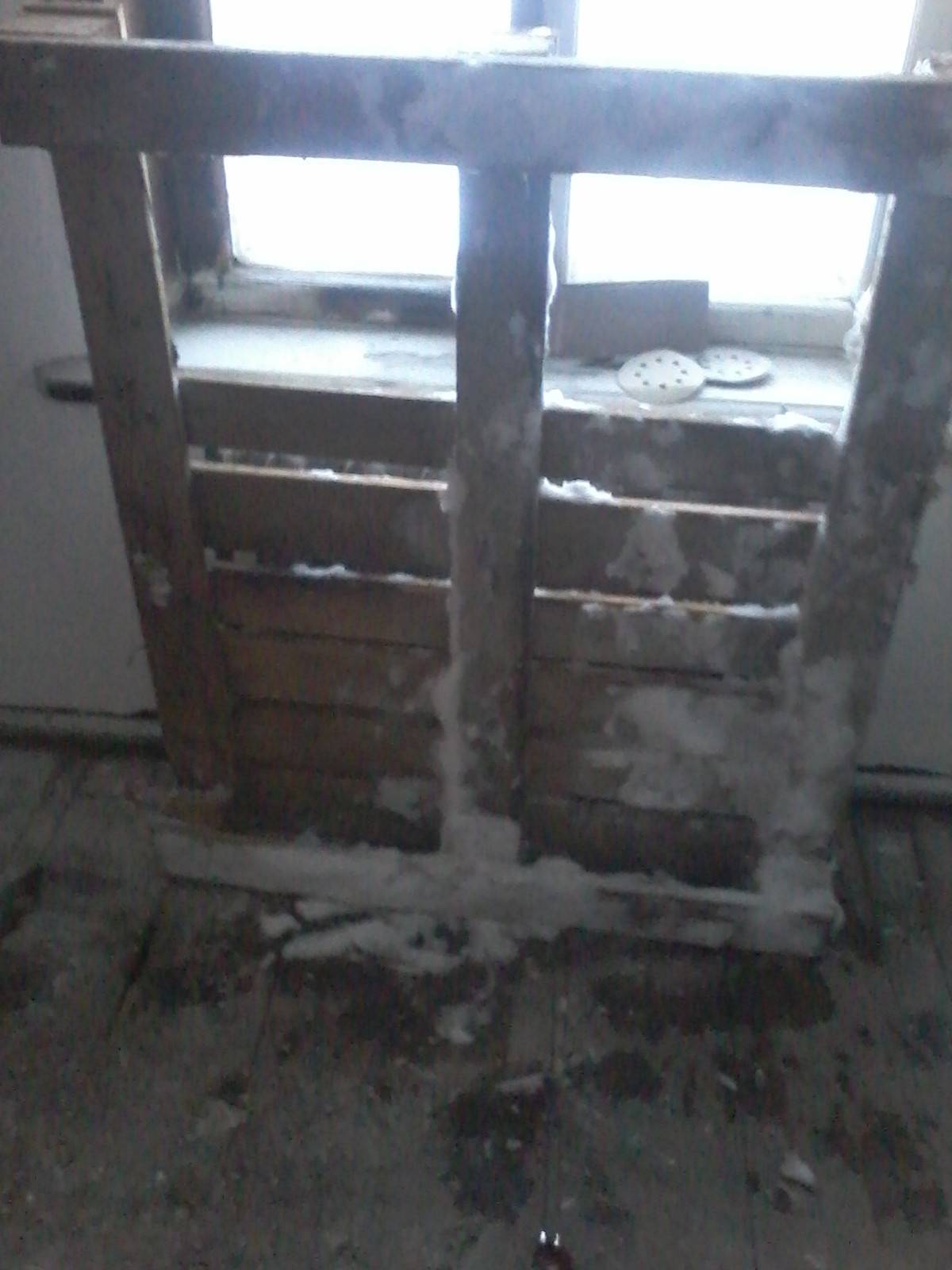

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

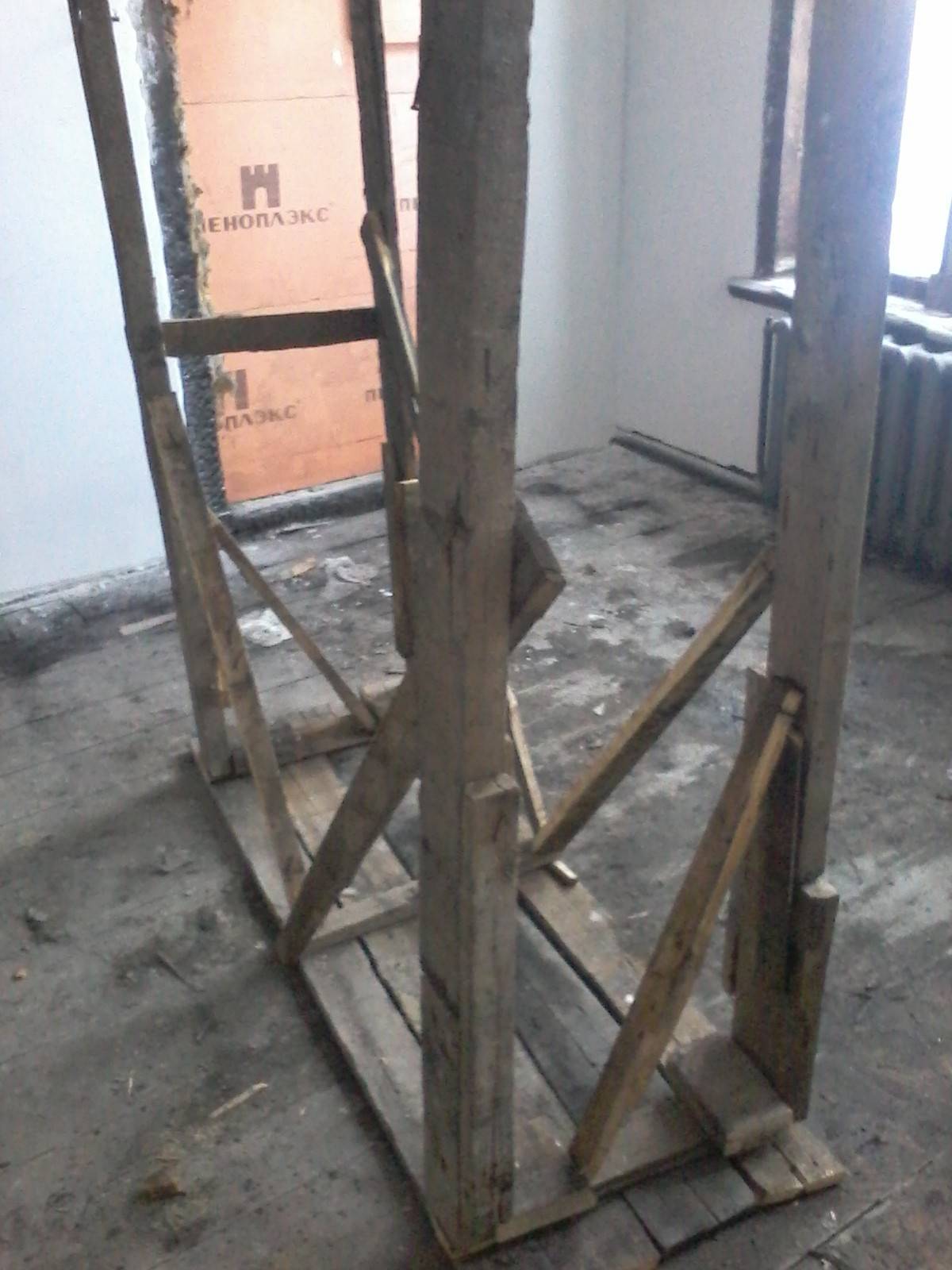

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

Подготовка дополнительных стоек

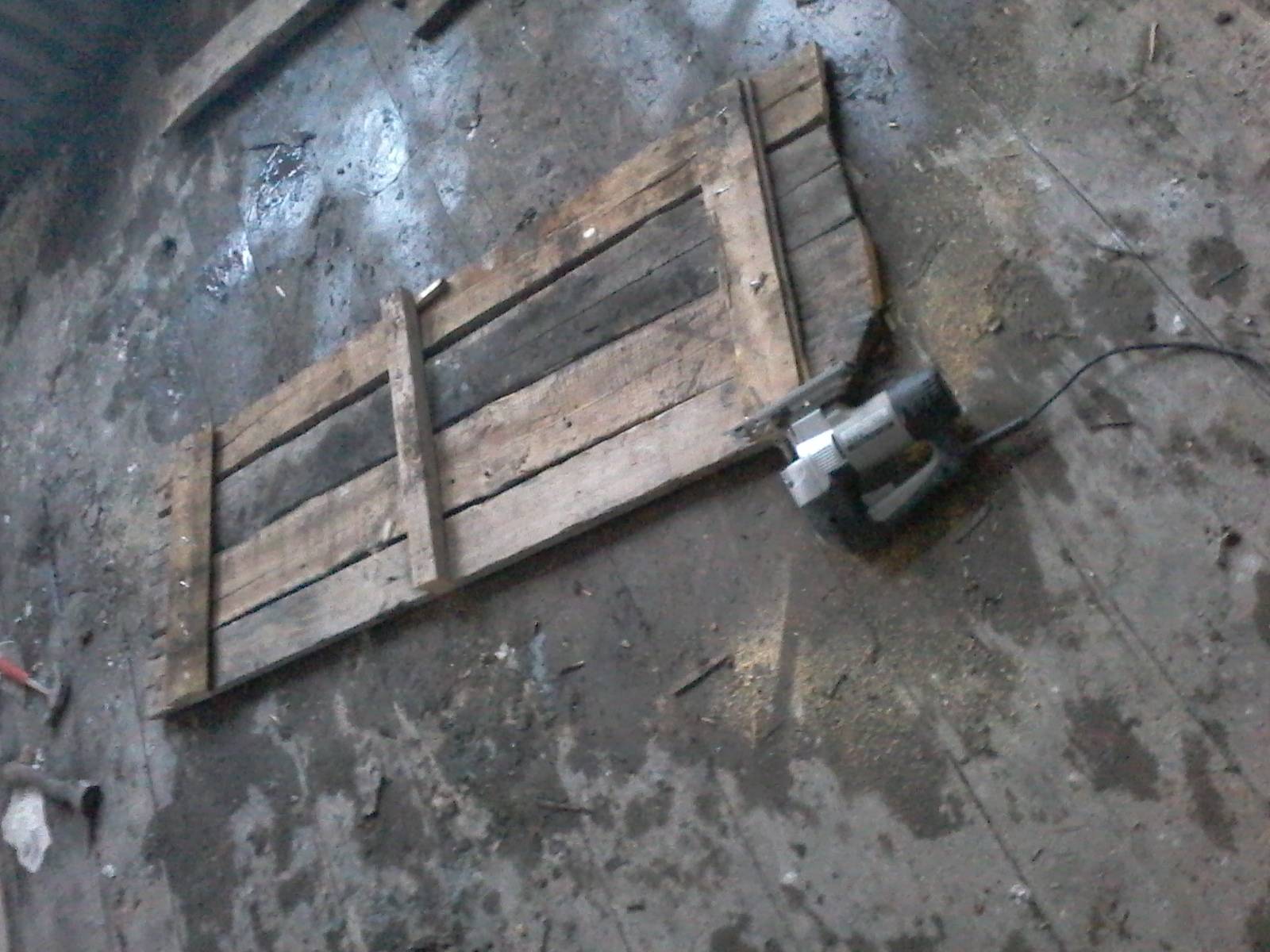

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Правила сооружения каркаса

До начала сборки строительных лесов, следует тщательно утрамбовать землю на участке, где они размещаются. При проведении работ в дождливое время, желательно сделать водоотвод. Так почва под подмостками не размоется, и конструкция останется изначально крепкой и надежной. Для стабильности сооружения под опорные стойки подкладывают доски.

Деревянные каркасы рассчитаны на небольшой вес

Самодельные леса из профильной трубы собираются в такой последовательности.

Нарежьте заготовки труб – для диагональных распорок длиной 2 метра, а для горизонтальных – 1 метр.Обратите внимание! Двухметровые распорки надрезаются на 7-8 см с каждого конца и расплющиваются. В будущем это упростит соединение деталей с профилем.
Соедините между собой две вертикальные стойки распорками

Проследите, чтобы они находились в горизонтальном положении.
Соедините горизонтальные участки лесов стяжками (расстояние между ними должно быть 30 см). Впоследствии вы уложите на них доски.
Закрепите соединительные элементы.
Просверлите на опорах и стойках отверстия под болты.
Окончательно соберите конструкцию из профильной трубы (доски зафиксируйте саморезами).
Почистите леса и покройте их краской.

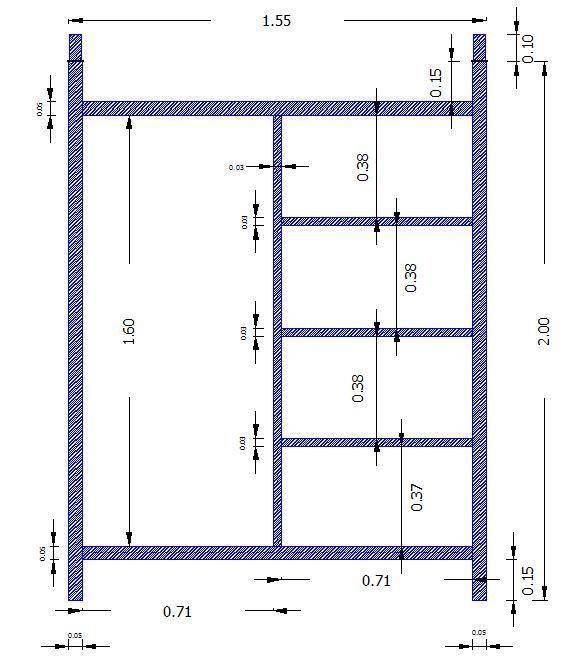

Сверьтесь с чертежами, по которым делались строительные леса из труб своими руками.

На заметку! Временные сооружения из нескольких секций соединяются переходниками. Для этого отрезают 8-10 см трубы сечением 3х3 см, продевают в него отрезок профиля сечением 2,5х2,5 см. Детали соединяют сваркой.

Виды строительных лесов

Известно несколько видов лесов для строительных работ. Все они должны соответствовать некоторым важным требованиям. Быть прочными, безопасными и хорошо устойчивыми.

Рамные

Это рамы, расположенные вертикально, реже горизонтально, Соединенные диагональными фрагментами. Это самый популярный вариант: стоят недорого, собираются с помощью механизмов- флажков быстро и просто. В комплекте есть встроенные лестницы и башмаки.

Хомутовые

Их сборка достаточно сложная и производится с помощью поворотных хомутов. Не смотря на сложность сборки, этот вид очень востребован:

возможность вывести леса высотой до 80 м,
выдерживают большую нагрузку,
подходят для габаритных работ и при работе со сложными фасадами.

Клиновые

Их также называют «леса Вишнева». Чаще применяются для монтажа концертных площадок, при строительстве самолетов и судов.

Их главные отличительные черты: горизонтальные рамы, отсутствие диагональных связей, высокая надежность и прочность.

Штыревые

Используются редко, т. к. достаточно дорого установить подобную конструкцию. Грунт под ними находится под давлением и повреждается.

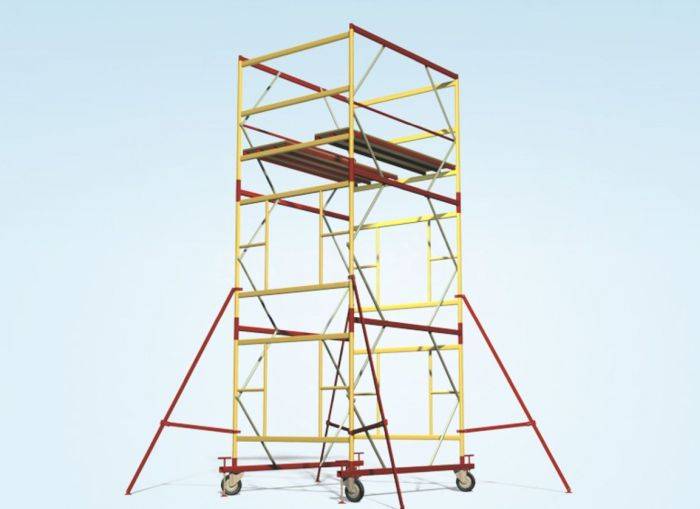

Вышка

Конструкция из рам на колесах идеально подойдет для «быстрого» выполнения работы. Ее высота может достигать 21 метр. Помимо рам в комплекте есть распорки, лестницы и настил.

Подвесные

Еще существуют так называемые «люльки» или подвесные леса. С их помощью в основном моют панорамные окна в многоэтажках или проводят утепление швов.

О выборе крепежа

Что касается крепежа, то здесь обычно сталкиваются с дилеммой – гвозди или саморезы. Для строительства деревянных лесов оптимальным вариантом все же будет использование обычных (гладкотелых) гвоздей. Они изготовлены из «мягкой» низкоуглеродистой стали, за счет чего лучше переносят статические и переменные нагрузки, которые особенно часто возникают на строительных лесах. Если проще, они могут погнуться, но не сломаться.

Саморезы – удобнее. Как минимум с точки зрения практичности. Они значительно ускоряют сборку конструкции, с ними проще точно позиционировать фиксируемые детали, при этом они обеспечивают такой же быстрый и простой демонтаж конструкции (с минимальным повреждением пиломатериала). Но учитывая тот факт, что саморезы изготавливают из закаленной стали, а их рабочее тело имеет относительно небольшой диаметр, такой крепеж хуже переносит ударные или переменные нагрузки и часто ломается.

При изготовлении самодельных лесов в качестве компромиссного варианта можно использовать оба типа крепежа: нагруженные узлы скреплять гвоздями, а менее ответственные – саморезами. Длину гвоздей для нагруженных элементов лесов подбирают таким образом, чтобы в забитом состоянии их концы выступали на 2-3 см. После этого их загибают поперек волокон и притапливают в древесину.

Ваши вопросы по вышкам для блоба

Где купить вышку Тура?

Такая вышка наверняка продается в вашем городе, в любой строительной фирме. Если у вас возникли с этим сложности — напишите нам.

Поставляете ли вы вышки для Блоба? Устанавливаете ли сами?

За отдельную плату мы можем изготовить и установить для вас вышку для Блоба.

Основным видами охот на вепря в русской традиции являлись псовая охота, охота загоном, с подхода или из засидки на жировке. Псовая охота является наиболее дорогой в плане подготовки и содержания собак, охота загоном требует правильной организации и больших человеческих ресурсов. Эти виды охот всё более переходят в разряд элитных охот. Наиболее доступный вид охоты на кабана – на жировке. Этот вид охоты также требует специальной подготовки, знания всей специфики поведения животных, местных условий, а также, оборудования подкормочных площадок и укрытия для стрелка. Самая распространённая охота на вепря – охота с вышки.

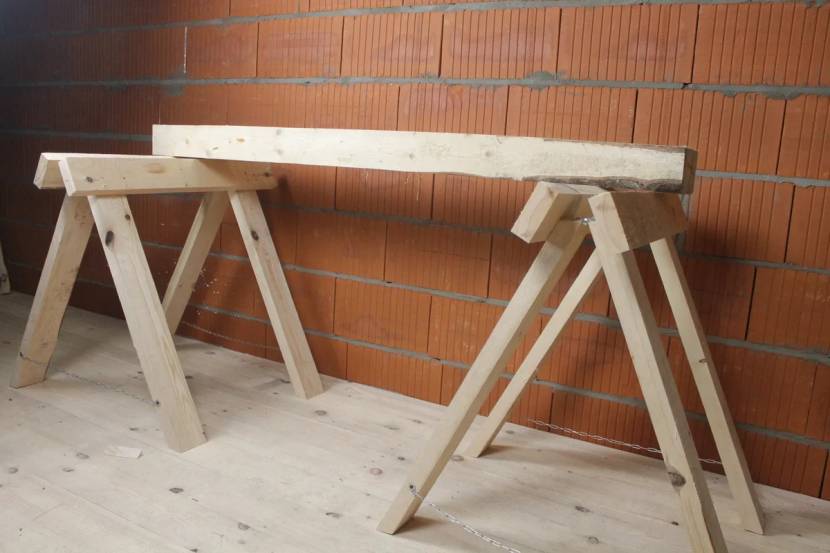

Верхняя площадка ко́злов

К ней всего несколько требований – она должна быть максимально ровной, устойчивой и выдерживать вес стоящего на ней человека. Кроме того, нужно учитывать массу инструментов, вёдер с краской штукатуркой и т.п. Оптимальная нагрузка будет составлять не менее 150 кг. Ширина площадки не должна быть шире, чем дверные проёмы, а высота – не превышает 1,5 м, иначе ко́злы неудобно будет разворачивать по периметру.

В среднем, на изготовление подмостков уходит около 13-14 метров обрезной доски. В результате таких затрат вы получите надёжную конструкцию, которая пригодится для любого ремонта или в качестве заменителя лестницы-стремянки.

Верхняя часть подмостков не должна быть слишком узкой или широкой Источник yandex.net

Варианты конструкций строительных лесов

Несмотря на большое разнообразие видов строительных лесов, их конструкции содержат одинаковые по назначению элементы:

Вертикальные стойки (воспринимают рабочую нагрузку и передают ее на грунт).Стяжки диагональные и горизонтальные (обеспечивают пространственную жесткость каркаса).Перемычки (короткие боковые элементы лесов, на которые укладывается настил).Настил (сбитые между собой доски, служащие рабочий площадкой для строителей).Упорные укосы (предохраняют леса от опрокидывания).Перила (защищают рабочих от падения).Лестницы (служат для подъема и спуска с рабочих площадок).

Приспособления для устройства деревянных лесов

Стальная поперечина — кронштейн

Этот элемент заметно упрощает монтаж, позволяя быстро изменять уровень настила. Такое приспособление должно соответствовать сечению доски.

Треугольный кронштейн

Такой кронштейн может быть деревянным или стальным. Позволяет крепить подмости непосредственно к стене. Для устройства настила на его основе достаточно нескольких досок для трапа. Но при этом для перестановки приходится его демонтировать. Монтаж чего-либо снизу вверх невозможен. Наиболее опасный вид высотных подмостей

При работе требуется особый навык и осторожность

Экспресс-подмости каменщика

Создаются из поддонов, на которых привезён кирпич . Для настила используют, как правило, стропильную доску. Не требует распиловки материала, при этом достаточно надёжны, если не делать пролётов более 1,5 м.

Подмости каменщика на видео

Какой бы вид подмостей или лесов вы не выбрали, помните, что ваша жизнь и здоровье — в ваших руках. Экономия одной доски или 10 минут времени на усиление могут обернуться неприятными, а подчас и тяжёлыми последствиями.

Во время строительства или обслуживания частного дома приходится выполнять работы на высоте. Не все работы можно выполнить при помощи стремянки или приставной лестницы. В таких случаях необходимо использовать строительные леса. Леса можно изготовить из различных материалов. Наиболее распространёнными являются металлические и деревянные леса. Металлические леса обладают большими преимуществами. Они отличаются своей устойчивостью, безопасностью и долговечностью. Но и стоимость данной конструкции довольно немалая. Да и трудности в сборке и большие габариты конструкции не самый приемлемый вариант. Альтернативой металлическим лесам являются деревянные, которые просты в сборке и стоимость их в разы меньше. Еще одним достоинством лесов из древа является то, что их может собрать практически каждый из подручных материалов, при этом используя только доступные приспособления. Деревянные леса можно переносить на любое расстояние самостоятельно и хранить их в разобранном виде на протяжении длительного времени. Благодаря множеству достоинств, многие выбирают именно деревянные леса для строительных и монтажных работ. Изготовить деревянные леса не составит труда. Достаточно подобрать качественную и прочную древесину нужного размера. Так как конструкция лесов временная, то изготовить её можно из дерева и досок, которые являются «не кондицией».

Подмостки приставного типа

Конструкция получила свое название из-за того, что их просто прислоняют к стене, а не крепят. Удерживаются они за счет упора. Чем больше нагрузить эти строительные леса, тем прочнее они будут стоять. Есть два вида конструкции, которые выполнены по форме буквы «Г», но они развернуты в разные стороны.

На первом рисунке надежная и простая конструкция подмостей. Их единственным недостатком является то, что их нельзя регулировать по высоте. Будет удобно подшить свес кровли, почистить или установит водосток, в общем все работы, которые не имеют большой разброс высоты. Некоторые даже смогли приспособить такие подмостки для строительства дома из бруса. По ребрам упоров будет удобно поднимать или закатывать бревна. Они достаточно надежные, так как могут выдержать на себе бревно 11 метров и трех человек в придачу.

На втором рисунке изображены армянские строительные леса или подмостки-конверт. Эта конструкция тоже надежная и простая, хотя на первый взгляд и не скажешь. Но все же это проверено тысячами людей, которые использовали их при строительстве. Это привлекательно те, что требуется минимальное количество строительных материалов, и произвести сборку/разборку/транспортировку можно за несколько минут. Главное, это изготовление треугольников, а установка на нужной высоте не отнимет много времени – поднять треугольники, подпереть балкой, которую после требуется зафиксировать в земле.

На то, чтобы изготовить треугольники, используют доску с толщиной в 4-5 см и шириной 10-15 см. Вертикальная часть может быть длинной, чтобы было удобно поднимать за нее подмостки на требуемую высоту. Перекладина сверху должна быть в длину от 0.8 до 1 метра, и на нее будут уложены доски настила. Они тоже будут в толщину 5 см, а в ширину – чем больше, тем лучше, желательно 15 см.

Упоры должны быть сделаны из бруса или доски с толщиной не меньше 5 см, трубы не меньше 7,6 см в диаметре или сечения (для профилированных труб не менее 5*4 см). Во время установки упора его следует ставить точно в угол, забить в землю, дополнительно зафиксировать и вбить клинья. Для исключения риска бокового сдвига, установленные упоры следует зафиксировать несколькими укосинами, которые соединят все в жесткую и крепкую конструкцию. Для укосин можно использовать необрезную доску, если она есть, главное, чтобы параметры ширины и толщины было не меньше минимального предела.

Если требуется дорастить упорные доски (чтобы были больше 6 метров в длину), следует сделать дополнительный упор. Он будет упираться в середину основания и тем самым снимать часть нагрузки. Теперь про настил строительных лесов своими руками. Его нужно делать из широкой доски с толщиной в 4-5 см. В таком случае требуется фиксировать их к треугольникам хотя бы на саморезы. Такая конструкция не предусматривает установку перил, и малейшие колебания под ногами будут вызывать дискомфорт, поэтому крайне желательно позаботиться о фиксации.

«За» и «против»

Какими должны быть самодельные леса

Во-первых, строительные леса — это не небольшие строительные подмости–козлы, а довольно громоздкая конструкция, которую надо будет где-то хранить после того, как исчезнет в ней необходимость.

Деревянные леса, конечно, можно потом разобрать, но работа это трудоемкая, да и доски, если они вам в ближайшее время не понадобятся, тоже надо где-то складывать. Не забывайте, что деревянные леса собираются с помощью гвоздей, а не саморезов, поэтому доски уже не будут полностью целыми. К тому же при выполнении работ на строительных лесах древесина нередко пачкается раствором или краской.

Во-вторых, строительные леса не заводского изготовления предназначены для работы максимум на уровне второго этажа (от земли). На большей высоте эксплуатация самодельных лесов становится опасной.

В-третьих, строительные леса требуются достаточно редко (только для ремонта фасада здания), поэтому сборка и разборка такой временной конструкции оказывается не выгодна в части затраченного на эту работу времени.

В-четвертых, нередко строительные леса приходится делать длинными (к примеру, не менее 6-ти метров для монтажа сайдинга). Соответственно, возрастает их вес, и переставить самодельные деревянные леса на другую сторону дома становится проблемой даже для трех-четырех человек.

Инструкция по изготовлению

Как сделать леса из профильной трубы? Работа выполняется в следующем порядке:

разработка чертежа;
подготовка материалов и инструментов;
сборка конструкции.

Что входит в чертеж

Начальный этап сооружения подмостков заключается в разработке чертежа и определении размеров конструкции, чертеж позволяет правильно определить количество необходимых для изготовления материалов.

Чертежи строительных лесов можно разработать самостоятельно или найти в интернете. На эскизе должны быть указаны:

ширина конструкции;
высота подмостков;
места расположения горизонтальных перекладин, лестницы, откосов и иных элементов конструкции;
габаритные размеры профильных труб, используемых для сборки.

Схема строительных лесов для изготовления

Подготовительный этап

Чтобы соорудить самодельные леса, потребуются:

профильная труба с сечением не менее 30 мм (30х30, 40х30 и так далее) для изготовления стоек;
профильная труба сечением не менее 25 мм (25х25, 25х30, 25х35 и так далее) для перемычек и иных функциональных элементов (лестница, держатели для настила и так далее);
профильная труба сечением 15 мм для распорок;

Трубы для изготовления строительных лесов

обрезная доска или металлический лист для настила.

Из инструментов потребуются:

болгарка для резки металлических труб в соответствии с размерами, указанными на чертеже;
сварочный аппарат. В большинстве случаев рамы подмостков соединяются при помощи сварки. Если нет опыта работы со сварочным аппаратом, то можно использовать иные виды соединений, например, при помощи уголков и болтов;
инструменты для разметки;
строительный уровень;
дрель для просверливания отверстий;
молоток;
саморезы или болты для крепления настила.

Сборка и установка

Как сделать леса самому? После подготовки необходимых материалов и инструментов требуется подготовить участок земли, на котором будет произведена установка конструкции.

Земля равняется в горизонт и тщательно утрамбовывается.

Схема установки подкладок

Далее работа выполняется в следующем порядке:

из труб, имеющих диаметр сечения 15 мм, изготавливают распорки. Для этого они нарезаются в соответствии с заданными размерами + 12 см (для крепления). С каждой стороны на длину 6 см делается надрез. Затем разрезанная область расплющивается;

из труб больших диаметров изготавливаются переходники, позволяющие увеличить высоту подмостков. Для сооружения переходников необходимо:

нарезать трубы с сечением 25 мм на отрезы длинной 30 см;
нарезать трубы, имеющие сечение 30 мм на отрезы длинной 8 см;
надеть отрезы труб с большим диаметром на середину труб с меньшим диаметров и для придания конструкции прочности приварить;

Изготовление переходников для увеличения высоты подмостков

сборка рамы. К стоякам, изготовленным из труб с самым большим сечением, привариваются горизонтальные распорки;

Рамы-основания для строительных лесов

подготовленные рамы устанавливаются на место и производится монтаж диагональных распорок. В большинстве случаев сборка производится при помощи болтов;

Установка и соединение рам с диагональными распорками

проверка уровня и выравнивание конструкции при необходимости;
монтаж настила.

Процесс самостоятельного изготовления строительных лесов без сварки представлен на видео.

Для продления срока службы изготовленные строительные подмостки рекомендуется покрасить. В случае использования дерева для сооружения настила проводится предварительная защитная пропитка древесины.

Источник

Полноценные строительные леса

Устройство традиционных деревянных лесов за долгие годы не претерпело изменений. Оно хорошо всем известно по кинофильмам советских лет и плакатам, на которых очаровательные девушки, стоя на лесах, жизнеутверждающе улыбались увлеченно работающим юношам.

Для изготовления своими руками таких лесов понадобится много пиломатериалов, достоинство конструкции заключается в том, что она выдерживает большую нагрузку, позволяет проводить работы любой степени сложности.

Прежде чем начинать собирать леса, следует заранее запастись досками толщиной 50 мм, брусками для поперечин длиной до 1 м. На первом этапе делают стойки из длинных брусков или досок, соединенных поперечинами. Леса будут особо устойчивыми в том случае, если стойки расположить под наклоном, а не строго вертикально.

В зависимости от будущей нагрузки на настил, толщины досок на нем стойки располагают на расстоянии от 1,5 до 2,5 м друг от друга и укрепляют их укосинами. Количество поперечин и укосин лишним не бывает, чем их больше, тем устойчивее получатся леса.

В последнюю очередь на бруски, расположенные по периметру стоек сверху, укладывают настил из досок, которые внимательно осматривают накануне. Настилают поверхность таким образом, чтобы не образовывались щели, зазоры в местах стыков, получалось полотно, подобное полу в деревянных избах. На таком настиле рабочие могут уверенно сосредоточиться на непосредственных обязанностях, не опасаясь провалиться. На большой высоте спокойнее работается при наличии перил, они должны быть сделаны из прочного материала без трещин, других дефектов.

Полноценные строительные козлы из пиломатериалов вполне можно сделать своими руками в короткие сроки при наличии навыков работы и минимального набора инструментов, желательно с электрической системой питания.

Советы и нюансы

Советы для строительства деревянных лесов:

Не делайте их высотой более шести метров — это общепринятое правило. Между стойками наибольшее допустимое расстояние — два с половиной метра.
Обязатаельно использовать отвес (уровень), чтобы проверить конструкцию на вертикальность.
Лучше делать настил шириной не более 100 см. Но здесь все зависит от количества строителей, которые будут находиться на лесах в одно и то же время. Нижний настил делают примерно в 50 см от земли, а все следующие — примерно на 2 метра выше предыдущего.
Используйте брус и доски длиной около 10 см для стоек. Оптимальная толщина — от 30 мм для распорок, от 50 мм для настила.

Изготовить леса своими руками не слишком сложно и вполне доступно для большинства мужчин, даже не имеющих серьезного опыта в строительстве. Чаще всего их делают из дерева и демонтируют после окончания работ. Если вам нужна высокая конструкция и вы планируете пользоваться ей регулярно, лучше выполнить ее из металла.

Тщательно выбирайте материалы и крепления под ваши задачи и параметры строительства, следуйте правилам сборки — тогда леса, собранные своими руками, будут надежными и прочными.
