Соединение бруса между собой

Соединение встык

Для новичков самым простым вариантом является соединение профилированного бруса методом встык. Торцы брусьев при этом ровно обрезают и фиксируют их на углах при помощи стальных скоб или пластин с шипами.

Однако, данный метод стыкования бруса нельзя назвать очень прочным и герметичным. Поэтому его лучше использовать для нежилых хозяйственных построек.

Соединение брусьев встык

Для усиления углов, собираемых способом встык, часто используют шпонки – вертикальные стержни из твердой древесины (дуб, береза, граб).

Предлагаем ознакомиться: Стандартные размеры пластиковых панелей

Стыковка бруса на прямой плоской шпонке (нагеле)

Оптимальным вариантом стыкования является способ «в теплый угол», также называемый соединением «в коренной шип». На торце бруса при этом вырезается внутренний выступ-шип, который защищает шов от продувания и повышает прочность угла.

Распространенным методом углового соединения является «ласточкин хвост». От коренного шипа он отличается трапециевидной формой, которая делает зону контакта брусьев более плотной и жесткой.

Стыковка бруса с остатком

Самый простой способ стыковки бруса в углах сруба — «в пол дерева». Вырезают прямоугольный паз, размеры которого зависят от толщины бруса и составляют. Глубина выемки — половина толщины бруса. Потому и называется «в полдерева».

Способ «в курдюк» отличается наличием дополнительного шипа, который обеспечивает более прочное и надежное соединение, но требует большего плотницкого мастерства. Более сложным является соединение бруса в охряп. Тут нельзя ошибиться при расчете ширины перемычки, но реализуется он намного проще, чем на бревне: геометрия тут стандартная и можно использовать шаблон, что значительно ускоряет работу, и ошибка может быть тогда только при выпиливании.

Предлагаем ознакомиться: Сауна и баня при простуде и во время нее 2019

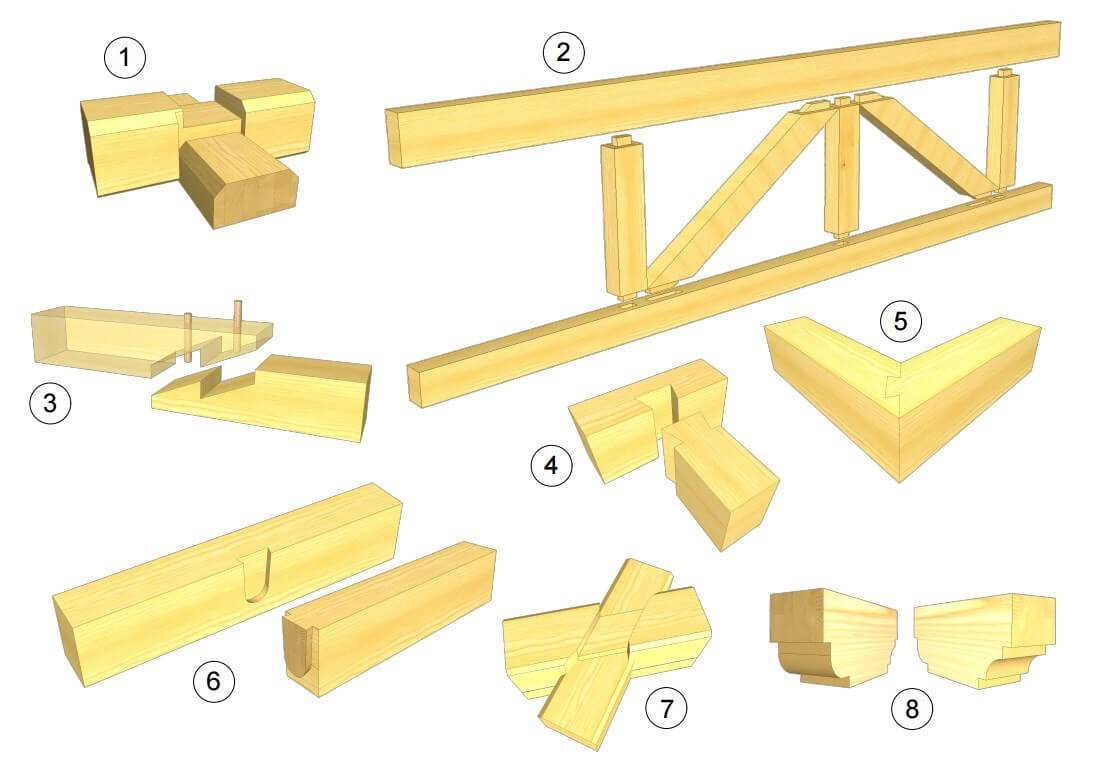

Основные способы соединения бруса при укладке

По месту соединения нужно выбирать определенный метод, гарантирующий оптимальную прочность и плотность стыка. Угловые соединения можно выполнять:

• с выступающими за основные размеры концами;
• без выступов;
• укладкой встык, когда брусья не накладываются друг на друга;
• Т-образным соединением для стен внутри здания.

Рисунок 2. Устройство прямоугольного коренного шипа.

Технология способа с остатком обеспечивает лучшее качество углового соединения, но требует большего расхода материала. На каждом брусе получается от 0,4 до 0,6 метра нерационально используемой длины. При высоте в 15 венцов общая неиспользуемая длина составит от 20 до 36 м. При длине бруса 4 м это составит от 5 до 9 дополнительных изделий. Посмотреть угловое соединение с выступающими частями можно на рис. 1а.

Первый венец в здании обычно укладывается в сочленение с замочным пазом со специфическим названием стыка — «обло». Такой способ применяется при любом методе укладки материала, с выступами или без. Выборка выполняется на половину толщины изделия. Сочленение углов дома без выступов можно посмотреть на рис. 1б. Последующие венцы для предотвращения смещения в основных плоскостях нужно стыковать по типу «коренные шипы» с установкой нагелей. Устройство прямоугольного коренного шипа показано на рис. 2.

Нагель представляет собой деревянный брусок круглого сечения длиной 25 см и толщиной около 30 мм. В уложенном на прокладочный материал брусе нужно просверлить отверстие глубиной, превышающей длину нагеля на 20-40 мм, и в него забить деталь.

Соединение углов встык является самым простым способом. Качество таких стыков крайне низкое, создать теплый угол таким способом нереально. Крепление бруса при такой стыковке выполняют металлическими кронштейнами с шипами, прибиваемыми гвоздями. Укладка бруса встык показана на рис. 1в. Как крепить брус металлическим кронштейном, можно увидеть на рис. 1е.

Рисунок 3. Ласточкин хвост.

Т-образное соединение капитальных и внутренних перегородок имеет несколько вариантов:

• стык с использованием замочного паза;
• сочленение «паз-шип» в виде симметричной трапеции;
• сочленение «паз-шип» в виде несимметричной трапеции с прямым углом;
• использование сочленения «паз-шип» прямоугольной формы.

Шипы в виде трапеций предназначены для сохранения соединения при расшатывании конструкции и усилиях, направленных на растаскивание в разные стороны. Устройство таких сочленений является сложным, но и более надежным креплением. Из-за внешнего вида соединение получило название «ласточкин хвост». Устройство такого сочленения можно посмотреть на рис. 3. Изготовление «ласточкиного хвоста» требует тщательности и терпения при подгонке поверхностей.

Многие мастера предпочитают крепить стены при помощи прямоугольных коренных шипов. Часто на Т-образных соединениях применяют крепление специальными скобами, длинными болтами с шайбами большого диаметра или гвоздями. Пример соединения шипами с прямым углом показан на рис. 1г.

5 этап. Строительство стен дома из профилированного бруса

Далее на первый венец укладывают последующие венцы. Если первый ряд уложен правильно, сложить остальные не составит труда

Особенное внимание следует уделить трем аспектам:

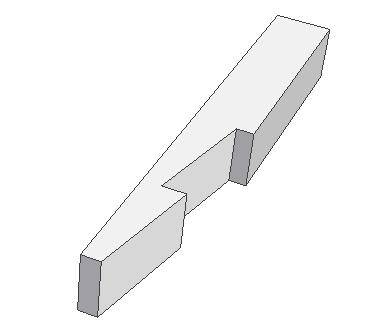

1. Сращивание бруса по длине.

Виды сращивания представлены на картинке.

Виды сращивания профилированного бруса по длинеСпособы сращивания профилированного бруса

2. Угловое соединение бруса (ГОСТу 30974 — 2002).

Соединение бруса впритык (встык)Впритык. Брус укладывается торцом к брусу и соединяется между собой и нижним рядом. Любые запилы, призванные повысить прочность соединения отсутствуют. Такое соединение на практике не используется, несмотря на свою простоту.

Сборка стен из бруса способом «в полдерева»В полдерева. Быстрое соединение, которые требует утепления.

Соединение (рубка) бруса в «теплый угол»«Теплый угол» или с коренным шипом. Надежное соединение, которое препятствует попаданию холода в помещение.

Варианты, как сделать теплый угол из бруса

Соединение бруса в «ласточкин хвост»1. Ласточкин хвост

Соединение бруса «полуласточкин хвост»2. Полуласточкин хвост

Сборка бруса в «чашу» (угловое соединение с остатком)3. Торцевое соединение (врубка) брусьев – с остатком.

Более известное как соединение «в чашу» или «в обло». Наиболее эстетичная сборка бруса в теплый угол, но забирает площадь помещения, и увеличивает бюджет строительства, т.к. часть материала не используется по назначению.

Способ рубки в коренной шип (теплый угол из профилированного бруса)

Способ сборки угла деревянного дома из бруса в «теплый угол»

Угловое соединение бруса в «теплый угол» достаточно прочное даже без дополнительного крепления нагелями.

Совет. Для того, чтобы точно делать разметку для стыковки, нужно использовать шаблоны. При этом пропилы делаются в половину сечения профилированного бруса. Такой прием позволит компенсировать усадку дома.

3. Формирование простенка

Перестенок (часть стены между дверными, оконными проемами или углом дома) формируется одновременно с внешней стеной в том случае, если длина стены превышает 6 метров (стандартная длина профилированного бруса).

Способы (виды) крепления/соединения деревянного бруса:

Т-образное соединение бруса с коренным шипом (схема устройства)Т-образное с коренным шипом;

Шиповое соединение бруса в «ласточкин хвост» (схема + чертеж с обозначением мест стыковки)ласточкин хвост;

Материал подготовлен для сайта www.moydomik.net

Сборка бруса в «чашу» (угловое соединение)«в чашу». Домокомплект состоит из бруса с уже нарезанными чашами. Заводское оборудование позволяет сделать посадочное место с четко заданными параметрами. Здесь вопрос как собрать дом из бруса вообще не рассматривается (это как конструктор – монтаж выполняется по инструкции).

Рекомендация. Удешевить строительство дома поможет формирование внутренних перестенков каркасным методом с последующей отделкой.

Крепление бруса нагелями

Соединяются венцы между собой с использованием деревянных нагелей.

Нагель для бруса – это крепежные изделия, похожие на деревянный гвоздь без шляпки. Металлические нагели используются реже, а пластиковые еще реже. Деревянные нагели можно сделать самостоятельно.

Длина нагеля составляет 1,5 толщины бруса, а диаметр – 15-20 мм. При этом он должен быть на 5 мм. больше сверла, которое будет использоваться для засверливания отверстия.

Нагели помимо усиления узла препятствуют скручиванию бруса.

При этом непосредственно возле угловых соединений нагель не устанавливается, чтобы избежать расколов при их заколачивании. Минимальное расстояние от торца составляет – 250 мм, для бруса сечением 200 мм. Расчет ведется по формуле: ширина бруса плюс 50 мм.

Установка нагелей в брусе:

• нагель по прочности должен превосходить применяемый брус. Желательно использовать дубовые нагели, но часто их вырезают самостоятельно из остатков пиломатериала;
• одним нагелем соединяются только два бруса;
• сверление бруса под нагель выполняется строго вертикально;
• устанавливаются нагели со смещением относительно друг друга;
• расстояние между нагелями в брусе на удалении 1,5-2 метра;
• влажность нагеля должна соответствовать влажности бруса;
• загоняется (забивается) нагель киянкой;
• длина нагеля должна быть на 20-30 мм. меньше глубины отверстия, что позволяет компенсировать усадку дома из бруса.

Схема монтажа нагелей в брусе

Примечание. Гвозди в строительстве дома из профилированного бруса не применяются.

Пружинный узел для бруса

Усилить место соединение бруса можно с помощью пружинной стяжки – крепеж «Сила»

Пружинный узел «Сила» для профилированного бруса

Как правильно класть брус

Прежде чем учиться выполнять соединение брусовых отрезков в один прогон или на углах, будет правильным освоить азы техники укладки бруса в венцы. Тем более что проблем и ошибок при монтаже стен допускается не меньше, чем при соединении бруса между собой по длине. Обычно мастера считают сращивание крайней мерой и стараются не использовать венцы с продольным соединением.

До начала сборки сруба из бруса своими руками рекомендуется выполнить небольшую подготовку:

• В первую очередь проверяется качество гидроизоляции ленточного фундамента, на углах наносится осевая разметка периметра, по которой и будут выравниваться отдельные брусы при соединении между собой и в стену;
• Нарезка крепежа для соединения венцов и стыковки бруса в углах. Заготовки под нагели и шканты необходимо вырезать, обработать и высушить заранее. Стальные уголки и Т-профиль обрабатывают олифой;
• Выполняют отбраковку и отбор бруса для первых трех венцов коробки. Эти несколько брусов не должны иметь дефектов, сучков, срощенных стыков. Геометрия – максимально близкая к идеальной.

Понятно, что строительный брус заранее должен быть обработан антисептиком и антипиренами, высушен в пачке до состояния 11-14% влажности.

Совет! Для дома или полноценного жилого коттеджа геометрия материала должна быть максимально качественной. Если вдруг оказалось, что купленный брус повело, или линия распила не такая ровная, как хотелось, в этом случае партию отправляют на строгание и фаскование.

Уже после доработки выбирают брус, который пойдет на укладку стен.

Несколько рекомендаций по укладке

Схемы ориентации брусьев.

1. Древесину выбирают зимней валки, которая была спилена с декабря месяца по март.
2. Сушку осуществляют в течение 1 месяца под укрытием с естественным вентилированием.
3. Хранят материал на подложке с зазором в 20,0 см от земли, 10,0 см между рядами, 5,0 см — между брусками.
4. Трещин, вмятин или сколов на изделиях наблюдаться не должно. Присутствие сучков тоже не приветствуется, поскольку, высохнув, они выпадут и оставят отверстия.
5. Первым симптомом гниения древесины является синюшный оттенок.
6. При внимательном осмотре бруса на нем не должно обнаруживаться следов присутствия насекомых-жучков. Если имеются мелкие отверстия, значит, дерево поражено, и его необходимо сжечь.
7. Изделия должны быть ровными. Диспропорции относительно оси существенно усложнят строительство и могут быть причиной неприятных последствий в будущем в процессе эксплуатации постройки.
8. Укладка первого венца должна производиться из бруса с древесиной дуба либо лиственницы (сечение 20,0х20,0 см).
9. Стены возводят из сосновых пород (сечение 15,0х15,0 см).

Статья по теме: Делаем цветы из ткани для штор: подробный мастер-класс

Крепление под произвольным углом

С необходимостью сборки на произвольный угол застройщик сталкивается при возведении каркасов крыш и арочных конструкций. Такое скрепление используют при сборке брусовых лаг на коньковый узел и их соединение с мауэрлатом – несущим брусом, уложенным на верхний венец сруба. Крепление под углом предусматривает и технология установки подпорных стоек.

При сборке на коньковый прогон, концы брусовых лаг укладывают в угол следующим образом:

• Внахлест, замок усиливают сквозным болтом;
• В полдерева или на шип, крепление усиливают металлическими или деревянными накладками. Накладки крепят гвоздями и саморезами.

Вертикальные подпорки врезаются в лаги на полдерева или крепят на специальные металлические шарниры. Шарнирная конструкция крепится на лаги с помощью металлических хомутов, к подпоркам крепится саморезами.

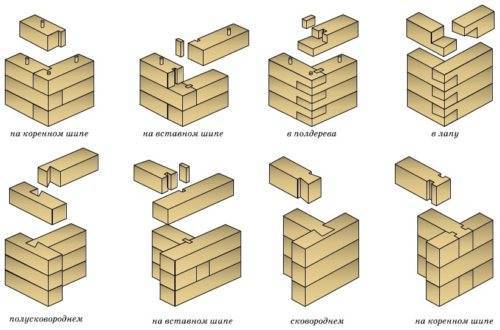

Угловое соединение бруса

В настоящее время существует и активно применяется более десятка различных схем построения замков в углах. Все они делятся на две большие группы:

• Соединение с брусовым остатком;
• Стыковка без остатка или, по-другому, вылета торцевых участков за пределы стен.

Простейшие варианты соединения можно изготовить своими руками. При этом прочности углового соединения во всех случаях достаточно, чтобы коробка из бруса оставалась устойчивой. Более сложные варианты врезки используются для повышения жесткости углов или уменьшения тепловых потерь через щели.

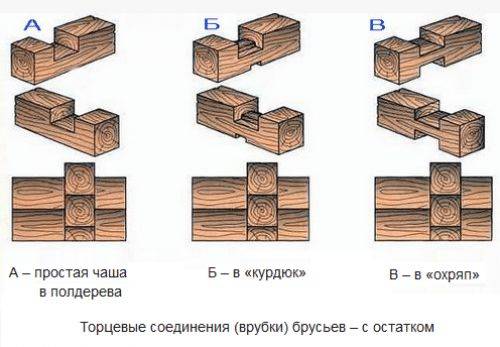

Угол с остатком

В этом случае два смежных бруса одного венца запиливаются в замок не на торцах, а на некотором удалении от края. В результате получается угол с выступающими двумя вертикальными рядами из торцов. Принято считать, что данный тип угла обеспечивает минимальные потери тепла из-за большой протяженности линии запила.

Среди наиболее популярных схем можно отметить два варианта угла – «в полдерева» и его более продвинутую версию – «в охряп». Остальные схемы и способы соединения бруса особых преимуществ не имеют, разве что увеличивается жесткость соединения. Они применяются для высоких построек из бруса, толщиной материала менее 100 мм.

Если строить сруб из бруса своими руками, то лучше всего выбрать для углов схему «в полдерева». Изготовить замок можно следующим способом:

• На уложенном брусе с торца отмеряют отступ, равный толщине материала;
• По шаблону вырезают прямоугольный паз на ½ высоты бруса на стыкуемых частях венца;
• Прокладывают нижний элемент замка уплотнителем и собирают соединение.

Разумеется, качество и скорость изготовления деталей замка зависит от наличия навыков и опыта. Новичкам зачастую приходится подрезать поверхности будущего соединения стамеской, но высокой квалификации для сборки угла не требуется.

Стыкование «в охряп» отличается лишь тем, что выполняется два паза толщиной в 1/3 вертикального размера бруса, в остальном этот способ мало чем отличается от предыдущего соединения.

Замок с остатком обладает высокой жесткостью, поэтому его используют для постройки различного рода башенок и надстроек, когда по замыслу дизайнера необходимо подчеркнуть «деревянный» стиль здания.

Угол без остатка

Если дизайн постройки из бруса требует, чтобы коробка выглядела абсолютно «чистой», без выступающих деталей, то в такой ситуации используются методы соединения венцов по торцевой поверхности.

Наиболее известные схемы выполнения «чистых» углов:

• Вариант «в полдерева» без наружной оконцовки;
• Соединение на шпонках;
• Замок с коренным шипом или зубом.

Первый вариант отличается от углов с остатком профилем соединяемых поверхностей. Если в последнем случае выполняется запил прямоугольной формы, то в «чистом» угле поверхности соединения имеют клиновидную форму.

Наиболее простая схема предполагает стыковку торцом в боковую поверхность смежного бруса. Чтобы ограничить перемещение венца в горизонтальном направлении, на соединяемых отрезках вырезают пазы и устанавливают закладные элементы-шпонки. В результате стык получается достаточно простым и, главное, – подвижным. Любой крен или неравномерная просадка не повлияют на прочность угла.

Самый теплый вариант — это соединение с шипом. С внутренней стороны одного из брусов вырезается шип или зуб, в смежном элементе выполняется шип. После укладки уплотнителя и осаживания венца угол превращается в практически непродуваемое ветром соединение. Замки без остатка чаще всего закрываются накладками из полдюймовых досок.

Разметка

Подготовленные бруски или планки укладывают рядом параллельно друг другу и размечают одновременно. Так достигается полное совпадение разметочных линий, что служит гарантией безупречного, без перекосов соединения всех деталей

Важно сделать все точно с первого раза, поскольку в дальнейшем вносить исправления будет довольно сложно

Так наносят разметку паза.

Рейсмусом отмечают половину толщины планки с узких сторон.

При обработке стамеской мягкое дерево может легко расколоться в том месте, где проходят годичные кольца. Чтобы этого избежать, надо сделать дополнительно несколько пропилов. В этом случае если дерево и расколется, то между двумя соседними пропилами, а не на всю ширину паза.

Без нагрузки

Самый простой сценарий — сращивание детали, не испытывающей эксплуатационных нагрузок. Наиболее характерный пример — венец стены из бруса.

Единственное требование к соединению — оно не должно продуваться.

Венцы на фото соединены в полдерева.

Соединение с коренным шипом ненамного сложнее . На одной из соединяемых деталей вырезается шип размером в 1/3 — 1/4 толщины бруса, на второй — соответствующий паз;

Еще один вариант сращивания венца — соединение шпонкой . Пазы выбираются на обоих брусьях; в них после укладки венца вбивается деревянная шпонка.

Рекомендованные размеры соединения на шпонках.

Соединение углов бруса без остатка

Нежелание тратить деньги на «хвосты» в углах дома заставляет задуматься, как соединить брус без остатка. При этом углы теряют больше тепла, выглядят некрасиво. Поэтому многие набивают сверху широкие доски.

Соединение бруса “встык”

Самый простой, но наименее надежный способ создания угла – встык. При таком методе к краю одного бруса приставляется торец другого и скрепляется с помощью металлических скоб или гвоздей.

В процессе усадки такое соединение может разойтись довольно сильно, поэтому применять его рекомендуют для временных построек и сараев, в которых не требуется сохранять тепло.

При помощи шпонки.

Гораздо надежнее соединение бруса при помощи шпонки.

Шпонка – небольшой брусок, обычно сделанный из твердой породы дерева. Пазы под шпонку вырезаются по центру торца одного бруса и в боковой поверхности другого так, чтобы они совпали при прикладывании. Обычно ширина паза составляет треть от размера торца. Соответственно, для углового соединения расстояние от края бруса до бокового паза должно быть такое же. Потом шпонка забивается в пазы с натягом. При этом смещение брусьев друг относительно друга практически невозможно.

Паз можно вырезать перпендикулярно торцу или под углом. В последнем случае даже при сильных нагрузках меньше вероятности, что детали разъедутся в стороны. Бывает, что шпонку устанавливают горизонтально.

Этот метод хорошо подходит для наружных углов и для возведения внутренних стен, так как паз под шпонку можно вырезать на любом расстоянии от края бруса.

В коренной шип

(этот способ как и «ласточкин хвост» называют «теплый угол»).

Соединение в коренной шип похоже на соединение при помощи шпонки, но в этом случае не используется посторонняя деталь.

В одном из брусьев сбоку вырубается паз. На торце второго выполняется шип так, чтобы в конечном итоге он оказался с внутренней стороны стены. В этом случае угол пропускает меньше тепла. Сама конструкция выигрывает за счет того, что шип является неотделимой частью большего элемента. И все-таки дополнительно его скрепляют с помощью нагеля.

«Ласточкин хвост».

Описанные выше два способа угловых соединений подразумевают, что элемент для крепления имеет прямоугольную форму.

В случае с методом «ласточкин хвост» шпонка или шип расширяются к краю. Шпонка, например, становится похожей на песочные часы. Это расширение создает дополнительное сопротивление продольным нагрузкам. Пазы под такое соединение делаются соответствующей формы.

Соединение бруса «в лапу».

Чтобы сделать соединение «в лапу», на торце одного бруса вырубается большой, примерно в половину размера, шип с расширением к концу. На втором паз должен иметь уклон в одну сторону и ровно подходить к первому, если сложить угол. Такое крепление рекомендуют дополнить нагелем или шпонкой.

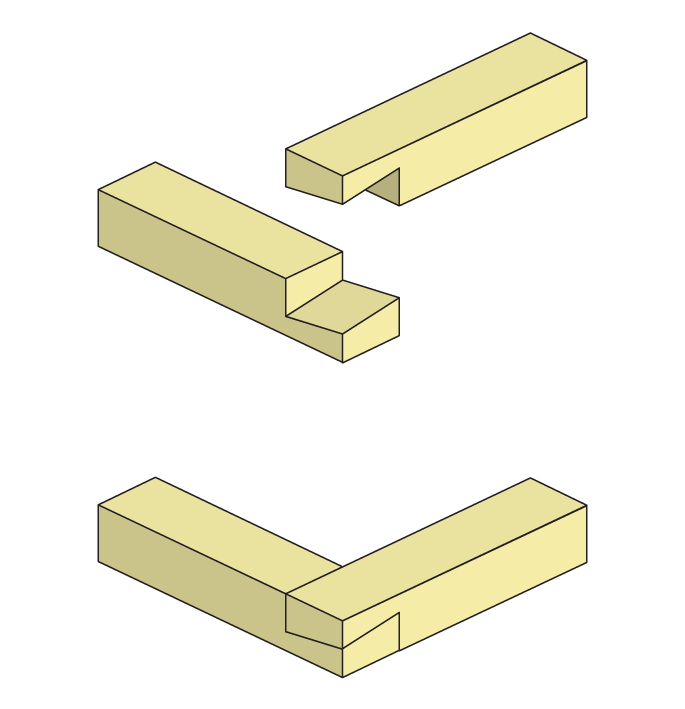

Крепление бруса в полдерева.

Крепление в полдерева выполняется аналогично соединению «в лапу», но срезы выпиливаются ровно в половину ширины бруса. Это упрощает работу строителей.

Все соединения в срубе обязательно прокладывают теплоизоляционными материалами, джутом или паклей. Поверхности должны быть максимально гладкими, плотно прилегать друг к другу. Чтобы защитить дерево от гниения и паразитов, каждый элемент предварительно обрабатывается специальными антисептическими составами.

При строительстве деревянных сооружений обязательно надо учитывать влажность материалов. Если она будет слишком большая, при усадке может повести брусья, могут появиться трещины. После того, как сруб возведен под крышу, он должен выстояться. Только после этого можно вставлять окна и двери. Иначе в процессе осадки их может сильно покорежить или даже выдавить.

В деревянном строительстве множество нюансов, без знания которых не обойтись. Опытные мастера проделают быстро и качественно работу, на которую любитель потратит время и средства. Не стоит экономить на собственном комфорте.

Как правильно выбрать соединение

Соединения, не требующие расчетов и навыков, можно провести самостоятельно, но такой метод сращивания не отличается высокой прочностью и долговечностью. Конечно же, его можно усилить за счет специальных крепежных деталей, о которых мы писали выше, но более прочные соединения все равно выигрывают по эксплуатационным характеристикам.

Из-за сравнительно низкой прочности такие соединения нельзя применять для возведения несущих стеновых конструкций. Любой профессиональный строитель не станет использовать материал с не цельной структурой для таких целей. Только в том случае, если ни заказать, ни приобрести деревянные элементы необходимой длины, допускается продольное соединение. Однако в данном случае конструкции теряют некоторые свои параметры, включая долговечность.

Корректно соединенные брусья

Для возведения зданий из клееного или любого другого бруса лучше всего подходить сращивание на шипах и шпонках. Получившаяся конструкция практически не уступает цельной деревянной детали, поэтому ее можно использовать для любых целей. Соединение жесткое и прочное, а потому сможет прослужить довольно долго.

Важно знать! В этом типе сращивания огромную роль играет крепежная деталь – шпонка. Поэтому при ее выборе не стоит гнаться за дешевизной, а купить действительно качественное изделие

Благодаря высокой степени жесткости соединения, а также его надежности, многие специалисты рекомендуют сращивание в косой замок. Получившийся после соединения брус можно использовать для возведения несущих стеновых конструкций. Единственной проблемой, с которой вы столкнетесь – сложность проведения работ.

Для такого соединения потребуется опытный работник, умеющий орудовать всеми необходимыми инструментами, и если вы таковым не являетесь, то лучше оставить эту затею. Квалифицированный специалист способен провести такое сращивание, но он потребует за работу около 1100 рублей за одно соединение. С другой стороны данные расходы могут окупиться, поскольку не придется заказывать новые деревянные элементы нестандартной длины.

Виды углов в срубе

Угловые соединения могут быть «с остатком» или «без остатка». Отличие в концах бруса которые либо будут выходить за пределы сруба, либо нет.

Соединение бруса углов с остатком более затратное (увеличивается расход материала). Но зато теплоемкость и защитные функции у такого угла выше. Наиболее используемый вариант крепления бруса с остатком это «в курдюк».

Соединение без остатка

Сращивание бруса без остатка выполняется несколькими типами узлов: «в чашу», «в охоп» или «в охряп». Самый распространенный вариант в чашу.

Чаши в брусе делают на специальном станке чашкорезе или вручную при помощи пилы. У специалистов есть мобильный чашкорез им можно выполнять работы прямо на строительной площадке. Брус укладывается одной чашей на другую. Между ними прокладывают утеплитель войлочный или джутовый.

Соединение бруса «в охлоп» похоже на «в чашу», но отличается расположением выпила. Чашу вырезают сверху, а не снизу.

Если сравнивать с основными видами соединение «в охряп» то оно похоже на «в лапу». Только в данной конструкции убирают торец бруса, тем самым формируя угол без выступа. Соединяют брус в такой угол при помощи нагелей и присек. Такой тип соединения не имеет высокой ветроустойчивости, поэтому зачастую прямой выпил, заменяют трапециевидным.

Любое соединение нужно обговорить со специалистами, так как выбирать нужно отталкиваясь от особенностей конструкции. Для профилированного бруса соединения в длину допускаются только по определенным параметрам, согласна ГОСТу 30974-2002 «Соединение угловых деревянных и бревенчатых малоэтажных сооружений. Размеры, конструкция и классификация.»

Любое соединение нарушает герметичность стен, поэтому перед монтажом нужно проложить специальный утеплитель и обработать стыки антисептиками, так как в дальнейшем это будет сделать сложно, особенно у профилированного бруса.

Существует два основных вида углов сруба из деревянного бруса:

1. «без остатка»
2. «с остатком».

Приступая к строительству, следует определиться, что это будет за постройка, какую нагрузку должны будут нести фундамент и стены, и соответственно – какое именно соединение бруса в углах следует выбрать в каждом конкретном случае.

Предлагаем ознакомиться: Теплый пол в бане — варианты устройства своими руками

Учитывая, что правильно выставленные углы – залог прочности и надежности всего строения, к ним предъявляются и соответствующие требования. Это:

1. Надежность крепления. Угол дома, независимо от того, каким способом он составлен, не должен быть сложен из пиломатериалов со щелями и расколами. Дерево для строительства нужно брать с уровнем просушки до 20%, что обеспечивает его способность выдерживать деформации и изменения окружающей среды без ущерба для строения.
2. Воздухонепроницаемость. Отсутствие щелей, дающих возможность проникновению в жилище сквозняков, является основным требованием к угловым соединениям дерева.

Соединение углов строительство дома из бруса разделяют на:

1. Угол с остатком.
2. Угол без остатка

Угловые соединения дома с остатком еще называют «в обло». Конструкция узла замочная, может быть собрана несколькими типами:

1. Одностороннее.
2. Двухстороннее.
3. Четырехстороннее.

Вязка внахлест – универсальное соединение пиломатериала, используется при укладке стен из бревен и бруса. Заготовки под прямым углом укладывают в вырубленные пазы, размер данного паза зависит от типоразмеров используемого материала. Такой замок используют при возведении срубов и перекрытий, строительстве мостов, сооружении навесов. Основные способы крестообразного скрепления:

• Соединение вполдерева;
• Соединение в четверть и треть дерева;
• Зарубка в один ряд.

Наибольшее распространение крестообразное соединение вполдерева получило при рубке углов в чашу, применяется при постройке сооружений хозяйственного назначения, жилых домов и бань. Конструкция усиливается строительными скобами, нагелями и шпонками.

Разновидностью крестообразной вязки является способ крепления бруса между собой без остатка, в этом случае две стороны крестообразного соединения не имеют продолжения. Такое соединение используют при укладке углов и называют «без остатка в лапу». Рубка замка без остатка не требуется применения специального инструмента, возведение сруба по такому методу пользуется популярностью у индивидуальных застройщиков.

Более сложный способ углового монтажа – укладка в «ласточкин хвост», замок ласточкин хвост является надежным, но сложным креплением. Разметка и сложная рубка такого соединения требует профессиональных навыков, технология широко используется в строительстве малоэтажного жилья эконом-класса.

Продольное соединение

Такие варианты характерны, если стена дома имеет нестандартную длину Максимальная длина клееного бруса может достигать 18 метров. Но всё равно, возможна ситуация, при которой отдельные брусья нужно будет соединить между собой по длине.

Существует несколько типов состыковок по длине:

• соединение в полдерева. срезается у обеих частей бруса половина толщины под прямым углом. дополнительно можно укреплять соединение шурупами.
• соединение со шпонкой. само соединение можно делать в полдерева, но предварительно изготавливаются шпонки, и просверливаются отверстия чуть меньшего диаметра. глубину врезки шпонок в брусья следует принимать не менее 2 см и не более 1/5 высоты.
• соединение с коренным шипом. достаточно трудоёмкое соединение, которое требует большой точности и серьезных навыков в столярном деле.
• соединение на косой замок. наиболее подходящее соединение, когда речь идет о нагрузке по типу изгиба. при этом такое соединение достаточно просто изготовить.
• соединение на накладной замок. довольно сложное по исполнению соединение, которое требует перепада в плоскости соединения, чтобы получился замок. при этом выполняется выпиливание замка в обеих частях древесины

Для получения деталей больших габаритов необходимо воспользоваться одним из следующих методов соединения:

• продольное соединение с использованием шпонки и шипа;
• косой замок;
• продольное соединение бруса между собой коренной шип;
• соединение встык;
• соединение в полдерева.

Тип продольного соединения «в полдерева»

Общий вид соединения. Элементы соединения.

Данный тип соединения деревянных элементов при возведении построек из бруса предполагает выпиливание угла в брусе до середины его поперечного сечения.

В одной детали должен получиться выпи углом вниз, а во второй, соответственно, углом вверх.

После подготовительных процедур следует уложить деревянные элементы друг на друга. Самым главным недостатком данного типа соединения является то, что в местах сращивания деревянный брус значительно теряет в толщине, а значит, падают его эксплуатационные показатели.

Этод метод является самым простым. После сращивания бруса, следует дополнительно скрепить его деревянными нагелями.

Тип продольного соединения «на косой замок»

Общий вид соединения. Элементы соединения.

Данный метод сращивания специалисты называют самым сложным, однако данная конструкция очень надежна.

С торцов деревянной детали необходимо выпилить косые элементы. При этом должен быть соблюден определенный угол, повторены необходимые изгибы, а габариты должны полностью соответствовать.

В итоге должен получиться некоторого рода шип и паз, которые в конечном итоге и образуют косой замок. После этого два бруса необходимо соединить, приложив обработанные места друг другу.

Для достижения максимальной надежности и прочности соединения используют специальные деревянные нагели.

Соединения встык производится:

• коренным шипом;
• шпонками.

Тип продольного соединения с коренным шипом

Общий вид соединения. Элементы соединения.

Узел состоит из выпиленных шипа на одном торце бруса, и паза на другом. Соединить коренной шип просто. При монтаже в пропил укладывается утеплитель из джута или войлока. Выпиливая элементы нужно быть точным, так как соединение коренной шип должно быть плотным, герметичным. Только так можно избежать большие потери тепла.

Тип продольного соединения на шпонках

Общий вид соединения. Элементы соединения.

Принцип соединения бруса:

в двух элементах нужно сделать абсолютно одинаковые пазы. После этого обработанные детали укладывают рядом друг с другом так, чтобы пазы соприкасались и вбивают в этот паз шпонку.

Шпонка представляет собой вставной элемент, своего рода клин, который изготавливается из твердых пород дерева. Для деревянного бруса следует использовать деталь из осины. После попадания в подготовленные пазы этот элемент надежно скрепляет два бруса друг с другом.

Шпонки могут отличаться собой геометрической формой и быть:

• прямыми;
• прямоугольными;
• с зазубринами;
• призматическими;
• в форме «ласточкин хвост».

​

Как скрепить брус между собой

Кроме углов и продольной стыковки, венцы приходится соединять между собой и в вертикальном направлении. После укладки двух рядов бруса обязательно устанавливают дополнительное крепление в виде шкантов или нагелей.

Для стяжки венцов лучше всего использовать деревянные стержни квадратного сечения с размером грани 18 мм и длиной 250 мм. Для установки предварительно сверлят отверстия 25 мм. Глубина сверловки равна полторы высоты бруса. То есть один нагель полностью пробивает верхний брус и половину нижнего. Шканты забивают в шахматном порядке так, чтобы вертикальная линия крепежа не совпадала с соединениями на нижних рядах. Нагелями крепят обязательно в углах, на оконных и дверных проемах.
