Делаем люки в ванной комнате. Виды конструкций и устройство ревизии

Крепление ревизионного люка длинными шурупами

Монтаж люка невидимки под плитку в малозаметном месте (за унитазом, под ванной, в плохо просматриваемом углу), на гипсокартоне, можно выполнить с помощью длинных шурупов. Сделаем это следующим образом.

  • На этапе сборки каркаса из металлических профилей под гипсокартон, устанавливаем дополнительные перемычки в месте планируемого ревизионного люка, на которые впоследствии он ляжет. Прикручивая гипсовые панели на каркас, в определенном месте оставляем проем таким образом, чтобы профили для установки дверцы остались открытыми и доступными для выполнения крепежа.
  • Из гипсокартона вырезаем дверцу, которая будет меньше оставленного проема на 2-3 миллиметра с каждой стороны, то есть на толщину шва плитки. Забегая вперед отметим, что размер скрытого люка должен быть таковым, чтобы на него наклеилась целая плитка или несколько плиток, без подрезки, чтобы органично влиться в общий порядок рядов. Легче всего добиться такого результата, если предварительно разметить схему укладки декоративной плитки на стену.
  • Примеряем вырезанный фрагмент к проему. Если с размерами всё в порядке, подготавливаем кафель. Примеряем его к дверце и делаем на поверхности чертеж, согласно которому будут просверлены отверстия для крепежных шурупов – они должны попасть в металлические профили каркаса. Если смотровое окно небольшое, а его расположение предполагает подрезку плитки, обрезаем ее точно по размеру дверцы при помощи плиткореза или болгарки. Размечаем крепежные отверстия.
  • При помощи дрели аккуратно высверливаем отверстия. Их необходимо делать в 2 этапа: сначала просверливаем насквозь отверстие для тела самореза, а потом его немного рассверливаем под больший диаметр – чтобы спрятать головку шурупа. Замачиваем керамику на 7-10 минут в воде. Затем наносим на нее клеевую смесь, распределяя ее при помощи гребешка и склеиваем с основанием. Тщательно удаляем остатки клея с торцов – они должны быть чистыми.
  • После высыхания клея прикладываем готовую конструкцию в подготовленный, очищенный от остатков раствора   проем и наживляем саморезы. Сначала аккуратно прокрутим их через гипсокартонное основание, а потом уже вкрутим в профиль. Убедившись, что люк занял свое место, зажимаем крепеж.

Работа выполнена. Осталось затереть швы – но об этом немного позже, так как эта процедура одинакова для всех типов установки ревизионных люков под плитку. Аналогичный порядок изготовления дверцы из фанеры или OSB плиты – в зависимости от того, что стало основанием для декоративного слоя.

Производители пластиковых лючков

Рекомендуется отдавать предпочтение отечественным компаниям-производителям. Их продукция соответствует всем требованиям, предъявляемым к качеству подобных изделий, и в то же время стоит в разы дешевле аналогичных товаров зарубежного производства.

ВС-групп предлагает пластиковый люк под плитку (ЛсИС). Преимущество продукции в том, что стандартную конструкцию можно подогнать под любые размеры, подрезав панель. Стандартные размеры: 400×250, 400×300, 400×400, 400×450, 400×700 мм. Она имеет ребра жесткости, что исключает деформацию щита под весом плитки.

К тому же люк большого размера будет весить значительно меньше металлического изделия, следовательно, и нагрузка на стены снизится. Конструкция 400×700 мм комплектуется двумя защелками, поэтому щит можно разрезать на две части, таким образом из одного комплекта получится два люка скрытого монтажа.

Evecs выпускает несколько разновидностей пластиковых люков. Основные преимущества: большой ассортимент, невысокая стоимость. Цены стартуют с 71 рубля за изделие, полностью готовое к установке. Популярностью пользуются нажимные модели с фланцем.

Пластиковые ревизионные люки – это вариант для тех, кто желает замаскировать инженерные коммуникации в ванной комнате, туалете, на кухне, но не хочет тратить значительную сумму на металлический лючок. По многим параметрам изделия из пластика не уступают металлическим. А небольшой вес и низкая стоимость делают их более популярными.

Разновидности люков по месту установки

Хотя чаще всего речь идет о настенных люках, существуют еще напольные и потолочные модели. Потолочные ревизионные люки монтируют  для доступа к вентиляционным системам.

Их часто устанавливают в подвесных потолках. Основное требование к потолочной модели – малый вес, поэтому металлические модели выбирать нежелательно.

Кроме того, потолочный ревизионный люк должен быть оснащен прочной дверцей и надежным запорным механизмом, который предотвратит ее самопроизвольное открывание.

Потолочные ревизионные люки имеют собственные конструкционные особенности. Они дополнительно оборудованы страховочными деталями – скобами или цепями. Есть модели со съемными дверцами, декоративные люки-светильники и т.п.

Напольные люки выдерживают серьезные нагрузки. Нужно выбирать достаточно прочную модель, чтобы, наступив на нее, человек не провалился под пол.

В продаже можно найти мощные металлические конструкции, оборудованные дополнительными ребрами жесткости, прочной крышкой и уплотнителями для герметизации зазора между крышкой и рамой. На уплотнители стоит обращать особое внимание. От них зависит, будут ли проникать из-под пола посторонние запахи, сырость

Также желательно брать модель с фиксаторами и амортизаторами. Эти элементы предназначены для плавного и легкого открывания крышки, удержания ее в открытом положении

От них зависит, будут ли проникать из-под пола посторонние запахи, сырость. Также желательно брать модель с фиксаторами и амортизаторами. Эти элементы предназначены для плавного и легкого открывания крышки, удержания ее в открытом положении.

Напольный люк для жилого помещения может быть изготовлен из влагостойкого ламината. Это своеобразный аналог настенных люков-невидимок. Но если дверцы настенных моделей отделывают плиткой, то напольный люк маскируют покрытием, которым застелен пол в помещении.

Обычно это линолеум или плитка. Как выглядит напольный люк под плитку, демонстрирует видеоролик

Герметизация швов по периметру люка невидимки

После затирки швов плитки фугой необходимо сделать герметизацию швов люка, чтобы вся стена выглядела одним целым.

Для герметизации шва нам понадобится:

Рис. 9. Необходимые инструменты

  1. Силиконовый герметик белого цвета;
  2. Ножницы;
  3. Малярный скотч;
  4. Пульверизатор с мыльным раствором;
  5. Кисточка с деревянной ручкой;
  6. Обойный нож.

Первым делом необходимо, по периметру с обеих сторон люка, обклеить шов  монтажным скотчем, как показано на рис. 10. Скотч необходимо приклеивать максимально близко к кромке плитки, чтобы в дальнейшем герметик не попал на лицевую часть плитки.

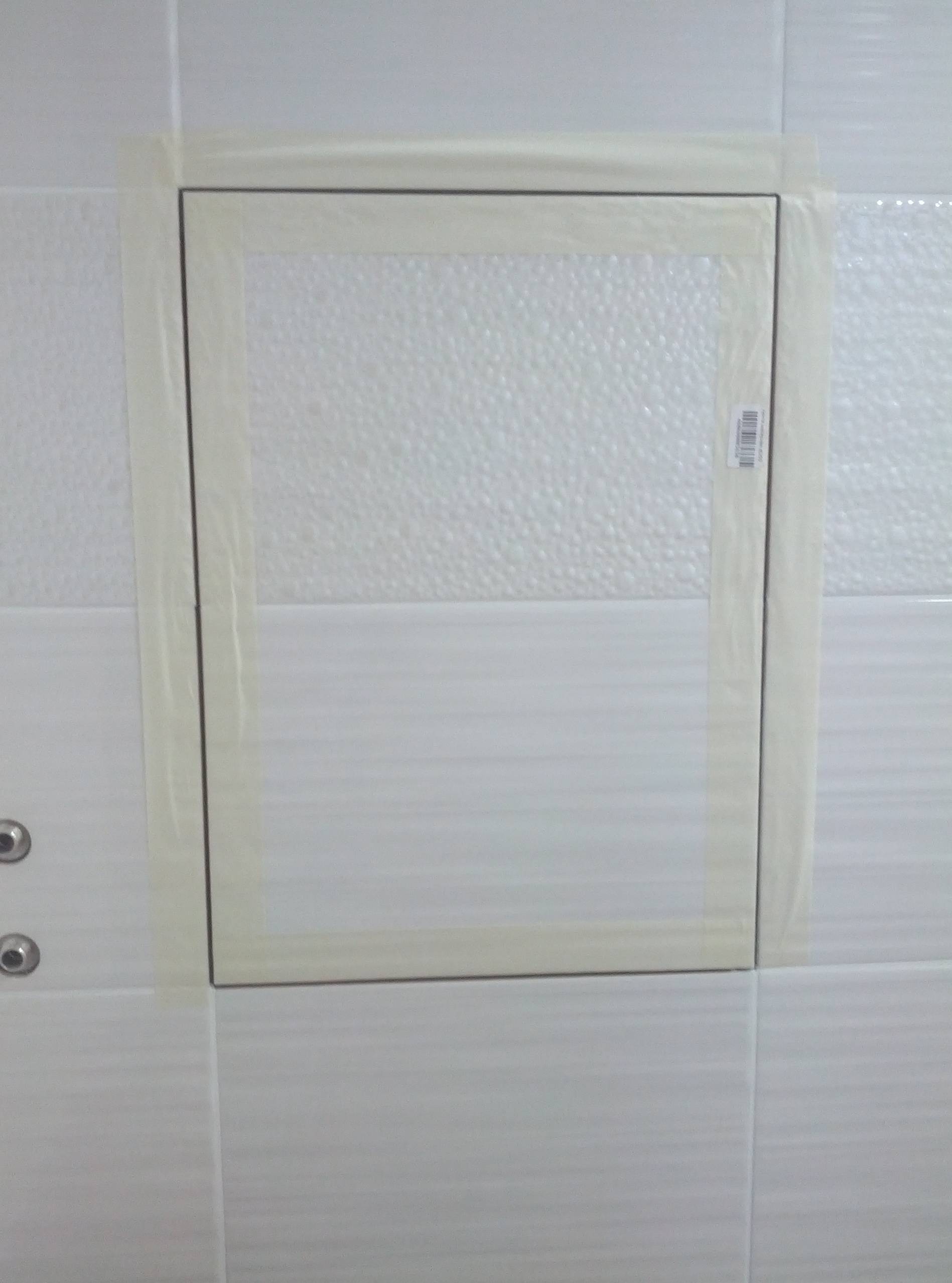

Рис. 10. Шов люка обклеенный монтажным скотчем

Следующим этапом заполняем шов силиконовым герметиком, таким образом чтобы силикон заполнял всю глубину шва, см. рис.11.

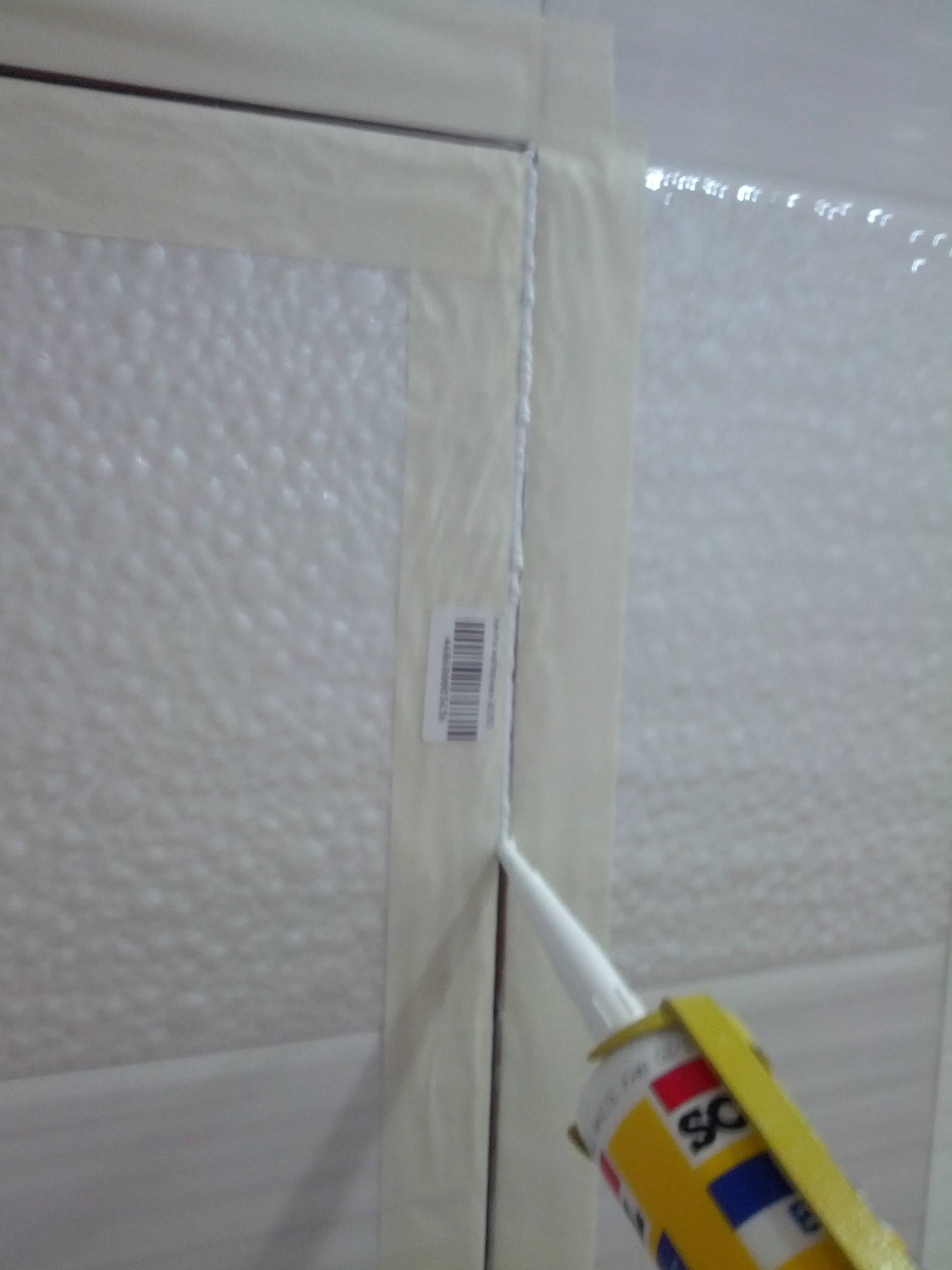

Рис. 11. Заполнение шва силиконовым герметиком

В результате получаем вот такую картинку

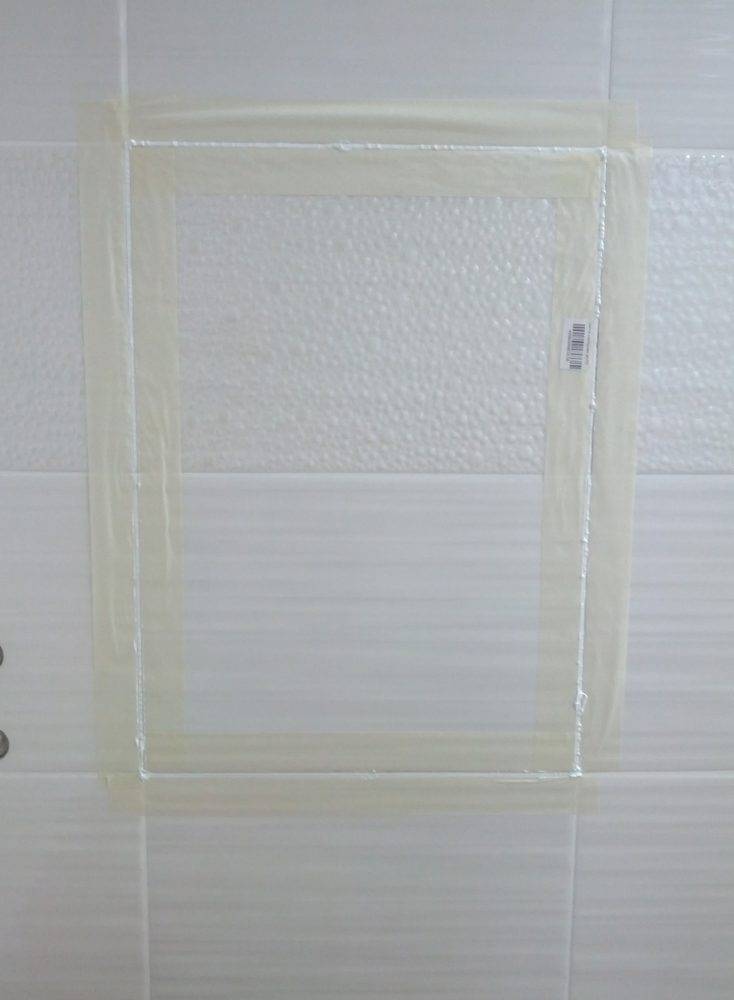

Рис. 12. Шов полностью заполнен герметиком

Чтобы силиконовый герметик не оставлял лишних следов на плитке обработаем всю поверхность мыльным раствором из пульверизатора

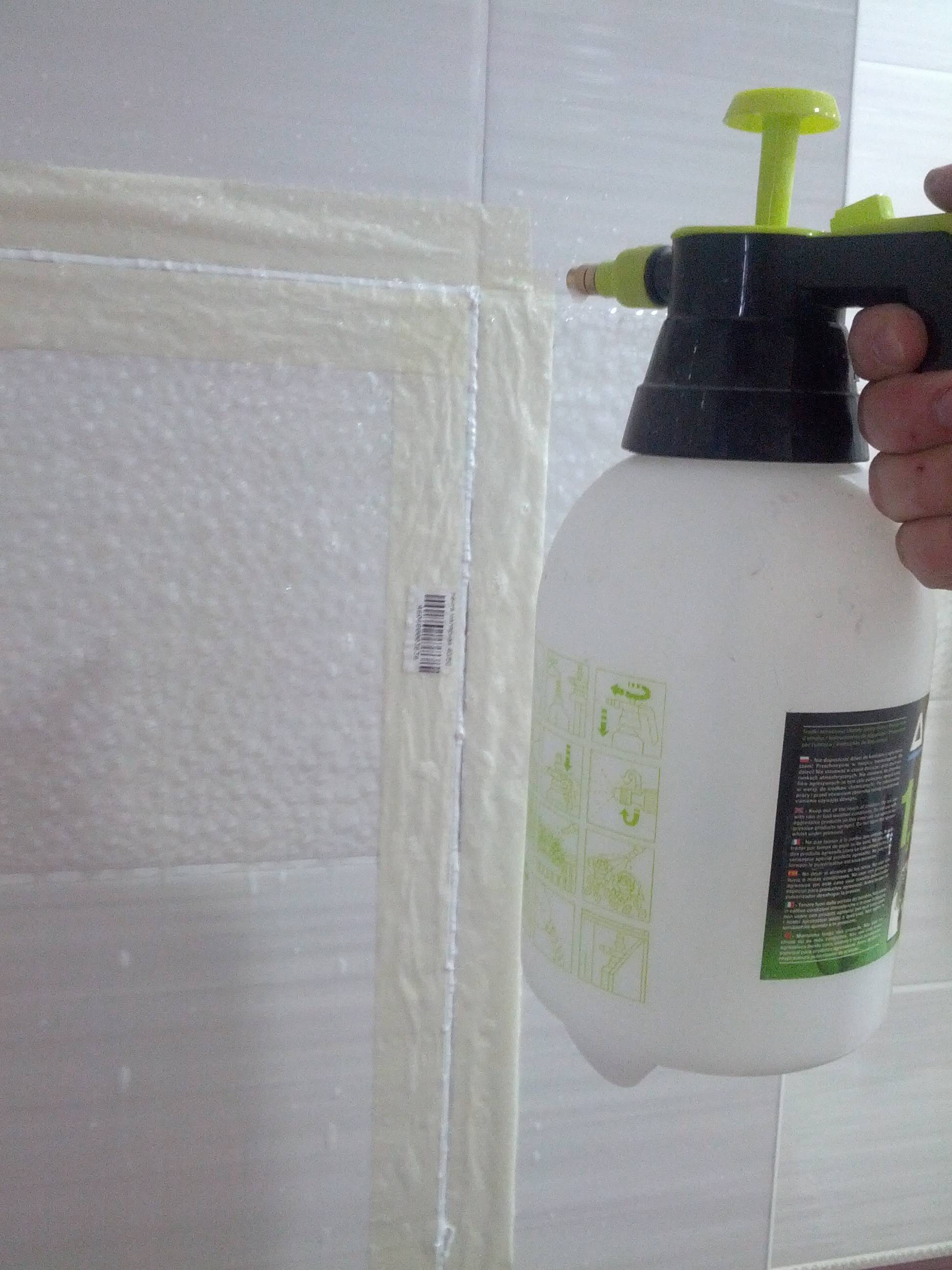

Рис. 13. Обработка швов мыльным раствором

Далее необходимо удалить лишний герметик со шва и придать ему округлую форму, как у остальных швов плитки на стене. Для этого я использовал кисточку с закругленной ручкой. Обмакиваем её в мыльный раствор, чтобы герметик не приклеивался к поверхности ручки и медленно проводим по всему периметру люка, см.рис. 14.

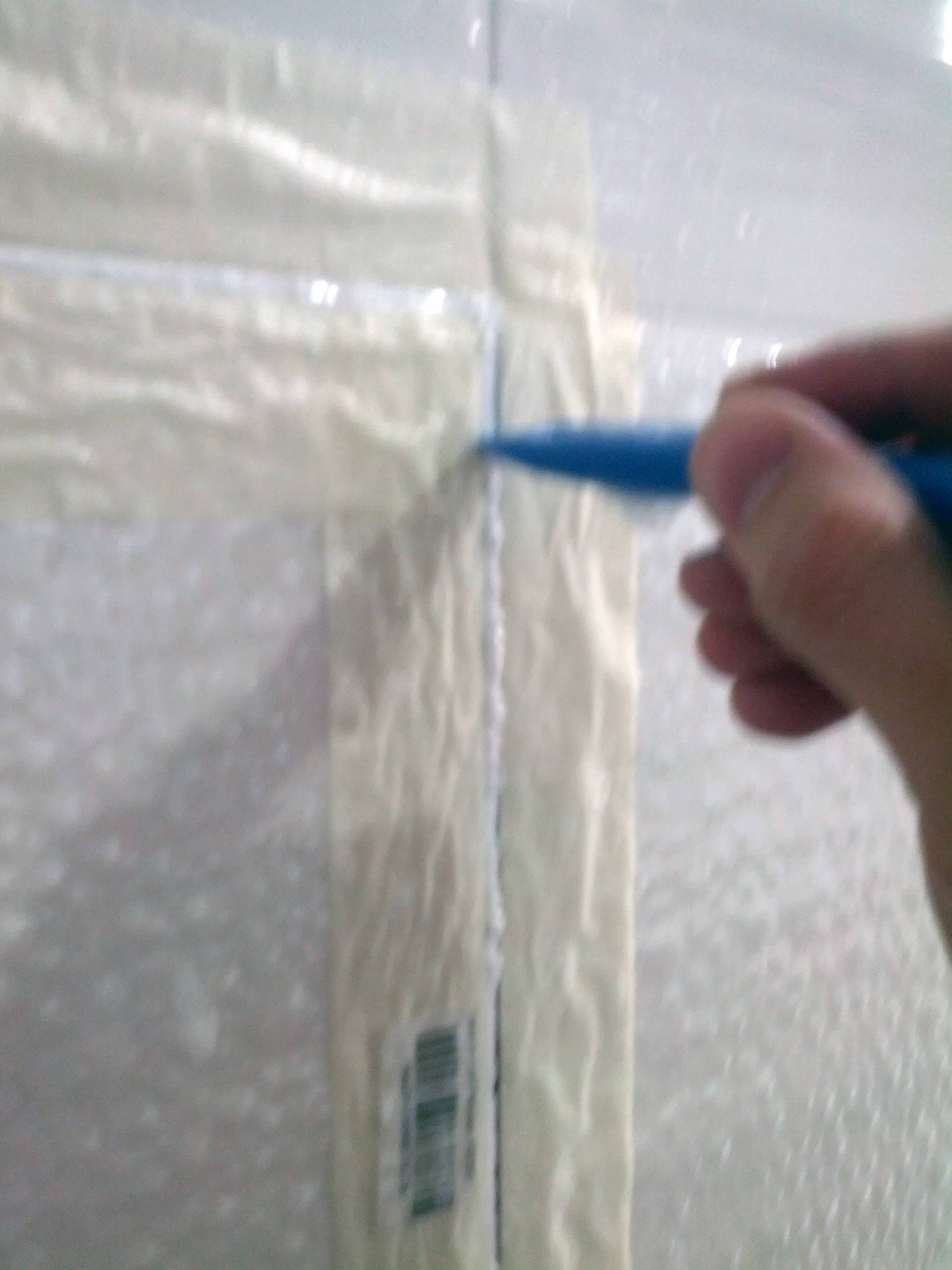

Рис. 14. Удаление излишков герметика

Далее, не дожидаясь пока высохнет герметик, необходимо удалить малярный скотч с поверхности плитки, см. рис.15.

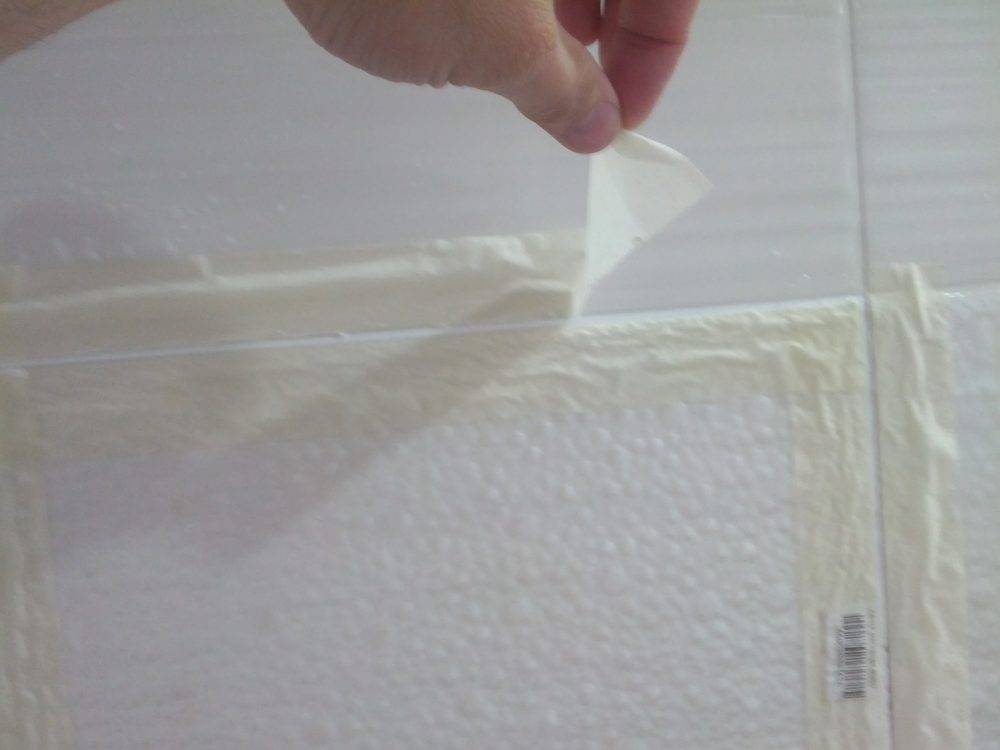

Рис. 15. Удаление малярного скотча

В результате мы получаем красивый и незаметный шов по всему периметру нашего люка.

Рис. 16. Шов невидимка

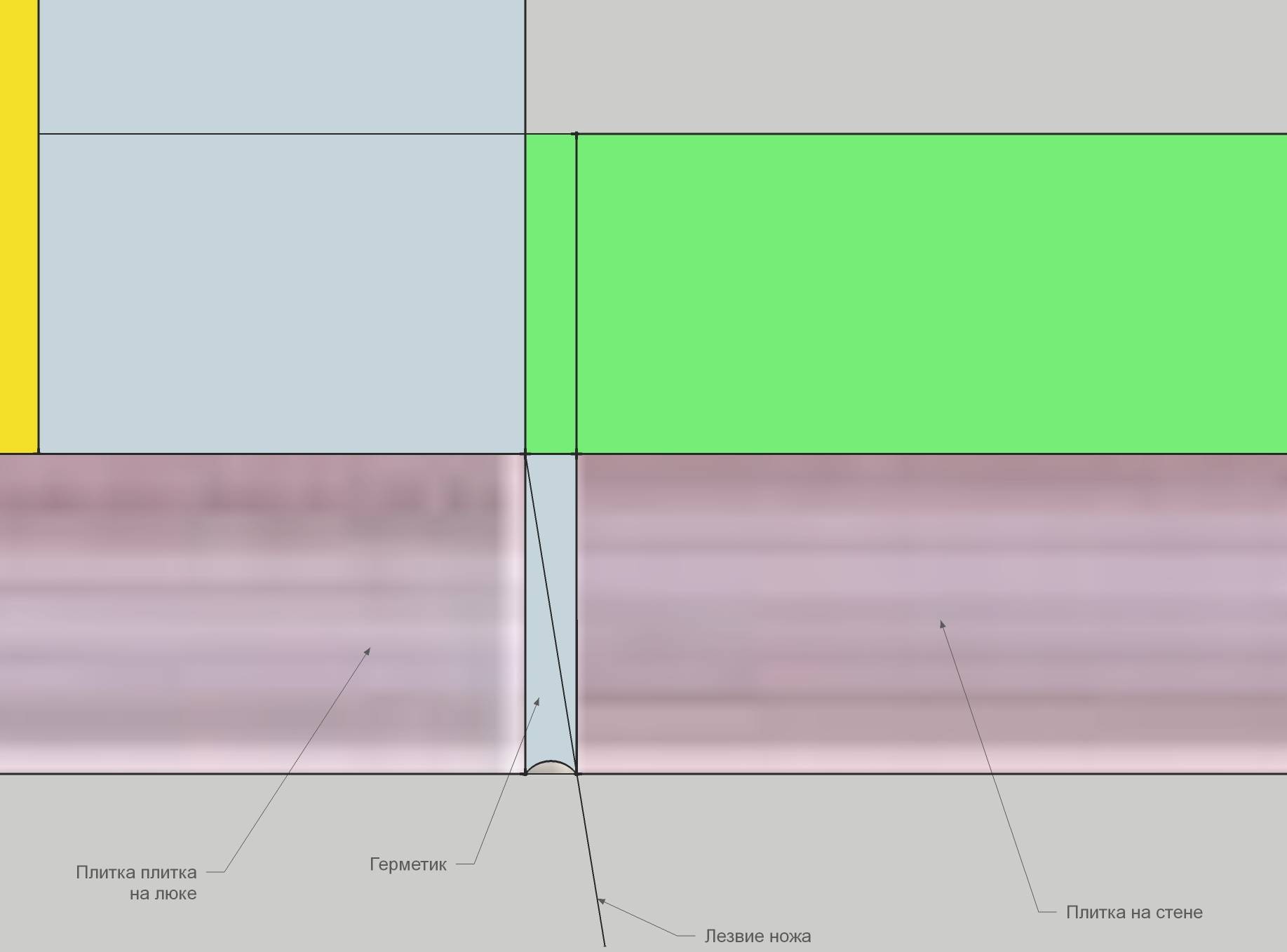

Заключительным этапом, чтобы люк открывался, необходимо обойным ножом, под углом 45 ° прорезать герметик на всю глубину шва, как показано на рис. 17.

Рис. 17. Разрезание герметика

Классификация люков по способу открывания

Люки в ванных комнатах отличаются размерами, способом открытия дверцы и делятся на несколько типов.

  • Распашная дверь используется для плитки с гладкой поверхностью. Крепится петлями к раме, легко открывается и имеет длительный срок службы. Дверь оснащена ручкой или защелкой. При отделке плиткой нужно следить за тем, чтобы облицовочный материал не выдвигался за дверцу более пяти сантиметров.
  • Дверь откидного люка легко откидывается в горизонтальное положение. Это устройство удобно в использовании там, где невозможно открыть или переместить дверцу. Обычно используется в нишах с оборудованием не требующего постоянного контроля.
  • Нажимной люк легко открыть при небольшом давлении и его дверца выталкивается вперед. Его практически не видно в ванной комнате, отделанной плиткой, мозаикой, натуральным или искусственным камнем.
  • Сдвижной люк имеет непростой механизм и может открываться по-разному. Встречается правостороннее и левостороннее открытие двери. Такое устройство обычно устанавливают в труднодоступные места или в комнаты малой площади для просмотра сантехнического оборудования за шкафом или стиральной машиной.
  • Модели с двумя дверями применяются при размерах люка более 750 мм в ширину и 1600 мм в высоту.
  • Усиленный люк используют при нагрузке на дверь свыше 40 кг. и при нестандартных нишах.

Как выбрать люк

Чтобы правильно выбрать ревизионный люк, измеряют высоту приборов, которые необходимо скрыть. Например, бывают настенные конструкции, также напольные и потолочные.

  • Чтобы установить люк на потолке, необходимо приобрести магнит, который поможет не закрываться дверям.
  • Люк на потолке, должен быть установлен правильно и быть довольно прочным, чтобы выдержать разные нагрузки.
  • Настенный люк, который выбирают большинство, легко открывается и у него должны быть в наличии петли, которые надежно не будут давать провиснуть люку.

Материалы при изготовлении могут быть, как алюминиевые, так и оцинкованные, еще нержавеющая сталь. Эти материалы выгодные по денежным средствам, также не подвергаются процессу коррозии.

Эти материалы обладают преимуществом, это прочность, которая позволяет хорошо выдерживать поверх наносимый гипсокартон или плиточных материалов. Если люк выбрали маленький, то используют изделия из пластика.

Люки можно отнести к двум категориям:

  1. Под плитку
  2. Под обоями или покраской

Рассмотрим первый вариант, это монтаж ревизионных люков под ванну под плитку

Есть два способа, как открывать люки, первый называется нажимной, второй – туда входит присоска. Первый вариант используется при материалах не гладких, которые не дают держаться присоске. Второй же вариант применяется при наличии гладких плитках.

Рассмотрим, какие могут быть материалы, отличающиеся своими особенностями:

  • Сдвижные – их монтаж осуществляется с препятствием
  • Распашные – используются при отсутствии каких-либо ограничений при открывания.
  • Откидные – их открывают на себя, затем вверх, нужно учитвать, что расстояние до препятствия равняется не менее двенадцати сантиметров.
  • Двухдверные – в большинстве случаев они применяются, когда проем больше семидесяти сантиметров.
  • Мозаика – они отличаются по наличию равных размеров и формы узору.
  • Усиленные – подходит при наличии тяжелых плит, рекомендуется устанавливать люк, который отличается по свойствам прочностью и выдержит любую нагрузку, чтобы размеры люка под ванну были 0.6 на 1.2 м.

Классификация ревизионных люков

Скрытые люки имеют разные конструкции, и какую бы вы ни выбрали, она не должна портить внешний вид ванной комнаты, а также быть легкой в применении. Естественно, что пользоваться этим скрытым люком часто не придется.

Скрытые люки подразделяются на такие категории:

  • пластиковые;
  • металлические;
  • люки-невидимки.

Теперь рассмотрим каждую из категорий более подробно.

Пластиковые ревизионные люки являются наиболее дешевым и простым вариантом. Они одинаковые внешне и могут отличаться по цвету или размеру. Установка такого люка достаточно простая: его следует при помощи саморезов вкрутить в стену или же при помощи клея вставить в приготовленное отверстие. Чтобы открыть дверцу скрытого люка, нужно просто надавить на дверцу.

Такое решение – наиболее простое, чтобы скрыть ревизионные проемы инженерных узлов.

Металлический ревизионный люк устанавливается и открывается, как и пластиковый и почти не отличается от него по размеру. Но в отличие от пластика, металлические модели имеют ряд таких преимуществ:

  • более долговечны;
  • способны длительное время не терять первоначальный внешний вид.

Единственный их недостаток по сравнению с пластиковыми моделями – это более высокая стоимость изделия.

А вот люки-невидимки называются так из-за того, что их практически не видно и их можно установить под любую отделку в ванной, в том числе под плитку. Когда вы покупаете скрытый люк, то у вас на руках есть только сам механизм, который нужно дополнительно оснастить дверей и облицевать ее материалом, который применялся для стен. Такие скрытые люки под плиткой можно применять для следующих целей:

  • скрытие центрального стояка;
  • скрытие запорной арматуры и других коммуникаций;
  • для хранения не очень нужных вещей и химических средств.

Такой люк под плитку монтировать гораздо сложнее, чем устанавливать обычный металлический или пластиковый люк. Это связано с тем, что установка люка под плитку совершается до отделки стен, что создаст те или иные сложности с оформлением помещения, в частности, с подгонкой плитки к люку. Так, сначала нужно установить и облицевать сам скрытый люк под плитку, а потом уже устанавливать и ее.

Основные элементы сантехнических люков

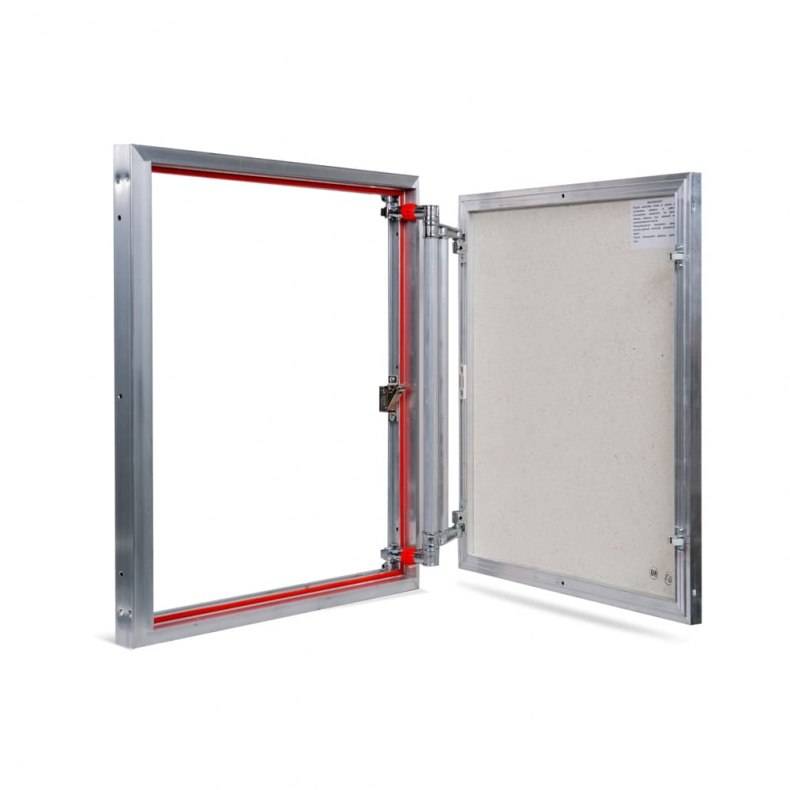

Обычные сантехнические люки-невидимки под плитку изготавливаются из нескольких элементов:

  1. Алюминиевая рама и дверца, на которую монтируется панель из влагостойкого гипсоволокнистого листа (ГВЛВ).
  2. Магнитный замок.
  3. Особая система петель и узлов для регулировки.

Чаще всего для сантехдверцы изготавливают из влагостойкого материала (обработанные ДСП, ОСП, гипсокартон). Рамка устанавливается в стену или нишу. Замок срабатывает от внешнего воздействия, удерживая дверь в пазах ниши.

Петельный механизм и регулировка – являются наиболее важной частью, так как от данных элементов напрямую зависит каким образом и в какую сторону открывается люк. Для простых вариантов в этих целях могут подойти навесные или мебельные петли

В более сложных – сдвоенные с дополнительными узлами регулировки.

Выбирая дверцы под плитку, размеры также важно учитывать. Стандартные размеры скрытых ревизионных люков предполагают минимальный размер 10×10 см, готовые изделия используют люки, которые подходят по размерам к обычной плитке 20×30 см

При работе с произвольными размерами, мастера стараются их приблизить к тому, чтобы на шторке полностью могли уместиться керамические изделия. Этот подход даст возможность «замаскировать» люк под плитку. Конкретные размеры напрямую зависят от того для чего предназначена дверца ревизионная и где расположены трубы или кабель.

Самым большим готовым вариантом можно считать дверцу лючков размером 120 см. Дверцы, изготовленные самостоятельно, которые отличаются от обычных параметров можно подогнать к следующим размерам: не меньше 5-50 мм запаса плитки на фиксаже со стеной не больше половины собственных параметров плитки со свободной стороны.

Открывается потайной люк под плитку следующим образом: необходимо нажать на центр со стороны петель, после чего откроется магнитный замок, и дверца смотрового лючка выйдет из рамы.

Разновидности

Разные модели сантехнических люков отличает размер, форма и прежде всего механизм закрывания. Выбор подходящего лючка выполняют в соответствии с функциями, габаритами короба и формой декоративной плитки, используемой для отделки стен. Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:

  • Распашные. Они представляют собой устройство с распашными дверками, открывающимися в стороны. Фиксация дверных створок происходит с помощью магнитов, присосок или поворотных ручек, а открываются они легким движением на себя. Сантехнические люки распашного типа обладают простейшей конструкций, поэтому редко ломаются, недорого стоят, и легко устанавливаются своими руками. Недостатком этой модели считают то, что для открывания дверок требуется достаточно много места.

    Распашной люк

  • Сдвижные. Такие модели также оснащаются двумя дверками, которые при открывании сначала выдвигаются вперед, а только потом распахиваются. Открываются сдвижные лючки легким нажатием на дверцу, которое приводит в движение механизм. Стоят такие устройства дороже, чем обычные, но они лучше подходят для установки в случае труднодоступности короба, когда места для открывания распашных створок недостаточно. Если на такой люк приклеить керамическую плитку, он полностью сольется со стеной, став невидимым.

    Сдвижная модель люка

  • Нажимные. Люк под ванну нажимного типа открывается при помощи пружинного механизма, выталкивающего дверки вперед. Простота открывания и различные размеры таких моделей делают их оптимальным вариантом для оборудования ревизионных отверстий для коммуникаций. Нажимной люк без использования специальных инструментов, своими руками открывается за считанные секунды, открывая доступ в недра короба, чтобы устранить поломку или протечку.

    Нажимной люк

Как выбрать люк по размерам

Мы не будем затрагивать нюансы с различными типами отрывания дверей, они зависят только от ваших пожеланий и особенностей планировки ванной комнаты. Остановимся на главном – определении оптимальных линейных размеров конструкции.

  1. По месту расположения сантехнической арматуры и контрольных проборов определите зону размещения устройства и ее высоту и длину.
  2. Снимите размеры керамической плитки, которую планируется использовать для отделки стен в комнате.
  3. Исходя из размеров керамической плитки определите, какое количество перекрывает площадь доступа к инженерным коммуникациям.
  4. Узнайте стандартные размеры скрытых люков, имеющихся в продаже.
  5. Выберите модель с габаритами рамы, которые равны или несколько меньше длины и ширины плиток, необходимых для перекрытия люка.
  1. Во время подбора размеров люка нужно иметь в виду, что по всему периметру плитка обязательно должна выступать за его габариты минимум на полсантиметра. Максимум со стороны петли на 5 см, с остальных сторон есть только одно ограничение – более 50% площади плитки должно быть приклеенным. В противном случае прочность соединения будет сомнительной, во время пользования люком эти элементы отделки могут оторваться.

Размеры пластиковых ревизионных люков

Рекомендация по выбору люка

С учетом этих требований не только подбирается модель и размеры люка, но и корректируется его положение на стене. В зависимости от размещения плитки во время разбивки конструкция может немного перемещаться в любую сторону, за чет этого исключается нарушения рядов. Во время перемещения люка нужно следить, чтобы все коммуникации оставались доступными.

Подбираем ревизионный люк

люк для ванной

Материалы для изготовления ревизионных люков

Люки могут различаться по месту установки, материалу изготовления, конструкции. Они представляют собой опорные рамы с дверцами, закрепленными на петлях.

В качестве основного материала может быть использован металл, пластик, гипсоволокнистая плита и даже гипсокартон, а крепежные детали изготавливают только из высокопрочного металла. Пластиковые люки чаще всего бывают белыми.

Это нейтральный цвет, который хорошо подходит для любой цветовой гаммы интерьера. Металлические конструкции отличаются только материалом изготовления и более высокой стоимостью. Они обходятся покупателям почти вдвое дороже пластиковых аналогов.

Люки с гипсокартонными дверцами обычно приобретают под покраску. Материал дверцы крепится на алюминиевый каркас для увеличения жесткости конструкции и большей устойчивости к деформациям

Самый дешевый вариант – люк с дверцей из гипсокартона, но его долговечность и эксплуатационные характеристики оставляют желать лучшего. Если стоимость принципиально важна, лучше выбрать бюджетную конструкцию из пластика или гипсоволокнистой плиты.

Большая часть моделей ревизионных люков либо белого цвета, либо рассчитаны под отделку при установке, но есть и цветные разновидности. Их используют в качестве декора помещений, как яркие акцентные детали

Если вопрос качества стоит на первом месте, стоит отдать предпочтение металлической модели. Она будет служить десятилетиями.

Металлические ревизионные люки представляют собой прочные жесткие конструкции, покрытые антикоррозионным составом. Срок их службы во многом зависит от условий эксплуатации, но потенциально они более долговечны, чем модели из любых других материалов

Отдельно стоит упомянуть о ревизионных люках-невидимках. Они предназначены для скрытой установки. Такую модель можно установить в техническую нишу в стене или под ванну.

Ее отделывают тем же материалом, что и стены. Размеры люка под ванну могут быть меньшими, чем для установки в ревизионную нишу в стене. Скрытую модель обычно отделывают кафельной плиткой и монтируют до того, как будет закончена финишная отделка стен.

Это обусловлено тем, что приходится очень точно подрезать плитку по размеру проема. Отделывать стену с нишей приходится в последнюю очередь и ориентироваться не на первый ряд, как обычно при укладке плитки, а на отделку ниши.

Технические ниши, замаскированные люками-невидимками почти неразличимы на фоне стены. Увидеть их можно только при открытой дверце

Самодельные люки для ванной

Сделать люк можно своими руками с помощью магнитов и плиточного клея.

Люк на магнитах

Безрамная конструкция, дверку ревизионного изделия небольшого размера (величиной с плитку) устанавливают на магниты.

Специальные наборы продаются в строительных магазинах, а в случае отсутствия таковых можно использовать магниты для мебели и оцинкованный перфорированный лист толщиной до 1 миллиметра.

  • примерьте плитку, которая будет служить дверцей, к проему и отметьте места, соответствующие углам ламели – тут будут располагаться магниты;
  • закрепите магниты к рамке проема, заклейте их широким прозрачным скотчем, также проложите клейкую ленту по всему периметру окна;
  • приложите металлические пластины к магнитам;
  • нанесите клей на скотч по всем сторонам проема, включая поверхность пластинок;
  • установите плитку в окно, вдавив ее, чтобы смесь хорошо к ней прилипла, сразу же ветошью или губкой удалите излишки состава;
  • закрепите дверцу в таком положении на 6 часов, можно использовать для этих целей малярный скотч;
  • после высыхания клея, снимите плитку: металлические пластины закрепятся на ней и примыкание к магнитам будет точным;
  • оформите швы затиркой или силиконом.

При наличии доступа с обратной стороны во время монтажа люка:

  • просто приклейте к дверце пластины, зафиксируйте на них магниты;
  • установите плитку в проем, отметьте расположение и привинтите магниты к рамке.

Для открытия люка на магнитах нужно поддеть дверцу любым крючком или установить небольшую ручку.

ВНИМАНИЕ! При разведении сухой смеси для монтажа люка добавьте в нее клей ПВА (возьмите в том же количестве, что и воду)

Люк на клею

Крепление такого типа рекомендуется делать в тех местах, где не придется слишком часто открывать люк (например, для ревизии сифона, при условии его правильного монтажа):

  • примерьте плитку к проему: отверстие должно быть на 10-15 миллиметров меньше размеров дверцы;
  • обрежьте ламель при необходимости;
  • нанесите точечно клей или силикон на дверцу (по 2 точки на каждую сторону);
  • зафиксируйте плитку в проеме и закрепите ее до высыхания клеящего состава скотчем;
  • произведите затирку швов.

При необходимости демонтажа дверцы, аккуратно удалите затирку и подденьте плитку ножом.

ВАЖНО! После окончания отделочных работ в ванной комнате всегда оставляйте несколько ламелей, если дверца люка треснет, ее можно будет с легкостью заменить

Разъем для плитки: как выбирать, формировать функции и преимущества

Плиточные светильники — стеновые проемы скрытых установок с возможностью последующей плитки, фарфоровой плитки и т. д.

Эти горлы обеспечивают легкий и легкий доступ к скрытым техническим коммуникациям в ограниченном пространстве без нарушения его дизайна.

Они отличаются прочной стальной или алюминиевой рамой с прочными петлями и надежными замками, которые могут удерживать вес двери с помощью перевернутого материала во время работы и исключать провисание и наклон двери.

Поверхность материала двери обычно влагостойкая.

Двери из плитки изготавливаются с раздвижными, раздвижными дверями и съемными и несъемными. Дверь открытого типа выбирается в соответствии с характеристиками установки пространства лоскута и доступными пространственными ограничениями вокруг него.

Структурные характеристики мельницы для плитки позволяют, когда отделочные работы почти полностью невидимы на поверхности стены (с правильной реализацией инструкций по установке), что сохраняет общий дизайн и дизайн объекта.

Этапы установки

Особенности монтажа ревизионных дверок зависят от материала конструкций, в которые они устанавливаются. В кирпичные, пенобетонные и бетонные стены установка сантехнического люка под плитку проводится после встраивания рамы в проём. В каркас устанавливают конструкцию и добиваются полного совпадения дверцы с плоскостью стены. После этого остаётся закрепить изделие саморезами через отверстия в боковой части рамы.

Заключительный этап установки ревизионной дверцы в стену из кирпича или бетона зависит от типа отделки – краской или плиткой. В первом случае щели между дверкой и ограждающей конструкцией обрабатываются монтажной лентой. Во втором – поверх люка наклеивается плиточный материал таким образом, чтобы полностью совпадать с общей плоскостью стены. Сохранить целостность рисунка будет проще, если начать именно с облицовки дверцы.

Отличий установки скрытого люка под плитку или покраску внутрь перегородок из листового материала (например, гипсокартон или асбоцемент) немного. Они заключаются только в необходимости предварительно смонтировать каркас стены с учётом размещения скрываемого оборудования и обшить его листами. Далее требуется выпилить отверстие для дверцы и продолжить установку плитки или материала под покраску (такого же, как и основная часть конструкции).

Для того чтобы люк невидимка, монтаж которого уже завершён, не только скрывал оборудование, но и защищал помещение от шума воды, требуется выполнить звукоизоляцию конструкции:

  1. Почистить плитку в зоне шва.
  2. Оклеить зоны вокруг дверцы с помощью малярного скотча.
  3. Заполнить шов герметиком, сняв шпателем его излишки.
  4. Удалить ленту.
  5. Подождать 2 суток и только потом прорезать шов по всей глубине герметизирующего слоя под углом около 45 градусов.

Стоит отметить, что размеры проёмов под люки-невидимки должны совпадать с монтажными габаритами дверок. А установка сантехнического люка небольшого размера допускает его монтаж в сборке с рамой. Тогда как большие конструкции требуют разборки на составные элементы и отдельной установки.

Обзор производителей скрытых люков под плитку


Российская производственная компания Хаммер – более 10 лет специализируется на изготовлении и поставке люков для стен, подвалов, потолков. Модели этого производителя имеют широкий размерный ряд. Вся продукция соответствует международным стандартам качества. На данный момент, кроме ревизионных люков под покраску, фирма выпускает 2 известные модели, предусматривающие отделку плиткой: «Зевс» и «Слава».

“Зевс”

Нажимного типа изделие обладает высокой прочностью, благодаря усилению конструкции добавочными ребрами жесткости (модели предназначены для проемов до 1600х1600 миллиметров, а толщина облицовочного материала при этом имеет допустимое значение до 15 миллиметров);

“Слава”

Люки с нажимным механизмом открытия, очень удобные в монтаже и эксплуатации изделия, характеризующиеся долгим сроком службы и умеренной ценой. Система соединений и шарниров люков позволяет не использовать для открытия дверцы ручки (присоски) – достаточно просто нажать на место, где расположены защелкивающиеся механизмы, при этом совмещение рамы и двери осуществляется автоматически. Изделия модели «Слава» допускается устанавливать на любую поверхность, дополнительный изоляционный слой крышки защищает скрытые коммуникации от попадания влаги. Крепить на люк можно материал, размер которого больше дверцы, что позволяет исключить дополнительную работу по обрезке плитки.

Государственная – производство широкого ассортимента люков Ревизор разнообразных конструкций: можно использовать под обои, покраску, плитку и другие материалы. Компанией изготавливаются изделия для потолков, полов, стен, подвалов, выпускаются ревизионные люки из алюминия, стали, полимерных материалов. Металлические участки обработаны специальными составами, обладающими антикоррозийными свойствами.

Все выпускаемые люки проходят трехуровневую систему контроля качества:

  • люки Ревизор под обои (покраску) – применяются для монтажа на стены или потолок, механизм открытия –нажимной;
  • напольные люки Ревизор – предназначены для использования в жилых помещениях, имеют безопасную и надежную конструкцию;
  • люки АлюКлик, Т-34 (под плитку) – имеют различные механизмы открывания, предназначены для помещений с различной планировкой и предусматривают отделку облицовочными материалами.

– выпуск и проектирование напольных и настенных высококачественных изделий, изготовленных из алюминиевого профиля, с узлами регулировки дверцы c фторопластовыми подшипниками, что исключает закисливание подвижных узлов. Продукция компании аттестована по высшей категории качества.

Регулируем дверцу

Нужно правильно установить ревизию и отрегулировать дверцу или дверцы. Петли для люков невидимок выполняют функцию регулировки, их можно подправить и поставить в нужное положение специальным шестигранным ключом.

  • Кроме того нужно определиться в какую сторону будет открываться люк, и какой тип использовать.
  • При открытии дверцы не должны закрывать плитку на соседней стене или касаться других предметов в ванной.
  • Не стоит монтировать ревизию в углу.
  • Чаще всего используют варианты с открытием вправо или влево, но иногда практикуют открытие вверх или вниз. Все зависит от размеров ванной комнаты и формата плитки.
  • Еще перед началом монтажа ревизии сделайте приблизительную раскладку плитки. Нужно просчитать, чтобы в зоне дверцы люка были цельные плитки, без подрезки.

Крепим гипсокартон внахлест по отношению к раме, после чего крепим листы саморезами к ревизии.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
