Технические характеристики SMD 2835.
Светодиоды SMD 2835 – мощные полупроводниковые источники света с прямым напряжением от 2,8В до 7,2В и силой прямого тока до 30мА.
Сила светового потока при этом в зависимости от номинала варьируется от 20лм до 63лм. В качестве материалов светоизлучающего кристалла используются Индий (In), Галлий (Ga) и Нитроген (N).
Применение легирующих добавок и разнообразных технологий производства позволяют получить различные оттенки белого свечения: чистый белый, дневной и теплый белый.
Корпус светодиодов SMD 2835 изготавливается из термоустойчивого пластика, линза – из прозрачной эпоксидной смолы.
Отличительной особенностью представленных светодиодов является большая контактная площадка (теплоотводящая подложка), обеспечивающая дополнительный отвод тепла, накапливаемого в процессе свечения.

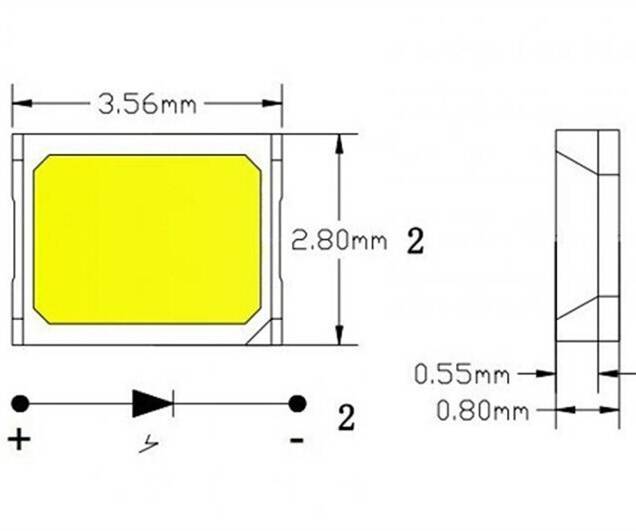

Типоразмер 2835 указывает на габаритные размеры светодиода – 2,8×3,5 мм.
Монтируются светодиоды на поверхность по SMD-технологии (Surface Mounted Device) с помощью групповой пайки или с использованием термо воздушной паяльной станции. Процесс оплавления рекомендуется проводить в атмосфере азота при соблюдении временно-температурных условий пайки.
Катодный вывод чип-светодиодов 2835 визуально определяется небольшим срезом угла корпуса и более коротким выводом. При подключении питания следует учитывать полярность светодиодов.
Также запрещено подключать светодиоды напрямую к источнику питания. В качестве ограничительного стабилизатора тока необходимо использовать драйверы питания или резисторы. При этом на каждую цепочку последовательно соединенных светодиодов подключается отдельный резистор.
Повышенная рабочая температура среды составляет не более +85°С, пониженная рабочая температура – не ниже -40°С. Потери мощности не превышают 200 мВт. Угол свечения широкий – 120°. Срок службы не менее 10 000 ч.
В качестве примера рассмотрим характеристики SMD 2835 белого цвета свечения с цветовой температурой 5500°K.
В зависимости от состава люминофора white SMD 2835 выпускается в тёплом, нейтральном и холодном белом свете с коэффициентом цветопередачи не менее 75%.
Максимально допустимый прямой ток равен 180 мА, импульсный – 400 мА с шириной импульса до 10% от периода. При этом разброс прямого напряжения может составить 2,9-3,3В.
Излучаемый световой поток достигает 50 лм с углом рассеивания 120°. Работая на номинальном токе, white SMD 2835 рассеивает порядка 0,5 Вт мощности и требует дополнительного охлаждения, при этом диапазон рабочих температур светодиода составляет от -40 до +65 °C.
Все приведенные характеристики подразумевают использование светодиодов с индексом 2835 при температуре окружающей среды Ta=25°C. Однако в реальности чип работает в гораздо менее комфортных условиях. Отводу тепла мешает защитный силиконовый слой или рассеиватель лампы, да и температура в комнате порою выше, чем 25°C.
На первом графике видно, что номинальный ток 180 мА можно подавать на светодиод только при Ta=0…30°C. С ростом температуры рабочий ток необходимо снижать, чтобы не перегреть кристалл. Уже на 80 градусах ток следует ограничить на уровне 50 мА, что и делают малоизвестные китайские производители светодиодной продукции. Не заботясь об эффективном охлаждении, они умышленно занижают рабочий ток.
В реальности можно рассчитывать на светоотдачу, равную 80–90% от паспортного значения. Ещё более сильно на световой поток влияет величина прямого тока, 100% светоотдача возможно лишь при 180 мА, а для этого нужен идеальный отвод тепла.
Если рассматривать, допустим, низкокачественные китайские светодиодные лампы, где реальный ток на одном чипе равен около 50 мА, то относительный световой поток будет составлять не больше 25% от номинала. Кроме этого светоотдача плавно снижается во время работы светодиодов и спустя 3000 часов составит около 95% от исходного состояния. Наглядно это показано на следующем графике. Заниженная светоотдача и рабочий ток вовсе не показатель подделки, эти параметры характеризуют реальные условия работы светодиода в чипе SMD 2835.
Что можно сделать из светодиодов своими руками?
Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.
Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО “АСП Северо-Запад”
“Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.”
Стабилизатор для диодных ламп – подобный можно спаять самостоятельно
Стабилизатор тока – какую функцию он выполняет
Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.
Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.
Схема подключения дневных ходовых огней на автомобиле
Дневные ходовые огни на автомобиль
Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».
Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.
Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток
ДХО должны быть заметны при свете солнца.
Такую рекламу легко можно сделать самостоятельно
Мигающие светодиоды – для чего это нужно?
Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды
В результате получается мигающая реклама, которая явно привлечет внимание
Цветомузыка на световых диодах – сложно ли ее сделать
Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.
Простейшая цветомузыка – осталось подключить датчик звука
В магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.
Индикатор напряжения: что делать, если он перегорел
Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.
Этот диод можно с легкостью заменить при желании
Еще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).
Применение SMD светодиодов
В качестве элементов общего освещения светодиоды СМД стали использовать недавно (после достижения интенсивности излучения 120 лм/Вт). Это позволила производить светодиодные лампы, способные заменить люминесцентные и с нитью накала. Производители заботятся о том, чтобы потребителям при замене не нужно было менять или перестраивать систему освещения, покупать другие светильники и прожекторы. Из СМД Led просто собрать любые матрицы и встроить в стандартные корпуса люминесцентных и галогеновых ламп.
Широко используются:
- конструкции SMD-Led-прожектор-датчик движения в подъездах многоквартирных домов, на территориях частных домов, в бытовых помещениях;
- ленты из СМД 5050 – освещение помещений различного назначения;
- ленты из СМД 5630 в подвесных и натяжных потолках;
- компактные СМД 3014 и СМД 3528 в декоративной подсветке жилых и коммерческих помещений;
- СМД 2825 – в основной источник и подсветка;
- в системах аварийного освещения.
Диоды в узком корпусе крепятся на любые поверхности, для корпуса 3-5 мм требуется алюминиевый профиль, хорошо отводящий тепло. Мощность и цвет света подбирается для каждой сферы. Благодаря широкому углу освещения SMD используются на производствах ламп с самыми распространенными видами цоколей и прожекторов.
Любую ленту из СМД можно разделить и прикрепить как в помещении, так снаружи (в декоративных конструкциях, различных коробах, рекламных конструкциях).
Какие бывают светодиоды
Рассмотрим классификацию приборов LED в зависимости от их назначения, и технических хаpaктеристик.
Свойства и параметры индикаторных моделей
Индикаторные светодиоды могут иметь диаметр: 3, 5, 10 или 8 мм. Их напряжение варьируется от 2,5 до 5 Вольт. При этом они потрeбляют электрического тока от 10 до 25 миллиампер. Средняя яркость такого диода – всего от 100 до 1000 милликанделл. Данные приборы обладают круглыми или прямоугольными линзами.
Осветительные диоды
Активнее всего диоды применяются в освещении. Осветительные диоды изготавливаются, путем покрытия синего светодиода слоем люминофора. Светодиоды COB представляют собой подложку с расположенными на ней полупроводниками. Кристаллы при этом залиты люминофором нужных цветов. Плотность размещенных кристаллов обеспечивает повышенную яркость излучаемого света.
Параметры качественного светодиодного фонаря
На сегодняшний день на рынке можно приобрести большое количество и обычных фонарей, но их активно вытесняют светодиодные. Произошло это в первую очередь из-за того, что последние дают намного более яркий свет.
Для того чтобы правильно подобрать светодиоды для фонариков, характеристики которых весьма разнообразны, необходимо при выборе учесть все основные требования покупателя
То, на что нужно обратить внимание – это тип луча, он может быть широким или узким. Какому виду отдать предпочтение, зависит от будущего применения. К примеру, чтобы можно было видеть предметы на расстоянии 30 метров, лучше подобрать фонарик с широким лучом, а модели с узким могут хорошо подсветить удаленные объекты
Чаще всего такое освещение имеют тактические приборы, которыми пользуются туристы, охотники и велосипедисты
К примеру, чтобы можно было видеть предметы на расстоянии 30 метров, лучше подобрать фонарик с широким лучом, а модели с узким могут хорошо подсветить удаленные объекты. Чаще всего такое освещение имеют тактические приборы, которыми пользуются туристы, охотники и велосипедисты.
Еще одним важным фактором, влияющим на работу фонаря, является тип его питания. Для самых простых бытовых приборов используются обыкновенные батарейки типа АА или ААА, но для сильных и мощных устройств такого объема будет недостаточно. В этом случае необходимо воспользоваться литий-ионными аккумуляторами, которые могут работать беспрерывно в течение 5 часов.
Стоит обратить свое внимание и на светодиоды для фонариков, характеристики яркости которых отличаются между собой не более чем на 40%. Гарантией качества выбранных устройств служит наличие маркировки. В случаи ее отсутствия можно говорить о несертифицированном изделии, чаще всего китайского производства
В случаи ее отсутствия можно говорить о несертифицированном изделии, чаще всего китайского производства.
Краткие технические характеристики
При изготовлении осветительных приборов производители руководствуются несколькими характеристиками:
- габаритами платы;
- количеством кристаллов;
- вольтажом и током;
- светопотоком;
- температурой среды эксплуатации.

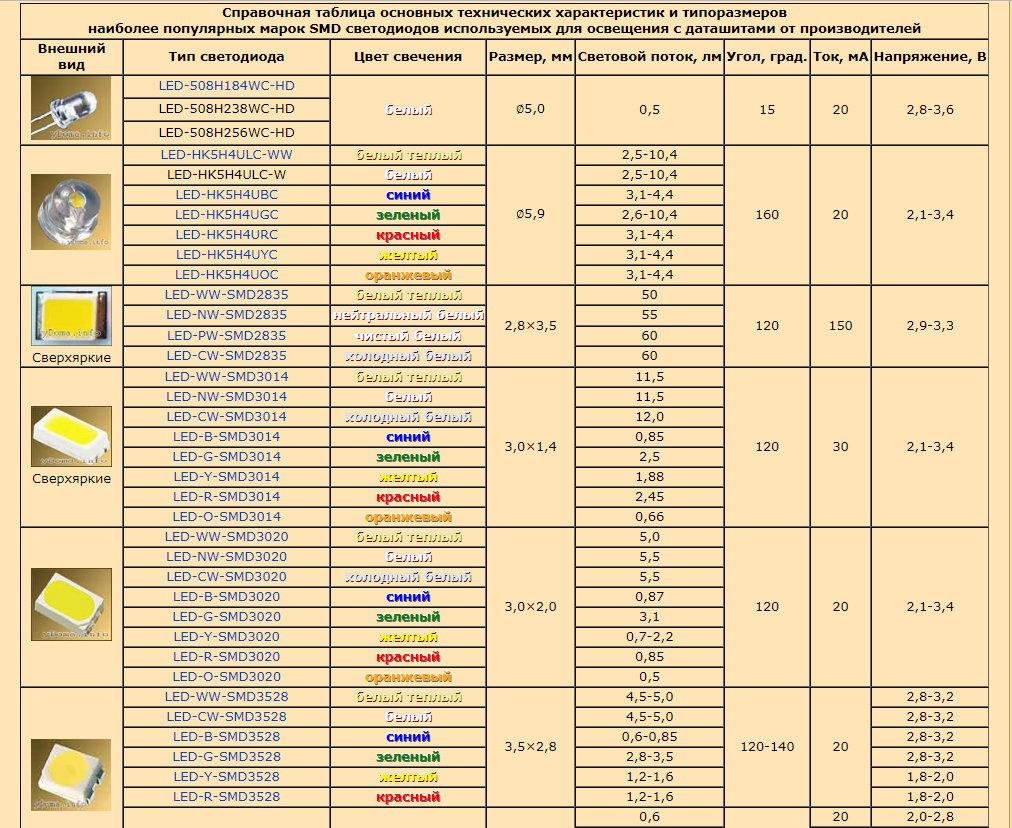

Таблица самых распространенных SMD светодиодов:
| Тип SMD | Количество кристаллов | Габариты (мм) | Мощность (Вт) | Ток (мА) | Светопоток (лм) | Температура среды |
| 3528 | 1 | 3,5х2,8х1,4 | 0,02 или 0,06 | 20 | 5-7 | -40 – +85 |
| 5050 | 3 или 4 | 5х5х1,6 | 0,02 | 60 или 80 | 18-20 | -40 – +60 |
| 5630 | 1 | 5,6х3х0,75 | 0,2-0,4 | 150 | 58 | -25 – +65 |
| 5730 | 1 или 2 | 5,7х3х0,75 | 0,5 или 1 | 150 или 300 | 50 или 158 | -40 – +65 |
| 3014 | 1 | 3х1,4х0,75 | 0,1-0,12 | 30 | 9-13 | -40 – +85 |
| 2835 | 1 | 2,8х3,5х0,8 | 0,2, 0,5 или 1 | 60, 150 или 300 | 20, 50 или 100 | -40 – +85 |
Эти лампочки могут быть одно-, двух- и многоцветные. Из них можно создавать жесткие и гибкие модули любой формы (круглые, прямоугольные, линейные, с цоколем). Круглый радиатор используется в прожекторах.
Эффективность (светоотдача)
Отношение светового потока к потребляемой мощности (Лм/Вт)
Это та величина, которая в первую очередь попадает во внимание специалистов, потому что именно по эффективности определяется применимость светодиодов для систем освещения. Для сравнения:
- лампочка накаливания: 8-12 лм/Вт;
- люминесцентные (энергосберегающие) лампы : 30-40 Лм/Вт
- современные светодиоды: 120-140 Лм/Вт
- газоразрядные лампы (ДРЛ): 50-60 Лм/Вт
Показатели очень хорошие, что позволяет успешно конкурировать с люминесцентными, натриевыми, галогеновыми лампами. Более того, светодиоды уже выигрывают по этому показателю у газоразрядных ламп, т.к. весь световой поток у них идет в одну полуплоскость, поэтому не требуются разного рода отражатели.
Цветовая температура
Цветовая температура используемых светодиодов: 2500 Кельвинов- 9500 Кельвинов.
- -2500-3000 Кельвинов: теплый белый свет. (warm white или сокращенно WW) Он ближе к лампам накаливания.
- -4000-5000 Кельвинов: нейтральный белый свет.( white neutral или сокращенно NW)
- -6500-9500 Кельвинов: холодный белый свет. (cold white или сокращенно CW)
Будет интересно Что такое биполярный транзистор
По источникам независимых исследований, именно нейтральный белый свет является наиболее комфортным для офисной работы, и в нем предметы становятся наиболее четкими. Нашей компанией используются светодиоды с нейтральным светом .Кроме того, в осветительных приборах мы используем цветные светодиоды (основные цвета : красный, синий, зеленый, желтый) и светодиоды RGB(полноцветный светодиод).
Размеры светодиода

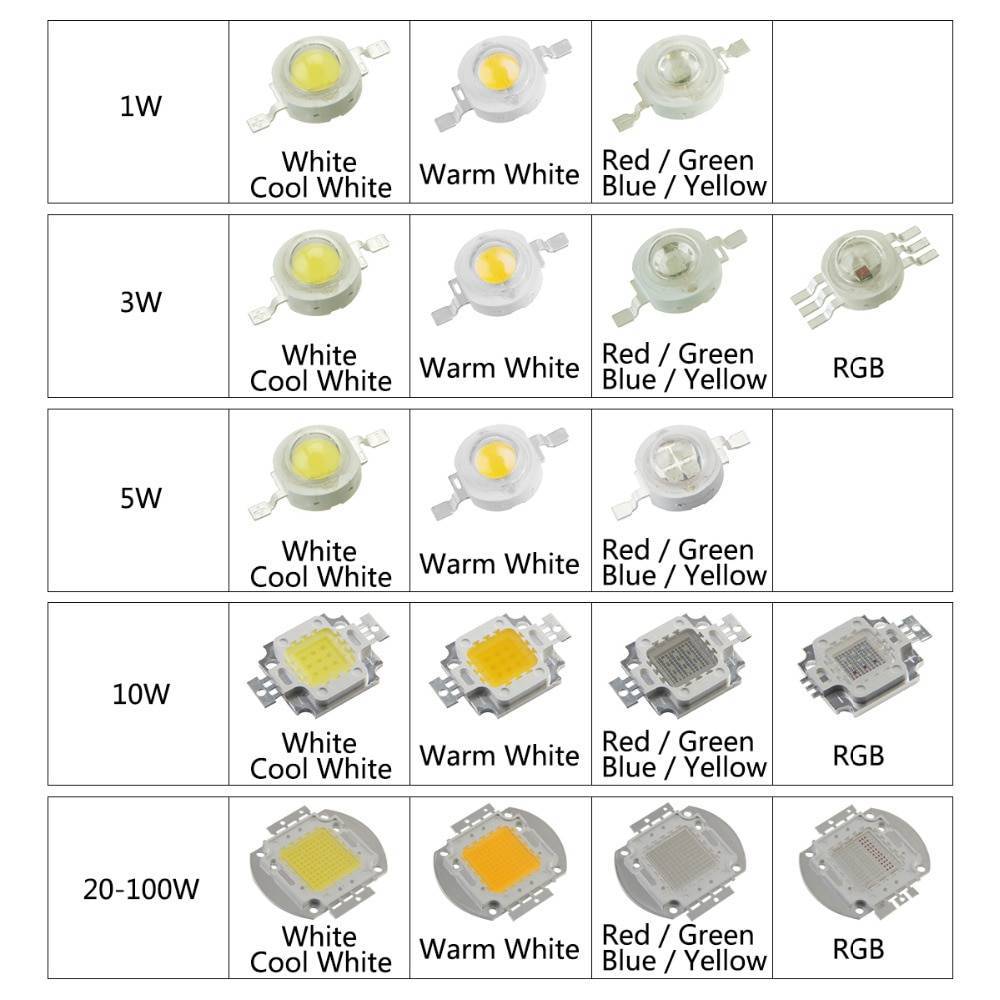

Мощность светодиодов.
- малой мощности: до 0,5 Вт (20-60 мА);
- средней мощности:0,5-3Вт (100-700 мА);
- большой мощности: более 3-х ватт (1000м А и более).
Угол свечения как правило 120-140 градусов, в индикаторных 15-45 градусов.
Деградация (ресурс) светодиодов
Очень важный показатель. Многие производители декларируют около 100 тысяч часов и даже более. Какие факторы оказывают влияние на ресурс светодиодов? В первую очередь это токовая деградация. Если через диод пропустить силу тока большую, чем та, на которую он рассчитан, то наступает быстрая деградация. Как правило: в пределах первых 1000 часов. Этим пользуются недобросовестные производители. Следующий фактор – температурная деградация. Светодиод в процессе работы нагревается. И, если не отводить тепло, то диод быстро потускнеет.
Для отвода тепла применяется много конструкторских решений. В наших светильниках применяется плата с алюминиевой подложкой. Подложка в свою очередь имеет механический контакт с корпусом светильника, что дополнительно отводит тепло. Главное: в точке пайки светодиода соблюдать температурный режим не более 65 градусов Цельсия. В наших светильниках это достигается. Соответственно, находясь в рабочем режиме, ресурс диодов в предлагаемых светильниках составляет декларируемые 40-50 тысяч часов.
Индикаторные светодиоды (ILT)
Сегодня являются лидерами в повсеместном использовании. Появившись в 60-х годах, они быстро завоевали популярность, вытеснив лампы накаливания, используемых в качестве подсветки и индикации. А использование в данных светодиодах кристаллы с повышенной яркостью позволяют использовать их в мощных светоизлучающих устройствах (фонари, стоп-сигналы, индикаторные огни, светофоры, DIP-ленты и т.д.). На сегодняшний день практически ни одна бытовая техника не обходится без индикаторного светодиода. Существуют следующие стандартные типоразмеры индикаторных светодиодов : 3; 5; 4,8; 8 и 10мм. Рабочий ток таких светодиодов как правило 20-40мА, световая отдача может доходить для белого света 3-5Лм со светодиода. Угол излучения у данных светодиодов либо узкий (15-45 градусов), либо широкий (110-140 градусов).
Светодиод SMD 5630: особенности и характеристики
Светодиод SMD 5630 – представляет класс высокоэффективных светодиодов средней мощности, предназначенных для поверхностного монтажа.
SMD 5630 производства Philips, Epistar, Samsung отличаются высоким коэффициентом цветопередачи, что позволяет конструировать на их основе светильники для качественного освещения внутри помещений.
В качестве примера рассмотрим светодиод LUXEON 5630 Mid-Power, выпускаемый компанией Philips lumileds.
Конструктивные особенности
SMD 5630 выполнен в корпусе размером 5,6х3,0х0,9 мм.
Электрический контакт осуществляется через 4 вывода, как показано на рисунке.
Они имеют следующее назначение:
- 1 – катод;
- 2 – катод;
- 3 – анод;
- 4 – не задействован.
По центру нижней части корпуса SMD 5630 предусмотрена контактная площадка размером 1,62х1,28 мм, предназначенная для эффективного отвода тепла от излучающего кристалла.
Во время монтажа она обязательно должна быть припаяна к печатной плате. При этом контакт теплоотвода электрически должен быть изолирован от анода и катода.
Для визуального определения анода и катода со стороны выводов катода на люминофоре имеется срез.
Технические характеристики
Белые светодиоды SMD 5630 на номинальном токе 100 мА излучают световой поток от 32 лм (2700К) до 36 лм (6500К). При этом падение напряжения на p-n-переходе может варьироваться от 2,9 до 3,4 В.
Для своих светодиодов Philips lumileds гарантирует коэффициент цветопередачи CRI не ниже 80 ед. и угол рассеивания света 2ϴ1/2 равный 120°.
Для пайки рекомендуется использовать низкотемпературные оловянные сплавы, придерживаясь международного стандарта JEDEC J-020B. Пайку светодиодов следует производить при температуре не выше 260°C на протяжении не более 10 сек.
Зависимость прямого напряжения от протекающего тока показана на вольт-амперной характеристике (t=25°C). Из приведенного графика следует, что падение напряжения на номинальном токе для большинства белых светодиодов SMD 5630 составляет 3,1 В. Яркость светодиода напрямую зависит от соблюдения его температурного режима работы. Как видно из графика повышение температуры в точках припоя до 85°C вызывает снижение светового потока примерно на 15%
В связи с этим очень важно избегать перегрева кристалла. Например, светодиодную ленту на SMD 5630 нужно обязательно клеить на алюминиевый профиль. На следующем графике показана зависимость светового потока от величины прямого тока
Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C
На следующем графике показана зависимость светового потока от величины прямого тока. Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C.
Область применения
Так же как и SMD 5730, светодиоды SMD 5630 устойчивы к вибрации и резким перепадам температуры (-40/+65°C), что в значительной мере расширяет их сферу применения.
Благодаря высоким эксплуатационным показателям, данный тип светодиодов устанавливают в светильники уличного, промышленного и аварийного освещения. В розничной торговой сети можно свободно купить светодиодные ленты и модули на 12 В, а также линейки на 220 В, собранные на базе SMD 5630.
Опираясь на технические данные, радиолюбителям будет несложно произвести расчёты и своими руками сделать подсветку на светодиодах SMD 5630.
К сожалению, найти в продаже фирменные светодиоды форм-фактора 5630 непросто. Вместо них на рынке превалируют китайские аналоги с сильно заниженными техническими характеристиками.
Такое несоответствие параметров объясняется установкой в корпус 5,6х3,0 мм кристалла значительно меньших размеров, который не может длительно пропускать ток в 150 мА.
Поэтому производители светодиодных ламп и лент, собранных на поддельных SMD 5630, подбирают рабочий ток на своё усмотрение, в результате чего снижается срок службы изделия.
Параметры тока, важные для подключения диода в сеть
Работа светодиодов базируется на трех основных параметрах:
- напряжение питания;
- ток потребления;
- рассеиваемая мощность.
Наиболее важными из них являются напряжение светодиода и сила тока. Значение мощности несложно вычислить самостоятельно, перемножив эти два показателя. Знание этих параметров может пригодиться на любых стадиях работ с элементами — от замены вышедших из строя, до подбора источника питания. Базовые характеристики светодиодов необходимо рассмотреть внимательнее:
Потребляемый ток LED
Сила тока определяет стабильность функционирования элемента. Увеличение этого параметра, даже в небольших пределах, вызывает преждевременное старение кристалла (снижение интенсивности свечения) с одновременным усилением цветовой температуры. Для защиты от превышения силы тока в светодиодных светильниках или лампах устанавливаются драйверы — стабилизаторы. Подключение к сети отдельных светодиодов производится через резисторы, обеспечивающие соответствующее падение напряжения и силы тока. Номинал этих резисторов должен быть рассчитан для каждого светодиода исходя из его характеристик.
Напряжение
«Напряжение на светодиоде» — это не совсем верное выражение. Правильнее применять термин «падение напряжения», обозначающий величину на выходе устройства при пропускании через светодиод номинального тока. Элементы разных цветов имеют собственное рабочее напряжение:
- для синих, белых или зеленых светодиодов напряжение составляет 3 вольта;
- красные и желтые устройства — от 1,8 до 2,4 В.
По этим показателям можно примерно определить напряжение светодиода. Однако, нельзя уверенно сказать, какое напряжение является номинальным для данного элемента, если просто посмотреть на его цвет и не выполнить никаких дополнительных измерений. При изменении параметров тока оттенок свечения изменяется, поэтому визуально определяется не номинал, а реально существующее напряжение.
Мощность диода
Мощность — это произведение силы тока на напряжение. Показатель расчетный, внешне он практически не подлежит определению. Точно узнать мощность светодиода можно из данных на упаковке, с определенной долей погрешности параметр измеряется мультиметром. Подготовленный, опытный человек способен определить значение по внешнему виду элемента, но и тут возможны ошибки, поскольку многие модели очень похожи друг на друга.
Почему важно знать эти характеристики
Знание всех рабочих параметров светодиода поможет произвести правильную замену сгоревшего элемента. Кроме того, если знать потребление тока и вольтаж, можно вычислить мощность устройства, которая необходима при подборе соответствующего блока питания.
Например, если имеется светодиод с напряжением 3 В и силой тока 0,1 А, его мощность составит 0,3 Вт. Соответственно, при соединении 10 штук значение увеличится до 3 Вт.
Исходя из этих показателей, для сборки понадобится блок питания мощностью 3,3 Вт (с учетом 10% запаса для более стабильной работы).

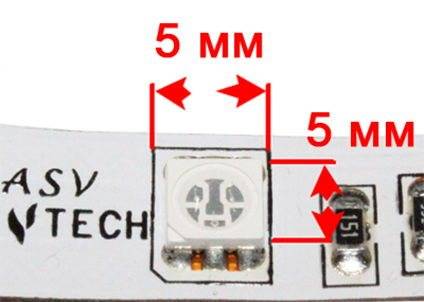

Размеры SMD светодиодов
Типоразмеры SMD светодиодов, в какой-то мере определяют параметры изделия. Видов их существует множество, но к наиболее популярным относят следующие 6.
| Тип | Размеры, мм | Количество кристаллов | Мощность, Вт | Световой поток, Лм | Ток, мА | Температура эксплуатации, С |
| 3528 | 3,5*2,8 | 1, 3 | 0,06, 0,2 | 0,6–5,0 | 20 | -40 — +85 |
| 5050 | 5,0*1,6 | 3, 4 | 0,2 или 0,26 | 2–14 | 60 или 80 | -20 — +60 |
| 5630 | 5,6*3,0 | 1 | 0,5 | 57 | 150 | -25 — +85 |
| 5730 | 5,7*3,0 | 1, 2 | 0,5 или 1 | 50 или 158 | 150 или 300 | -40 — +65 |
| 3014 | 3,0*1,4 | 1 | 0,12 | 9–11 | 30 | -40 — +85 |
| 2835 | 2,8*3,5 | 1 | 0,2, 0,5, 1 | 20, 50, 100 | 60, 150, 300 | -40 — +85 |
Таблица включает лишь основные параметры, но позволяет сравнить световой поток и мощность прибора.
Важно! Мощность светового потока зависит от цвета светодиода. Помимо перечисленных, выпускают еще и множество светодиодов в 3 и 6 вольт, использующихся для подсветки LED-телевизоров, компьютерных мониторов, планшетов, смартфонов
Помимо перечисленных, выпускают еще и множество светодиодов в 3 и 6 вольт, использующихся для подсветки LED-телевизоров, компьютерных мониторов, планшетов, смартфонов.
Устройство и принцип действия фотоэпиляторов Philips
Что представляет собой фотоэпилятор? Это, прежде всего, бытовая техника, которая помогает выполнить безболезненное удаление волос даже в самых деликатных местах. Если с главным назначением прибора всё предельно ясно, то принцип его работы вызывает вопросы. Соответственно, на данном этапе появляются некоторые сомнения в результативности проведения самостоятельных процедур.
[show/hide]
При использовании фотоэпилятора необходимо знать меру. Врачи не рекомендуют излучать кожу УФ-вспышками ежедневно. Внешне прибор напоминает миниатюрный фен. Внутри он оборудован сверхточным и чувствительным механизмом. После включения, при подносе активного окошка устройства к проблемным местам, начинается процесс УФ-излучения. В этот момент происходит разогрев волосков до температуры 70 градусов. Затем это тепло переходит в волосяной фолликул (корень волоса), который взрывается и гибнет под воздействием высокой температуры. В результате, волосы в этом месте больше не растут.
Риск получить ожоги минимален, разумеется, если соблюдается техника безопасности. Для данного прибора действует две технологии обработки волосяного покрова: IPL и Elos. Давайте детальнее рассмотрим, что они из себя представляют. Режим эпиляции IPL, в зависимости от типа устройства, может иметь разную маркировку. При этом подразумевается единый, неизменный способ работы. Используя девайс с этой тактикой удаления, стоит отметить, что он способен убирать нежелательные волоски ещё в стадии роста. То есть происходит уничтожение третьей части щетинок. Технология препятствует вырастанию волос, поэтому добиться гладкой кожи довольно легко. После нескольких месяцев применения аппарата с этой технологией обработки, можно забыть о надоедливых волосках на два-три года.
Во время депиляции и в течение часа после неё может наблюдаться некий дискомфорт и зуд в обработанной области. Удаление волосков под воздействием технологии Elos — это единственный вариант, который подходит для обработки как светлой, так и смуглой кожи. В этом случае УФ-импульс дополняется разрядом электрического тока. Как считают эксперты нашей редакции, данная способность аппаратуры отвечает всем правилам безопасности.
Последний вариант фотоэпилятора способен уничтожить все волосы: седые, пушковые, светлые, рыжие и чёрные.
Расшифровка маркировки SMD светодиодов
Марки светодиодов обозначают для того, чтобы сделать их применение более удобным. Используются для этого только 4 цифры, так что «разгадать» обозначение несложно.
Устройства классифицируют по размерам, и маркировка, по сути, указывает на величину изделия. Цифры обозначают длину и ширину в миллиметрах. Например, модель 3528 имеет размеры 3,5*2,8 мм. Остальные сведения о приборе можно получить из инструкции.
Важно! Изучать инструкцию полезно, поскольку многие китайские производители устанавливают в типичный корпус чипы меньшей мощности. При этом легко приобрести светодиод мощностью в 0,1 Вт вместо 1 Вт
Виды и типы SMD
Условно почти все светодиоды делят на две глобальные категории:
- предназначенные для освещения;
- предназначенные для индикации состояния электронных устройств.
Для первой категории SMD-элементы практически полностью вытеснили выводные, во второй – оставили им узкую нишу. Поэтому для излучающих элементов поверхностного монтажа можно применить ту же классификацию.
Линия раздела проходит по техническим характеристикам:
- для осветительных элементов важен световой поток и требуется цвет, близкий к естественному;
- индикаторным элементам важны не столько цвет и яркость, сколько контрастность к окружающему фону.
Поэтому для индикации можно использовать LED со свечением p-n перехода, а для освещения – только с люминофорным покрытием. Хотя это тоже достаточно условно – никто не запрещает для индикации применять приборы с люминофором и белым свечением.
Светодиод белого свечения, индицирующий подачу питания на плату.
Все это относится к LED оптического, видимого диапазона. Как отдельный тип светодиодов SMD надо упомянуть приборы со спектром излучения, лежащим за пределами восприятия человеческого глаза. К таким относятся ультрафиолетовые и инфракрасные излучатели. Первые применяются для создания компактных источников УФ-излучения. Их используют для детекторов валют, для поиска биологических следов и т.д. Вторые применяются в системах передачи сигналов – в пультах дистанционного управления бытовой аппаратурой, в системах охранной сигнализации и т.п. Эти светодиоды также выпускаются в формате SMD.
Также надо упомянуть LED-матрицы для систем освещения, произведенные по самой прогрессивной на сегодняшний день технологии COB. Вопреки бытующему мнению, этот принцип производства вовсе не противоречит формату SMD. И COB-светодиоды производятся, в том числе, в виде Surface Mounted Device.
Различие по размерам
Размер зашифрован в четырехзначном числе, которое проставляется на плате. Еще недавно самыми популярными были 5050 и 3528. Но сегодня появились сверхяркие конкуренты увеличенных размеров, такие как 5630 и 5730.
Как же расшифровать эту маркировку? Первые две цифры означают длину чипа, а вторые две означают его ширину.
Для типа 3528 геометрические параметры будут соответственно 3,5 мм на 2,8 мм, для 5050 ширина и длина совпадут и составят 5, 0 мм на 5,0 мм и так далее.
Отличие по размерам связано с использованием в схеме одного прибора нескольких кристаллов. Небольшая модель 3528 содержит только один кристалл, в то время как у модели 5050 их три.
Какие виды светодиодов можно встретить на прилавках
Такие световые элементы могут отличаться по множеству признаков, но все же виды их классифицируют по конструктивным особенностям. Их можно отличить по маркировке, в которой указываются следующие обозначения:
- DIP – это как раз индикаторный светодиод с небольшой силой светового потока. Корпус его состоит из эпоксидной смолы и имеет форму цилиндра с выпуклым или впалым верхом, играющим роль линзы. Внутри может быть 1, 2 или 3 кристалла разных цветов. В таком случае и ножек выводов будет больше – 2, 3 и 4 соответственно. Его прямым потомком стал диод «пиранья», который имел повышенную светоотдачу, однако он сильно нагревался и имел большой размер, а потому его производство прекратилось;
- SMD – это уже современные элементы, о которых сегодня мы расскажем подробно. Они имеют малые размеры, но яркость их значительно выше, чем у предшественников. Они используются для осветительных приборов, таких как лампы и светодиодные ленты;
- COB – одно из последних достижений в этой области. Представляет собой пластину, в которой находится множество кристаллов. Такие элементы имеют ровный и яркий свет и используются, помимо простых ламп, в прожекторах;
- «Cree» — сверхъяркие компоненты, которые производит одноименная фирма, не передающая технологию и право изготовления никому. Фонари на таких элементах могут светить на расстояние даже в 2 км.
Светодиоды «Cree» — они очень маленькие
Теперь, поняв какие бывают светодиоды, можно перейти к разбору их положительных и отрицательных качеств.
Есть ли минусы у осветительных светодиодов?
О положительных сторонах таких элементов можно говорить очень долго. Мы постараемся слишком не нагружать уважаемого читателя большим объемом информации, описав все наиболее кратко.
Осветительные приборы на таких элементах очень экономичны – вся потребляемая электроэнергия преобразовывается в световую (нагрева практически нет), что и позволяет повысить их коэффициент полезного действия почти до 100% (для сравнения, КПД лампы накаливания всего 5-15%). Срок их службы обычно около 50000 часов, что может составить от 6 до 10 лет, что создает дополнительную экономию бюджета на приобретении осветительных приборов. Да и отсутствие нити накала вкупе с прочным корпусом создает дополнительную защиту от вибрации.
Многоцветные светодиодные ленты сейчас очень востребованы
Большим преимуществом является пожарная безопасность. Подобные LED-лампы работают при помощи драйверов, которые понижают напряжение, подаваемое на светодиоды. Так же драйвер регулирует и напряжение, не позволяя резкому скачку вывести из строя элементы или создать ситуацию, при которой они могут взорваться.
Что же касается недостатков, то они совсем незначительны. Конечно, раньше стоимость таких осветительных приборов была довольно высока. Но сейчас, если сравнивать цены на светодиодные лампы и стоимость КЛЛ, то они практически сравнялись. Многие считают недостатком то, что светодиодную ленту необходимо подключать через блок питания. Однако, как выяснилось, это скорее достоинство, обеспечивающее безопасность.
Удивительное оформление праздника при помощи светодиодов
