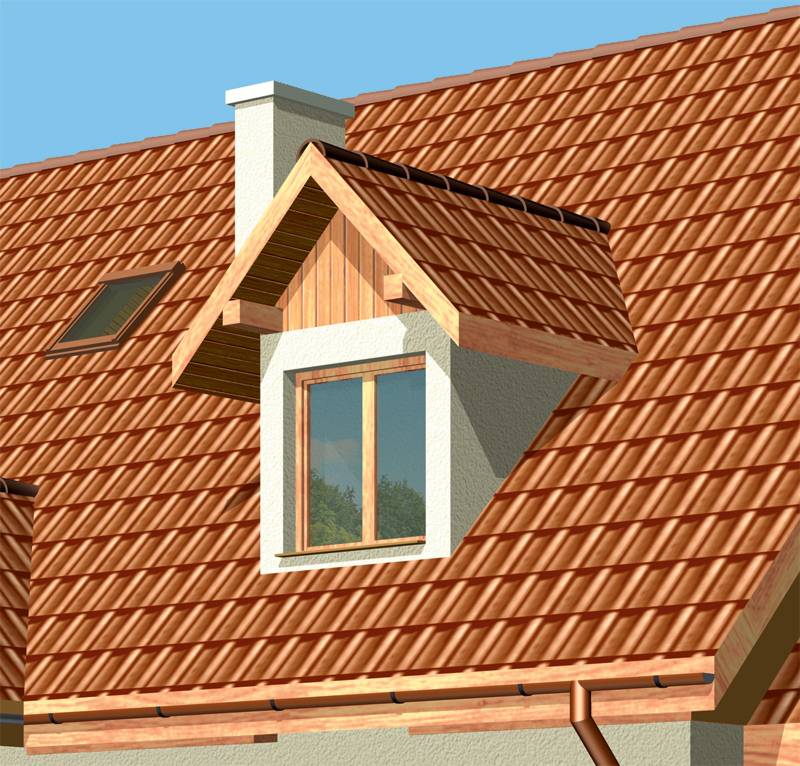

Слуховое окно с двускатной крышей
Впервые такие люкарны стали появляться в старинных городах Германии по банальной причине перенаселения. Люди, для того чтобы получить дополнительное жилое место, стали использовать резервы крыши. А люкарна с двускатной крышей обеспечивала наибольшее количество пространства и света. Кроме того, существенно преображают внешний облик всего здания в лучшую сторону. Со временем люкарны, наряду с балконами, эркерами, башенками и кровельными украшениями приобрели большое архитектурное значение.
Для рассматриваемой формы существует порядка семи различных названий, используемых в разных частях Германии: «седлообразное», «скатное», «кровельный домик», «фризское», «домик для гнома», «люкарна». Эти конструкции можно встретить на многих старинных зданиях и памятниках архитектуры. В Германии существуют законы по защите архитектурного облика города, и при реконструкции зданий застройщик обязан воссоздать облик слухового окна.

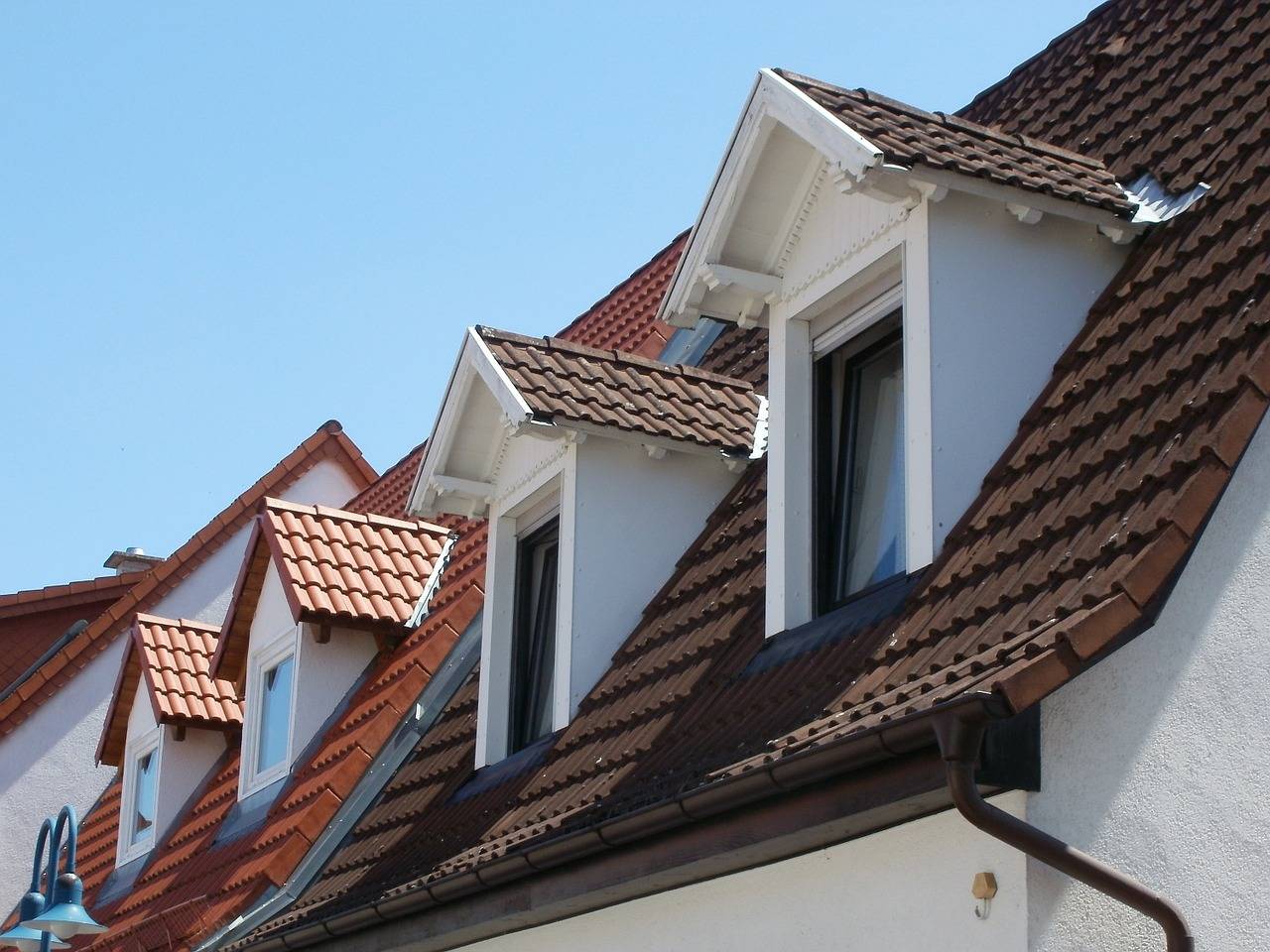

Слуховое окно с двускатной крышей
Вариации исполнения в различных стилях следующие:
- С карнизным выступом или без него.
- С фронтонным выступом или без.
- С водосточными желобами или без них.
Кровля такого окна чаще всего выполняется из того же материала, что и основная. Боковые и фронтонные стенки могут быть отделаны различными материалами (шифер, дерево, штукатурка). Идеальный вариант, двускатная люкарна имеет один оконный проем. Горизонтальная конструкция, состоящая из нескольких окон, выглядит слишком широкой и громоздкой. Также стоит учитывать, что угол наклона стропил люкарны должен быть сопоставим с углом наклона основной кровли.
Люкарна с вальмовой кровлей — это одна из разновидностей конструкций с двускатной кровлей. Его передний скат обычно расположен под тем же углом, что и основная кровля, благодаря чему создается более изящный вид. При этом сохраняется полезное пространство. Такие люкарны предпочтительно покрывать металлом, однако не исключено использование керамики и шифера. Данный вид типичен для северных районов Германии, где в архитектуре очень распространены вальмовые крыши.
Характеристики люкарен
В наше время мансардное окно чаще всего устанавливается либо во время реконструкции старинных зданий, либо с целью максимального использования полезной площади мансардного этажа
Во втором случае при проектировании люкарни очень важно учитывать главные функциональные задачи – возможность расширения пространства, дополнительного освещения и комфортного проветривания
Размер и форма слухового окна определяется в зависимости от конструктивной особенности кровли
Кроме того, еще на этапе проектирования важно определиться с местом, где будет располагаться люкарна, ведь от этого во многом зависит ее функциональность

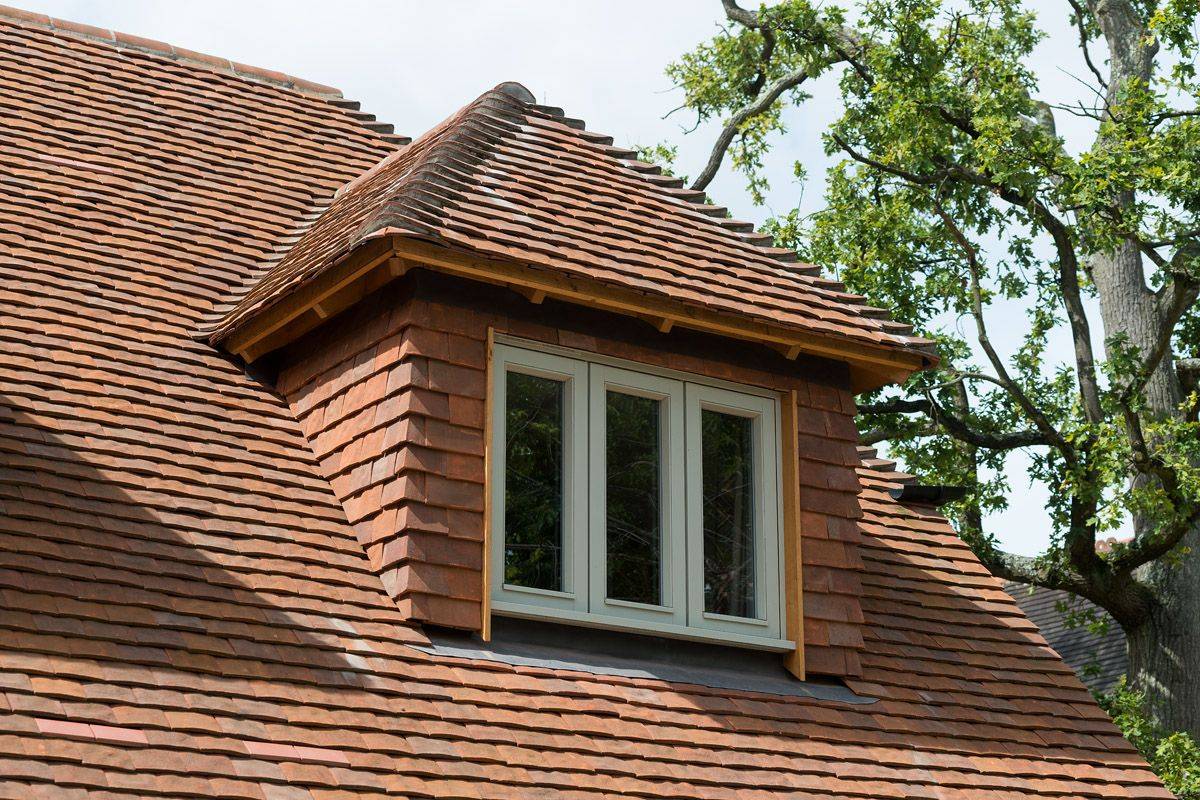

Люкарна в крыше фото
Например, люкарни, расположенные в торцевых мансардных стенах, отличаются высоким удобством эксплуатации, однако рассматривать их как источник дополнительного освещения не имеет смысла.
Окна, расположенные вертикально, рекомендуется монтировать при очень низких крышах, когда из-за небольшого угла наклона они буквально нависают над домом. Вертикальное слуховое окно позволяет увеличить площадь мансарды и степень освещенности. Однако, конструктивные особенности этой люкарни изменяют геометрию кровли, из-за чего усложняется процесс расчистки снега и нарушается воздухообмен в помещении. Чтобы снизить эти проблемы, вместе с окном обязательно нужно монтировать водоотвод. Вертикальное окно люкарна придает зданию некой громоздкости и помпезности, поэтому чаще всего их возводят на больших загородных домах. Но слуховые окна такого плана вполне гармонично вписываются буквально в любой архитектурный стиль.
Вертикальная люкарна
Еще одной разновидностью вертикальной люкарни являются так называемые «утопленные» мансардные окна. Их отличие от слухового окна предыдущего типа проявляется лишь в том, что само оконное полотно монтируется вглубь конструкции. «Утопленные» люкарни наиболее удобно использовать в тех случаях, когда необходимо оборудовать выход на террасу или балкон. Однако они практически не дают дополнительного освещения.
Виды слуховых окон
Виды люкарен для крыши
Самым популярным мансардным окном является люкарна наклонного типа. Особенность этой конструкции заключается в том, что угол наклона окна повторяет угол наклона крыши, благодаря чему освещенность мансардных помещений увеличивается в среднем на 50%. Поскольку в этом случае люкарна выступает как составная часть кровли, она не разрушает геометрию крыши и не вносит дисгармонию в ее форму. Однако нужно учитывать, что окно в крыше практически невозможно установить самостоятельно, ведь его монтаж должен включать в себя гидроизоляцию, проведение защитных процедур, а также утепление. Кроме того, не стоит располагать слуховое окно на солнечной стороне дома, поскольку в этом случае освещенность будет слишком яркой.
Люкарна в крыше с балконом
Мансардное окно фото
Не зависимо от типов и формы, люкарна всегда является оригинальным украшением дома
Однако чрезвычайно важно, чтобы эта конструкция гармонично вписывалась в стиль и цвет кровли, создавая с ней цельный ансамбль
Особняк, в котором хочется жить
Кровля из металлочерепицы: расчет количества, особенности монтажа и стоимость
Септик для загородного дома или дачи своими руками
Теплая керамика в строительстве: свойства, применение и особенности выбора
Как выбрать ламинат – разбираем основные вопросы
Проектирование окон для крыши
Поскольку ветровое окно должно быть надежным, долговечным и устойчивым к разным нагрузкам, к вопросу его монтажа нужно подходить с особой ответственностью. Владельцу коттеджа следует грамотно составить проект оконной конструкции, чтобы она гармонично вписывалась в экстерьер и обеспечивала нужную защиту от негативных воздействий.
Дизайн и размеры
Мансардное помещение обладает большой площадью, поэтому оно должно получать максимальное количество света. Размер оконных проемов выбирается с учетом соотношения площади пола и комнаты. Стандартным показателем является 1:10, но для детской, гостиной или студии эту пропорцию можно увеличить до 1:8.
В выборе дизайна окна особых ограничений нет. Главное, чтобы он соответствовал общей концепции стиля дома.
Конструкция и чертеж. Особенности проектирования
Окно на чердаке является важным элементом системы вентиляции, которое защищает пространство под кровлей от застойных явлений, грибка и плесени. А если в этой части дома находится жилое помещение, то оконный проем в чердачной крыше еще и наполняет его светом днем.
Устанавливая слуховое окно на крыше, конструкцию и чертеж нужно предусмотреть заранее. От правильного проектирования зависит комфорт и надежность всей системы.
Строгие нормы и правила при составлении чертежей отсутствуют, но важно придерживаться архитектурной стилистики, учитывать специфику материала изготовления и размеры
Также важно обращать внимание на функциональную и эстетическую стороны кровли
Чтобы проект был составлен правильно, понадобится учесть следующие требования:
- Монтаж оконной конструкции разрешен в тех случаях, если угол наклона крыши составляет не меньше 35°.
- Любые декоративные элементы и прочие надстройки должны устанавливаться на заданном расстоянии от наружных стен.
- Минимальная величина створок равна 0,6х0,8 м.
- Нельзя выполнять монтаж оконного проема с вальмовыми или четырехугольными крышами в помещениях, где фасад выполняет роль продолжения стен.
От грамотного проектирования зависит не только функциональность окон, но и внешний вид помещения.
Каркас для окна и остекление
Перед монтажом основы для оконной конструкции производится установка каркаса. На этом этапе понадобится возвести фронтоны и закрепить стропила, руководствуясь следующим принципом: стропильные «ноги», представляющие обрамление проема, должны дополнительно укрепляться, т.к. на них будет воздействовать повышенная нагрузка. Пошаговая последовательность действий выглядит так:
- Концы «ног» нужно обрезать вровень с наружной стеной до оптимальной длины.
- Дальше следует установить балки-перемычки.
- Размер проема определяется с учетом вертикали фронтонного каркаса.
- На проемах монтируются стропила.
- Обшивку фронтона выполняют вровень с обшивкой стен. Для этой цели используют водостойкую фанеру или другой материал с хорошими водоотталкивающими свойствами.
Технология монтажа окон на крыше
Устанавливать потолочные окна нужно с особой ответственностью. Сам процесс имеет сходство с установкой многощипцовой крыши, но здесь присутствуют свои нюансы.
Для верхней конструкции нужно обустраивать специфическую основу, которая состоит из стропил. Чтобы монтаж был эффективным, нужно ознакомиться с размерами разжелобковых стропильных балок.
Установив верхнюю часть, необходимо переходить к нижней. На этом этапе в верхней части обшивки закрепляется балка, которая будет выполнять роль опоры. Работы выполняются по аналогичному алгоритму. Места стыков и соединений заделывают специальным герметическим составом. Когда они высохнут, их нужно удалить, предварительно закрыв фурнитуру. Дальше нужно снять защитную пленку со стеклопакета.
В завершении понадобится провести обшивочные мероприятия и закрепить финишный слой кровли.
Виды люкарн ↑
Люкарны классифицируют по следующим параметрам:
- по конструктивным особенностям;
- форме;
- материалу.
Различные конструкции ↑
В качестве примера рассмотрим три самые распространенные.
Плоские
Задача люкарны с плоской крышей (наклон не более 15°) – обеспечить приток наибольшего объема света и воздуха в подкровельное пространство. Учитывая достаточно маленький уклон для отведения излишков воды устанавливают водосточные желоба. Этот же параметр влияет на выбор материала для покрытия, например, черепица в этом случае не подходит. Более уместным будет покрытие металлом, цинком, медью и алюминием.
Односкатная
Люкарна с одним скатом считается самым простым вариантом. Эта конструкция имеет плоскую крышу с углом наклона чуть меньше наклона основной кровли. Помимо того, что это простейший вариант устройства, он и довольно рентабельный. Подобная конструкция позволяет получить большее пространство, нежели двухскатная, имеющая ту же ширину. И чем наклон ската меньше, тем пространство получается больше. Единственное, о чем не следует забывать, проектируя односкатную люкарну – обеспечить надлежащий сток воды. В зависимости от поставленных декоративных задач, крыша односкатной люкарны может иметь прямоугольную или трапециевидную форму.
Выбирая конструкцию такого окна, надо учитывать, что большая односкатная смотрится не совсем изящно.
Двухскатная
Такая люкарна по конструкции сложнее односкатного варианта, к тому же ее строительство обходится дороже. По форме ее крыша может быть островерхой или закругленной, а дождевая вода в этом случае будет стекать по обеим сторонам. При таком устройстве люкарна «съедает» высоту потолка, то есть основная часть площади, образующейся при ее устройстве не может использоваться как жилая.
Форма и размеры ↑
К проектированию таких конструкций не предъявляется жестких ограничений. Расположение, которое могут иметь слуховые окна, размеры, больше зависят от индивидуального видения проектировщика и назначения – выполняет ли оно декоративную роль или практическую. Тем не менее, поскольку крыша со слуховыми окнами имеет давнюю историю, за эти годы были выявлены определенные закономерности. На их основе был разработан ряд требований. Нормы, в частности, предусматривают, что:
- их установка возможна на кровлях с уклоном, начиная с 35⁰;
- минимально допустимый размер открывающихся створок составляет 60х80 см, соответственно, размер люкарны может быть не больше 120х80 см;
- они не должны располагаться достаточно близко от конька, карнизов и фронтонов;
- шаг оконных проемов должен составлять как минимум 0,8 м, в противном случае усложняется монтаж покрытия кровли и профилактический осмотр крыши, в этих местах образуются снежные мешки.
Треугольное чаще всего можно встретить в частном строительстве. В качестве боковых стен в этом случае выступают скаты крыши люкарны. Слуховое окно гост 12506 81 с треугольным проемом имеет свои преимущества. Внешне очень привлекательные и элегантные, они могут располагаться на довольно высоком уровне, а малое количество примыканий с главной крышей уменьшает объем гидроизоляционных работ. Для этих люкарен очень важен правильно рассчитанный размер, она не должна быть ни чересчур маленькой, ни чересчур большой. Наклон должен быть примерно в тех же пределах, что и главная кровля. Вопрос получения полезного пространства на мансарде в этом случае второстепенный, главное, обеспечить по-возможности большую освещенность и приток свежего воздуха.
Но при этом надо знать, что если не вывести фасадную часть люкарны вровень с фасадом строения, то внутренняя освещенность мансарды пострадает.
Люкарны имеют не только форму многоугольника. В эпоху барроко самыми популярными были слуховые круглые, а сегодня их заменили более оригинальные по дизайну полукруглые конструкции. Полукруглое слуховое окно известно под разными названиями:
- «летучая мышь», окаймленная плавной «волной»;
- ее комбинация с люкарной, имеющей односкатную крышу – благодаря изогнутому силуэту боковых стенок, идеально вписывается в главную кровлю;
- «бычий глаз» – люкарна овальной формы с крутой «волной.
Особенно красиво выглядят эти конструкции на крышах, выложенных черепицей или сланцем. Узкие полукруглые люкарны похожи на бойницы и уместны, если зданию нужно придать исторический вид. Из их достоинств можно выделить следующее:
- в конструкции нет «глухих» углов, в которых будет скапливаться снег;
- дождевая вода беспрепятственно стекает с кровли, то есть можно утверждать, что в такой конструкции вероятность протечки изначально сведена к минимуму
ГОСТ 12506-81 Окна деревянные для производственных зданий. Типы, конструкция и размеры (590,5 KiB, 1 915 hits)
