Гидрозатвор для бани своими руками

Устройство сливного отверстия в разных банях

Существует не очень много конструкций сливов. Они различаются скорее по месту применения. Конструкция слива может быть различна для разных видов бань.

Слив в сауне

Слив для пола в сауне может не обладать такой пропускной способностью, как в парной бане: там нет потоков воды из бадей, а у купели есть собственный слив. Кроме того, как правило, в самой сауне слив не нужен, а в моечной сауны — кафельный пол. А, значит, там используется классический слив с трапом.

В сауне с кафельным полом можно применить классический слив с трапом и гидрозатвором

Он мало чем отличается от слива в сауне.

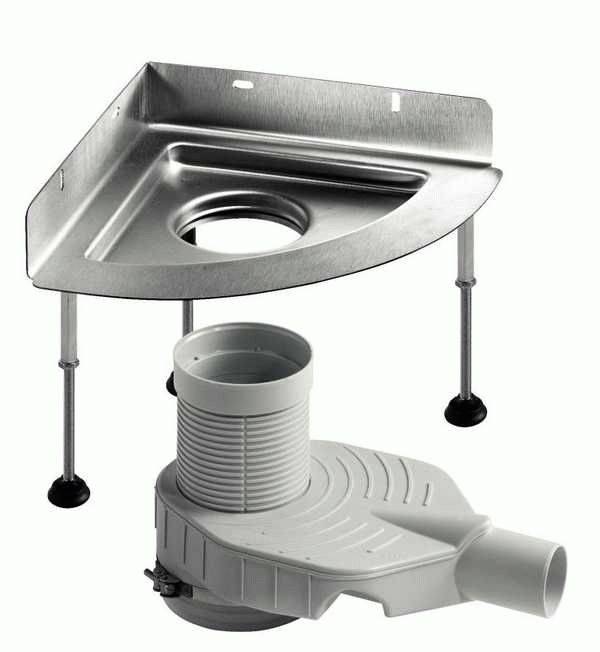

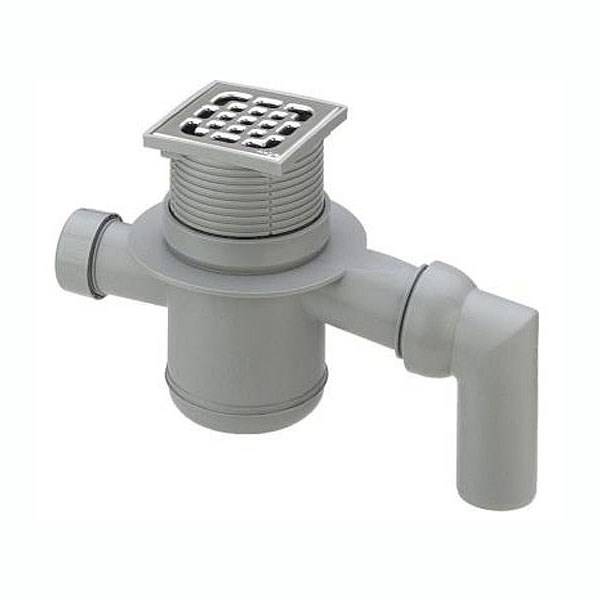

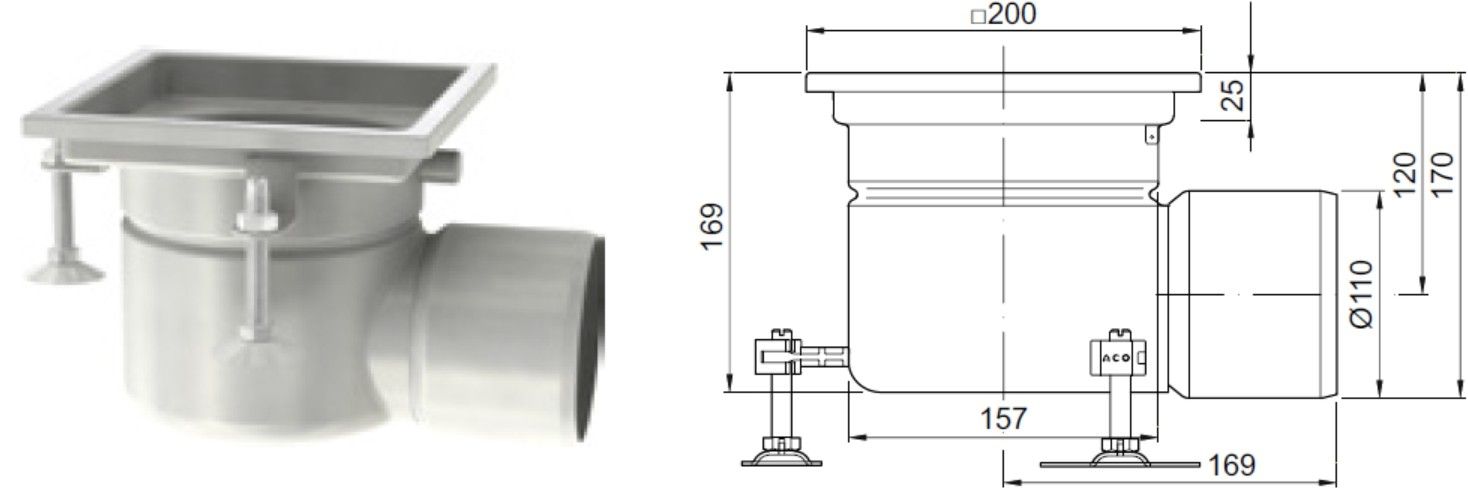

Трап Viega Advantix для установки в хаммаме и сауне

Слив в русской бане

Слив в русской парной бане необходим в двух помещениях — парной и моечной. Банные сливы бывают разные, что в первую очередь зависит от конструкции пола в парной и моечной. По конструкции они не отличаются, если полы и там, и там одинаковы. Рассмотрим разные полы и разные сливы для этих полов.

Слив впарной может быть и обычным, с трапом

Зависимость конструкции от пола русской бани

Полы в русской бане бывают разные.

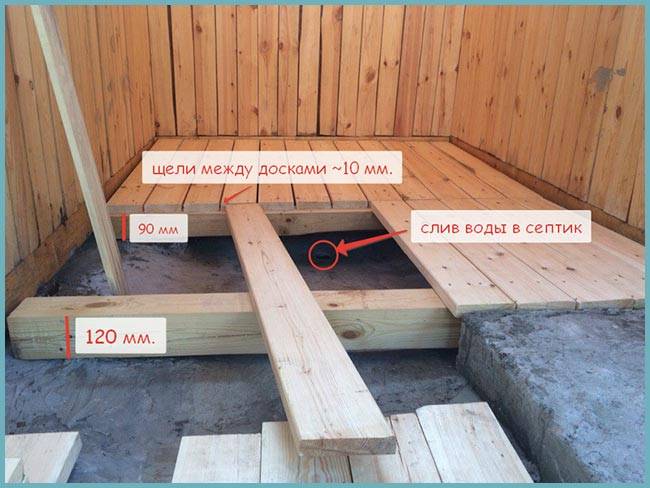

• Протекающие, или проливные деревянные полы — горизонтальные доски уложены не вплотную, а со щелями для свободного стока воды по площади всего пола. Это традиционная конструкция, которая издавна использовалась в русских банях. Главный минус — необходимость тщательнейшей первичной и последующей регулярной обработки досок гидрофобными пропитками.

  Традиционные полы прекрасно смотрятся и в современной бане

• Непротекающие деревянные полы — доски уложены вплотную под некоторым углом наклона по направлению к отверстию стока, чтобы вода стекала беспрепятственно. Уклон осуществляется с помощью слегка клиновидно стёсанных лаг.

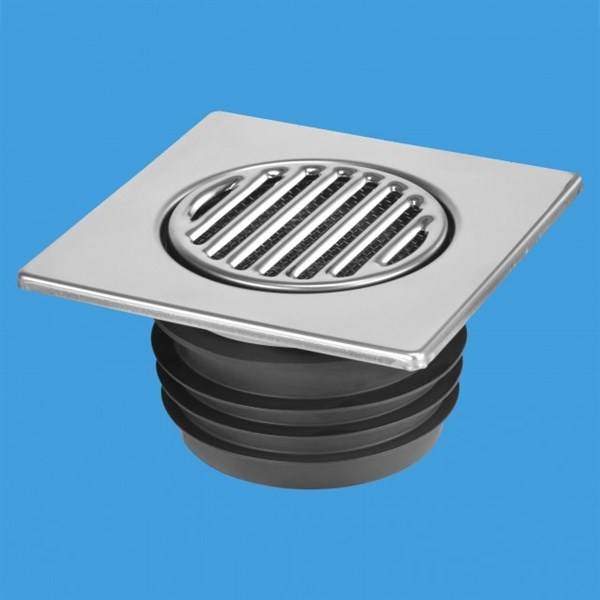

  Слив в непротекающем полу — обычный трап

• Кафельные (возможны только в моечной). Уложены тоже с небольшим наклоном к трапу. Уклон осуществляется либо при создании бетонного основания, либо с помощью разной толщины раствора.

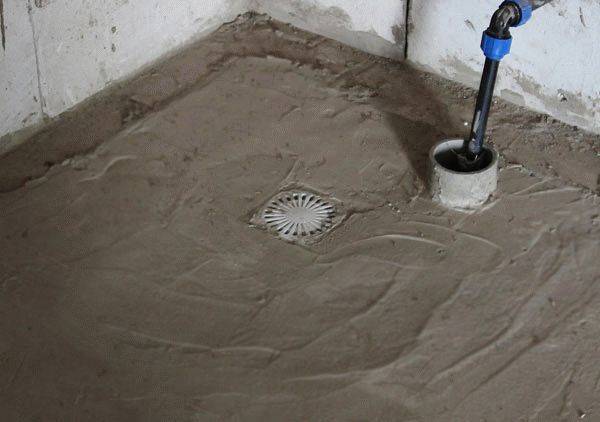

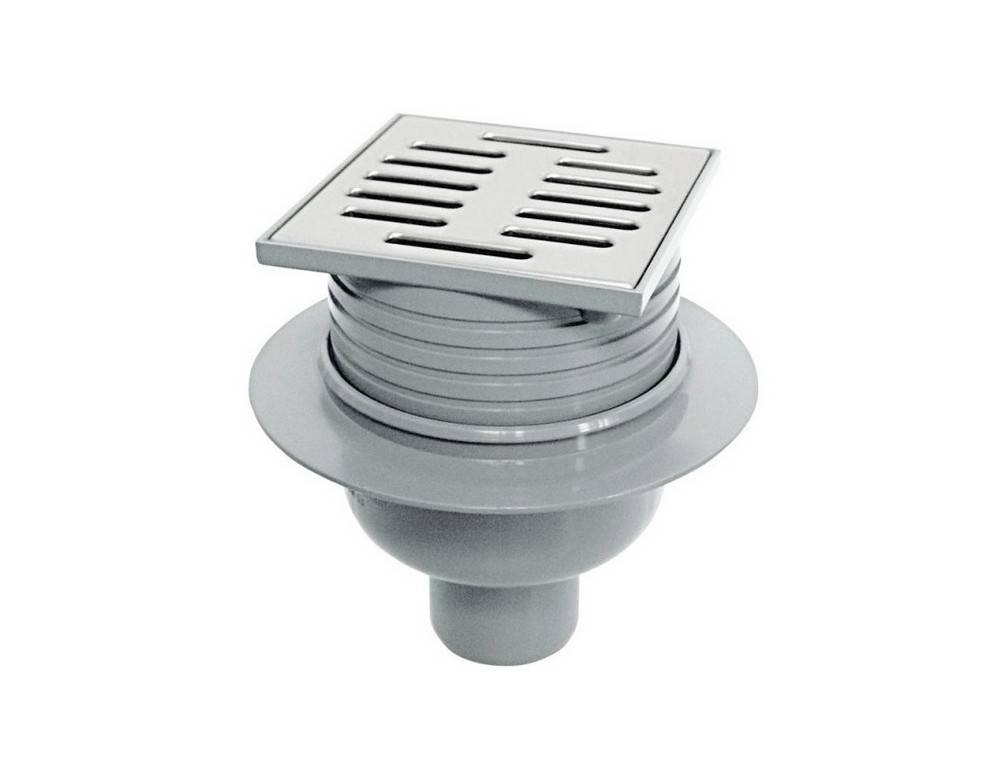

  Трап в кафельном полу — единственный способ устройства слива

Сливы для разных полов парной русской бани разительно отличаются по конструкции. Но самое большое разнообразие сливов у проливного, или протечного пола.

Проливной пол

При наипростейшем способе просачивания воды сквозь весь пол в дренажную подушку, расположенную под всей баней, устройство слива вообще отсутствует.

Сток сквозь проливной пол в дренажную подушку; устройство слива отсутствует

Более сложная конструкция подпола: имеет место его уклон в сторону бетонного канала, желательно — с утеплением и стяжкой. Слив также отсутствует.

При стоке в бетонный каналустройство слива тоже отсутствует

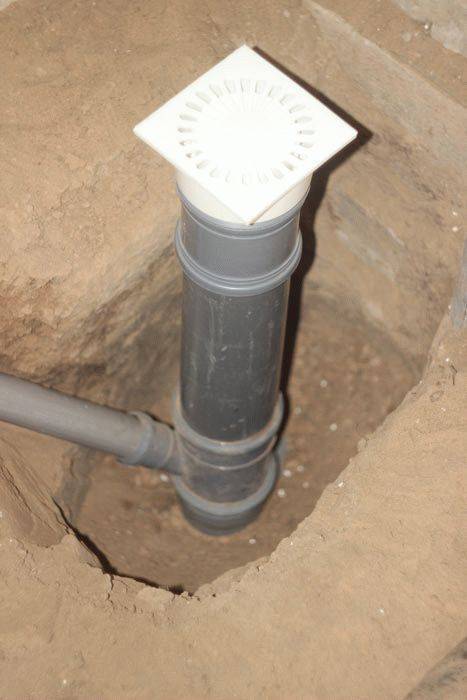

При стоке в бетонный приямок роль гидрозатвора выполняет сама труба, расположенная особым образом — с возможностью доступа воздуха.

Труба в таком приямке играет роль гидрозатвора

Если в подполе имеется сток в канализацию, то помимо утепления и гидроизоляции подпола, нужен простейший слив с гидрозатвором для недопущения неприятных запахов в подпол, а оттуда — и в баню сквозь щели в полу.

При стоке в канализацию из-под проливного пола необходимо простейшее устройство слива

Непротекающий пол

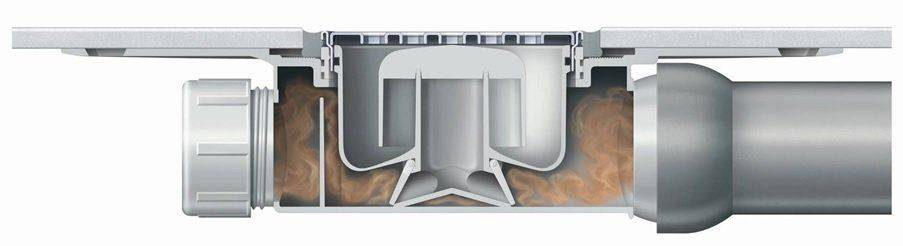

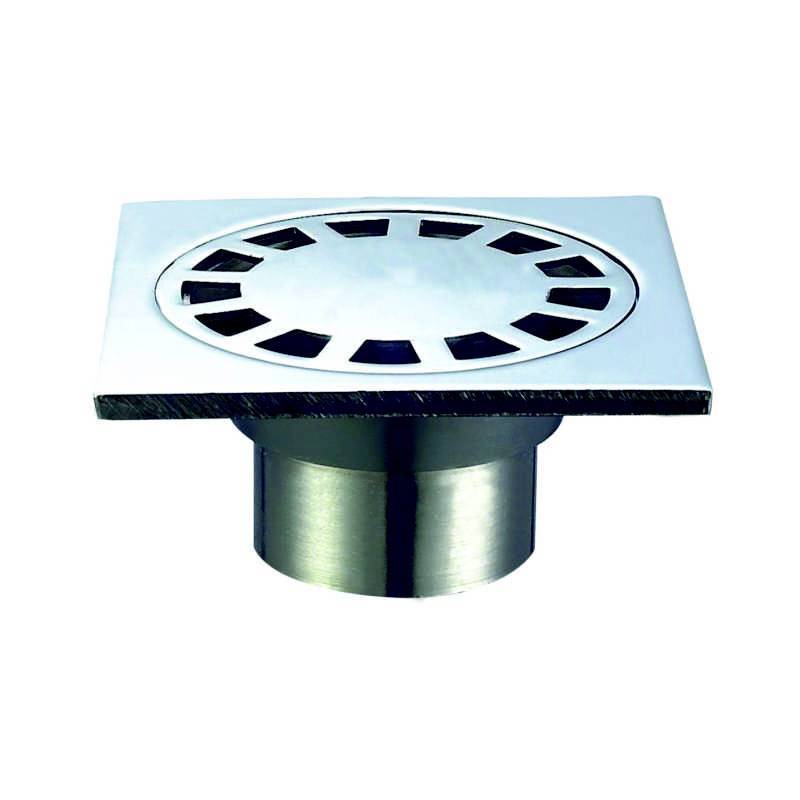

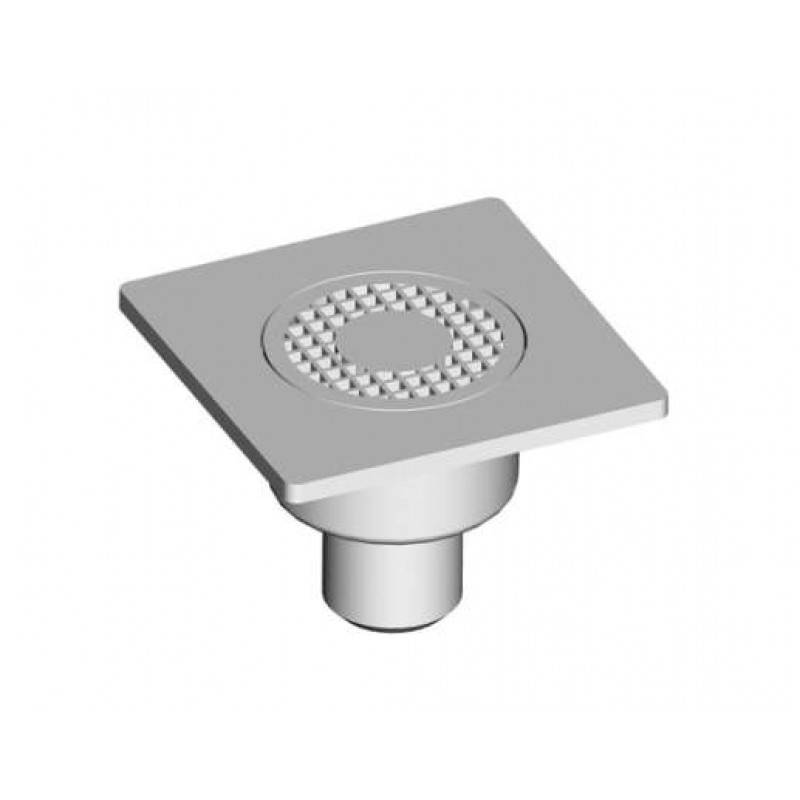

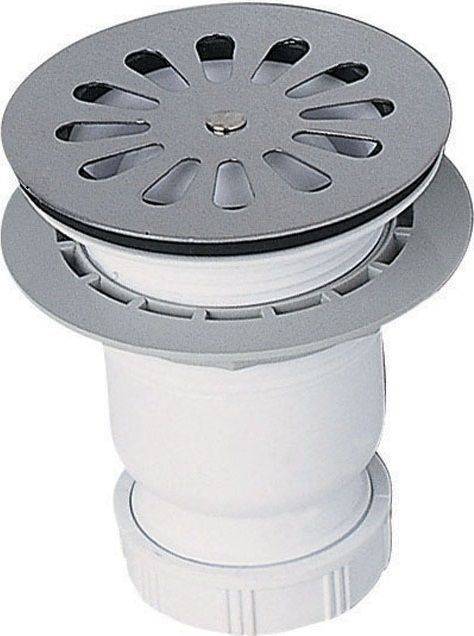

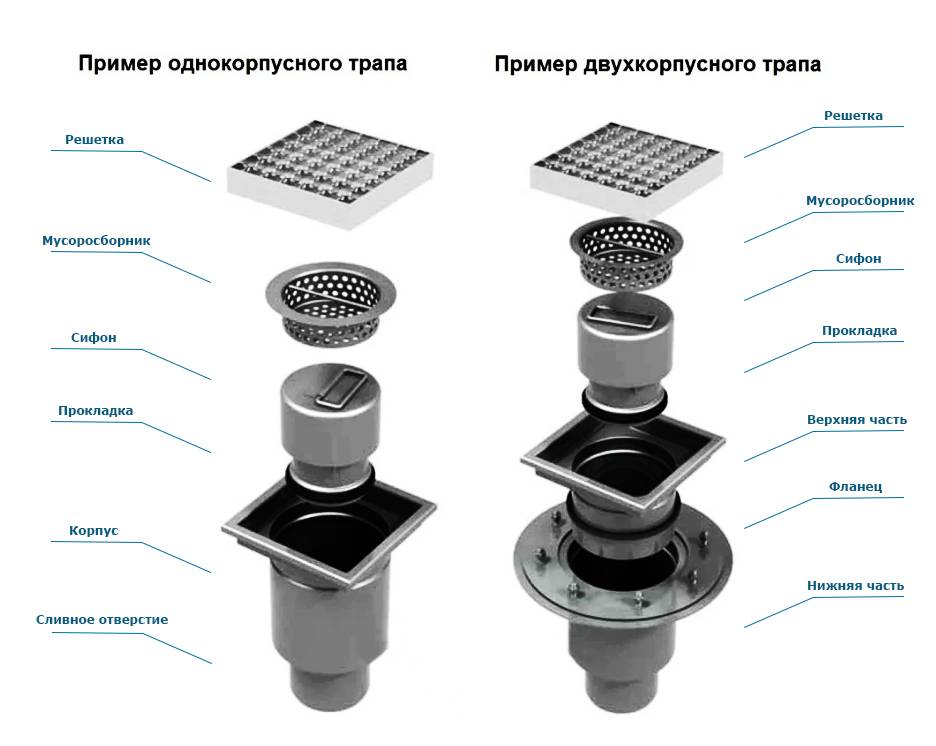

Тут единственное возможное решение — классический слив. Он может быть разных конструкций — от сложного современного трапа до обычного, привычного нам сифона. Трап — компактная и надёжнейшая конструкция.

Трап проработает долго, его легко чистить

Сифон зато дёшев и привычен.

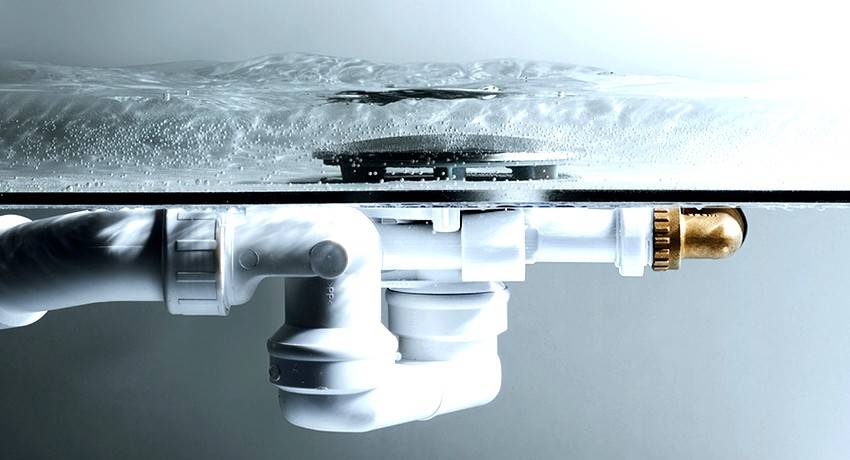

Схема слива на непротекающем полу в бане с помощью сифона

Вопрос в ваших финансовых возможностях и в наличии места под полом.

Рекомендации

Советы по эксплуатации водоотвода в бане:

Нужно регулярно очищать сливной трубопровод от мусора. Для этого можно использовать специальные приспособления или химические вещества

При выборе второго варианта, важно выбирать химикаты, которые не смогут разрушить трубопровод. Хотя бы раз за месяц следует проверять насколько заполнен сливной колодец

Если он переполнен, необходимо заказать машину для откачки жидкости. Раз в 12 лет траншеи необходимо раскапывать, менять под ними песчаную подушку, проверять целостность соединений

Любые поврежденные элементы трубопровода заменять на новые.

Если жидкость начала медленно стекать, скапливаться на полу, нужно внимательно осмотреть сливное отверстие на наличие засоров. Можно закрепить два вида сливных решеток. Одну для скопления крупного мусора, вторую для мелких отходов.

Слив в бане — обязательный элемент. Он нужен, чтобы при проведении банных процедур из помещений выводились остатки жидкости. Для обустройства слива нужно собрать трубопровод, установить сливную решетку с отверстием, выкопать дренажный колодец.

Водяной замок

Всем известно, что если в туалете пахнет канализацией, значит нужно просто спустить воду.

Чистая вода из бачка смоет нечистоты, а остаток задержится в водном запоре, не пропуская в жилое помещение запах канализации.

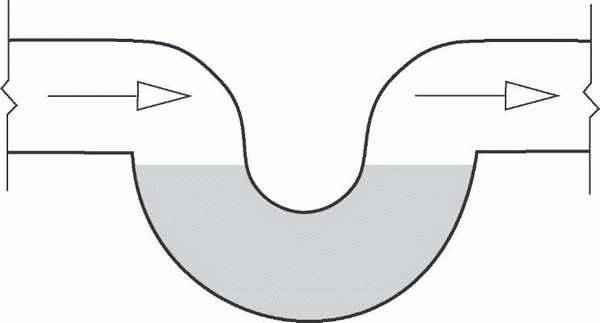

Конструкция водного запора

Конструкция водного запора была изобретена достаточно давно, в 1860 году и впервые была опробована в покоях английской королевы.

V образная конструкция выводящей трубы и верхний слив воды позволил создать постоянно обновляющущся водную преграду между канализацией и помещением. Кроме запахов водный замок препятствует проникновению вредных микробов и гнилостных болезнетворных бактерий. Традиция содержать унитаз в чистоте имеет практическое значение.

Значимость водного замка

Водяной замок это революционное изобретение, позволившее размещать туалет и выход канализации непосредственно в жилом помещении, не опасаясь дурных запахов и антисанитарии.

У размещения отхожего места внутри жилого помещения есть и обратная сторона. При неработающем водном замке запах канализации портит не отхожее место, построенное в отдалении, а непосредственно место обитания.

Дурной запах не только доставляет эстетические неудобства и заставляет презрительно морщиться. Гниющие фекальные массы выделяют меркаптан, аммиак, сероводород и множество других, вредных для здоровья газов. Человек, вынужденный постоянно вдыхать запах канализации заболеет не от отвращения, а от вполне реального отравления.

В канализации размножаются болезнетворные бактерии. Наличие водного замка позволяет защитить дом от их влияния.

В каких случаях водный замок не работает?

Эта простейшая конструкция может не работать в том случае, если в бачке нет воды и водный замок пересыхает. Также причиной пересыхания может стать трещина в керамике или в трубе, образующей изгиб. Некоторые модели унитазов не имеют ни сифона, ни водного замка. В этом случае изгиб необходимо формировать из трубы самостоятельно.

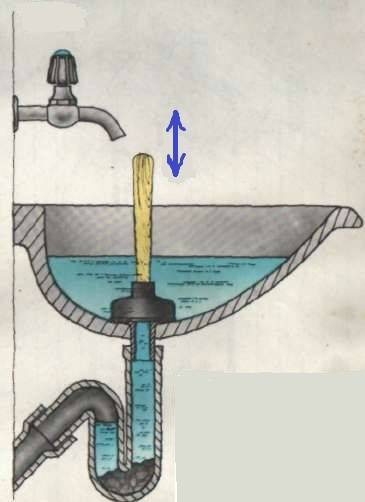

При серьезном засоре канализации сточная вода не проходит и застаивается. В таких случаях водных затвор становится бесполезен.

При пониженном давлении, которое возникает в трубах, в канализацию может быть втянута вода из затвора. В этом случае запахи проникнут в квартиру.

Проблема характерна для всех без исключения высотных зданий и для малоэтажных при обильном сливе без должной вентиляции.

Что представляет собой сухой сифон для канализации

Кроме того, конструкция сухого сифона делает невозможным срыв гидрозатвора. Возможно это при редком использовании сантехникой, большим давлением внутри системы или, наоборот, сильным разрежением из-за слива большого объема воды.

Сухой сифон для канализации может иметь разную конструкцию:

• мембранный. Один из самых простых и надежных вариантов, основой которого является трубчатая мембрана, размыкающаяся при проходе воды и вновь смыкающая при ее отсутствии;
• поплавочный. Является компромиссным вариантом конструкции между сухим и гидравлическим вариантом. Его можно изготовить самостоятельно, используя теннисный шарик. При проходе воды он отклоняется, после чего всплывает и перекрывает слив, препятствуя обратному движению жидкости и газа;
• маятниковый. Представляет собой род гравитационного клапана, который пропускает стоки и вновь перекрывает проход под действием собственного веса.

мембранный

Принцип работы и конструктивное исполнение сухого гидрозатвора для канализации отличаются от предыдущих аналогов. В сливной трубе с резьбой установлен обратный клапан, предотвращающий возвратное течение воды и поступление в помещение неприятных запахов из канализационной системы.

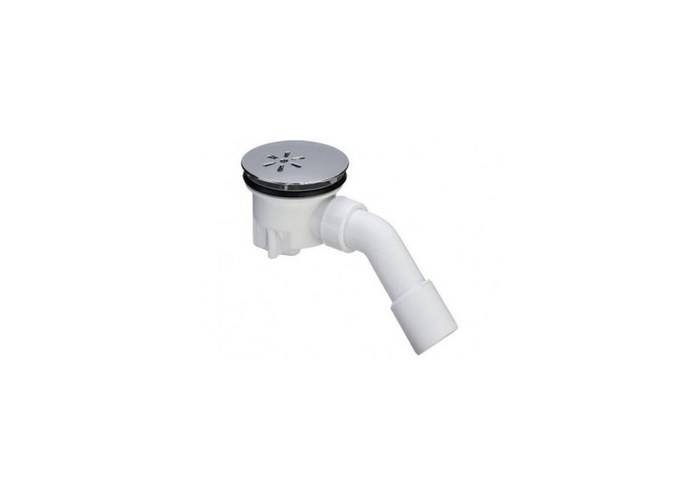

Сухой гидрозатвор для душевой кабинки представлен в нескольких разновидностях. В мембранном варианте отверстие перекрывается в момент истечения жидкости посредством эластичной мембраны из силикона в виде короткого рукава. Маятниковые сифоны, благодаря шторкам, обеспечивают быстрое перекрывание доступа к отверстию.

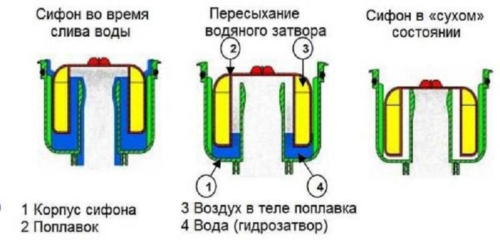

Поплавковые модели работают по принципу сливного бачка. Конструкция представляет собой перевернутый легкий стакан, у которого кромки погружаются в воду. Легкий поплавок располагается на поверхности воды. После ее слива, опускаясь, он перекрывает слив. В некоторых моделях вместо поплавка установлен легкий шарик, который после истечения жидкости опускается в наружное седло, обеспечивая герметичное закрывание сливного отверстия. Такой вариант можно изготовить самостоятельно при обустройстве канализационной разводки в бане.

Сухой сифон для канализации целесообразно устанавливать только в душевых кабинках

Как выбрать место для монтажа трапа

При планировании сливных систем внутри бани в первую очередь обращают внимание на устройство вентиляционной системы помещения. Связь места под установку желоба или современного трапа с вентиляцией очевидна:. В простейшем случае сливной желоб располагают по центру помещения парилки, от входной двери до окна

Если в бане нет специальной вытяжки, то трап лучше всего располагать в самом теплом месте пола

В простейшем случае сливной желоб располагают по центру помещения парилки, от входной двери до окна. Если в бане нет специальной вытяжки, то трап лучше всего располагать в самом теплом месте пола.

Современные модели сливного трапа устанавливают в наиболее насыщенном влагой месте парилки или моечного отделения. Чем короче путь от пролитой воды на пол до приемного отверстия сливной системы, тем лучше.

При выборе места приходится многократно проверять наличие сливных уклонов

Если трап уже установлен в бане, его всегда можно закрыть деревянным настилом или специальным разборным полом из трапиков.

Затворы “мокрого” типа

Если выбирать гидрозатвор для бани, руководствуясь эффективностью запирания, то наилучшим вариантом будет гидравлическая схема с изогнутым U-коленом, или кольцевой камерой с концентрической перегородкой.

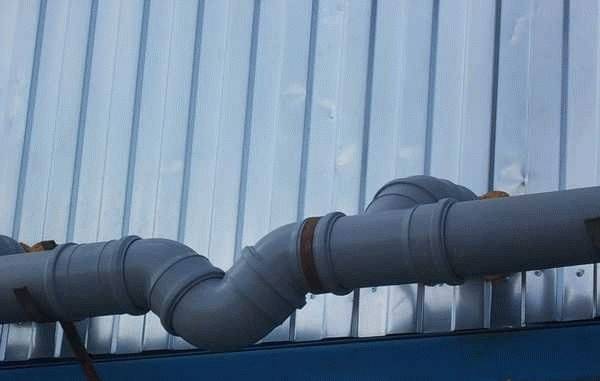

Вечное колено

Гидрозатвор в виде колена требует свободного пространства не менее 150 мм в высоту для труб диаметром 50 мм и вылета в 250-300 мм для полноценного слива сечением 100 мм. Поэтому коленный сильфон используют преимущественно для проектов бани на сваях или столбчатом фундаменте. Для надежного запирания трубы высота столба воды должна составлять не менее полутора диаметров канала.

Основным преимуществом гидрозатвора является простота конструкции, такой сифон для бани вполне по силам сделать своими руками из деталей канализационной арматуры и труб. Получается не так красиво, как у сливов промышленного изготовления, но для бани важнее, чтобы конструкция легко ремонтировалась и была простой в обслуживании. Колено можно легко чистить, как ершом, так и специализироваными насадками, вращающимися щетками и даже химическими препаратами типа «Крота».

Такой тип слива способен проработать в условиях правильно построенной бани пару десятков лет, пока кто-нибудь не пробьет тросом дыру в пластиковом колене гидрозатвора.

Плоский гидрозатвор

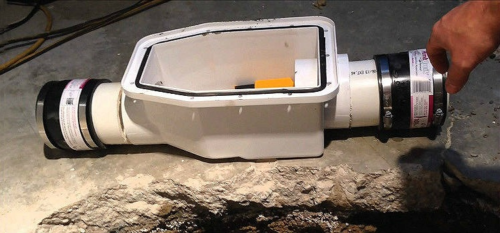

Для бани, установленной на ленточном фундаменте, лучше всего использовать траповый гидрозатвор. Его высота обычно не превышает 10-12 см, поэтому коробку слива можно смело вмонтировать в стяжку пола, а для стыковки с канализаций не требуется каких-либо дополнительных креплений.

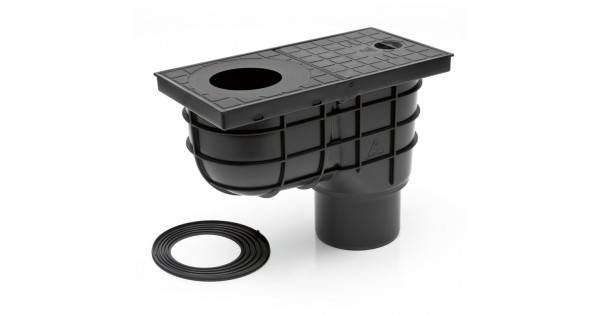

Например, модель «CENTER AQUAPA» состоит из двух половинок. В донной части гидрозатвора имеется кольцевая полость с водой, которая после установки верхней крышки будет разделена перегородкой. Получается тот же сильфон, но с высотой затвора всего в 15-20 мм. Корпус слива просто одевается на приемное отверстие компенсирующего переходника канализационной трубы в 110 мм.

Важно! В данном случае использование скользящего переходника является обязательным условием, чтобы коробку гидрозатвора не сорвало с трубы из-за расширения пластика от горячей воды в бане.

Коробчатая конструкция оказалась достаточно надежной и удобной в обслуживании, из недостатков можно выделить только небольшой уровень воды в гидрозатворе. Летом вода в сливе испаряется, и, соответственно, запахи из септика прорвутся в помещение бани уже через пару дней. Тогда как в колене сильфона водяной затвор продержится 3-4 дня.

Зимой на дачной бане траповый слив может замерзнуть, но это никак не сказывается на его работе. Воды остается немного, так что риск повреждения минимален. Гидрозатвор с коленом может реально быть раздавлен замерзшей водой.

Поплавковый аппарат для организации слива в бане

Конструктивно гидрозатвор с поплавком очень похож на предыдущий вариант водяного затвора. С той только разницей, что в траповом варианте перекрытие выходного отверстия происходит за счет поднятия уровня воды, а в поплавковом варианте то же окно перекрывается пенопластовым вкладышем.

Поплавковые гидрозатворы очень плотно и надежно блокируют проход слива даже при минимальном количестве жидкости. На практике слив в бане может надежно блокироваться в течение 10-15 дней с момента последнего посещения парилки. Из недостатков можно отметить чувствительность гидрозатвора к загрязнениям. После мыльной воды поплавок нужно обязательно промывать чистым кипятком.

Гидрозатвор на канализацию для бани

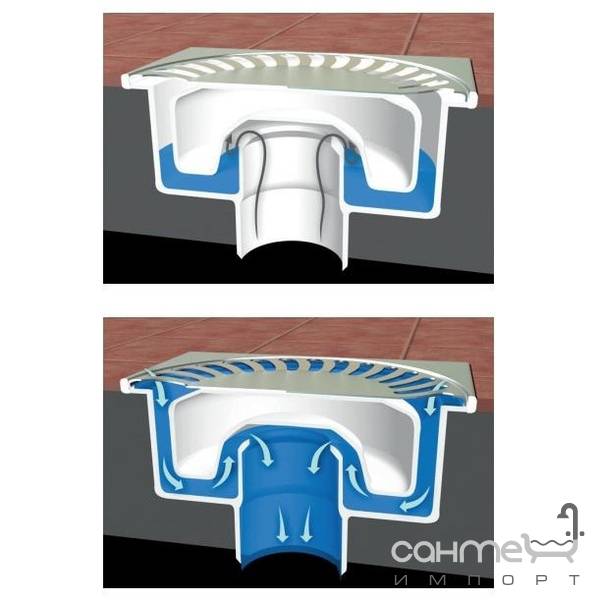

Гидрозатвор — это специально созданная водяная пробка, которая предотвращает попадание «ароматов» канализации в помещение. Вода скапливается в выгнутом участке трубы, полностью перекрывая диаметр. Таким образом, вода не дает запахам проникать в помещение.

Принцип организации гидрозатвора на канализацию

Когда нужно использовать гидрозатвор в бане

В бане использовать гидрозатвор на канализацию нужно в том случае, если слив воды идет в общую систему водоотведения. Если же вода сливается за пределы бани в яму, откуда и впитывается, никакого запаха в этом случае быть не может.

Если канализация бани подключена к общей системе, можно использовать готовые сифоны (как для ванной или умывальника) любой конструкции. Есть в продаже пластиковые или металлические затворы бутылочного типа или из гофрированного шланга.

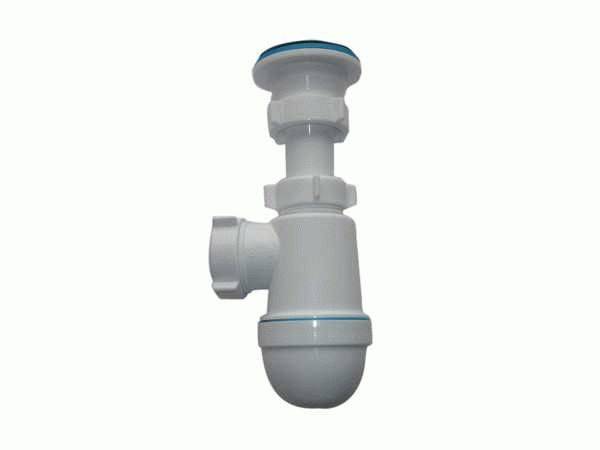

Гидрозатвор канализационный бутылочного типа

Иногда еще можно встретить чугунный гидрозатвор, но их производство остановлено уже несколько лет назад, и встречаются они в основном в старых домах.

Так выглядит гидрозатвор для пластиковой канализации

В продаже имеются водяные гидрозатворы фирмы CENTER AQUAPA, которые вставляются в пластиковую трубу диаметром 55 мм или 110 мм.

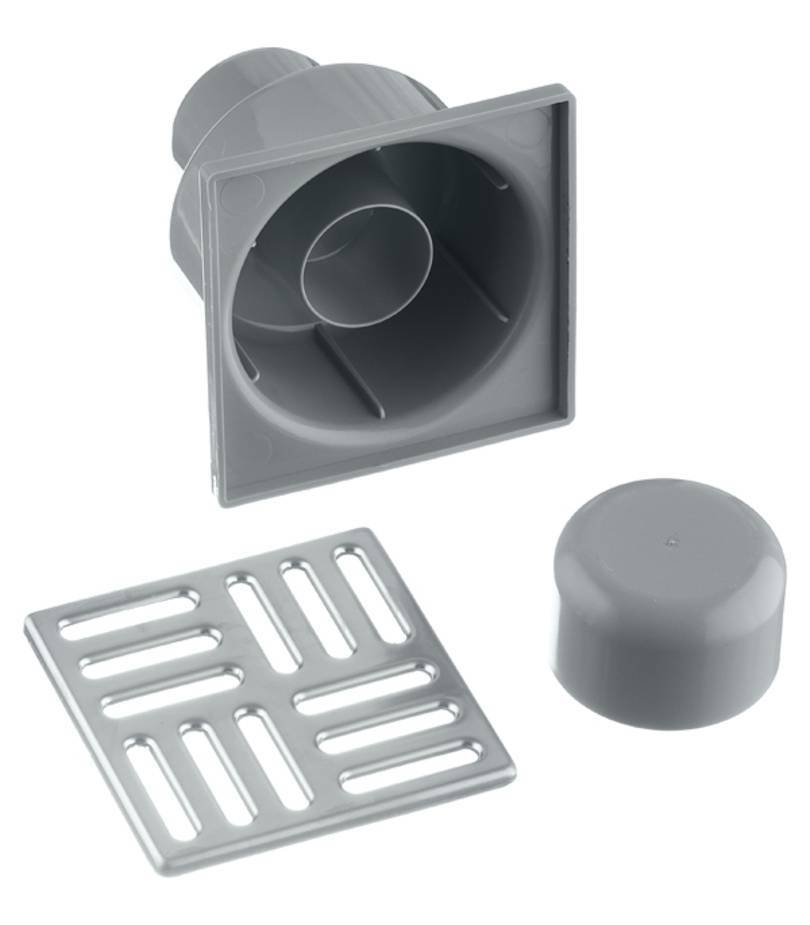

Водяной гидрозатвор CENTER AQUAPA вставлен в трубу диаметром 110 мм

По сути дела, гидрозатвор представляет собой два стакана, вставленные один в другой.

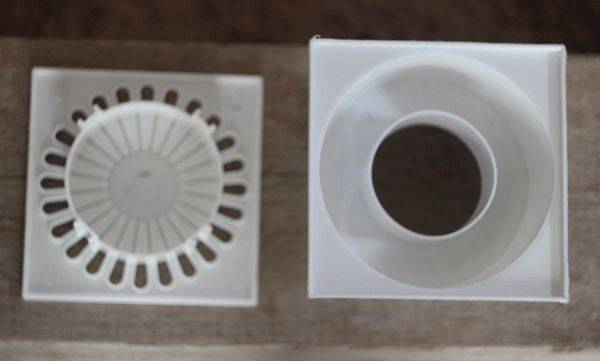

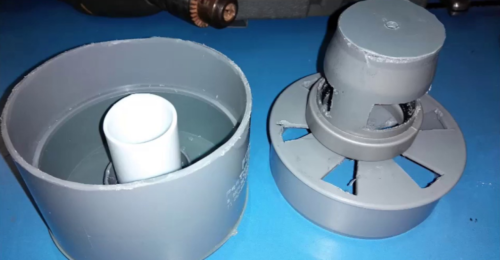

Верхняя и нижняя части гидрозатвора CENTER AQUAPA

После заливки полов в бане, верх гидрозатвора должен оказать в небольшом углублении для полного слива воды.

Верхняя часть гидрозатвора находится на уровне самой нижней точки

У данного гидрозатвора два плюса:

1. Он дополнительно выполняет роль отстойники;
2. Даже если в гидрозатворе замерзнет вода, он не будет поврежден.

Как сделать гидрозатвор своими руками

Достаточно легко можно сделать гидрозатвор своими руками. Для этого кусок трубы подходящего диаметра нужно изогнуть в виде буквы «U» и приварить (соединить при помощи муфт) к трубе после воронки стока (высота гидрозатвора обычно 50-70 мм). Делать это желательно во время закладки фундамента и обустройства полов, но если баня уже функционирует и запах мешает, можно попытаться устранить эту неприятность.

Если фундамент столбчатый и канализационные трубы доступны – это облегчает дело. Под баней можно к сливной трубе приварить нужный кусок трубы. Если доступа к трубам нет, придется вам его организовать: разобрать часть пола, если он деревянный, или выпилить «болгаркой» если он бетонный. После чего к канализации при помощи соединительных муфт или сварки присоединить трубу с изгибом.

Нужно учесть, что вода из любого гидрозатвора испаряется. И если длительное время не пользоваться канализацией, дней через 40-50 она высохнет окончательно, и газы из канализации беспрепятственно проникнут в помещение.

Что такое сухой гидрозатвор

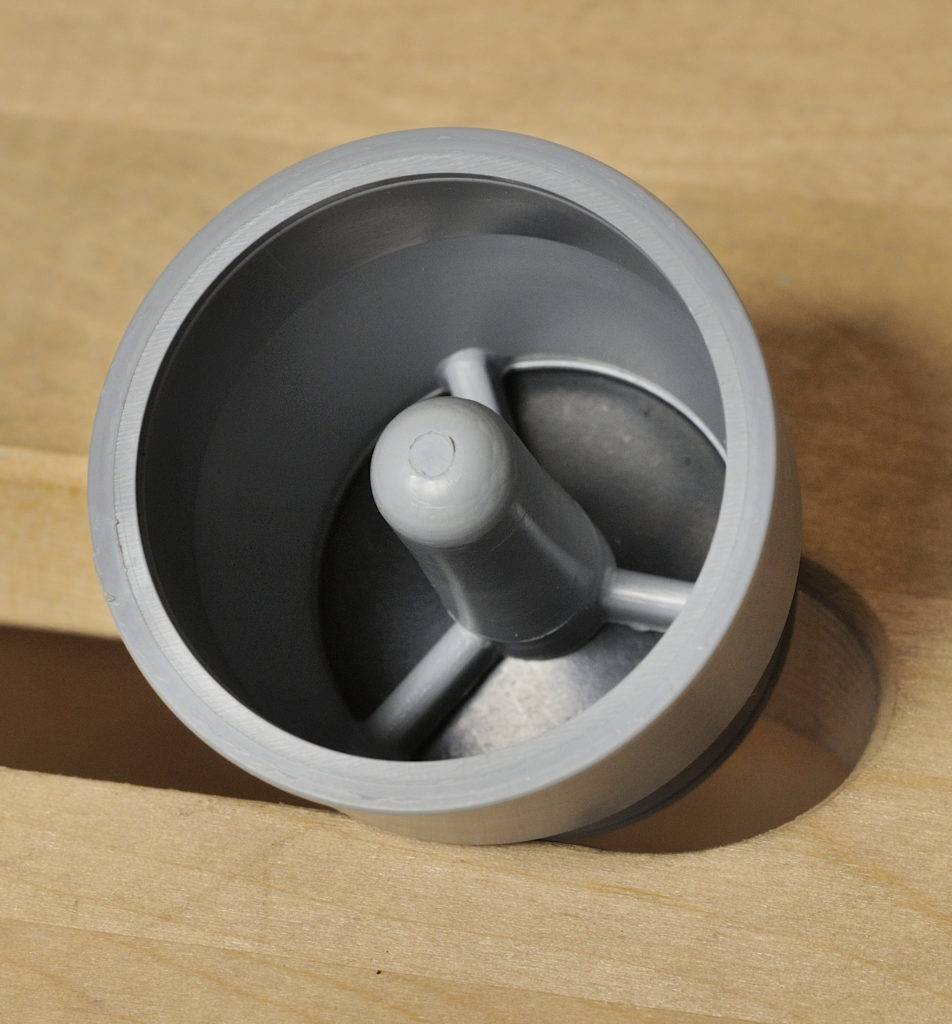

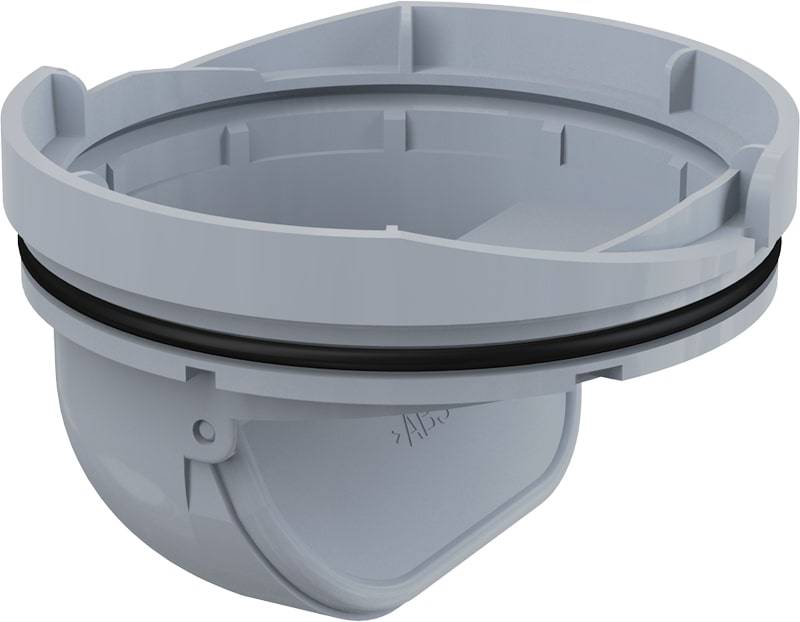

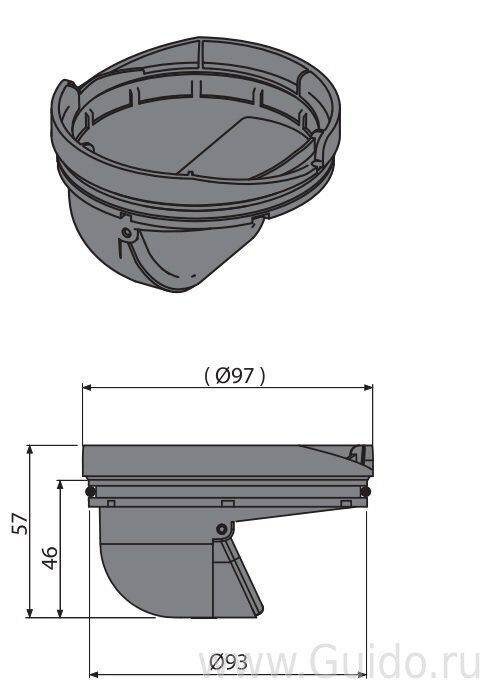

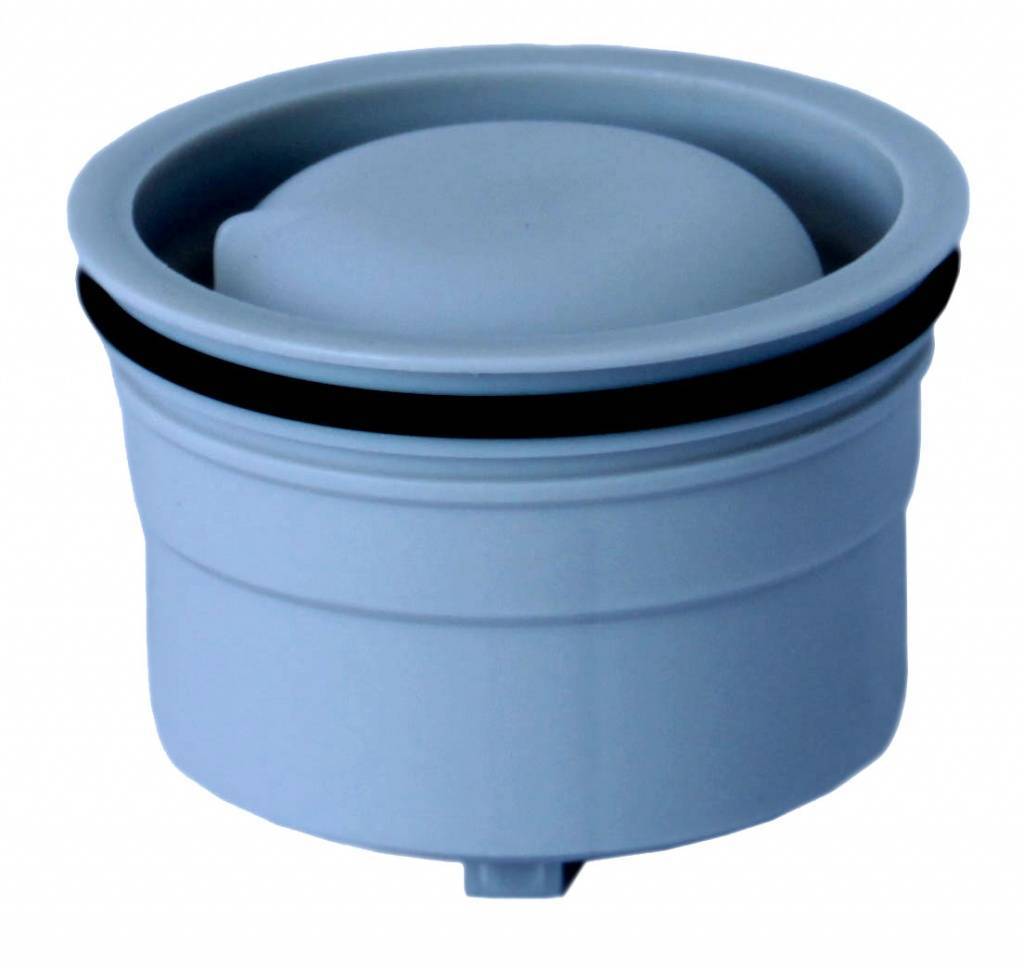

Есть еще один вариант гидрозатвора – сухой. В нем нет воды, а в качестве заслонки используются различные материалы. Как вы понимаете, такой гидрозатвор не замерзает. Сухих гидрозатворов для канализации несколько видов:

Это мембрана, которая удерживается пружиной, если воды нет. При поступлении воды мощности пружины недостаточно для ее удержания, заслонка поднимается и вода сливается.

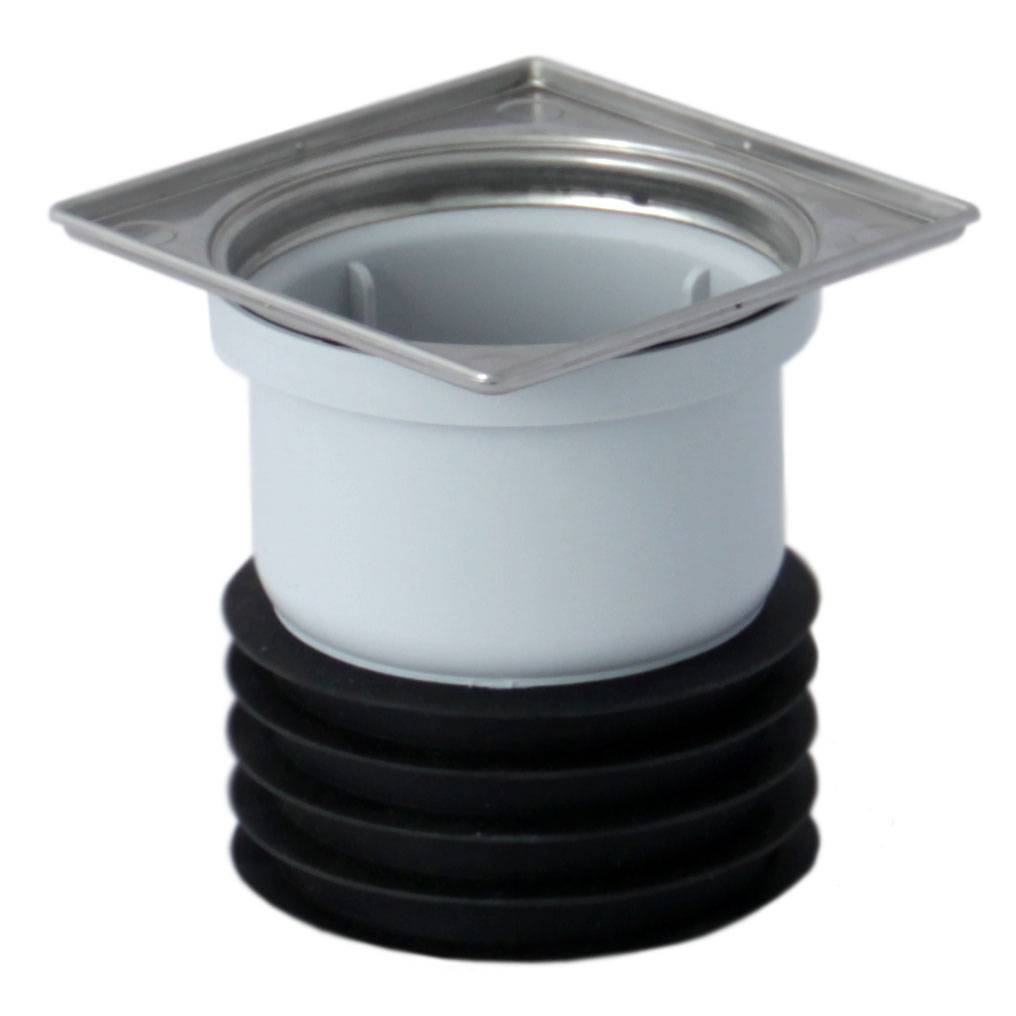

Так выглядит слив с сухим гидрозатвором на канализацию

• Определенной формы предмет (обычно шарик большего, чем труба диаметра) перекрывает проход для воздуха. Как только вода поступает – предмет всплывает, открывая слив.
• Более сложные технологически модели, в которых используется молекулярная память материалов.

Для бани элементарный сухой гидрозатвор можно сделать и своими руками, так это довольно просто. Нужно подобрать пластиковый шарик чуть большего размера, чем сливная труба. Положить его на трубу, и сделать какую-то камеру, в пределах которой он будет находиться. Когда воды нет, шарик перекрывает доступ воздуха из канализации. При поступлении воды он всплывает (в пределах камеры) и освобождает сток. Такая система функциональна и в зимних условиях: даже если шарик примерзнет к стоку, немного горячей воды в считанные минуты растопят лед, и система будет функционировать нормально.

Чем отличается от септика

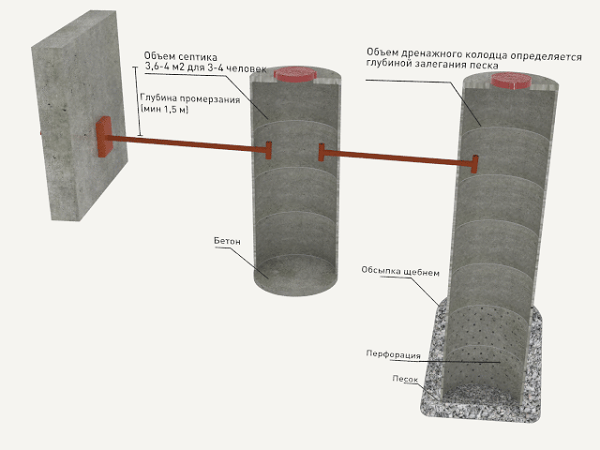

По сути, септик представляет собой улучшенный вариант обычной выгребной ямы для отходов. Главная деталь системы — емкость большого объема из пластика, бетона или метала, которая имеет продолговатую вытянутую форму. Этот резервуар вкапывается в грунт в горизонтальном положении. Обычно эта емкость разделена на несколько частей для сточной воды.

В резервуаре отходы очищаются путем осаждения крупных частиц на дно. Когда сток попадает в емкость, он перемещается из одного отделения в другое. В процессе перетекания воды в различные камеры, стоки, осевшие на дно, осветляются. Именно внизу емкости происходит ферментация с участием бактерий.

Главное условие этого процесса — отсутствие кислорода в закрытом резервуаре септика. Перед тем, как сделать канализацию в бане, нужно все взвесить. Каждый владелец загородного дома или дачи должен понимать, что описанная система не обеспечит полной очистки загрязненной воды.

Важно! Чтобы органика полностью разложилась в септике под воздействием бактерий, нужно примерно 60 дней. И соблюдать такое условие могут не все

Как правило, стоки находятся в емкости около трех дней, чего хватает лишь на частичное разложение органических веществ.

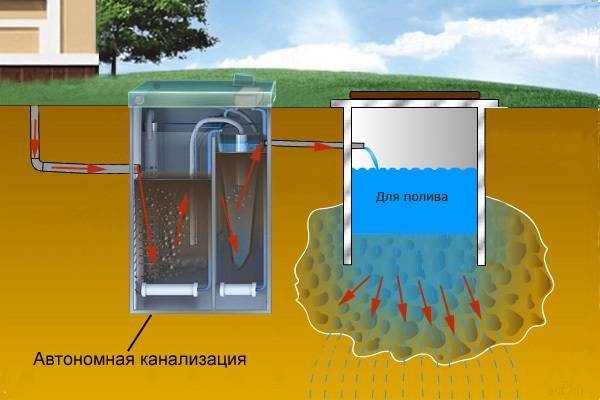

В автономной канализации происходит глубокая очистка загрязненных вод. Сначала жидкость поступает в накопительный резервуар, где происходит первый этап обработки — биологическая очистка. Далее она переходит в другой отдел, где органика разлагается полностью. В результате происходит образование активного ила.

Информация. Устройство канализации в бане отличается простотой ухода. Система автономной канализации требует периодической очистки емкостей от ила. Сделать это может сам владелец. Извлекать накопившийся ил можно раз в квартал.

Основное отличие септика от автономной канализации в том, что первый вид системы собирает отходы и требует частого обслуживания, а второй — очищает сточные воды.

Внимание! Септик имеет один неоспоримый плюс — доступную стоимость во время покупки. Именно эта особенность часто играет важную роль во время выбора той или иной системы

Автономная канализация более проста в обслуживании и не требует такого частого вмешательства, как септик.

Как выбрать

Чтобы сделать оптимальный выбор, не ошибиться при покупке затвора необходимо учитывать ряд факторов, основными являются:

1) Диаметр. В зависимости от типа устройства, к которому будет подсоединен сифон с затвором, и с целью обеспечения оптимальной пропускной способности устройство должно иметь тот или иной диаметр. Например, оптимальным вариантом для душевой кабины и бани является затвором диаметром в 100 мм., для раковины — 50 мм.

2) Высота. Отводы горизонтального типа обладают показателями в 70-100 мм., вертикального — 150-180 мм. Поэтому в условиях ограниченного пространства лучшим выбором является горизонтальные (или боковые) сухие сифоны.

3) Если в помещении рядом располагаются несколько сантехнических приборов, то каждый необходимо оснастить отдельным устройством.

Сифон д/мойки WIRQUIN Сэнзо сухой 40 мм. белый. Фото Максидом

4) Качественная установка сифона для посудомоечной или стиральной машин возможно только при выборе горизонтального устройства, которое возможно монтировать боком.

5) Покупку сухих сифонов рекомендуется осуществлять у проверенных поставщиков, официальных партнеров производителей или напрямую у изготовителя.

6) Необходимо также помнить о дизайне устройства. Например, душевые трапы с сухим затвором реализуются в большим количеством декоративных съемных решеток, что позволяет выбрать изделие для помещения, выполненного в любом стиле.

Слив в протекающем полу

Представляет собой наиболее простой вариант выполнения слива в полу. Но учитывайте, что баню с подобной облегченной системой отвода воды рекомендуется использовать только летом. Обустраивается слив таким образом:

1. После выкопки котлована под фундамент выройте по его центру яму глубиной 60-70 см – она будет выполнять роль стока. От нее проложите траншею в сторону заранее обустроенной сливной ямы. Затем под уклоном в 5-6 градусов установите в траншее трубу.
2. Залейте фундамент. По всему периметру подполья снимите слой земли под углом 10-15 градусов от стен в бок сливной ямы. Засыпьте скаты щебнем и положите сверху специальную армированную стяжку. Затем уклоны бетонируются, чтобы вода попадала не в грунт, а стекала прямо в сточную яму.
3. На фундамент установите традиционную балку перекрытий, а не нее смонтируйте доски с шагом в 7 мм.

Слив в протекающем полу В итоге у вас должен получиться пол с массой промежутков между дощечками – через них вода и будет попадать в подполье, а оттуда – по скатам в сточную яму. Далее «маршрут» очевиден: через трубу в сливную яму.

Сухой вариант

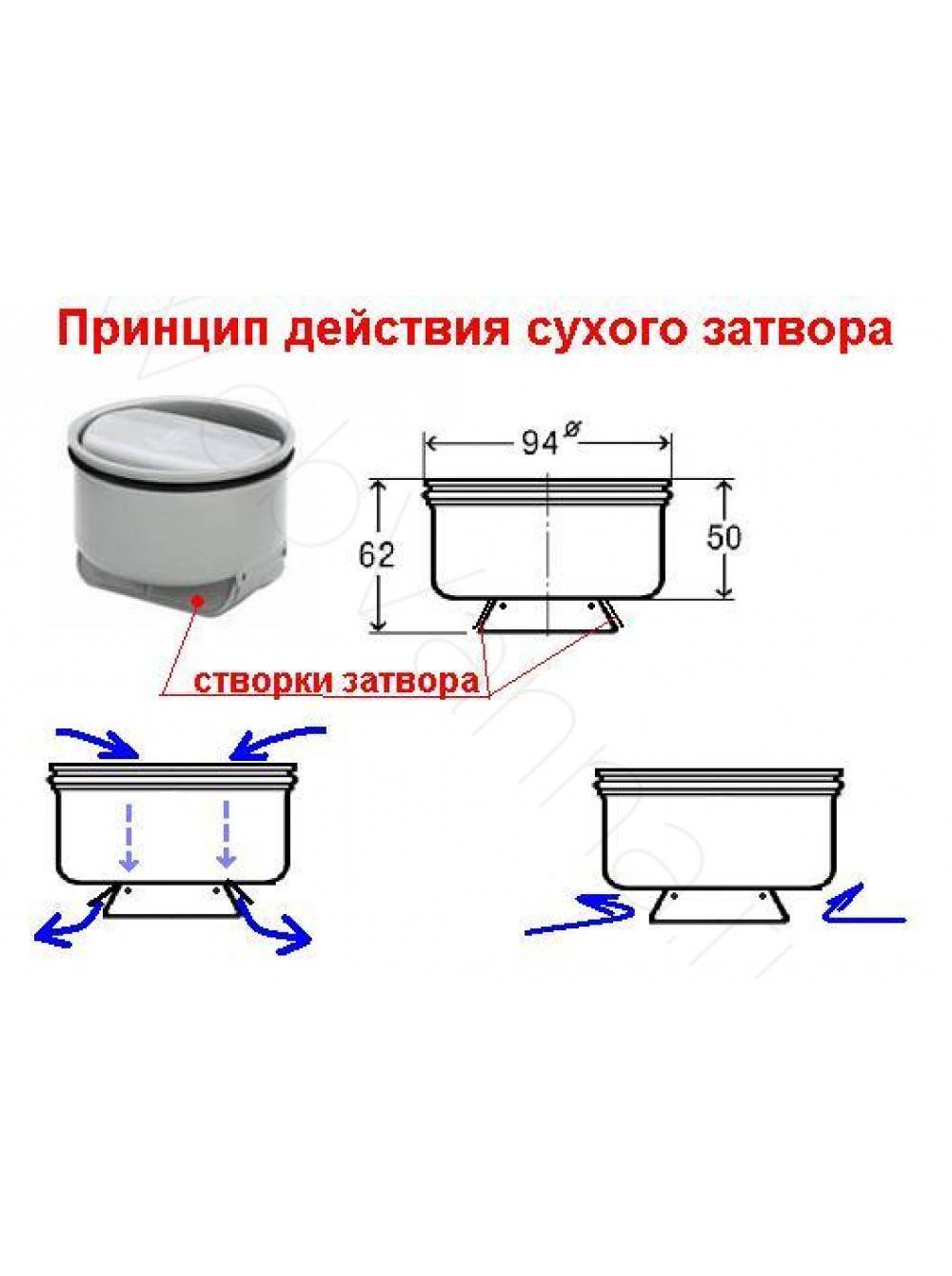

Принцип работы сухого затвора.

Материалы и инструменты:

• пластиковый шарик;
• прокладка.

Сухой гидрозатвор также используется для устранения запаха из канализации. Конструкция и принцип его работы отличаются. В таком устройстве вместо воды применяется сухой материал.

Можно самостоятельно изготовить сухой гидрозатвор. Для этого надо использовать пластиковый шарик, диаметр которого немного больше диаметра трубы стока. Этот шарик кладут в отверстие стока.

Затем его надо закрепить по краям так, чтобы он не сдвигался в стороны. Для этого на трубу надо надеть прокладку. Стенки прокладки будут удерживать шарик в трубке. При этом высота стенки над уровнем трубы стока составляет 5 см.

Функционирует такое устройство достаточно просто. Когда в трубе канализации присутствует вода, шарик всплывает и тем самым мешает прохождению запахов из трубы канализации в воздух. При этом высвобождается сток.

Когда в трубе вода отсутствует, шарик просто лежит на трубе и закрывает выход газов из стока.

Использовать такую конструкцию можно не только в квартире, но и в бане или сауне. Если зимой шарик примерзнет к стоку, то это не приведет к разрыву трубы. В этом случае шарик можно облить горячей водой, при этом лед растает.

Принцип организации гидрозатвора на канализацию.

Гидрозатвор с водяной пробкой перестает работать, если канализацией не пользуются. Если вы отсутствовали в квартире больше месяца и не включали воду, то водяной барьер исчезает и пропускает воздух из канализации.

Поэтому если, например, вы не проживаете на даче зимой, то нужно иногда приезжать туда и открывать кран с водой, чтобы сохранить устройство в рабочем состоянии.

Можно установить готовый гидрозатвор. Существуют следующие виды гидрозатворов для канализации:

• бутылочный;
• трубчатый;
• гофрированный.

Бутылочный гидрозатвор лучше выполняет свои функции. Его можно разбирать и прочищать от засоров в случае необходимости.

При замене деталей данная конструкция очень удобна. В том случае, если вы уронили какие-либо мелкие предметы или украшения в ванну либо раковину, такой сифон удержит нужный предмет.

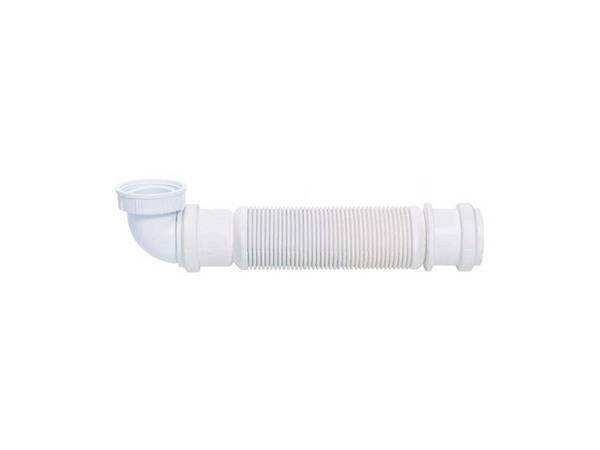

Трубчатый и гофрированный приборы сделаны в виде гибкой пластиковой трубки. Трубчатый сифон имеет большие размеры, поэтому применяется реже.

Гофрированный сифон имеет меньшие размеры, его можно регулировать, поэтому он пользуется большей популярностью.

Типы применяемых труб

Чтобы собрать в бане сточные воды и отвести их в дренажный колодец, необходимо смонтировать систему из труб. Последние можно выбирать из разных материалов, но с учетом их срока эксплуатации, реакции на горячую воду и стоимости. К примеру, можно применить трубы стальные, асбестоцементные, чугунные, пластиковые (в первую очередь это касается изделий из ПВХ).

Применяют и асбестоцементные трубы

• Чугунные трубы долгое время заслуженно применялись для обустройства стоковых сетей. Используются они и сегодня, но так как они сравнительно дорого стоят и немало весят, на практике сейчас все чаще применяют более современные и дешевые аналоги. Кроме того, реальный срок эксплуатации этого материала составляет лишь несколько десятилетий.
• Стальные трубы, как известно, имеют свойство коррозировать. Поэтому их применение в вышеупомянутой системе также не является лучшим вариантом. Чтобы такие трубы дольше прослужили, поверхность их должна быть покрыта цинком.
• Неплохой вариант отвода стоков – асбестоцементные трубы. Раньше они были достаточно востребованы и легкодоступны. К преимуществу таких изделий можно причислить их долгий срок службы. Однако асбестовые трубы, также как и чугунные, в последнее время потеряли актуальность из-за появления на рынке более конкурентоспособных изделий.
• Сегодня для устройства системы наиболее востребованы пластиковые трубы. Они недорого стоят и имеют долгий срок службы. Кроме того, такие трубы не подвергаются воздействию агрессивных компонентов стоков. Например, поливинилхлоридные изделия рассчитаны на срок эксплуатации в 50 лет. Это говорит только о том, что канализация из труб ПВХ при качественном монтаже не должна создавать проблем хозяевам сооружения долгое время.

Канализационные трубы ПВХ

Особо нужно отметить модификацию труб ПВХ с высоким содержанием хлора. Хлорированные изделия хорошо выдерживают высокую температуру воды – до 95ºС. Кроме того, время монтажа таких труб в несколько раз меньше по сравнению с прокладкой чугунных изделий. Еще один плюс в сторону выбора поливинилхлоридных труб заключается в том, что перевозить их легче по сравнению с аналогами из других материалов.

Сухой гидрозатвор для бани

Еще недавно для большинства дачников существовала проблема, как зимой высушить слив, и тем самым сохранить трубы и затвор бани на период морозов. Чаще всего с колена гидрозатвора просто сливали воду через дополнительный штуцер. Решением проблемы стало использование для бани сухого затвора.

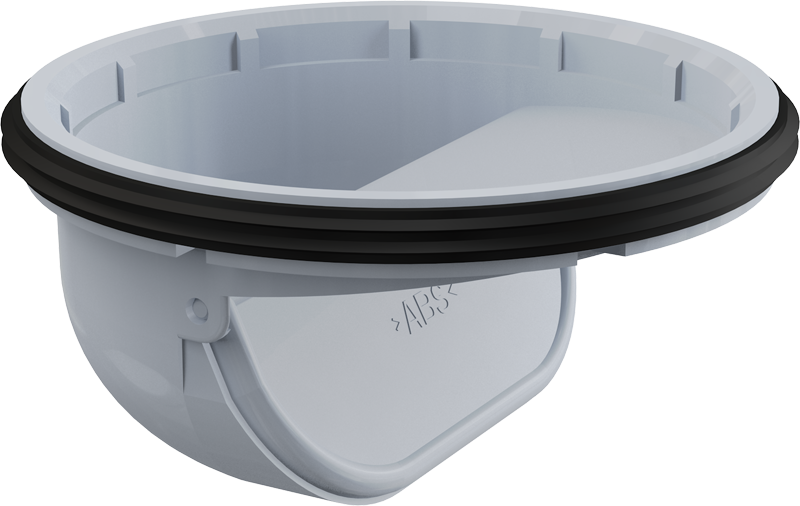

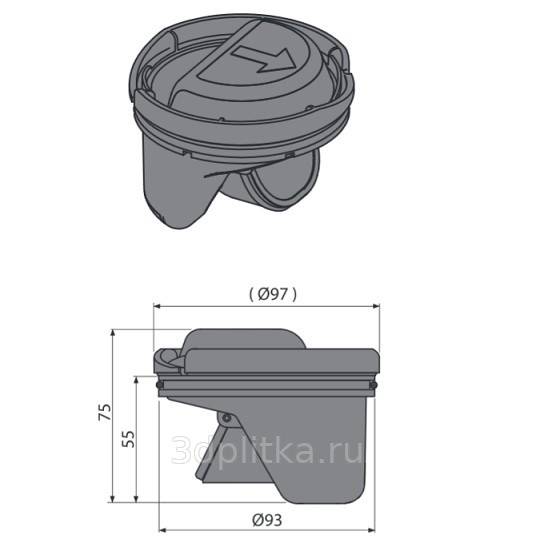

Маятниковый или лепестковый механизм затвора

Конструкция сухого гидрозатвора отличается от трапового или поплавкового варианта только наличием двух пластиковых шторок, подвешенных над выпускным окном на маятниковом подвесе.

Лепестки не создают препятствий для потока воды, движущегося из бани через окно в канализационную трубу. В противоположном направлении масса воды прижимает шторку к окну и блокирует. В результате внутренняя полость остается сухой и непроницаемой для газов из системы канализации.

Управляемый тип гидрозатвора

Используется в банях, не подключенных к централизованной системе канализации. Конструкция гидрозатвора практически идентична схеме трапового слива. Единственным существенным дополнением является наличие управляемого клапана. В верхней части решетки находится кольцо, нажав на которое, можно защелкнуть кольцевой лепесток, перекрывающий окно в сливную трубу.

В этом случае слив воды происходит напрямую в емкость для сбора грязной воды. После окончания процедур гидрозатвор открывается или закрывается, в зависимости от того, нужно ли сушить банное помещение или нет.

В этом случае емкость для сбора стоков можно оборудовать импровизированным клапаном по схеме, приведенной ниже.

Именно по такому принципу в прошлом веке были организованы трубы слива в Сандуновских парилках-банях.

Важно! Управляемый тип гидрозатвора идеально подойдет для любого типа бани. Например, если баней пользуются круглый год, то в зиму гидрозатвор мокрого типа может стать причиной выхода из строя слива и приемного фланка канализационной трубы

Сухие транцы для бани оказываются слишком капризными. Управляемый вариант слива не требует вообще никаких забот. Даже зимой после бани не нужно продувать и сушить стоковую часть. Достаточно открыть клапан и оставить его сушиться до следующего посещения бани

Например, если баней пользуются круглый год, то в зиму гидрозатвор мокрого типа может стать причиной выхода из строя слива и приемного фланка канализационной трубы. Сухие транцы для бани оказываются слишком капризными. Управляемый вариант слива не требует вообще никаких забот. Даже зимой после бани не нужно продувать и сушить стоковую часть. Достаточно открыть клапан и оставить его сушиться до следующего посещения бани.

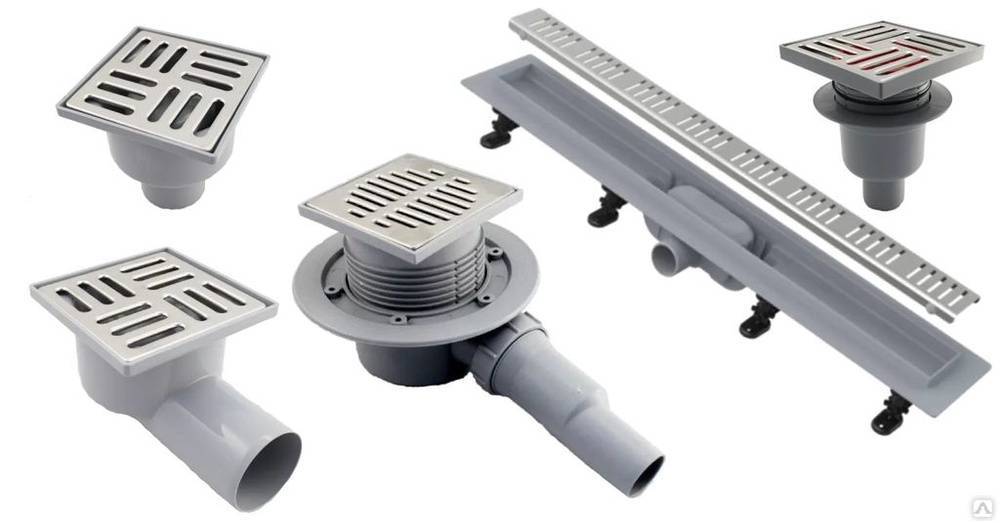

Сливные трапы для бани – Строим баню или сауну

В последние десятилетия понятие «хороший ремонт» очень быстро меняется. Например, некоторое время тому назад очень популярны были душевые кабины. Теперь набирают популярность встроенные душевые без поддона. Для их обустройства требуется пол со сливом, а для его организации требуется установка трапа — специального устройства для сбора воды с пола.

Предлагаем ознакомиться Декоративная штукатурка в бане

Виды сливных трапов

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

• Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.
• Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор
• Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние.
• Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны
• Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.
• Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Виды сливных трапов

Как известно, в бане не бывает мелочей, поэтому каждой детали стоит уделять самое пристальное внимание. Например, если при строительстве вы отлично утеплили пол во всех помещениях, устроили систему обогрева и покрыли поверхность керамической плиткой, стоит позаботиться о комфорте передвижения

На фото — секция трапа для бани

Стоит отметить, что приемник воды в канализацию также называется трапом, его также важно выбрать правильно, ведь он должен удерживать запахи из труб. Для этого используются специальные гидрозатворы, которые нужно ставить по ходу стока воды для обеспечения необходимого уровня надежности

О требуемом устройстве уклонов говорить излишне. Сверху укладывается керамическая плитка либо поверхность покрывается влагозащитным составом. После чего самым разумным вариантом представляется трап в баню из дерева.

Некоторые застройщики закрывают трапами весь пол в помещении

Размер трапа должен подбираться достаточно точно. Это нужно для того, чтобы он не ездил по полу и стоял довольно жестко. Во многих случаях найти готовый вариант нужной конфигурации бывает сложно, необходимо делать его под заказ (при этом цена может быть неоправданно высокой), но гораздо проще изготовить трапик своими руками.
Материалом изготовления может быть самая разная древесина, все зависит от ваших предпочтений и возможностей. Мостки из сосны отличаются низкой ценой, но при этом их надежность оставляет желать лучшего

Лучше использовать более твердые виды древесины, оптимальный вариант – лиственница, она хорошо переносит высокую влажность и устойчива к вредителям и грибку, но при этом ее стоимость значительно выше.
Изготавливая трапики самостоятельно, советуем уделить большое внимание качеству отделки – все углы должны быть скруглены, а поверхность тщательно отшлифована, чтобы по ней можно было безопасно передвигаться даже босиком.

Важно!Не стоит делать слишком большое расстояние между рейками, так как это чревато различными повреждениями – можно подвернуть ногу или споткнуться. Слишком большое расстояние между рейками может привести к травмам

Слишком большое расстояние между рейками может привести к травмам
