Расчет емкости и выбор конструкции септика
Объем стоков – базовая величина, принимаемая в расчет при проектировании любого очистного сооружения. Санитарные нормы устанавливают ее на уровне 200 л/сутки на одного человека. Кроме этого, емкость септика должна быть равна 3-х суточному объему канализационных стоков. Исходя из этих двух условий, можно рассчитать вместимость сооружения. Так, например, семейству из 4-х человек потребуется септик объемом: 4 х 200 л/чел х 3 = 2 400 л. (2,4м3).
Второй вопрос, который нужно решить – количество камер очистки: одна, две или три. Если на даче постоянно проживает не более 3 человек, то можно ограничиться одной камерой.
При большем количестве жильцов (4-6 человек) канализация на даче из бетонных колец делается двухкамерной. Она лучше справляется с большим потоком канализационных стоков. Три очистные емкости используют в домах, где проживает несколько семей.
Каждая камера септика выполняет определенные задачи:
- В первой происходит отстаивание стоков и анаэробное (безкислородное) разложение органики. Тяжелые частицы здесь оседают на дно, а легкие всплывают вверх. Осветленная вода перетекает по трубе во вторую камеру;
- Во второй емкости стоки проходят дополнительную бактериальную очистку и отводятся в фильтрующую траншею или колодец. Здесь происходит кислородное (аэробное) разложение органики.
Выбор способа фильтрации зависит от уровня грунтовых вод и вида почвы. В рассасывающем колодце вода уходит в грунт через перфорированные стенки и дно, отсыпанное мелким щебнем.

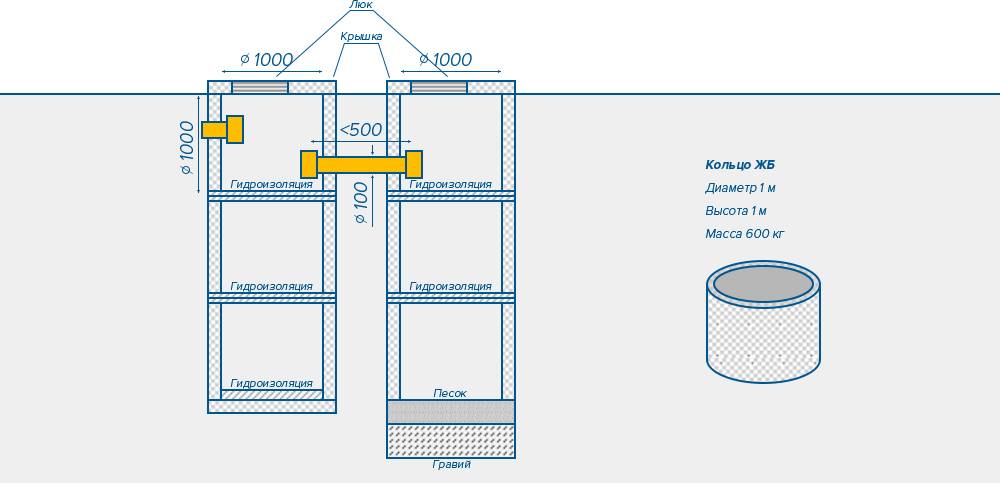

Двухкамерный септик из ЖБ колец с фильтрующим колодцем
При высоком уровне почвенных вод и плохо впитывающем влагу грунте (глина, суглинок) делают рассасывающую траншею (поле фильтрации). В нее укладывают перфорированную трубу, обернутую геотекстилем, и засыпают дренажным материалом (щебень, гравий + песок). За счет большой длины трубы и наличия фильтрующей засыпки, процесс финишной очистки идет нормально даже в тяжелом и влажном грунте.
Трехкамерный септик с фильтрующей траншеей
Определив емкость, количество камер и вид фильтрационного сооружения можно переходить к выбору места на участке. В этом деле вам поможет схема. На ней указаны минимально допустимые расстояния от очистного сооружения до источников воды, деревьев и дороги.

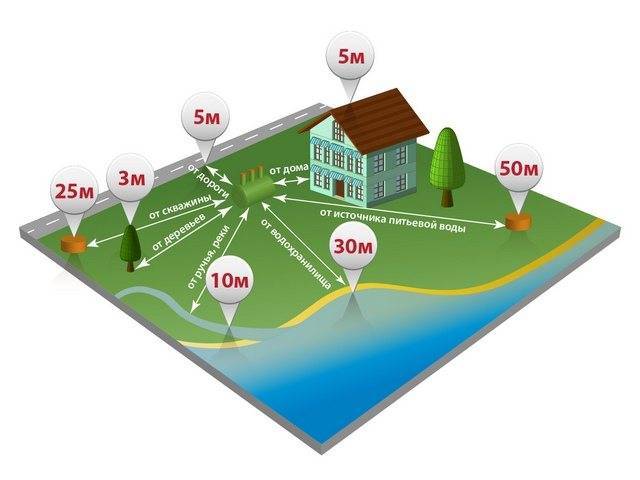

Санитарные разрывы между септиком, источником воды и другими объектами
Из данной схемы видно, что самое большое удаление канализационного сооружения должно быть от источника питьевой воды (50 метров). На дачном участке площадью 5 соток это требование невыполнимо. Здесь придется ставить устройство обеззараживания питьевой воды ультрафиолетовой лампой или использовать привозную бутилированную.
Кроме соблюдения санитарных разрывов, септик нужно разместить так, чтобы до его камер можно было дотянуться шлангом ассенизаторской машины.
Схемы, расчёты и другие особенности септика
Если домовладельцем было принято сооружать своими руками 3-камерную модель септика, состоящего из бетонных колец, то согласно схеме, такое изделие должно состоять из следующих резервуаров:
- отстойник – камера, в которой отстаиваются нечистоты;
- очистительный резервуар, в котором устраняются загрязнения;
- фильтрационный колодец, предназначенный для доочистки сточных вод.
Рассчитывая размеры септика, нужно учитывать количество жильцов, постоянно находящихся в доме, и объёмы суточного потребления воды каждым человеком. Исходя, из усреднённых данных один жилец дома, который регулярно пользуется всей сантехникой, потребляет до 200 л жидкости в течение 24 часов. Поэтому средняя семья из 3 человек вырабатывает до 600 л отходов каждые сутки.
По существующим строительным нормам размер очистительной камеры должен вмещать объёмы сточных вод, которые накапливаются в течение 3 суток. Поэтому проделав несложные расчёты можно определить, что для средней семьи потребуется канализационный резервуар в 1800 л.
Нормативно-правовая база
Вопросом расположения септика на участке касаются несколько документов, потому придется иметь дело с каждым из них:
- СанПиН 2.2.1/2.1.1.1200-03 регламентирует требования к санитарным зонам вокруг потенциально опасных для окружающей среды объектов;
- СНиП 2.04.03-85 – правила организации наружных канализационных сетей;
- СНиП 3.05.04-85 и СНиП 2.04.01-85 — требования к наружным и внутренним системам водопровода и канализации, если в качестве источника воды используется скважина или колодец;
- СанПиН 2.1.5.980-00 – требования к мероприятиям, направленным на обеспечение чистоты поверхностных вод.
Все цифры, детали и требования в этих документах изложены предельно подробно, но все самые основные данные мы приведем ниже, чтобы вы имели представление о процессе подбора места для септика. Но просто так взять и начать копать котлован для установки емкости в определенном месте не получится. Сначала необходимо составить проект сооружения, который будет утверждаться в СЭС, и если все будет хорошо, вам дадут разрешение на строительство. Проект при желании и должных умениях можно подготовить самостоятельно, но многие все же предпочитают обращаться к специалистам.
Далее изучим основные требования к расположению септика на участке, конкретные нормы расстояния от него до других объектов.
Монтаж переливов
Прокладывая переливы, делайте уклон два сантиметра на один погонный метр. Подводящая труба должна располагаться на 55 мм выше, чем отводящая, ни в коем случае не используйте пластиковые трубы для того чтобы провести наружную магистраль, в противном случае система выйдет из строя раньше, чем положено.
Для того чтобы обеспечить поток воды вниз, понадобится канализационный тройник, который устанавливается в вертикальном положении: нижний отвод будет отбирать ту воду, которая находится ниже поверхности, а верхний предназначен для того чтобы производить очистку.
При использовании такой конструкции можно предотвратить попадание взвешенных частиц в трубу. Вам удастся избежать частых засоров, да и система сможет прослужить намного дольше.
Дренажное поле
К основным недостаткам таких сооружений относят наличие на участке свободного пространства для прокладки дренажных труб и длительный уровень очистки – для полноценной фильтрации такое поле должно иметь значительную протяженность.
Поэтому сооружать дренажные поля есть смысл в тех случаях, когда при высоком подъеме грунтовых вод (до 2,5 м) обустройство глубокозаглубленных фильтрационных колодцев становится невозможным.
Дренажное поле
Размер дренажного поля и количество прокладываемых траншей зависит от объема септика. На 1 метр прокладываемых труб в сутки должно приходиться до 30 л очищенных вод. Для супесчаных грунтов, способных впитывать меньше жидкости, этот параметр уменьшается до 15 литров. Для суглинков он будет еще меньшим – длину труб придется увеличивать.
Диаметр перфорированных труб – 11 см. Для того, чтобы жидкость равномерно распределялась по участку, расстояние между трубами должно равняться 1,5 м. Их длина выдерживаться не более 20 м. Каждая из них оборудуется вентиляционным стояком, который должен возвышаться над землей на 0,5 м.
Для того, чтобы жидкость свободно перетекала в грунт, трубы укладываются с наклоном 2 см на каждый погонный метр. Средняя глубина траншеи – 2 м. Необходимо учитывать, что ее дно должно находиться на расстоянии 1 м от уровня грунтовых вод. При прокладке труб на небольшой глубине им потребуется дополнительное утепление.
На дно подготовленной ямы вначале засыпается слой грунта высотой 10 см с хорошей фильтрующей способностью. На глинистых почвах его высоту следует увеличить до 70 см.
Далее идет 35-40-сантиметровый слой щебня, в который закладываются перфорированные трубы. Сверху засыпается еще один 10-сантиметровый слой щебня, укладывается геотекстиль и 30-сантиметровый слой грунта.
Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео)
Как происходит запуск септика в работу
Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой.
Сделать это можно двумя способами:
- Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
- Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).
Как создать фильтрационный колодец
Колодец для фильтрации можно сделать, приобретая готовый материал – пластик, бетон, металл, или же соорудить его своими руками. Схема монтажа похожа с септиком, но имеет свои отличия. Итак, давайте установим последовательность действий:
- Вырываем котлован;
- Устанавливаем кольцо, которое иметь по всему периметру разъёмы диаметром 5 см;
- В кольцо засыпаем гравий, щебень и шлак слоем 1 метр;
- Наружная часть кольца должна иметь дистанцию до грунта – 50 см;
- Устанавливаем трубу для стоков;
- Колодец заполняем грунтом;
- Постройка накрывается перекрытием, которое может быть бетонным или деревянным и оставляем вход для вентиляционной системы.
Теперь вся система готова.
Как рассчитать объем емкости
Для более точного .
Стремясь организовать в загородном доме наиболее комфортабельные условия для проживания, владельцы организуют все условия, присущие городским условиям, включая канализацию. В большинстве случаев загородные населённые пункты небольшого размера лишены возможности использовать централизованные канализационные сети ввиду их отсутствия.
Смотреть видео
Септик из бетонных колец своими руками. Канализация в доме
Watch this video on YouTube
Это мероприятие довольно затратное, и чем больший объем стоков необходимо перерабатывать, тем большие затраты понадобятся на их сооружение. По этой причине расчёт необходимой мощности при устройстве канализации своими руками из бетонных колец – задача актуальная.
Самыми популярными конструктивными решениями для локальной канализационной системы являются бетонные кольца или цельные ёмкости из пластика. Они устанавливаются последовательно и состоят из 2-4 секций, выполняющих различные задачи. Соединение между ними производятся трубами.
Функционально они действую следующим образом:
- Первая ёмкость называется накопителем и предназначена для отстаивания массы стоков от твёрдых и более тяжёлых компонентов. Они оседают на дно сосуда и удаляются по мере накопления.
- Вторая ёмкость предназначается для биологической обработки сточных вод. Для этого используются специальные культуры бактерий, которые вносятся в сосуд по мере необходимости. На ее дне образуется осадок, называемый активным илом, в котором возобновляется бактериальный состав. По мере необходимости производится откачка этого состава, причём определённая часть массы оставляется для дальнейшего использования.
- В третьей секции производится аэрация стоков пропуском через неё распылённого воздуха при помощи компрессора небольшой мощности. Здесь происходит до окисление стоков. Воздух также выступает катализатором биологической активности бактериальной составляющей.
- Дальнейшая очистка происходит в фильтрующем колодце. Для его изготовления используются бетонные кольца с перфорированными стенками – в нижней части и верхнее сплошное кольцо, накрываемое бетонной же крышкой с проёмом для прохода внутрь.
Правильно организованная очистная система обеспечивает степень очистки стоков до 98%. Такую воду можно смело использовать для полива огорода, мойки автомобилей и другие хозяйственные нужды. Активный ил представляет собой очень эффективное удобрение.
Базовой основой для расчёта объёма отстойника является среднестатистическая величина потребления для одного человека, которая составляет 200 литров воды в сутки.
Смотреть видео
септик из бетонных колец своими руками от а до я в одном видео
Watch this video on YouTube
При расчёте эту норму надо умножить на численность проживающих.
Таблица объёма емкости для загородного дома
| Число проживающих | 2 — 3 | 3 — 4 | 5- 7 | 8- 9 |
| Полезные объёмы | 1,8 | 2,4 | 4 | 5,4 |
Приведённая таблица применима для двух-трёх камерных септиков.
Данные из таблицы являются ориентировочными. Фактический расход воды, а, следовательно, и объем зависит от состава, применяемого в быту оборудования. Наличие в доме сауны, джакузи, стиральной и посудомоечной машин в заметно увеличивают потребление воды.
Пример выполнения расчёта объёма потребления
Предположим, что в доме постоянно проживают 4 человека. Тогда прикидочный расчёт объёма потребления будет выглядеть следующим образом:
- Определяем общий расход жидкости за сутки – 4 х 0,2 = 0,8 кубометра.
- Учитывая норматив по минимальному пребыванию сточной воды в отстойнике не менее 3-х суток, получаем размер его ёмкости – 0,8 х 3 = 2,4 кубометра.
- Если предполагается использовать стандартные кольца «15-9», внутренний диаметр которых составляет 1,0 метра а высота 0,7 получаем объём содержимого одной секции 1, 64 м. Таким образом, полная двухкамерная ёмкость составит 3, 28 куба.
Следует учесть, что в реальности объем несколько ниже, поскольку высоту нужно брать не в размере кольца, по расстоянию между дном и краем переливного отверстия. Но это определится только при составлении проекта наружной канализации и тогда расчёт надо будет проверить по реальным размерам.
Смотреть видео
СЕПТИК из бетонных колец без запаха !!! A septic tank of conkrete rings without salena !!!.
Watch this video on YouTube
Полученные данные говорят о наличии определённого запаса пропускной способности наружной канализации, но он пригодится, если придётся принимать гостей.
Инструкция монтажа
Строится он в шесть этапов:
Выбор места.
Копание ямы.
Укладка.
Устройство переливов между камерами.
Гидроизоляция.
Утепление и засыпка сооружения землей.
Подбирая место под септик у частного дома, в обязательно следует соблюдать нормы соответствующих СанПиНов и СНиПов. Любое ЛОС с дренажом должно отстоять от жилья и грядок на 5 м, а от колодцев и водоемов – минимум на 30 м. При несоблюдении этих требований резко возрастет риск распространения кишечных инфекций.

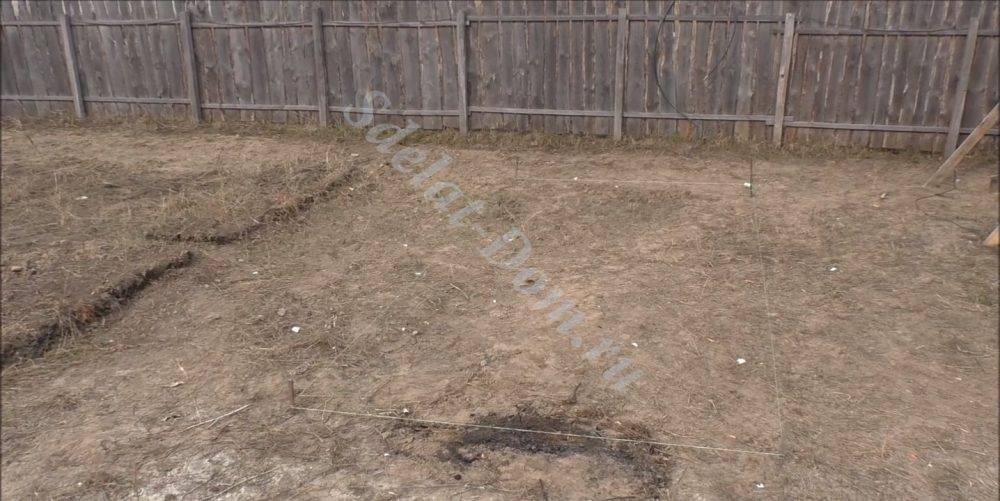

Размечаем на участке место
При всем этом важно не забывать, что к септику еще потом будет подъезжать машина ассенизаторов. Для нее также нужно предусмотреть место рядом с очистной системой

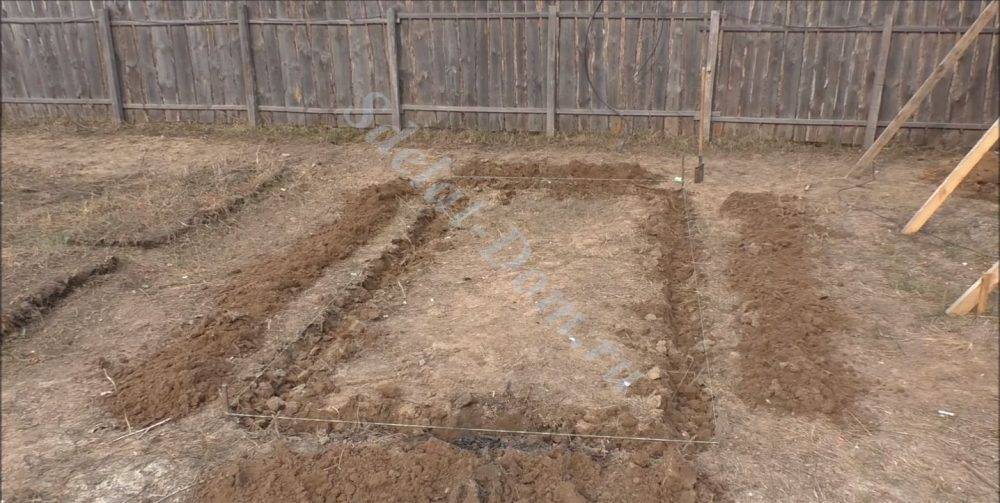

Окапываем контур ямы для работы техники
Выемку земли правильней всего производить экскаватором. Очистное сооружение из трех камер занимает достаточно много места. Изделия обычно устанавливаются на удалении около 30–50 см друг от друга. Даже при минимальном диаметре в 0,8 метра площадь всего сооружения получается большой.

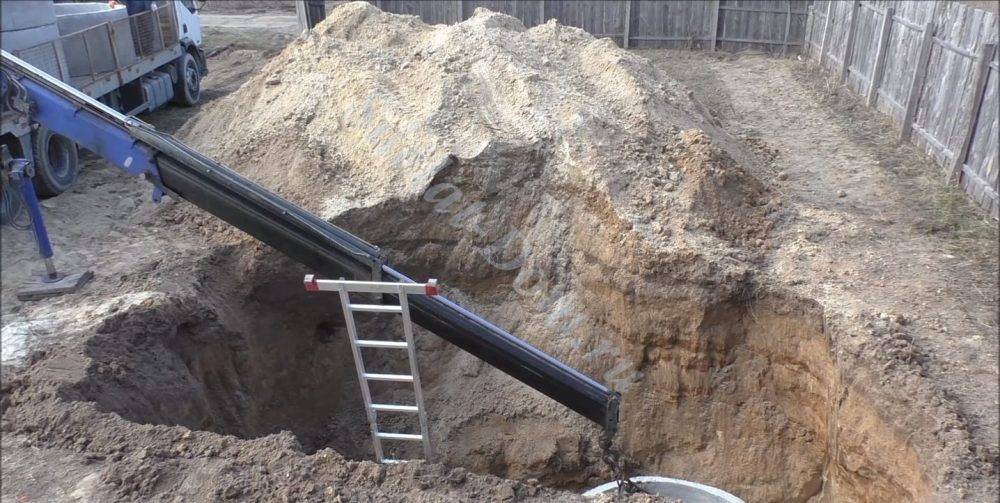

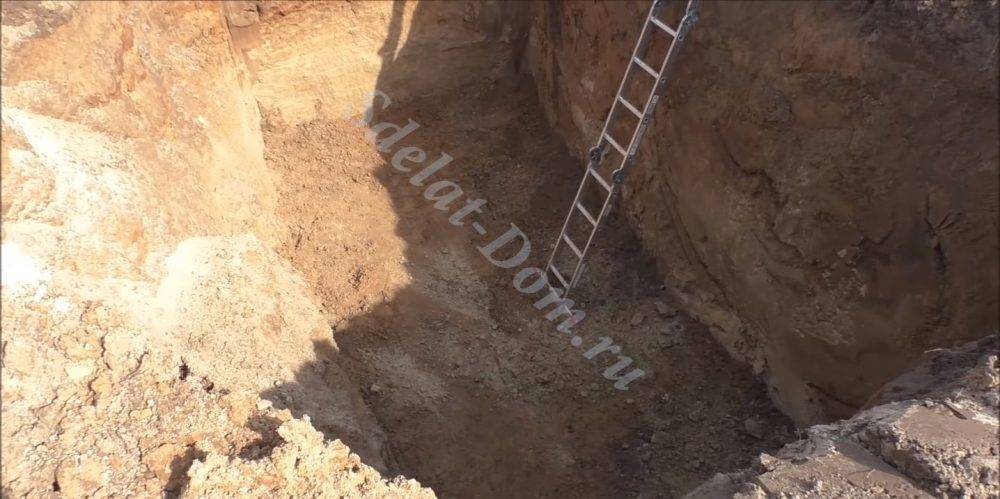

Копаем котлован при помощи техники
Еще один момент – глубина ямы. При устройстве нижние кольца должны располагаться в грунте ниже уровня его промерзания. Копать глубокий котлован вручную сложно, долго и небезопасно. Его стенки могут и осыпаться.

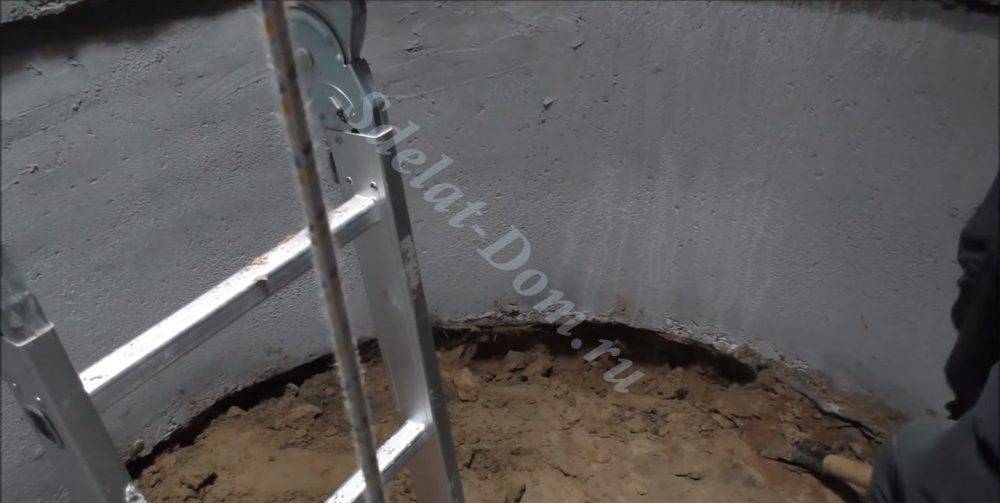

Убираем осыпавшуюся землю из котлована
Надо четко понимать, что при установке на участке у коттеджа обойтись без крана не получится никак. Это пенобетонный или каркасный дом при сильном желании можно построить в одиночку без спецтехники. С заводскими бетонными изделиями подобное не пройдет. Лучше сразу для строительства ЛОС из ЖБИ заказать грузоподъемную технику, заранее предусмотрев для нее место на стройплощадке.

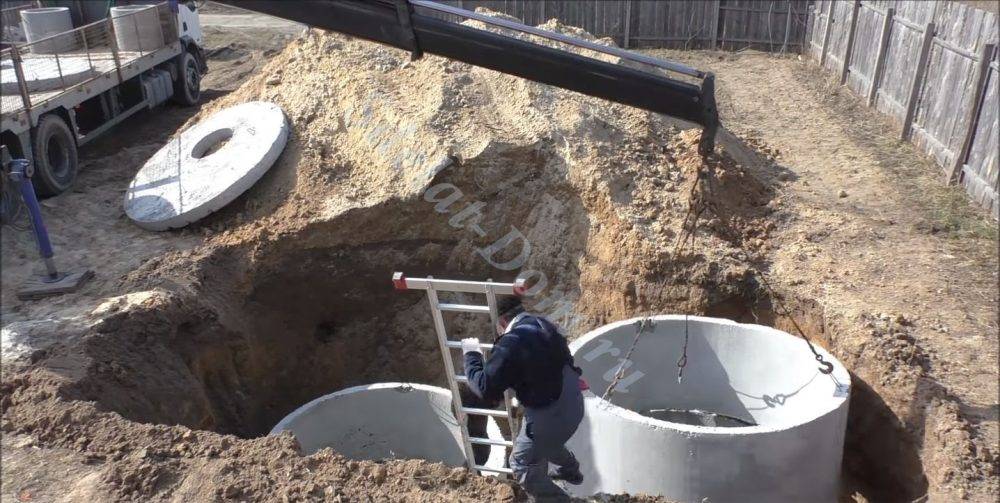

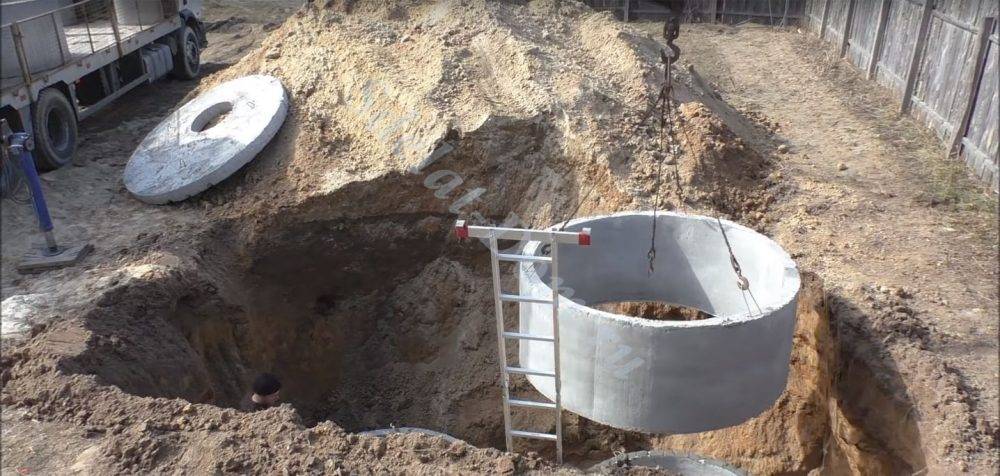

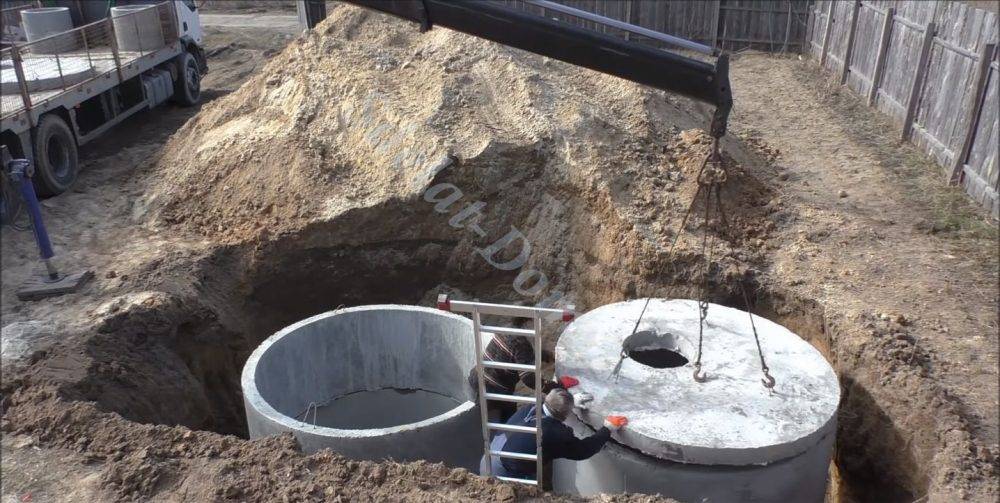

Опускаем кольцо в котлован
Промазываем первый ряд колец раствором и опускаем второй
Аналогично опускаем и третий ряд

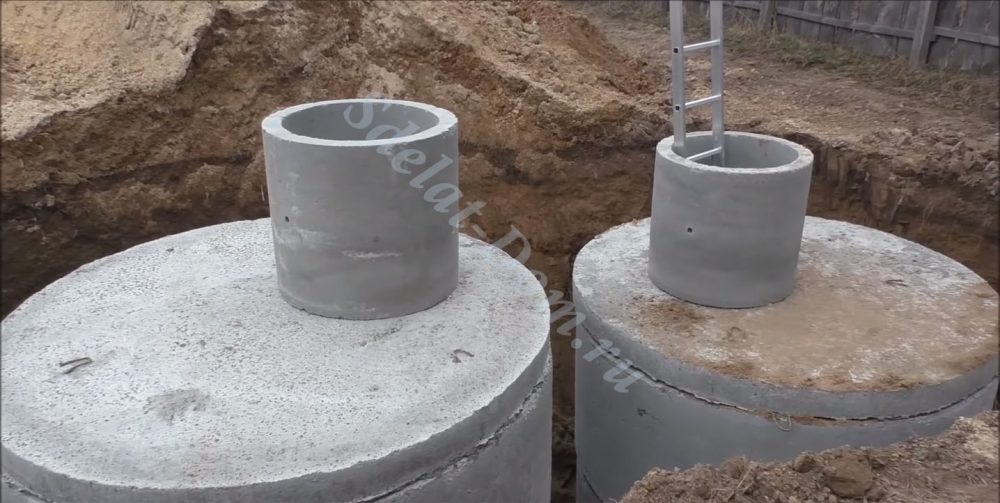

Монтируем крышки
Кольца смонтированы
Если необходимо вручную опустить уже смонтированный колодец, то подкапываем грунт лопатой по периметру
Дно первой камеры должно быть герметичным. Для этого в вырытой яме под кольца укладывается специальное днище в виде “блина” из железобетона. Такой фундамент плита также делается на заводе ЖБИ. Если этого изделия в продаже нет, то выполнить его под устраиваемым септиком можно самому заливкой раствора в котловане толщиной в 15–20 см. Но тогда подождать его полного схватывания.

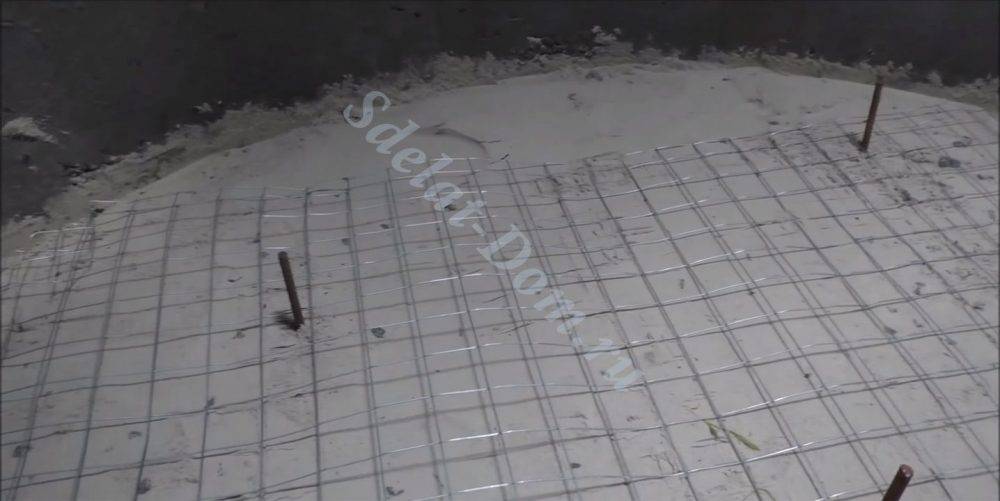

Бетонируем дно входного колодца

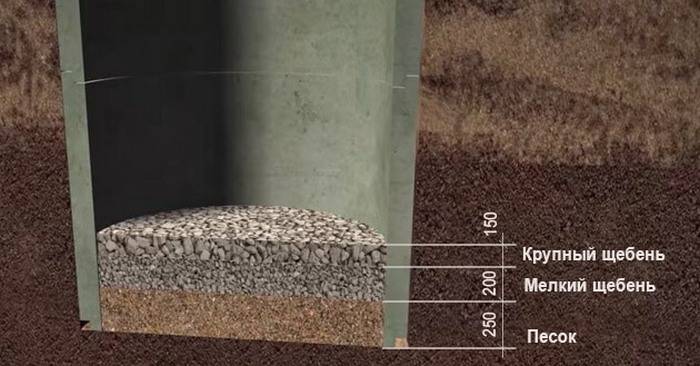

Донный фильтр во второй камере выполняется в три слоя каждый толщиной в 20–40 см:
Песок внизу.
Мелкофракционный щебень посередине.
Гравий или щебень крупной фракции в 40–70 мм сверху.

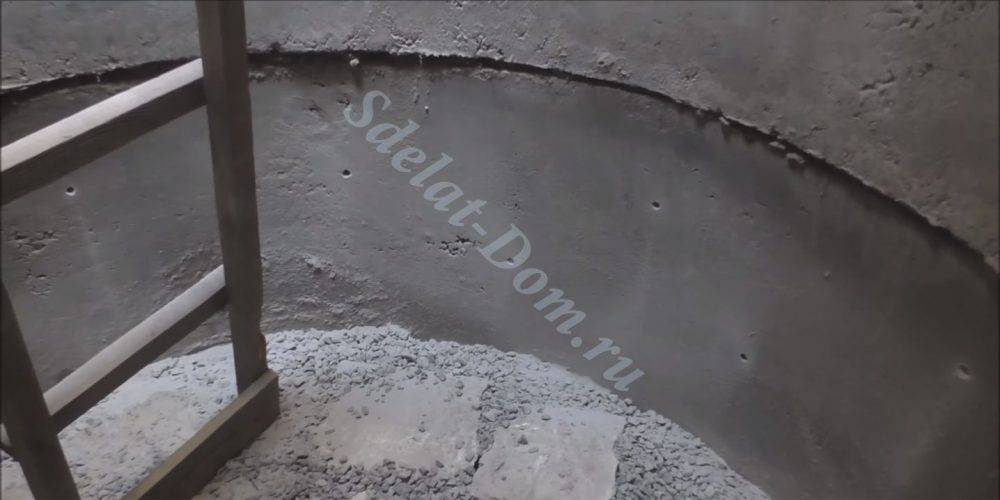

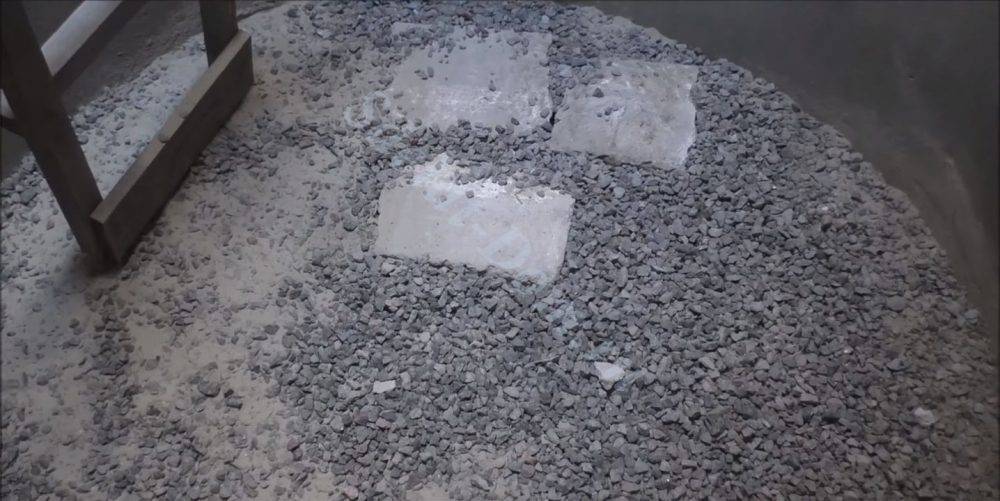

Засыпаем щебень на дно дренажного колодца

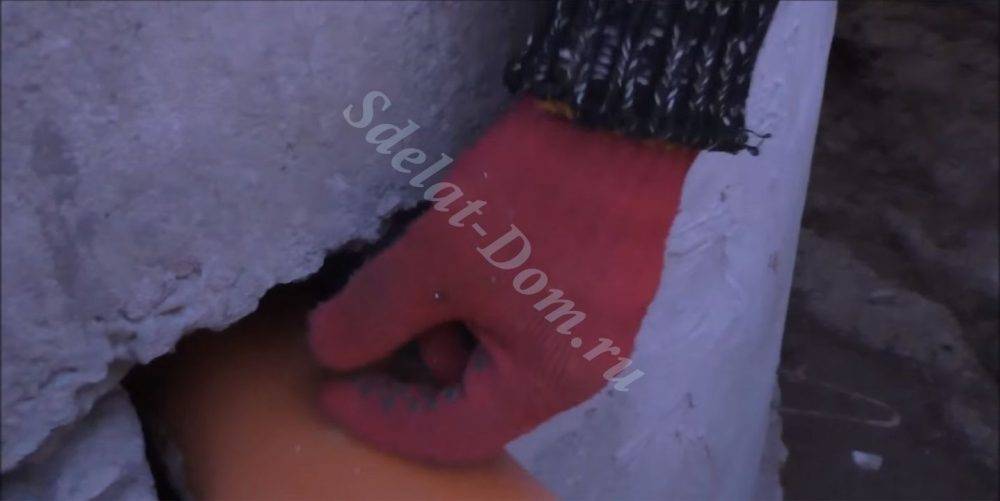

Делаем в дренажном колодце дополнительные отверстия для ухода воды
Для вставки ввода от канализации в доме и переливных труб между камерами в бетоне придется пробить отверстие соответствующего размера. В идеале его следует просверливать алмазной коронкой, чтобы края у дырки получились ровными. Так вставляемые в септик переливы из металла или пластика будет проще герметизировать. При этом вводы в камеру всегда располагают выше выводов.

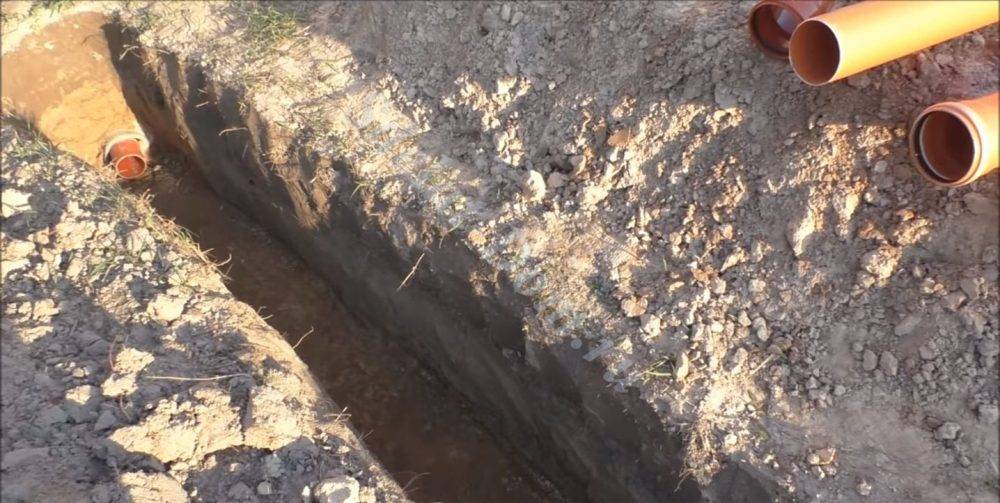

Прокапываем траншею для укладки труб

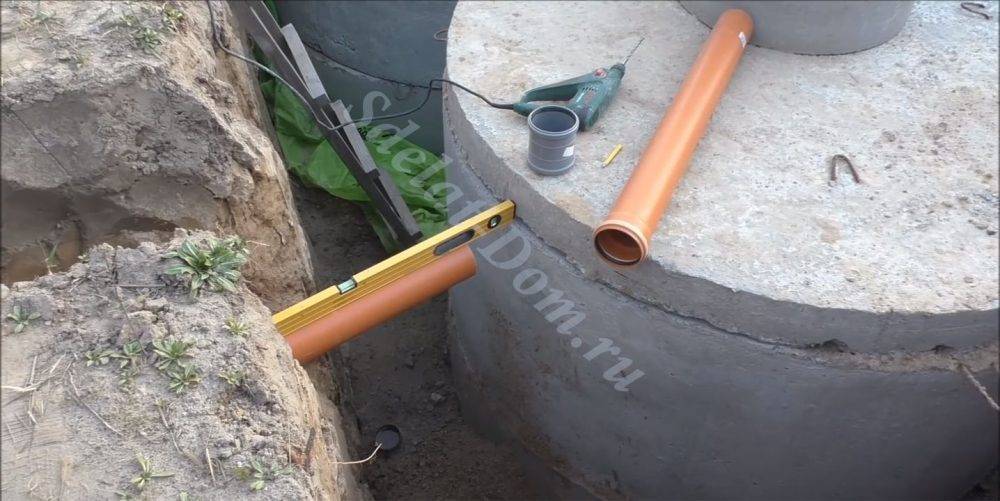

Укладываем канализационные трубы в траншее под уклоном
Заводим трубы в колодец, оставляя сверху зазор для усадки

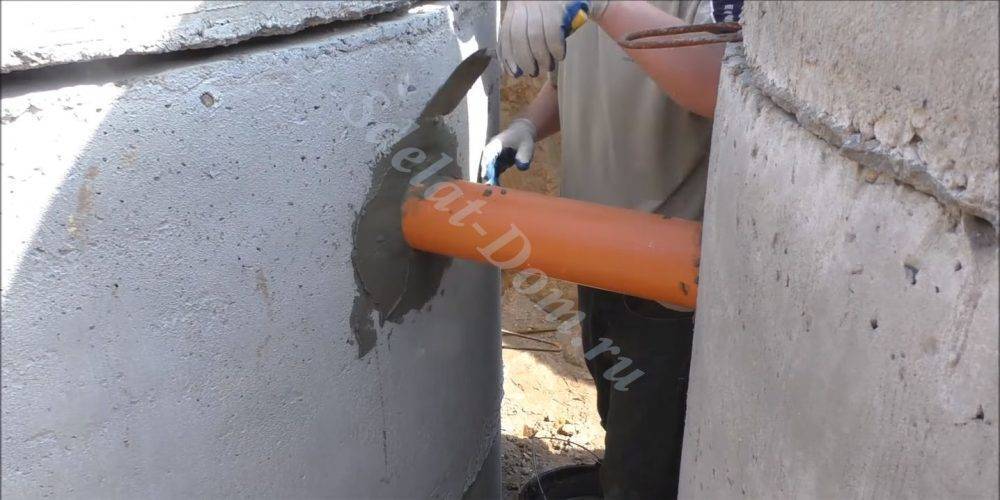

Монтируем трубу перелива между кольцами уровнем ниже, чем трубу из дома
Битумная гидроизоляция выполняется только снаружи сооружения. Внутри от нее будет лишь вред. Поедающим органику в сточных водах бактериям вреден битум и любая агрессивная химия, а без них септики функционировать станут с меньшей эффективностью. Для наружных гидроизоляционных работ вполне подойдет мастика, рубероид и даже мягкая кровля, если ее не жалко.

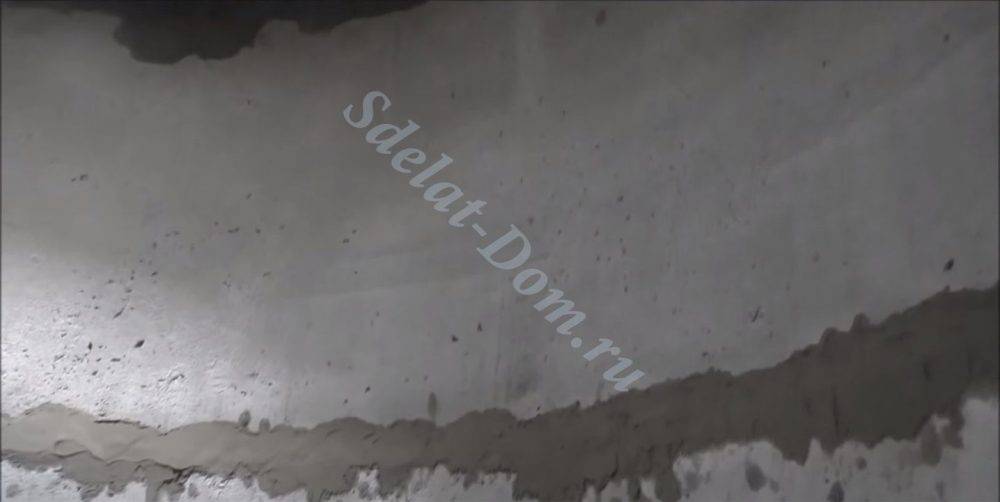

Замазываем все швы в первом колодце — он должен быть герметичным
Утепление выполняется только в верхней части “колодца”. Здесь лучше всего воспользоваться влагостойким пенополистиролом толщиной 10–20 см. Сверху камеры закрываются крышками из железобетонных плит с отверстием под смотровой люк.
Если коттедж построен в холодном регионе, то одно из верхних колец лучше поменять на горловину из кирпича с пенополистирольным утеплением снаружи. Затем с боков конструкция эта присыпается слоем грунта для лучшей сохранности тепла и по желанию декорируется. Для декора подойдет фасадная клинкерная плитка или керамогранит.

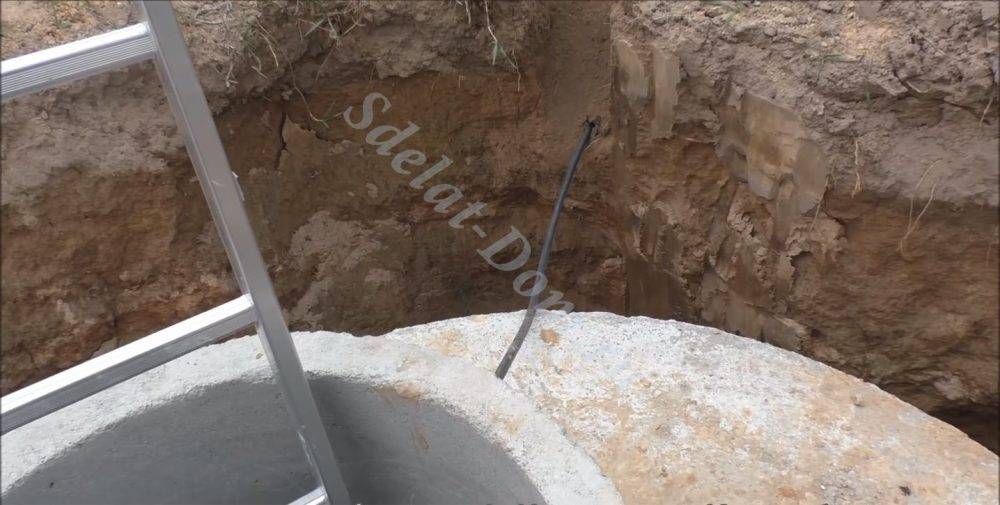

Если планируем устанавливать компрессор, то заводим трубу под кабель

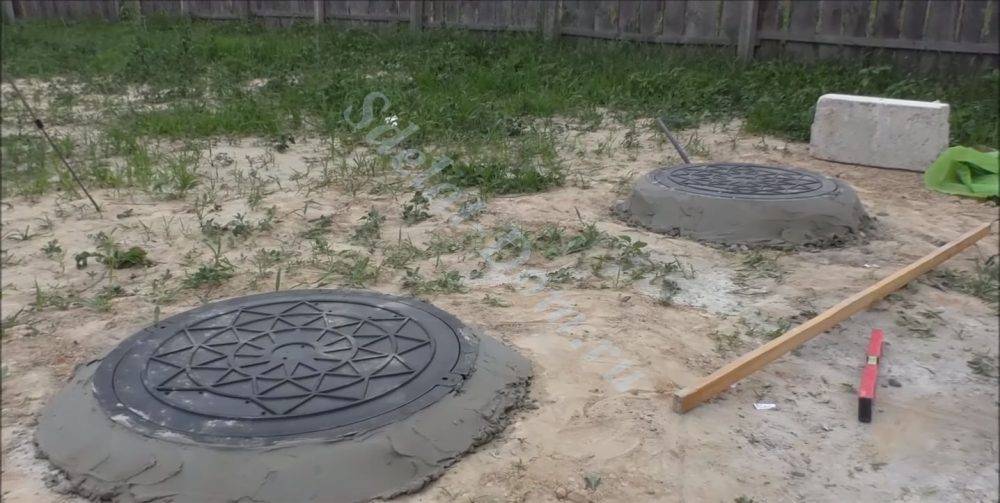

Устанавливаем канализационные люки
Разновидности септиков – преимущества и недостатки
Перед тем как заниматься устройством канализационной системы на участке, следует разобраться в преимуществах и недостатках септика, узнать, какие разновидности существуют.
Самый простой вариант септика – резервуар больших размеров, в котором собираются сточные воды. Стены такой конструкции герметичны, поэтому необходимо регулярное очищение от канализационных стоков с помощью специальной техники – ассенизаторской машины.
Вторым вариантом с одной емкостью является септик из бетонных колец, в котором отсутствует дно, что позволяет стокам беспрепятственно уходить в грунт. Устройство такого септика возможно при малых объемах сточных вод, его объем должен быть больше в 16-20 раз суточного объема стоков. Кроме того, почва на участке должна иметь хорошие фильтрующие свойства и грунтовые воды находятся достаточно глубоко, чтобы нечистоты не попали в водоносные слои.
На дно фильтрующего колодца засыпают несколько слоев песка и гравия. По такой схеме стоки сначала очищаются с помощью биологически активных препаратов, а затем, проходя через фильтрующую подушку на дне, дренируют в грунт, где анаэробные бактерии, содержащиеся в почве, доочищают их до необходимых показателей.
В конструкции с несколькими емкостями канализационные воды поступают в первую емкость, проходит их первичная очистка. Затем стоки достигают уровня, где происходит их перелив в следующую емкость, где происходит вторичная очистка. При наличии третьего колодца первые два выполняют функцию отстойника, третий является фильтрующим. Таким образом, осуществляется многоступенчатая очистка канализации, после которой очищенная жидкость поступает в колодец или почву. Качество очистки в этом случае зависит от количества емкостей и может достигать высоких показателей – 98-100%.
Бетонный септик из колец имеет следующие преимущества:
- простота монтажа;
- экономичность;
- нет необходимости в подключении электричества, установке насоса;
- экологичность;
- удобство обслуживания;
- длительный срок эксплуатации;
- минимальные затраты при строительстве.
Если применять для очищения специальные биобактерии, это ускорит процесс разложения продуктов жизнедеятельности, что позволит откачивать жидкость из емкостей раз в 5 лет.
Имеет очистительное сооружение из бетонных колец и недостатки:
- при монтаже нужна специальная техника для установки бетонных колец;
- если используется несколько камер, приходится вручную делать отверстия для перелива жидкости, что усложняет монтаж;
- существует необходимость в периодической чистке дна камер от ила с помощью ассенизаторской машины;
- при нарушении герметичности существует риск попадания нечистот в почву.
Правила выбора места установки септика
Прежде чем начать строительство автономной канализации, необходимо провести все инженерные расчеты. Как правило, они делаются еще на стадии планировки дома.
Как выбрать место установки септика
На этом этапе необходимо учесть некоторые условия:
- Расположение септика от дома должно быть не менее 5 м.
- Его расположение от колодца или скважины не менее 30 м.
- Установка септика производится на небольшой возвышенности (во избежание стока талых или дождевых вод).
- Канализационные трубы обязательно располагаются под небольшим углом.
- Труба должна быть прямая, так как изгибы способствуют засорению.
Технологии строительства питьевых колодцев
Начнем с того, что шахта колодца должна иметь прочные стенки. И если в старину их обкладывали бревнами, то сегодня оптимальный вариант – железобетонные кольца, которые устанавливают друг на друга, герметизируя стыки.
Существует два основных способа формирования шахты: ручной и механизированный. Начнем с ручного.
Ручной способ копки колодца на даче
Сама технология проста – лопатами, строго по разметке, выкапывают колодец. Но здесь в технологию может вмешаться тип грунта на дачном участке. Он может быть глинистым или песчаным.
В первом случае шахту просто копают до глубины, где проходит водоносный слой. Затем в нее с помощью подъемного крана опускают железобетонные кольца.
Второй способ сильно отличается от первого. А дело все в том, что на песчаном грунте сложно удерживать вертикальные плоскости. Песок – порода рыхлая и мягкая, поэтому стенки шахты просто будут осыпаться, а диаметр сооружения расширяться. Поэтому существует определенный алгоритм проведения данного типа работ.
- Делают разметку
по месту сооружения колодца.
- Выкапывают лопатой по разметке яму на глубину полметра
- Устанавливают в нее с помощью подъемного крана первое железобетонное кольцо
- Внутрь залезает копатель, который начинает выбирать грунт. Чтобы копать было легче, дно ямы зачастую заливается водой.
Колодец копается изнутри бетонных колец Источник landshaftblog.ru Землю можно выбирать по двум схемам. Первая – сначала удаляют площадь посередине ямы, а затем постепенно под стенками кольца, тем самым утапливая его в грунт. Или наоборот: сначала убирают землю под стенками кольца, а затем выбирают посередине.
Как только первое железобетонное кольцо опустилось так, что из грунта выступает его часть на высоту 10-15 см, устанавливают сверху второе бетонное кольцо. И процесс повторяется. Таким способом выкапывают колодец, формируя ствол.
Заглубление проводится до глубины, когда из земли начнут бить три ключа. То есть процесс довел до водоносного слоя. Копать глубже нельзя, потому что внизу грунт слабый, а это может привести к тому, что нижнее бетонное кольцо попросту утонет. Нередко его перекашивало, после чего колодец просто засыпали грунтом, и приходилось копать новый.
Механический способ
Для этого используется специальный инструмент, который называется ямобур. Устанавливают его на автомобиль, кстати, на последнем обычно привозят и железобетонные кольца. Этим же инструментом проводят геологические изыскания.
То есть на выбранном месте сначала бурят скважину диаметром 100-300 мм. Определяют глубину залегания воды, а затем меняют шнек на специальный бур, диаметр которого чуть больше внешнего диаметра железобетонного кольца. Бурят шахту, куда тем же устройством устанавливают кольца.
Создание фильтрационного колодца
Фильтрующий колодец может быть установлен только на грунтовое основание, хорошо пропускающее и впитывающее воду. Если под его условным дном залегают пески, щебенистые или гравино-галечниковые отложения, то утилизация очищенных стоков в подстилающие грунтовые слои будет происходить без малейших препятствий.
Поглощающий колодец на 1 м засыпают грунтовым фильтром так, чтобы фракции засыпки уменьшались с высотой. Сначала дно заполняют песком – толщина песчаного слоя должна составлять 30-40 см, затем формируют слой мелкого гравия – 30-40 см.
Верхним ярусом грунтового фильтра обычно служит более крупный щебень или гравий, засыпают его слоем в 20-30 см.
Для возведения стенок колодца с донной и боковой фильтрацией используют кольца с перфорацией, диаметр отверстий которых составляет порядка 30-50 мм
Если предполагается утилизация стоков не только через дно, но и через стенки, нижнее кольцо дренажного колодца должно быть перфорированным. Устанавливают его по той же технологии, что кольца с цельными стенками. Пустоты между стенками котлована и бетонными кольцами засыпают щебенкой.
Если предполагается сооружение поля фильтрации, задействуют перфорированные трубы. Их укладывают на гравино-песчаную «подушку», обеспечивающую инфильтрацию очищенных стоков в нижележащие грунтовые пласты, а сверху закрывают геотекстилем и засыпают землей.
