Изобретение графа или сэндвич трубы для дымоходов

Правильный монтаж дымохода

Монтаж дымохода из нержавеющей стали необходимовыполнять в перчатках, так как края труб очень острые и можно легко повредить кожу. Для соединения рекомендуется использовать чёрный печной герметик,рассчитанный на температуру 1500 градусов по Цельсию. Он придаёт жёсткость и прочность дымоходу.

Если дымоход делается не разборным, герметик наносится на край внутренней части соединения. Если планируется разбирать дымоход, трубы сначала соединяются, а затем на края стыка наносится герметик, который при разборке либо растворяется, либо скалывается. Для дополнительной надёжности на стыки секций можно установитьхомуты,стягивающие место соединения с помощью винтов.

Часто при монтаже дымоходов своими руками допускается принципиальная ошибка. Поэтому необходимо соблюдать такое правило:

Вертикальная труба устанавливается тонким концом вниз, что необходимо для стекания конденсата внутри трубы без протекания в местах соединения труб.

Особенно важно правильно собрать своими руками трубы в бане или сауне.Растопка печи, особенно в зимнее время, здесь начинается, как в не обогреваемом помещении, при температуре почти равной наружной. Процесс нагрева печи сопровождается появлением большого количества конденсатана металлических поверхностях дымохода

Конденсат, содержащий вредные для здоровья вещества, будет просачиваться через неправильно соединённые секции даже при наличии соединения на герметике. Герметик затвердевает и со временем трескается, а конденсат способствует увеличению трещин.Поэтому, при неправильном расположении секций дымохода своими руками в сауне или бане конденсат будет выступать из трещин и испаряться, причиняя вред здоровью людей, находящихся в помещении

Процесс нагрева печи сопровождается появлением большого количества конденсатана металлических поверхностях дымохода. Конденсат, содержащий вредные для здоровья вещества, будет просачиваться через неправильно соединённые секции даже при наличии соединения на герметике. Герметик затвердевает и со временем трескается, а конденсат способствует увеличению трещин.Поэтому, при неправильном расположении секций дымохода своими руками в сауне или бане конденсат будет выступать из трещин и испаряться, причиняя вред здоровью людей, находящихся в помещении.

Кирпичный дымоход или же его аналог из нержавейки – одна из важнейших деталей отопительной системы.

От качества его сборки будет зависеть качество и безопасность работы всей вентиляционной системы. Если раньше для того, чтобы установить такую деталь, людям приходилось обращаться к профессионалам, собирающим печь, то сегодня оборудовать дымоходом дачу или же загородный дом можно без посторонней помощи. Чтобы вы могли легко и быстро справиться с этой задачей, давайте разберем, как правильно установить дымоход.

Лучшие сэндвич-дымоходы 2020-2021

• Ferrum;
• Дымок;
• Феникс;
• Вулкан;
• Гамарт.

Ferrum 115 мм 0,8 мм (для каминов)

Дымоходы из нержавеющей стали по схеме «сэндвич» от производителя Ferrum имеют толщину стенки 0,8 мм. Для теплозащиты применен слой минеральной ваты плотностью 120 кг/м³. Внешняя оболочка выполнена из оцинкованного листа, сваренного лазерной установкой.

Внешняя оболочка дымохода Ferrum выполнена из оцинкованного листа, сваренного лазерной установкой.

Преимущества:

• пригодность для печей на дровах;
• в набор для монтажа входят термоустойчивый герметик и винты;
• для изготовления внутренней части применена сталь AISI 439, выдерживающая нагрев до +700°С.

Недостатки:

• верхняя секция имеет оболочку толщиной 0,5 мм;
• отводной участок от камина не имеет изоляционного слоя.

Где купить и цены

Дымок 115 мм 0,5 мм (универсальный)

В перечень лучших дымоходов, изготовленных из нержавеющей стали, входит продукция фирмы Дымок. За счет уменьшения толщины внутренней магистрали до 0,5 мм удалось снизить вес и себестоимость. Для защиты применена базальтовая вата от компании Rocwool и оцинкованный лист.

Продукция фирмы «Дымок» лидирует среди дымоходов из нержавеющей стали.

Преимущества:

Недостатки:

• в наборы не входит защитный элемент для перекрытий кровли (докупается отдельно);
• малая толщина металла, снижающая ресурс конструкции;
• не рекомендуется для печей на дровах из-за риска прогорания трубы.

Где купить и цены

Феникс 120 мм 1 мм (для бани)

Продукция от компании Феникс пригодна для печей с боковым отводом и для монтажа дымохода из сэндвич-труб через стену дома или бани. За счет увеличенной толщины стенки изделие выдерживает повышенную температуру, а большое сечение позволяет быстро растопить печь в бане. На оголовке предусмотрены точки крепления козырька для защиты от атмосферных осадков.

К недостаткам дымохода Феникс относят высокую стоимость — от 29 тысяч рублей.

Преимущества:

• для соединения листов использована аргоновая сварка;
• в набор входят тройник для сбора конденсата и переходные пластины для защиты перекрытий;
• предусмотрен регулируемый кронштейн для фиксации бокового отвода.

Недостатки:

Где купить и цены

Вулкан 120 мм 0,5 мм (для большого дома)

Набор предназначен для установки как через крышу, так и по боковой стене дома. Сэндвич-труба для дымохода имеет размер 120 мм, обеспечивающий беспрепятственный отвод продуктов сгорания от большой печи или камина. Внешний экран изготовлен из полированного листа нержавеющей стали, устойчивого к воздействию перепадов температур и атмосферных осадков.

Благодаря диаметру 120 мм, дымоход Вулкан обеспечивает беспрепятственный отвод продуктов сгорания от большой печи или камина.

Преимущества:

• для изготовления внутренней секции применена кислотоупорная сталь AISI 304 (допускает совместную работу с печами с медными элементами в камере сгорания);
• предусмотрен слой базальтовой ваты толщиной 50 мм;
• в набор включены противопожарные экраны для перекрытий и эластичная юбка для защиты стыка между трубой и крышей от осадков.

Недостатки:

• высокая цена;
• увеличенный до 0,22 м внешний диаметр;
• участок трубы от печи лишен изолятора.

Где купить и цены

Гамарт сэндвич-труба

Под маркой Гамарт поставляются сэндвич-трубы для дымохода, выполненные из нержавейки толщиной от 0,5 до 1,0 мм. Внешняя часть выполнена из оцинкованного листа или легированной стали, не подверженной коррозии. Покупатель самостоятельно набирает комплект, ориентируясь на конструктивные особенности дома.

Внешняя часть дымохода Гамарт выполнена из оцинкованного листа или легированной стали, не подверженной коррозии.

Преимущества:

• доступны варианты с внешней частью из нержавейки или оцинковки;
• для внутренней части применяются стали AISI 409 или AISI 439.

Недостатки:

• отсутствуют готовые наборы;
• часть компонентов изготавливается под заказ.

Где купить и цены

Ferrum 200 мм 0,8 мм (для офисных зданий и частных домов)

Сендвичные трубы для изготовления дымохода диаметром 0,2 м от Ferrum рассчитаны на использование в составе систем отопления. Толщина стенки 0,8 мм позволяет топить печи газом или углем. Для защиты от нагрева применена минеральная вата (слой толщиной 0,05 м).

Дымоход Ferrum диаметром 200 мм рассчитан на использование в составе систем отопления.

Преимущества:

• простой монтаж за счет использования переходных раструбов;
• в набор входят листы базальтовой ваты для защиты перекрытий;
• трубопровод выдерживает нагрев до +700°С.

Где купить и цены

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

• дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
• дымоход должен быть не менее 50 сантиметров над плоской крышей;
• дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
• минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
• минимальная высота возвышения трубы над кровлей 50 сантиметров;
• если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Преимущества сэндвич труб для дымохода

Тематический дымоход представляет собой комплект деталей из нержавеющей стали. Последняя служит несущей основой для негорючей прослойки из базальтовой ваты.

Этот материал не выделяет вредные испарения и защищает наружный кожух от перегрева. Защитно-декоративный кожух также выполнен из стальных листов, которые бывают не только нержавеющими, но также оцинкованными.

Готовые детали позволяют:

• Испытывать незначительные нагрузки при транспортировке и сборке дымохода;
• Монтировать конструкцию в ускоренном темпе;
• Получать на выходе лаконичный дымоход независимо от экстерьера дома, сложности кровли, мощности нагрева котла;
• Свести к нулю опасения по поводу эксплуатации (закругленные и гладкие стенки дымохода предупреждают завихрение и образование сажи соответственно);
• Частично обновлять дымоход в зависимости от износа конкретной детали.

В разобранном состоянии сэндвич-дымоход легко вмещается в ящик. Сборка деталей происходит на месте методом «в раструб». Для этого концы каждого элемента развальцованы.

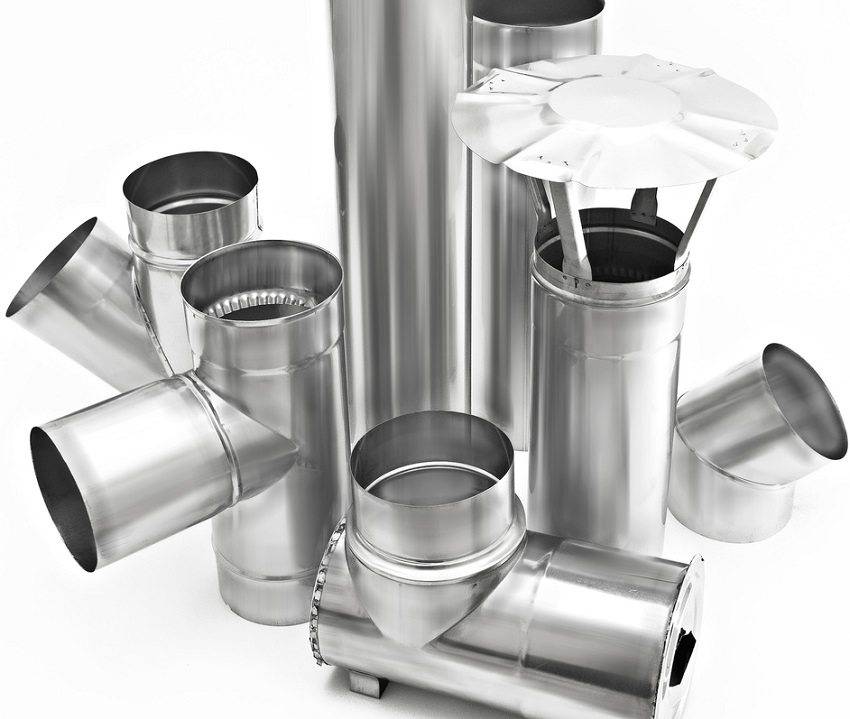

Трубы для дымоходов из нержавейки

Нержавеющая сталь — актуальный материал, нашедший применение в различных конструкциях, в том числе в производстве дымоотводных каналах. Использование нержавеющей трубы для дымоходов практически во всех видах отопительного оборудования обусловлено стойкостью материала к воздействию коррозии и агрессивной среды, образующейся в результате конденсирования водяных паров отводимых продуктов.

Одностенные дымоходы из нержавеющей стали

Однако не все виды стали можно использовать для дымоотводных конструкций. Выбор марки стали, подходящей для дымоходов, зависит от температуры отвода продуктов: до 400°С используют хромоникелевую сталь AISI 304, 321, до 800°С — жаростойкая хромоникельмолибденовая сталь марки AISI 316. Что касается оцинкованной или черной стали, они не обладают антикоррозийными свойствами и в качестве дымоходов быстро прогорают.

Неоспоримыми преимуществами стальных нержавеющих труб для дымохода являются:

• легкий вес — способствует удобству сборки и не требует возведения фундамента;
• модульность систем — огромное количество труб и фасонных деталей различного диаметра позволяет собрать конструкцию не только в доме новой постройки, но и в обжитом помещении;
• простота монтажа — качество соединительных элементов гарантирует газоплотную сборку безошибочной конструкции. Кроме того, такие дымоходы можно отклонять от вертикального состояния для обхода всевозможных препятствий;
• гладкость внутренней поверхности;
• стойкость к прогоранию — способствует длительной эксплуатации дымохода;
• тонкостенность трубы — позволяет системе быстро нагреваться при запуске, снижая образование конденсата и обеспечивая хорошую тягу.

Сэндвич труба для дымоходов

Выпускаются стальные дымоходы в двух вариантах:

• одностенные (однослойные, одноконтурные) — такие системы дымоотвода предназначены для использования в отапливаемых зданиях, присоединения котла к существующей системе дымоотвода или для ремонта и восстановления старого дымохода путем санации;
• двухстенные (трехслойные, двухконтурные, сэндвич-трубы) — в конструкции сэндвичных труб для дымохода имеется теплоизоляционный слой, расположенный между двумя трубами разного сечения. Такое устройство труб делает возможным монтировать их и внутри, и снаружи здания без устройства утепления. Изоляцию производят лишь в местах проходов дымохода через потолок, стену или перекрытие.

Компоновка

Важно в компоновке дымохода — это отсутствие стыков и соприкосновением с остальными блоками. Дымоход непосредственно монтируется в патрубок металлический, он сделан в виде короба

Важен такой параметр как толщина, он должна превышать толщину перекрытия не более чем на восемь сантиметров. Система дымоудаления важна, ее следует рассчитывать еще при проектировании объекта. Соединение труб также существенный элемент, о котором следует знать. Есть два вида компоновки:

• по дыму;
• по конденсату.

При монтаже «по дыму» нижняя часть трубы инсталлируется в элемент верхнего колена. При такой комбинации раскаленные газы, не встречая никаких препятствий, движутся вверх беспрепятственно вдоль внутренней поверхности трубы. При втором варианте стыковки внутренний элемент инсталлируется в нижнюю часть. При такой компоновке весь конденсат стекает вниз. Обычно все дымоходы (с учетом появления конденсата) монтируются на инновационных газовых агрегатах. Исходящая температура исходящих продуктов не превышает 200 градусов по Цельсию.

В качестве примера, можно упомянуть: в печах, которые сделаны из металлических листов («буржуйки») температура сжигания составляет порядка 300 градусов по Цельсию, влага выделяется уже при ста градусах. При разогреве устройства, образуется пар, он оседает на внутренние и камеры, образуются капли, которые затем скатываются вниз в специальный сборник. Монтаж дымохода конструкций «сэндвич» рациональнее всего монтировать с учетом появления обильного конденсата.

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.

Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

Станки для резки

Для изготовления изделий из стали необходимо осуществлять ее подрезку. Для этого чаще всего применяют лазерные станки или гильотины. Для небольшого производства последний вариант более предпочтителен. Их стоимость доступная. К тому же, они занимают немного пространства.

Для работы ручной гильотины не нужно подключать электросеть. Аппарат работает за счет применения физической силы. Он удобен для нарезки листов толщиной до 1.5 мм.

Хорошим выбором будет пневматическая модель гильотины. Такие аппараты оборудованы специальным пневматическим приводом. В случае, если вы переходите на массовое производство сэндвич труб будет разумным приобрести механическую модель. Электрические аналоги подойдут для работы с листами, толщина которых не превышает десяти миллиметров.

Механические модели характеризуются определенным функционалом, облегчающим выполнение производственных задач.

Хорошая гильотина должна обладать:

• контролем за гидроприжимами;
• конвейером для приема готовых изделий;
• комплексом поддержки.

Установка дымохода своими руками: как сделать правильно?

Металлические дымоходы бывают двух видов: более современные сэндвич-трубы и стандартные одностенные.

Сэндвич-трубы состоят из трех слоев:

• внутренней трубы, по которой и отводится дым;
• слоя негорючего утеплителя, как правило, базальтовой ваты;
• внешней обшивки, которая защищает утеплитель от намокания.

Такая конструкция сильно снижает количество конденсата, поскольку у отходящих газов нет контакта с холодным внешним контуром трубы. Кроме того, из-за теплоизоляции риск ожога при случайном прикосновении к дымоходу небольшой. Из-за нее же минимальное допустимое расстояние между внутренней стенкой печной трубы и горючими материалами обшивки или ограждающих конструкций намного меньше, чем у одностенных дымоходов.

Одностенные дымоходы — это простые трубы из тонкой стали. Их единственное весомое преимущество перед сэндвич-трубами — цена. Именно благодаря низкой стоимости такие дымоходы до сих пор удерживают лидирующее положение. Поэтому в нашей инструкции по установке дымохода своими руками мы расскажем о монтаже сразу двух видов труб.

Правильный монтаж дымохода всегда начинается от печи, котла или другого отопительного прибора. При этом работать с трубами нужно обязательно в плотных перчатках из хлопчатобумажной ткани. Без них можно порезать руки тонкими стенками трубы.

Перед тем как поставить дымоходную трубу, нужно начертить ее схему, чтобы правильно подсчитать необходимое количество элементов и их виды

Это особенно важно, если канал дымохода должен идти по сложной траектории или будет проходить не через кровлю, а через стену

Первым устанавливают адаптер на дымовой выход прибора отопления. Это может быть фирменный переходной элемент или же просто одинарная труба дымохода с закрепленным на ней переходником. Так как монтируется первый элемент дымохода в непосредственной близости к топке, начинать с сэндвич-трубы категорически нельзя. Это может привести к оплавлению даже жаростойкого утеплителя, что как минимум ухудшит тягу. Худший же итог такого монтажа — пожар.

Все стыки между каждым элементом дымохода тщательно промазывают жаростойким герметиком. Желательно, чтобы его рабочая температура была равна или превышала 1000 °C. Это убережет трубу от подсоса воздуха, поскольку невидимые глазу щели почти всегда есть, даже если сегменты плотно подогнаны друг к другу.

Вторым ставят шибер, с помощью которого можно перекрыть дымоход при необходимости. За шибером устанавливают стартовую сэндвич-трубу, которая отличается от обычных сегментов закрытой нижней частью.

Дальше нужно правильно собрать дымоход: «по конденсату», плотно вставляя секции друг в друга, при необходимости — с использованием зажимов. Через каждые два метра трубы с помощью хомутов крепят к стене или другим ограждающим конструкциям.

Для прохода через стены и перекрытия на пути дымохода монтируют проходные узлы. Это разделка с внешним контуром из стали и термозащитного кожуха, который делают из асбеста или минерита. Внутри кожуха укладывают базальтовую вату, которую от трубы отделяют базальтовым картоном.

При проходе трубы через крышу важно проследить, чтобы между ней и стропилами, а также другими горючими элементами было не менее 250 мм в любой точке окружности. Для защиты утеплителя от пара используют либо специальные фольгированные материалы, либо просто стальной фартук с обязательной герметизацией контура

Хотя принципы монтажа сэндвич-труб и одностенного дымохода похожи, есть несколько существенных отличий:

1. Многие производители рекомендуют при проходе трубы через стены, перекрытия и кровлю оставлять не менее 600 мм до горючих материалов. Это даже больше, чем по нормативам.
2. Трубы, проходящие внутри жилых и общих помещений, нуждаются  как минимум в утеплении, а лучше — в облицовке. Иначе случайное прикосновение к дымоходу во время работы отопительного прибора неизбежно приведет к серьезному ожогу — стенки печной трубы могут нагреваться до 400 °C и более.
3. Часть дымохода, которая находится за пределами отапливаемых помещений, также нужно утеплять, поскольку резкое охлаждение отходящих газов в трубе приводит к усиленному образованию конденсата. Особенно это критично для кровли, так как большое количество конденсата может привести к разгерметизации места прохода трубы через кровельное покрытие.

Ну и еще один нюанс: одностенные дымоходы быстрее покрываются сажей изнутри. Поэтому на сложных участках лучше установить сегменты-ревизии, с помощью которых вы сможете оценить состояние дымоходной трубы и, при необходимости, почистить ее.

Многослойные трубы для печей: зачем они нужны

Печная труба – необходимый элемент отопительной системы работающей за счёт сжигания топлива, она обеспечивает вывод отходов сгорания топлива: угарного газа и дыма. Условия работы дымохода сложно назвать лёгкими. Из-за того что высота печной трубы достигает больших размеров, то материал должен выдерживать высокие вертикальные нагрузки, работа при воздействии открытого пламени и высоких температур тоже предъявляет свои требования. Кроме того материал должен выдерживать постоянные колебания температуры снаружи поверхности трубы и изнутри ее.

Поверхность внутри трубы для печки должна быть гладкой и допускать чистку дымохода, так как при сгорании помимо газообразных продуктов образуется и копоть и сажа, которые оседают на внутренней поверхности печной трубы, затрудняя дымоотвод и грозя опасностью возгорания и последующего пожара.

Сэндвич-труба

Всем требованиям для печных труб соответствуют сэндвич трубы для устройства дымохода. Состоят эти трубы из внутреннего канала из нержавеющей, жаропрочной стали, покрытых слоем минерального утеплителя. Поверх утеплителя устанавливается защитная оболочка, из нержавеющей или оцинкованной стали или листового металла покрытого порошковым защитным покрытием.

Сэндвич-труба с покрытием

Соединительный шов внешней оболочки может быть заварен посредством автоматической сварки или скреплён фальцевым швом.

Для изготовления внутренней трубы используются нержавеющие легированные стали следующих марок:

• AISI430, сравнительно недорогая нержавеющая сталь, нормально выдерживает колебания температур. Крепление чаще всего с помощью фальцевого шва, так как этот металл плохо сваривается;
• AISI439, сталь легированная титаном, что позволило добиться повышенной жаростойкости, имеет хорошие антикоррозионные характеристики;
• АISI316, никель-молибденовая легированная сталь повышенной жаропрочности, рекомендована для котлов на жидком топливе и газовых отопителей;
• АISI304, близкий недорогой аналог 416;
• АISI321, наиболее востребованная жаропрочная легированная сталь, отличается великолепными антикоррозийными и жаропрочными характеристиками;
• АISI106S, сравнительно редко встречающийся жаропрочный сплав, крайне высокие характеристики термоустойчивости, практически не поддаётся коррозии. Применяется для дорогих изделий, работающих при высоких термических нагрузках.

сэндвич труба

Необходимо отметить, что для наружной оболочки применяются как оцинкованные углеродистые стали, так и недорогие легированные, второй вариант более устойчив к воздействию внешних факторов, но в тоже время стоимость изделий с его применением достаточно высока.

В качестве утеплителя для сэндвич труб обычно используют минеральные, негорючие утеплители типа минеральной ваты или базальта.

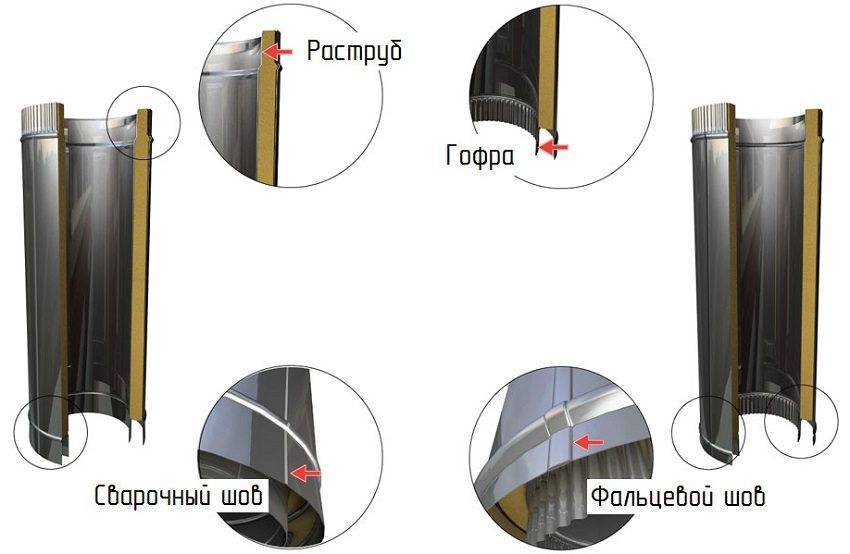

Устройство

Для соединения модулей труб между собой один край трубы или арматуры имеет раструб, с другой стороны расположена гофрированная зауженная область, которая служит для расклинивания в раструбе и создания надёжного, непроницаемого для газа и дыма  соединения.

Чтобы дымоход служил долго

Выбирайте трубу, подходящую для вашего отопительного оборудования. Для газового котла подойдет труба с тонкими стенками (0,5 мм), для твердотопливного котла, печи, камина — со стенками от 0,5 мм.

Монтаж дымохода необходимо выполнить по всем правилам, чтобы внутрь не попал кислород и не вызвал возгорание сажи.

Чистите дымоход перед отопительным сезоном и после. Стальная труба загрязняется намного меньше кирпичной, но регулярный осмотр дымохода и чистка помогут заметить поломки и устранить их вовремя.

За расчетами высоты трубы лучше обращаться к профессиональным инженерам. Они помогут выбрать лучшую конфигурацию для вашего дома. Если бюджет сильно ограничен, монтаж дымохода можно сделать самостоятельно, но четко следуя инструкции производителя.

Изображения: Pixabay

Какой сэндвич-дымоход лучше

Требования, предъявляемые к банному дымоходу

Важно, чтобы длина трубы от грибка крыши до печки не превышала 5 м.
Цилиндрическое изделие должно размещаться вертикально с допустимым отклонением в 30 градусов, при этом никаких уступов не допускается.
Когда расстояние от начала сэндвич-трубы в бане до кровли превышает 1,5 м, требуется установить специальную растяжку, которая будет служить в качестве фиксатора.
Если верхняя часть строения выполнена из легковоспламеняющихся материалов, конец трубы необходимо закрыть специальной сеткой – искрогасителем, величина ячеек которого должна находиться в пределах 5×5 мм.
Требуется, чтобы все стыки деталей трубы были на виду. Запрещается их установка внутри перекрытий верхней конструкции здания.
Важно, чтобы дымоотводящий тракт имел горизонтальную часть, не превышающую 1 м.
Сэндвич-труба, установленная на скатной крыше, делается с выступом в 50 см над коньком

Если верхняя конструкция плоская, то цилиндрическая труба должна быть расположена выше на 1 м.
Категорически запрещено устанавливать в чердачном помещении прочистки, монтировать горизонтальные отводы. Конструкция, проходящая через эту комнату, должна быть всегда направлена вверх.

Утеплитель для трубы: основные характеристики

Между двумя трубами дымоходной конструкции (внешней и внутренней) находится материал для теплоизоляции. В основном, это минеральная вата (базальтовая или керамическая).

Иногда в роли утеплителя выступает природный материал вермикулит. Чтобы использовать его по назначению, предварительно измельчают до гранулированного состояния, а затем подвергают обжигу в особой печи.

Такие процедуры необходимы для получения максимально качественных характеристик:

• устойчивости к высоким температурам и их перепадам;
• малому весу;
• прочности и др.

Вермикулит стоит намного дороже, чем минеральная вата, но его отличает возможность сохранить свои качественные характеристики при рабочей температуре дымохода +1150̊ С.

А вот керамическая вата более термостойкая и выдерживает рабочую температуру +1260̊ С, т.е. больше чем в два раза аналогичного показателя предыдущего материала. Соответственно, цена сэндвичей с таким наполнителем будет выше, чем труб с базальтовой ватой или вермикулитом.

Установка трубопровода

Для монтажа дымохода допустимо использовать любые из рассмотренных нами трубных изделий. Но для этого нужно соблюдать определенные правила. Схема, изображенная ниже поможет вам справиться с этой задачей.

Схема для установки дымохода

Если вы решили осуществить монтаж самостоятельно, обращайте внимание на:

1. Минимальное значение высоты от колосниковой решетки до среза вертикальной трубки должно составлять шесть метров.
2. Показатель длины горизонтального канала от врезки в тройник до патрубка агрегата равняется одному метру. При этом монтаж выполняется под наклоном к тройнику. Это необходимо для того, чтобы внутрь отопительного оборудования не попадал конденсат.
3. Максимальное количество поворотов не должно превышать трех.
4. Стыки труб не должны находится в местах прохода через перекрытия.
5. Если газопровод проходит через горючие строительные материалы, размер проема должен быть значительным. Расстояние между стенами и перекрытиями должно быть около двухсот миллиметров. Этот промежуток заполняют утеплителем.
6. Размер труб для дымохода не должен быть меньше диаметра выходного патрубка.
7. Снизу вертикальных участков ставят сборник конденсата.
8. Верхняя часть трубы монтируется на определенной высоте, указанной на рисунке выше.

Преимущества использования двойных труб

Рассмотрим основные плюсы использования сэндвич труб для дымоходных конструкций:

• простота установки. Если правильно подойти к этому мероприятию и изучить все нюансы, можно самостоятельно провести монтаж сэндвич дымохода;
• лёгкий вес труб позволяет исключить такой пункт при монтаже, как выполнение отдельного фундамента для печи;
• предыдущее свойство плюс компактность позволяют осуществлять беспроблемную транспортировку этих изделий;
• разнообразие фасонных элементов, позволяет смонтировать конструкцию с любой конфигурацией (с выводом через стену или крышу);
• простой ремонт. Замена какой-либо части конструкции не составит труда;
• теплоизоляционная прослойка, которая располагается между двух труб, позволяет снизить температуру сэндвич трубы снаружи, задерживая жар. Это снижает риск воспламенения;
• цилиндрическая и гладкая внутренняя поверхность исключает возможность образования застоев и способствует эффективной транспортировке и дальнейшему отводу дыма. Кроме этого, благодаря такой конструкции образование сажи сведено к минимуму;
• сэндвич трубы выполняются из антикоррозийных материалов, поэтому разрушение из-за образования конденсата и агрессивных химических соединений в системе им не грозит;
• простота в эксплуатации таких труб также считается большим плюсом. Конечно, необходимо регулярно проводить профилактические проверки и очистку дымохода, но благодаря своей конструкции периодическая ревизия проводится и реже и проще.

Нержавеющая труба не нуждается в покраске или декоративной облицовке, ее внешний вид эстетичен и не портит экстерьер здания

Еще одним плюсом таких изделий считается привлекательный внешний вид. Сэндвич труба неплохо смотрится и внутри, и снаружи помещения без всякой дополнительной отделки.
