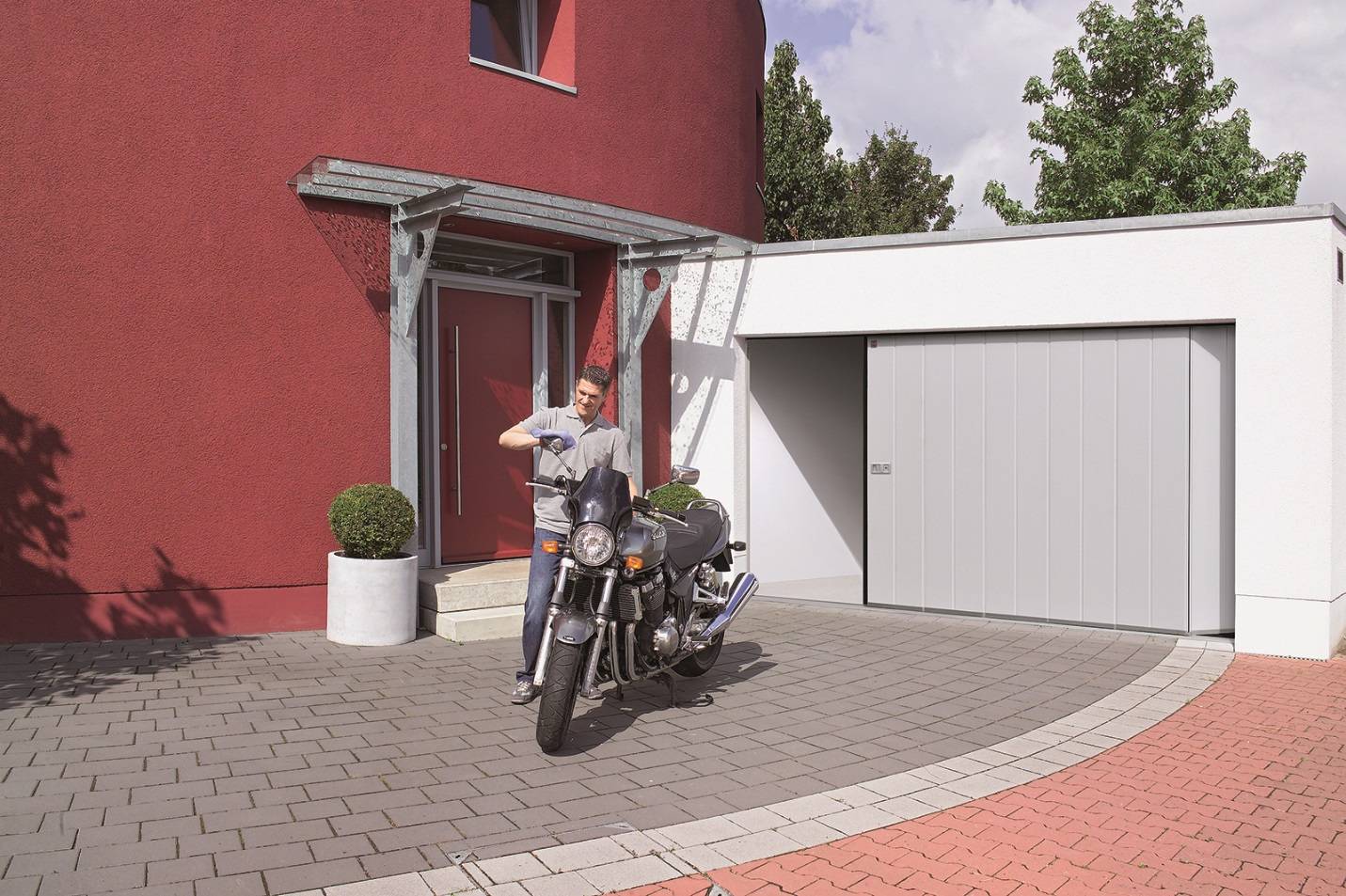

Конструкция откатных секционных ворот
Максимальные габариты конструкций, которые могут быть установлены в гараж, могут доходить до шести метров в ширину и трех – в высоту. В гаражах, которые оборудованы проемом большой ширины, следует установить две сдвигающиеся створки. Они при закрытии двигаются друг к другу. Такие ворота выглядят респектабельно и современно. Их часто устанавливают в гаражах, находящихся на первом этаже дома.
Полотно ворот для гаража откатного типа состоит из вертикальных панелей. Сверху к створке закреплены роликовые каретки. На них полотно ворот перемещается по направляющей. Несущая балка крепится к стене над проемом гаража. Она должна находиться на уровне верхнего края готовых ворот. Чтобы придать воротам жесткости, следует на полу на линии движения установить алюминиевые направляющие, которые имеют прочные пластиковые выступы.
В новом механизме ворот не требуется устанавливать пружину, которая чаще всего ломается в процессе эксплуатации. Поэтому работать с такими моделями безопасно и удобно. По периметру рамы и между секциями вставляют резиновые уплотнители, не пропускающие холод внутрь помещения. Они также отлично гасят шум с улицы.
Нижняя направляющая балка должна крепиться на полу гаража. Сложностей при ее монтаже не возникает. Такая конструкция работает безотказно даже при низких и повышенных температурах – от -30до +70 градусов.
Виды подъемных ворот
Прежде чем приступить к изготовлению, подъемных ворот, необходимо ознакомиться с видами их конструкций. Согласно ГОСТ 31174-2003, к подъемным относится два типа конструкций:
| Тип конструкции | Особенности |
| Подъемно-секционные | Полотно таких ворот состоит из нескольких секций (панелей), которые соединяются петлями шарнирного типа. Высота каждой панели составляет около полуметра. При открытии такие ворота затягиваются под потолок, в результате чего панели смещаются друг относительно друга, образуя дугу. Панели могут быть выполнены из дерева или стали. Среди достоинств такой конструкции можно выделить следующие моменты:
Что касается недостатков, то к ним относится неустойчивость к взлому. Кроме того, сделать подобные ворота самостоятельно очень сложно. Однако, вы можете приобрести готовый комплект и выполнить его установку самостоятельно, чем обеспечить некоторую экономию. |
| Подъемно-поворотные | Данная конструкция включает в себя цельную створку, которая при открытии поднимается и разворачивается параллельно полу, в результате чего располагается под потолком. Движение створки осуществляется при помощи шарнирно-рычажкового механизма. Среди достоинств данной конструкции можно выделить следующие моменты:
|
Подъемно-секционные ворота
Таким образом, если вы хотите сделать ворота самостоятельно, то оптимальным вариантом является подъемно-поворотная конструкция.
Гаражные ворота: стандартные размеры
Единого, универсального стандарта не существует. Всё зависит от того, на чём ездит заказчик. Для типовой легковушки подходящая ширина гаражного проёма составляет 220–250 см, а вот для микроавтобуса потребуется уже по крайней мере 280 см. Для гаража, рассчитанного на два автомобиля, оставляют проезд не менее 480 см. Стандартная высота — от 200 до 300 см, здесь тоже всё зависит от разновидности транспортного средства.
У каждого производителя габариты сгруппированы в линейку с определённым шагом. Но если вы оформляете индивидуальный заказ, то можете всё замерить сами с учётом ряда моментов:
- Габариты автотранспорта. Если собираетесь в будущем купить новое авто, то заказывайте ворота, подобрав ширину и высоту с запасом. Такое же решение будет оптимальным, если планируете модернизировать машину, например устанавливать багажник на крышу легковушки или превращать мини-грузовик с кузовом в мини-фургон.
- Планировка территории. Оцените, насколько удобен подъездной путь. Под каким углом будет располагаться автомобиль, заезжая в гараж? Находится ли гараж на уровне земли? Хватает ли обзора при выезде на дорогу общего пользования? Может оказаться, что ворота должны быть шире, чем при идеальных условиях.
- Планы на использование гаражного помещения. Владельцы нередко оставляют в гараже ещё и мотоцикл либо велосипед, хранят личные вещи или старую мебель. Если и у вас есть такой план, учитывайте это.
У секционных ворот есть пара отличий, о которых также нельзя забывать:
- Гараж должен иметь глубину не впритык, а с запасом. Чтобы привод автоматических ворот работал без неполадок, нужно 330 см или больше.
- Стены не должны прилегать вплотную. Расстояние от стены до края проёма должно быть 10-сантиметровым, а лучше больше.
- С притолок — аналогичная ситуация. От края до верха ворот отступают примерно 25 см.
На средний размер ворот для гаража лучше не полагаться. Стоит помнить, что проём сужается за счёт рам. Чтобы не было проблем с воротами, лучше брать по возможности небольшой запас и учитывать дополнительные факторы.
Минимум (когда нужно сэкономить)
Чтобы не тратиться сверх меры, можно взять минимальные размерные параметры. Но всё равно меньше определённого проём делать нельзя. Так, для мотоцикла необходимо 180 см, а для легкового автомобиля — 200. Актуально при условии, что подъезд к гаражу удобный, прямой и ровный.
Стоит также учитывать и рост тех, кто будет пользоваться гаражом. При высоте 180 см человеку высокого роста будет неудобно заходить внутрь или выходить: придётся каждый раз наклонять голову.
Максимум (какие есть ограничения)
Пределов, лимитов как таковых нет. Всё ограничивается только потребностями заказчика. И его финансовыми возможностями, разумеется. Стандартные изделия бывают высотой до 308 см и шириной до 600.
По персонализированному запросу изготавливаются ворота в гараж, размеры которых ещё больше превышают стандарт. Но на практике это редко бывает востребовано. К тому же у материалов есть свои ограничения по прочности и выдерживаемой механической нагрузке.
Размер ворот для гаража подбирается с учетом указанных на изображении параметров
Как оценить ширину будущих ворот
Эксперты рекомендуют, чтобы посчитать оптимум самостоятельно, измерить ширину авто и прибавить к этой цифре по 30 см слева и справа. Например, если это седан шириной 180–200 см, то оптимальный проём гаража будет 240–260 см. Ходовые размеры, которые предлагают производители, как раз составляют 250 и 300 см. Такого проёма хватит, чтобы заехал вместительный внедорожник.
Популярные стандартные размеры гаражных ворот (в сантиметрах):
- откатные — 300 на 190;
- поворотные — 240 на 220;
- распашные — 400 на 200;
- рулонные — 400 на 270;
- секционные — 225 на 200.
Выбор ворот по цвету и фактуре
Секционные ворота сдвижного типа предлагаются в различных вариантах оформления. Они могут иметь разнообразные мотивы – от элегантных гофров до стандартных кассет и премиум-моделей, выполненными с остеклением и стальными аппликациями.
Дизайн ворот для гаража можно выбрать самостоятельно с учетом вкусов владельца гаража. При покупке секционных стальных моделей можно выбрать фактуру и цвет секций. Покупателю предлагается больше десятка вариантов цветов и 3 декоративные отделки.
Чтобы ворота на протяжении долгих лет радовали хозяев своим внешним видом, производители защитили поверхность антикоррозийным слоем. Оцинкованный слой наряду с полиэстровой грунтовкой обладают водоотталкивающим эффектом.
Характеристики ворот
Нередко откатные секционные конструкции используются при защите въездов на большие промышленные комплексы. Проемы могут достигать 30 м². Благодаря технологии изготовления они являются износостойкими и оригинальными.
Для открытия ворот может использоваться ручной или автоматический механизм. В последнем случае используется стандартная автоматика для крепления на потолке. Устройства повышенной мощности устанавливают для более крупных масштабов.
Часто в откатные ворота вставляют окна, чтобы сделать обзор площадки перед гаражом и обеспечить дополнительное освещение гаража. Можно приобрести панорамные ворота, обладающие прозрачной обшивкой высокой прочности.
Технические характеристики секционных ворот для гаража можно рассмотреть на примере продукции Алютекс. Сопротивление теплопередаче воротами сравнимо с показателями кирпичной стены толщиной 60 см. Наледь на внутренней стороне ворот для гаража появляется при наружной температуре воздуха – 50 градусов и внутренней – +18 градусов, при влажности около 40%.
Особые монтажные ситуации

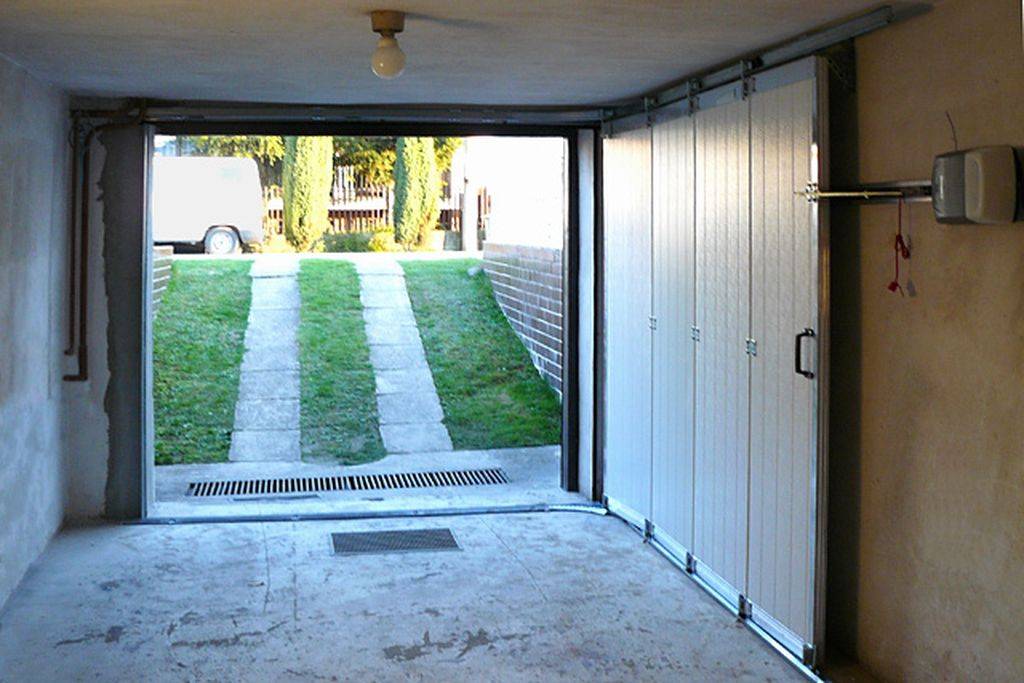

Откатные секционные ворота представляют собой подходящую конструкцию, которую стоит выбрать для особых условий монтажа. Их основное отличие от подъемных моделей заключается в направлении движения при открытии – они смещаются в сторону, а не вверх. Такие модели идеально подходят тогда, когда потолок гаража необходимо оставить свободным для хранения разнообразных вещей.
Подходят такие ворота для установки в гараже, в котором створка не сможет поместиться под потолком. Сэндвич-панели обладают толщиной 42 мм. Они обеспечивают бесшумное и плавное закрытие проема и высокий уровень теплоизоляции ворот.
Благодаря таким особенностям откатные секционные конструкции пользуются заслуженной популярностью. Они отличаются долговечностью и продолжительным сроком службы. Изделия отличаются привлекательным внешним видом, что позволяет выбрать подходящую модель для своего гаража.
Защита ворот от взлома
Секционные ворота для гаража не уступают изделиям с цельным полотном и в защите от взлома. Такие конструкции имеют определенный класс защиты, характеризующий время открытия конструкции в зависимости от уровня ее защищенности.
Модели, оборудованные автоматикой, имеют блокировочный механизм привода, который блокирует движение створки даже при отключении электричества. Можно установить запирающее устройство механического типа, которого снаружи будет открываться ключом, а изнутри – поворотной ручкой. Такой механизм обеспечивает фиксацию ворот в закрытом положении благодаря запору, входящему в пол гаража. Многие производители предлагают большой выбор защитных устройств, которые можно устанавливать на секционные откатные ворота.
Подъемно – поворотные ворота

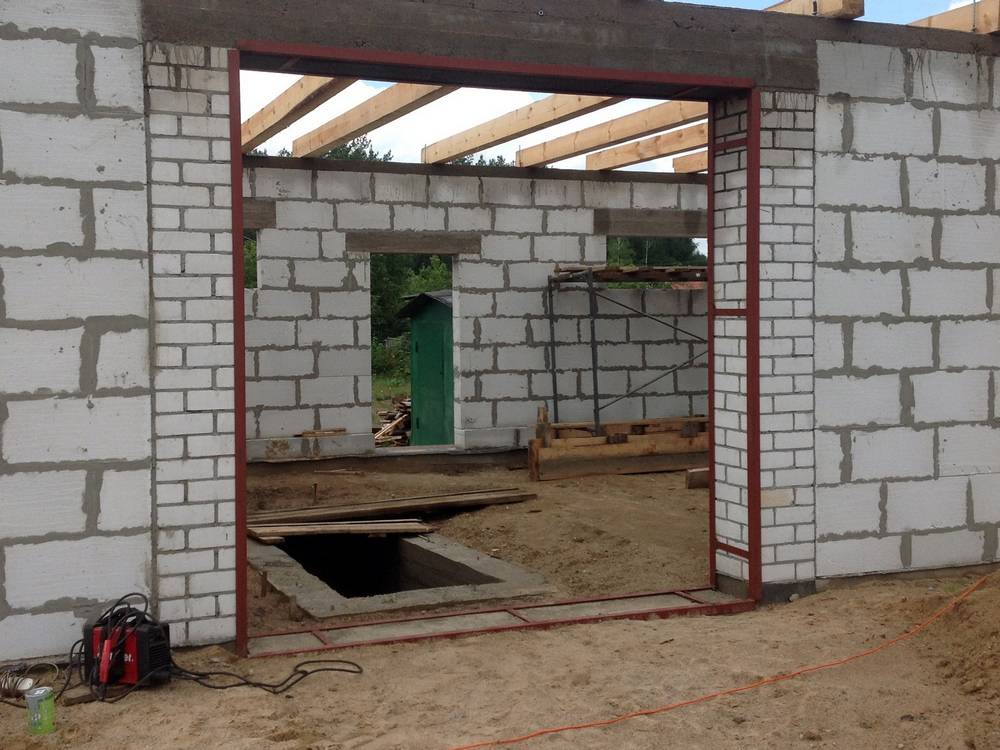

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.
Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.
Здесь возможно устройство подъемного механизма в двух вариантах:
- С помощью пружин,
- С использованием противовесов.
Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.
Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.
Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.
Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.
Достоинства подъемно – поворотных гаражных ворот:
- Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
- При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
- Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
- Возможно оснащение автоматической системой открывания.
К недостаткам таких ворот можно отнести:
- Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
- В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
- Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
- После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.
На что обратить внимание при выборе подъемно-поворотных ворот
Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить
Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя
Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.
А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.
Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем
Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.
Утепление секционных ворот
Чтоб выбрать способ утепления, следует определиться с видом материала, применяемым для такой работы. Все теплоизоляторы обладают своими особенностями, которые касаются способа установки и срока службы. К примеру, некоторым материалам требуется влагозащита, для других такая мера не нужна. Стоит рассмотреть основные свойства и преимущества различных утеплителей:
- Пенопласт. При утеплении секционных ворот этим материалом работы обойдутся относительно недорого. Пенопластовые плиты можно крепить на пластмассовые дюбели. Дополнительных расходов на такой материал не требуется – его не нужно обрабатывать антисептическими средствами.
- Минеральная вата. Ее следует отнести утеплителям волокнистого типа. Производят минеральную вату путем переработки базальтовых горных пород или отходов металлургии. Утеплитель обладает невысоким уровнем теплопроводности. Продается материал в виде плит или рулонов. Единственный недостаток – минеральная вата гигроскопична.
- Пенополиуретан. В строительстве этот материал считается самым качественным. Его легко монтировать – утеплитель наносят распылением аэрозоля. Он способен проникать в зазоры и стыки, снижая проходимость воздуха.
Для утепления секционных ворот гаража не потребуется иметь особые навыки. Сперва следует измерить ширину и высоту ворот и вырезать соответствующие листы ножом. Затем их необходимо приклеить гаражным воротам. Стыки обрабатывают монтажной пеной.
При самостоятельном утеплении ворот необходимо предотвратить появление конденсата между утеплителем и створкой. Для этого между ними прокладывают гидроизоляцию. Отлично подходит самоклеящийся изолон. На него можно крепить пенополистирол, используя плиточный клей. Швы ворот следует проклеить алюминиевой фольгой.
Самостоятельно изготовить секционные ворота будет дороже, чем купить готовую конструкцию. Это обусловлено сложностью их конструкции. Такие изделия следует приобретать у проверенных производителей.
Производители

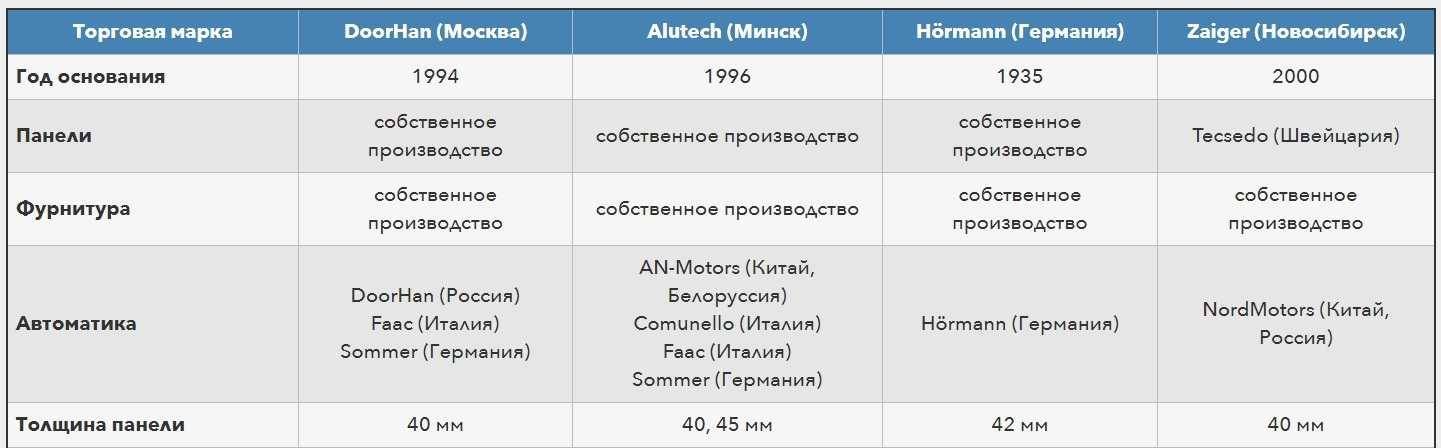

На рынке в основном представлены три крупных фирмы, которые выпускают секционные гаражные ворота:
- немецкая фирма Hörmann (Херманн);
- белорусская Alutex (Алютех);
- российская DoorHan (Дорхан).
Есть еще Garaga (Канада), Tecsedo (Швейцария). Есть и три российские фирмы:
- Sedona, Sauber — это тот же Дорхан, только сборка в другом регионе;
- Zaiger (Новосибирск) — использует швейцарские сэндвич-панели и российско-китайскую автоматику, а сборка происходит в Новосибирске.
Основные игроки на рынке
Пока это все производители, которые достойные внимания. Продукцию из Китая лучше не рассматривать — хоть дешево, но очень проблематично в плане эксплуатации. Какой же производитель лучше? Если брать из тройки лидеров, то по отзывам:
- Hörmann (Херманн) — нет никаких проблем. Отрицательных отзывов нет практически совсем, как и недостатков. Но это — самые дорогие секционные гаражные ворота.
- Alutex (Алютех) — вполне достойный вариант, если не хватает средств на «немца».
- DoorHan (Дорхан) и его клоны. Самый бюджетный из тройки лидеров, но имеет больше всего рекламаций.
Неплохие отзывы у еще новосибирского Зайгера (Zaiger), но у них пока не очень развита дилерская сеть и мало представительств в других регионах. Для тех кто рядом — это неплохой выбор.
Выбор материала для ворот

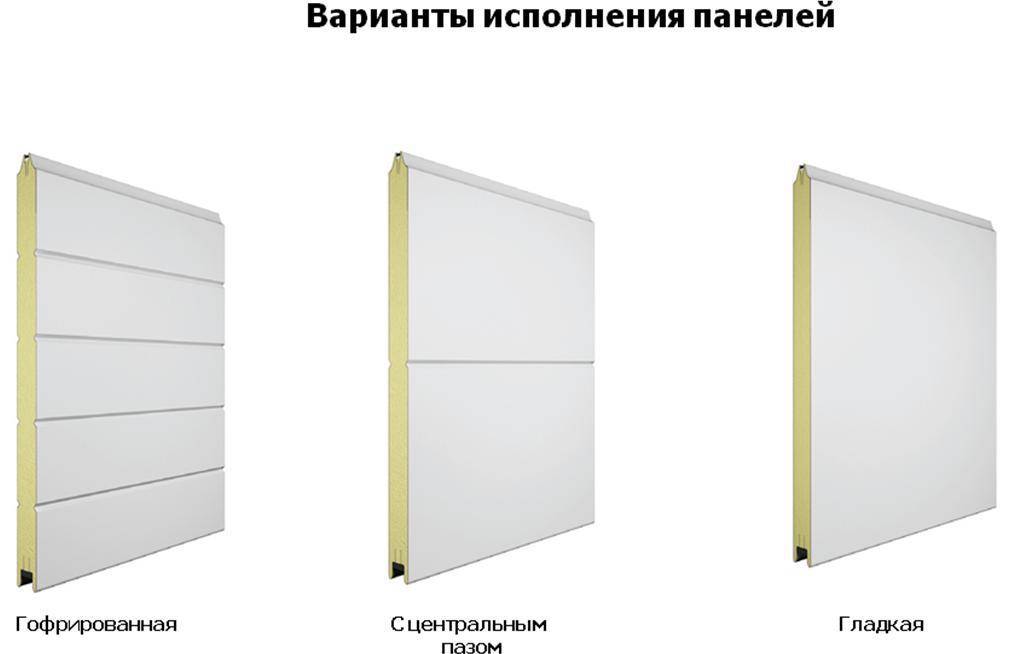

Конструкция состоит из сендвич-панелей промышленного изготовления. Такие панели – это два слоя оцинкованного железа или стали с прослойкой из минеральной ваты или полистирола внутри.
Ширина панелей составляет: 610, 500 или 385 миллиметров. Они бывают утепленными или «холодными»; толщина панели без утепления – 20 миллиметров, утепленной — 35-40 миллиметров. Толщина металла для такой конструкции начинается с 0,6 миллиметра, следует выбирать более прочные конструкции. Полотна обрабатываются грунтовкой и окрашиваются в разные цвета. Это позволяет отлично вписать необходимую постройку в комплекс расположенных рядом зданий.
Энергоэффективность секционных ворот – как сэкономить деньги?
Энергоэффективность ворот достигается за счет использования качественного утеплителя и уплотнителей в конструкции сэндвич-панелей. Для утепления обычно используется пенополиуретан. Теплоизоляционный материал размещается между двумя листами алюминия или оцинкованной стали. Применение производителем пенополиуретана повышенной плотности, а именно 46-47 кг/м3, позволяет дополнительно повысить стойкость ворот к деформации.
Конструкция сэндвич-панелей и толщина полотна
Секционные ворота могут быть с разной степенью энергоэффективности. Например, полотно толщиной от 9 до 20 мм неприемлемо для монтажа в проемах отапливаемых помещений. Низкие показатели теплосбережения допустимы в таких помещениях как неотапливаемые склады, подземные парковки и стоянки. Для отапливаемых помещений лучше выбирать полотно толщиной от 45 мм.
Ворота панорамного типа
Рассмотрим конструкцию утепленного воротного полотна на примере ворот «Алютех».
У ворот «Алютех» уникальная конструкция секций. Толщина каждой сэндвич-секции серии «Классик» 45 мм, что на 5-25 мм больше толщины секций ворот других производителей.
Между двумя внешними стенками из высококачественной оцинкованной стали находится пенополиуретановый утеплитель. В процессе эксплуатации полностью исключается возможность расслоения секций благодаря максимально прочному замковому соединению стальных листов. Замкнутый контур без деформаций выдерживает как резкие температурные перепады, так и случайные удары большой силы, в том числе резкие опускания ворот.
Структура секции ворот Alutech
Секционные ворота «Алютех» – это конструкция, которая обеспечивает надежную защиту внутреннего помещения гаража даже от самых суровых морозов и порывов ветра до 120 м/с, что соответствует нагрузке 700 Па. Такие данные были получены после проведенных исследований.
Секционные ворота Alutech не деформируются даже при очень сильных порывах ветра
В качестве дополнительной изоляции панели оснащены двухлепестковыми полимерными уплотнителями EPDM, исключающими «мостики холода». По периметру ворот также монтируются уплотнители, изготовленные на основе полимерного каучука
Материал уплотнителей остается эластичным даже при отрицательных температурах, что крайне важно для регионов с холодным климатом
Плотное примыкание к проему и полное отсутствие малейших сквозняков обеспечивается регулируемыми роликовыми кронштейнами. Как результат – значительная экономия на отоплении помещения ввиду высоких теплосберегающих свойств секционных ворот.
секционные ворота
Защита от защемления пальцев
Сопоставление секционных ворот со строительными материалами разной толщины
Если сравнить «гаражную классику», то есть стандартные стальные распашные ворота и секционные, то первые значительно выигрывают в цене. Но это только на первый взгляд. Устаревшая конструкция не является преградой для пыли, влаги, мороза, шума со стороны улицы. От всех этих неблагоприятных воздействий лучшим образом защитят только секционные ворота. Современная автоматика с лихвой окупает затраченные средства, обеспечивая должный уровень комфорта для пользователей.
Современные секционные ворота позволят сохранить благоприятный микроклимат и тепло в гараже
Секции толщиной 45 мм по показателям теплосбережения сравнимы с кладкой из красного кирпича толщиной 0,6 м.
Эффективная теплоизоляция, сравнимая с кирпичной стеной
Много ли электричества расходуется?
Стоит заметить прямую связь между размерами ворот и мощностью двигателя, который приводит в движение механизм поднятия/опускания ворот. Чем ворота больше, тем мощнее двигатель. Обычно выбирают двигатели мощностью 0,2-0,5 кВт. Но и в случае установки самого мощного двигателя расход электроэнергии крайне мал, сумма ежемесячной платы за нее увеличится весьма незначительно. Конечно, можно обойтись и вовсе без автоматики, но в дождливую погоду гораздо приятнее открывать ворота пультом дистанционного управления, сидя в собственном автомобиле.
Схема установки комплекта автоматики для секционных воротЕсли под воротным полотном препятствие, опускание сразу же блокируется
