Устройство и принцип действия самовсасывающих насосов

Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

Устройство самовсасываюшего центробежного насоса

Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.

Схема движения воды в центробежном насосе

Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками.  Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.

https://youtube.com/watch?v=Rn-qkLkFS3s

Название	Мощность	Напор	Максимальная глубина всасывания	Производительность	Материал корпуса	Подсоединительные размеры	Цена
Калибр НБЦ-380	380 Вт	25 м	9 м	28 л/мин	чугун	1 дюйм	32$
Metabo P 3300 G	900 Вт	45 м	8 м	55 л/мин	чугун (приводной вал из нержавеющей стали)	1 дюйм	87$
ЗУБР ЗНС-600	600 Вт	35 м	8 м	50 л/мин	пластик	1 дюйм	71$
Elitech НС 400В	400Вт	35 м	8 м	40 л/мин	чугун	25 мм	42$
PATRIOT QB70	750 Вт	65 м	8 м	60 л/мин	пластик	1 дюйм	58$
Джилекс Джамбо 70/50 Ч 3700	1100 Вт	50 м	9 м (втроенный эжектор)	70 л/мин	чугун	1 дюйм	122$
БЕЛАМОС XI 13	1200 Вт	50 м	8 м	65 л/мин	нержавеющая сталь	1 дюйм	125$
БЕЛАМОС XA 06	600 Вт	33 м	8 м	47 л/мин	чугун	1 дюйм	75$

Вихревые

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.

Строение вихревого насоса

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.

Название	Мощность	Напор (высота подъема)	Производительность	Глубина всасывания	Материал корпуса	Цена
LEO XKSm 60-1	370 Вт	40 м	40 л/мин	9 м	чугун	24$
LEO XKSm 80-1	750 Вт	70 м	60 л/мин	9 м	чугун	89$
AKO QB 60	370 Вт	30 м	28 л/мин	8 м	чугун	47$
AKO QB 70	550 Вт	45 м	40 л/мин	8 м	чугун	68 $
Pedrollo РКm 60	370 Вт	40 м	40 л/мин	8 м	чугун	77$
Pedrollo РК 65	500 Вт	55 м	50 л/мин	8 м	чугун	124$

Какой насос лучше?

Если на загородном участке нужно организовать подачу воды из скважины или с водоема с большой глубины, то лучше приобрести погружной насос.

Можно подобрать мощный насос, с помощью которого легко поднять воду с глубины более 50 метров.

Но если насос нужен для полива участка, откачки воды после подтопления, или для других единичных случаев подачи жидкости, лучше выбрать поверхностный самовсасывающий насос для грязной воды.

Хотя он проигрывает в сравнении с погружной помпой в мощности, в бытовом применении поверхностные насосы обладают многими преимуществами:

• Простота в конструкции и эксплуатации;
• Подает воду с глубины до 10 метров;
• Хорошо справляется как с закачкой воды, так и с отсосом;
• Можно в любой момент перенести в другое место и продолжить работу.

Техническое обслуживание поверхностного насоса намного проще, чем погружного, так как его не нужно каждый раз доставать с глубины, чтобы осмотреть или отремонтировать.

Наряду с переносными поверхностными насосами, используются стационарные агрегаты, рассчитанные на большую мощность, которые требуют установки на подготовленную ровную площадку.

Их рационально использовать, когда предполагается стабильная подача воды с хорошим напором.

Например, это может быть полив огорода или перекачка воды для домашнего использования.

Нужно знать, что бытовые помпы имеют общий недостаток: если поверхностный насос предполагается использовать в зимний период при минусовых температурах, его следует держать в обогреваемом помещении.

Это связано с тем, что его температура постепенно опускается до температуры окружающего воздуха, и он может замерзнуть.

Варианты выбора поверхностных насосов

Если вам нужен недорогой насос для организации полива дачного участка в ручном режиме, выбирайте среди маломощных садовых насосов.

Если чистота перекачиваемой воды оставляет желать лучшего, выбирайте среди центробежных садовых насосов.

Насосная станция поможет вам быстро и просто организовать в частном доме (или на приусадебном участке) водопровод.

Если вам нужно сливать сточные воды в точке, удаленной от ближайшей канализационной трубы – или если вход в канализацию расположен выше точки слива, вам потребуется поверхностный фекальный насос.

Отопление с естественной циркуляцией в современных домах давно уже не используется, и для движения теплоносителя по трубам в системе отопления должен присутствовать циркуляционный насос.

Популярные бренды

Для бытовых нужд используются насосы и насосные станции, которые облают рядом обязательных качеств:

• длительный срок службы;
• неприхотливость;
• простота монтажа;
• ремонтопригодность;
• гарантия производителя.

Оценивая отзывы тех, у кого на участке уже есть скважина или колодец, специалисты сформировали своеобразный рейтинг моделей и производителей, которые рекомендуются для обустройства автономных систем водоснабжения:

1. Самовсасывающий насос Grundfos. Этот производитель создает устройства, работающие на собственной технологии, не имеющей аналогов в мире. Отличаются такие устройства надежностью, высокой производительностью, неприхотливостью. Большинство моделей имеют малые габариты, но при этом позволяют перекачивать большое количество жидкости.
2. Насосные станции «Вихрь». Отечественный производитель сделал устройство таким, чтобы каждый мог без особых проблем разобрать прибор и отремонтировать. При мощности порядка 50 Ватт это устройство прокачивает 4 кубометра воды с глубины 9 метров. Без эжектора станция не подходит для глубоких скважин.
3. Погружной насос «Водолей». Есть модели с верхним водозабором, которые никогда не забиваются, а также с нижним, который позволяет откачивать воду из емкостей до самого дна. Максимальная глубина работы без ижектора – 10 метров. Это значит, что абиссинский колодец – не проблема, скважина на песок – легко, но артезианская вода доступна только если она залегает на малой глубине.
4. Elitech. Эта фирма позаботилась о качестве сборки, мощности, производительности. Особенность конструкции помпы – наличие стальной рамы. При затрачиваемом количестве электроэнергии в 650 кВт станция выдает до 50 клитров жидкости для полива приусадебного участка. Но долговременно эти устройства не работают.
5. «Джамбо». Эти устройства не прокачивают много. Это 4 куба воды за час при максимальной мощности 1100 кВт. Поэтому данное оборудование не используется «напрямую», а применяется для наполнения накопительного бака.

Чтобы система водоснабжения была эффективна, и обеспечивала домовладение водой, необходимо подбирать модель, учитывая ряд факторов.

Классификация по типу всасывания

По этому параметру выделяют две категории насоса: самовсасывающий и нормальновсасывающий. Отличаются они своей реакцией на попадание воздуха в систему.

Насос нормального всасывания выключается при попадании воздуха. Поток воды в системе движется самотеком. Аппарат не может работать, если воды нет. Поэтому при попадании воздуха сработает механизм, который отключит работу в режиме «сухой ход». Нюанс заключается в том, что в подобной ситуации аппарат необходимо повторно перезапустить.

Насос самовсасывающий отличается тем, что воздух, который попал в систему, удалится в автоматическом режиме. Присутствие человека не обязательно. Достигается такая функция за счет специальной конструкции прибора. Воздух выходит сквозь вантус, который расположен в верхней части аппарата. Там же установлен обратный клапан, который защитит от попадания воздуха внутрь. В современных моделях имеется специальная встроенная задвижка, благодаря которой устройство самостоятельно производит перезаливку. Поэтому контролировать работу системы нет необходимости.

Виды самовсасывающих насосов

Производители выпускают самовсасывающие насосы с встроенным или выносным эжектором. В данном виде насосного оборудования всасывание и подъем жидкости происходит за счет ее разряжения. Во время работы эжекторные установки издают слишком много шума, поэтому для их размещения на участке подбирается специальное помещение, находящееся на достаточном расстоянии от жилого дома. Главное достоинство самовсасывающих насосов с эжектором  заключается в их способности поднимать воду с большой глубины, в среднем составляющей около 10 метров. При этом в источник водозабора опускается подающая труба, а сам насос устанавливается на некотором расстоянии от него. Такое расположение позволяет свободно контролировать работу оборудования, что сказывается на продолжительности срока его использования.

Ко второму виду оборудования относят самовсасывающие насосы, обеспечивающие подъем воды без эжекторов. В моделях данного типа насосов всасывание жидкости обеспечивается гидравлическим устройством, имеющим специальную многоступенчатую конструкцию. Гидравлические насосы работают бесшумно в отличие от эжекторных моделей, но по глубине забора жидкости они им уступают.

Устройство и принцип действия центробежного насоса

На рисунке представлено устройство самовсасывающего насоса центробежного типа. В корпусе, имеющем спиральную форму, расположено жестко закрепленное колесо, которое состоит из пары дисков с лопастями, вставленными между ними. Лопасти отогнуты в противоположную сторону от направления вращения рабочего колеса. С помощью патрубков определенного диаметра обеспечивается соединение насоса с напорным и всасывающим трубопроводом.

Так схематично можно представить устройство самовсасывающего центробежного насоса для перекачки воды, используемого в частных домах и на дачах

Принцип действия центробежных самовсасывающих насосов выглядит следующим образом:

• После наполнения водой корпуса и всасывающего трубопровода рабочее колесо начинает вращаться.
• Центробежная сила, возникающая при вращении колеса, вытесняет воду от его центра и отбрасывает ее на периферийные участки.
• За счет создаваемого при этом повышенного давления происходит вытеснение жидкости с периферии в напорный трубопровод.
• В это время в центре рабочего колеса давление наоборот понижается, что вызывает поступление жидкости через всасывающий водопровод в корпус насоса.
• По данному алгоритму происходит непрерывная подача воды самовсасывающим насосом центробежного типа.

Принцип работы самовсасывающего вихревого насоса

Воздух, показанный на рисунке желтым цветом, всасывается в корпус насоса за счет вакуума, который создается путем вращения импеллера (рабочего колеса). Далее происходит смешивание воздуха, попавшего внутрь насоса, с рабочей жидкостью, содержащейся в корпусе агрегата. На рисунке данная жидкость изображена голубым цветом.

На данном рисунке изображено устройство и принцип работы вихревого самовсасывающего насоса для подъема жидкости на высоту не более восьми метров

После поступления смеси воздуха и жидкости в рабочую камеру происходит отделение этих компонентов друг от друга, основанное на разности их плотностей. При этом отделившийся воздух выводится через подающую магистраль, а жидкость рециркулирует в рабочей камере. Когда из всасывающей линии происходит удаление всего воздуха, то насос наполняется водой и начинает работать в режиме центробежной установки.

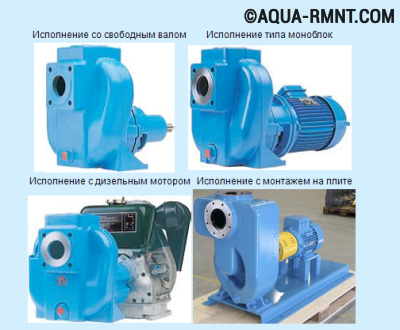

Возможные варианты исполнения вихревых самовсасывающих водяных насосов, выпускаемых производителями для бытового использования владельцами частных домов и загородных коттеджей

На всасывающем фланце устанавливается обратный клапан, который предназначен для того, чтобы не допускать обратного попадания воздуха в трубопровод, а также для обеспечения постоянного присутствия в камере насоса рабочей жидкости. Благодаря такому устройству и принципу действия вихревые самовсасывающие насосы способны с залитой камерой обеспечивать подъем жидкости с глубины, не превышающей восьми метров, без установки донного клапана.

Виды самовсасывающих насосов

Производители выпускают самовсасывающие насосы с встроенным или выносным эжектором. В данном виде насосного оборудования всасывание и подъем жидкости происходит за счет ее разряжения. Во время работы эжекторные установки издают слишком много шума, поэтому для их размещения на участке подбирается специальное помещение, находящееся на достаточном расстоянии от жилого дома. Главное достоинство самовсасывающих насосов с эжектором  заключается в их способности поднимать воду с большой глубины, в среднем составляющей около 10 метров. При этом в источник водозабора опускается подающая труба, а сам насос устанавливается на некотором расстоянии от него. Такое расположение позволяет свободно контролировать работу оборудования, что сказывается на продолжительности срока его использования.

Ко второму виду оборудования относят самовсасывающие насосы, обеспечивающие подъем воды без эжекторов. В моделях данного типа насосов всасывание жидкости обеспечивается гидравлическим устройством, имеющим специальную многоступенчатую конструкцию. Гидравлические насосы работают бесшумно в отличие от эжекторных моделей, но по глубине забора жидкости они им уступают.

Устройство и принцип действия центробежного насоса

На рисунке представлено устройство самовсасывающего насоса центробежного типа. В корпусе, имеющем спиральную форму, расположено жестко закрепленное колесо, которое состоит из пары дисков с лопастями, вставленными между ними. Лопасти отогнуты в противоположную сторону от направления вращения рабочего колеса. С помощью патрубков определенного диаметра обеспечивается соединение насоса с напорным и всасывающим трубопроводом.

Так схематично можно представить устройство самовсасывающего центробежного насоса для перекачки воды, используемого в частных домах и на дачах

Принцип действия центробежных самовсасывающих насосов выглядит следующим образом:

• После наполнения водой корпуса и всасывающего трубопровода рабочее колесо начинает вращаться.
• Центробежная сила, возникающая при вращении колеса, вытесняет воду от его центра и отбрасывает ее на периферийные участки.
• За счет создаваемого при этом повышенного давления происходит вытеснение жидкости с периферии в напорный трубопровод.
• В это время в центре рабочего колеса давление наоборот понижается, что вызывает поступление жидкости через всасывающий водопровод в корпус насоса.
• По данному алгоритму происходит непрерывная подача воды самовсасывающим насосом центробежного типа.

Принцип работы самовсасывающего вихревого насоса

Воздух, показанный на рисунке желтым цветом, всасывается в корпус насоса за счет вакуума, который создается путем вращения импеллера (рабочего колеса). Далее происходит смешивание воздуха, попавшего внутрь насоса, с рабочей жидкостью, содержащейся в корпусе агрегата. На рисунке данная жидкость изображена голубым цветом.

На данном рисунке изображено устройство и принцип работы вихревого самовсасывающего насоса для подъема жидкости на высоту не более восьми метров

После поступления смеси воздуха и жидкости в рабочую камеру происходит отделение этих компонентов друг от друга, основанное на разности их плотностей. При этом отделившийся воздух выводится через подающую магистраль, а жидкость рециркулирует в рабочей камере. Когда из всасывающей линии происходит удаление всего воздуха, то насос наполняется водой и начинает работать в режиме центробежной установки.

Возможные варианты исполнения вихревых самовсасывающих водяных насосов, выпускаемых производителями для бытового использования владельцами частных домов и загородных коттеджей

На всасывающем фланце устанавливается обратный клапан, который предназначен для того, чтобы не допускать обратного попадания воздуха в трубопровод, а также для обеспечения постоянного присутствия в камере насоса рабочей жидкости. Благодаря такому устройству и принципу действия вихревые самовсасывающие насосы способны с залитой камерой обеспечивать подъем жидкости с глубины, не превышающей восьми метров, без установки донного клапана.

Насос для молочных ферм ГНВ2 25 30 с

Нержавеющее исполнение корпуса и внутреннего рабочего колеса позволяет эффективно использовать данный аппарат для транспортировки молока и жидких пищевых растворов.

Особенности:

• примитивность конструкции, что обуславливает ее долговечность и легкость в обслуживании;
• удобство мытья – корпус можно собрать и собрать после промывки даже неопытному пользователю;
• малогабаритность;
• горизонтальная локализация устройства.

Технические параметры:

• Максимальная t оС – 90;
• Мотор – 5500 Вт;
• Крутящий момент рабочего колеса – 3 тыс. об./мин;
• Производительность – 0,42 м3/мин;
• Напор (м) – 30;
• Масса – 55 кг.

Что такое эжектор

Мы уже писали, что самовсасывающие насосы не могут поднять столб воды выше 9-ти метров. Как известно, если нужно организовать водозабор из скважины, такой глубины будет недостаточно, так как вода на этом уровне не будет отличаться высоким качеством, в ней много примесей и возможно наличие органических включений. Как быть в ситуации, когда воду нужно достать с больших глубин?

Для этих целей используется специальное приспособление – эжектор. Это трубка особой формы, имеющая два входа и один выход – ее строение вы можете увидеть на схеме выше. Нижний, широкий вход предназначается для забора воды из скважины, а второй, сужающийся внутри используется для рециркуляции воды, подаваемой от насоса, через выход оба потока, смешавшись, устремляются обратно к насосу. Что дает такая схема, и почему таким образом получается победить предел перепада давлений?

Насос с эжектором может поднять воду с глубины до 40-ка метров

Тут вступает в силу закон Бернулли. При похождении воды через сужающийся патрубок создается некий эффект турбины – вода получает дополнительное ускорение, из-за чего в эжекторе создается область низкого давления. Так как наш мир пустоты не терпит, эти области тут же заполняются водой, поступающей через основное сопло из скважины. В результате давление скважины увеличивается, разница его перепада с областью, создаваемой на колесе насоса также растет, что заставляет воду быстро подниматься вверх.

Не нужно быть физиком, чтобы понять, что эффективность такого оборудования будет страдать, из-за того, что часть воды ему приходится возвращать обратно в скважину. Если говорить в цифрах, то оно могло бы работать на 30-35% эффективнее без эжектора, но всегда приходится с чем-то мириться, законы физики еще никому не удалось победить.

Эжекторы в насосах бывают внутренними и выносными

Обычные насосы укомплектованы встроенным эжектором, который составляет часть их корпуса. Такое оборудование мы описали ранее, именно оно не может преодолеть отметку подъема в 9 м. Какие еще особенности характерны для такого оборудования?

Производительность таких насосов составляет 3-5 кубических метров в час, чего хватит даже для большого дома с большим количеством жильцов.
Рабочее давление в системе находится на отметке 4-6 Бар – этого достаточно для нормальной работы всех типов сантехнических приборов и бытовой техники

Важно! Производительность насоса рассчитывается не только по глубине, с которой ему нужно поднять воду. Очень важную роль играет длина водопровода и количество водоразборных точек в доме.
Насосы эти очень шумные, поэтому их устанавливают за пределами помещения, например в кессоне колодца, или в подвале, откуда слышно его не будет.

Кессон для скважины Модели насосов с выносным эжектором работают намного тише, что нужно помнить, если выбираете оборудование, которое будет ставиться в непосредственной близости от жилых помещений.

Выбор по чистоте воды

Для определения критерия выбора по чистоте воды используют следующие показатели:

• Чистая вода: содержание твёрдых микрочастиц не более 150 гр/м – допустимо применение всех видов поверхностных насосов, скважинных установок и их различных модификаций.
• Средняя степень загрязнённости: содержание микрочастиц и примесей не превышает 200 гр/м – такая вода подходит только для фонтанных агрегатов, некоторых видов насосных станций с циркуляционным типом двигателя и дренажных систем.
• Тяжёлая грязная вода: показатель концентрации механических микрочастиц более 200 грамм на кубометр. Применяют только дренажные и канализационные поверхностные устройства.

Самостоятельная оценка чистоты воды при установке колодца или скважины на питьевую воду недопустима. Кроме скорого износа всей локальной гидросистемы, вы рискуете получить элементарное пищевое отравление

Конструкция центробежных поверхностных насосов

Любой электронасос для забора воды можно условно разделить на две части: электрическую (электродвигатель, встроенный конденсатор, шнур питания) и гидравлическую (рабочее колесо, фильтры, входной и выходной патрубки).

Подавляющую долю всего насосного оборудования, применяемого в быту, занимают центробежные виды. В таких устройствах забор воды происходит за счет ее втягивания лопастями рабочего колеса через отверстие, расположенное по центру его оси. Вращающееся рабочее колесо передает жидкости центробежную силу, направляющую ее к стенкам улиткообразного корпуса, после чего вода выталкивается через выходной патрубок, расположенный в боковой стенке корпуса электронасоса.

Стандартное рабочее колесо центробежных электронасосов представляет собой диск с радиально расположенными лопатками, для уменьшения гидравлических потерь они закруглены и отогнуты назад.

Назначение самовсасывающих насосных агрегатов

Их эксплуатация возможна в следующих направлениях:

• для бытовых нужд – перекачивание воды для питья, полива или наполнения бассейнов;
• на промышленных предприятиях, требующих оперативного перемещения дизельного топлива, мазута, химически агрессивных реагентов и крупнодисперсных систем;
• в строительстве – для обслуживания инженерных сооружений;
• в сельскохозяйственном производстве – орошение и внесение жидких удобрений, подача воды и жидких кормов на животноводческие комплексы;

Кроме того, они используются в работе коммунальных служб для перегонки сточных вод различной степени загрязненности и для пожаротушения.

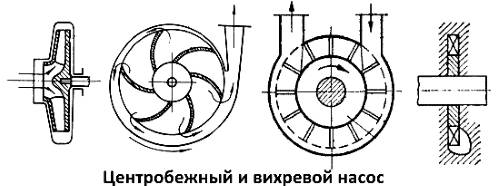

Какой насос лучше – вихревой или центробежный

Чтобы ответить на вопрос, что лучше, вихревой или центробежный насос, следует внимательно посмотреть на характеристики вихревых насосов:

• небольшой размер и меньшая цена в сравнении с центробежными;
• способность создать высокое давление;
• работа с чистыми веществами;
• достаточно высокий уровень шума.

Исходя из характеристик вихревых моделей, можно сделать вывод, что они более пригодны в промышленности, так как способны перекачивать не только жидкости. По причине высокого шума они не подходят для работы в жилых помещениях или расположенных в непосредственной близости рядом с домом. Благодаря цене и компактным размером их целесообразно применять на небольших насосных станциях, ведь они могут работать с малой подачей, но большим напором. Они подходят для фермерских хозяйств в качестве снабжения системы орошения водой. Такие насосы отлично подходят для вспомогательных котельных станций, а также в качестве компрессора для обеспечения циркуляции воды. Еще одним плюсом является простота конструкции и ремонта.

Совет! Купить такие насосы лучше всего для небольших хозяйств или химической промышленности. В любой другой сфере они окажутся менее эффективными, нежели центробежные варианты.

Вывод по теме и дополнение с видео

Запас делать также не нужно. По крайней мере, он должен быть небольшим. В противном случае, избыточное давление приведет к разгерметизации трубопровода. Трубы укладываются в траншею. Если они металлические, их нужно обработать антикоррозийным составом и утеплить. В идеале глубина залегания трубопровода должна быть больше глубины промерзания грунта в регионе.

Существует несколько эффективных самовсасывающих систем автономного водоснабжения:

Глубинный насос. Устанавливается в скважину, погружается в воду. Чтобы водозаборник не забивался, нужно установить фильтр грубой очистки. Это металлическая сетка, которая устанавливается на входное отверстие.
Поверхностный насос. Предполагается, что в колодец опускается гибкий гофрированный шланг. Насосная станция устанавливается на поверхности

Важно обезопасить ее от намокания под дождем и морозов.
Насосные станции с инжектором. «Разгоняющее» устройство опускается в скважину

При этом две трети площади сечения обсадной трубы остаются незанятыми. Если станция предполагает встроенный ижектор, оборудование устанавливается на поверхности.

Насосные станции можно располагать в кессонах, отдельно стоящих зданиях, в доме. При этом, учитывают, что, будучи включенным, устройство издает шум и вибрирует. Кессон – это приямок, в котором находится оголовок скважины. Как правило, это квадрат метр на метр или полтора на полтора. Глубина должна быть не меньше, чем глубина промерзания грунта в регионе. Стенки кессона могут быть бетонными, металлическими или пластиковыми.

Сверху кессон закрывается плитой со смотровым люком. Это необходимо, чтобы производить обслуживание установленного оборудования. Здесь может быть насосная станция, многоступенчатая система очистки, гидробак, контрольно-измерительные приборы, отсечной кран и так далее.

Если используется насос малой производительности, имеет смысл установить накопительный резервуар. Его объем должен удовлетворять суточные потребности жильцов дома. Чтобы система была автономной, резервуар оборудуют по пловковым реле, которое при наполнении емкости отключит насос.

Как только уровень будет минимальным, автоматика запустит насосную станцию. Гидроаккумулятор необходим, чтобы в трубопроводе было постоянное давление.
