Парогенератор и паровая пушка для бани и сауны

Что со всем этим делать?

Тэны необходимо укрепить в канистре, точнее расположить их внутри неё. А для этого в корпусе канистры следует просверлить отверстия соответствующего диаметра. С внутренней стороны канистры (через большую крышку) вставляем в них нагревательный элемент, герметизируем и хорошо закрепляем. Одним словом, вспоминаем кипятильник, погруженный в воду, и делаем по аналогии!

После того как тэны оказались внутри, надо соединить их электрические клеммы с проводом снаружи, а контакты следует надёжно обмотать изолентой и закрыть от случайного прикосновения . Один этап работы на этом завершён, поздравляю, Вы справились!

Существуют ли принципиальные различия между парогенераторами для бань, саун и хамама

Многих людей интересует вопрос, чем отличаются парогенераторы для бани, сауны или хамама? Так как все три вида сооружений предназначены не только для мытья, но и для оздоровления организма, то их действие основано на образовании пара. Отличием бани, сауны и хамама является количество производимого пара, его температура и уровень влажности.

Температурный режим парных разных типов:

В финской сауне должен быть сухой жар — температура колеблется от 80 до 140°С, уровень влажности от 1 до 15%.
В турецком хамаме должен быть влажный пар — температура поддерживается на уровне 45°С — степень влажности 100%.
В русской бане пар должен иметь оптимальный уровень влажности от 50 до 80%, а температура поддерживаться от 60 до 80°С.

«Магазинный» парогенератор, который имеет множество режимов работы для выработки пара, подходит для всех видов парных. С помощью дистанционного пульта можно самостоятельно задавать температурный режим пара и его объем. Обычно такие устройства позволяют выбирать температуру до 95°С. Также парогенераторы промышленного назначения оснащены специальными строенными программами, которые могут самостоятельно создавать определённую температуру и объем выхода пара, имитируя настоящую русскую баню, финскую сауну или турецкий хамам.

Пар, который создаёт паровая пушка, является более мягким и щадящим, чем от литья воды на раскалённые камни. Таким образом, можно сказать, что существенных различий в таких устройствах нет, поэтому они подходят для любых типов парных.

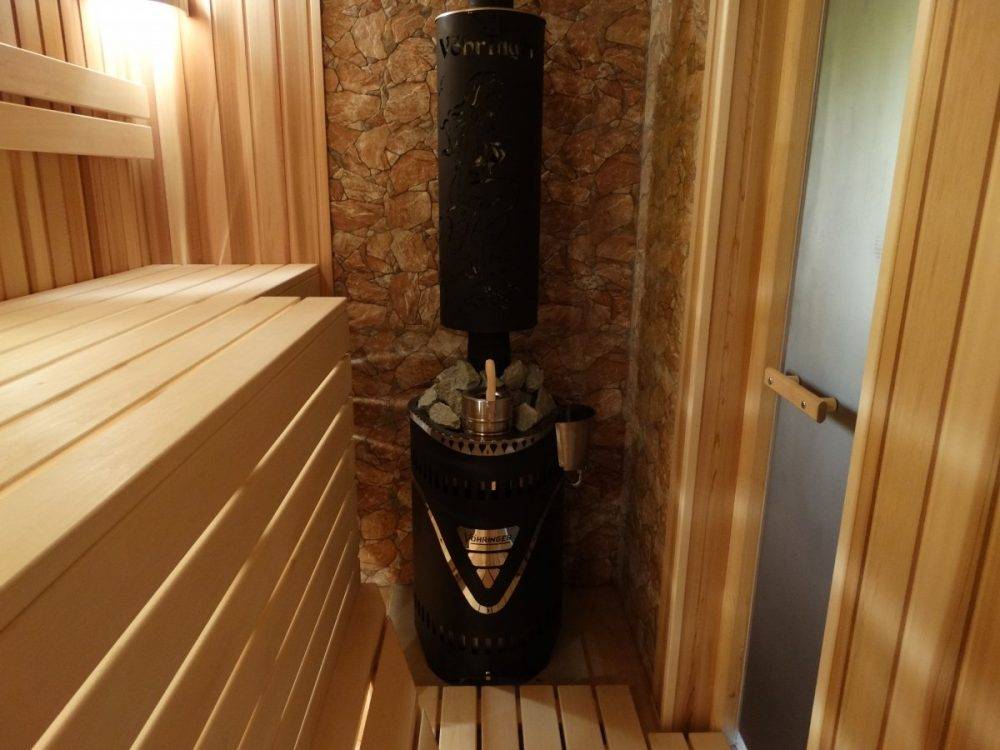

Печь в бане с паровой пушкой

Необходимо отметить, что сырой пар, который необходим для хамама не является слишком тяжёлым для организма человека, не даёт ощущения удушающей атмосферы, так как помещение нагревается только до максимальной высокой температуры 45°С. И именно с помощью парогенератора можно достичь такого результата.

Хочется отметить, что современная русская баня не слишком отличается от финской сауны по своей конструкции. Поэтому количество пара и его температура в таких парилках может координироваться самими посетителями. С помощью парогенератора в любом помещении парной можно создать условия, которые предусмотрены для бани, сауны или хамама.

Уход за парогенератором

Подобное оборудование обладает таким преимуществом, как простота обслуживания. Управлять незамысловатым прибором сможет даже неопытный банщик. Удаление накипи с электронагревателей является важным условием, которое нужно соблюдать при уходе за парогенератором. Время от времени заглядывая в горловину фитоконтейнера, который располагается на верхней панели устройства, можно определить, когда наступает пора очистки ТЭНов.

Кроме того, рекомендуется применять смягчители воды и фильтры, а также после каждого пользования прибором не забывать о сливе оставшейся жидкости. Выполнение этих правил способствует предотвращению появления на ТЭНах накипи и продлению срока эксплуатации всего устройства.

О проблеме парообразования в бане

Знатоки считают умение получить качественный пар обычным способом, то есть при помощи раскалённой каменки, настоящим искусством. Для этого необходимо обеспечить выполнение сразу нескольких условий:

Печь должна быть грамотно сконструированной, так чтобы камни разогревались до необходимой температуры.
Объём каменки должен быть достаточным, чтобы камни имели требуемую теплоёмкость, но при этом не слишком большим, чтобы их поверхность не оказалась слишком холодной.
Нужно точно знать, сколько и каким образом лить воду, чтобы камни не успели сильно остыть, но и пара при этом оказалось достаточно.

Как видно, сложностей в этом деле хватает. Особенно если речь идёт о самой полезной бане — русской. С одной стороны, здесь необходимо получить большое количество пара (оптимальная влажность — 50—70%) и при этом обязательно лёгкого, что отличает русскую баню от турецкой хамам; с другой — баню нельзя сильно перегревать, так как температура в ней не должна выходить за рамки диапазона 45–65 градусов (из-за высокой влажности).

Опытные банщики, подобно канатоходцам, умело находят баланс между всеми перечисленными факторами. Неопытные же могут добиться тех же результатов, воспользовавшись паровыми пушками и парогенераторами. При этом пользователь получает возможность понизить температуру камней, уменьшив нагрузку на печь, а при использовании некоторых моделей — даже вовсе от неё отказаться.

Полезные советы

Польза бани многократно доказана, но следует помнить, что парная производит на организм физиотерапевтический эффект. Терапия подразумевает консультации с врачами и дозирование. Что хорошо молодому и здоровому, может оказаться вредным для человека, ослабленного болезнью или возрастом. Физиотерапевтические процедуры могут привести к обострению хронических заболеваний

При посещении парной следует обращать внимание на самочувствие

При ощущении дискомфорта или болевых симптомов лучше проявить разумную осторожность и сократить время пребывания в парной или изменить параметры пара в сторону смягчения

При всей простоте парогенераторов или паропушек, сделанных своими руками, не стоит забывать о техническом обслуживании, проверках, регулярных чистках. Соли, содержащиеся в воде, будут оседать в виде накипи и ухудшать работу устройств.

Печи с открытым огнём требуют повышенных мер пожарной безопасности. Использование электричества для ТЭНов — прямое указание на соблюдение правил техники безопасности при эксплуатации электроприборов. Неполное сгорание топлива, тление приводят к повышенной концентрации углекислого газа, а то и к выделению угарного. Следовательно, отвод продуктов сгорания должен проходить через прочищенный дымоход.

Дверь парной должна открываться наружу и не иметь запорных устройств. Внутри парной следует установить выключатели, позволяющие остановить работу парогенератора. А также не помешает устройство подачи сигналов для привлечения внимания на тот случай, если человеку станет плохо и он не сможет самостоятельно покинуть парную.

Видео: парогенератор в действии

Небольшой портативный парогенератор или мини-пушка, собранные своими руками из подручных материалов, позволят создать в малогабаритном помещении атмосферу по параметрам близкую к типовым, классическим баням. При эксплуатации паровых устройств следует помнить об ограничениях, технике безопасности и мощном воздействии физиопроцедур на здоровье человека.

Самодельная паровая пушка

Приспособление изображено на рисунке.

Самодельная паровая пушка: узлы и детали

Цифрами обозначены следующие элементы:

Корпус, изготовленный из трубы.
Навинчивающаяся крышка.
Лейка из нержавеющей стали или стакан.
Гайка соединения.
Обратный клапан для пара.

Подавать воду через лейку приходится для того, чтобы избежать её контакта со сравнительно холодными стенками канала пушки (его температура соответствует температуре камней). В противном случае жидкость начнёт испаряться ещё во время стекания, но не слишком интенсивно, так что образующийся пар будет сырым. При таком положении дел вода вообще может не достичь дна каменки.

Если же подавать её струйкой при помощи лейки, то вся она окажется на раскалённом дне и сразу же превратится в сухой перегретый пар. Поскольку выпускные отверстия очень малы, быстро покинуть канал он не сможет и какое-то время будет догреваться в пушке.

Как уже говорилось, при образовании пара в канале пушки поднимается давление и чтобы он не «выстрелил» через заливочную лейку, под ней следует установить паровой обратный клапан.

Фабричные паровые пушки могут оснащаться дозаторами воды. Это устройство обеспечивает периодическую подачу пара в автоматическом режиме.

Что со всем этим делать?

Методы подачи воды

Подача воды в резервуар парогенератора осуществляется двумя методами:

самостоятельная заливка воды пользователем;
автоматическая подача из водопровода.

Если парогенератор для бани изготавливается своими руками, то автоматическую подачу воды осуществить сложнее. Другой недостаток такой схемы — содержание примесей в водопроводной воде или ее повышенная жесткость быстро провоцируют образование накипи, что потребует проведения частой очистки. При ручном наполнении резервуара можно использовать дистиллированную воду.

Вы также можете ознакомиться с тем, по какой причине из парогенератора может течь вода.

Как выбрать парогенератор для бани

Для начала нужно определиться с параметрами помещения, где будет установлен парообразователь. Если парная небольшая, то будет достаточно устройства с небольшой мощностью. В больших помещениях устройство малой мощности не создаст нужных вам условий микроклимата, следовательно, нужен парогенератор, более производительный.

Так же обратите внимание на качество вашей водопроводной воды. Если вода имеет большую степень жесткости и содержит в себе различные примеси, то предпочтение лучше отдать моделям с автономным водоснабжением

Так же бывают более дорогие модели, которые могут самостоятельно очищаться от накипи.

Если во время водных процедур вы хотите создать неповторимую атмосферу, то следует выбирать парогенератор с дополнительным устройством, куда можно добавлять эфирные масла или отвары трав.

Советы по монтажу и эксплуатации парообразователей

Чтобы продлить срок службы парогенератора и обеспечить безопасность его использования, необходимо придерживаться следующих правил:

В целях обеспечения безопасности электрический парогенератор устанавливают не в парной, а в соседнем помещении.
Магистраль подачи пара должна быть максимально короткой — так пар не успеет остыть.
Паропровод делают наклонным, чтобы избежать скопления конденсата после выключения агрегата.
Подключение к электрической сети выполняют с заземляющим контуром и УЗО, ток утечки которого не должен превышать 30 мА.
Ёмкость с парообразующей жидкостью лучше оснастить звуковым сигнализатором любого типа — это позволит предотвратить работу без воды, и как следствие, перегорание ТЭНа.
Воду из-под крана использовать не рекомендуется — лучше пропустить её через фильтр.
Для оздоровительного эффекта в жидкость можно добавлять очищенные настои трав и ароматические масла.
Периодически элементы парогенератора очищают от накипи, заливая в прибор раствор лимонной или уксусной кислоты.

Обладая минимальными слесарными навыками, построить паровую пушку или парогенератор для бани можно за один день. Эти простые устройства позволят получить достаточное количество качественного пара. Отныне посещение парной станет чрезвычайно приятным, а её оздоровительное воздействие на организм достигнет того уровня, который сможет обеспечить только настоящая русская баня.

(7 голосов, среднее: 4.7 из 5)

Как выбрать парогенератор для бани

Так же бывают более дорогие модели, которые могут самостоятельно очищаться от накипи.

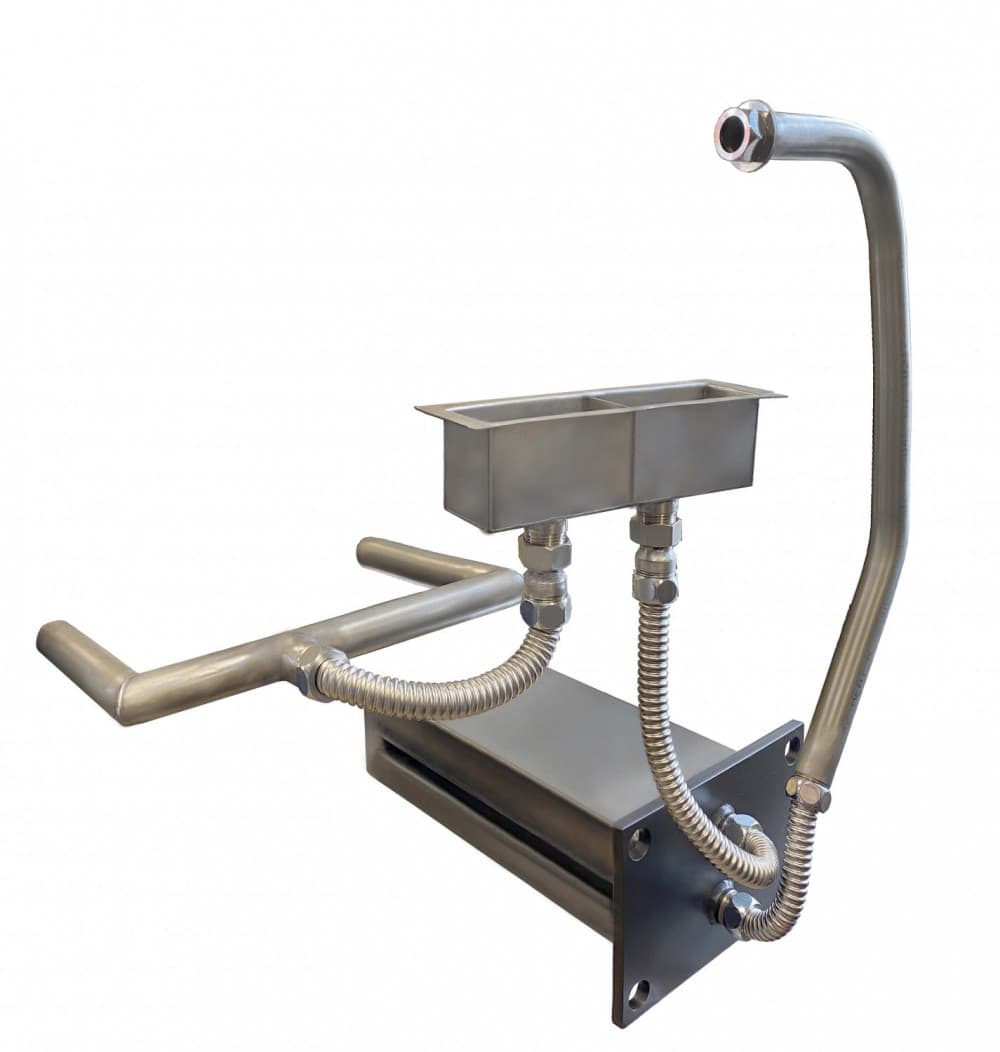

Как сделать своими руками?

Паровая пушка «Магола» – это довольно простое приспособление, поэтому для его изготовления своими руками не нужен будет чертеж и точные расчеты, схемы. Самодельный парообразователь для печи нужно изготавливать в соответствии с габаритами и конфигурацией имеющейся печи-каменки. Самодельная пушка для дровяной парилки – это то приспособление, которое может быть трансформировано под конкретные нужды.

Инструменты и материалы

Детали, при помощи которых можно в домашних условиях создать самодельный генератор пара на дровах, можно купить практически в любом магазине с сантехникой. Мастеру стоит выбирать только те детали, которые имеют антикоррозийное покрытие. Тройники можно купить чугунные, их ресурса хватит для долгого срока эксплуатации парообразователя. При необходимости установки сгонов и муфт из черной стали, стоит отдать предпочтение толстотелым трубам, так как они служат намного дольше.

Для изготовления паровой пушки из металла мастеру стоит подготовить следующие приспособления.

Воронку из нержавеющей стали. Можно использовать деталь в готовом виде или же сделать собственноручно путем сгибания металлического листа.
Гофрированную трубку из нержавейки длиной около 2,5 метров.
Сантехнический тройник ½ в количестве 3 штук.
Переходной уголок ½ в количестве 2 штук.
4 соединителя – бочонка.
Фитинги для фиксации гофротруб в количестве 6 штук.

Помимо всего вышеперечисленного, мастеру нужно запастись листом стали с габаритами 10 на 10 сантиметров, а также отрезком проволочной пружины. Эти материалы нужны для изготовления обратного клапана. Последний также можно купить в готовом заводском виде. Помимо своего основного предназначения, вентиль способен предотвращать выплескивание жидкости и дозировать капельную подачу воды.

Для того чтобы самостоятельное изготовление генератора пара заняло как можно меньше времени, нужно приготовить такие инструменты:

ножницы по резке листов стали;
ножовка;
ключи в виде разводного и сантехнического;
рулетка;
электрическая дрель со сверлами;
саморезы, у которых крупные шляпки.

Так как работа паровой пушки основана на работе с высокими температурами, потребуется выполнить герметизацию фум-лентами. Оптимальным вариантом в данном случае считается уплотнительный материал с шириной 15 миллиметров.

Техника изготовления

После того как подготовлены все материалы и инструменты, можно переходить к непосредственному изготовлению парообразователя. Этапы процедуры следующие.

Из листа металла делают воронку. В случае использования готового изделия в воронке делают отверстия, чтобы врезать подающую магистраль.
Фиксируют фитинг и клапан. После этого подсоединяют гофрированную трубку, которая будет подавать воду к горизонтальному распылителю.
Вертикальная гофрированная труба может быть заменена на стандартную водопроводную. Для этого на ее окраинах вырезают соответствующую резьбу.
Тройники, переходные углы и бочонки собирают в конструкцию с необходимой конфигурацией.
От гофрированной трубки отрезают несколько кусков, длина которых составляет от 50 до 100 сантиметров и фиксируют их к уголкам фитингами.
В трубоотводах, которые будут находиться в непосредственном контакте с печными стенками и нагретыми камнями, высверливают отверстия. Дистанция между отверстиями не должна превышать 5 сантиметров.
Каждый из горизонтальных элементов стоит уложить на свод и печные стены. После этого конструкция должна быть заполнена камнями.

Когда каждый из вышеперечисленных этапов будет выполнен, можно приступать к испытанию приспособления. Для этого в парообразователь стоит набрать немного жидкости, а печку нагреть не на полную мощность.

Портативный парообразователь или небольшая пушка, которые изготовлены своими руками из материалов, которые есть под рукой, может применяться в небольшом помещении для создания расслабляющей атмосферы, схожей с сауной. Несмотря на простоту изготовления и доступность паровых пушек, их владельцам не стоит забывать о регулярном техническом обслуживании приспособлений, а именно проверке их целостности и чистоты.

В настоящее время на рынке можно встретить широкое разнообразие моделей парогенераторов для бани. У каждого агрегата имеются свои характеристики и возможности. Чтобы покупка не принесла разочарования, выбор стоит делать обдуманно, отдавая предпочтение только проверенному производителю. Покупка генератора довольно быстро окупается, так как не только укрепляет здоровье, но и сводит затраты сил на растопку бани к минимуму.

В следующем видео вас ждет большой тест парогенераторов для бани и сауны.

Типы парогенераторов

Если мы хотим получить более быстрый выход на режим образования пара, более гибкие методы управления процессами, то нам стоит обратить внимание на источники пара несколько иного характера. Практически все они в качестве источника тепловой энергии используют электрический ток

На основе ТЭНов

ТЭН — трубчатый электрический нагреватель — широко известен в быту. Электрические чайники, стиральные машины, бойлеры несут его в качестве источника термических процессов. Основной недостаток таких приборов это склонность к образованию известковых отложений на металлической контактной поверхности, что в свою очередь снижает эффективность его теплоотдачи. Некоторое снижение остроты проблемы сулит применение нагревателей, имеющих керамическое тело,- но они существенно дороже металлических.

Второе на что следует обращать внимание — это постоянный контроль за недопущением снижения воды в камере генерации ниже минимального уровня. Стоит оголить нагревательный элемент такого типа, как тут же происходит его перегрев и выход из строя, за счет физического разрушения токопроводящей цепи

В остальном, парогенераторы с использованием ТЭНов очень популярны и находят самое широкое применение: от компактных саун до кустарных цехов по получению контрафактного спирта — острым паром очень удобно разваривать и осахаривать крахмалосодержащее сырье.

Электродные системы

В этом случае, нагревание воды происходит за счет активного движения элементарных частиц между катодом и анодом. Опасности перегрева и выхода из строя токопроводящей цепи здесь не существует в принципе. Проводником тока выступает сама вода. Есть она в камере — цепь замкнулась, процесс начался. Испарилась — автоматически завершился и процесс генерации пара, прекратилось потребление энергии. Производители такого оборудования обещают более высокий коэффициент полезного действия у таких агрегатов и повышенную безопасность эксплуатации.

Индукционные нагреватели

Один из самых высокотехнологичных образцов продуцирования перегретого пара. В быту аналогию можно провести с микроволновой печкой. Чебурек или пицца разогреваются в кухонном агрегате без визуальных процессов, — быстро и эффективно. В промышленности эффект еще более весомый.

С помощью индукционных установок проводят термообработку металлических деталей, за короткий промежуток времени, разогревая изделие весом в несколько десятков килограмм до красного каления. В основу работы индукционных систем положено способность к разогреву вещества в поле, образуемом токами высокой частоты. Проще говоря, принцип работы такого устройства заключается в передаче теплоносителю энергии магнитного поля.

Паровая пушка для бани своими руками, схемы которых мы привели, проще всего реализуется посредством применения ТЭНов, поскольку и индукционный и электродный принцип нагрева требуют ответственного подхода к реализации, подкрепленного фундаментальными знаниями в области электротехники.

https://youtube.com/watch?v=Zdup2nThtxI

Примеры реализации простых сборок генераторов пара для бани можно увидеть в приложенных к этой статье видеоматериалах.

Промышленные модели — обзор производителей

А теперь разберемся немного в брендах. Так, для тяжелого сырого пара восточных бань лучшие парогенераторы выпускают производители HARVIA, TYLO, HELO и SAWO. Все их модели – из нержавейки, а финские еще и снабжены устройствами для самоочищения.

Некоторые модели отечественных промышленных печей для бани также оборудованы дополнительными парогенераторами – целой системой металлических пластин, наваренных на корпус. Они быстро разогреваются в процессе растопки печи до 65°С, и при соприкосновении с водой образуют приятный легкий пар. И это не совсем тот пар, что получается, если воду налить прямо на верхнюю площадку печи – здесь кипящая вода еще и сталкивается волнами, скатываясь с одной пластины на другую, отчего пар становится еще более горячим и легким. И особенно хорошие отзывы о парогенераторе из нержавеющей стали, который идет в комплекте с банной печью Сахара. У него получается очень легкий пар даже при уже теплых камнях.

А самые эргономичные парогенераторы выпускает фирма HELLO – лидер рынка. Эти модели есть самой разной мощности, с множеством дополнительных функций – ароматизации пара, очистки воды перед нагревом, цифровые системы управления и многое другое.

Наиболее надежными считаются шведские парогенераторы фирмы Tylo, высоконадежные и неприхотливые в эксплуатации. Самыми же качественный на сегодняшний день считаются изделия фирмы Harvia, естественно.

Паровая пушка: принцип действия

Паровая пушка

Паровая пушка позволяет использовать для приготовления пара не верхнюю часть каменки, а её дно, которое одновременно является сводом топки. Для этой части печи характерно следующее:

Она является более горячей, чем верхние камни (разница температур может достигать 200–300 градусов).
За счёт непосредственного контакта с огнём быстрее восстанавливает температуру после генерации пара.
Во время топки разогревается гораздо быстрее камней, следовательно, для пользования парной не придётся ожидать полного прогрева каменки.

Пушка конструируется таким образом, чтобы она решала несколько задач:

Обеспечивала подачу воды на дно каменки (лучше, если это будет кипяток).
Несколько придерживала образующийся пар, давая ему возможность перегреться и таким образом превратиться из сырого (тяжёлого) в сухой (лёгкий). Перегретый пар под давлением как бы выстреливает, за что данное устройство и назвали паровой пушкой.
Направляла генерированный пар в каменку, чтобы он, повторно ударившись о камни или дно, измельчился ещё больше и дошёл таким образом до идеальной кондиции. В этом случае тепловая энергия камней тратится не на парообразование, а только на догрев пара, поэтому они остывают совсем чуть-чуть.

Выпускаемые сегодня в заводских условиях паровые пушки имеют самую разную конструкцию, подчас довольно сложную. Но существуют и простые варианты, вполне доступные для самостоятельного изготовления. Один из них мы сейчас и рассмотрим. На его примере понять принцип действия подобных устройств будет проще.

Уход за парогенератором

Важно правильно ухаживать за парогенератором. Делать это несложно

Необходимо вовремя убирать накипь с деталей образователя и нагревательного элемента. Это поможет избежать перегрева и поломки прибора. Убрать известковый налет можно с помощью обычной бытовой химии. Для предотвращения появления накипи лучше использовать смягчающие средства или установить дополнительные фильтры. Эта проблема касается приборов, которые берут воду непосредственно из водопровода. Для самостоятельного заполнения резервуара лучше использовать дистиллированную воду. Это поможет продлить жизнь парогенератора.

Возможности банных парогенераторов

Сложно представить парилку без влажного воздуха и чистого пара, оказывающего благотворное воздействие на человека. В чем же заключается польза от пребывания в бане?

увлажнение кожных покровов, расширение и очищение пор;
улучшение кровоснабжения, лимфотока и работы сердечной мышцы;
расслабление мышечного корсета и детоксикация организма;
профилактика заболеваний дыхательной и мочеполовой систем;
укрепление волос и ногтей, клеточная регенерация.

В быту парогенераторные устройства используются для эффективной очистки любых поверхностей от загрязнений и болезнетворных микроорганизмов.

Пар, образованный при работе обычной каменки, быстро выводится через печную трубу, в то время как парообразователь в баню представляет собой герметичную конструкцию, способную поддерживать высокое рабочее давление в диапазоне от 20 до 97 градусов, благодаря чему происходит преобразование влаги в густой пар.

Что собой представляет это устройство?

Главная и единственная задача любого парогенератора – превратить залитую в резервуар воду в пар. А вот способов, как это сделать, есть несколько:

Электродный, когда ток протекает от электрода к электроду через воду, и та хорошо нагревается.
При помощи ТЭНов – специальных нагревателей с разной мощностью.
Индукционный – по типу того, как нагревается кружка в воды в СВЧ-печи.

У пара разной консистенции – разная температура и влажность. Так, для бани такое устройство способно выдать от 35°С до 95°С, что легко задать через пульт управления. Так вы может в одной и той же парной создавать атмосферу сауны, русской бани или турецкого хаммама.

И абсолютно каждый парогенератор – для турецкой бани, и для русской – имеет одинаковую схему строения:

бак для воды;
блок подготовки воды;
насос для движения воды;
насос для движения пара;
парообразователь;
блок управления;
датчики безопасности.

На внешней стороне приобретения вы заметите патрубок для подключения к системе водоснабжения, сливной кран, соединительные выходы паропровода, разъемы для датчиков и панель управления устройство. Микропроцессор и современные датчики температуры регулируют интенсивность подачи пара – по вашему желанию можно даже установить определенные временные интервалы работы парогенератора.

Советы по эксплуатации

Паровые пушки простой конструкции, которые мы рассмотрели в первых двух вариантах, не нуждаются в сложном обслуживании, так как если в них будет отсутствовать вода, то пар просто не будет выделяться.
Парогенератор имеет в своей конструкции ТЭН, который при постоянном контакте с водой, будет на своей поверхности «собирать» накипь. Для того чтобы увеличить срок работы такого прибора необходимо регулярно осматривать нагревательные элементы и удалять накопившиеся образования.
Парогенератор рекомендуется устанавливать не в парилке, а в соседней комнате, для того чтобы устройство было ограждено от соприкосновения с влажной средой.
