Неисправности насосных станций и их устранение

Устройство станций

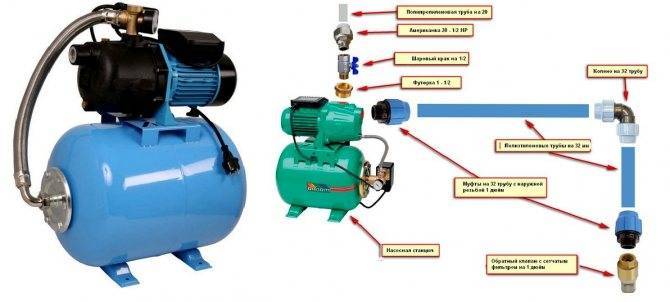

Насосная станция состоит из следующих узлов: ­

  1. Насос. Отличается 2 разновидностями: погружного типа и поверхностного. Его задача заключается в выкачивании воды из колодца или скважины и поддержания давления в системе. ­
  2. Заборный шланг. Погружение его в воду идет на максимальную глубину. ­
  3. Обратный клапан. Благодаря ему при остановке насоса вода не стекает обратно в колодец. ­
  4. Фильтр. Он не позволяет грязи забивать насос. Ставится перед обратным клапаном. ­
  5. Гидроаккумулятор. Это емкость, разделенная мембраной. Устройство необходимо для поддержания давления при остановке насоса. В одну часть емкости заходит вода, а во вторую подается инертный газ под давлением. Он и обеспечивает необходимый напор при остановке оборудования. ­
  6. Блок управления. Состоит из манометра, который фиксирует величину давления и реле, которое отвечает за включение и выключение насоса.

Как предотвратить появление проблем?

Чтобы избежать возможных проблем необходимо грамотно подойти к подбору реле давления. Характеристики автоматики должны быть оптимальными для работы с конкретным оборудованием. Лучше в этом вопросе обратиться к помощи специалиста.

Профилактическими мерами для предотвращения проблем являются:

  • Применение магнитного пускателя для снятия нагрузки от больших токов с контактов реле.
  • Периодический внешний осмотр реле и проверка наиболее критических точек — соединительный патрубок и контакты.
  • Не реже 1 раза в 2 месяца проверка, и при необходимости, настройка регулировок.

Важно! Порог давления включения реле на запуск насоса должно быть на 0,2 атм. ниже, чем давление в гидроаккумуляторе.

Причины поломок

Даже самый надежный механизм не вечный, это касается и насосной станции. Существует достаточно много поломок, из-за которых работа нарушается либо прекращается вообще. Вот самые распространенные из них:

  • сломан мембранный бак;
  • сломан насос;
  • отсутствует жидкость в системе;
  • автоматический блок поврежден;
  • нет электричества и прочие.

Простота конструкции бытовых насосных станций позволяет производить диагностические и ремонтные работы самостоятельно. Иногда достаточно лишь произвести замену нерабочей детали. В некоторых случаях нужно возобновить герметизацию в баке, заклеив трещину, а иногда и вовсе – определить поступление электричества к механизму. Каждый конкретный случай сводится к единому вопросу – почему не качает воду насосная станция и как можно решить образовавшуюся проблему? При безуспешных попытках выявить оптимальное решение есть смысл обратиться за помощью к специалистам.


Как производится ремонт

Регулировка реле давления воды

Рассмотрим процесс регулировки наиболее популярного экземпляра — РДМ-5. Его выпускают разные заводы. Пределы регулировок изменяются, так как в разных по размеру водопроводах требуется разное давление. С завода этот прибор выходит с базовой настройкой. Обычно это 1,4-1,5 атм — нижний порог и 2,8-2,9 атм — верхний порог. Если вас какой-то параметр не устраивает, можно его перенастроить так, как требуется. Такая процедура обычно необходима при установке джакузи: стандартного давления в 2,5-2,9 атм для необходимого эффекта недостаточно. В большинстве остальных случаев перенастройка не требуется.

В реле давления воды РДМ-5 есть две пружины, которыми и регулируется порог отключения/включения насоса.

Пружины эти отличаются по размеру и назначению:

  • большая регулирует пределы (сразу верхний и нижний);
  • маленькая изменяет дельту — разрыв между верхней и нижней границей.

Изменение параметров происходит при закручивании или откручивании гаек на пружинах. Если гайки закручивать, давление возрастает, если ослаблять — падает. Сильно крутить гайки нет необходимости один оборот — это изменение примерно на 0,6-0,8 атм, а это обычно очень много.

Как определить пороги срабатывания реле

Порог включения насоса (и нижний порог давления на реле давления воды) связаны с давлением в воздушной части гидроаккумулятора — минимальное давление в системе должно быть на 0,1-0,2 атм выше.

Например, если в емкости давление 1,4 атм, порог отключения желателен 1,6 атм.

При таких параметрах мембрана бака будет служить дольше.

Пороги отключения зависит от составляющих системы

Верхний порог — отключения насоса — при регулировке выставляется автоматически. Реле в исходном состоянии настроено на какую-то разность давлений (дельту). Эта разница обычно 1,4-1,6 атм. Так что если вы выставили включение, например, на 1,6 атм, автоматически выставится порог отключения в 3,0-3,2 атм (зависит от настроек реле).

Если вам необходимо более высокое давление (поднять воду на второй этаж, например, или система имеет много точек водоразбора), можно порог отключения увеличить.

Но при этом существуют ограничения:

  • Параметры самого реле. Верхняя граница фиксирована и в бытовых моделях обычно не превышает 4 атм. Больше выставить просто не получится.
  • Верхней граница давления насоса. Этот параметр тоже фиксирован и отключаться насос должен не менее чем за 0,2-0,4 атм до заявленной характеристики. Например, верхний порог давления насоса 3,8 атм, порог отключения на реле давления воды должен быть не выше чем 3,6 атм. Но, чтобы насос работал долго и без перегрузок разницу лучше сделать больше — перегрузки слишком плохо сказываются на сроке работы.

Настройка реле давления воды для насоса или насосной станции

Для настройки системы потребуется надежный манометр, показаниям которого можно верить. Он подключается в систему недалеко от реле давления.

Процесс регулировки состоит в подкручивании двух пружин: большой и маленькой. Если вам надо поднять или опустить нижний порог (включения насоса), крутим гайку на большой пружине. Если крутить по часовой стрелке, давление поднимается, против — опускается. Поворачивают на совсем небольшое значение — пол-оборота или около того.

Регулировка реле давления воды происходит при помощи пружин

Последовательность действий такая:

  • Запускают систему, по манометру отслеживают при каком давлении включился и отключился насос.
  • Поджимают или отпускают большую пружину.
  • Включают и проверяют параметры (на каком давлении включился, при каком отключился). Обе величины смещаются на одинаковое значение.
  • При необходимости вносят корректировки (снова регулируют большую пружину).
  • После того как нижний порог выставлен таким, как вы его хотите видеть, приступают к регулировке порога отключения насоса. Для этого поджимают или опускают маленькую пружину. Гайку на ней тоже не особо крутите — пол-оборота обычно достаточно.
  • Снова включают систему и смотрят на результаты.

Как правильно разобрать


Отключив от электричества, приступаем к раскрутке и отсоединению всех шлангов подачи и нагнетания жидкости. Разборка устройства осуществляется поэтапно:Первый этап. Разделяем качающий узел от электродвигателя.

  • Крепится мотор на четыре болта, фиксирующих юбку фланца агрегата.
  • Открутив болты, легким постукиванием по фланцу снимаем двигатель.
  • Отделив соединение, станет видно вращательную втулку.
  • Получается две части станции: на одной рабочее колесо с распределительным узлом, на другой – мотор.
  • Резиновую прокладку аккуратно вынимаем и протираем влажной тряпкой.
  • Вал в двигателе нужно провернуть, чтобы посмотреть, все ли подшипники вращаются.

Второй этап. Снимаем крышку реле старта.

  • Обычно крепеж состоит из одного-двух винтов, закручиваемых крестовой отверткой. Под крышкой скрывается вся подноготная.
  • Два штурвала с пружинами для регулировки давления.
  • Реле управления подачи энергии на блок.
  • Снимаем защитный кожух вентилятора охлаждения двигателя. Часто экран ничем не фиксируется, а просто насаживается на заднюю стенку мотора.
  • Иногда есть пара мелких шурупов, которые без труда можно выкрутить.

Третий этап. Откручиваем прижимную гайку рабочего колеса и снимаем диск с оси.

  • Вынимая вал, придется тихонько по нему постучать молотком со стороны крыльчатки.
  • Ось выйдет вместе с вентилятором охлаждения и подшипниками.

Четвертый этап. Разбор распределительной камеры насоса.

Корпус изготовлен из чугуна или стальной, очень редко встречается нержавеющий металл.

  • Разделив станцию на две части, уже станет видно всю внутреннюю часть камеры смешивания.
  • Откручиваем все сопутствующие патрубки для прочистки резьбовых соединений.

В результате проделанной работы мы получим полностью разобранное устройство. Теперь можно приступать к диагностике каждого узла по отдельности и устранению неполадок.

Почему так важно давление станции

Насос обеспечивает доставку жидкости со дна гидротехнического сооружения в систему водоснабжения. Чтобы вода поднималась с достаточной скоростью и в требуемых объемах, необходимо поддерживать давление. Заметить, что оно изменилось, можно по внешним признакам. Так, при ослаблении напора воды предполагают ухудшение работы агрегата или изменение в самом гидротехническом сооружении.

Регулировка давления выполняется с помощью гидроаккумулятора. Благодаря этому элементу системы снижается частота включений и отключений насоса. Гидроаккумулятор представляет собой накопительный бак, создающий необходимое давление благодаря силе упругости воздуха. Совместная работа насосного агрегата и гидроаккумулятора регулируется при помощи реле. При существенном падении давления реле включает насос.

Насос не обеспечит напор достаточной силы, он должен использоваться вместе с гидроаккумулятором и реле давления. При такой комбинации элементов системы обеспечивается непрерывная подача воды в трубопровод, а оттуда – к сантехническим приборам. Рекомендуется устанавливать насосную станцию на объектах, где люди проживают постоянно (частный дом). На даче можно использовать только насос.

Как регулировать давление в системе

Если не качает насосная станция воду, то возможно неправильно отрегулировано в ней давление.

Реле давления показано на фото, по которому можно сориентироваться как закачать воздух в насосную станцию.

Порядок работ заключается в следующем:

  • Отключается оборудование.
  • Сливается вся жидкость из гидроаккумулятора.
  • Давление воздуха в баке регулируется через ниппель с помощью автомобильного насоса с манометром или компрессором. При этом величина давления должна быть минимум 90% от необходимого для включения оборудования.
  • Перед тем как накачать воздух в насосную станцию снимается крышка на реле давления. Для этого откручивается пластиковый винт и меняется сила затяжки соответствующих пружин узла.Вращением гайки Р осуществляется регулировка давления, чтобы включить насос – его нижнего значения. Вращением гайки по часовой стрелке – давление увеличивается, против – уменьшается.Вращением гайки ΔР происходит регулирование диапазона рабочего давления между его верхним и нижним значениями. Расширить этот диапазон можно повернув элемент по часовой стрелке, сузить – против.
  • После проделанной регулировке станция подключается к электросети, предварительно залив в нее воду. По манометру контролируется показания давления.
  1. обесточить насос и удалить всю воду из бака, воспользовавшись специальным краником или ближайшим к устройству;
  2. такую процедуру нужно проводить до трех раз подряд.

Удалять воду из мембраны своими руками нужно не реже одного раза в два месяца. Как закачать воду в насосную станцию хорошо показывает видео в этой статье.Своевременное проведение профилактических мероприятий, контроль реле давления в системе способствует длительной работе насосной станции.

Основным элементом любой системы автономного водоснабжения является насосная станция, которая, как и любое другое техническое устройство, может периодически выходить из строя. Для того чтобы вернуть насосное оборудование в работоспособное состояние, можно воспользоваться услугами специализированных компаний либо выполнить ремонт насосной станции своими руками. Однако прежде чем приступать к ремонту такого достаточно сложного в техническом плане оборудования, необходимо выявить причины, по которым насосная станция для воды не функционирует.

Причин неисправностей в насосной станции существует достаточно много. Связаны они могут быть с отсутствием электропитания, неправильной подачей воды из источника водоснабжения, поломкой самого насоса, выходом из строя гидроаккумулятора или элементов, обеспечивающих автоматическое управление оборудованием. Многие из таких причин, приводящих к тому, что станции водоснабжения не работают или функционируют некорректно, можно выявить и устранить в домашних условиях, причем для ремонта не потребуются профессиональные навыки и сложное оборудование.

Поломка #1 – вышел из строя шнур питания

Гибкий элемент – кабель – всегда находится в зоне риска, так как из-за регулярных перекручиваний и перегибов (что часто случается при транспортировке и переустановке оборудования) провода под слоем пластиковой или прорезиненной защиты разрываются, в результате чего прекращается питание насоса.

Необходимо найти место разрыва и выполнить соединение. Эту операцию легко провести, если обрыв произошел около вилки – нужно просто зачистить и соединить провода, напоследок тщательно изолировав место работы.

Обрыв кабеля в зоне подключения к насосу требует больше времени на починку. Сначала необходимо вынуть оборудование из воды, обтереть и просушить его, затем разобрать, чтобы добраться до внутреннего блока подключения. Приготовьтесь к тому, что вместо шестиугольных отверстий столкнетесь с тройными, из-за чего и возникнет сложность с подбором отвертки.

Крышку следует снимать аккуратно, без рывков и усилий. Отвинтив болты, придерживающие натяжной элемент, вы сможете рассмотреть кабель и определить участок разрыва. Изношенный кусок удаляем, монтируем кабель на прежнее место, крепим натяжной элемент, фиксируем болты.

Основные неисправности насосной станции и их устранение

Устройство скомплектовано из следующих частей:

  1. Насос для забора воды и подачи её во внутридомовую систему.
  2. Мембранный бак (гидроаккумулятор) для поддержания в системе установленного давления.
  3. Датчик давления, запускающее оборудование при снижении напора в системе.
  4. Манометр.
  5. Спускной кран.

Каждый из перечисленных узлов выполняет свою задачу, и при неисправности любого из них устройство выходит из строя. Перечень неисправностей, как и вариантов их ремонта, примерно одинаков для насосного оборудования различных производителей. Разберём наиболее характерные поломки насосной станции.

Станция работает долгое время, не отключаясь, а манометр показывает низкий уровень давления

Вероятные причины поломок и способы их исправления:

  • Отсутствие воды в питающей скважине. Подобная «сухая» работа чревата выходом мотора насоса из строя.
  • Динамическое сопротивление внутри магистрали. Возможно при большой протяжённости внутридомовой сети при малом диаметре водопроводных труб. Устранение – демонтаж магистральных труб и замена их на более толстые.
  • Не герметичность стыковочных швов или сантехнического оборудования. В результате в магистрали возникает подсос воздуха, становящийся причиной падения давления. Выход – обнаружить протечку и устранить её.
  • Фильтры или клапаны забиты механическим мусором. Следует их вынуть, промыть и испытать на работоспособность. Вышедшие из строя комплектующие следует заменить.
  • Неправильно выставленные показатели на реле давления. Следует снизить на реле минимальный предел давления в водопроводной сети, при котором станция должна отключаться.
  • Не срабатывает датчик давления. Для исправления ситуации можно попробовать зачистить контакты, или заменить прибор.
  • Показатель давления выставлен на минимальном уровне, а насос не создаёт нужное давление, и работает непрерывно. Возможно, просто стёрлась крыльчатка и КПД насоса упал. Выход – заменить крыльчатку на новую.
  • Низкий показатель электросетевого напряжения. Насосное оборудование ещё работать, а вот датчики давления –не срабатывают, либо оборотов насоса бывает недостаточно для создания нужного напора.

Насос часто включается, и немного поработав, вновь выключается

Подобные частые циклы включения/выключения ведут к преждевременному износу оборудования.

  • Малый объём бака гидроаккумулятора при большом количестве водоразборных точек. Выход – замена мембранного бака на другой, больших размеров, либо установка ещё одного, параллельного гидроаккумулятора.
  • На реле выставлен слишком малый промежуток между минимальным и максимальным показателем напора. Нужно увеличить этот «коридор» до стандартных 1,5 атм.
  • Забился обратный клапан, в результате чего он перестал перекрывать обратный поток. При выключении насоса, вода уходит обратно в колодец, и напор в сети падает. Следует прочистить клапан или заменить его на новый.
  • Повреждение мембраны аккумуляторного бака. При потере её герметичности, вода проникает во вторую, «воздушную» половину бака и он перестаёт функционировать в заданном режиме. Как следствие, вся «ответственность» за поддержку давления в водопроводной системе ложиться на насос. Выход – замена мембраны гидробака.
  • Также к частым сработкам насоса может привести и другая неисправность гидробака – выход из строя золотника. В результате он начинает «травить» воздух из воздушной камеры бака, не позволяя создать в нём необходимое давление.

Нестабильное давление в водопроводе, в результате чего краны смесителей начинают «плеваться». Причина – завоздушивание трубопровода, в результате чего в ней появляются пробки. Способ исправления ситуации – найти и заделать точку разгерметизации трубопровода. Если же насос вообще отказывается работать, то есть, при подаче электропитания не подаёт признаков жизни, причина – неполадки в электрической части. Для выявления точной неполадки следует провести диагностику электрической цепи.

Когда мотор станции гудит, но крыльчатка не вращается, причиной этому может быть либо низкое напряжение на двигателе, либо некие механические препятствия. В первом случае возможно перегорание конденсатора клеммы. Во втором – «зарастание» ротора или крыльчатки известняковыми отложениями или окислами в результате долгого простоя станции. Ремонт здесь заключается в разборе станции и прочистке её внутренних деталей.

Замена сальника – ремонт насосных станций, как устранить течь воды по валу:

Ремонт насосной станции ALKO HW3500 (не качает):

Характер ремонтных работ

Некоторые виды ремонтных работ не составляют особых трудностей и интуитивно понятные для человека. Существуют виды ремонтных работ, достаточно ответственные и без предварительной подготовки их проведение находится под большим вопросом.

Замена «груши» гидроаккумулятора

При кратковременных и частых включениях насосной станции, когда вода подается рывками и давление в системе водоснабжения не стабильное, следует проверить мембрану на повреждение. Для проверки достаточно снять заглушку на ниппеле. Если из нее выходит не воздух, а вода, то мембрана повреждена.

Устройство мембранного бака пригодится при замене груши

Ремонт станции следует начать с того, что она отключается от электричества и сбрасывается давление. Необходимо открыть краны и подождать, когда стечет вода и, лишь затем можно приступать к ремонтным работам. Ремонт осуществляется в таком порядке:

  • В нижней части бака гидроаккумулятора имеется фланец, который необходимо ослабить и подождать пока стекут остатки воды.
  • После этого откручиваются все болты крепления и фланец снимается.
  • Если объем бака 100 и больше литров, то мембрана удерживается за счет наличия верхнего болта (крепления), гайку которого необходимо открутить.
  • Затем мембрана вынимается через отверстие в нижней части бака.
  • Желательно после этого бак промыть, так как в нем может находиться достаточно много осадка в виде ржавчины, хотя это, скорее всего осадки грязи и солей.
  • Новую мембрану лучше установить такую же, как была. В нее вставляется штуцер, который служит для крепления мембраны.
  • Мембрана вставляется в бак через нижнее отверстие.
  • При наличии гайки держателя мембраны, ее накручивают на держатель. Если бак большой, сделать самостоятельно эту процедуру сложно, но выход имеется. Держатель привязывается к веревке и с помощью веревки он подтягивается вверх, где и фиксируется.
  • Затем устанавливается на свое место фланец, и закручиваются все болты, причем делается это равномерно.
  • Остается только подключить станцию к системе и включить ее в работу.

Замена мембраны – это несложный технологический процесс, но повозиться придется, так как имеются некоторые тонкости. Желательно иметь помощника, который поможет и с которым можно посоветоваться.

ЗАМЕНА ГРУШИ В ГИДРОАККУМУЛЯТОРЕ. Правильное давление в расширительном баке, гидробаке, гидрофоре

Watch this video on YouTube

Почему насос для перекачивания воды из скважины работает рывками: причины

Рассмотрим ключевые причины такого поведения насоса и определим, что делать при работе насоса с перебоями:

Причина

Решение

Снижение уровня воды в источнике. Если в скважине недостаточно жидкости, которую насос должен перекачивать, устройство будет работать некорректно. Если ваш насос не автоматизирован на защиту от работы «всухую», в таком режиме он может не просто выйти из строя, а сгореть.

В этом случае нужно немедленно отключить насос от сети. Во избежание в дальнейшем подобных неисправностей лучше дополнить скважинный насос автоматикой. С ее помощью насос будет отключаться при снижении необходимого уровня воды в скважине.

Проблема в реле давления или выход из строя автоматического управления. Если один из этих конструктивных элементов работают неисправно, насос не сможет выполнить поставленные задачи по перекачиванию воды.

Необходимо заменить неисправный механизм.

Перепады напряжения в сети. Из-за сбоев в сети может прослеживаться нестабильная работа насоса.

Проще и выгоднее всего установить стабилизатор напряжения, с которым вы предотвратите подобные неполадки и сможете продлить эксплуатационный срок насоса.

Проблемы с давлением в гидроаккумуляторе. Если причина заключается в минимальном значении или отсутствие давления, насосы для воды работают нестабильно. Они будут периодически включаться и выключаться. Это чревато большими нагрузками на двигатель, что приведет к его поломкам.

Нужно отрегулировать давление гидробака.

Деформация мембраны в гидробаке. В этом случае по аналогии с предыдущей неисправностью фиксируется постоянное включение и выключение насоса.

Нужно проверить состояние мембраны. Это можно сделать двумя способами:

  1. Постучите по корпусу насоса. Если излучается приглушенный звук, это свидетельствует о разрыве мембраны.
  2. Попробуйте воздействовать на ниппель подкачки. Если из него будет прослеживаться вода, мембрана порвана.

В любом случае, если причина работы насоса рывками связана с мембраной, потребуется ее замена.

Ремонт

Рассмотрим подробнее некоторые способы ремонта насосной станции.

  1. Замена мембраны гидроаккумулятора. Отключаем электропитание и сливаем воду. Далее частично откручиваем фланец внизу гидробака, спуская с него оставшуюся воду. На больших баках, ёмкостью свыше 100л, вверху имеется особая гайка держателя, которую следует открутить. После этого мембрана вынимается через специальное отверстие в нижней части гидробака. Малые по объёму ёмкости состоят из двух частей, скреплённых болтовым соединением. Взамен удалённой мембраны вставляем новую, и крепим её к корпусу штуцером. Далее натягиваем горловину, и прижимаем её фланцем. Последним шагом закручиваем болты, скрепляющие половинки корпуса. Далее подключаем гидроаккумулятор к системе, и проверяем его работу.
  2. Замена или чистка крыльчатки. Первым шагом отделяем гидробак и откручиваем крышку насоса. Далее отделяем направляющую, находящуюся с торца аппарата. Отвинчиваем крепёжную гайку со шкива и снимаем крыльчатку насоса. При необходимости зачищаем все минеральные отложения на ней и на вращающихся частях. Если же деталь слишком изношена, рекомендуется заменить её на новую.
