Швеллер: виды и таблицы стандартных размеров согласно ГОСТ

Классификация

Разновидности швеллера зависят от нескольких критериев. В частности, продукция подразделяется на такие группы:

  • По технологии изготовления. В этом направлении выделяются две категории: гнутые и горячего проката. Отличия между изделиями заключаются в следующем: горячекатаные швеллеры имеют прямой или острый угол между поперечной балкой и вертикальными гранями, гнутые – имеют изгиб округлой формы. К этой категории можно выделить сварные конструкции, выполненные из двух сваренных уголков и H-образные, получившие название двутаврового швеллера.
  • Точность проката. Здесь существуют три группы: А, Б, В, обозначающие высокую, повышенную и обычную точность соответственно.
  • Прочность. Этот критерий определяет устойчивость изделия к динамическим нагрузкам. В частности, на рынке имеются изделия обычной и повышенной прочности.

Кроме этого, швеллеры разделяются на размерные группы, где определяющими критериями являются длина и ширина изделия.

1 Основные сведения о размерах и весе, а также ГОСТы гнутых швеллеров

Как замечено выше, стальные гнутые швеллеры производят равнополочными (с полками равной ширины) и неравнополочными. Первый вид этого проката изготавливают по ГОСТ 8278-83, а второй – по ГОСТ 8281-80. В этих стандартах приводится сортамент, номинальные размеры, площадь сечения (поперечного), удельная масса (вес 1-го погонного метра), а также допустимые отклонения от их значений и ряд требований относительно внешнего вида и качества изготовления соответственно равнополочных и неравнополочных швеллерных профилей, получаемых методом гибки.

Стальной гнутый швеллер

Кроме того, производство обоих этих видов металлопроката регламентируется ГОСТ 11474-76, в котором приводятся технические требования ко всем гнутым стальным профилям, указанных в нем, в том числе к швеллерам. И в стандарте 11474 еще перечислены марки стали, используемые для производства гнутых изделий. Согласно ГОСТу 8278 и 8281, гнутую швеллерную продукцию производят из рулонной стали трех видов по химическому составу:

  • углеродистую, которую характеризуют как обладающую обыкновенным качеством;
  • углеродистую, которую характеризуют как конструкционную качественную;
  • низколегированную.

Неравнополочный швеллерный прокат изготавливают только из горячекатаного стального рулонного проката, а равнополочный – еще и из холоднокатаного. Согласно этим стандартам, оба вида гнутых швеллеров по точности профилирования (раскроя заготовки и последующей ее гибки) производят следующих классов: А – соответствует высокой точности; Б – соответствует повышенной; В – обычной. Помимо этого, согласно стандартам 8278 и 8281, гнутая швеллерная продукция подразделяется еще и по виду применяемой для их изготовления стали. Это следующие 2 типа швеллеров:

  • производимые из углеродистой кипящей, а также полуспокойной стали;
  • производимые из углеродистой спокойной либо низколегированной.

Неравнополочный швеллерный

Для каждого из данных 2 видов швеллеров в стандартах 8278 и 8281 приводится отдельный сортамент типоразмеров. А продукция первого и второго типа, имеющая одинаковые размеры по толщине, высоте и ширине полок профиля, отличается радиусом закругления изгиба. То есть на участке сечения, где полки переходят в основную стенку швеллера. Например, у равнополочного швеллера 160x80x4 из углеродистой кипящей, а также полуспокойной рулонной стали радиус закругления – 6 мм, а у профиля такого же типоразмера, но из низколегированной либо спокойной углеродистой – 10 мм.

Соответственно, в конце статьи приведены номинальные размеры и вес одного метра гнутых швеллерных изделий всех типоразмеров обоих ГОСТов и типов по применяемым для их производства стальным сплавам:

  • в Табл.1 – даны сведения для равнополочных швеллеров стандарта 8278, изготовляемых из кипящих и полуспокойных углеродистых сталей;
  • в Табл. 2 – для равнополочных швеллеров стандарта 8278, изготовляемых из низколегированных и спокойных углеродистых;
  • в Табл. 3 – для неравнополочных швеллеров стандарта 8281, изготовляемых из кипящих и полуспокойных углеродистых;
  • в Табл. 4 – для неравнополочных швеллеров стандарта 8281, изготовляемых из низколегированных и спокойных углеродистых.

Указанные в таблицах размеры имеют следующее обозначение. Высота профиля (его стенки) – h. Ширина обоих полок равнополочных изделий – b. В случае неравнополочного швеллера ширина большей полки тоже обозначается b, а меньшей – B1. Толщина профиля – S. Радиус закругления на изгибе у равнополочных изделий – R. У неравнополочных швеллеров литерой R обозначается радиус между стенкой и большей полкой. А радиус кривизны между стенкой и меньшей полкой обозначается R1. Но этот размер не указан в ГОСТ 8281 и таблицах, приведенных в конце статьи. Однако этим стандартом регламентируется расчет данной величины: R1 = R + 2 (мм). Все радиусы закругления указаны для внутренней стороны швеллерной продукции.

Согласно ГОСТу 8281 и 8278, по требованию заказчика допускается производство гнутых швеллерных изделий с меньшими, чем в таблицах, радиусами кривизны. Соответственно и масса их одного метра будет отличаться от табличных значений. Удельный вес в таблицах – теоретический. То есть получен расчетным путем для швеллерной продукции с номинальными размерами, указанными в этих таблицах, и когда при вычислениях плотность стали бралась равной среднему значению в 7850 кг/м3 (в этих стандартах указана эквивалентная плотность 7,85 г/см3).

Применение

Гнутые швеллеры востребованы во многих отраслях, но наиболее часто эту категорию металлопроката применяют в строительстве при выполнении следующих задач:

  • Строительство металлоконструкций различного типа и назначения.
  • Реконструкция зданий и выполнение строительно-ремонтных работ, включая проведение капитальных ремонтов. Благодаря малому весу изделия особо востребованы при реконструкции зданий старого фонда, поскольку позволяют снизить нагрузку на фундамент.
  • Обустройство каркасов стен сооружений и их фасадов.
  • Выполнение кровельных работ.
  • Создание обрешеток для последующего крепления определенных разновидностей облицовочных материалов.
  • Обустройство перегородок, колонн, связей.
  • При прокладке различных коммуникаций, создании ложбин для воды и прочих типах работ.
  • Усиление и армирование различных конструкций.

Стоит отметить, что гнутые профили, ввиду меньшей прочности в сравнении с обычными горячекатаными швеллерами, редко применяются при обустройстве несущих конструкций, где предполагается высокий уровень нагрузки.

Помимо использования в различных строительных процессах, гнутые швеллеры востребованы и для других целей:

  • Монтаж каркасов теплиц и прочих групп объектов.
  • Создание разнообразных рамных конструкций для оформления рекламных щитов, изготовление навесов, прицепов, кузовных элементов и прочего.
  • Изготовление стеллажей и складского оборудования.
  • Производство нестандартного оборудования.
  • Различные отрасли производства: вагоностроение, станкостроение, автомобиле- и судостроение.

Благодаря сбалансированной симметрии для выполнения различных задач чаще всего используются равнополочные изделия, которые просты в монтаже и отличаются более высокой прочностью.

Маркировка

Если посмотреть на сортамент швеллеров, то можно увидеть, что он включает в себя металлопрофили с широким диапазоном размеров. В таком разнообразии предлагаемых вариантов очень сложно сделать выбор именно той марки швеллера, которая будет оптимально подходить для решения определенной задачи. Естественно, производители учли этот момент. Для обозначения своей продукции они используют маркировку, по которой можно составить достаточно полное представление о характеристиках и размерах П-образного профиля.

Маркировка, соответствующая ГОСТ 8240-97, включает в себя как цифровые, так и буквенные обозначения. Цифра, стоящая первой в обозначении, является основной характеристикой, она соответствует размеру швеллера, то есть расстоянию между его полками. По букве в маркировке можно определить, к какому типу относится швеллер. Это могут быть изделия, у которых внутренние грани полок выполнены с уклоном или параллельны между собой («У» и «П» соответственно), металлопрофили экономичного («Э») или легкого («Л») типа, специального назначения («С»).

Если необходимо знать все остальные размеры швеллера определенной марки из сортамента, то для этого есть специальная таблица, в которой они и указаны. Выбор изделия определенной марки делают в зависимости от того, каким именно нагрузкам будет подвергаться конструкция, для изготовления которой его планируется использовать.

виды, номер, марка и размеры

Маркировка и обозначение швеллера в соответствии с ГОСТ 8240

Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.

Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.

Ключевой параметр в маркировке и обозначении – высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.

Номер швеллера Высота швеллера Ширина полки Толщина стенки Толщина полки
5П, 5У 50 32 4,4 7,0
6,5П, 6,5У 65 36 4,4 7,2
8П, 8У 80 40 4,5 7,4
10П, 10У 100 46 4,5 7,6
12П, 12У 120 52 4,8 7,8
14П, 14У 140 58 4,9 8,1
16П, 16У 160 64 5,0 8,4
18П, 18У 180 70 5,1 8,7
20П, 20У 200 76 5,2 9,0
22П, 22У 220 82 5,4 9,5
24П, 24У 240 90 5,6 10,0
27П, 27У 270 95 6,0 10,5
30П, 30У 300 100 6,5 11,0
40П, 40У 400 115 8,0 13,5

Виды швеллеров – классификация, стандарты

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 – 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Как правильно расшифровать условное обозначение швеллера

Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:

Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:

Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

2 Основные параметры и размеры

2.1 По форме и размерам швеллеры изготовляют следующих серий:

У — с уклоном внутренних граней полок;

П — с параллельными гранями полок;

3 — экономичные с параллельными гранями полок;

Л — легкой серии с параллельными гранями полок;

С — специальные.

Условные обозначения величин, характеризующих свойства швеллера:

h — высота (швеллера);

b — ширина полки;

s — толщина стенки;

t— толщина полки;

R — радиус внутреннего закругления;

r— радиус закругления полки;

X— расстояние от оси Y— Y до наружной грани стенки;

Δ — перекос полки;

ƒ — прогиб стенки по высоте сечения профиля;

F — площадь поперечного сечения;

I — момент инерции;

W— момент сопротивления;

i — радиус инерции;

Sx— статический момент полусечения.

2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному нарисунке 1, серий П, Э, Л — на рисунке 2.

2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения дляосей должны соответствовать приведенным в таблицах 1—5.

2.3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/см3.

Таблица 1 — Швеллеры с уклоном внутренних граней полок

Таблица 2 — Швеллеры с параллельными гранями полок

Таблица 3 — Швеллеры экономичные с параллельными гранями полок

Таблица 4 — Швеллеры легкой серии с параллельными гранями полок

Таблица 5 — Швеллеры специальные

2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1—5, используют для построения калибров и на профиле неконтролируют.

2.4 Форма швеллера и предельные отклонения по размерам должны соответствовать приведенным на рисунке 3 и в таблице 6.

2.4.1 Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4 % до 10 %.

По соглашению потребителя с изготовителем уклон внутренних граней полок не должен превышать 8 % при h < 300 мм и 5 % при h > 300 мм.

2.5 Притупление прямых углов швеллеров до № 20 не должно превышать 2,5 мм, свыше№ 20—3,5 мм. Притупление внешних углов не контролируют.

2.6 Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем —длиной свыше 12 м:

  • мерной длины;
  • мерной длины с немерной в количестве не более 5 % массы партии;
  • кратной мерной длины;
  • кратной мерной длины с немерной в количестве не более 5 % массы партии;
  • немерной длины;
  • ограниченной длины в пределах немерной.

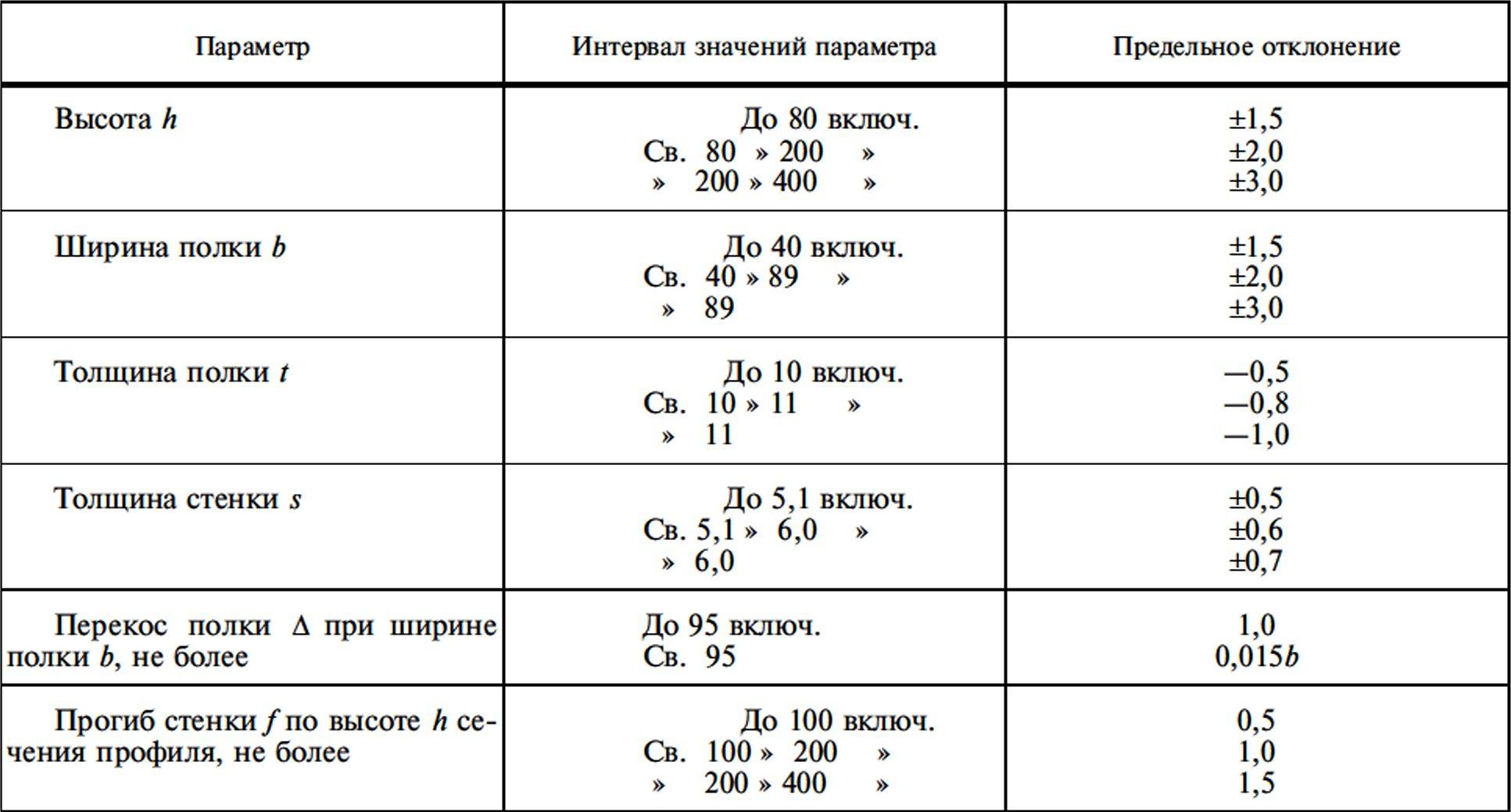

Таблица 6 — Предельные отклонения параметров

В миллиметрах

Примечания

  1. Для швеллеров серии Л прогиб стенки не должен превышать 0,15s.
  2. Для швеллеров серий У и П предельные отклонения по толщине стенки не контролируют.

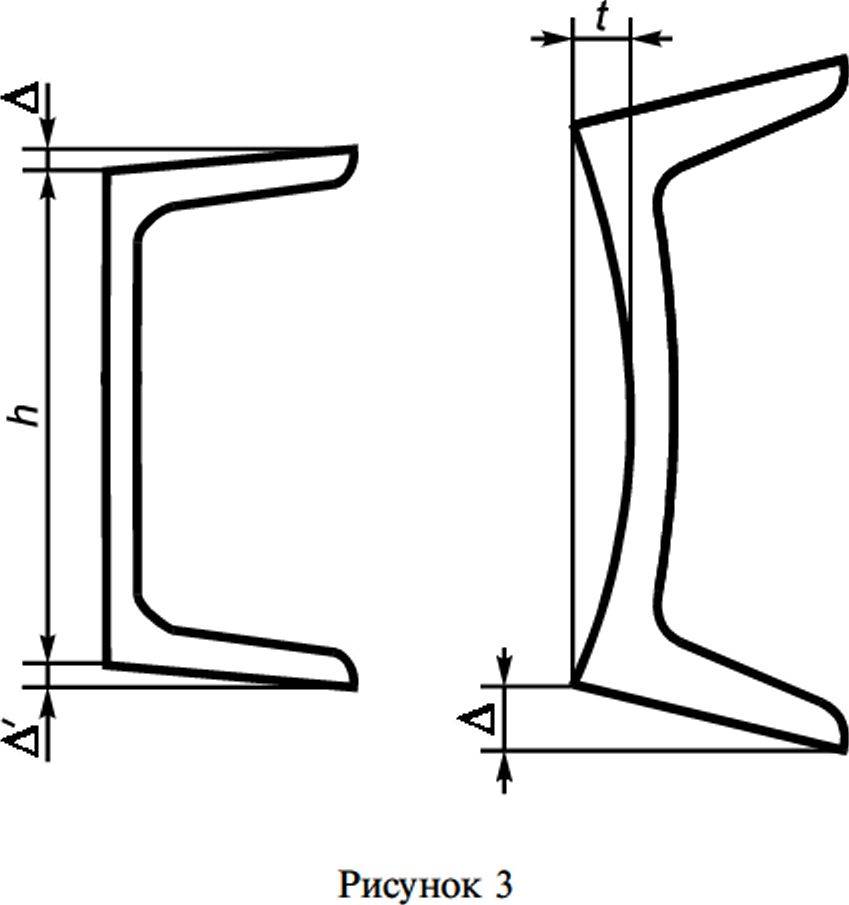

  3. Перекос полки А и прогиб стенки / швеллера измеряют, как показано на рисунке 3.

2.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должныпревышать:

при длине от 2 до 8 м включ. — до +40 мм; о о св. 8 м — до + мм, но не более 100 мм,где l — длина швеллера, м.

2.8 Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров запредельные отклонения по длине.

Длина отдельного швеллера — это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.

2.9 Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать0,2 % длины; по соглашению изготовителя с потребителем — до 0,15 % длины.

2.10 Предельные отклонения по массе не должны превышать ±4 % для партии и ±6 % для отдельного швеллера.

Отклонение от массы — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц 1—5.

При расчете массы партии к метражу швеллеров мерной или кратной мерной длины прибавляют 0,5 от суммы предельных отклонений по длине швеллеров в партии.

2.11 Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 ммот торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля.

УДК 669—423.2:338.33:006.354 МКС 77:140.70 В22 ОКП 29 2500

Производство гнутого стального швеллера

Такой вид швеллера изготавливается в соответствии с ГОСТ. Он делится на два вида, каждый соответствует определенному ГОСТУ: равнополочный гнутый швеллер, производство которого регламентируется ГОСТ 8278 и неравнополочный гнутый швеллер — ГОСТ 8281. В общем случае изготовление гнутых стальных профилей должно производиться с учетом ГОСТ 11475.

Изготовление гнутого швеллера происходит на специальном профилегибочных станках, при этом используются различные типы стали, в том числе:

  • Рулонная горячекатаная — технология горячего проката предполагает изменение кристаллической решетки стали;
  • Рулонная холоднокатаная — такой способ производства позволяет создать изделия, которые имеют повышенную устойчивость к деформации. Такая технология требует выполнения работ при сравнительно низкой температуре, поэтому кристаллическая решетка стали не меняется;
  • Конструкционная;
  • Углеродистая;
  • Низколегированная — с добавлением специальных легирующих добавок, которые повышают эксплуатационные характеристики изделий металлопроката.

Сфера применения

Как упоминалось ранее, швеллеры применяются в капитальном строительстве. Основное предназначение изделий – усиление бетонных конструкций, что существенно увеличивает прочность и долговечность конструкции. Кроме этого, швеллеры применяют для армирования линий электропередач, мостов, производственных зданий и сооружений.

Стоит отметить, что в продаже имеются перфорированные изделия. Здесь предусмотрены специальные отверстия, предназначенные для быстрого монтажа без использования электросварки. Кроме этого, между полками могут располагаться трубы для быстрой подводки инженерных коммуникаций и кабельных линий.

Существуют швеллеры, изготовленные из алюминиевого сплава, применяемые для возведения облегчённых конструкций. В частности, внутренних перегородок внутренних помещений, стеллажей, витрин.

Швеллер – таблица размеров, цена за метр

Швеллер П

РазмерТолщина стенкиТолщина полкиШирина полкиДлинаВысотаЦена за пог м
5 П4,4 мм7 мм32 мм6-12 м50 мм280 руб
6,5 П4,4 мм7,2 мм36 мм6-12 м65 мм340 руб
8 П4,5 мм7,4 мм40 мм6-12 м80 мм400 руб
10 П4,5 мм7,6 мм46 мм6-12 м100 мм500 руб
12 П4,8 мм7,8 мм52 мм6-12 м120 мм620 руб
14 П4,9 мм8,1 мм58 мм6-12 м140 мм730 руб
16 П5 мм8,4 мм64 мм6-12 м160 мм900 руб
18 П5,1 мм8,7 мм70 мм6-12 м180 мм1100 руб
20 П5,2 мм9 мм76 мм6-12 м200 мм1620 руб
22 П5,4 мм9,5 мм82 мм6-12 м220 мм1650 руб
24 П5,6 мм10 мм90 мм6-12 м240 мм2000 руб
27 П6 мм10,5 мм95 мм6-12 м270 мм2250 руб
30 П6,5 мм11 мм100 мм6-12 м300 мм2700 руб
40 П8 мм13,5 мм115 мм6-12 м400 мм6000 руб

Швеллер У

РазмерТолщина стенкиТолщина полкиШирина полкиДлинаВысотаЦена за пог м
5 У4,4 мм7 мм32 мм6-12 м50 мм280 руб
6,5 У4,4 мм7,2 мм36 мм6-12 м65 мм340 руб
8 У4,5 мм7,4 мм40 мм6-12 м80 мм400 руб
10 У4,5 мм7,6 мм46 мм6-12 м100 мм500 руб
12 У4,8 мм7,8 мм52 мм6-12 м120 мм620 руб
14 У4,9 мм8,1 мм58 мм6-12 м140 мм730 руб
16 У5 мм8,4 мм64 мм6-12 м160 мм900 руб
18 У5,1 мм8,7 мм70 мм6-12 м180 мм1100 руб
20 У5,2 мм9 мм76 мм6-12 м200 мм1620 руб
22 У5,4 мм9,5 мм82 мм6-12 м220 мм1650 руб
24 У5,6 мм10 мм90 мм6-12 м240 мм2000 руб
27 У6 мм10,5 мм95 мм6-12 м270 мм2250 руб
30 У6,5 мм11 мм100 мм6-12 м300 мм2700 руб
40 У8 мм13,5 мм115 мм6-12 м400 мм6000 руб

Наша компания занимается продажей металла. Мы предлагаем для своих клиентов сочетание высокого качества продукции, привлекательных цен и широкого ассортимента. Обеспечивается индивидуальный подход к каждому клиенту, вне зависимости от объемов его запросов. Довольно востребованным материалом является металлический швеллер. Он представляет собой профиль специальной формы и незаменим в строительной сфере. Швеллер способно выдержать значительные поперечные нагрузки. Это позволяет применять его при решении задачи усиления конструкций.

Если рассматривать металлический швеллер, размеры и цены у нашей компании являются различными

Это должно приниматься во внимание при осуществлении выбора. Материалом изготовления является низкоуглеродистая или конструкционная сталь

Купить швеллер в Москве

Как уже было сказано ранее, обеспечиваются оптимальные условия сотрудничества. Предлагаем металлический швеллер, купить в Москве который можно с доставкой по указанному адресу. Машина приедет на место в строго оговоренное время. Мы стремимся быть пунктуальными и соблюдать условия договора. Предоставляется возможность самостоятельного вывоза продукции с одного из складов.

Согласно ГОСТ, швеллер имеет следующую классификацию:

  • П. Горячекатаный профиль со стенками, которые являются параллельными друг другу. Считается наиболее покупаемым вариантом в строительной и бытовой сфере.
  • У. Профиль с плоскостями стенок, которые имеют уклон под некоторым градусом.
  • Л. Относится к специальной категории и обладает облегчённой конструкцией. Швеллер имеет пониженную прочность, но его цена является более привлекательной.
  • Э.Экономичный вариант с тонкими полками. При изготовлении расходуется существенно меньше металла, что положительно сказывается на стоимости швеллера.
  • С. К специальной категории относится швеллер, производство которой осуществлялось на заказ.

При необходимости купить швеллер в Москве, важно учитывать другие характеристики. В маркировке может присутствовать цифра. Она означает расстояние между противоположными поверхностями профиля

На основании представленных показателей требуется осуществлять выбор подходящего изделия. Если возникают сложности, наш сотрудник всегда готов провести консультацию и разъяснить непонятные моменты

Она означает расстояние между противоположными поверхностями профиля. На основании представленных показателей требуется осуществлять выбор подходящего изделия. Если возникают сложности, наш сотрудник всегда готов провести консультацию и разъяснить непонятные моменты.

Цена швеллера в Москве

Стоимость доступного ассортимента у нашей компании несколько ниже, чем могут предложить конкуренты. Швеллер, цена за метр которого невысока, изготовлен в строгом соответствии с ГОСТом. При выборе швеллера необходимо учитывать сферу использования. Маркировка с алыми значениями (2-8) хорошо подходит для бытовой сферы и при сварке квадратных балок. Когда профиль имеет цифры от 10 до 12, они применяются в качестве армирующих элементов. Начиная с 12П допускается использовать изделие для нагруженных конструкций.

Появились вопросы? Позвоните нам по телефону +7 (495) 644-83-93 или закажите обратный звонок и получите ответы на любой вопрос! Менеджеры помогут вам выбрать правильный размер и объем металла для вашего строительства.

Таблицы размеров швеллеров в соответствии с ГОСТом

Швеллер – это довольно популярное изделие металлопроката, производимое из разных сортов стали. Сам термин имеет немецкое происхождение. Основной отличительной чертой профиля является П-образная форма изделия в поперечном сечении.

Изготовление швеллеров осуществляется на специальном оборудовании в соответствии с установленными стандартами качества

Для изготовления швеллеров используется спецоборудование. По способу производства различаются горячекатаные либо гнутые профили. По форме граней полок они могут быть параллельными или иметь определенный уклон внутри. В основе классификации также лежит числовое значение в виде номера возле соответствующей маркировки. Цифры указывают на размер, который определяется расстоянием между гранями полок снаружи.

Изготовление швеллеров, как и другой металлопрокатной продукции, регламентируется соответствующим ГОСТом, где четко прописаны основные требования к тому или иному типу профиля. Все данные наглядно приведены в таблицах. Например, нормативный документ «Швеллеры стальные горячекатаные. Сортамент» (ГОСТ 8240 97) содержит 7 таких развернутых таблиц.

Воспользовавшись соответствующими табличным данными, можно определить качество изделия, соотнеся его реальные размеры с описанными в ГОСТе. В идеале показатели должны полностью совпадать, хотя иногда металлопродукция изготавливается под заказ. Индивидуальные профили выпускаются небольшими партиями – под конкретный проект. Цены швеллеров под заказ отличаются от стоимости продукции серийного производства.

В нормативах ГОСТа четко прописаны все требования, которым должен соответствовать швеллер того или иного типа

Стандартная высота швеллеров колеблется от 50 до 400 мм, ширина полочек – от 32 до 115 мм. Допустимая погрешность (по сравнению с указанными нормативными размерами) может составлять максимум 3 мм. Мерная длина швеллеров соответствует показателю от 4 до 13 м.

Вес швеллеров, их маркировка и условные обозначения

Для обозначения разных типов швеллеров используют специальную маркировку. Буква обозначает тип профиля, характеризуя особенности строения и расположения граней:

  • «П» – указывает на параллельность;
  • «У» – обозначает наличие уклона на гранях;
  • «Э» – свидетельствует об экономичности;
  • «Л» – подразумевает лёгкость;
  • «С» – говорит о специальном назначении профиля.

Для определения видов швеллеров, а также их характеристик используют специальные условные обозначения

Кроме высоты изделия, применяются и другие показатели размеров. В таблицах они имеют специальные обозначения:

  • h – это высота профиля, что является основной величиной, определяющей размер продукции металлопроката;
  • b – указывает на ширину полок;
  • S – показатель толщины главной стенки;
  • R – определяет радиус закруглённой внутренней части полочки;
  • t – указывает на толщину полок;
  • r – это значение общего радиуса закруглённости полочек.

Важным показателем в выборе материала (при проектировании строительства) является вес швеллера. Правильный расчет данных позволяет точно рассчитать количество необходимой продукции и, таким образом, сэкономить на ее приобретении. Существует несколько методов вычисления веса погонного метра. Они зависят от способа изготовления проката

Например, для определения удельной массы горячекатаного швеллера берут во внимание показатели радиусов внутреннего закругления и закругления полочек

Чертеж швеллера из горячекатаной стали с уклоном и параллельными полками

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
