Размер керамического кирпича по ГОСТу, виды, характеристики, маркировка

Условное обозначение изделий и правила маркировки

Правила условных обозначений, маркировки кирпича строительного керамического ГОСТом регулируются так же, как его другие параметры

Чтобы определить основные качества используемого сырья, обращают внимание на условное обозначение. Оно состоит из:

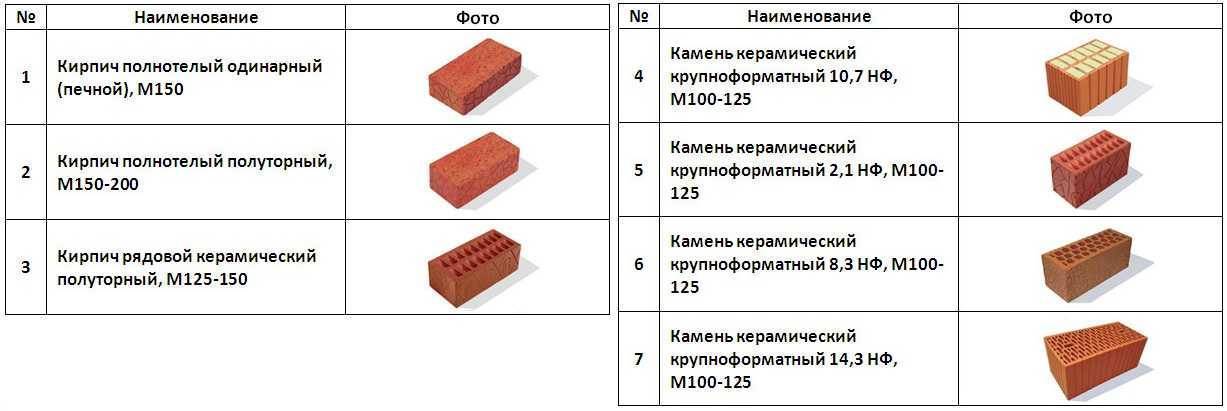

Ассортимент керамических кирпичей

вида кирпича;
размера;
прочности;
плотности;
морозостойкости;
номера ГОСТ;
пустотности.

Как вариант, КОРПо 1НФ/300/2,0/50/ГОСТ 530-2012 — рядовой, полнотелый, одинарный кирпич, размера 1НФ, с маркой прочности М300, класса плотности 2,0, с морозостойкостью F50

При покупке изделия важно получить сертификат соответствия ГОСТ, чтобы убедиться в должном качестве

Маркировка керамического кирпича полностью зависит от производителя и прописывается им же. Она всегда включает такие данные: название предприятия, дату изготовления, номер партии, размер, количество единиц в упаковке, массу, условное обозначение, значение по теплоэффективности.

Метод расчета с использованием объема

Чтобы произвести расчет искомого количества материала, можно воспользоваться мерой объема.

V (цоколя) = (5+5+4+4)м х 1 м х 0.12 м = 2.16 куб.м., V (кирпича) = 0.25х0.12х0.065 = 0.00195 куб.м. Все кажется очень простым, и это действительно так.

При делении объема цоколя на объем кирпича мы получим требуемое количество материала: 2,16/0.00195=1108 штук после округления в большую сторону. Следовательно, на весь цоколь нам потребуется 1108 кирпичей без учета растворных швов и боя. В итоге мы видим, что после двух подсчетов разница между двумя полученными значениями отсутствует!

Использование метода подсчёта количества с помощью объема также актуально и не менее точно по итоговому значению. Правда, порой бывает трудно сопоставить размеры цоколя и отдельных кирпичей.

Номенклатура строительных керамических материалов

а) Пористые (плотность ниже 95%):

Кирпич глиняный обыкновенный
Кирпич повышенной пористости
Кирпич и камни пустотелые и дырчатые
Кирпич лекальный (для карнизов, дымовых труб)
Кирпич для канализационных сооружений (прямоугольный и клиновидный)
Кирпич лицевой (отделочный)
Черепица (для крыш)
Изразцы (для печей)
Плитки облицовочные и другие облицовочные материалы (терракота, майолика, пустотелые облицовочные камни)
Трубы дренажные
Изделия для оград
Трубы канализационные и фасонные части к ним

б) Плотные (с так называемым каменным черепком, плотность выше 95%):

Кирпич дорожный
Плитки для полов
Камнями условно называют керамические изделия, размеры которых больше, чем у обыкновенного кирпича, т. е. больше 250х120х65

Фото галерея кирпича

Дом, облицованный силикатным материалом

Отделка фасадов силикатным кирпичом была популярна в 90-х, когда на рынке практически не было привлекательных материалов

Фасад с керамическим изделием

Облицовка забора и дома желтым керамическим кирпичом

Ещё вариант керамической облицовки

Отделка фасада гиперпрессованным материалом

Фасад из клинкерного кирпича

Самый модный и красивый способ отделки

Клинкерный в сочетании с черепицей

Этим видом отделки можно придать старинный вид

Также можно комбинировать разные цветовые решения клинкерного кирпича

Под старину

Цветовая гамма бывает не только красных оттенков

Комбинации могут быть совершенно разных оттенков

Весовые характеристики материалов

Для изготовления кирпичного камня, используемого в строительной сфере, применяются различные материалы, отличающиеся показателями и производственными особенностями процесса. Все факторы в совокупности устанавливают параметры кирпичного материала, считающегося наиболее распространенным из всех остальных.

Обыкновенный кирпич

Керамический кирпичный камень получают из глины, подвергаемой обжигу. Материал отличается высоким показателем прочности, отлично сохраняет тепловую энергию, успешно противостоит воздействиям окружающей среды. При этом вес его достаточно большой – от 3.5 до 3.8 кг. Чтобы уменьшить данный показатель, изготовители начали производство пустотелого материала, сохранив его первоначальные размеры. Вес такого кирпича составляет всего 2.5 кг.

Отсюда следует, что солидные размеры готового к работе материала не всегда говорят о том, что весит он много, потому что этот показатель зависит от структурного строения камня.

Удельный вес кирпичной кладки 1 м3, выложенной из полнотелого кирпича, будет равен аналогичному объему из пустотелого материала, потому что определяют его без учета пустотных участков, а вот вес объемный будет существенно отличаться.

Кроме указанных видов, изготавливается кирпичный камень для отделки стен, отличающийся другими размерами.

Данный материал, используемый в строительной сфере, отличается давней историей происхождения, ведь раньше его делали из глины, сушили и пускали в дело. Степень прочности такого материала, как и срок эксплуатации, оставляли желать лучшего, ведь камень быстро разрушался от воздействия влаги и солнца.

Сегодня керамический материал подвергается обжигу в печных установках, создающих необходимый температурный режим

Выбирая керамический камень, следует обращать внимание на его главные параметры:

вес 1 м3 кирпичной кладки из керамического кирпича достигает 1.7 – 1.9 т;
показатель проводимости тепла равен 0.65 – 0.7;
коэффициент водопоглощения не превышает восьми процентов, что делается возможным только благодаря пористости структуры;
марка кирпичного камня зависит от его прочности и сопротивления на сжатие, обозначается числами от 75 до 200;
особая характеристика – морозостойкость. Определяется она циклическим способом, и, если материал качественный, он выдерживает до пятнадцати процессов замораживания и оттаивания.

Большое количество свойств кирпичного камня зависят от температуры обжига.

Силикатный кирпич

В строительстве этот материал тоже пользуется популярностью и считается наиболее тяжелым.

Материал отличается неплохими шумоизоляционными качествами, продолжительным эксплуатационным периодом, превышающим срок службы красного аналога. Делится на рабочий и облицовочный камень.

На массу кирпичной кладки в 1 м3 влияет структурное строение материала:

обычный кирпич весит 3.7 кг;
имеющий пустоты – 3.2 кг.

Вполне естественно, что и параметры одного кубометра кладки тоже отличаются.

Первое производство силикатного материала начато в девятнадцатом столетии. Изготавливается кирпич из:

песка, очищенного от примесей и соответствующего определенным характеристикам;
негашеной извести;
специально подготовленной технической воды;
добавок и присадок, увеличивающих значение прочности материала.

Особой популярностью сегодня пользуется двойной кирпич силикатный, имеющий улучшенные характеристики. Производят его следующим образом:

все ингредиенты смешиваются в определенных соотношениях, установленных технологической документацией;
состав формуется, направляется в автоклавы для обжига;
продукцию подвергают высокому давлению, чтобы достичь нужного уплотнения кирпичного материала.

Цементный раствор

Расход растворного материала зависит от многочисленных параметров – габаритов кирпича, ширины шовного ряда и т. п.

Широкие шовные участки увеличивают расход растворной смеси. Кроме того, на вес раствора оказывает влияние марка цементного материала и его объем, необходимый для приготовления смеси. Как правило, на укладку одного кубометра кладки требуется до 0.3 м3 раствора, что приблизительно составит пятьсот килограмм.

Перевозка и хранение

При необходимости транспортировки кирпичи должны упаковываться в специальный материал или укладываться на поддоны, которые будут защищать их от атмосферных и иных воздействий. На поддоны кладутся изделия из одной партии, чтобы они не отличались между собой по параметрам и цвету. При необходимости можно хранить кирпичи на открытых площадках с учетом сезонности.

Перед поступлением в продажу все кирпичи должны быть проверены на соответствие стандартам. Все эти мероприятия производятся на заводе, который их изготавливает. При проверке случайным образом отбираются образцы, которые тестируют и проверяют на морозостойкость, прочность, водопоглощение и прочие характеристики. Все эти данные указываются в паспорте изделия.

Состав

В качестве основного компонента для изготовления используется мелкофракционная глина. Добывают сырьё в специальных карьерах, обязательно используя одноковшовые экскаваторы. Такие машины не перемешивают между собой слои глины, ровно снимая нужный пласт. К основному компоненту добавляют воду, для достижения нужной консистенции и пластичности.

Помимо базового сырья, в состав керамического кирпича часто включаются добавки, для достижения нужной структуры и повышения технических характеристик изделия. В частности:

Песок, зола или шлак – помогают снизить вес и минимизировать усадку;
Опилки, древесный уголь, торф – выгорающие компоненты, придающие кирпичу пористость;
Песчаник, железосодержащая руда – регулируют термическую обработку, облегчают процесс формовки.

Cогласно нормам ГОСТ в керамическом кирпиче не содержится токсичных и химически активных веществ, поэтому материал является экологически безопасным.

Экологичность керамики

В настоящее время большое внимание уделяют влиянию материалов на здоровье человека и окружающую среду. Керамический кирпич является изделием, которое изготовленного из природного сырья: глины путем высокотемпературного обжига

Данный материал не выделяет вредных и отравляющих веществ в процессе эксплуатации жилых и производственных зданий и строений.

Кирпич керамический рекомендован для возведения практических всех видов сооружений:

детские дошкольные, учебные и лечебные заведения;
малоэтажные и многоквартирные дома для круглогодичного проживания;
учреждения общественного питания;
производственные помещения и многое другое.

В отношении экологичности данный материал способен конкурировать с натуральной древесиной и природным камнем. В помещениях, построенных из керамического кирпича, образуется здоровая среда, безопасная для обитания, здоровья и детей, и взрослых.

Цветной и фигурный кирпич

Это особый вид лицевого кирпича, которому для повышения декоративного эффекта придана особая форма, рельеф поверхности или особый цвет. Рельеф может быть просто повторяющимся, а может быть и обработка под «мрамор», «дерево», «антик» (фактурный с потертыми или нарочито неровными гранями). Фасонный кирпич по-другому называют фигурным, что говорит само за себя. Отличительные признаки фигурного кирпича – скругленные углы и ребра, скошенные или криволинейные грани. Именно из таких элементов без особых сложностей возводят арки, круглые колонны, выполняют декор фасадов.

Среди предприятий нашего региона в области цветного и фигурного кирпича пальму первенства вновь делят НПО «Керамика» и «Победа Кнауф». Последнее в прошлом году начало выпуск ангобированного кирпича (кирпич объемного окрашивания, устойчивый к различного рода воздействиям) расширенной цветовой гаммы.

Кирпич керамический лицевой пустотелый цветной и коричневый

Кирпич лицевой кремовый, окрашенный в массе (завод «Победа»)

Размер (мм): 250х120х65Масса (кг): 2,4–2,5Плотность (кг/м³): 1200–1300Марка: М150Морозостойкость: F50Теплопроводность (Вт/м°С)
при влажности 0%: 0,37Водопоглощение (%): 6–7

Кремовый – это оригинальный цвет и теплота мягких кремовых красок. Кремовый кирпич предназначен для облицовки наружных и внутренних стен.

Кирпич лицевой белый с офактуренной поверхностью (завод «Победа»)

Размер (мм): 250х120х65Масса (кг): 2,4–2,5Плотность (кг/м³): 1200–1300Марка: М150Морозостойкость: F35, F50Водопоглощение: (%) 6–7Теплопроводность (Вт/м°С)
при влажности 0%: 0,37

Предназначен для облицовки наружных стен зданий и сооружений любой этажности. Технология производства позволяет достигнуть равномерности цвета.

Кирпич лицевой соломенный, с офактуренной поверхностью (завод «Керамика»)

Размер (мм): 250х120х65Масса (кг): 2,2–2,5Плотность (кг/м³): 1130–1280Марка: М125, М150 (М175 на заказ)Морозостойкость: F35, F50Водопоглощение (%): 6–8Теплопроводность (Вт/м°С)
при влажности 0%:
0,20(на легком растворе)/0,26

Кирпич лицевой цветной с офактуренной поверхностью (завод «Керамика»)

Предназначен для облицовки наружных стен зданий и сооружений любой этажности. Технология производства позволяет достигнуть равномерности цвета. Цвет розовый, серый, светло-зеленый, зеленый, желтый, голубой, синий

Кирпич лицевой с рельефной поверхностью «Тростник», красный (завод «Керамика»)

Используется для фасадных и интерьерных работ. Лицевая поверхность кирпича напоминает по фактуре стебли тростника и позволяет обогатить керамическую кладку декоративными штрихами, придать ей живописную выразительность.

Кирпич лицевой с рельефной поверхностью «Кора дуба», красный (завод «Керамика»)

Используется для наружных и интерьерных работ. Поверхность кирпича по фактуре напоминает кору дерева, что определяет выразительность и привлекательность этого материала.

Кирпич лицевой пустотелый фигурный красный, коричневый

Размер (мм): 250х120х65Масса (кг): 2–2,2Плотность (кг/м³): 1130–1280Марка: М125, М150Морозостойкость: F35, F50Водопоглощение (%): 6–8Теплопроводность (Вт/м°С)
при влажности 0%:
0,20(на легком растворе)/0,26

Фигурный кирпич – это оригинальный материал для украшения дома, позволяющий сделать индивидуальным любое строение. Применение фигурного кирпича позволяет избежать трудоемких операций по резке обычного лицевого кирпича и предоставляет архитекторам широчайшие возможности для создания отдельных архитектурных элементов фасадов: закругления и обрамления оконных и дверных проемов, возведения арок и колонн

Нормативные требования к керамическому кирпичу

В настоящее время действуют стандарты ГОСТ 7484-78 «Кирпич и камни керамические лицевые. Технические условия» и ГОСТ 530-95 «Кирпич и камни керамические. Технические условия», пришедший на смену ГОСТ 6316-74 и ГОСТ 648-73.

Отсутствие брака означает:

соответствие реальной прочности на сжатие заявленной марке. Производят кирпич марок М75, М100, Мl25, М150, М200, М250, М300. Цифры обозначают предел прочности в кг/см?; подбирать материал надо исходя из расчета нагрузки на стены;
соответствие пористости марке по морозостойкости, т. е. количеству циклов попеременного замораживания/оттаивания, которое способен «пережить» кирпич, находясь в воде более суток. Маркировка по этому параметру содержит букву «F»; существующие марки морозостойкости: F15, F25, F35, F50. В средней полосе России используют изделия марки F35. Для теплых регионов, как правило, вполне достаточно, если строительный кирпич «терпит» 15 циклов. Облицовочный кирпич F15 массово не производят – по ГОСТУ его разрешено выпускать только в южных районах, и только в случае, если опыт прошлого строительства в этих местах с применением неморозостойкого материала оказался положительным;
соответствие водопоглощения нормативу – не меньше 8% для полнотелого кирпича и не меньше 6% для пустотелого;
соответствие изделия заданному размеру. Как и прежде, стандарт – 250x120x65 мм. Существуют также: кирпич утолщенный – 250x120x88 мм, одинарный модульных размеров – 288x138x63 мм, утолщенный модульных размеров – 288xl38x88 мм. Кроме того, ГОСТ разрешает предприятиям-изготовителям по соглашению с потребителем выпускать на заказ изделия нетрадиционных габаритов и форм. Чаще всего встречаются: полуторный кирпич – 250x120x103 мм и двойной – 250x120x138 мм. Однако, во всех случаях отклонение размеров от стандарта (или от размеров, указанных в договоре) не должно превышать: по длине ±5 мм, по ширине ±4 мм, по толщине ±3 мм. Для облицовочных изделий требования по отклонениям строже: по длине ±4 мм, по ширине ±3 мм, по толщине -2..+3 мм.
количество т. н. «половняка» в партии не превышает 5%;
соответствие внешнего вида стандарту. Поверхность граней должна быть плоской, ребра – прямолинейными. Правда, у строительного материала допускаются закругления вертикальных ребер радиусом до 15 мм;
соответствие экологической норме. Удельная эффективная активность естественных радионуклидов не должна превышать 370 Бк/кг;
кирпич не должен содержать включений извести и камней. В принципе, известь входит в состав сырьевой глины, но при этом она мелко помолота. Если же остаются крупные частицы, в дальнейшем они начинают впитывать влагу и разбухают (появляет т. н. «дутик»), откалывая мелкие кусочки кирпича;
масса любого кирпича в высушенном состоянии не должна превышать 4,3 кг.

Для строительного кирпича не считается браком наличие некоторых допустимых дефектов:

допускается наличие отбитостей углов глубиной 10..15 мм и (или) повреждений ребер глубиной до 10 мм, длиной 10..15 мм – по два дефекта на штуку кирпича;
допускается наличие трещин протяженностью до 30 мм – по одной на ложковую и тычковую грани;
отколы поверхности глубиной 3..10 мм разрешены в количестве до 3 штук на кирпич.

Требования к внешнему виду облицовочного кирпича более строги: на лицевой наповерхности кирпича не должно быть сколов (в т. ч. и и от известковых включений), пятен, выцветов и других внешних дефектов, видимых с расстояния 10 м на открытом пространстве при дневном освещении.

Браком являются случаи нарушения режима обжига кирпича. Признаки «недожога» – горчичный цвет, глухой звук при ударе. Результат такого брака – плохая водо- и морозостойкость. Для «пережога» характерны черные подпалины и оплывшая, нарушенная форма, повышенные плотность и теплопроводность (тепло из помещений будет «утекать» гораздо интенсивнее).

Что такое шамотный огнеупорный кирпич? Виды и характеристики

Что такое шамотный кирпич, известно всем, кто хоть раз обустраивал добротную печь в бане или камин в своем доме. А вот новичкам, которые только познают эти азы, стоит присмотреться к столь необычному материалу. Сегодня мы рассмотрим основные виды печных блоков, их свойства и определимся со стандартными размерами.

Состав и характеристики

Как и традиционный керамический, огнеупорный кирпич изготавливается из глины, но не обычной красной, а из желтого шамота. Камни, на 2/3 состоящие из него, относятся к глиноземным видам жаростойких материалов. Они способны не только выдерживать экстремально высокие температуры, но и сопротивляться деформациям под давлением в таких сложных условиях. Обжиг шамотный кирпич проходит при +1300 °С (керамика спекается при +1100 °С). Да и в процессе своей дальнейшей эксплуатации он спокойно переносит длительный контакт с открытым огнем. Прочие положительные характеристики приобретает благодаря добавкам: графиту, измельченному кварцу, коксу и различным оксидам.

Основные свойства и технические характеристики шамотного кирпича, изготовленного по ГОСТ:

Прочность на сжатие – 15-23 Н/мм 2 .
Теплопроводность – 0,84-1,28 Вт/м·°С.
Средняя рабочая температура – не менее +1350 °С, хотя фактические показатели огнеупорности значительно выше и достигают +1730 °С.
Средний вес кирпича одинарного размера – 3,7 кг. Изделия, выпускаемые по ТУ, могут иметь массу 2,5-6,0 кг.
Химическая стойкость к щелочам и кислотам.
Водопоглощение (для плотных материалов) – на уровне 7%.

Основным компонентном, который производители вводят в огнеупорную смесь, является оксид алюминия. Он увеличивает механическую прочность блоков и их стойкость к агрессивным веществам. Кроме того, содержание Al2O3 влияет на пористость готового материала, а значит, и на его теплоемкость. Поэтому была введена классификация огнеупоров по показателям пустотности, согласно которой шамотный кирпич разделен на восемь групп – с отношением внутренних пор к общему объему от 3 до 85%. Но в этом случае стоит придерживаться золотой середины, ведь камни с небольшим удельным весом заметно теряют в прочности.

Легкий кирпич (ШЛ или ШЛТ) имеет несколько иной состав, так как для получения высоких показателей пустотности сюда включаются органические компоненты вроде торфа или опилок. После обжига они просто выгорают, оставляя в теле камня поры соответствующего размера. Основные характеристики, которыми обладает огнеупорный кирпич марки ШЛ:

Плотность – 0,3-0,9 т/м 3 .
Прочность на сжатие – 1,0-3,5 Н/мм 2 .
Теплопроводность – 0,2-0,7 Вт/м·К.
Огнеупорность – +1300 °С.

Несмотря на свой малый вес, такие изделия способны работать при очень высокой температуре, но в основном находят применение лишь в качестве теплоизоляции печей и горячих агрегатов (паропроводов, котлов). Частным застройщикам стоит купить легкий огнеупорный кирпич для сокращения расходов энергоносителей на обогрев. С его помощью можно снизить теплопотери отопительных приборов и сэкономить от 10 до 45% топлива.

Достоинства и недостатки

Любой глиняный кирпич имеет свои слабые и сильные стороны, как и другие материалы.

К преимуществам можно отнести:

высокие плотностные показатели;
устойчивость к низким температурам;
практичность использования;
огнестойкость;

экологичность;
возможность осуществлять различные проекты независимо от сложности конструкции;
большой ассортимент изделий;
при наличии опыта кладку можно производить своими силами;
эстетические качества.

Минусы:

хрупкость;
достаточно высокая стоимость определенных видов кирпича;
при неблагоприятных факторах могут появляться высолы на поверхности;
кладка требует определенных навыков.

Маркировка керамического кирпича

В маркировке керамического кирпича указывается полная информация о его типе. Проставляется размер кирпича в миллиметрах в формате: длина*ширина*высота. Обязательно указываются основные характеристики, приведенные выше. Чтобы расшифровать информацию, надо помнить условные обозначения материала каждого вида:

К — кирпич
Кл — клинкерный.
Р — рядовой (строительный).
Л — лицевой (отделочный, декоративный).
Г — горизонтальные пустоты.
По — полнотелый.
Пу — пустотный.
Ш — шлифованный.
Пг — пазогребневой.

В маркировке указаны все ключевые характеристики, включая размер и тип

После указания размеров, через косую идет указание класса прочности, класс средней плотности и морозостойкость. Приведем несколько примеров маркировки и ее расшифровку:

КР-р-по 250*120*65/1НФ/200/2,0/50. Читать надо это так: керамический кирпич (КР), рядовой (р), полнотелый (по). Размером 250*120*65 мм, 1НФ — формат и габариты. Далее идут: класс прочности М 200, класс средней плотности 2,0, что соответствует 1410-2000 кг/м³, морозостойкость F50 (50 циклов).
КРГ-л 250*120*88/1,4НФ/50/1,2/75. Звучит это так: кирпич керамический (КР), с горизонтальными пустотами (Г), лицевой (л). Размер керамического кирпича 250*120*88 мм, типоразмер 1,4 НФ. Класс прочности М50, класс средней плотности 1,2, что соответствует весу 1010-1200 кг/м³. Морозостойкость 75 циклов (F75).
КМ-пг 510/10,7НФ/150/0,8/75. Расшифровывается это обозначение так: камень керамический (КМ) с пазогребневым соединением (ПГ), габаритом рабочей части 510 мм, типоразмера 10,7 НФ. Марка прочности М150, класс плотности 0,8 (энергоэффективный), морозостойкость F 75.

На упаковке (палете) может быть нанесен логотип или другая информация по усмотрению производителя

Новый способ маркировки приближен к нормам ЕС. Стандарт не запрещает заводам в сопроводительных документах указывать дополнительные характеристики. Также можно наносить на упаковку дополнительную информацию, которая облегчает идентификацию производителя.

Технология кирпичной кладки

Схема кладки керамического кирпича: А – ложковой ряд, Б – тычковый ряд, 1-3 – последовательность действий.

Стандартный размер материала значительно облегчает технологию строительства. Камни укладываются порядно на цементно-песчаную смесь со смещением рядов относительно друг друга. Технология называется «перевязкой». Для обеспечения дополнительной прочности каждые 4-5 ложковых ряда перевязывают тычковым, в котором элементы стены расположены перпендикулярно предыдущим.

Керамический кирпич в углах перевязывается 1/3 либо ¾ камнями, смещение на прямых участках производится в половину длины (12 см). При использовании разного формата материала в основной, облицовочной кладке перевязка производится следующим образом:

четыре ряда одинарного кирпича соответствуют по высоте трем полуторным;
высота двух рядов двойного кирпича соответствует четырем одинарным;
два двойных ряда связываются тычком с тремя рядами полуторного.

Размеры материала учитывают производители оконных, дверных блоков для облегчения монтажа светопрозрачных конструкций, входных групп. Это позволяет снизить теплопотери в местах примыкания стен.

Керамический кирпич из глины — виды и габариты по стандарту

Условное обозначение изделий и правила маркировки

Метод расчета с использованием объема

Номенклатура строительных керамических материалов

Фото галерея кирпича
