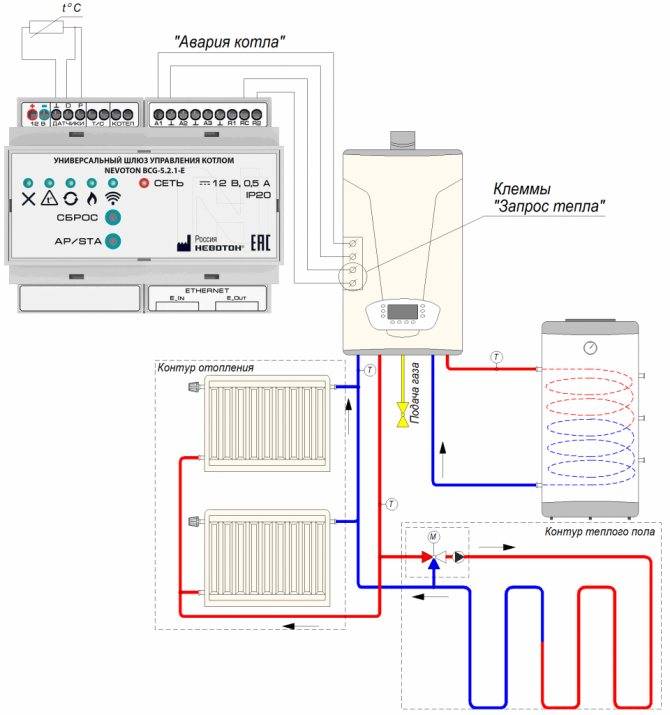

Устройство котельной и дистанционное управление газовым котлом

Функции gsm-модуля

Каждый конкретный модуль имеет разное количество функций, которые зависят от:

  • числа каналов, и соответственно, датчиков, которые можно подсоединить;
  • особенностей дистанционного управления и контроля;
  • возможности регулировать параметры отопления.

Стандартный набор датчиков осуществляет сканирование температурного режима, давления, наличия угарного газа. При настройке вспомогательных — вы сразу получите расширенный функционал. Подобные датчики могут цифровыми или аналоговыми.

  • включение/отключение всей отопительной системы;
  • возможность включить или выключить котел, выполнить перезагрузку самого устройства или вспомогательных приборов;
  • получение сведений о состоянии котла ежедневно, информация приходит в виде мобильных сообщений. В сообщениях будут содержаться следующие данные: температура, параметры работы оборудования, в случае возникновения внештатных и аварийных ситуаций — они тут же будут отображены;
  • дистанционное изменение настроек функционирования электрического котла, интенсивности температуры во всем доме или в отдельной комнате;
  • во избежание подключения третьих лиц для сим карты вы можете задать пин-код;
  • контроль стабильности электрического напряжения (ваш агрегат будет защищен от резких перепадов энергии);
  • контроллер функционирует в автономном режиме (обеспечивается это аккумулятором). В случае отключения электричества модуль продолжит работу на аккумуляторе.

Помимо основных функций у модулей, есть и ряд вспомогательных:

  1. При желании пользователь может осуществить подключение дополнительного реле.
  2. Включение аварийной сирены.
  3. Запуск вспомогательного оборудования и возможность осуществлять управление им на дистанции при помощи гаджета.

Комнатный термостат Protherm ZONT H-1V

Общие положения по проектированию

Каждый шаг монтажа котельной установки должен быть продуман, поэтому не стоит самостоятельно пытаться проектировать коммуникации и заниматься установкой оборудования, лучше обратиться к специалистам, которые имеют огромный опыт в монтаже инженерных систем для частных коттеджей. Они дадут ряд ценных подсказок, например, помогут выбрать наиболее оптимальную модель котла и определить место его установки.

Предположим, для небольшого дачного дома достаточно настенного аппарата, который без труда расположится на кухне. Двухэтажный коттедж, соответственно, нуждается в специально выделенном помещении, которое обязательно оборудуется вентиляцией, отдельным выходом и окном. Места должно быть достаточно для размещения остальных составляющих: насосов, соединительных элементов, труб и др.

Процесс проектирования котельной для частного дома включает в себя несколько пунктов:

  • подготовка схемы котельной относительно расположения внутри дома;
  • схема распределения оборудования с указанием основных технических характеристик;
  • спецификация на используемые материалы и оборудование.

Кроме приобретения компонентов системы и их монтажа, а также графических работ, среди которых должна присутствовать принципиальная схема, профессионалы помогут с оформлением необходимых документов.

Пример принципиальной схемы водогрейной котельной: I – котел; II – испаритель воды; III – подогреватель исходной воды; IV – тепловой двигатель; V – конденсатор; VI – подогреватель (дополнительный); VII – аккумуляторный бак

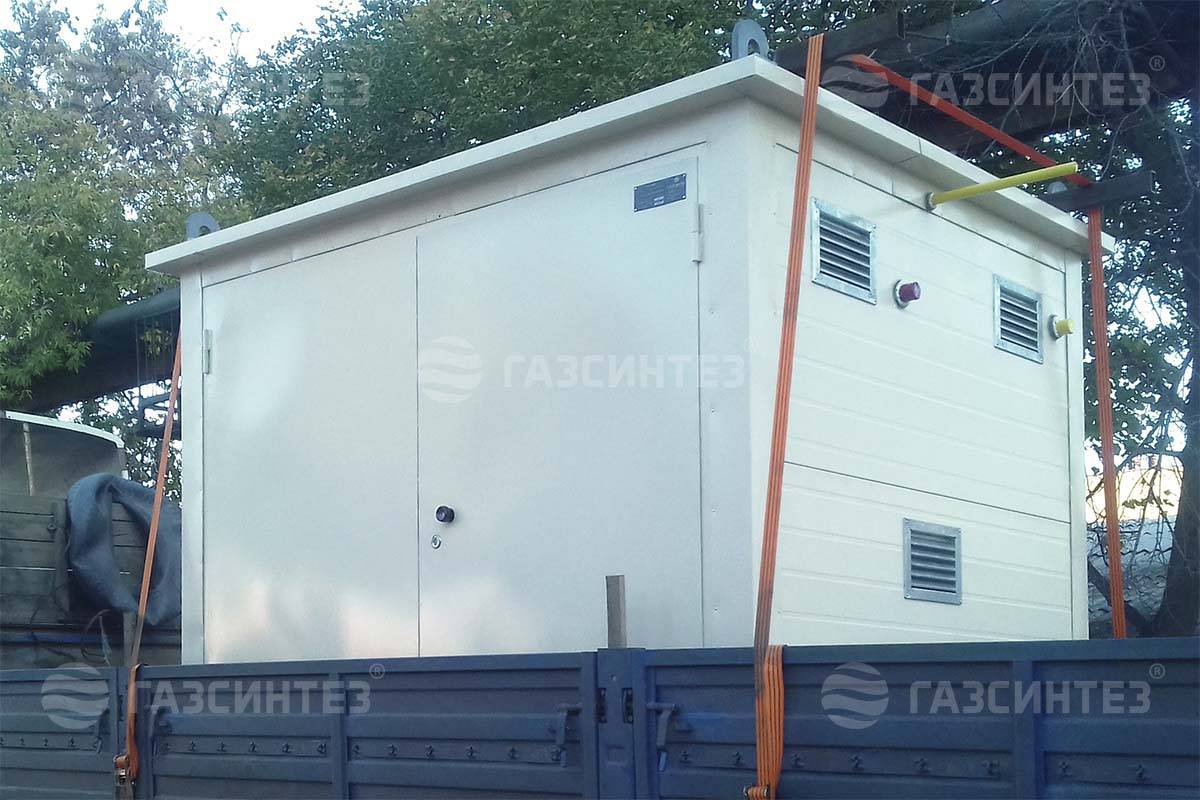

Конструкция ТГУ 100-200 кВт на газообразном топливе

ТГУ представляют собой малогабаритные котельные модульного типа. Модули выполнены в виде блок-боксов — металлических контейнеров с закрепленными сэндвич-панелями толщиной 80 мм. Сэндвич-панели устанавливаются с внешней стороны в качестве стеновых и крышных панелей. Цвет подбирается в соответствии с пожеланиями Заказчика.

В модулях предусмотрена система приточно-вытяжной вентиляции, которая осуществляется через легкосбрасываемые вентиляционные решетки. Воздух подается в достаточном количестве, обеспечивая необходимый воздухообмен в помещении и стабильную работу газогорелочных устройств.

Оборудование и трубопроводы покрыты антикоррозийным составом, что увеличивает их прочность и сопротивляемость негативному химическому воздействию. Поверхности нагрева, имеющие температуру свыше 45°С, дополнительно теплоизолированы.

Виды газовых котельных

Котельной называют отдельное помещение, которое выделяется для установки нагревательного оборудования. Монтаж газового котла высокой мощности в отдельном помещении позволяет создать необходимую безопасность для эксплуатации потенциально взрывоопасного оборудования.

В зависимости от места расположения помещения выделяют следующие виды котельных:

  1. При сооружении отдельной постройки для установки газового оборудования говорят об отдельно стоящей котельной. Отопительные магистрали, которые идут от этой постройки к дому, хорошо утепляются, чтобы не было теплопотерь. Преимущество таких вариантов в надежной защите от шума, который издает работающее оборудование, а также безопасности для людей в случае плохого удаления угарного газа.
  2. Пристроенная разновидность примыкает к жилому дому. Этот вариант более выгодный тем, что не нужно тянуть коммуникации от отдельной постройки в дом и хорошо их утеплять. Более того, вход в это помещение можно организовать непосредственно из дома, чтобы зимой вам не приходилось ходить по улице для регулировки работы котла и проверки исправности системы.
  3. Встроенный тип таких помещений располагается внутри дома. В этом случае намного проще прокладывать отопительный контур и другие необходимые коммуникации.

Принцип работы оборудования

Газовое автономное отопление в многоквартирном доме работает от котла, установленного в квартире. Для подачи газа включается электронный или пьезорозжиг. Высекаемая искра поджигает запальник, который горит, пока не отключат устройство.

Подавать газ в район горелки, когда не включён запальник, нельзя из-за вероятности взрыва. Запальник приводит в действие главную горелку, греющую теплоноситель до заданной температуры.

По достижении нужных показателей горелка автоматически отключается. Стоит температуре теплоносителя опуститься ниже определённой отметки, срабатывает термический датчик и возобновляется газовая подача.

План с электрокотлом

Электрический котел — агрегат, нагревающий теплоноситель с помощью преобразования электричества в тепловую энергию. Он применяется в качестве источников теплоснабжения для небольших пригородных домов либо, как аварийный источник с газовым или твердотопливным котлом.

Исходя из модификации таких устройств, используются разнообразные схемы подсоединения электрокотлов к отоплению. Наиболее популярной является многоуровневая система отопления с комбинацией приборов нагрева в виде радиаторов и системы «теплый пол».

Базовые элементы электронагрева частного дома:

  1. Источник отопления, электрокотел.
  2. Группа безопасности, с воздушником, предохранительным клапаном и манометром, для сбрасывания излишнего давления в сети.
  3. Коллектор для направления воды по контурам.
  4. Радиаторы.
  5. Теплообменник для ГВС.
  6. Расширительный бачок, для гидрокомпенсации системы.
  7. Коллектор для системы «теплый пол».
  8. Система теплый пол.
  9. Фильтр очистки теплоносителя от взвешенных веществ.
  10. Обратный клапан.
  11. Циркуляционный электронасос.
  12. Сети электроснабжения.
  13. Автоматика безопасности с сигнализацией.

Принцип действия газовых котлов

Все существующие модели можно разделить на две основные группы:

Конвекционные котлы обладают более простой конструкцией и невысокой стоимостью. Встретить такие модели можно повсеместно. Нагрев теплоносителя происходит исключительно за счет воздействия открытого пламени горелки. При этом большая часть тепловой энергии передается на теплообменник, но некоторая (иногда достаточно значительная) ее часть теряется вместе с отводимыми продуктами сгорания газа. Самый главный недостаток, не используется скрытая энергия водяных паров, входящих в состав удаляемого дыма.

Конвекционный котел Gaz 6000 W

К преимуществам таких моделей стоит отнести достаточно простую конструкцию, возможность отведения продуктов сгорания за счет естественной тяги (при наличии соответствующих требованиям дымоходов).

Вторая группа — это конвекционные газовые котлы. Их особенность заключается в следующем — конвекционное оборудование не может использовать энергию удаляемого с дымом водяного пара. Именно этот недостаток и позволяет устранить конденсационная схема газового котла.

Газовый котел Bosch Gaz 3000 W ZW 24-2KE

Суть работы таких устройств — продукты горения, имеющие достаточно высокую температуру, проходят через специальный теплообменник, в который поступает вода из обратки системы отопления. При условии, что температура такого теплоносителя ниже точки росы для воды (около 40 градусов), на внешних стенках теплообменника начинает конденсироваться пар. При этом высвобождается достаточно большое количество тепловой энергии (энергия конденсации), которая и обеспечивает предварительный нагрев теплоносителя.

Но существуют и некоторые негативные моменты, характеризующие конденсационную технику:

Для работы в конденсационном режиме необходимо обеспечить температуру обратки не более 30-35 градусов. Поэтому такие агрегаты в основном применяются для низкотемпературных (не более 50 градусов) систем отопления. Так же котлы данного типа можно использовать в системах с большой теплоотдачей, например, в системах теплого водяного пола. Достаточно хорошо зарекомендовали себя котлы, в которых конденсационный теплообменник используется для обеспечения горячего водоснабжения.

Техническое обслуживание и настройку оптимального режима работы котла может выполнить только грамотный специалист. В регионах, мастеров, способных разобраться в конденсационных котлах, не слишком много. Поэтому обслуживание устройства может обойтись достаточно дорого.

Кроме того, сама стоимость оборудования данного класса высока, отнести такую технику к бюджетному варианту не удастся даже при большом желании.

Но разве стоит отказываться из-за таких недостатков от возможности сэкономить более 30% энергоносителя. Именно такая экономия и небольшой срок окупаемости конденсационных котлов и делает их приобретение целесообразным с экономической точки зрения.

Котлы с открытой и закрытой камерой сгорания

Такие котлы существенно различаются своими техническими возможностями, при этом условия их применения так же отличаются.

Атмосферные котлы оснащены камерой сгорания открытого типа. Воздух, необходимый для сгорания газа поступает в камеру непосредственно из помещения. Поэтому при выборе таких котлов необходимо строго контролировать соблюдение нормативных требований воздухообмена в помещении. В комнате должна действовать эффективная система вентиляции, кроме того, отвод продуктов горения в режиме естественной тяги возможен только при устройстве высоких дымоходов (отвод дыма выше уровня кровли здания).

Настенный газовый котел Logamax U054-24K атмосферный двухконтурный

К достоинствам таких котлов относят достаточно приемлемую стоимость, простоту конструкции. Но стоит учитывать то, что КПД таких агрегатов чаще всего не слишком высок (по сравнению с более совершенными моделями).

Турбированный настенный двухконтурный котел оснащается камерой сгорания закрытого типа. Такие агрегаты подключаются в основном к коаксиальным дымоходам, обеспечивающим не только отвод продуктов горения, но и подачу свежего воздуха в камеру сгорания с улицы. Для этого в конструкцию котла встраивается электровентилятор небольшой мощности.

Газовый котел FERROLI DOMIproject F24 настенный двухконтурный турбированный

Основное преимущество турбированного котла заключается в повышенной производительности, при этом КПД устройства достигает 90-95%. Благодаря этому появляется возможность сократить расход топлива. Но стоит учитывать то, что стоимость таких котлов достаточно высока.

Монтаж внутренних газопроводов промышленных котельных

Какие требования надо учесть при монтаже внутреннего газопровода:

  • Прокладка осуществляется открытым способом. Разъемные узлы доступны для ремонта и контроля.
  • Фланцевое или резьбовое соединение допустимо на отрезках установки контрольных приборов, газовых устройств, арматуры. Остальные участки труб свариваются.
  • Каждый кран и затвор имеет ограничитель поворота на 90°. Задвижки с фиксированным шпинделем оборудованы указателем степени открытия.
  • Газовые трубы не пролегают рядом с агрессивными средами, горячими металлическими поверхностями, не пересекают окна, дверные проемы.
  • Правильный монтаж газопровода обеспечивает собственный отвод продуктов сгорания для всех агрегатов.
  • Уклоны газопровода, вертикальное положение стояков, расстояния от стен – в точном соответствии с проектными показателями.

До начала работ арматура проходит испытания и ревизию у производителя.

Технология монтажа газопровода

После оформления обязательных документов и разметки начинается строительство газопровода.

  1. Устанавливаются приборы, к которым будут подведены трубы.
  2. Устройство опорных элементов. Чем шире труба, тем дальше друг от друга расположены кронштейны, крюки или крепежные хомуты. Расстояние между ними зависит от диаметра труб.
  3. Внутренняя часть теплопровода проверяется, при необходимости очищается от снега, льда, посторонних предметов. Укладка перед свариванием осуществляется с помощью центраторов на специальных прокладках.
  4. Соединение трубных заготовок и заводских монтажных узлов. Система поворотов и компенсаторов нивелирует сдвиги конструкции под влиянием перемены температур.
  5. Присоединение газопровода к оборудованию.
  6. Пробная подача газа – испытание на герметичность.
  7. Окончательное подключение.

Проектирования дымохода

Важно запомнить, что неправильное проектирование (расчеты параметров) и эксплуатация, несоблюдение норм при присоединении дымохода к котлу этого класса приводит к возникновению опасной ситуации

При проектировании отопительной газовой установки особое внимание нужно уделить дымоходу и газоходу. Установка дымохода должна проходить по всем нормам СНиП. То есть следует сделать правильный расчет всех характеристик и норм, которые будут отвечать параметрам котла

Так как от этого проектирования зависит эксплуатация установки, и качество выбросов продуктов сгорания

То есть следует сделать правильный расчет всех характеристик и норм, которые будут отвечать параметрам котла. Так как от этого проектирования зависит эксплуатация установки, и качество выбросов продуктов сгорания.

Газоходы – это трубопровод, который является частью дымохода. По газоходу перемещаются продукты горения для выброса в дымовую трубу.

В зависимости от функциональности и расположения проектирование газоходов может быть:

  • Вертикальный газоход;
  • Горизонтальный газоход;
  • Подъемный газоход;
  • Опускной газоход;
  • Поворотный газоход.

Изготовляется (проектируется) конструкция газохода из стали 3-8 мм толщиной (расчет зависит от мощности котлов). При очень высокой температуре выбросов следует защитить трубы футеровочным покрытием или др. Это нужно, для того чтобы уберечь трубы от агрессивной среды выбросов и опасности при эксплуатации. Газоходы в установках с лицензией должны прокладываться над землей.

Зачем нужно управлять системой отопления

Техника управления котлом по gsm производится при помощи специального устройства именуемого GSM-модулем. Устройство имеет вид компактного блока, который легко устанавливается на стену или монтируется на ДИН-рейку. Далее осуществляется управление котлом через телефон (настроив СМС необходимого формата) или используя интернет, тогда для этой цели устанавливают специальное приложение.

В результате появляется возможность получить следующие преимущества:

  • возможность создать в доме требуемый температурный режим вне зависимости от текущего времени года и находясь при этом в любом удобном месте;
  • дистанционно подготовить комфортные климатические условия внутри дома перед посещением, ведь приятней приезжать в загородный дом, если там заранее натоплено;
  • в зимние морозы не придется переживать о разгерметизации отопительной системы, даже если нет возможности посетить загородный дом безотлагательно;
  • получать извещения о текущих неполадках, находясь за пределами дома;
  • мгновенно остановить работу отопления в аварийных ситуациях;
  • использовать топливо в экономном режиме;
  • предотвратить возникновение сложных последствий в аварийной ситуации, получив возможность отключить котел в любую минуту.

Благодаря GSM-контролю координация отоплением переходит на новый уровень, получив возможность влиять на текущие события, находясь (при этом) вдали от работающего агрегата. Эта опция открывает новые возможности для людей, проводящих много времени в дороге, не имея возможности осуществлять ежедневный контроль над работой отопительной системы.

Как решить вопрос с технической стороны

Вне зависимости от того, какая система подачи тепла отвечает за обогрев помещения (кроме, конечно, дровяных печей ручной загрузки и каминов), ее можно оборудовать электроникой удаленного управления котлом отопления.


Установка режима отопления при управлении котлом дистанционно

Связано это с тем, что большинство современных котельных установок имеют в своей структуре электронные платы согласования, через которые можно подсоединить дистанционные блоки. Если же оборудование для обогрева старых образцов не предусматривает такой модернизации (или оно самодельное), вопрос все же решаем.

На выбор потребителю есть три основных варианта как внедрить дистанционное управление котлом у себя в жилище:

  • Используя специальные GSM модули управления отопительными устройствами;
  • Подключая так называемый «умный термостат» через WI-FI;
  • Оборудуя радиаторы многофункциональными терморегуляторами.

Требования к проектной организации

Работа по проектированию котельной может выполняться только теми проектными организациями, которые обладают допуском СРО и имеют в своем кадровом составе высококвалифицированный аттестованный персонал.

Заказчики, имеющие опыт строительства котельных рекомендуют при подборе проектной компании обращать внимание на такие важные моменты:

  1. Наличие реализованных проектов теплоснабжения, желательно в районе возведения проекта.
  2. Опыт по работе с контролирующими организациями.
  3. Разрешения СРО на проектно – наладочные работы по теплоэнергетическим объектам.
  4. Возможность проведения всего комплекса — от проектирования до введения в работу.
  5. Возможность выполнения подбора и поставки оборудования, монтажно-наладочных работ и постгарантийного обслуживания.

Особенности управления

Данная схема позволяет обеспечить погодозависимое управление домашним отоплением. Сегодня это направление является наиболее перспективным в бытовом секторе энергетики, поскольку позволяет экономить значительные объемы энергии и финансов.

Для ее реализации в схему вводится дополнительный датчик внешней контроля Т воздуха. Погодозависимый регулятор работая с двумя температурными датчиками — наружного и внутреннего воздуха обеспечивает более тонкое управление процессами нагрева, что понижает уровень системной инерционности и низкие удельные затраты на выработку одной единицы тепловой энергии.

Для реализации мобильной системы выпущены программы управление газовым котлом через смартфоны, работающих как на программном обеспечении Андроид, так и на Apple. Они максимально полно, с визуальными эффектами и хорошей графикой представляют пользователю весь процесс управления котлоагрегатом. Для аппаратов на Java и простых телефонов схема функционирует через отправку смс. Установку модуля GSM может выполнить подготовленный пользователь, следуя заводским рекомендациям. Кроме того возможно обратится в сервисную службу производителя таких устройств за консультацией.

Если особняк или дом имеют устойчивое подключение к интернету с Wi-Fi роутером, то практичнее установить дистанционное управление котлоагрегатом через ПК. Для чего будет нужно задействовать спец. оборудование:

  • Интернет-шлюз, подключенный к маршрутизатору;
  • приемное устройство на котлоагрегате;
  • 2-канальный термостат с режимным программатором;
  • пульт дистанционного управления котлом по GSM.

Такая схема контроля позволяет:

  • Выполнять корректировать режимов агрегата и дополнительного оборудования.
  • Устанавливать позонную регулировку.
  • Настраивать температуру ГВС.
  • Регулировать работу кондиционера.
  • Запускать энергосберегающие режимы функционирования оборудования.
  • Выполнять дистанционное управление по внутренней линии связи, между первичными устройствами и приемниками сигнала.

Дополнительная информация! Для реализации схемы GSM- регулирования через интернет, потребуется компьютер или любые мобильные устройства с возможностью GSM передачи, которые будут передавать сигналы через роутер, поддерживающего связь с первичными датчиками и управляющим ресивером.

Разновидности и классификация газовых котлов

Принцип работы оборудования зависит от разновидности, классификации. Для правильной эксплуатации нужно знать разновидность оборудования.

По способу установки выделяют два типа:

  • настенный, подходит небольшому помещению;
  • напольный, подходит для большой площади, одновременно отапливает, обеспечивает ГВС.

По типу дымоотвода выделяют:

  • открытый или атмосферный;
  • закрытый или турбированный.

По функциональности:

  • одноконтурный с одним радиатором;
  • двухконтурный с двумя радиаторами.

По разновидности горелки:

  • моделируемый с автоматической регулировкой пламени;
  • обычный, без регулировки.

По типу поджига:

  • пьезорозжиг запускается с нажатием на кнопку;
  • электронный работает автоматически.

По принципу работы:

  • конвекционный включает обычную схему, водяной теплоноситель;
  • конденсационный использует обычный нагрев и тепло водяного пара.

Ассортимент газовых приборов разнообразен, для правильного выбора следует учесть все нюансы дальнейшего использования и площадь помещения.

Устройство котельной и принцип работы

Чтобы работа котельной была безопасной, нужно правильно ее обустроить. Если планируется устройство котельной в частном доме на газу, то для этих целей нужно выделить отдельное помещение.

При его устройстве придерживаются следующих принципов:

  1. В этом помещении нельзя располагать больше двух нагревательных агрегатов.
  2. Легковоспламеняющиеся и горючие материалы здесь не хранят.
  3. В качестве напольного покрытия можно использовать прочную бетонную стяжку или нескользкую кафельную плитку либо керамогранит.
  4. Обшивка стен выполняется из негорючих материалов – стальные или асбестовые листы, штукатурка с последующей побелкой или покраской.
  5. Котел лучше установить в центральной части помещения, чтобы в любой момент можно было провести его техническое обслуживание.
  6. Входные двери с внутренней стороны обшиваются негорючими материалами, например, листом оцинкованной стали.

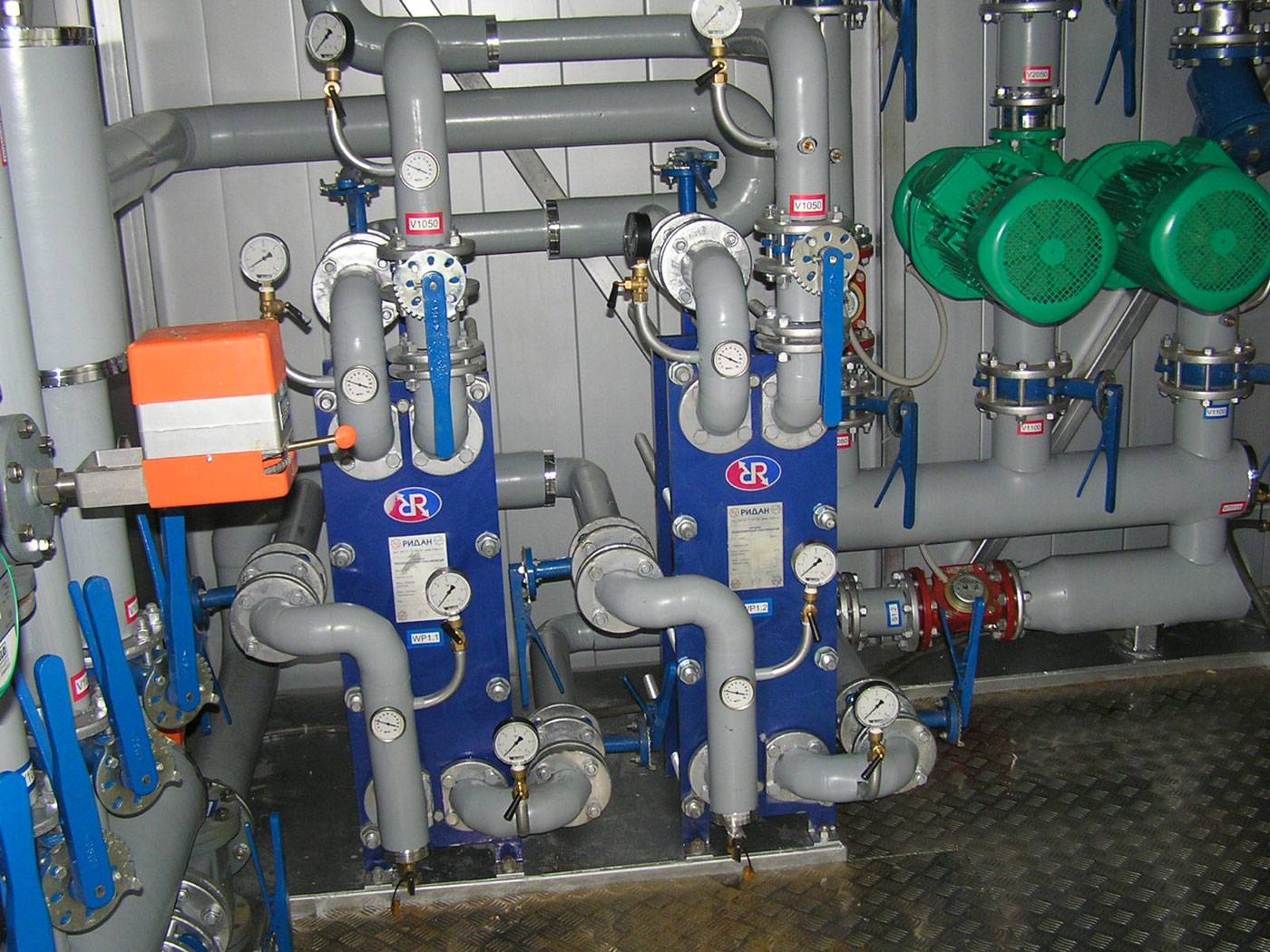

Принцип работы газовой котельной основан на сгорании природного топлива (сжиженного или магистрального газа). За бесперебойную подачу топлива отвечает автоматическая система обеспечения газом. При утечке топлива или аварийной ситуации защитная система перекрывает подачу газа.

Основные узлы газовой котельной


Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

В котельной монтируются следующие важные узлы и агрегаты:

  • газовое нагревательное оборудование;
  • магистраль с газом;
  • сетевой насос;
  • система безопасности;
  • сети холодного водоснабжения, электроснабжения, канализации;
  • вентиляционная система;
  • дымоход;
  • контрольно-измерительные приборы;
  • автоматика управления.

Нагревательное оборудование может быть настенного или напольного типа. Поскольку настенный газовый котел обычно имеет небольшую мощность, для его монтажа не понадобится отдельное помещение. В котельной чаще устанавливают напольную разновидность газовых агрегатов. Котел может быть одноконтурным или двухконтурным.

Камера сгорания в таких агрегатах бывает закрытого или открытого типа. Котлы с открытой камерой нуждаются в наличии традиционного дымохода, а агрегаты с закрытой камерой укомплектовываются коаксиальным дымоходом.

Принцип работы котельной

Котельной называют отдельное помещение, которое выделяется для установки нагревательного оборудования.

В зависимости от места расположения помещения выделяют следующие виды котельных:

  1. При сооружении отдельной постройки для установки газового оборудования говорят об отдельно стоящей котельной. Отопительные магистрали, которые идут от этой постройки к дому, хорошо утепляются, чтобы не было теплопотерь. Преимущество таких вариантов в надежной защите от шума, который издает работающее оборудование, а также безопасности для людей в случае плохого удаления угарного газа.
  2. Пристроенная разновидность примыкает к жилому дому. Этот вариант более выгодный тем, что не нужно тянуть коммуникации от отдельной постройки в дом и хорошо их утеплять. Более того, вход в это помещение можно организовать непосредственно из дома, чтобы зимой вам не приходилось ходить по улице для регулировки работы котла и проверки исправности системы.
  3. Встроенный тип таких помещений располагается внутри дома. В этом случае намного проще прокладывать отопительный контур и другие необходимые коммуникации.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
