Идеальные решения для санузла: трап для душа в полу под плитку

Что такое трап и для чего он предназначен

Простейший душевой трап представляет собой металлическое, пластиковое или металлопластиковое устройство, обеспечивающее сбор и отведение воды с пола душевой комнаты. Он удобен, имеет простую конструкцию, безотказен в работе, обладает невысокой стоимостью.

Конструктивно трап для душа в полу состоит из следующих компонентов:

• водоприемная воронка с фланцем, в которую сливается вода из душа. В нижней части воронки имеется выходной патрубок для слива воды в канализацию. Фланец предназначен для крепления гидроизолирующей мембраны;
• съемная декоративная решетка, предназначенная для фильтрации крупного мусора;
• сифон, посредством которого создается гидрозатвор внутри сливного трапа. Гидрозатвор препятствует прохождению неприятных запахов в ванную комнату.

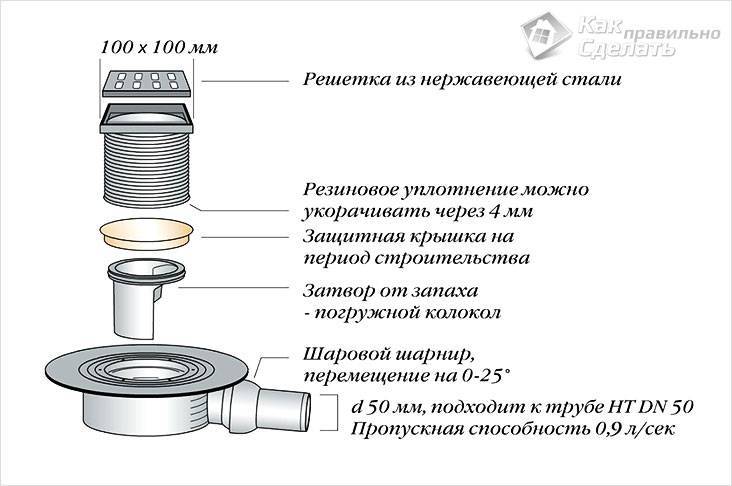

Устройство душевого трапа

Помимо сбора и отведения воды, трап сливной для душа выполняет такие полезные функции:

• задерживает мусор, который может попасть в канализационную трубу и вызвать там засор;
• предотвращает проникновение посторонних запахов в помещение благодаря имеющемуся внутри трапа гидрозатвору или сухому затвору;
• дает возможность прочищать слив в случае его засорения.

Монтаж трапа под плитку для душевой кабины

В случае монтажа трапа для частного дома, слив для душа устраивается в монолитном полу, и обеспечивается вертикальный отвод канализационной трубы. Для квартиры многоэтажного дома толщины стяжки пола недостаточно для устройства такой конструкции. В связи с этим приходится дополнительно поднимать уровень пола на 12-15 см в ванной и одновременно устраивать его уклон.

Монтаж трапа состоит из нескольких этапов:

определение местоположения трапа

Здесь важно учесть размер плитки, чтобы иметь возможность уложить кратное ее количество от стены до трапа. Тогда не придется ее резать, что сделает более эстетичным внешний вид душевой;
соединение трапа с канализационным сливом посредством сантехнических труб серого цвета диаметром 40-50 мм;
устройство теплоизоляционного слоя толщиной около 5 см

В качестве изоляционного материала отлично подойдет экструдированный или гранулированный пенополистирол. Под все сантехнические элементы вырезаются необходимые контуры;

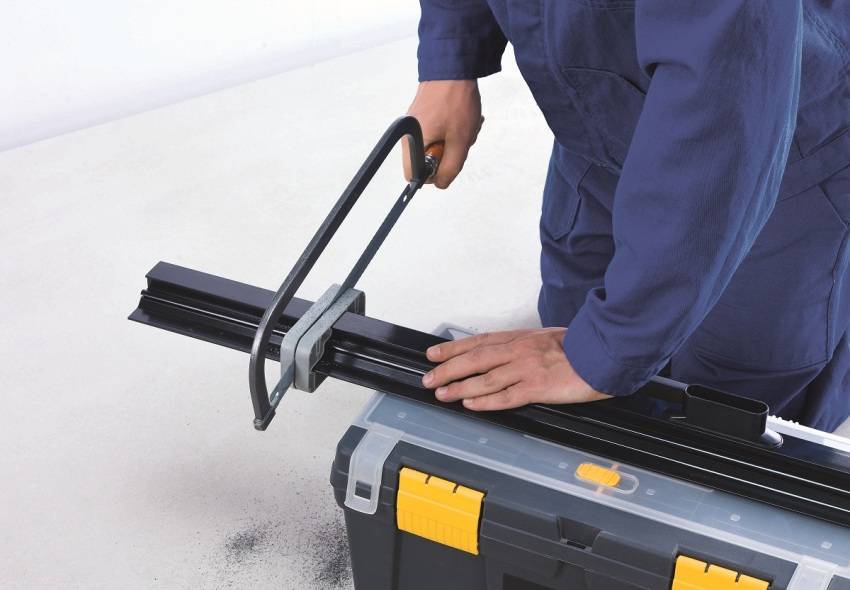

Шаг 1: обрезка трапа до нужных размеров

• выполнение черновой бетонной стяжки толщиной около 4 см, которая заполняет все свободное пространство до фланца сливного трапа. С помощью правила производится выравнивание слоя раствора;размещение гидроизоляционной мембраны, которая необходима для обеспечения дальнейшей герметизации пола;установка внутренней части в корпус трапа;
• выставление направляющих пластиковых реек различной толщины, которые входят в систему душевого трапа. Толщина реек постепенно уменьшается в сторону сливного отверстия. Это обеспечивает уклон поверхности. Уклон составляет 10 мм на метр будущей заливки;
• монтаж чистовой бетонной стяжки с необходимым уклоном в сторону слива. Ее уровень должен быть ниже высоты сифона на толщину плитки и слоя клеевого материала;
• укладка влагостойкой керамической плитки начиная от трапа по направлению к стене;
• затирка межплиточных швов влагостойкой затиркой;
• заделывание герметиком на основе силикона мест примыкания плитки к корпусу трапа;

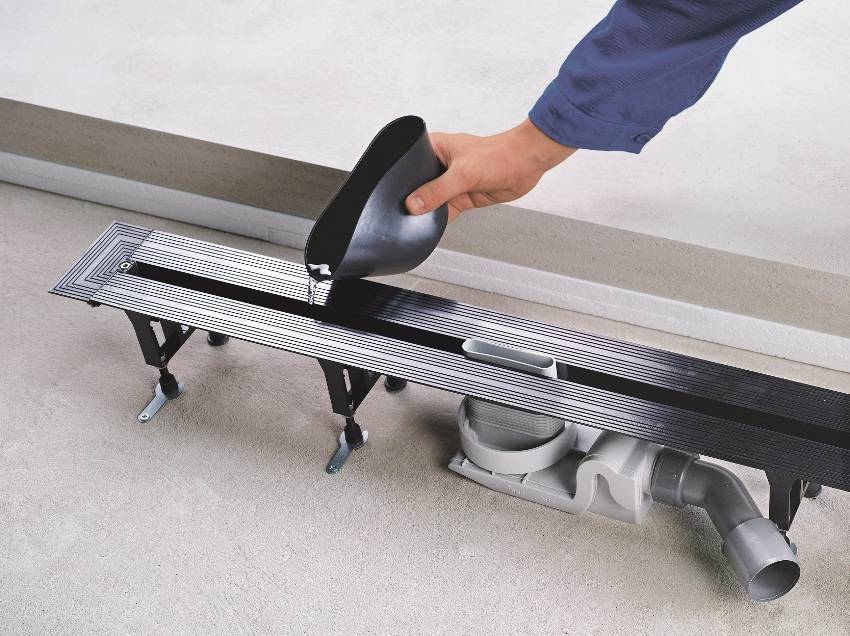

Шаг 2: сборка и установка системы, тестирование ее на герметичность

установка и крепление решетки на корпус трапа. Защитная решетка должна располагаться на одном уровне с поверхностью плитки или быть ниже ее на пару миллиметров.

После каждого нового слоя следует обработать места соединения пола со стенами гидроизоляционной мастикой или заклеить демпферной лентой для изоляции. Такая процедура позволит исключить возможность проникновения воды в нижние слои, что может способствовать образования очагов плесени и грибка.

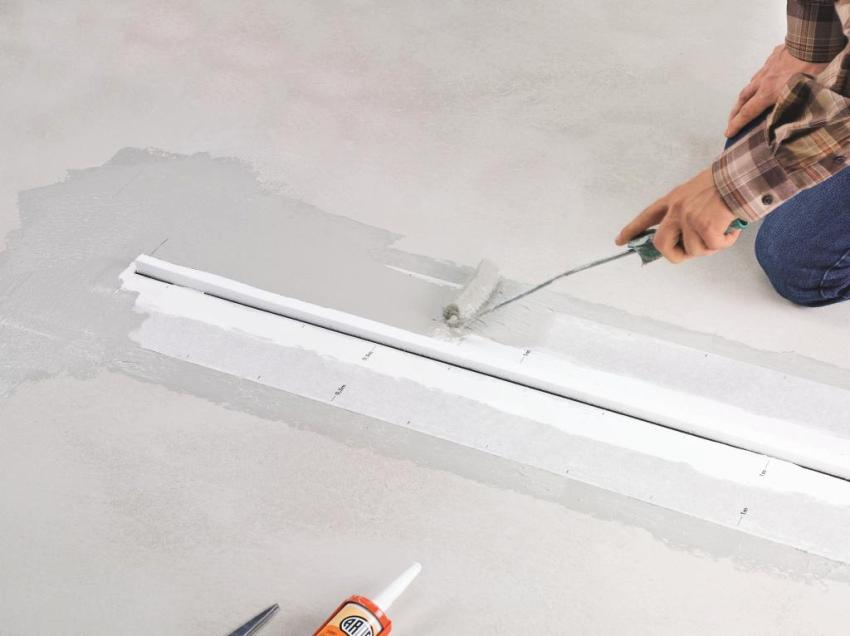

Шаг 3: установка трапа в стяжку, гидроизоляция пола перед укладкой плитки

Необходимые материалы и инструменты для работы

На любом этапе монтажа при себе следует иметь материал для разметки – маркер, рулетку, уровень, строительный нож. Для устройства бетонной стяжки потребуется емкость для приготовления рабочего раствора, ручной инструмент для нанесения мастики и выравнивания слоя (уровень, терка, мастерок).

Для укладки керамической напольной плитки понадобится ведро и дрель с необходимой насадкой для приготовления клеящего раствора, шпатели разного размера, плиткорез, уровень.

Количество расходного материала зависит от общей площади пола. Для монтажа пола под трап понадобится:

• сухая песчано-цементная смесь для устройства бетонной стяжки с расчетом 5 кг на 1 м?;
• экструдированный или гранулированный листовой пенополистирол толщиной 5 см для тепловой изоляции;
• гидроизоляционная мембрана, десятисантиметровая лента, мастика из расчета 3 кг на 1 м?;
• комплект металлопластиковых труб, сливной трап с муфтами и крепежом;
• керамическая плитка;
• клей для плитки из расчета 5 кг на 1 м?;
• герметик, затирка.

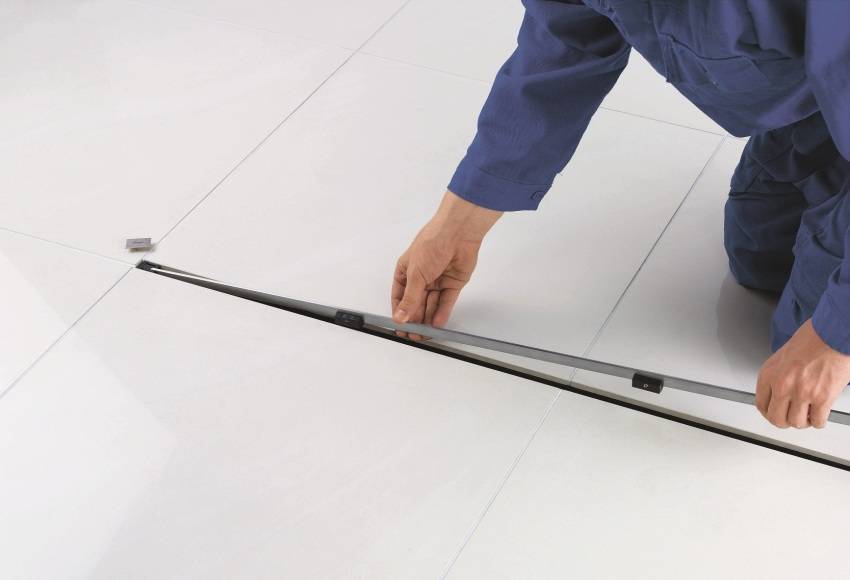

Шаг 4: укладка плитки, установка декоративной решетки трапа

Способ отвода сточных вод

Конструкция водоотвода для слива отработанной воды из моечной и парной выбирается с учётом типа грунта, на котором возведено строение, и интенсивности использования бани. Каждая из конструкций имеет свои особенности, преимущества и недостатки.

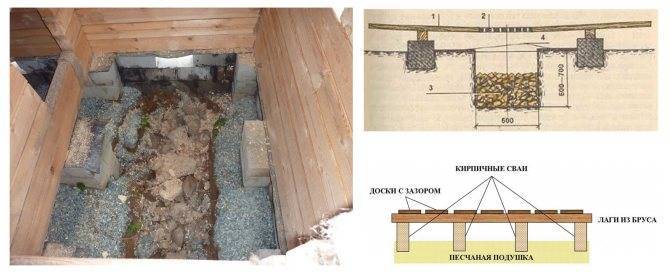

Приямок под баней

Приямок под баней с камнем для слива воды

Неглубокая яма, вырытая под полом моечной комнаты. На 2/3 приямок заполняется фильтрующими компонентами — щебень, шлак, водоносный песок. Такой естественный фильтр задерживает крупные частицы, очищая воду, которая после впитывается в нижние слои почвы.

К достоинствам этой системы можно отнести:

• не требует использования системы трубопровода;
• простота устройства, чистки и содержания.

Главный недостаток водоотвода в виде приямка в том, что его можно использовать только для бань на столбчатом фундаменте, расположенных на песчаных типах грунта. При частой эксплуатации бани может возникнуть перенасыщение почвы влагой — вода не будет успевать распространяться по почве, что приведёт к её застою внутри приямка.

Сливной колодец

Сливной колодец из ЖБИ и пластиковый септик

Наружная часть водоотвода выполнена в виде трубопровода и герметичного резервуара, заполняемого сточной водой, поступающей из бани. Для устройства резервуара используются колодезные кольца, пластиковый или металлический септик.

Среди преимуществ сливного колодца можно отметить:

• простота устройства на участке любого размера;
• колодец не требует периодической чистки;
• относительно низкая стоимость.

Для правильного функционирования водоотвода септик должен быть расположен ниже уровня бани. Это обеспечит естественный и беспрепятственный сток отработанной воды. К месту расположения септика должен быть организован свободный подъезд, иначе ассенизаторская машина с большой цистерной не сможет подъехать на нужное расстояние для протяжки водозаборного шланга.

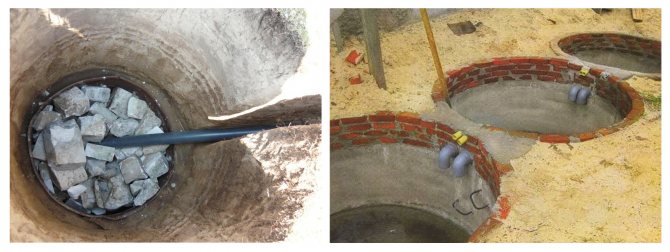

Фильтрационный колодец

Система фильтрационных резервуаров из трёх колодцев

Представляет собой колодец, заполненный мелкофракционным щебнем, мелкодроблёным кирпичом или шлаком. Отработанная вода, отведённая из моечной комнаты и парной бани, попадает в колодец и проходит через фильтрующий материал.

В результате образуется небольшой слой ила и большое количество полезных бактерий, очищающих воду. После постепенной очистки вода уходит естественным образом или же используется в хозяйственных нуждах для полива и орошения почвы.

Среди недостатков можно отметить то, что фильтрующий слой при частой эксплуатации бани быстро загрязняется и требует замены. Это весьма трудоёмкий процесс, так как щебень или шлак придётся изымать вручную. Несмотря на это эта технология оптимальная для устройства слива в банях, рассчитанных на семью, состоящую из 4–6 человек.

Грунтовая фильтрация

Грунтовая фильтрация на примере закрытого бойлера и распределительных труб

Водоотводящая система, состоящая из закрытого септика, где скапливается сточная вода, и канализационных труб, через которые происходит отвод воды после её очистки. Трубы монтируются по площади небольшого участка — это обеспечивает равномерное поступление и впитывание воды.

К преимуществам грунтовой фильтрации можно отнести:

• полная автономность;
• возможность водозабора с нескольких точек;
• высокая степень очистки.

По сравнению с другими способами отвода отработанной воды грунтовая фильтрация требует использования большой площади участка, на котором будет происходить впитывание воды. Работы по установке лучше проводить на этапе строительства бани, когда прилегающей к ней территория ещё не обустроена.

Для установки потребуется выкопать достаточно большой котлован под установку септика, что обязывает использование крупной строительной техники и специального оборудования.

Конструктивные особенности

По месту установки трапы можно разделить на такие виды:

• горизонтальные;
• вертикальные.

Горизонтальный трап чаще устанавливают в квартире, которая находится в многоэтажном доме, так как зачастую канализационное соединение проходит сбоку, под небольшим углом слива вод в трубу канализации. Таким образом, вода будет уходить в сторону, напрямую в канализацию.

Комплект душевого трапа

Комплект душевого трапа следующий:

1. Сифон. Он состоит из гидрозатвора и сухого/механического затвора. Эта конструкция служит для блокирования неприятного запаха, который может проходить из канализации. Сухой затвор представляет собой поплавковую конструкцию, которая реагирует на пересыхание сифона и предотвращает попадание зловонного запаха из трубы водоотвода. Когда происходит пересыхание воды, поплавок опускается, и створка закрывается. Механический затвор – незамерзающая конструкция, которая применяется в неотапливаемом помещении.
2. Декоративная решетка. Она устанавливается на корпус трапа и опирается на его поверхность. Поверхность решетки снаружи находится на одинаковом уровне с бортами трапа.
3. Кольцо водоотвода. Если произошел разрыв гидроизоляции, то кольцо позволит воде уходить обратно в сток через отверстие, которое находится в кольце.
4. Прижимной фланец из стали используется для обеспечения герметичности соединения гидроизоляции с корпусом душевого трапа.
5. Корпус трапа.

Конструкционные характеристики и назначение

Трап для душа относится к категории сложных сантехнических устройств, и закрепляется непосредственно на трубопроводе через специальное напольное отверстие. В состав такой конструкции входят:

• воронкообразный водоприёмник или корпус;
• сифон, отвечающий за создание эффективного гидравлического затвора;
• фланец, посредством которого выполняется герметичная фиксация гидроизолирующей мембранной части;
• решетка, предотвращающая засор и выход из строя канализационной системы;
• отводная муфтовая часть, присоединяемая к сливной части канализационной системы.

Схема сборки сливного трапа

В процессе эксплуатации сливного трапа всё устройство должно быть надёжно зафиксировано, а съёмная часть представлена только решетчатой накладкой. Значительная часть устройств душевого трапа устанавливается в пол, но некоторые модели встраиваются непосредственно в стену.

Декоративные решетки сливных трапов

Несмотря на кажущуюся простоту, сливные конструкции обладают широким функционалом:

• транспортируют водный поток в канализационный стояк;
• обеспечивают оптимальную герметичность стыка с полом;
• осуществляют первичную фильтрацию сточных вод и предотвращают засор канализации.

Посредством встроенного гидравлического затвора предотвращается проникновение в помещение всех неприятных канализационных запахов.

Конструктивные особенности

По месту установки трапы можно разделить на такие виды:

• горизонтальные;
• вертикальные.

Горизонтальный трап чаще устанавливают в квартире, которая находится в многоэтажном доме, так как зачастую канализационное соединение проходит сбоку, под небольшим углом слива вод в трубу канализации. Таким образом, вода будет уходить в сторону, напрямую в канализацию.

Комплект душевого трапа Комплект душевого трапа следующий:

1. Сифон. Он состоит из гидрозатвора и сухого/механического затвора. Эта конструкция служит для блокирования неприятного запаха, который может проходить из канализации. Сухой затвор представляет собой поплавковую конструкцию, которая реагирует на пересыхание сифона и предотвращает попадание зловонного запаха из трубы водоотвода. Когда происходит пересыхание воды, поплавок опускается, и створка закрывается. Механический затвор – незамерзающая конструкция, которая применяется в неотапливаемом помещении.
2. Декоративная решетка. Она устанавливается на корпус трапа и опирается на его поверхность. Поверхность решетки снаружи находится на одинаковом уровне с бортами трапа.
3. Кольцо водоотвода. Если произошел разрыв гидроизоляции, то кольцо позволит воде уходить обратно в сток через отверстие, которое находится в кольце.
4. Прижимной фланец из стали используется для обеспечения герметичности соединения гидроизоляции с корпусом душевого трапа.
5. Корпус трапа.

Подготовительные мероприятия

В статье в качестве примера описывается устройство поддона для душа в помещении с бетонным полом. Во время строительства в нем не планировалось обустраивать место под душевую кабинку. Стоки из поддона будут отводиться посредством трубы канализации.

Сначала систему слива собирают и примеривают на предполагаемом месте поддона. Его лучше делать пластиковым, а не металлическим, поскольку он более долговечен. Нужно помнить, что после завершения работ по обустройству душевого поддона своими руками, данную часть поменять невозможно. Пластиковые трубы надежно стыкуются между собой, и это обеспечивает несложность монтажа.

В первую очередь подготавливают санузел. Из него убирают все лишние предметы, чтобы они не помешали и не были повреждены.

Далее поступают следующим образом:

1. Очищают стену и основу пола. Удаляют старые плитки, поскольку на них нельзя сверху заливать бетонную стяжку.
2. Пол покрывают битумной мастикой. Нужно соблюдать небольшой заход этого материала на стены для обеспечения гидроизоляции.
3. На полу помещения заливают стяжку, если он имеет большие неровности.
4. После застывания бетона его грунтуют и покрывают гидроизоляцией, чтобы не допустить появления плесени и грибка.
5. Ожидают, пока защитный слой не высохнет.

Гидроизоляцию наносят тонким слоем, пользуясь кистью. При желании перед тем, как самому сделать поддон для душевой кабины, укладывают «теплый пол».

В процессе подготовки следует:

• пользоваться уровнем;
• делать стяжку, используя армирующую сетку;
• учитывать, что после утепления пола его уровень станет выше.

Что такое “трап” и для чего он нужен?

Трап для сливных вод относится к сантехническим устройствам, замаскированным под напольным покрытием. По сути это слив простой конструкции смонтированный под водонепроницаемым полом.

Главным назначением простого на вид элемента канализационных коммуникаций является отвод стоков в главный сливной ствол – стояк, но существует ряд не менее значительных функций:

• предотвращение засоров путем фильтрации использованной воды от крупных загрязняющих частиц с возможностью периодической прочистки;
• обеспечение герметичного соединения с напольным покрытием;
• защита от неприятных канализационных запахов.

Материал, из которого изготавливают все компоненты сливного устройства, должен быть антикоррозийным, поэтому трап собран из пластиковых или нержавеющих металлических деталей, иногда – в комбинированном исполнении.

По внешней форме трап может быть овальным, круглым, прямоугольным или квадратным. Конструктивно это линейные, точечные и пристеночные устройства. Точечный трап возможно расположить в любой точке помещения. Линейные и пристеночные трапы применяются по ее краям и преимущественно в углах комнаты.

Форма и размеры трапов представлены целой линейкой от различных производителей. От самых простых надежных моделей до сложных конструкций с отсечкой и каскадом обратных сухих и мокрых клапанов. Для удобства разработаны некоторые стандарты по высоте изделия, которая подбирается в зависимости от толщины стяжки пола.

Большое значение имеет высота изделия – обычно она равняется уровню подъема пола

Изделие должно быть прочным, износостойким, не нарушающим герметичность напольного покрытия.

Сегодня производителями выпускаются трапы с изменяемой высотой конструкции, что значительно облегчает монтаж изделия.

Один из оптимальных вариантов для домашнего душа – пластиковый трап с решеткой из нержавейки, сухим затвором и гидрозатвором, боковым или прямым выпуском

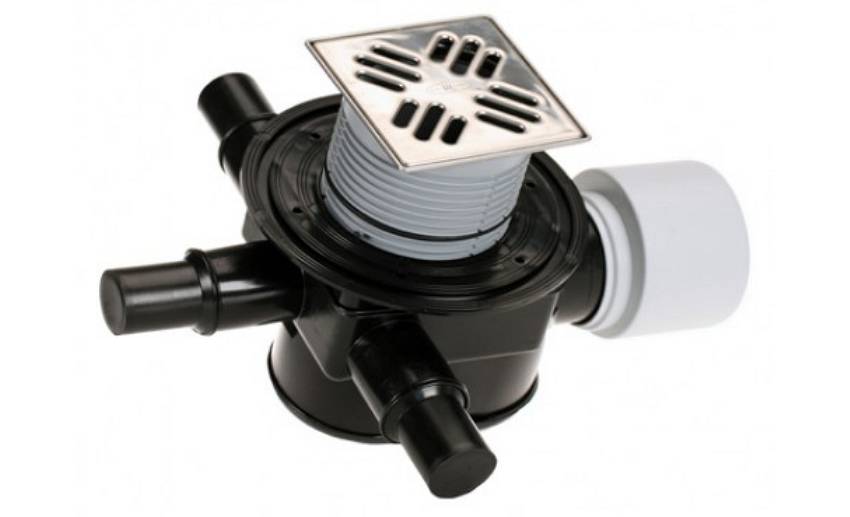

Внешне трап напоминает воронку, с одной стороны оснащенную фиксирующим фланцем, с другой – выпуском. Выпуски бывают одиночными или проходными (на случай, если в душевой кабинке подключено несколько устройств к одной трубе).

Каждый отвод заканчивается муфтой для соединения с трубопроводом. Внутри корпуса закреплен пропускной сифон с фильтрующей решеткой, являющийся гидрозатвором, предохраняющим от засоров и запахов. Иное строение имеют трапы-лотки.

При выборе трапа обратите внимание на размеры выпусков – они должны соответствовать диаметру входных отверстий в трубах. Лучше приобретать все в комплекте, а для надежности произвести пробную сборку

Не забудьте про соединительные муфты и крепеж, каждая деталь должна быть исправной, без трещин и сколов.

Сборная конструкция трапа позволяет при необходимости снимать верхние части и заменять их новыми, а также без ремонтных работ производить прочистку во время засора

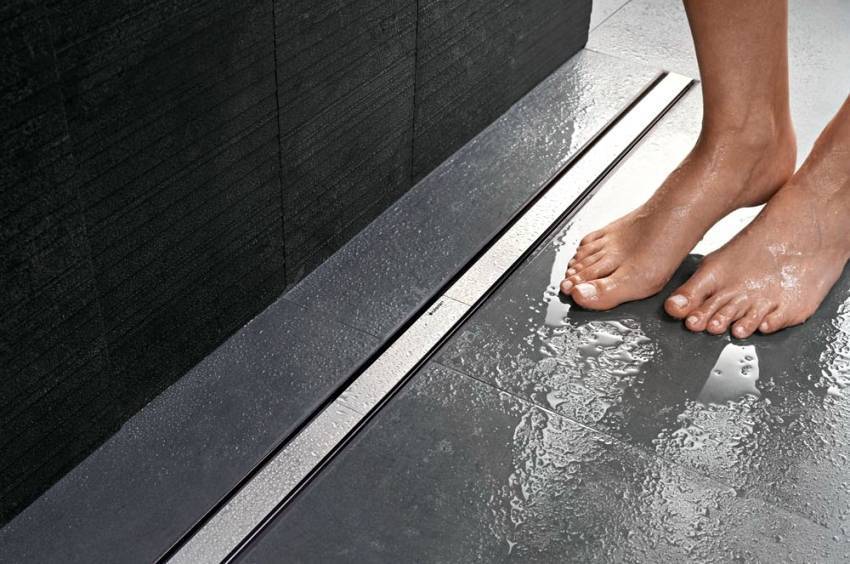

Линейные трапы для душа под плитку – обзор

Благодаря линейному дренажу нет никакой необходимости для дополнительных конструкций, каких-либо порогов или поддонов, достаточно только небольшого уклона и стока соответствующей длины.

Линейный трап для душа в полу под плитку может быть изготовлен из нержавеющей стали с различными узорами или поверхностями крышки, что позволяет встраивать его в пол душевой кабины.

Стандартные решетки имеют прямоугольную форму, но все чаще мы также можем встретить угловые трапы, точечные или в виде дуги. Выполнение дренажа в полу является неотъемлемой частью душевой кабины без поддона типа walk-in, или «свободный вход», которые становятся все более популярными в современной аранжировке.

Преимущества системы

• трап для душевой кабины под плитку делает максимальным использование пола в ванной комнате;
• делает его идеальным для людей с ограниченными возможностями, пожилых людей и детей;
• легкий и быстрый слив в канализацию;
• современный вид.

Линейный щелевой трап для душа

Как правило, такая модель выполнена из нержавеющей стали со следующими параметрами:

• высота от 90 до 150 мм,
• сливная мощность от 0,8 до 1,0 л / сек,
• монтажные ноги,
• слив с регулируемой высотой сифона от 35 до 50 мм,
• с защитой от обратного потока воды и возможностью очистки дренажной трубы,
• с элементом для регулировки высоты,
• со съемным сливным элементом (трубкой) с фильтром.

Варианты решеток трапов бывают разные:

Плавная регулировка длины и высоты

Производители предлагают все более и более инновационные и гибкие решения, чтобы свободно устроить пространство ванной. В дополнение к стандартным стокам появляются полосы из нержавеющей стали нескольких типов, например, для большого тропического душа или сбора большого количества воды, почти невидимые – заполненные керамической плиткой или камнем, выгнутые в виде буквы «U».

На рынке есть продукты, которые позволяют создавать индивидуальные размеры душа. Есть несколько отличных друг от друга решений. Например, модульные системы, состоящие из желобов разной длины, угловых трапов, декоративных решеток из нержавеющей стали, стекла, или, как плитка, где на полу видна только узкая щель.

Система комплектуется коленами, разной высоты и полосами разной ширины, а также дополнительными аксессуарами, то есть, креплениями, звукопоглощающими матами, ковриками под сифон с мембраной. Все компоненты можно свободно комбинировать.

Стандартный перепад, который может обеспечить надлежащий слив воды должен составлять около 1-2,5%. Если трап установлен на стороне комнаты, то следует организовать перепад высоты 5 мм по всему желобу. То же самое относится и в случае двух трапов, смонтированных параллельно.

При выборе трапа, в первую очередь следует обратить внимание на так называемую высоту монтажа. Мы должны также проверить, сколько воды будет он пропускать

Помните о том, что подключать дренажную трубу надо с соответствующим уклоном, который обеспечит правильный отвод воды в канализацию

Очень важно также правильно выровнять дренажную канаву, что в случае использования модульного линейного трапа не сложно и может быть сделано быстро и точно с помощью регулируемых монтажных ножек

При монтаже вы должны хорошо продумать заранее, то есть еще в стадии проектирования пола, систему оттока воды. Отток, сифон и соединение элементов, которое скрывается в полу, требует примерно 15 см запаса под уровнем пола. Следует учитывать, что положение трапа имеет решающее значение для обеспечения его надежной работы. Независимо от того, будет трап вмонтирован в плитку на полу или к стене, следует обеспечить соответствующий уклон, чтобы позволить эффективный дренаж воды – как правило, он должен составлять примерно 1-2,5%.

Чрезвычайно важным вопросом является эффективная гидроизоляция пола, необходим герметизирующий слой. В случае линейного дренажа рекомендуется использовать уплотнительную ленту из бутилкаучука, доступную в комплекте с трапом. Это решение в сочетании с качественными материалами для выполнения уплотнительного устройства гарантируют герметичность всей конструкции.

Очень важной также является акустическая изоляция специальным матом толщиной около 6 мм, который укладываются в душевой зоне между полом и стяжкой

Рейтинг

В моём рейтинге присутствуют устройства для отвода воды только тех производителей, изделия которых я, когда-либо устанавливал. Исходя из своего опыта могу сказать, что европейские производители все делают неплохую продукцию, при покупке нужно смотреть цену и комплектацию.

А так они более-менее все одинаковы. Дешёвые китайские и турецкие лотки и трапы приобретать не советую. Замена трапа стоит в 10-20 раз дороже, чем стоимость товара + установки. Думаю, что лучше изначально купить более качественный товар.

Мой рейтинг точечных трапов

Трап для душа Tim BAD011002

У этого товара 2 достоинства:

• Небольшая стоимость, порядка 500 рублей;
• Маленькая высота — 67 мм.

Из недостатков: трап изначально нужно выставлять точно по высоте финишного покрытия пола. Нет сухого затвора. Из 4 купленных трапов заказчиком, 3 протекли в месте сварки. Может быть это партия была бракованная, но я эти трапы ставил всего один раз и больше не рискнул.

Трап для ванны, для душа TECE S110

Несколько раз приходилось ставить такие трапы. При покупке нужно смотреть комплектацию. В комплекте может не быть ножек и сухого сифона. Плохого про этот трап ничего сказать не могу, но, на мой взгляд, цена высоковата.

Сливной трап AlcaPlast

Чешский производитель AlcaPlast выпускает много товаров для слива воды. Среди всего, что я ставил — это твёрдый середнячок. С одной стороны пластик хлипковат, с другой стороны, ещё ни разу проблем с этими трапами и лотками не возникало.

Точечный душевой трап Aco

Эта продукция высокого качества с повышенной пропускной способностью до 120 литров в минуту. Подойдёт для любого тропического душа. Стоимость тоже высокая. Несколько раз их ставил, да крепко, надёжно, но дорого.

Трап для душа Viega Advantix

Мне эти трапы нравятся больше всего соотношением цена — качество. Поэтому их я больше всего установил в свой жизни. Точного количества не знаю, но пару сотен штук точно поставил. Проблем с ними нет. Сухой затвор в комплекте. Пластик крепкий.

Мой рейтинг душевых лотков

Водоотводящий жёлоб AlcaPLAST Simple

Достоинства: пластик неплохого качества. Гидроизоляционная лента в комплекте. Комбинированный сифон, при испарении воды запаха в помещении не появится.

Жёлоба лотки ACO (Ако)

Их делают в Германии из нержавейки высокого качества. Премиальный бренд, поэтому стоят относительно дорого, но есть несколько бюджетных моделей. Всего один раз такой ставил. Ничего плохого сказать не могу.

Дренажный канал TECE TECElinus

Тоже делают в Германии и тоже высокая цена: лотки от 15 тысяч рублей и решётка ещё тысяч 5 выйдет. Ничего плохого сказать не могу, но мне кажется, что цена завышена.

Лоток для душа Viega Advantix

Делают в Германии. Дренажные каналы встречались из нержавейки или пластик + нержавейка. Хорошее качество. С продукцией этого бренда у меня проблем никогда не было, рекомендую к покупке. Но ценник тоже недешёвый и начинается от 15 тысяч рублей.

Лотки жёлоба MIANO

В последний год я их всем заказчикам рекомендую. Делают в Чехии. Пластик крепкий. Бывают корпуса чёрного угольного цвета, который круто смотрится. У всех обычно пластик серого цвета.

Дренажный канал в комплекте с гидрозатвором и сухим затвором. Высокая пропускная способность: подойдёт для тропического душа.

Удобная регулировка ножек при монтаже. Их можно крутить прямо через корпус отвёрткой. Это ускоряет установку лотка в разы.

Гидроизоляция в комплекте. При этом ценник средний. В моём понимании эти жёлоба идеальны по соотношению цена — качество.

Подготовка к установке трапа

После того как была проведена проверка состояния деревянного пола, найдено оптимальное место для установки трапового слива, обязательно выверяют схему расположения канализационных труб.

Из-за очень маленькой высоты водяного столба трап в условиях бани оказывается очень чувствительным к углу наклона сливной канализационной трубы. Настолько, что многие мастера стараются проверить работоспособность траповой системы еще до монтажа утеплителя и половиц.

Для этого на собранных лагах сбивают коробку из планок, в которую устанавливают корпус трапа. К выводному фланцу подключают канализационные трубы.

Заливая небольшое количество воды, можно очень просто найти оптимальное расположение труб сливной системы в подполе бани. Место расположения коммуникаций фиксируют, оставляют собранным на лагах вывод канализационной трубы, а сам трап демонтируют и возвращаются к нему после настила половиц.

Этапы выбора трапа

Разобраться в многообразии моделей слива под плитку, и какой трап выбрать, подскажет список их критериев отбора. Причем есть последовательность в отборе моделей.

1. Перед тем, как сделать слив в полу, выбирается направление патрубка выхода. Уточняется расположение трубы системы канализации и ее входа. С горизонтальным патрубком большая высота стяжки для слива не обязательна, поскольку сам трап невысокий. Когда канализационная труба в ванной располагается низко, то рекомендуется устанавливать душ со сливом в полу с вертикальным патрубком.
2. Пропускная способность сливной конструкции зависит от диаметра отверстия выхода патрубка идущего к канализации. Больше диаметр – быстрее поток отработанной воды поступает в канализацию. Показатель колеблется в диапазоне от 0,4 л/сек. до 2,0 л/сек. Распространенный диаметр патрубка слива – 5,0 см. Монтируется конструкция и с другими значениями. Возможно, понадобятся переходники для подсоединения патрубка к отверстию канализации. Водяная пробка образует гидрозатвор и останавливает просачивание «ароматов» в помещение. Располагается жидкость в нижнем изгибе колена.
3. Последующий шаг – это выбор между сухого типа затвором или гидрозатвором. На выбор повлияет частота использования душа с трапом в полу. Если кабина часто используется, то гидрозатвор будет работать в полную силу. С перерывами в эксплуатации рекомендуется выбирать слив с сухим затвором. Если ванная комната оснащена системой «теплый пол» и душем с трапом в полу, то без «сухого» затвора будет сложно справиться с запахами канализации. При наличии жидкости затворки приподнимаются, нет ее – затворки опускаются и останавливают «ароматы».
4. После всех сделанных шагов выбирается декоративная решетка трапа с учетом размера и цвета плитки.
5. Сделать выбор регулируемой по высоте модели трапа – это обеспечить аккуратную установку модели, точность монтажа по уровню совпадения верха конструкции с полом.

Конструкционные особенности

Внешний вид внутренней части трапа для душа в полу под плитку напоминает по строению воронку, для перелива жидкостей, установленную в улитку. Воронка оснащена фланцем для надежной фиксации в посадочном месте, другая ее сторона оборудована техническими выпусками, они предназначены для забора сточных вод. Фланец и улитка должны быть герметично соединены, во избежание неконтролируемого оттока проточной воды.

Трап многоузловой

Существуют трапы для сбора канализационных оттоков только с душевой кабинки, в таком случае выпуск имеет только одно отверстие. Если требуется подсоединить к системе канализации дополнительное сантехническое оборудование (стиральную машину, раковину), то применяются выпуски с несколькими ветвями.

Линейный трап

Во внутренней части трапа обязательно присутствует сифон, его конструкция обеспечивает слив воды, и напоминает обычный сифон как в раковине, однако он несколько видоизменен.

Как устроен трап
Важно! Во время приобретения слива в магазине следует внимательно изучить его конструкцию и соотнести ее с имеющимися у вас условиями подключения

Особое внимание стоит уделить высоте трапа, диаметру труб отведения, а так же наличию сколов и трещин на них.
Работа трапа. Трапы для душа могут отличаться по нескольким факторам:

Трапы для душа могут отличаться по нескольким факторам:

• максимальной загрузке – чем больше диаметр патрубков в трапе, тем с большим количеством воды он способен справится в единицу времени;
• по условиям эксплуатации – для частного или общего пользования;
• месту установки – бывают трапы горизонтальной и вертикальной конструкции;
• внешнему виду – вариации по дизайну широко представлены.

Если вы еще не знаете, какова будет высота заливки стяжки под плитку, то можно приобрести трап с телескопической системой изменения длины патрубков.

Необходимые материалы и инструменты

Один из необходимых для такой работы инструментов – лазерный нивелир с функцией построения плоскостей. Без него будет трудно правильно выставить маячки так. Чтобы создать правильный уклон пола. Если у вас нет такого инструмента, лучше найти возможность взять его в аренду или приобрести, поскольку он будет полезен для множества работ по домашнему ремонту и отделки помещений.

Также необходимо подготовить:

• Сливной трап точечной конструкции.
• Канализационные трубы нужного диаметра (пластиковые).
• Материалы для создания стяжки (цемент, песок, воду). Можно купить готовую смесь или отдельные компоненты.
• Пенополистирол.
• Емкость для замешивания ЦПС и строительный миксер.
• Инструменты и маяки для заливки пола.

Подготовив все, согласно проекту, можно приступать.
