Расчет вентиляции дома

Цели и задачи

Выбранная для реализации схема вентиляции в частном доме определяется несколькими исходными обстоятельствами, среди которых основными считаются:

1. Месторасположение дома. Например, для загородного особняка вентиляция решает иные проблемы, чем для дома, расположенного в городской черте, да ещё на шумной улице, с интенсивным транспортным движением.
2. Площади вентилируемых помещений дома и его этажности: для двух- и более этажных индивидуальных построек система вентиляции будет существенно отличаться от устройства вентиляции дома в один этаж.
3. Интенсивность хозяйственной деятельности. Схема вентиляции дачи, используемой периодически заметно проще аналогичных устройств в доме, предназначенном для постоянного проживания.
4. От архитектурного проекта здания. Наличие либо отсутствие в нём подвальных и чердачных помещений, а также мансарды будут оказывать заметное влияние на выбор наилучшей (для данных конкретных условий) схемы вентиляции в частном доме.
5. Взаимодействие вентиляционной системы с прочими инженерными коммуникациями, которые прокладываются при возведении дома. Монтаж вентиляции в частном доме связан, в частности, с принятой системой его отопления.

Как сделать вентиляцию в частном доме, и с чего начать? Основной задачей вентиляционной системы своего дома является обеспечение оптимального баланса притока и оттока воздуха в помещениях.

Указанный норматив можно принять только как оценочный, с которым можно будет впоследствии сравнить фактические расчётные параметры.

Работы по устройству вентиляции в частном доме своими руками обычно начинают с выбора критериев её эффективности. Известно, что показатели наилучшей интенсивности воздухообмена для различных помещений дома существенно разнятся между собой. Например, в кухнях (а часто – также в ванных и санузлах) проектируется индивидуальная вытяжка, производительность которой следует учитывать при проектировании системы вентиляции. Особые условия воздухообмена существуют для подвальных помещений, если там устанавливаются отопительные котлы, работающие на твёрдом топливе или газе. Кратность обмена увеличивается также в случаях, когда подвалы предназначаются для хранения продуктов, а в чердачных помещениях или мансардах предусматриваются отапливаемые зоны, например, для занятий спортом. Игнорирование этих обстоятельств приводит к появлению застойных зон, неизбежными спутниками которых становятся грибки и плесень.

Последствия некачественной вентиляции

Проектирование вытяжной вентиляции не должно стать помехой для монтажа трубопроводов и прочих сантехнических коммуникаций. Наконец, важным является и финансовый фактор: вентиляция в коттеджах должна полностью выполнять возложенные на неё функции при минимальных затратах энергии. При неустойчивом энергоснабжении рекомендуется предусматривать возможность работы вентиляционных систем от альтернативного источника. Обустройство приточно-вытяжной вентиляции своими руками — во многих случаях вполне реальная задача.

СВ с рекуперацией

Существенной экономии удается добиться путем реорганизации системы вентиляции и оснащения ее рекуператором – теплообменником, в котором теплота отводимого воздуха передается поступающему потоку.

Реорганизация заключается в следующем:

1. Приточный канал устраивается только один, так что для раздачи свежего воздуха в помещения приходится сооружать сеть воздуховодов.
2. Траекторию движения воздушного потока приходится делать замкнутой, объединяя вытяжные каналы в один и подводя его к приточке (здесь установлен рекуператор). Это требует применения большего количества материалов.
3. Система может работать только с механическим побуждением (принудительно).

Однако, все эти усложнения вполне себя оправдывают, так как в результате лишь малая часть тепла выбрасывается наружу. Конкретная величина зависит от типа теплообменника. Наиболее эффективными являются роторные рекуператоры. Благодаря этим устройствам величину теплопотерь в СВ удается снизить четырех-шестикратно.

Расчет

Целью расчета СВ является определение сечения вытяжных каналов и приточных клапанов, а также их количества. Каждый этаж рассчитывается отдельно, при этом выполняются следующие действия:

1. По приведенным в нормативных документах данным определяют минимальный объем воздуха Qп, который за час должен поступать в помещения с приточными клапанами.
2. По тем же нормативам рассчитывают минимальный объем воздуха Qв, который за час должен удаляться из помещений с вытяжными каналами.
3. Наибольшую из полученных величин принимают за требуемую производительность вытяжных каналов Qр.
4. Исходя из размеров здания, задаются длиной вытяжных каналов.
5. По специальным таблицам подбирают такое сечение вытяжных каналов, чтобы при заданных длине и температуре в помещении они имели требуемую производительность.

Чтобы показать методику в действии, рассчитаем вентиляцию 1-этажного дома. В состав строения площадью 120 кв. м входят следующие помещения:

• 5 комнат (суммарная площадь – 90 кв. м);
• кладовка или гардеробная (4,5 кв. м);
• кухня и санузел.

Потолок имеет высоту 3 м. Высота вентилируемого подпольного пространства (полы – деревянные на лагах) составляет 30 см.

Расчет выполняем по вышеприведенному плану.

Шаг 1

Согласно нормативам, кратность воздухообмена в помещениях с приточными клапанами должна быть не менее 1-го объема в час. Таковыми в данном случае являются комнаты. Следовательно, объем поступающего в течение часа воздуха должен составлять:

Qп = 90х3х1 (кратность) = 270 куб. м/час.

Шаг 2

Для помещений с вытяжными каналами в нормативах прописаны следующие требования:

• для кухни, ванной и туалета: воздухообмен в объеме, соответственно, 60, 25 и 25 куб. м/час;
• для кладовки и подпольного пространства: кратность воздухообмена – 0,2 объема в час.

Следовательно, общий объем удаляемого за час воздуха должен составлять:

Qв = 60 + 25 + 25 + (4,5х3 + 120х0,3)х0,2 = 119,9 куб. м/час.

Производительность вытяжной вентиляции принимаем по наибольшему из вычисленных значений:

Qр = 270 куб. м/час.

Шаг 4

Исходя из конструктивных соображений, задаемся длиной вытяжных вентканалов. С учетом высоты чердака она будет составлять 4 м.

Шаг 5

По таблице определяем, что при длине в 4 м и температуре в помещении в пределах 20 градусов производительность канала с площадью сечения в 204 кв. см. составит 45,96 куб. м/ч. (именно такие каналы имеются в бетонных блоках, которые предполагается применить при строительстве).

Следовательно, нам понадобится как минимум 270/45,96 = 5,8 каналов. После округления до ближайшего наибольшего целого получим 6 каналов.

Шаг 6

Попробуем распределить полученное число каналов по помещениям:

• кухня, туалет, ванная и кладовка – по одному каналу;
• подпольное пространство – 2 канала (ввиду его конструктивных особенностей).

Однако, при такой схеме на кухне не удастся обеспечить требуемый воздухообмен: производительность вытяжного канала составляет 45,96 куб. м/ч, в то время как по нормативам требуется ежечасный воздухообмен в объеме 60 куб. м/ч.

Предлагается увеличить число каналов до 7-ми и установить на кухне два канала вместо одного.

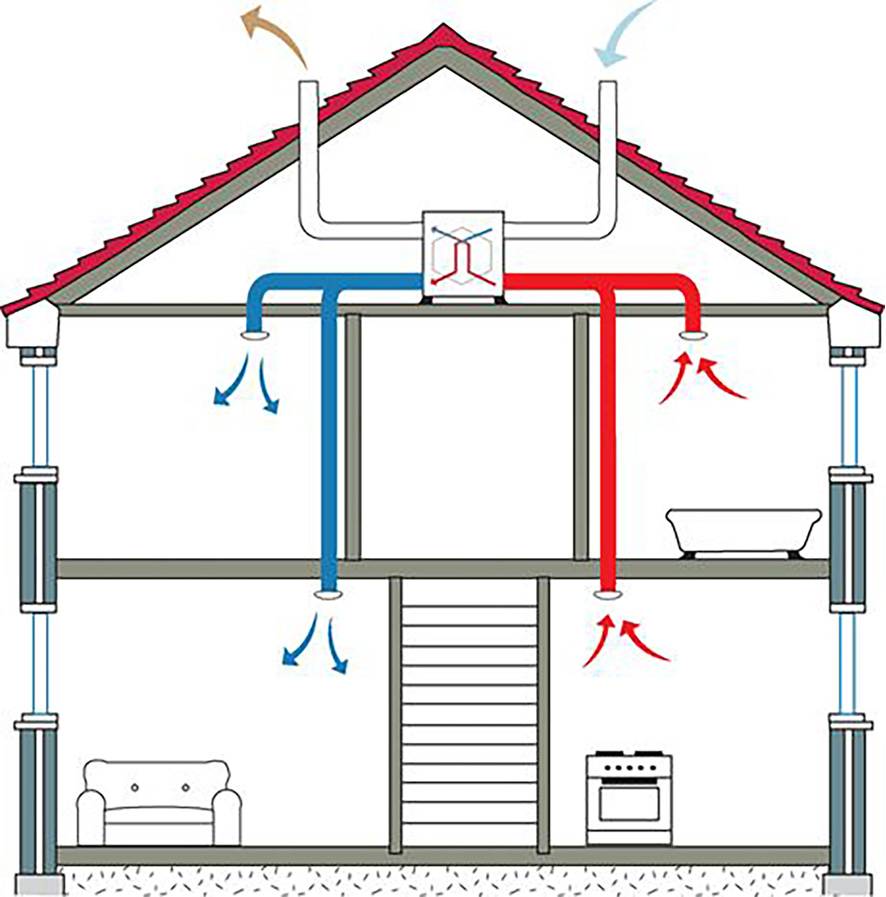

Схема естественной и принудительной вентиляции с рекуперацией

Производительность вентиляционных каналов, установленных в кладовке и подполье, более чем в 10 раз превышает величину требуемого нормативами воздухообмена. Так, в кладовке вместо необходимых 2,7 куб. м/ч мы имеем 45,96 куб. м/ч; в подполье – вместо 7,2 куб. м/ч получили почти 92 куб. м/ч.

Однако, сокращать производительность этих каналов до нормируемых значений путем установки маленьких вентиляционных решеток нельзя, так как они обеспечивают вентиляцию всего дома и в этом случае мы не сможем получить приток объемом 270 куб. м/ч.

Эффективным решением с точки зрения теплосбережения является установка на вытяжные каналы заслонок, управляемых гигростатом – датчиком контроля влажности.

Подбираем высоту труб

Следующий шаг – определение силы тяги, возникающей внутри вытяжного блока при заданном перепаде высот. Параметр зовется располагаемым гравитационным давлением и выражается в Паскалях (Па). Расчетная формула:

• p – гравитационное давление в канале, Па;
• Н – перепад высот между выходом вентиляционной решетки и срезом вентканала над крышей, м;
• ρвозд – плотность воздуха помещения, принимаем 1.2 кг/м³ при домашней температуре +20 °С.

Методика расчета основана на подборе требуемой высоты. Вначале определитесь, на сколько вы готовы поднять трубы вытяжки над кровлей без ущерба внешнему виду здания, затем подставьте значение высоты в формулу.

Пример. Берем перепад высот 4 м и получаем давление тяги p = 9.81 х 4 (1.27 — 1.2) = 2.75 Па.

Теперь грядет сложнейший этап – аэродинамический расчет отводных каналов. Задача – выяснить сопротивление воздуховода потоку газов и сопоставить результат с располагаемым напором (2.75 Па). Если потеря давления окажется больше, трубу придется наращивать либо увеличивать проходной диаметр.

Аэродинамическое сопротивление воздуховода вычисляется по формуле:

• Δp – общие потери давления в шахте;
• R – удельное сопротивление трению проходящего потока, Па/м;
• Н – высота канала, м;
• ∑ξ – сумма коэффициентов местных сопротивлений;
• Pv – давление динамическое, Па.

Покажем на примере, как считается величина сопротивления:

1. Находим значение динамического давления по формуле Pv = 1.2 х 1² / 2 = 0.6 Па.
2. Сопротивление от трения R находим по таблице, ориентируясь на показатели динамического напора 0.6 Па, скорости потока 1 м/с и диаметра воздухопровода 225 мм. R = 0.078 Па/м (обозначено зеленым кружочком).
3. Местные сопротивления вытяжной шахты – это жалюзийная решетка, отвод кверху 90° и зонт на конце трубы. Коэффициенты ξ этих деталей – величины постоянные, равные 1.2, 0.4 и 1.3 соответственно. Сумма ξ = 1.2 + 0.4 + 1.3 = 2.9.
4. Окончательное вычисление: Δp = 0.078 Па/м х 4 м + 2.9 х 0.6 Па = 2.05 Па.

Сравним расчетный напор, образующийся в воздухопроводе, и полученное сопротивление. Сила тяги p = 2.75 Па больше, чем потери давления (сопротивление) Δp = 2.05 Па, шахта высотой 4 метра слишком высока, строить такую бессмысленно.

Теперь укоротим вентканал до 3 м, снова произведем перерасчет:

1. Располагаемое давление p = 9.81 х 3 (1.27 — 1.2) = 2.06 Па.
2. Удельное сопротивление R и местные коэффициенты ξ остаются прежними.
3. Δp = 0.078 Па/м х 3 м + 2.9 х 0.6 Па = 1.97 Па.

Напор природной тяги 2.06 Па превышает сопротивление системы Δp = 1.97 Па, значит, шахта трехметровой высоты станет исправно работать на естественную вытяжку и обеспечит нужный расход удаляемых газов.

Канал вентиляции Ø225 мм можно разделить на 2 меньших трубы, но не по диаметру, а по сечению. Получаем 2 круглых вентканала 150—160 мм, как сделано на фото. Высота обеих шахт остается неизменной — 3.5 м.

Вычисление аэрации

В летний период аэрация обеспечивает проникновение потока воздуха в производственные помещения через просветы входных дверей и ворот снизу. В холодное время года необходимое количество свежего воздуха поступает через верхние просветы, расположенные над уровнем полового основания на расстоянии более 4 м. На протяжении всего года организованная естественная вентиляция осуществляется через форточки, дефлекторы и специальные шахты.

В зимний период фрамуги оставляют открытыми только в местах интенсивных тепловыделений, например, над генераторами. В период генерации в промышленных помещениях температура воздуха намного выше температуры внешней среды, соответственно, его плотность меньше. Это явление приводит к разнице внешнего и внутреннего атмосферного давления.

На определенной высоте комнаты показатель давления воздушной среды равен показателю внешнего давления. Выше этой плоскости формируется излишнее напряжение, которое способствует удалению горячей воздушной массы из помещения. Ниже этой плоскости наблюдается разряжение, способствующее притоку извне свежего прохладного воздуха. Давление, которое вынуждает в процессе работы природной вентиляции перемещаться воздушные массы, можно определить расчетным путем.

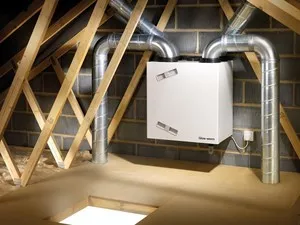

Для чего нужен рекуператор

В периоды, когда температура воздуха близится к нулю, на обогрев воздуха внутри помещения владельцы тратят много ресурсов, и соответственно несут много финансовых потерь. К тому же при естественной вентиляции возникают сквозняки, и только что нагретый воздух уходит сквозь микрощели. Получается, что владельцы домов попросту «отапливают улицу». Для экономии тепловой энергии применяется принцип рекуперации. Входной и выходной потоки встречаются в теплообменнике – рекуператоре. Зимою нагретые воздушные потоки, что выталкиваются на улицу, отдают часть своего тепла обогащенному кислородом холодному воздуху из улицы. Аналогично проходит рекуперация охлаждения летом – теплый приточный воздух с улицы отдает тепло уже отработанному воздуху, понижая тем самым свою температуру. Стоит отметить, конструкция рекуператора разработана так, чтобы свежие и уже отработанные потоки находились в отдельных отсеках и не смешивались – процесс теплообмена осуществляется через стенки устройства. Установки могут быть подвесными, стационарными и прямоточными. Достоинства систем рекуперации:

• отсутсвие сложности в монтаже;
• преобразование энергии подаваемого воздуха в тепло, что позволяет сохранить до 50% тепла в холодный период;
• наличие модулей для очистки приточного воздуха от пыли, мелких частиц, аллергенов.

К недостаткам использования теплообменника можно отнести:

• высокая цена;
• энергозависимость;
• выпадение конденсата на стенках рекуператора из-за разности температур;
• некоторые модели работают достаточно шумно.

Приборы для вентиляции в частном доме могут устанавливаться только в одном конкретном месте, например кухне (местные) или вентилировать все помещение (общие).

Производительность по воздуху

Проектирование системы вентиляции начинается с расчета требуемой производительности по воздуху или «прокачки», измеряемой в кубометрах в час. Для этого необходим поэтажный план помещений с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь. Расчет начинается с определения требуемой кратности воздухообмена, которая показывает сколько раз в течение одного часа происходит полная смена воздуха в помещении.

Например, для помещения площадью 50 м2 с высотой потолков 3 метра (объем 150 кубометров) двукратный воздухообмен соответствует 300 кубометров/час. Требуемая кратность воздухообмена зависит от назначения помещения, количества находящихся в нем людей, мощности тепловыделяющего оборудования и определяется СНиП (Строительными Нормами и Правилами).

Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.

Расчет воздухообмена по кратности:

L = n * S * H, где

• L — требуемая производительность приточной вентиляции, м3/ч;
• n — нормируемая кратность воздухообмена: для жилых помещений n = 1, для офисов n = 2,5;
• S — площадь помещения, м2;
• H — высота помещения, м;

Расчет воздухообмена по количеству людей:

L = N * Lнорм, где

• L — требуемая производительность приточной вентиляции, м3/ч;
• N — количество людей;
• Lнорм — норма расхода воздуха на одного человека:

в состоянии покоя — 20 м3/ч;

«офисная работа» — 40 м3/ч;

при физической нагрузке — 60 м3/ч.

Рассчитав необходимый воздухообмен, выбираем вентилятор или приточную установку соответствующей производительности. При этом необходимо учитывать, что из-за сопротивления воздухопроводной сети происходит падение производительности вентилятора. Зависимость производительности от полного давления можно найти по вентиляционным характеристикам, которые приводятся в технических характеристиках оборудования. Для справки: участок воздуховода длиной 15 метров с одной вентиляционной решеткой создает падение давления около 100 Па.

Типичные значения производительности систем вентиляции:

• Для квартир — от 100 до 500 м3/ч;
• Для коттеджей — от 1000 до 5000 м3/ч;

Видео по расчету вентиляции

Полезные сведения по принципам работы системы вентилирования содержатся в этом видеоролике:

Вместе с отработанным воздухом жилище покидает и тепло. Здесь наглядно продемонстрированы расчеты тепловых потерь, связанных с работой системы вентиляции:

Правильный расчет вентиляции — основа ее благополучного функционирования и залог благоприятного микроклимата в доме или квартире. Знание основных параметров, на которых базируются такие вычисления, позволит не только правильно спроектировать систему вентилирования во время строительства, но и откорректировать ее состояние, если обстоятельства изменятся.

5 Причины некачественного проветривания помещений

Если в помещении душно, в ванной на стенах образовался грибок или наблюдаются прочие неприятные явления, значит, нужно срочно проверить систему вентиляции. Причины возникновения подобных проблем могут быть разными. Например, отсутствие микротрещин после герметичной установки пластиковых оконных конструкций полностью препятствует естественному вентилированию помещений. В этом случае нужно позаботиться об обустройстве принудительной вентиляции с вентилятором.

Еще одной причиной слабого поступления свежего потока и плохого выведения загрязненного воздуха, насыщенного углекислым газом, разными запахами или влагой, является засорение воздуховодов. Это приводит к образованию на стенах помещения грибка, который отрицательно влияет на человеческое здоровье и способен вызвать серьезные заболевания.

Самый простой способ обнаружения проблем с воздухообменом — проверка тяги. Достаточно просто поднести к вытяжному проему тонкую бумагу или горящую спичку (не рекомендуется применять второй вариант в помещениях с газовыми установками). Если бумажка или пламя наклоняются в сторону вытяжки, значит с тягой все в порядке. Если нет, есть проблемы с выведением загрязненного воздуха. Главные причины — воздуховоды засорились или были повреждены во время проведения ремонта.

Но выход есть из любой ситуации. Можно прочистить воздушные каналы, при необходимости добавить дополнительные элементы вентиляции, предварительно сделав расчеты согласно установленным нормам.

Онлайн-калькулятор расчета производительности вентиляции

Расчет вентиляции, как правило, начинается с подбора оборудования, подходящего по таким параметрам, как производительность по прокачиваемому объему воздуха и измеряемому в кубометрах в час. Важным показателем в системе является кратность воздухообмена. Кратность воздухообмена показывает, сколько раз происходит полная замена воздуха в помещении в течение часа. Кратность воздухообмена определяется СНиП и зависит от:

• назначения помещения
• количества оборудования
• выделяющего тепло,
• количества людей в помещении.

В сумме все значения по кратности воздухообмена для всех помещений составляют производительность по воздуху.

Расчет производительности по кратности воздухообмена Методика расчета вентиляции по кратности: L = n * S * Н, где: L — необходимая производительность м3/ч; n — кратность воздухообмена; S — площадь помещения; Н — высота помещения, м. Методика расчета производительности вентиляции по количеству людей: L = N * Lнорм, где: L — производительность м3/ч; N — число людей в помещении; Lн — нормативный показатель потребления воздуха на одного человека составляющий: при отдыхе — 20 м3/ч; при офисной работе — 40 м3/ч; при активной работе — 60 м3/ч. Онлайн-калькулятор расчета системы вентиляции Следующий этап в расчете вентиляции — проектирование воздухораспределительной сети, состоящей из следующих компонентов: воздуховоды, распределители воздуха, фасонные изделия (переходники, повороты, разветвители.) Сначала разрабатывается схема воздуховодов вентиляции, по которой производится расчет уровня шума, напора по сети и скорости потока воздуха. Напор по сети напрямую зависит от того, какова мощность используемого вентилятора и рассчитывается с учетом диаметров воздуховодов, количества переходов с одного диаметра на другой, и количества поворотов. Напор по сети должен возрастать с увеличением длины воздуховодов и количества поворотов и переходов. Методика расчета количества диффузоров N = L / ( 2820 * V * d * d ), где N — количество диффузоров, шт; L — расход воздуха, м3/час; V — скорость движения воздуха, м/сек; d — диаметр диффузора, м. Методика расчета количества решеток N = L / ( 3600 * V * S ), где N— количество решеток; L — расход воздуха, м3/час; V — скорость движения воздуха, м/сек; S — площадь живого сечения решетки, м2.

Проектируя системы вентиляции, необходимо находить оптимальное соотношение между мощностью вентилятора, уровнем шума и диаметром воздуховодов. Расчет мощности калорифера производится с учетом необходимой температуры в помещении и нижним уровнем температуры воздуха снаружи.

Расчет мощности калорифера

Методика расчета мощности калорифера Р = T * L * Сv / 1000, где: Р — мощность прибора, кВт; T — разница температур на выходе и входе системы, °С; L — производительность м?/ч. Cv — объемная теплоемкость воздуха = 0,336 Вт·ч/м?/°С. Напряжение питания может быть однофазным 220 В или трехфазным 380 В. При мощности более 5 кВт желательно использование трехфазного подключения.

Также при выборе оборудования для системы вентиляции необходимо рассчитать следующие параметры:

Правильная вентиляция в частном доме

Организация кислорода обмена обеспечит благоприятный микроклимат в доме, здоровье его обитателей и сохранность самой конструкции. Как обустроить ее правильно?

Нормы и правила вентилирования дома

Чтобы создать в жилых и служебных помещениях коттеджа оптимальные условия для жизнедеятельности человека, необходимо чтобы за 1 ч в каждое из них поступало 60 м3 кислорода (минимум 20 м3). Комфортная влажность воздуха составляет 50%, а скорость его обмена — 0,5 м/с.

Достичь этого можно путем правильного проектирования системы. При этом следует учесть норма воздухообмена для помещений разного назначения. Для ванной данный показатель составляет 50м3, общего санузла — 25 м3, кухни — 90 м3. Проветриваться должны не только служебные, но и жилые комнаты, подсобные помещения. Чтобы сформировать расчетную вытяжку, необходимо суммировать показатели воздухообмена каждого отсека дома. При этом желательно, чтобы реальная вентиляция превышала минимальные нормы.

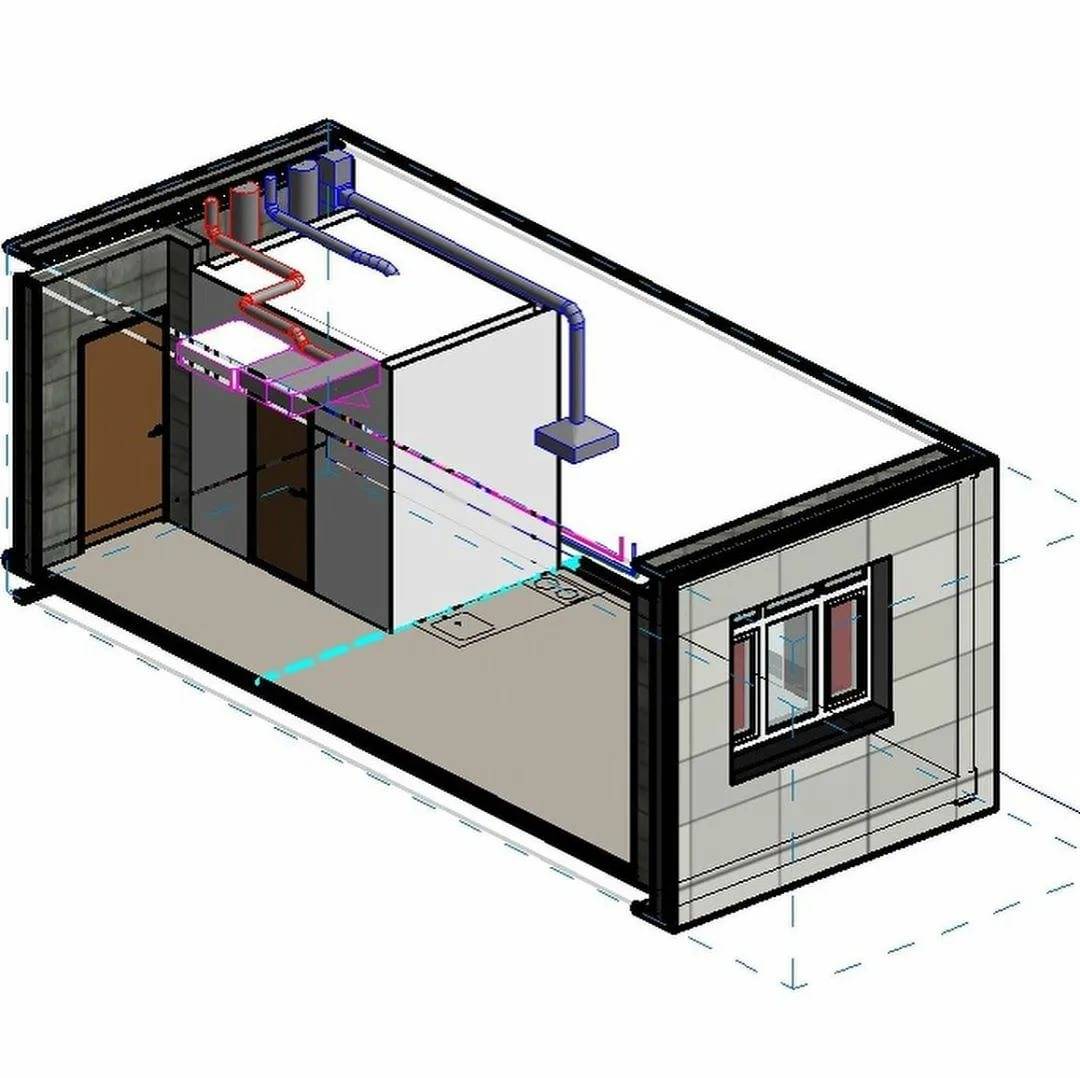

Проектирование системы воздухообмена в доме

Разработка проекта вентилирования дома включает в себя:

• подборку оборудования;
• составление схемы разводки коммуникаций с учетом архитектурных, строительных, санитарных, экономических критериев.

Цель данных работ — разработка системы, которая справится с подачей и выводом воздуха, в рамках расчетного объема, вычисленного для дома. Проект должен не только обеспечивать бесперебойное проветривание помещений, но и свободный доступ ко всем элементам конструкции (узлам, камерам). Это необходимо для быстрого устранения неполадок и регулярного обслуживания.

Чтобы циркуляция работала хорошо, важно тщательно подобрать все оборудование. Оно должно служить максимально долго

Используемые устройства не должны портить архитектуру дома, поэтому их лучше предусмотреть их установку скрытым способом.

При проектировании вентиляции коттеджа важно, чтобы система соответствовала санитарно-эпидемиологическим нормам. Она должна не только справляться с подачей/отводом воздушных масс, но и работать максимально бесшумно

Не стоит забывать и об экономичности системы. Но стремление сократить расходы на ее монтаж не должны отобразить на качестве работы установки. Основная задача проектирования — разработка оптимального варианта вентилирования дома, с учетом всех вышеперечисленных критериев.

Составление проекта фирмой-подрядчиком начинается с формирования техзадания. В него закладываются все критерии, по которым должна быть проложена вентиляционная система, пожелания заказчика.

Устройство коттеджной вентиляции

Вентиляция коттеджа может быть двух стандартных видов:

Естественная вентиляция устроена таким образом, что движение воздушных масс (поступление, распределение по помещениям и выведение) осуществляется естественным путём за счёт устройства специальных продухов и каналов. Воздух перемещается за счёт разности давления на улице и в помещении из-за температурных перепадов.

Принудительная система работает благодаря использованию дополнительного оборудования (вентиляторов и других приборов). Такая вентиляция также обладает рядом преимуществ и недостатков. К плюсам относятся: «точечная» регулировка воздухообмена, дополнительная очистка воздуха, независимость от внешних факторов погоды. Являются минусами: дороговизна, износ оборудования, поломки, зависимость от наличия электроэнергии в здании.

Воздухообмен в коттедже имеет классическое устройство. Он подразделяется на два блока:

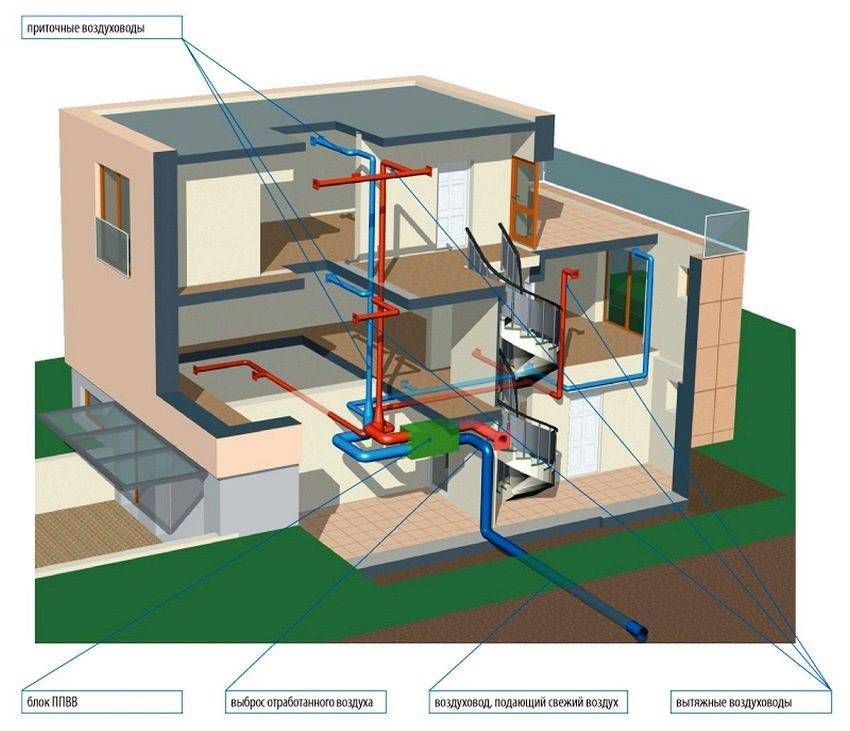

Объединённая система называется приточно-вытяжной вентиляцией. Этот тип воздухообмена оптимален для коттеджа. Схема такой вентиляции в коттедже может иметь следующие элементы:

1. Приточные и вытяжные каналы.
2. Продухи.
3. Клапаны.

В качестве приточной вентиляции могут использоваться стеновые клапаны. На рынке достаточное количество различных моделей, предназначенных для помещений с радиаторным или печным оборудованием. Ориентировочная стоимость одного клапана – 1,5–2 тыс. рублей.

Расчет количества клапанов производится исходя из площади здания. На каждые 15 кв. м. должен иметься один приточный клапан. Количество помещений также влияет на расчеты.

Приточная конструкция состоит из следующих элементов:

• трубка;
• решётка;
• корпус клапана с заслонкой регулирования объёмов поступления воздуха;
• фильтр.

Решётка обеспечивает защиту конструкции от насекомых и крупной пыли. Фильтр производит очистку входящего воздуха. Срок его службы довольно длительный, т. к. он легко снимается и промывается водой.

Приточная вентиляция с использованием стеновых клапанов имеет ряд преимуществ:

1. Низкая стоимость.
2. Простота установки.
3. Очистка воздуха.
4. Простота эксплуатации.
5. Отсутствие сквозняков.
6. Сохранение эффективности при минусовых температурах.
7. Защита от проникновения насекомых (мух, комаров).
8. Возможность быстрого монтажа после завершения строительства дома.

Одно из преимуществ принудительной вентиляции заключается в том, что ее монтаж легко осуществить после окончания строительства коттеджа

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

• Естественная.
• Принудительная, оснащенная механическими приспособлениями.
• Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

Естественная или принудительная – что лучше?

Простейший пример естественной вентиляции – квартира в доме с деревянными окнами. Вытяжка хоть и организована при строительстве, но подчиняется законам физики, а поступление воздуха производится через щели в оконных и дверных проемах, открытые окна и форточки.

В деревенских домах, которые многие используют в качестве сезонного жилья, циркуляция воздуха осуществляется и с помощью кирпичной печи с дымоотводом и трубой

Но иногда естественного воздухообмена недостаточно для формирования здоровой, комфортной для проживания среды. И тогда приходится использовать перечисленные выше устройства, врезать новые вентиляционные каналы.

В качестве воздуховодов используют или пластиковые трубы или оцинкованные элементы. Их располагают над подвесными конструкциями и в стенах с выходом наружу над крышей или в стене.

Для создания полноценной вентиляции конструируют целые системы утепленных герметичных каналов, проходящих через все помещения. Но такой вариант целесообразен для домов постоянного проживания, так как требует более серьезного подхода

Лучший способ наладить правильную вентиляцию – комбинация естественных и механических способов улучшения циркуляции воздуха. С этой стороны дачный домик не отличается от обычной городской квартиры: к полуоткрытым форточка можно добавить монтаж вентилятора в туалете и установку недорогой вытяжки на кухне.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

• Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
• Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

• Центральный кондиционер с сетью вентканалов.
• Фанкойлы – местные калориферы, обладающие функциями обогреваохлаждения.

Как сделать естественную вентиляцию на даче

Самостоятельно спроектировать вентиляционные каналы для частных домов сложно. Обязательно нужна помощь профессионалов.

Вентиляция на даче своими руками монтируется по следующей схеме и правилам:

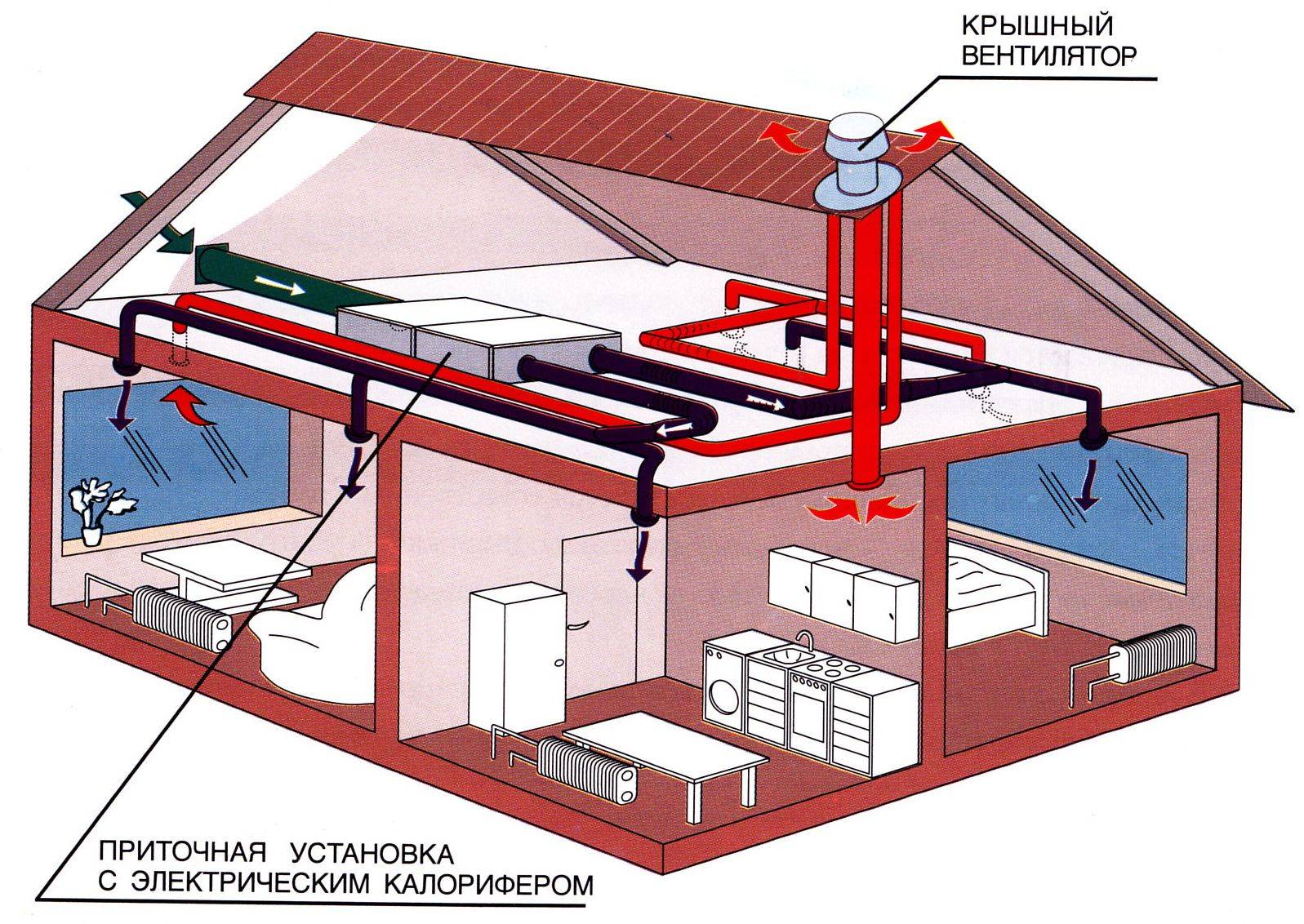

1. Отверстия, через которые воздух будет тянуть внутрь помещения, располагают внизу стены.
2. Вытяжные отверстия располагают под потолком в комнате.
3. Монтируют трубы, закрепляют их у входа и входа. Закрепительные детали не должны вызывать деформацию трубы.
4. Вытяжная труба должна возвышаться над крышей дома больше, чем на полметра. Верхушку трубки закрывают колпаком, чтобы туда не попал мусор и осадки.
5. Приточные отверстия с улицы защищают декоративными решетками, чтоб в систему не проникал мусор, не заползали грызуны.

Воздуховод нужно обязательно заземлить, чтобы обезопаситься от статического электричества

Монтируют трубы очень осторожно

Очень важно полностью сохранить их целостность. Места соединений при надобности обрабатывают герметиком
